Type de produit	Alerte de chute sans fil
Marque	Geemarc
Modèle	AMPLICALL PSA200
Portée	Jusqu'à 30 mètres
Fréquence d'utilisation	433,92 MHz
Puissance de la fréquence radio	Moins de 250 mW
Niveau sonore de l'émetteur	75 dB
Niveau sonore du récepteur (fort)	85 dB
Niveau sonore du récepteur (faible)	70 dB
Alimentation de l'émetteur	1 pile alcaline 9V type PP3 (non fournie)
Alimentation du récepteur	3 piles alcalines 1,5V type LR14 (non fournies) ou adaptateur secteur 6V/0,3A (optionnel)
Nombre maximal de récepteurs	10
Fonctions principales	Détection de chute par coussin de pression, alarme sonore et visuelle, modes Alarme/Chime/Off, appairage de récepteurs
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Conforme aux directives CE (2014/53/UE) et à la norme FCC Classe B. Recyclage selon la directive DEEE.
Garantie	2 ans
Fabrication	Fabriqué en Chine pour Geemarc Telecom

FOIRE AUX QUESTIONS - AMPLICALL PSA200 GEEMARC

Comment installer le coussin détecteur de chute ?

Placez le coussin sous le coussin du fauteuil ou du fauteuil roulant. Branchez le câble du coussin à l'émetteur. Assurez-vous que l'émetteur est en position ALERT ou ARM pour activer la détection.

Comment changer les piles de l'émetteur ?

Ouvrez le couvercle du compartiment des piles en le glissant vers le bas. Remplacez la pile 9V PP3 en respectant la polarité. Refermez le couvercle. Un bip toutes les 2 minutes indique que la pile doit être remplacée.

Comment appairer un nouveau récepteur avec l'émetteur ?

Allumez le récepteur en mode Alarm ou Chime. Appuyez sur le bouton LEARN (8) à l'aide d'un stylo pendant 3 secondes jusqu'à entendre un bip. Mettez ensuite l'émetteur en position Alert ou Arm sans pression sur le coussin. Le récepteur émettra 4 bips pour confirmer.

Que faire si le récepteur ne sonne pas en cas d'alerte ?

Vérifiez que le récepteur est en mode Alarm ou Chime et que l'émetteur est en position Alert ou Arm. Assurez-vous que la distance ne dépasse pas 30 mètres et qu'aucune pression n'est exercée sur le coussin. Si nécessaire, remplacez les piles.

Quelle est la portée maximale du système ?

La portée maximale entre l'émetteur et le récepteur est de 30 mètres en champ libre. Les obstacles peuvent réduire cette distance.

Comment effacer l'appairage d'un récepteur ?

Maintenez enfoncé le bouton LEARN (8) du récepteur pendant 12 secondes. Vous entendrez 2 longs bips pour confirmer la suppression.

Quels types de piles sont nécessaires pour le récepteur ?

Le récepteur utilise 3 piles alcalines 1,5V type LR14 (non fournies). Vous pouvez également utiliser un adaptateur secteur 6V/0,3A vendu en option.

Comment utiliser les modes Alarme et Chime sur le récepteur ?

Le mode Alarm déclenche une sonnerie continue de 30 secondes avec des répétitions toutes les 10 secondes. Le mode Chime émet un bip de 5 secondes toutes les 30 secondes. Le mode Off désactive l'alerte.

Le système fonctionne-t-il en cas de coupure de courant ?

Oui, si le récepteur est alimenté par des piles (3x LR14), il fonctionnera même en cas de panne secteur. L'adaptateur secteur est optionnel.

Où puis-je trouver l'adaptateur secteur optionnel ?

L'adaptateur secteur 6V/0,3A n'est pas fourni mais peut être acheté séparément. Consultez le site www.geemarc.com ou contactez le service client au 03 28 58 75 99.

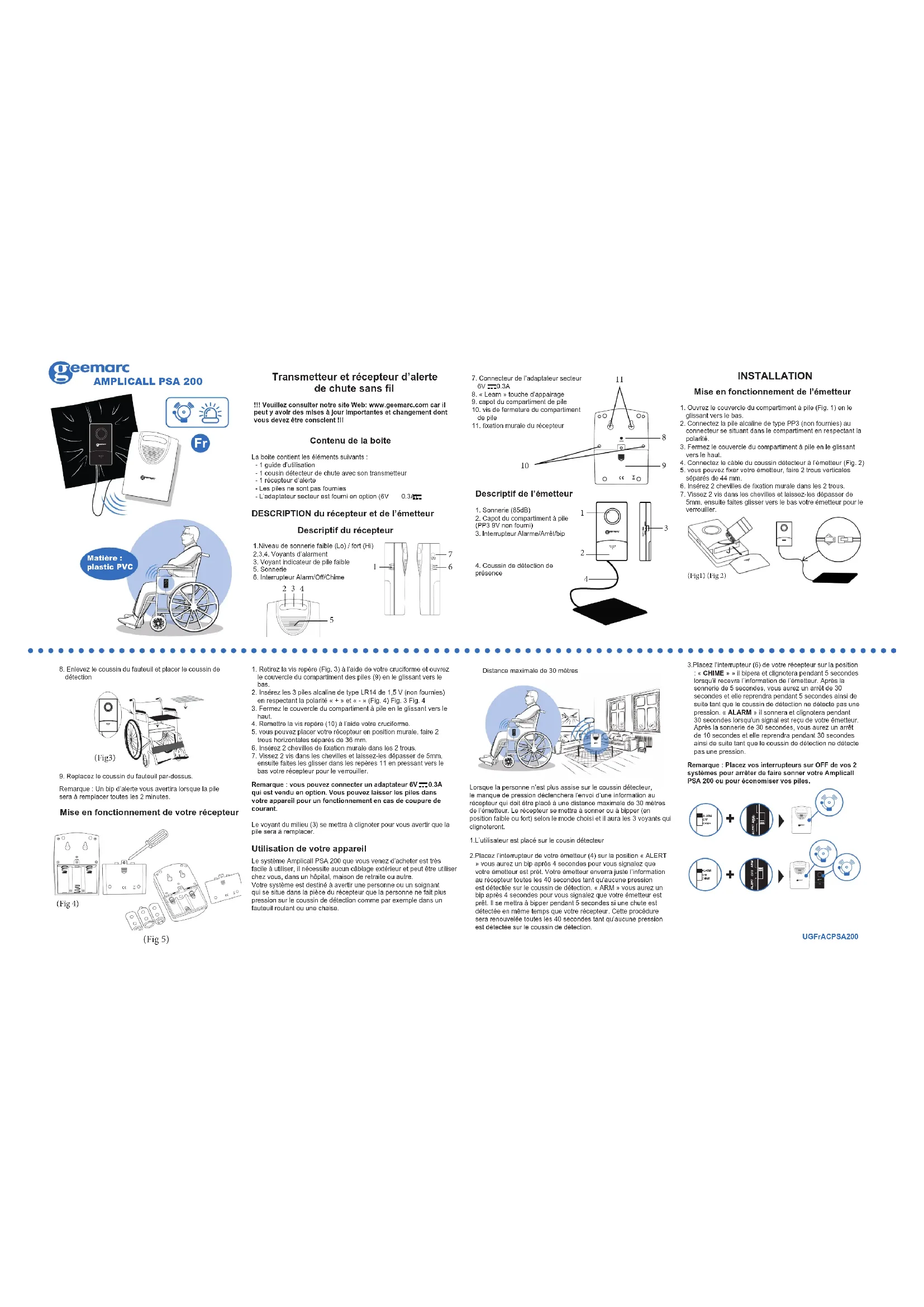

MODE D'EMPLOI AMPLICALL PSA200 GEEMARC

Transmetteur et récepteur d'alerte de chute sans fil

!!! Veuillez consulter notre site Web: www.geemarc.com car il peut y avoir des mises à jour importantes et changement dont vous devez être conscient !!!

Contenu de la boite

La boite contient les éléments suivants

• 1 guide d'utilisation
• 1 cousin détecteur de chute avec son transmetteur
• I recepteur d'alerte
• Les piles ne sont pas fournies

DESCRIPTION du récepteur et de l'émetteur

Descriptif du récepteur

1.Niveau de sonnerie faible (Lo) / fort (Hi)
2,3,4. Voyants d'alarment
3. Voyant indicateur de pile faible
5. Sonnerie

1. Interrupteur Alarm/Off/Chime

1. Connecteur de l'adaptateur secteur
   6V 0.3A
2. « Learn » touche d'appairage
3. capot du compartiment de pile
4. vis de fermeture du compartiment
   de pile
5. fixation murale du récepteur

11 8 9 10

Descriptif de l'émetteur

1. Sonnerie (85dB)
2. Capot du compartiment à pile
   (PP3 9V non fourni)

3. Interrupteur Alarme/Arret/bip

4. Coussin de détection de présence

INSTALLATION

Mise en fonctionnement de l'émetteur

1. Ouvrez le couvercle du compartiment à pile (Fig. 1) en le
   glissant vers le bas.
2. Connectez la pile alcaline de type PP3 (non fournies) au connecteur se situant dans le compartiment en respectant la polarité.
3. Fermez le couvercle du compartiment à pile en le glissant
   vers le haut.
4. Connectez le câble du coussin détecteur à l'émetteur (Fig. 2)
5. vous pouvez fixer votre émetteur, faire 2 trous verticales séparés de 44 mm
6. Insérez 2 chevilles de fixation murale dans les 2 trous.
7. Vissez 2 vis dans les chevilles et laissez-les dépasser de 5mm, ensuite faites glisser vers le bas votre émetteur pour le verrouiller.

1. Enlevez le coussin du fauteuil et placer le coussin de détection

1. Replacez le coussin du fauteuil par-dessus.

Remarque : Un bip d'alerte vous avertira lorsque la pile sera à remplacer toutes les 2 minutes.

Mise en fonctionnement de votre récepteur

(Fig 4)

(Fig 5)

1. Retirez la vis repère (Fig. 3) à l'aide de votre cruciforme et ouvrez le couvercle du compartiment des piles (9) en le glissant vers le bas.
2. Insérez les 3 piles alcaline de type LR14 de 1,5 V (non fournies) en respectant la polarité « + » et « - » (Fig. 4) Fig. 3 Fig. 4
3. Fermez le couvercle du compartiment à pile en le glissant vers le haut.
4. Remettre la vis repère (10) à l'aide votre cruciforme.
5. vous pouvez placer votre récepteur en position murale, faire 2 trous horizontales séparés de 36 mm.
6. Insérez 2 chevilles de fixation murale dans les 2 trous.
7. Vissez 2 vis dans les chevilles et laissez-les dépasser de 5mm, ensuite faites les glisser dans les repères 11 en pressant vers le bas votre récepteur pour le verrouiller.

Remarque : vous pouvez connecter un adaptateur 6V ....0.3A qui est vendu en option. Vous pouvez laisser les piles dans votre appareil pour un fonctionnement en cas de coupure de courant.

Le voyant du milieu (3) se mettra à clignoter pour vous avertir que la pile sera à remplacer.

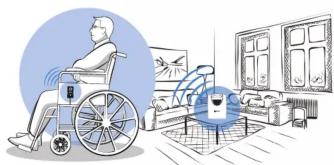

Utilisation de votre appareil

Le système Amplicall PSA 200 que vous venez d'acheter est très facile à utiliser, il nécessite aucun câblage extérieur et peut être utiliser chez vous, dans un hôpital, maison de retraite ou autre.

Votre système est destiné à avertir une personne ou un soignant qui se situe dans la pièce du récepteur que la personne ne fait plus pression sur le coussin de détection comme par exemple dans un fauteuil roulant ou une chaise.

Distance maximale de 30 mètres

Lorsque la personne n'est plus assise sur le coussin détecteur, le manque de pression déclenchera l'envoi d'une information au récepteur qui doit être placé à une distance maximale de 30 mètres de l'émetteur. Le récepteur se mettra à sonner ou à bipper (en position faible ou fort) selon le mode choisi et il aura les 3 voyants qui clignoteront.

1. L'utilisateur est placé sur le cousin détecteur

2. Placez l'interrupteur de votre émetteur (4) sur la position « ALERT » vous aurez un bip après 4 secondes pour vous signalez que votre émetteur est prêt. Votre émetteur enverra juste l'information au récepteur toutes les 40 secondes tant qu'aucune pression est détectée sur le coussin de détection. « ARM » vous aurez un bip après 4 secondes pour vous signalez que votre émetteur est prêt. Il se mettra à bipper pendant 5 secondes si une chute est détectée en même temps que votre récepteur. Cette procédure sera renouvelée toutes les 40 secondes tant qu'aucune pression est détectée sur le coussin de détection.

3. Placez l'interruptuer (6) de votre récepteur sur la position : « CHIME » il bipera et clignotera pendant 5 secondes lorsqu'il recevra l'information de l'émetteur. Après la sonnerie de 5 secondes, vous aurez un arrêt de 30 secondes et elle reprendra pendant 5 secondes ainsi de suite tant que le coussin de détection ne détecte pas une pression. « ALARM » il sonnera et clignotera pendant 30 secondes lorsqu'un signal est reçu de votre émetteur. Après la sonnerie de 30 secondes, vous aurez un arrêt de 10 secondes et elle reprendra pendant 30 secondes ainsi de suite tant que le coussin de détection ne détecte pas une pression.

Remarque : Placez vos interrupteurs sur OFF de vos 2 systèmes pour arrêter de faire sonner votre Amplicall PSA 200 ou pour économiser vos piles.

UGFrACPSA200

Enregistrement d'un nouveau récepteur sur votre coussin détecteur

Remarque : lorsque vous recevez votre ensemble Amplicall PSA200, les appareils sont déjà appairés. Vous n'avez donc pas besoin de suivre les étapes ci-dessous.

Pour appairer un nouveau récepteur (10 au maximum), veuillez suivre les étapes décrites ci-dessous :

Étape1: Allumez votre récepteur en mode « Alarm » ou « Chime » et entrez en mode enregistrement sur votre récepteur en restant appuyer sur le bouton (8) « LEARN » (Programmation ) à l'aide d'un stylo pendant 3 secondes, relâchez le bouton lorsque vous entendez un bip.

Étape2: Tout de suite après, mettre votre émetteur en position « Alert » ou « Arm » sans faire pression sur le coussin de détection.

Étape3: Si l'enregistrement est réussi, votre récepteur va faire 4 bips puis se mettra à sonner suivant le mode de votre alarme.

Effacer un récepteur du coussin détecteur

Vous pouvez supprimer l'enregistrement d'un récepteur en restant appuyer sur son bouton (8) « LEARN » (Programmation ) pendant 12 secondes, vous entendrez 2 long bips sonores pour confirmer la suppression.

Caractéristique de votre AMPLICALL PSA 200

Portée : jusqu'à 30 mètres

Fréquence d'utilisation : 433.92Mhz

Puissance de la fréquence radio : < 250mW

Niveau de sonnerie

Emetteur : 75dB

Récepteur : 85dB (fort) 70dB (faible)

Energie :

Emetteur : 1 pile alkaline 9V type PP3

Récepteur : 3 piles Alkaline 1.5V type LR14

Nombre de récepteur pour un émetteur :10

Dépannage

1) Le récepteur ne sonne pas

- Veuillez vérifier que le récepteur est soit sur la fonction

ALARM ou soit sur CHIME.

- Vérifier que l'émetteur est en fonctionnement sur la

position ALERT ou ARM.

- Vérifier que le récepteur n est pas à plus de 30 métres de

l'émetteur.

- Vérifier qu'il n'y a pas de pression sur le coussin détecteur

Changer les piles.

2) L'émetteur ne sonne pas :

- Vérifier que l'émetteur est en fonctionnement sur la

position ALERT ou ARM.

- Votre émetteur bip toutes les 2 minutes, remplacer la pile

- Vérifier qu'il n'y a pas de pression sur le coussin détecteur

Changer les piles.

REMARQUE : Cet appareil a été testé et jugé conforme aux restrictions imposées aux périphériques numériques de classe B, en vertu de la section 15 de la réglementation FCC. Ces restrictions sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des radiofréquences et, s'il n'est pas installé et utilisé conformément au manuel d'instructions, il risque de causer des interférences nuisibles aux communications radio. Toutefois, rien ne garantit que le brouillage ne se produira pas dans une installation donnée. Si l'équipement cause effectivement une interférence nuisible à la réception radio ou télévisuelle, ce qui peut être déterminé en allumant et en éteignant successivement le dit équipement, il est recommandé à l'utilisateur de tenter de corriger la situation d'interférence en prenant une ou plusieurs des mesures suivantes :

- Réorientez ou déplacez l'antenne réceptrice.

• Augmentez la distance entre l'équipement et le

récenteur

- Connectez l'équipement dans une prise qui se trouve sur un circuit différent de celui auquel le récepteur est connecté.

- Pour obtenir de l'assistance, adressez-vous au concessionnaire ou à un technicien spécialisé dans les téléviseurs.récepteur.

Directive IEC

Votre TV photo100 respecte la norme Canadienne ICES-003. Votre produit respecte les spécifications industrielles technique du Canada.

GARANTIE

Votre produit Geemarc AMPLICALL PSA 200 est garanti 2 ans, suivant la date d'achat. Au cours de cette période, toutes les réparations ou tous les remplacements (à notre seule discrétion) seront effectués sans frais. En cas de problème, contactez notre service d'assistance ou rendez-vous sur notre site Web: www.geemarc.com. La garantie ne couvre pas les accidents, la négligence ou les ruptures de pièces. Le produit ne doit pas être altéré ou démonté par quiconque n'étant pas un représentant agréé de Geemarc. La garantie de Geemarc ne limite en aucun cas vos droits légaux.

IMPORTANT: VOTRE FACTURE FAIT PARTIE DE VOTRE GARANTIE ET DOIT ETRE CONSERVÉE ET PRODUITE LORS D'UNE RÉCLAMATION SOUS GARANTIE.

Veuillez noter: la garantie est applicable en France uniquement.

DÉCLARATION

Directives CE

Geemarc Telecom SA déclare par la présente que son AMPLICALL PSA 200 est conforme aux exigences essentielles ainsi qu'à d'autres directives pertinentes de la norme 2014/53/UE.

La déclaration de conformité peut être consultée sur le site suivant www.geemarc.com

Directives de recyclage

La DEEE (Déchets d'équipements électriques et électroniques) a été créée pour les produits en fin de vie afin de faciliter leur recyclage. Lorsque ce produit est en fin de vie, veuillez ne pas le jeter dans votre poubelle à ordures ménagères. Veuillez utiliser l'une des options d'élimination suivantes: - Retirez les piles et déposez-les dans une benne DEEE appropriée. Déposez le produit dans une benne DEEE appropriée.

- Ou alors, remettez l'ancien produit au détaillant. Si vous en achetez un nouveau, ils devraient l'accepter. Ainsi, si vous respectez ces instructions, vous assurez la protection de la santé humaine et de l'environnement.

Consulter notre site Internet pour obtenir la

notice détaillée ou

des informations et de l'aide sur nos produits:

www.geemarc.com

E-mail : [e-mail]

Téléphone 03 28 58 75 99

Ouvert du lundi au vendredi de 9h à 16h

Parc de l'Etoile, 2 Rue Galilée, 59760

Grande-Synthe,France.
