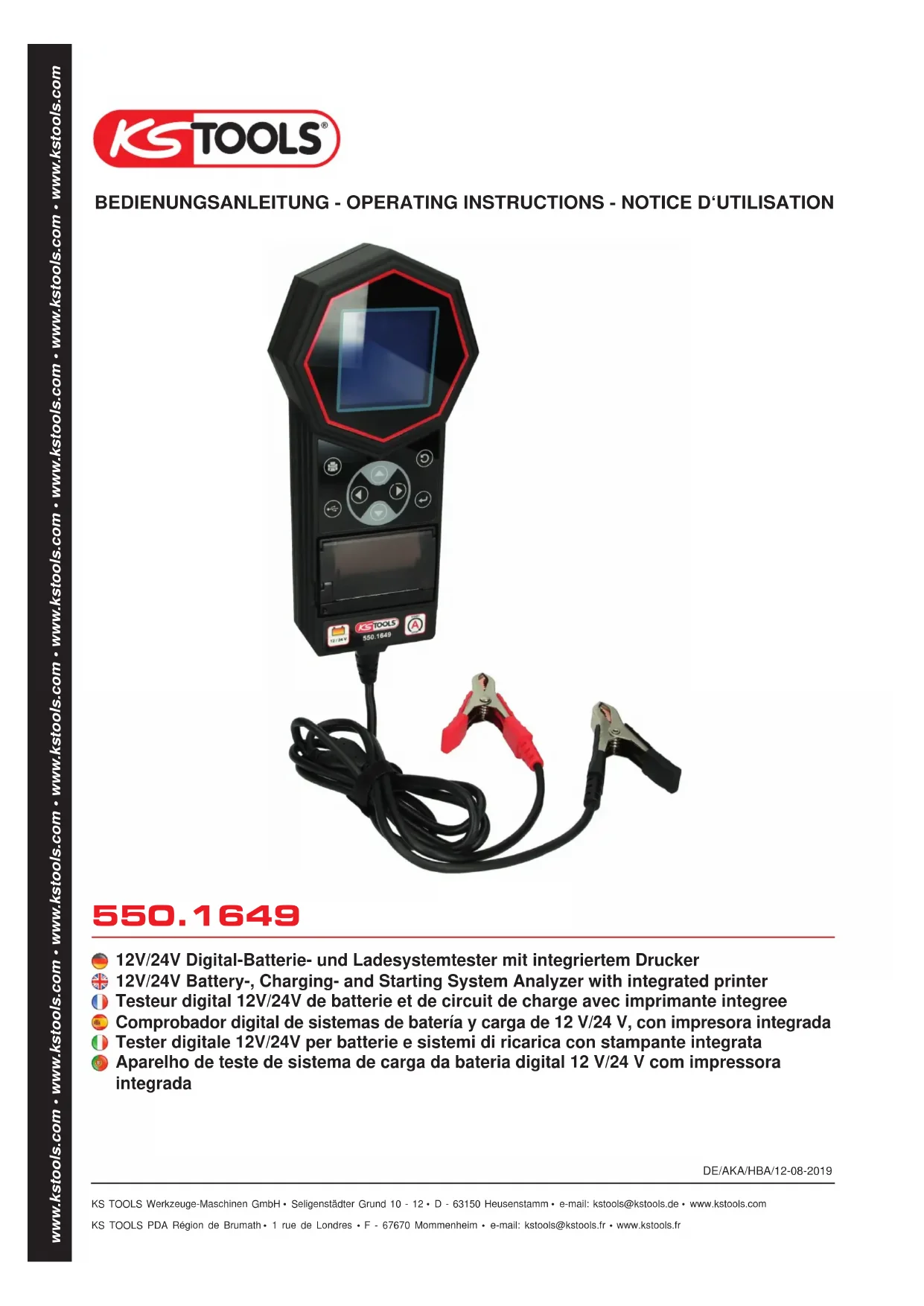

550.1649 - équipements de mesure KS Tools - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 550.1649 KS Tools au format PDF.
📄
Document temporairement indisponible
La notice est en cours de transfert vers notre nouveau serveur. Elle sera de nouveau accessible d'ici quelques heures. Merci de votre patience.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Testeur digital de batterie et de circuit de charge avec imprimante intégrée |
| Marque / Modèle | KS Tools 550.1649 |
| Tension de fonctionnement | 9 V ~ 36 V CC (alimenté par la batterie testée) |
| Types de batteries testées | 12 V et 24 V (automobile, moto, marine) |
| Capacité de test CCA | Automobile : 100 A ~ 2000 A ; Moto : 40 A ~ 600 A |
| Temps de test | Moins de 8 secondes pour un test de batterie |
| Affichage | Écran LCD graphique rétroéclairé |
| Imprimante intégrée | Thermique, largeur papier 57,5 mm, vitesse 50 mm/s |
| Mémoire interne | Stockage jusqu'à 70 résultats de test |
| Communication PC | Via port USB (logiciel fourni) |
| Fonctions de test | Batterie, démarreur, alternateur (avec test d'ondulation de diodes), masse |
| Sécurité | Protection contre l'inversion de polarité |
| Conditions de fonctionnement | Température : 0 °C à 50 °C ; Humidité : 10 % à 80 % |
| Accessoires inclus | Câbles de test, rouleau de papier thermique, logiciel PC, câble USB |
| Entretien | Nettoyer les cosses de batterie et les contacts du testeur avec un chiffon sec |
| Garantie | 12 mois (garantie limitée constructeur) |
FOIRE AUX QUESTIONS - 550.1649 KS Tools
Comment installer le papier thermique dans l'imprimante ?
Ouvrez le compartiment papier en soulevant le clip gauche. Insérez le rouleau de papier thermique de 57,5 mm de large, en déroulant l'extrémité. Refermez le couvercle en tirant légèrement sur le papier pour qu'il sorte par la fente.
Comment régler la date et l'heure sur le testeur ?
Branchez le testeur à une batterie. Sur l'écran d'accueil, appuyez sur la touche centrale pendant 3 secondes jusqu'au bip. Utilisez les flèches ▲/▼ pour modifier les chiffres et ◀/▶ pour naviguer. Validez avec la touche ←.
Quels types de batteries puis-je tester avec cet appareil ?
Le testeur accepte les batteries 12 V et 24 V de type WET (plomb-acide), AGM (plate ou spiral), EFB et GEL, pour voitures et motos.
Que signifie le résultat 'batterie faible' ?
Le testeur indique que la capacité restante est insuffisante. Par exemple, une batterie notée 79 % de vie est en bon état ; en dessous de 75 %, il est conseillé de la remplacer. Le pourcentage est basé sur la comparaison entre le CCA mesuré et le CCA nominal.
Comment effectuer un test de démarreur ?
Assurez-vous que le moteur est arrêté et que le frein à main est serré. Branchez les pinces sur la batterie. Dans le menu, sélectionnez 'Test de démarreur'. Lancez le moteur : le test mesure la chute de tension au démarrage. Le résultat doit être supérieur à 9,6 V pour un système 12 V.
Comment transférer les résultats de test sur un PC ?
Installez d'abord le pilote USB (sans brancher le testeur). Connectez ensuite le testeur au PC via le câble USB. Lancez le logiciel fourni, puis sur le testeur, sélectionnez un résultat et appuyez sur la touche USB. Cliquez sur 'Transférer' dans le logiciel.
Que faire si le testeur affiche '24V' alors que je teste une batterie 12 V ?
Cela signifie que les pinces sont connectées à un système 24 V (deux batteries 12 V en série). Pour tester une batterie individuelle, déconnectez la liaison entre les batteries et testez chacune séparément avec les pinches directement sur ses bornes.
Comment interpréter le pourcentage de vie (Life) affiché ?
Le pourcentage indique l'état de santé de la batterie. Au-dessus de 75 % : batterie en bon état. Entre 50 % et 75 % : batterie faible, à surveiller. En dessous de 50 % : remplacer la batterie. Ce calcul tient compte de la résistance interne et du CCA mesuré.
Quelle est la procédure pour un test de masse ?
Sélectionnez 'Test de masse' dans le menu. Laissez la pince rouge sur la borne positive de la batterie 12 V. Connectez la pince noire d'abord au châssis, puis après 15 secondes, à la borne négative de la batterie. Le testeur mesure la résistance entre le moteur, le châssis et la batterie.
Comment nettoyer et entretenir le testeur ?
Débranchez le testeur de toute batterie. Nettoyez le boîtier avec un chiffon doux légèrement humide (pas de solvants). Nettoyez régulièrement les pinces de test avec une brosse métallique pour enlever la corrosion. Rangez l'appareil dans un endroit sec à température ambiante.
