SA1U-T50MT - Système de sécurité et de contrôle d'accès Idec - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barrière photoélectrique unidirectionnelle avec minuterie
Marque	Idec
Modèle	SA1U-T50MT
Portée	50 m
Source lumineuse	LED infrarouge
Dimensions (mm)	90 x 85 x 67,5 (boîtier), diamètre 25 mm de raccord fileté
Poids	Environ 250 g (estimation)
Tension d'alimentation	24 à 240 V AC/DC (21,6 à 264 V AC, 10,8 à 264 V DC), 50/60 Hz
Consommation	Émetteur : 30 VA max., Récepteur : 3 VA max.
Sortie	Relais électromécanique inverseur (SPDT), 250 VAC/3A, 30 VDC/3A (charge ohmique)
Temps de réponse	20 ms max.
Classe de protection	IP67 (IEC/EN60529), NEMA type 1 (UL/c-UL)
Plage de température	Fonctionnement : -25 à +60°C (sans gel) ; Stockage : -40 à +70°C
Humidité	35 à 85% HR
Objets détectés	Opaques
Fonctions principales	Minuterie intégrée, réglage de sensibilité, sélecteur de mode (lumineux/sombre, retard à la chute/appel)
Indicateurs LED	LED verte de fonctionnement, LED verte de stabilité (types D, P et D)
Raccordement câble	Diamètre de câble 8-10 mm, deux joints d'étanchéité fournis
Longueur maxi câble	100 m (câble flexible, section ≥ 0,3 mm²)
Couples de vissage	Bornes : 0,6-1,0 Nm ; Passe-câble : 4-6 Nm ; Couvercle : 0,5-0,8 Nm ; Montage : 0,8-1,2 Nm
Entretien et nettoyage	Nettoyer régulièrement les optiques avec un chiffon doux et sec. Éviter les solvants agressifs.
Sécurité	Respecter les consignes de branchement et les couples de serrage. Mettre la borne de terre FG à la terre. Utiliser un fusible homologué EN en amont.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. En cas de défaut, contacter le SAV Conrad. Les joints d'étanchéité sont disponibles en pièces détachées.
Informations générales	Conforme à la directive DEEE. Fabriqué par Idec, distribué par Conrad.

FOIRE AUX QUESTIONS - SA1U-T50MT Idec

Comment ajuster l'axe optique de la barrière ?

Orientez l'émetteur et le récepteur au jugé et serrez légèrement les vis. Déplacez ensuite le récepteur dans toutes les directions (haut, bas, gauche, droite) jusqu'à ce que la LED de stabilité (verte) reste allumée. Ajustez le réflecteur au centre de cette zone.

Quels sont les modes de fonctionnement disponibles ?

Les modes sont sélectionnables via le sélecteur : fonction claire ou fonction sombre, combinés avec retard à la chute, normal ou retard à l'appel (balayage). Le mode exact dépend du câblage et des réglages.

Quelle est la tension d'alimentation requise ?

L'appareil accepte une large plage de tension : 24 à 240 V AC (21,6 à 264 V AC) ou 12 à 240 V DC (10,8 à 264 V DC). La fréquence en AC est de 50/60 Hz.

Comment régler la sensibilité ?

Utilisez le potentiomètre de réglage de la sensibilité situé sur le récepteur. Tournez-le progressivement jusqu'à obtenir une détection fiable des objets opaques dans la portée de 50 m.

Quelle est la longueur maximale du câble d'alimentation ?

La longueur maximale du câble d'alimentation est de 100 mètres (câble flexible, section d'au moins 0,3 mm²). Utilisez un câble de diamètre 8 à 10 mm pour garantir l'étanchéité IP67.

Que faire si la LED ne s'allume pas ?

Vérifiez d'abord l'alimentation (tension dans la plage indiquée). Contrôlez le câblage selon le schéma de branchement. Assurez-vous que l'axe optique est correctement aligné. Si le problème persiste, le récepteur ou l'émetteur peut être défectueux.

Comment installer le câble dans le passe-câble à vis ?

Dénudez environ 10 mm d'isolant en bout de câble. Insérez le joint adapté (deux joints fournis : l'un pour câble 8-9 mm, l'autre pour 9-10 mm) puis la rondelle de joint. Vissez fermement le raccord fileté au couple de 4 à 6 Nm.

Quel est le temps de réponse de la barrière ?

Le temps de réponse est de 20 ms max. Après la mise sous tension, la sortie est coupée pendant 50 ms, ce qui fait partie du fonctionnement normal.

La barrière peut-elle être utilisée en extérieur ?

Oui, grâce à sa classe de protection IP67, elle est protégée contre la poussière et l'immersion temporaire. Évitez toutefois l'exposition directe aux rayons du soleil ou à des sources lumineuses intenses.

Comment nettoyer les optiques ?

Utilisez un chiffon doux et sec pour essuyer les lentilles de l'émetteur et du récepteur. N'utilisez pas de nettoyants agressifs ou abrasifs qui pourraient endommager le boîtier ou les optiques.

MODE D'EMPLOI SA1U-T50MT Idec

Conrad sur INTERNET www.conrad.fr

NOTICE

Version 09/14

Barrière photoélectrique unidirectionnelle avec minuterie SA1U-T50MT

Code : 000182205

Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des appareils.

Suite à l'application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de l'Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques usagés dans les centres de collecte prévus à cet effet.

En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez d'acheter un produit neuf similaire.

Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les retirer de l'appareil et les déposer dans un centre de collecte.

Note de l'éditeur

Cette notice est une publication de la société Conrad, ZAC Englos les Géants Lieu-dit Rue du Hem, TSA 72001 SEQUEDIN, 59458 Lomme CEDEX/France.

Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l'éditeur.

Le contenu de ce mode d'emploi peut ne pas correspondre fidèlement aux intitulés exacts mentionnés dans les différents menus et paramètres de l'appareil.

Reproduction, même partielle, interdite.

Cette notice est conforme à l'état du produit au moment de l'impression.

Données techniques et conditionnement soumis à modifications sans avis préalable.

© Copyright 2014 par Conrad. Imprimé en CEE. XXX/09-14/JV

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

Dimensions des cosses

Œillet Fourche
∅3,2 min.	∅3,2 min.

Toutes les données sont renseignées en mm.
- Utilisez uniquement des cosses avec des petits orifices d'isolation.
- Ne branchez qu'une seule cosse par raccord fileté.

7. Orientation de l'axe optique et réglage de la sensibilité

Orientez l'émetteur et le récepteur au jugé et serrez légèrement les vis

Déplacez le récepteur dans toutes les directions (vers le haut, le bas, la gauche et la droite) et ajustez le réflecteur au centre de la zone dans laquelle l'affichage LED est allumé sur le récepteur.

1. Schéma de fonctionnement

	Mode de fonctionnement	In I
Fonction claire	Retard à la chute
	Normal
	Balayage
	Retard à l'appel
Fonction sombre	Retard à la chute
	Normal
	Balayage
	Retard à l'appel
Fonction claire	Normal

Câblage

Env. 10 mm Raccord filleté Ø 8 à 10 mm Rondelle de joint Joint d'étanchéité (deux joints différents inclus)

Longueur des câbles

Numéro de branchement A (en mm)
1	45
2	30
3	55
4	40
5	25

• Commencez par le câblage des branchements inférieurs.
• Vissez le couvercle à l'aide des vis fournies.
• Utilisez un câble au diamètre compris entre 8 et 10 mm afin de garantir une étanchéité à l'eau et à la poussière (sauf pour UL/c-UL). Deux joints différents sont fournis : le premier pour un câble au diamètre compris entre 8 et 9 mm, le second pour un diamètre compris entre 9 et 10 mm. Pour les produits listés UL/c-UL, veuillez utiliser le joint réservé au diamètre compris entre 9 et 10 mm.
• Utilisez le joint adapté en combinaison avec la rondelle et vissez fixement le raccord fileté.
• Une isolation de câble d'environ 10 mm au dessus du joint devrait suffire (cf. ci-dessus).
• Assurez vous que la rondelle de joint soit bien située entre le joint et le raccord fileté.
• Utilisez exclusivement un câble SJ (pour UL/c-UL)
• Avant d'effectuer le câblage, veuillez couper l'alimentation.
• Procédez à des raccordements corrects afin d'éviter tout dommage.
• La tension d'alimentation ne doit pas se situer en dehors de la plage indiquée.
• Le câble d'alimentation ne doit pas être installé dans le même conduit que d'autres câbles d'alimentation, moteurs ou électromagnétiques, étant donné que la tension induite peut générer des dysfonctionnements, voire détruire la barrière photoélectrique.
• La longueur maximale du câble d'alimentation ne doit pas dépasser 100 mètres (câble flexible, section de fil d'au moins 0,3 mm²).

Si vous utilisez des cosses de câbles, veillez à respecter une bonne orientation, comme illustré ci-dessous.

Consignes de sécurité

ATTENTION

Les consignes de sécurité permettent de vous indiquer que des risques de blessures ou de dommages subsistent en cas d'inattention.

1. Codification


SA1U-T50MT Minuterie intégrée T : Avec Mode de fonctionnement T : Barrière photoélectrique unidirectionnelle Portée : 50M : 50 m

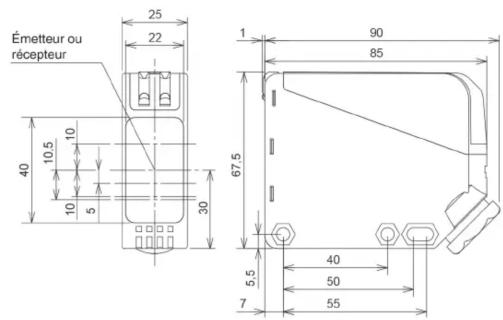

1. Dimensions (en mm)

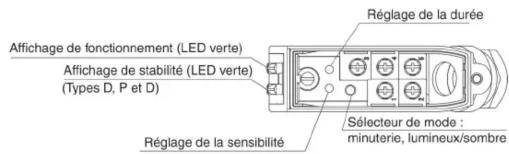

Affichage de fonctionnement (LED verte) Affichage de stabilité (LED verte) (Types D, P et D) Réglage de la durée Réglage de la sensibilité Sélecteur de mode : minuterie, lumineux/sombre

Émetteur ou récepteur 25 22 40 10.5 10 10 5 30 67.5 90 85 1 40 50 55 7

3. Installation

Au moment de visser le boîtier, veillez à ce qu'il n'y

ait aucun espace au niveau du point de fixation.

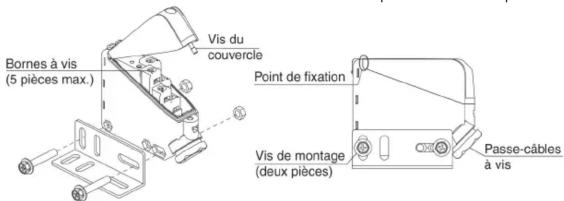

Bornes à vis (5 pièces max.) Vis du couvercle Point de fixation Vis de montage (deux pièces) Passe-câbles à vis

Serrez les vis selon le couple indiqué, afin de garantir un niveau de sécurité le plus élevé qui soit. Un serrage trop forcé des vis pourrait détruire l'appareil. Les couples appropriés sont listés ci-après.

Couples de vissage (Nm)
Vis Couple
Bornes à vis 0,6 à 1	,0
Passe-câble à vis 4	0 à 6,0
Vis du couvercle 0,5 à 0,8
Vis de montage 0,8 à 1,2

4. Caractéristiques techniques

Mode de fonctionnement Barrière photoélectrique unidirectionnelle, avec minuterie

Code article SA1U-T50MT

Portée 50 m

Objets saisissables Opaques

Hystérèse

Source lumineuse LED infrarouge

Tolérance à la lumière extérieure

Plage de températures :

Taux d'humidité

Classe de protection

Tension de fonctionnement

Consommation de courant

Sortie

Temps de réponse

Lumière du soleil : 10000 Lux max., ampoules à

incandescence : 500 Lux max.

-25 à +60°C (pas de congélation), (50°C max. dans le cas

d'un produit listé UL-c), température de stockage : -40 à

+70°C (pas de congélation)

35 à 85% d'humidité relative

IP67 (IEC/EN60529), NEMA type 1 (UL/c-UL)

24 à 240 V/AC (21,6 à 264 V/AC), 50/60 Hz, 12 à 240 V/DC

(10,8 à 264 V/DC)

Emetteur : 30 VA max.

Récepteur : 3 VA max.

Relais électromécanique (inverseur), puissance de

commutation : 250 V/AC, 3 A (charge ohmique), 30 V/DC,

3 A (charge ohmique)

20 ms max.

5. Remarques pour le fonctionnement

• Evitez les réflexions lumineuses provenant des murs, du plafond ou du sol.
• N'exposez pas la barrière photoélectrique aux rayons directs du soleil ou à toute autre source lumineuse.
• N'appliquez pas de force trop brutale lors de l'installation : dans le cas contraire, l'étanchéité ne serait plus assurée (sauf pour UL/c-UL).
• La sortie est immédiatement coupée durant 50 ms après l'activation. Veuillez tenir compte de ce processus au moment d'allumer la barrière photoélectrique.
• Les valeurs mentionnées pour la température de fonctionnement et la résistance aux vibrations et aux chocs ne doivent pas être dépassées durant le fonctionnement.
• La tension de fonctionnement doit rester dans le cadre des valeurs mentionnées.
• La borne de terre FG doit être mise à la terre.
• Lorsque la conformité avec la directive européenne basse tension est requise, vous devez prévoir un fusible homologué EN au niveau de l'alimentation externe à la barrière photoélectrique.
• Au moment de visser le couvercle, veuillez à ce que celui-ci soit correctement positionné afin de garantir une étanchéité permanente.

ATTENTION

Le numéro de série ainsi que le schéma des branchements sont aussi bien indiqués sur le boîtier que sur le couvercle. Au moment de visser le boîtier, vous devez donc veiller à ce que celui-ci ne soit pas échangé avec celui d'une autre barrière photoélectrique.

6. Branchement électrique

Ensemble des branchements à l'exception de l'émetteur

Circuit de capteur Bloc d'alimentation à tension universelle COM Numéro de branchement Tension de fonctionnement 24 à 240 V/AC 50/60 Hz ou 12 à 240 V/DC Sortie relais (SPDT)

Circuit interne ←○→ Câblage externe

Branchement de l'émetteur

Circuit interne ←○→ Câblage externe
