Caractéristiques techniques	Compteur d'énergie numérique, mesure la consommation électrique en temps réel.
Utilisation	Idéal pour surveiller la consommation d'énergie des appareils électroménagers.
Maintenance et réparation	Pas de maintenance requise, vérifier régulièrement les connexions.
Sécurité	Conforme aux normes de sécurité électrique, ne pas utiliser en extérieur.
Informations générales	Facile à installer, affichage numérique clair, compatible avec la plupart des appareils.

FOIRE AUX QUESTIONS - NC-5561-675 Revolt

Comment puis-je installer le compteur d'énergie Revolt NC-5561-675 ?

Pour installer le compteur, branchez-le simplement à une prise murale et connectez l'appareil que vous souhaitez mesurer.

Pourquoi le compteur d'énergie ne s'allume-t-il pas ?

Vérifiez si l'appareil est correctement branché à une prise fonctionnelle. Assurez-vous également que la prise est sous tension.

Comment puis-je lire les données affichées sur le compteur ?

Le compteur affiche la consommation en watts, kilowattheures (kWh) et le coût estimé. Consultez le manuel d'utilisation pour plus de détails sur chaque affichage.

Le compteur affiche des valeurs incohérentes, que dois-je faire ?

Assurez-vous que l'appareil connecté est compatible avec le compteur et qu'il est en bon état de fonctionnement. Essayez de débrancher et rebrancher le compteur.

Comment réinitialiser le compteur d'énergie ?

Pour réinitialiser le compteur, maintenez enfoncé le bouton de réinitialisation pendant environ 5 secondes jusqu'à ce que les données soient réinitialisées.

Le compteur d'énergie peut-il mesurer plusieurs appareils en même temps ?

Non, le compteur Revolt NC-5561-675 est conçu pour mesurer un seul appareil à la fois.

Que faire si le compteur surchauffe ?

Débranchez immédiatement le compteur et l'appareil connecté. Laissez-le refroidir avant de le rebrancher. Si le problème persiste, contactez le service client.

Comment puis-je calculer le coût de la consommation d'énergie ?

Le compteur fournit une estimation du coût en fonction de votre tarif d'électricité. Vous pouvez ajuster le tarif dans les paramètres du compteur.

Le compteur est-il étanche ?

Non, le compteur d'énergie Revolt NC-5561-675 n'est pas étanche. Évitez de l'utiliser dans des environnements humides.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible en ligne sur le site du fabricant ou dans l'emballage du produit.

MODE D'EMPLOI NC-5561-675 Revolt

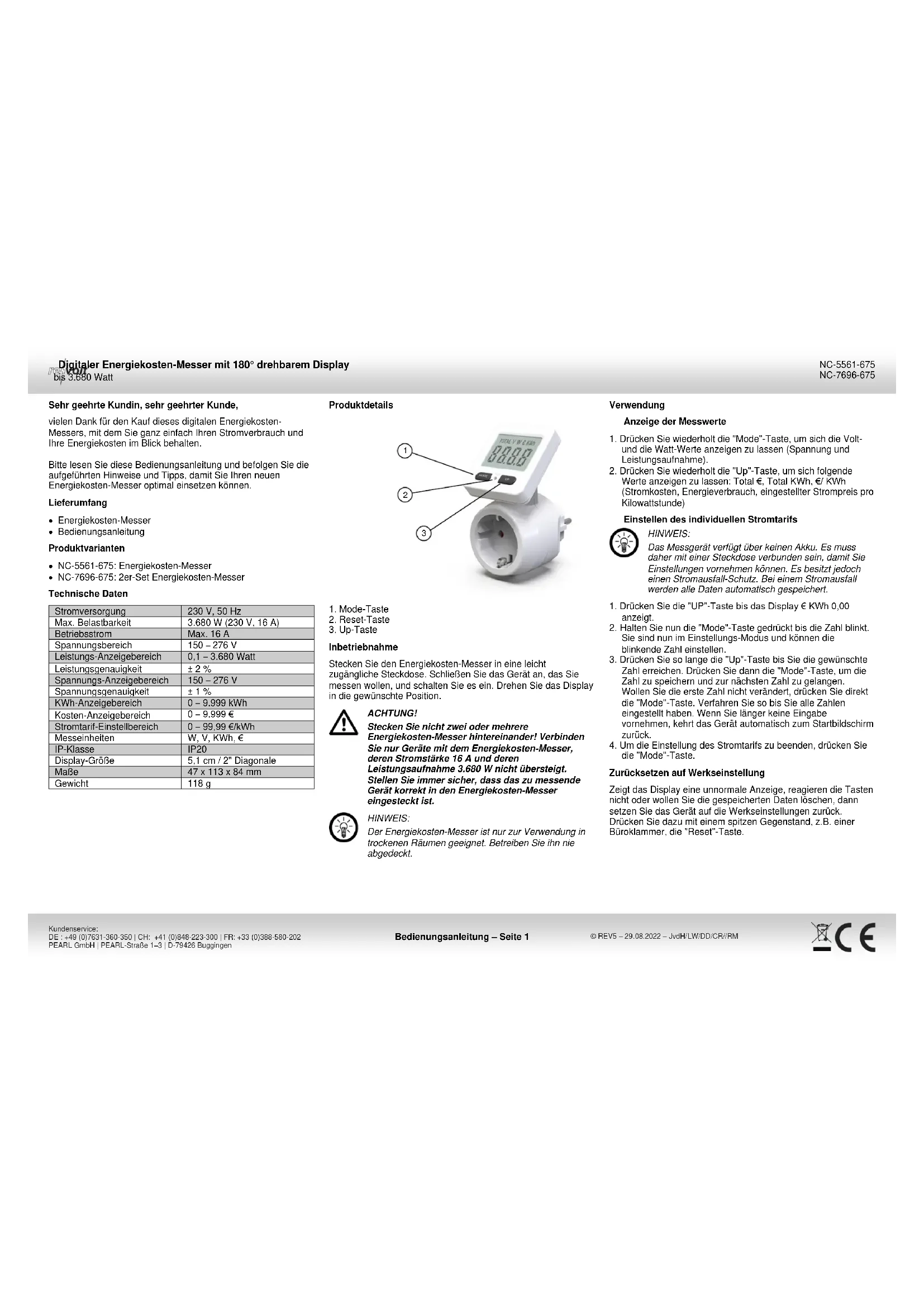

Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.revolt-power.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein.Appareil de mesure énergétique numérique 3680 W avec écran LCD rotatif Mode d'emploi – page 1 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 (0) 3 88 58 02 02 © REV5 – 29.08.2022 – JvdH/LW/DD/CR//RM NC-5561-675 NC-7696-675 Chère cliente, cher client, Nous vous remercions d'avoir choisi cet appareil de mesure énergétique numérique. Ce dernier vous indique votre consommation et les coûts en résultant sur son écran LCD rotatif. Afin d'utiliser au mieux votre nouveau produit, veuillez lire attentivement ce mode d'emploi et respecter les consignes et astuces suivantes. Contenu Appareil de mesure énergétique Mode d'emploi Variantes du produit NC5661 : appareil de mesure NC7696 : 2 appareils de mesure Caractéristiques techniques Alimentation 230 V / 50 Hz Charge maximale supportée 3680 W (230 V, 16 A) Courant de fonctionnement 16 A max. Plage de mesure de la tension 150 ‒ 276 V Plage d'affichage de la puissance 0,1 ‒ 3680 W Précision d'affichage de la puissance ± 2 % Plage d'affichage de la tension 150 ‒ 276 V Précision d'affichage de la tension ± 1 % Plage d'affichage de la consommation 0 ‒ 9999 kWh Plage d'affichage des coûts 0 ‒ 9999 € Plage de fixation des coûts de l'électricité 0 ‒ 99,99 €/kWh Unités de mesure W, V, KWh, € Classe de protection IP20 Taille de l'écran Diagonale 5,1 cm / 2" Dimensions 47 x 113 x 84 mm Poids 118 g Description du produit

Mise en marche Branchez l'appareil de mesure à une prise de courant facilement accessible. Branchez-y l'appareil que vous souhaitez mesurer puis allumez-le. Tournez l'écran dans la position souhaitée. ATTENTION ! Ne branchez pas deux ou plusieurs appareils de mesure énergétique entre eux ! Branchez-y uniquement des appareils dont l'intensité ne dépasse pas 16 A et dont la puissance absorbée ne dépasse pas 3680 W. Assurez-vous que les appareils à mesurer sont correctement branchés à l'appareil de mesure énergétique. NOTE : L'appareil de mesure énergétique est uniquement conçu pour une utilisation en intérieur, dans des pièces sèches. Ne le couvrez jamais lorsqu'il est en fonctionnement. Utilisation Affichage des valeurs de mesure

1. Appuyez répétitivement sur la touche "Mode" pour afficher les

valeurs de tension (en Volt) et de puissance absorbée (en Watt).

2. Appuyez répétitivement sur la touche "Up" pour afficher les

valeurs suivantes : total en €, total en KWh, €/KWh (coûts, consommation, prix fixé de l'électricité par kilowattheure). Réglages des coûts individuels de l'électricité NOTE : L'appareil de mesure ne dispose pas d'un accumulateur. Il doit donc être branché à une prise de courant afin de pouvoir effectuer les réglages. Cependant, il est protégé contre les coupures de courant. En cas de coupure de courant, toutes les données sont automatiquement enregistrées.

1. Appuyez sur la touche "Up" jusqu'à ce que l'écran affiche

2. Maintenez la touche "Mode" appuyée jusqu'à ce que les

chiffres clignotent. Vous vous trouvez maintenant en mode Réglages et vous pouvez régler le chiffre clignotant.

3. Maintenez la touche "Up" appuyée jusqu'à ce que le chiffre

souhaité soit atteint. Appuyez ensuite sur la touche "Mode" pour enregistrer le chiffre et passer au chiffre suivant. Si vous ne souhaitez pas modifier le premier chiffre, appuyez directement sur la touche "Mode". Procédez ainsi jusqu'à ce que tous les chiffres soient réglés. Si aucune saisie n'est effectuée au bout d'un certain temps, l'appareil revient automatiquement à l'écran d'accueil.

4. Pour mettre fin aux réglages des coûts de l'électricité,

appuyez sur la touche "Mode". Réinitialiser l'appareil Si l'affichage de l'écran est anormal, si les touches ne réagissent pas ou si vous souhaitez supprimer les données enregistrées, réinitialisez l'appareil. Appuyez pour cela sur la touche "Reset" à l'aide objet pointu (par ex. un trombone).

3Appareil de mesure énergétique numérique 3680 W avec écran LCD rotatif Mode d'emploi – page 2 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 (0) 3 88 58 02 02 © REV5 – 29.08.2022 – JvdH/LW/DD/CR//RM NC-5561-675 NC-7696-675 Nettoyage Débranchez l'appareil de mesure énergétique de la prise de courant puis nettoyez-le avec un chiffon sec. NOTE : L'appareil de mesure énergétique n'est hors tension que lorsque la fiche d'alimentation est débranchée. Consignes de sécurité Ce mode d'emploi vous permet de vous familiariser avec le fonctionnement du produit. Lisez attentivement ce mode d'emploi. Il comporte des informations importantes concernant l'utilisation, la sécurité et l'entretien de l'appareil. Il doit être conservé précieusement et transmis avec le produit à un tiers. Pour connaître les conditions de garantie, veuillez contacter votre revendeur. Veuillez également tenir compte des conditions générales de vente ! Veillez à utiliser le produit uniquement comme indiqué dans la notice. Une mauvaise utilisation peut endommager le produit ou son environnement. N'utilisez pas l'appareil à d'autres fins que celle pour laquelle il est conçu. Respectez les consignes de sécurité lors de l'utilisation. Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter tout danger. N'utilisez pas l'appareil tant que la réparation n‘a pas été effectuée. Avant de commencer à utiliser l'appareil, vérifiez que ni l'appareil ni ses accessoires n'est endommagé. N'utilisez pas l'appareil s'il présente des traces visibles d'endommagement. N'utilisez le produit qu'avec une prise secteur domestique. Vérifiez que la tension secteur indiquée sur la plaque signalétique correspond à celle de votre alimentation secteur. Ne branchez pas deux ou plusieurs appareils de mesure énergétique entre eux. Ne couvrez pas l'appareil pendant utilisation. Utilisez l'appareil uniquement en intérieur, dans des pièces sèches. Ne continuez pas à utiliser l'appareil s'il émet de la fumée, des odeurs ou des bruits forts. Débranchez la fiche d'alimentation de l'appareil après chaque utilisation, avant de nettoyer l'appareil, et en cas de dysfonctionnement pendant l'utilisation. Ne débranchez jamais la fiche d'alimentation de la prise secteur avec des mains mouillées ou humides. L'appareil n'est hors tension que lorsque la fiche d'alimentation est débranchée. Cet appareil est conçu pour un usage domestique ou similaire uniquement. Cet appareil ne convient pas pour un usage industriel. Cet appareil est conçu pour une utilisation en intérieur uniquement. N'utilisez jamais l'appareil s'il présente un dysfonctionnement, s'il a été plongé dans l'eau, s'il est tombé ou a été endommagé d'une autre manière. Le démontage ou la modification du produit affecte sa sécurité. Attention, risque de blessure ! Toute modification ou réparation de l'appareil ou de ses accessoires doit être effectuée exclusivement par le fabricant ou par un spécialiste dûment autorisé. Veillez à ce que le produit soit alimenté par une prise facilement accessible afin de pouvoir débrancher l'appareil rapidement en cas d'urgence. N'ouvrez pas le produit vous-même. Ne tentez jamais de réparer vous-même le produit ! Manipulez le produit avec précaution. Un coup, un choc, ou une chute, même de faible hauteur, peut l'endommager. N'exposez pas le produit à l'humidité, à la poussière ou à une chaleur extrême, et protégez-le de la surchauffe. Ne plongez jamais l'appareil dans l'eau ni dans aucun autre liquide. Utilisez l'appareil uniquement dans les limites de puissance spécifiées dans les caractéristiques techniques. Cet appareil ne convient pas aux enfants. Conservez le produit hors de la portée et de la vue des enfants. Jetez le matériel d'emballage en respectant les consignes de traitement des déchets. Pour plus de détails sur la réglementation en vigueur, veuillez vous en informer auprès de votre municipalité. Aucune garantie ne pourra être appliquée en cas de mauvaise utilisation. Le fabricant décline toute responsabilité en cas de dégâts matériels ou dommages (physiques ou moraux) dus à une mauvaise utilisation et/ou au non-respect des consignes de sécurité. Sous réserve de modification et d’erreur ! Consignes importantes concernant le traitement des déchets Cet appareil électronique ne doit PAS être jeté dans la poubelle de déchets ménagers. Pour l'enlèvement approprié des déchets, veuillez vous adresser aux points de ramassage publics de votre municipalité. Les détails concernant l'emplacement d'un tel point de ramassage et des éventuelles restrictions de quantité existantes par jour/mois/année, ainsi que sur des frais éventuels de collecte, sont disponibles dans votre municipalité. Déclaration de conformité La société PEARL GmbH déclare les produits NC-5561 et NC7696 conformes aux directives actuelles suivantes du Parlement Européen : 2011/65/UE et 2015/863/UE, relatives à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques, 2014/30/UE, concernant la compatibilité électromagnétique, et 2014/35/UE, concernant la mise à disposition sur le marché du matériel électrique destiné à être employé dans certaines limites de tension. Service Qualité Dipl. Ing. (FH) Andreas Kurtasz La déclaration de conformité complète du produit est disponible en téléchargement à l'adresse https://www.pearl.fr/support/notices ou sur simple demande par courriel à [e-mail].
