VC840 - Convertisseur audio/vidéo ATEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur audio/vidéo HDMI vers SDI
Marque	ATen
Modèle	VC840
Entrée vidéo	HDMI
Sortie vidéo	3G/HD/SD-SDI
Sortie audio	Stéréo PCM, haut-parleurs ou ampli
Alimentation	Adaptateur secteur 5V DC inclus
Consommation	5 W (estimation)
Dimensions (L x l x H)	10 x 8 x 2 cm (estimation)
Poids	150 g (estimation)
Voyants	Power (rouge), Signal (vert)
Modes EDID	Plusieurs modes sélectionnables par commutateur
Fonctions principales	Conversion HDMI vers SDI, passage audio, apprentissage EDID
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Utiliser uniquement l'adaptateur fourni. Éviter l'humidité et les températures extrêmes.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. Appareil non réparable par l'utilisateur.
Garantie	2 ans (estimation)
Informations générales	Convertisseur professionnel pour diffusion vidéo.

FOIRE AUX QUESTIONS - VC840 ATEN

Comment connecter le VC840 à ma source HDMI ?

Utilisez un câble HDMI standard pour relier la source (ex: caméra, PC) au port d'entrée HDMI du VC840.

Quel câble utiliser pour la sortie SDI ?

Utilisez un câble coaxial SDI de bonne qualité (BNC) pour relier le port de sortie SDI à votre écran ou équipement SDI.

Comment brancher l'alimentation ?

Branchez l'adaptateur secteur fourni sur une prise secteur, puis connectez la fiche DC au port d'alimentation du VC840. Le voyant Power s'allume en rouge.

Que signifie le voyant Signal vert ?

Le voyant Signal vert indique que le convertisseur est sous tension et qu'un signal HDMI valide est détecté en entrée.

Comment configurer le mode EDID ?

Le mode EDID se sélectionne via les deux commutateurs (broche 1 et 2) à l'avant. Consultez le tableau en notice pour choisir le mode adapté à votre affichage.

Puis-je utiliser le VC840 avec un son multi-canaux ?

Oui, certains modes EDID supportent l'audio multi-canaux (DTS-HD, Dolby TrueHD). Sélectionnez le mode adéquat via les commutateurs.

Comment réaliser un apprentissage EDID ?

Mettez les deux commutateurs en position ACTIVÉ (bas), connectez un écran HDMI à l'entrée HDMI, puis allumez le VC840. Le voyant Signal vert confirme la fin de l'apprentissage.

Que faire si aucune image ne s'affiche ?

Vérifiez les connexions HDMI et SDI, l'alimentation, et le mode EDID. Essayez un autre câble ou source. Consultez le guide de dépannage en notice.

Le VC840 supporte-t-il le 4K ?

Non, le VC840 est conçu pour les résolutions jusqu'à 1080p (HD) et 3G-SDI. Il ne supporte pas le 4K.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com.

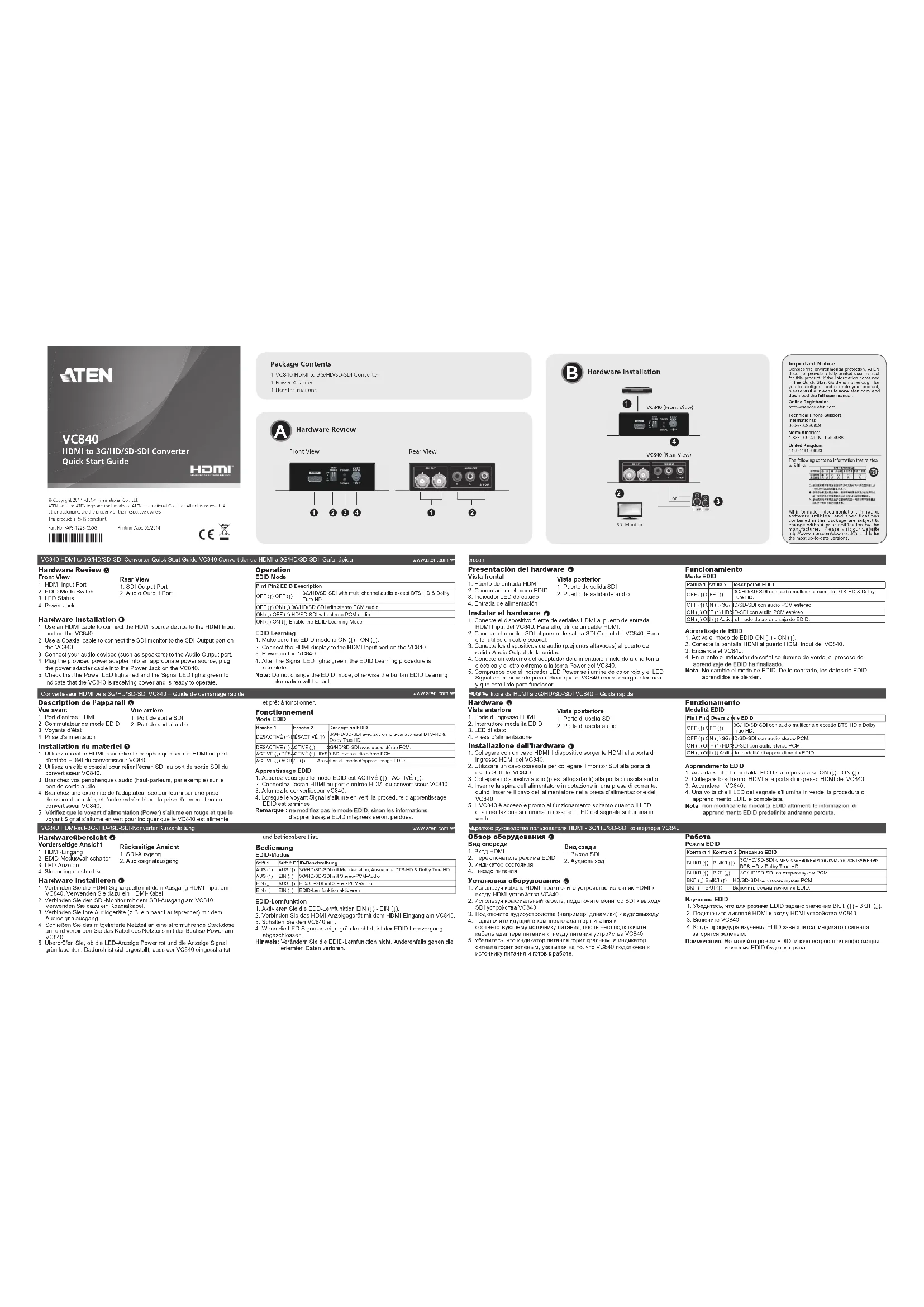

MODE D'EMPLOI VC840 ATEN

Convertisseur HDMI vers 3G/HD/SD-SDI VC840 – Guide de démarrage rapide

Description de l'appareil Ⓐ

Vue avant

1. Port d'entrée HDMI

2. Commutateur de mode EDID

3. Voyants d'état

Vue arrière

1. Port de sortie SDI

2. Port de sortie OBT

3. Port de sortie audie

4. Port de sole aduio

5. Prise d'alimentation

Installation du matériel

1. Utilisez un câble HDMI pour relier le périphérique source HDMI au port d'entrée HDMI du convertisseur VC840.

2. Utilisez un câble coaxial pour relier l'écran SDI au port de sortie SDI du convertisseur VC840

3. Branchez vos périphériques audio (haut-parleurs, par exemple) sur le port de sortie audio

4. Branchez une extrémité de l'adaptateur secteur fourni sur une prise de courant adaptée, et l'autre extrémité sur la prise d'alimentation du convertisseur VC840.

5. Vérifiez que le voyant d'alimentation (Power) s'allume en rouge et que le voyant Signal s'allume en vert pour indiquer que le VC840 est alimenté.

Voyant Signal s allume en vert pour indiquer que le V040 est alimente V040 HDMI auf 2G /UD /SD SRL Konverter Kulturleitung

Hardwareübersicht A

et prêt à fonctionner

Fonctionnement

Mode EDID

Broche 1 Broche 2 Description EDID

Broche 1 Broche 2 Description EBD 3G/HD/SD-SDL avec audio multi-canaux gauf DTS-HD &

DÉSACTIVÉ (↑) DÉSACTIVÉ (↑) | SGMHD/SD-SDR avec audio multi-candaux digital TIS-HD & Delby True HD

DÉSACTIVÉ (+) ACTIVÉ (+) 3G/HD/SD SDL avec audio stéréo PCM

DEACTIVE (1) ACTIVE (2) SG/HD/SD-SDI avec audio stéréo PCM ACTIVE (1) DÉSACITIVÉ (*) HD/SD-SDI avec audio stéréo PCM

ACTIVE (↓) DEACTIVE (↑) HD/SP-SDI avec audio stereo PCM. ACTIVE (↓) ACTIVE (↓) Activation du mode d'aprenticope EPID

Apprentissage EDID

1. Assurez-vous que le mode EDID est ACTIVÉ (⊥) - ACTIVÉ (⊥).

2. Connectez l'écran HDMI au port d'entrée HDMI du convertisseur VC840

3. Allumez le convertisseur VC840.

4. Lorsque le voyant Signal s'allume en vert, la procédure d'apprentissage

EDID est terminée.

Remarque : ne modifiez pas le mode EDID, sinon les informations

d'apprentissage EDID intégrées seront perdues.

NOTE 2.10.1.1.1.1.2.1.3.4.
