VHS 42 MC - Aspirateur NILFISK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur pour poussières classe M
Marque	Nilfisk
Modèle	VHS 42 MC
Usage	Professionnel et industriel
Alimentation	220-240 V ~ 50/60 Hz
Consommation électrique	1200 W
Fusible recommandé	16 A
Débit d'air max	75 l/s (270 m³/h)
Vide max	25 kPa (250 hPa)
Niveau de pression acoustique	69 dB(A)
Poids	14,5 – 16 kg selon version
Capacité du réservoir	42 L
Type de poussière admissible	M (poussières avec OEL ≥ 0,1 mg/m³, sciure de bois)
Aspiration humide	Oui, avec arrêt automatique par flotteur
Aspiration sèche	Oui
Système de nettoyage du filtre	Push&Clean (modèles PC) ou InfiniClean (modèles IC)
Raccordement outil électrique	Prise 16 A avec marche/arrêt auto
Puissance max outil raccordé	2400 W
Protection	IPX4, classe I
Filtre principal	Filtre plat PTFE (0,5 m²)
Sac filtre	Synthétique, 5 pièces incluses
Sac filtre de sécurité	Inclus
Fonction antistatique	Oui
Rangement des accessoires	Crochets et emplacements dédiés

FOIRE AUX QUESTIONS - VHS 42 MC NILFISK

Comment installer le sac filtre de l'aspirateur Nilfisk VHS 42 MC ?

Pour installer le sac filtre, ouvrez le réservoir, placez le sac dans le raccord d'admission en veillant à ce que la membrane en caoutchouc passe le rebord. Refermez le réservoir et verrouillez les loquets.

Comment utiliser le système Push&Clean ?

Le système Push&Clean se nettoie en appuyant sur le bouton prévu lorsque la puissance d'aspiration diminue. Cela permet de décolmater le filtre et d'augmenter la durée de vie du filtre.

Puis-je aspirer des liquides avec cet aspirateur ?

Oui, l'aspirateur peut aspirer des liquides non inflammables. Retirez d'abord le sac filtre, vérifiez le flotteur, et ne dépassez pas le niveau max. Le flotteur arrête automatiquement l'aspiration.

Quand faut-il remplacer le filtre principal ?

Le filtre principal doit être remplacé lorsqu'il est encrassé ou endommagé. Un témoin LED s'allume si le filtre de type H est manquant ou bouché. Pour les poussières de type M, vérifiez régulièrement l'état du filtre.

Comment brancher un outil électrique sur la prise de l'aspirateur ?

Branchez l'outil sur la prise de l'appareil. Réglez l'interrupteur sur la position marche/arrêt auto (symbole). L'aspirateur démarrera automatiquement lors de l'utilisation de l'outil. La puissance max de l'outil est de 2400 W.

Que faire si le voyant LED d'avertissement s'allume ?

Le voyant LED indique une vitesse d'air inférieure à 20 m/s. Vérifiez si le réservoir ou le sac est plein, si le tuyau est bouché, ou si le filtre est encrassé. Nettoyez ou remplacez le filtre si nécessaire.

Comment nettoyer le filtre d'air de refroidissement ?

Le filtre d'air de refroidissement se nettoie régulièrement pour éviter la surchauffe. Retirez-le, brossez-le ou lavez-le à l'eau. Laissez sécher complètement avant de le remettre en place.

Quels accessoires sont fournis avec l'aspirateur ?

L'aspirateur est livré avec un flexible antistatique, des tubes, une buse, un sac filtre synthétique (5 pièces), un sac filtre de sécurité, et un capuchon d'entrée. Des accessoires optionnels sont disponibles chez Nilfisk.

Comment transporter l'aspirateur en toute sécurité ?

Avant le transport, fermez tous les loquets, mettez le capuchon d'entrée, et videz le réservoir si des liquides sont présents. N'utilisez pas de crochet de grue et ne soulevez pas par la poignée fragile. Utilisez la poignée principale.

Où trouver des pièces de rechange pour le Nilfisk VHS 42 MC ?

Les pièces de rechange d'origine Nilfisk sont disponibles auprès des distributeurs agréés ou sur le site www.nilfisk.com. Utilisez uniquement des accessoires et filtres recommandés pour garantir la sécurité.

MODE D'EMPLOI VHS 42 MC NILFISK

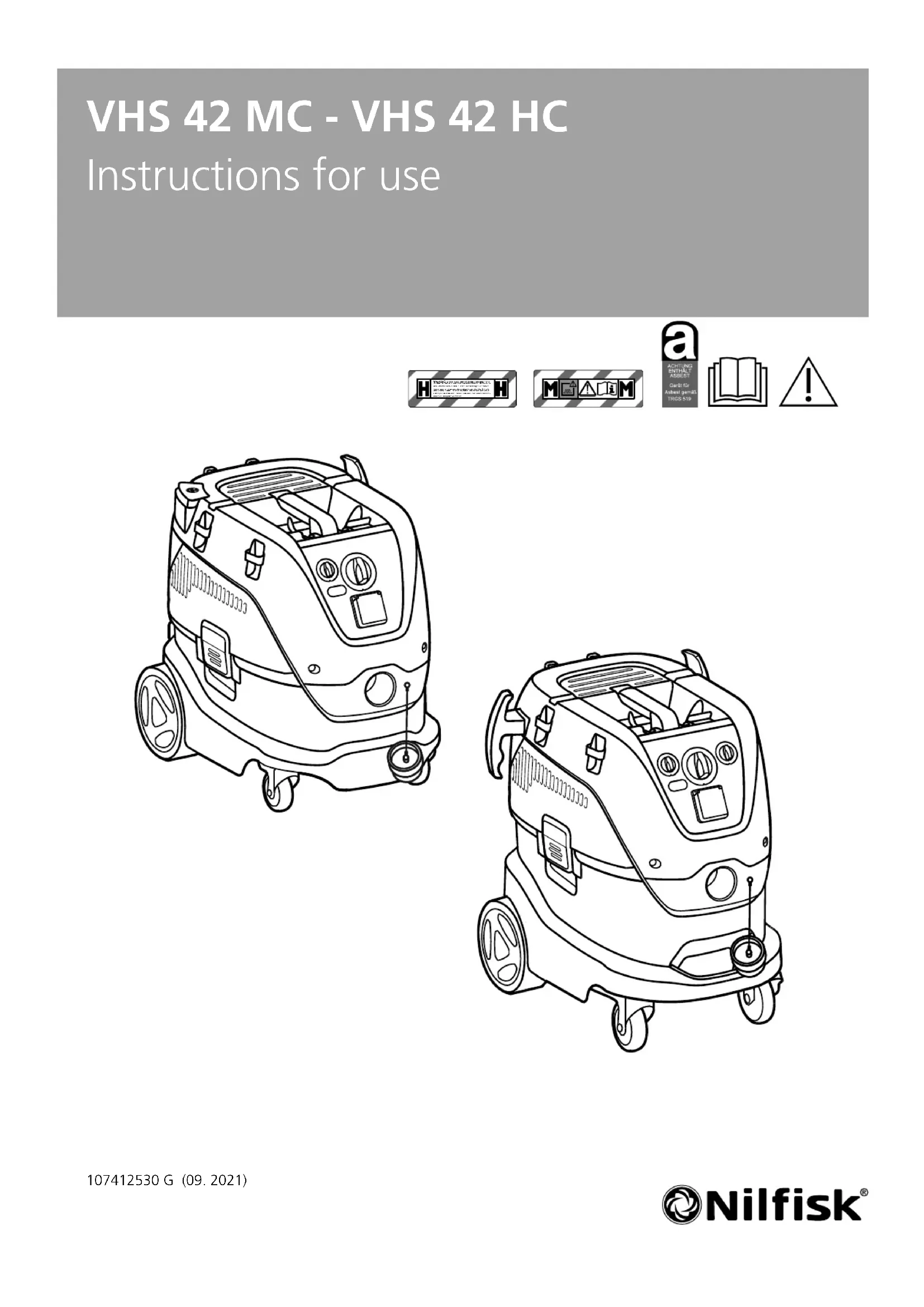

VHS 42 MC - VHS 42 HC

FR Instructions de fonctionnement 22

Guide de référence rapide

Éléments de fonctionnement :

1. Poignée
2. Positions accessoires
3. Verrou
4. Roulette
5. Réservoir
6. Raccord d'admission
7. Interrupteur
8. Contrôle de la vitesse*)
9. Fiche de l'appareil*)
10. Bouton de nettoyage du filtre (Push&Clean) ^* )
11. Crochet de flexible
12. Réglage du diamètre du tuyau*)
13. Témoin LED
14. Capuchon d'entrée

Guide de référence rapide illustré

Le guide de référence rapide illustré est conçu pour vous aider à mettre en marche, utiliser et entreposer l'appareil. Le guide est subdivisé en 4 sections représentées par des symboles :

A

Avant la mise en marche

VEUILLEZ LIRE LE MODE D'EMPLOI AVANT TOUTE UTILISATION !

1A - Déballage des accessoires
2A - Installation du sac-filtre
3A - Installation du sac jetable
4A - Installation du sac-filtre de sécurité
5A - Insertion et opérations du flexible
6A - Mise en place des accessoires
7A - Installation de la plaque d'adaptateur
8A - Installation de la poignée du chariot

B

Commande / fonctionnement

1B - Avertissement du débit et du filtre
2B - Système de nettoyage de filtre Push&Clean
3B - Système de nettoyage de filtre InfiniClean
4B - Rangement des câbles et des flexibles

C

Raccordement des appareils électriques

1C - Adaptation de l'outil électrique

D

Maintenance :

1D - Remplacement du sac-filtre
2D - Remplacement du sac jetable
3D - Remplacement du sac-filtre de sécurité
4D - Remplacement du filtre, poussières de type M et H
5D - Remplacement du filtre essentiel, poussières de type H
6D - Nettoyage du diffiuseur à air de refroidissement du moteur
7D - Nettoyage des joints et des flotteurs

Table des matières

1 Consignes de sécurité 23

1.1 Symboles utilisés pour le signalement des instructions 23
1.2 Instructions d'utilisation.... 23
1.3 Objet et utilisation prévue 23
1.4 Raccordement électrique.... 24
1.5 Rallonge.... 24
1.6 Garantie 24
1.7 Avertissements importants.... 24

2 Risques 26

2.1 Composants électriques 26
2.2 Poussière dangereuse 27
2.3 Pièces de rechange et accessoires ..... 27
2.4 Dans une atmosphère explosive ou inflammable 28

3 Commande / fonctionnement ...... 28

3.1 Mise en marche et utilisation de la machine 28
3.2 Fiche de marche/arrêt auto pour outils électriques 7....28
3.3 Push&Clean ^7 29
3.4 InfiniClean ^7 29
3.5 Avertissement de débit 29
3.6 Branchement antistatique.... 29
3.7 Filtre d'air de refroidissement.... 29
3.8 Aspiration humide 29
3.9 Aspiration sèche 30

4 Après l'utilisation de la machine ..... 30

4.1 Après utilisation 30
4.2 Transport.... 30
4.3 Entreposage 30
4.4 Entreposage des accessoires et des outils 31
4.5 Recyclage de la machine.... 31

5 Maintenance 31

5.1 Maintenance et inspection régulières ..... 31
5.2 Maintenance 31

6 Informations complémentaires .... 32

6.1 Caractéristiques techniques 32

Déclaration de conformité .... 320

1 Consignes de sécurité

Ce document contient les consignes de sécurité pertinentes pour l'appareil ainsi qu'un guide de référence rapide. Veuillez lire attentivement ce manuel d'utilisation avant la première utilisation de votre machine. Conservez les instructions pour consultation ultérieure.

Assistance supplémentaire

Pour des informations supplémentaires au sujet de cet appareil, consultez notre site internet à l'adresse www.Nilfisk.com.

Pour toute autre question, contactez le service clientèle Nilfisk en charge de votre pays.

Voir verso du présent document.

1.1 Symboles utilisés pour le signalement des instructions

DANGER

Danger qui peut se traduire directement par des blessures graves ou irréversibles, voire même un décès.

AVERTISSEMENT

Danger qui peut se traduire par des blessures graves voire même un décès.

ATTENTION

Danger qui peut se traduire par des blessures légères et des dommages.

1.2 Instructions d'utilisation

L'appareil doit :

• uniquement être utilisé par des personnes qui ont été formées correctement à son usage et à qui l'on a explicitement confié la tâche de l'utiliser ;
• uniquement être utilisé sous surveillance.
• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants inclus) aux capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience ou de connaissances.
• Les enfants devront être surveillés pour faire en sorte qu'ils ne jouent pas avec l'appareil.
• Ne pas utiliser de techniques de travail à risque.
• Ne jamais utiliser la machine sans y avoir placé un filtre.
• Mettre l'appareil hors tension et débrancher la prise dans les situations suivantes :

- Avant le nettoyage et la maintenance

- Avant de procéder au remplacement de composants

- Avant de déplacer l'appareil

- Si de la mousse se forme ou du liquide fuit

En dehors des instructions d'utilisation et des réglementations de prévention des accidents applicables obligatoirement dans le pays d'utilisation, observer les règles admises de sécurité et de conformité d'utilisation.

Avant de commencer le travail, le personnel d'exécution doit être informé ou formé en matière de :

• utilisation de la machine
• risques associés aux substances à ramasser
• élimination sûre des substances ramassées

1.3 Objet et utilisation prévue

Cet extracteur de poussière mobile est conçu, développé et soumis à des tests stricts pour fonctionner de manière efficace et sûre lorsqu'il est correctement entretenu et utilisé conformément aux instructions ci-après.

Cette machine est conçue pour une utilisation professionnelle, par exemple dans les hôtels, écoles, hôpitaux, usines, magasins, bureaux et sociétés de location.

Cette machine est également adaptée à un usage industriel, par exemple dans les usines, les sites de construction et les ateliers.

Les accidents dus à une mauvaise utilisation ne peuvent être évités que par ceux qui utilisent la machine.

LISEZ ET SUIVEZ LES INSTRUCTIONS DE SÉCURITÉ.

Toute autre utilisation est considérée comme non-conforme. Le fabricant ne pourra pas être tenu pour responsable des dommages liés à une telle utilisation. Ce risque est uniquement supporté par l'utilisateur. L'utilisation correcte inclut le bon fonctionnement, la maintenance et les réparations spécifiés par le fabricant.

Le flux d'air des systèmes d'aspiration de sécurité doit être strictement contrôlé pour obtenir un débit minimum de V_min = 20 m/s dans le tuyau d'aspiration.

Pour les aspirateurs de type H (désignation VHS 42 HC), ce qui suit s'applique :

Ce dispositif convient pour recueillir de la poussière sèche et non inflammable, des liquides non inflammables, la poussière toxique avec des valeurs OEL ^1) , les poussières carcinogènes, les poussières contenant des germes.

Les aspirateurs de type H (désignation VHS 42 HC) sont également approuvés pour l'élimination de l'amiante conformément au règlement allemand TRGS 519.

Aspirateur de type H (IEC 60335-2-69). Les poussières appartenant à cette classe sont : poussières avec des valeurs OEL ^1) , toutes les poussières carcinogènes et les poussières mélangées à des agents pathogènes. Les aspirateurs de type H sont intégra-

lement testés et ont un degré de perméabilité maximal de 0,005 %. La mise au rebut doit être exempte de poussière.

Mise en garde indiquée sur le label de sécurité : Cet appareil contient des poussières dangereuses pour la santé. Des opérations de vidange et de maintenance, y compris le démontage des collecteurs de poussière, ne doivent être effectuées que par du personnel autorisé équipé de la protection personnelle adéquate. Ne pas lancer la machine avant installation et vérification complètes du système de filtrage.

Pour les extracteurs de poussière, veillez à ce que le changement d'air soit de type H lorsque l'air d'échappement revient dans la pièce. Respectez les réglementations nationales avant utilisation.

Pour les aspirateurs de type M (désignation VHS 42 MC), ce qui suit s'applique :

Ce dispositif convient pour recueillir de la poussière sèche et non inflammable, des liquides non inflammables, la sciure de bois et la poussière toxique avec des valeurs OEL ^1) ≥ 0,1 mg/m ^3

Aspirateur de type M (IEC 60335-2-69). Les poussières appartenant à cette classe sont : poussières

avec des valeurs OEL ^1) ≥ 0,1 mg/m ^3 ainsi que la sciure de bois. La machine est intégralement testée avec des aspirateurs pour cette classe de poussière. Le degré de perméabilité maximal est de 0,1 % et la mise au rebut doit être exempte de poussière.

Pour les extracteurs de poussière, veillez à ce que le changement d'air soit de type M lorsque l'air d'échappement revient dans la pièce. Respectez les réglementations nationales avant utilisation.

1.4 Raccordement électrique

• Il est recommandé de raccorder la machine par un coupe-circuit à courant résiduel.
• Les éléments électriques (fiches, prises et accouplements) et la rallonge doivent être disposés de sorte à garantir la classe de protection.
• Les connecteurs et accouplements des cordons d'alimentation ainsi que les rallonges doivent être étanches à l'eau.

1.5 Rallonge

1. La rallonge doit répondre ou être supérieure aux spécifications imposées par le fabricant.
2. Si une rallonge est utilisée, il faut contrôler la section minimale du câble :

Longueur du câble Section
	< 16 A < 25	A
jusqu'à 20 m 1,5 mm	^2	2,5 mm^2
de 20 à 50 m 2,5 mm	^2	4,0 mm^2

1.6 Garantie

En ce qui concerne la garantie, nos conditions générales de vente sont applicables.

Les modifications non autorisées apportées à l'appareil, l'utilisation de brosses incorrectes et l'utilisation de l'appareil à des fins autres que celles décrites exemptent le fabricant de toute responsabilité quant au dommage qui en découle.

1.7 Avertissements importants

AVERTISSEMENT

- Pour réduire les risques d'incendie, d'électrocution ou de blessures, veuillez lire et respecter toutes les instructions de sécurité et les consignes de prudence avant de l'utiliser. Cette machine est conçue pour être utilisée en toute sécurité dans le cadre des fonctions de nettoyage spécifiées. En cas de dommages sur des parties électriques ou mécaniques, la machine et / ou les accessoires doivent être réparés par un service technique qualifié ou le fabricant avant utilisation afin d'éviter d'autres dommages à l'appareil ou des blessures physiques à l'utilisateur.

- Ne laissez pas l'appareil sans surveillance lors-qu'il est branché. Dé-branchez-le de la prise lorsqu'il n'est pas utilisé et avant la maintenance.

- L'utilisation en plein air de l'appareil doit être limitée à un usage occasionnel.

- Ne pas utiliser l'appareil si le cordon ou la fiche d'alimentation électrique est endommagé. Pour le débrancher, saisissez la fiche et pas le cordon. Évitez de manipuler la fiche ou la machine avec des mains mouillées. Eteignez toutes les commandes avant de débrancher l'appareil.

- Ne pas tirer ou transporter par le cordon, ne pas utiliser le cordon comme une poignée, ne pas écraser le cordon sous une porte, ne pas tirer le cordon autour de bords ou coins tranchants. Ne pas faire rouler la machine sur le cordon. Éloignez le cordon des surfaces chauffées.

- Tenez les cheveux, les vêtements amples, les doigts et toutes les parties du corps distance des ouvertures et des parties mobiles. Ne pas insérer d'objets dans les ouvertures ou ne pas utiliser avec les ouvertures bloquées. Veillez à ce que les ouvertures ne

soient jamais obstruées par de la poussière, de la peluche, des cheveux ou quoi que ce soit risquant de réduire le flux d'air.

- N'utilisez pas la machine en extérieur, à basse température.

- Ne pas se servir de la machine pour ramasser des liquides inflammables ou combustibles, comme de l'essence, et ne pas l'utiliser dans un environnement dans lequel de tels liquides pourraient être présents.

- N'aspirez rien qui soit en train de fumer ou de brûler (par ex. cigarettes, allumettes ou cendres chaudes).

- Faire plus d'attention pendant le nettoyage des escaliers.

- Ne pas utiliser l'appareil s'il n'est pas équipé de filtres.

- Si la machine ne fonctionne pas correctement, a fait l'objet d'une chute, a été endommagé, laissé en plein air ou immergé, le retourner dans un centre technique ou un distributeur.

- En cas de production de mousse ou de sortie de liquide de la machine,

arrêtez immédiatement l'aspirateur.

- La machine ne peut pas être utilisée comme pompe à eau. La machine a été conçue pour aspirer de l'air et des mélanges contenant de l'eau.

- Connectez la machine à une alimentation électrique correctement reliée à la terre. La prise de courant et la rallonge doivent être dotées d'un conducteur de terre.

• Assurez une ventilation suffisante du lieu de travail.

- N'utilisez pas la machine sur une échelle ou un escabeau. Elle pourrait basculer et subir des dommages. Risque de blessure.

- Utiliser uniquement la prise de courant de l'appareil pour les usages définis dans les instructions.

2 Risques

2.1 Composants électriques

DANGER

La section supérieure de la machine intègre des composants sous tension. Les composants sous tension peuvent conduire à

des blessures graves voire même mortelles.

Ne jamais pulvériser de l'eau sur la section supérieure de la machine.

DANGER

Choc électrique dû à un cordon d'alimentation abîmé.

Le fait de toucher un cordon d'alimentation abîmé peut entraîner des blessures graves voire mortelles.

- Ne pas endommager le cordon d'alimentation, par ex. ne pas rouler ni tirer dessus, ne pas le pincer.

- Vérifier régulièrement si le cordon d'alimentation est endommagé ou montre des signes d'usure.

- Si le câble électrique est endommagé, il doit être remplacé par un distributeur Nilfisk agréé ou une personne qualifiée similaire afin de prévenir tout risque.

- Ne jamais enrouler le cordon d'alimentation autour des doigts ou de toute autre partie du corps de l'opérateur.

2.2 Poussière dangereuse

AVERTISSEMENT

Substances dangereuses. Passer l'aspirateur sur des substances dangereuses peut provoquer des blessures graves, voire même mortelles.

Les substances suivantes ne doivent pas être aspirées par la machine :

• déchets chauds (cigarettes allumées, cendres chaudes, etc.)
• liquides inflammables, explosives, agressifs (par ex. essence, solvants, acides, alcalis, etc.)
• poussière inflammable, explosive (par ex. poussière de magnésium ou d'aluminium, etc.)

AVERTISSEMENT

La machine peut être utilisée pour procéder à l'élimination de l'amiante conformément au règlement allemand TRGS 519. Pour ramasser des substances contenant de l'amiante:

• Les aspirateurs de type H (désignation VHS 42 HC) peuvent être utilisés pour ramasser l'amiante.
• Utilisez un tuyau d'aspiration d'un diamètre maximum de 36 mm.

Utilisez le sac en plastique refermable pour garantir le

transport exempt de poussière de l'appareil et des parties contaminées (tuyau, tuyau à main, buses, etc.). Une fois que l'aspirateur à amiante a été utilisé dans une zone d'exclusion définie dans le règlement TRGS 519, il ne doit plus être utilisé dans les zones dites blanches. Les exceptions sont autorisées uniquement si l'aspirateur à amiante a été préalablement totalement décontaminé par un spécialiste spécifié dans le règlement TRGS 519 n° 2.7 (par ex. le boîtier extérieur mais aussi, par exemple, les salles d'air de refroidissement, les salles d'installation pour les fournitures électriques, les fournitures elles-mêmes, etc.). Un rapport écrit doit être rédigé et signé par un spécialiste.

Lors du ramassage de substances contenant de l'amiante, l'air d'échappement ne doit pas retourner dans la pièce. Utilisez la fiche d'air d'évacuation et un tuyau d'une longueur de 4 m max. et un diamètre nominal de 50 mm max.

2.3 Pièces de rechange et accessoires

ATTENTION

Pièces de rechange et accessoires.

L'utilisation de pièces de rechange, de brosses et d'accessoires non originaux peut avoir une influence négative sur la sécurité et / ou le fonctionnement de l'appareil.

Seuls les accessoires et pièces de rechange Nilfisk sont autorisés. Les pièces de rechange susceptibles de nuire à la santé et à la sécurité de l'opérateur et / ou au fonctionnement de l'appareil sont les suivantes :

Description N° de commande

Élément filtrant plat PTFE, 1 pièce.

Filtre de type H, 1 pièce. 107413555

Sac filtre synthétique, 5 pièces. 107413547
Sac d'évacuation plastique, 5 pièces. 107417821
Sac-filtre de sécurité, 5 pièces. 107413549
Filtre d'air de refroidissement en PET, 1 pièce.	107413541

2.4 Dans une atmosphère explosive ou inflammable

ATTENTION

Cette machine n'est pas conçue pour être utilisée dans une atmosphère explosive ou inflammable ou dans des atmosphères susceptibles de le devenir suite à la présence de liquides volatils ou de gaz ou vapeurs inflammables.

3 Commande / fonctionnement

ATTENTION

Dommages dus à une tension d'alimentation incorrecte.

Le fait de connecter l'appareil à une tension d'alimentation incorrecte peut l'endommager.

- Veiller à ce que la tension affichée sur la plaque signalétique corresponde à la tension de l'alimentation secteur locale.

3.1 Mise en marche et utilisation de la machine

Vérifiez que l'interrupteur électrique est sur la position arrêt (position 0). Vérifiez que les filtres adaptés sont installés sur la machine. Connectez ensuite le flexible d'aspiration dans l'entrée d'aspiration de la machine en poussant sur le flexible pour le fixer fermement dans l'entrée. Connectez ensuite les deux tubes avec la poignée du flexible et faites tourner les tubes afin de vous assurer qu'ils sont fixés correctement. Placez une buse adaptée sur le tube. Le choix de la buse se fait en fonction du type de matériau à aspirer. Il est utilisé pour extraire la poussière en association

avec un outil qui produit de la poussière puis se connecte au tuyau d'aspiration avec un adaptateur approprié. Vérifiez que le réglage de diamètre du tuyau correspond au diamètre réel du tuyau. Branchez la fiche dans une prise électrique adaptée. Placez l'interrupteur électrique sur la position I afin de faire démarrer le moteur.

sur 1 : mise en marche de la machine n sur 0 : arrêt de la machine

Bouton sur I : Mise en marche de ine ; tournez le bouton dans horaire pour contrôler la arrêt de la machine

Bouton sur ⚠: activation du mode

de fonctionnement marche/arrêt auto ; tournez le bouton dans le sens contraire des aiguilles d'une montre pour contrôler la vitesse

Bouton sur I : mise en marche de la

machine Bouton: arrêt de la machine. Alimentation permanente dans la prise.

Bouton sur : activation du mode

de fonctionnement marche/arrêt auto ;.Bouton sur l+ en marche de la machine avec sactivation de la fonction de net toyage de filtre automatique

Off : mise

Bouton sur + Off-activation

du fonctionnement marche/arrêt auto et désactivation de la fonction de nettoyage de filtre automatique.

Contrôle de la vitesse à l'aide d'un

autre bouton rotatif

Le diamètre du tuyau et le réglage du diamètre du tuyau d'aspiration doivent être identiques.

ø21	ø21
ø 27	ø 27
ø 32	ø 32
ø 36	ø 36
ø38	ø38

3.2 Fiche de marche/arrêt auto pour outils électriques ^7

ATTENTION

Fiche de l'appareil.*

La fiche de l'appareil est destinée aux équipements électriques auxiliaires ; consultez les caractéristiques techniques pour référence.

• Avant de brancher un appareil, toujours éteindre la machine et l'appareil à brancher.
• Lire les instructions d'utilisation de l'appareil à brancher et respecter les consignes de sécurité qui y sont relatives.

Une prise avec contacteur de terre est intégrée à l'appareil. Vous pouvez y connecter un outil électrique externe. La prise offre un fonctionnement permanent ^1 lorsque l'interrupteur électrique est en position ♦/θ.-à-d. la machine peut être utilisée comme rallonge.

En position , la machine peut être mise en marche et arrêtée via l'outil connecté. La poussière est immédiatement aspirée à la source. Afin de satisfaire aux règlementations en vigueur, seuls des outils électriques générant de la poussière approuvés peuvent être branchés sur l'aspirateur.

La puissance maximale de l'appareil électrique connecté est mentionnée dans la section « Spécifications ».

Avant de placer l'interrupteur sur la position il faut s'assurer que l'outil branché dans la prise est éteint.

3.3 Push&Clean ^*

La machine « PC » est dotée d'un système de nettoyage du filtre semi-automatique, Push&Clean. Le système de nettoyage du filtre doit être activé au plus tard lorsque la performance d'aspiration se réduit. Une utilisation régulière de la fonction de nettoyage du filtre permet d'augmenter la puissance d'aspiration de l'appareil et la durée de vie du filtre. Consultez le guide de référence rapide pour plus d'instructions.

3.4 InfiniClean ^*

La machine « IC » est dotée d'un système de nettoyage du filtre semi-automatique, InfiniClean. Un cycle de nettoyage fréquent sera automatiquement effectué pour garantir une excellente performance d'aspiration à tout moment.

Si la puissance d'aspiration diminue, ou pour les applications extrêmement poussiéreuses, il est recommandé de nettoyer le filtre manuellement :

• Arrêter l'appareil.
- Fermer les buses ou l'ouverture du tuyau d'aspiration avec la paume de la main.
- Placer le commutateur sur la position « I » et faire tourner l'aspirateur à plein régime pendant environ 10 secondes tout en maintenant l'ouverture du tuyau d'aspiration fermée.

Si la puissance d'aspiration reste faible, sortez le filtre et nettoyez-le mécaniquement, ou remplacez le filtre.

Pour certaines applications, telles que le ramassage de substances humides, il est recommandé de désactiver le système de nettoyage de filtre automatique. Voir le chapitre 3.1 pour plus de détails.

3.5 Avertissement de débit

ATTENTION

Vérifier que les filtres sont présents et installés correctement.

La machine est équipée d'un système pour surveiller la vitesse de l'air et l'état du filtre de type H'). Avant d'aspirer de la poussière présentant des valeurs de limites d'exposition professionnelle, contrôlez le débit volumétrique.

Lorsque le moteur tourne, le tuyau d'aspiration doit être fermé pour réduire le débit volumétrique. Le témoin LED situé sur le tableau avant s'allumera au bout d'une seconde environ. L'avertissement sonore retentit au bout de quelques secondes.

Réglez le diamètre en fonction des dimensions du tuyau.

Lorsque le témoin LED s'allume, la vitesse de l'air est inférieure à 20 m/s.

• vérifiez si le réservoir ou le sac-filtre est plein.
• vérifiez si le débit est bas dans le tuyau d'aspiration, le tube/la buse, le filtre.

Lorsque le témoin LED s'allume, le filtre de type H ou HEPA est manquant, endommagé ou bouché. Le filtre doit être installé ou remplacé pour obtenir le débit nécessaire.

3.6 Branchement antistatique

ATTENTION

La machine est équipée d'un système antista-tique pour décharger toute électricité statique susceptible de se former pendant le ramas-sage.

Le système antistatique est placé à l'avant du hait du moteur et crée un branchement à la terre pour l'entrée du réservoir. Pour un fonctionnement optimal, il est conseillé d'utiliser un tuyau d'aspiration électrique conducteur ou antistatique. Lorsque vous insérez le sac jetable facultatif, assurez-vous qu'il soit placé de telle manière qu'il ne gêne pas la bride antistatique.

3.7 Filtre d'air de refroidissement

Pour protéger les parties électroniques et le moteur, la machine est équipée d'un diffuseur d'air de refroidissement. Nettoyez-le régulièrement.

Pour les zones ayant une forte concentration de poussière fine dans l'atmosphère, il est recommandé d'équiper la machine d'une cartouche de filtre d'air de refroidissement supplémentaire pour éviter que la poussière ne s'accumule dans les canaux d'air et le moteur. Contactez votre représentant commercial local.

ATTENTION

Si le filtre d'air de refroidissement est bouché par la poussière, l'interrupteur de protection contre les surcharges dans le moteur peut être activé. Le cas échéant, éteignez la machine, nettoyez le filtre d'air bouché et laissez refroidir pendant environ 5 minutes.

3.8 Aspiration humide

ATTENTION

La machine est dotée d'un système de flotteur qui coupe le débit d'air de la machine lorsque le niveau de liquide max. est atteint.

Lorsque cela se produit, coupez la machine. Débranchez la machine de la prise et videz le réservoir. N'aspirez jamais de liquide sans avoir installé le flotteur et le filtre.

Aspirer des liquides.

- Ne pas aspirer de liquides inflammables.

• Avant d'aspirer des liquides, toujours retirer le sac-filtre/sac à déchets et vérifier que le flotteur fonctionne correctement.
• Si de la mousse se forme, arrêter immédiatement le travail et vider le réservoir.
• Nettoyer le limiteur de niveau d'eau régulièrement et vérifier s'il présente des signes de dommages.

Avant de vider le réservoir, débranchez la machine. Déconnectez le flexible de l'entrée en tirant sur le flexible. Détachez les loquets en les tirant vers l'extérieur afin de libérer la partie supérieure du moteur. Soulevez la partie supérieure du moteur du réservoir. Videz et nettoyez le réservoir et le système de flotteur après avoir aspiré des liquides.

Pour procéder à la vidange, inclinez le réservoir vers l'arrière ou vers le côté et versez les liquides dans une bouche d'évacuation ou similaire.

Replacez la partie supérieure du moteur sur le réservoir. Sécurisez la partie supérieure du moteur avec les languettes.

Les manœuvres lourdes peuvent accidentellement déclencher le flotteur. Le cas échéant, éteignez la machine et attendez 3 minutes avant de réinitialiser le dispositif. Ensuite, continuez d'utiliser la machine.

3.9 Aspiration sèche

ATTENTION

Aspiration de matériaux dangereux pour l'environnement.

Les matériaux aspirés peuvent présenter un risque pour l'environnement.

- Éliminer les saletés conformément aux réglementations légales.

ATTENTION\*)

Les aspirateurs de type H sont munis d'un filtre en amont de type H sur le côté du haut du moteur, sous le capot.

Vérifiez que le capot du filtre et les étanchéités sont bien installés et intacts et que le filtre est correctement monté.

Un témoin LED s'allumera si le filtre a besoin d'être remplacé, ou si le filtre est manquant, mal monté ou endommagé.

Retirez la fiche de la prise avant de procéder à la vidange du réservoir après aspiration sèche. Retirez le tuyau d'aspiration de la machine et fermez le capuchon d'entrée pour éviter la propagation de poussière nocive. Détachez les loquets en les tirant vers l'extérieur afin de libérer la partie supérieure du moteur. Soulevez la partie supérieure du moteur du réservoir.

Filtre principal : vérifiez le filtre. Pour nettoyer le filtre, vous pouvez le brosser ou le laver. Attendez que le filtre soit sec avant de redémarrer l'aspiration de la poussière.

Filtre essentiel, poussières de type H : vérifiez le filtre. Remplacez le filtre si nécessaire. Portez un masque et des vêtements de protection.

Sac à poussière : contrôlez le sac afin de vous assurer de son niveau de remplissage. Remplacez le sac à poussière si nécessaire. Retirez l'ancien sac. Le nouveau sac est installé en passant la pièce de carton avec membrane en caoutchouc dans l'entrée d'aspiration. Veillez à ce que la membrane en caoutchouc passe le rebord de l'entrée d'aspiration.

Sac du filtre de sécurité : contrôlez le sac afin de vous assurer de son niveau de remplissage. Remplacez le sac à poussière si nécessaire. Portez un masque et des vêtements de protection pour retirer l'ancien sac. Retirez précautionneusement le sac-filtre du raccord d'admission. Fermez le sac-filtre à l'aide du curseur. Éliminez les saletés conformément aux réglementations légales.

Après la vidange : fermez la partie supérieure du moteur du réservoir et sécurisez la partie supérieure du moteur à l'aide des loquets. N'aspirez jamais de matériaux secs sans avoir installé le filtre dans la machine. La puissance d'aspiration de la machine dépend de la taille et de la qualité du filtre et du sac à poussière. Utilisez exclusivement des filtres et sacs de rechange d'origine.

4 Après l'utilisation de la machine

4.1 Après utilisation

Après avoir aspiré des poussières dangereuses, il faut fermer le capuchon d'entrée et nettoyer l'extérieur de la machine.

Débranchez la fiche de la prise lorsque vous n'utilisez pas la machine. Enrouler le cordon en commençant par le côté proche de la machine. Le cordon peut être enroulé autour de la partie supérieure du moteur ou du réservoir ou placé dans le crochet inclus ou fixé avec des pinces. Certains modèles sont dotés d'emplacements de rangement spéciaux pour les accessoires.

4.2 Transport

• Avant de transporter le la machine, fermez tous les verrous.
• Fermez l'entrée avec le capuchon prévu à cet effet.
• Ne pas incliner la machine si le réservoir à saletés contient des liquides.
• Ne pas utiliser de crochet de grue pour soulever l'appareil.
• Ne pas soulever la machine par la poignée *)

4.3 Entreposage

ATTENTION

Entreposer l'appareil dans un endroit sec, à l'abri de la pluie et du gel. Cette machine doit exclusivement être entreposée à l'intérieur de locaux. Les filtres mouillés ainsi que les élé-

ments situés à l'intérieur du réservoir à liquide doivent être séchés avant l'entreposage.

4.4 Entreposage des accessoires et des outils

Pour un transport et un entreposage plus pratiques des accessoires ou des outils, des rails intégrés sont situés de chaque côté de la machine pour y fixer des courroies ou autres moyens de fixation. Une cour-roie flexible et des crochets sont inclus au dos de la machine pour attacher le tuyau d'aspiration ou le câble. Consultez le guide de référence rapide pour plus d'instructions.

Une plaque d'adaptateur facultative ^1) avec un système de fixation peut être installé au sommet de la machine pour fixer des étuis de rangement à 2 ou 4 points.

Retirez la fiche de la prise avant d'installer la plaque d'adaptateur.

ATTENTION\*)

Ne soulevez pas la machine dans la plaque d'adaptateur sans que l'étui de rangement soit bien installé. Notez le poids et l'équilibre de l'appareil en cas de rangement. Le poids maximum des étuis de stockage est de 30 kg.

4.5 Recyclage de la machine

Mettez l'ancienne machine hors d'usage.

1. Débranchez la machine.
2. Couper le cordon d'alimentation.
3. Ne pas jeter les appareils électriques avec les déchets domestiques.

Un équipement marqué d'un symbole de poubelle avec roues barrée d'une croix indique que cet équipement électrique et électronique usagé ne doit pas être jeté avec les ordures ménagères non séparées. Pour éviter des effets négatifs sur la santé humaine et l'environnement, l'équipement doit être déposé séparément aux points de collecte désignés.

Les utilisateurs d'équipements ménagers électriques et électroniques doivent utiliser les systèmes de collecte municipaux. Veuillez noter que les équipements électriques et électroniques utilisés dans le commerce ne doivent pas être éliminés via des systèmes de collecte d'ordures municipaux. Nous serons heureux de vous donner des informations concernant des options d'élimination appropriées.

5 Maintenance

5.1 Maintenance et inspection régulières

La machine doit être maintenue et inspectée régulièrement par du personnel agréé conformément à la législation et aux réglementations en vigueur. Il y a lieu en particulier d'effectuer des tests électriques fréquents concernant la continuité à la terre, la résistance d'isolation et l'état du cordon.

En cas de défaut, la machine DOIT être mise hors service, contrôlée entièrement et réparée par un technicien agréé.

Au moins une fois par an, il faut faire effectuer une inspection technique, y compris des filtres, de l'échanchéité à l'air et des mécanismes de contrôle, par un technicien Nilfisk. Il faut faire vérifier l'efficacité du filtre d'appareils de type H annuellement. Les résultats doivent être présentés sur demande. Si l'efficacité du filtre ne répond pas aux exigences relatives à la poussière de type H, le filtre doit être remplacé.

5.2 Maintenance

Retirez le câble d'alimentation de la prise de courant pendant la maintenance. Avant d'utiliser l'aspirateur, veillez à ce que la tension affichée sur la plaque signalétique corresponde à la tension de l'alimentation secteur.

La machine est conçue pour une utilisation intensive et continue. Selon le nombre d'heures de fonctionnement, le filtre à poussière doit être remplacé. Nettoyez la machine propre avec un chiffon sec et une petite quantité de vernis pulvérisé.

Pendant les opérations de maintenance et de nettoyage, il faut toujours manipuler la machine de sorte à ce qu'il ne représente aucun danger pour l'équipe de maintenance ou les autres personnes.

Dans la zone de maintenance
- Utiliser une ventilation filtrée.
- Porter des vêtements de protection.
- Nettoyer la zone de maintenance afin qu'aucune substance dangereuse ne s'en échappe.

ATTENTION

Pour éliminer l'amiante, portez un vêtement de protection à usage unique supplémentaire. Porter un masque respiratoire P2.

Portez un maque respiratoire P2.

Nettoyez l'extérieur de la machine, essuyez-la ou emballez-la dans un emballage bien étanche et évitez de disperser la poussière toxique.

Après usage dans des zones contaminées par l'amiante, la machine doit être nettoyée par une personne autorisée conformément aux règles TRGS 519.

Pendant les travaux de maintenance et de réparation, toutes les pièces contaminées ne pouvant pas être nettoyées correctement doivent être :

• Emballées dans des sacs bien hermétiques
• Éliminés de façon conforme aux réglementations en vigueur relatives à l'élimiation des déchets.

Pour plus de détails sur le service après-vente, contactez votre distributeur ou le représentant commercial Nilfisk de votre pays. Voir verso du présent document.

6 Informations complémentaires
6.1 Caractéristiques techniques

VHS 42 MC, VHS 42 HC
		EU, FR AU
		VHS 42 L30 MC PC	VHS 42 L40 MC IC	VHS 42 L30 HC PC VHS 42	L40 HC IC VHS 42 L	40 MC IC VHS 42 L30 HC	PC VHS 42 L40 HC IC
Tension autorisée	V	220-240	220-240	220-240	220-240	220-240	220-240	220-240
Consommation P_cei	W	1200	1200	1195	1195	1200	1195	1195
Puissance raccordée pour la prise de l'appareil	W	2400	2400	2400	2400	1100	1100	1100
Fréquence de réseau	Hz	50/60	50/60	50/60	50/60	50/60	50/60	50/60
Fusible	A	16	16	16	16	10	10	10
Niveau de protection (humidité, poussières)		IPX4
Classe de protection (électrique)		I
Max. Débit *	l/s m^3/h CFM	75270159
Max. Vide	kPa hPa in _H_2O	25250100
Niveau de pression acoustique L_pA (CEI 60335-2-69)	dB(A)	69 ± 2
Niveau sonore	dB(A)	60 ± 2
Vibration ISO 5349, a_h	m/s^2	≤ 2,5
Poids	kglb	14,531,9	1635,3	14,531,9	1635,3	1635,3	14,531,9	1635,3
Surface du filtre	m^2	0,5
Type de poussière		M	M	H	H	M	H	H

*mesuré au niveau de la turbine
Ces spécifications et détails sont susceptibles d'être modifiés sans préavis.

Declaration of Conformity	Декларация за съответствие	Declaração de conformidade
Prohlášení o shodě	Δήλωση συμμόρφωσης	Deklaracja zgodności
Konformitätserklärung	Megfelelősségi nyilatkozat	Declaratie de conformitate
Overensstemmelseserklæring	Izjava o sukladnosti	Декларация о соответствии
Declaración de conformidad	Dichiarazione di conformità	Försäkran om överensstämmelse
Vastavusdeklaratsioon	Atitikties deklaracija	Vyhlásenie o zhode
Déclaration de conformité	Atbilstības deklarācija	Izjava o skladnosti
Vaatimustenmukaisuusvakuutus	SamsvarserklæringConformiteitsverklaring	Uygunluk beyani

Manufacturer / Výrobce / Hersteller / Fabrikant / Fabricante / Κατασκευαστής / Gyártó / Proizvođač / Fabbricante / Gamintojas / Ražotājs / Produsent / Fabrikant / Fabricante / Producent / Producător / производитель / Tillverkaren / Výrobca / Proizvajalec/ Üretici firma:

Nilfisk A/S, Kornmarksvej 1 DK-2605 Broendby, DENMARK

Product / Produkt / Producto, Toode, Produit, Tuote/ Продукт / Проїóv / Termék / Proizvod / Prodotto / Produktas / Produkts / Artikel / Produtos / Produs / Izdelek / Ürün

VHS 42 L30/L40 MC/HC PC/IC

Description / Popis / Beschreibung / Beskrivelse / Descripción / Kirjeldus / La description / Kuvaus / Описание / Пεριγραφή / Leirás / Opis / Descrizione / Aprašymas / Apraksts / Beschrijving / Descrição / Descriere / Beskrivning / Popis / Açıklama

Bâtiment C3/C4 Gebouw

Bruxelles 1070

26 Avenue de la Baltique

Villebon sur Yvette

91978 Courtabouef Cedex

Tel.: [phone]

www.nilfi sk.fr

GERMANY

Nilfi sk GmbH
