Type de produit	Switch Gigabit Ethernet non manageable 8 ports avec 1 port 10 G/Multi-Gigabit dédié
Dimensions (L x P x H)	236 x 102 x 27 mm
Poids	575 g (1,27 lb)
Alimentation	Adaptateur secteur 12V CC, 1,5A
Consommation électrique	4,63 W
Nombre de ports	8 ports Gigabit Ethernet (RJ-45) + 1 port 10G/Multi-Gigabit (RJ-45, port 9)
Débits supportés (port 9)	10G, 5G, 2,5G, 1G
Ventilateur	Sans ventilateur (0 dBA)
Température de fonctionnement	0 à 40 °C (32 à 104 °F)
Humidité de fonctionnement	10 à 90 % HR sans condensation
Montage mural	Oui, kit inclus (vis diamètre 3 mm, longueur 20 mm, entraxe 108 mm)
Voyants LED	Alimentation (vert), ports 1-8 : vert (1G), jaune (100/10M), port 9 : 2 LED pour 10G/5G/2,5G/1G (vert/jaune)
Certifications	FCC classe B, CE classe B, VCCI classe B, C-Tick/RCM classe B, CB, RoHS
Garantie	2 ans (garantie constructeur standard)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques ou abrasifs.
Sécurité	Utilisation en intérieur uniquement. Pour connexions extérieures, utiliser un dispositif de protection contre les surtensions. Consultez kb.netgear.com/fr/000057103 pour les informations de sécurité.
Pièces détachées et réparabilité	Aucune pièce détachable disponible. En cas de panne, contacter le support NETGEAR. L'adaptateur secteur est le seul composant remplaçable par l'utilisateur.
Informations générales	Fabriqué par NETGEAR, Inc. San Jose, CA. Modèle GS108MX. Date de publication : Octobre 2023. Document 201-30659-03.

FOIRE AUX QUESTIONS - GS108MX NETGEAR

Comment enregistrer le switch NETGEAR GS108MX ?

Rendez-vous sur my.netgear.com, connectez-vous à votre compte NETGEAR (ou créez-en un gratuitement), puis cliquez sur REGISTER NEW PRODUCT. Saisissez le numéro de série (13 chiffres) situé sur l'étiquette du switch et la date d'achat. Cliquez sur REGISTER pour terminer. Vous recevrez un e-mail de confirmation.

Quels câbles utiliser pour les connexions 10 Gigabit sur le GS108MX ?

Pour les connexions 10 Gigabit Ethernet, il est recommandé d'utiliser un câble de catégorie Cat. 6a ou supérieure. Pour les autres connexions Gigabit, un câble Cat. 5e ou supérieure est suffisant.

Que signifient les voyants LED sur le port 9 du GS108MX ?

Le port 9 possède deux voyants. Vert allumé (les deux) : liaison 10G. Voyant gauche vert, droit éteint : liaison 5G. Voyant gauche éteint, droit vert : liaison 2,5G. Jaune allumé (les deux) : liaison 1G. Les clignotements indiquent une activité du trafic.

Comment monter le switch sur un mur ?

Utilisez les vis fournies (diamètre 3 mm, longueur 20 mm). Marquez et percez deux trous espacés de 108 mm (centre à centre) avec un foret de 4,7 mm. Insérez les chevilles, puis vissez en laissant dépasser environ 4 mm. Positionnez le switch avec les ports vers le bas, alignez les trous du boîtier sur les vis et faites glisser vers le bas pour fixer.

Le GS108MX prend-il en charge les modules SFP+ cuivre 10 Gigabit ?

Le port 9 du GS108MX est un port RJ-45 Multi-Gigabit (10G/5G/2,5G/1G), pas un port SFP+. Il n'accepte pas de modules SFP. Pour le modèle GS108X (port SFP+), le port SFP+ ne prend en charge que les modules fibre 10G, pas les modules cuivre 10G. Les modules cuivre 1G sont en revanche compatibles.

Quelle est la consommation électrique du GS108MX ?

La consommation électrique maximale est de 4,63 W. L'adaptateur secteur fourni est de 12V CC, 1,5A.

Puis-je utiliser ce switch à l'extérieur ?

Non, ce switch est conçu pour une utilisation en intérieur uniquement. Si vous devez connecter un périphérique extérieur, celui-ci doit être correctement mis à la terre et protégé contre les surtensions. Installez un dispositif Ethernet de protection contre les surtensions entre le switch et le périphérique extérieur.

Quels modules SFP+ sont supportés par le GS108X (et GS108MX par extension) ?

Pour le GS108X (port SFP+), les modules supportés incluent : AGM731F (1000BASE-SX), AGM732F (1000BASE-LX), AGM734 (1000BASE-T cuivre), AXM761 (10GBASE-SR), AXM762 (10GBASE-LR), AXM764 (10GBASE-LR LITE), et les câbles DAC AXC761 (1m) et AXC763 (3m). Le GS108MX n'a pas de port SFP+ mais un port RJ-45 Multi-Gigabit.

Où trouver le numéro de série du switch ?

Le numéro de série est composé de 13 chiffres et se trouve imprimé sur une étiquette apposée sur le boîtier du switch. Il est nécessaire pour l'enregistrement du produit.

Que faire si un voyant de port est éteint ?

Si un voyant de port est éteint, cela signifie qu'aucune liaison n'est établie. Vérifiez que le câble Ethernet est correctement branché aux deux extrémités, que l'appareil connecté est sous tension, et que le câble est en bon état. Si le problème persiste, essayez un autre port ou un autre câble.

MODE D'EMPLOI GS108MX NETGEAR

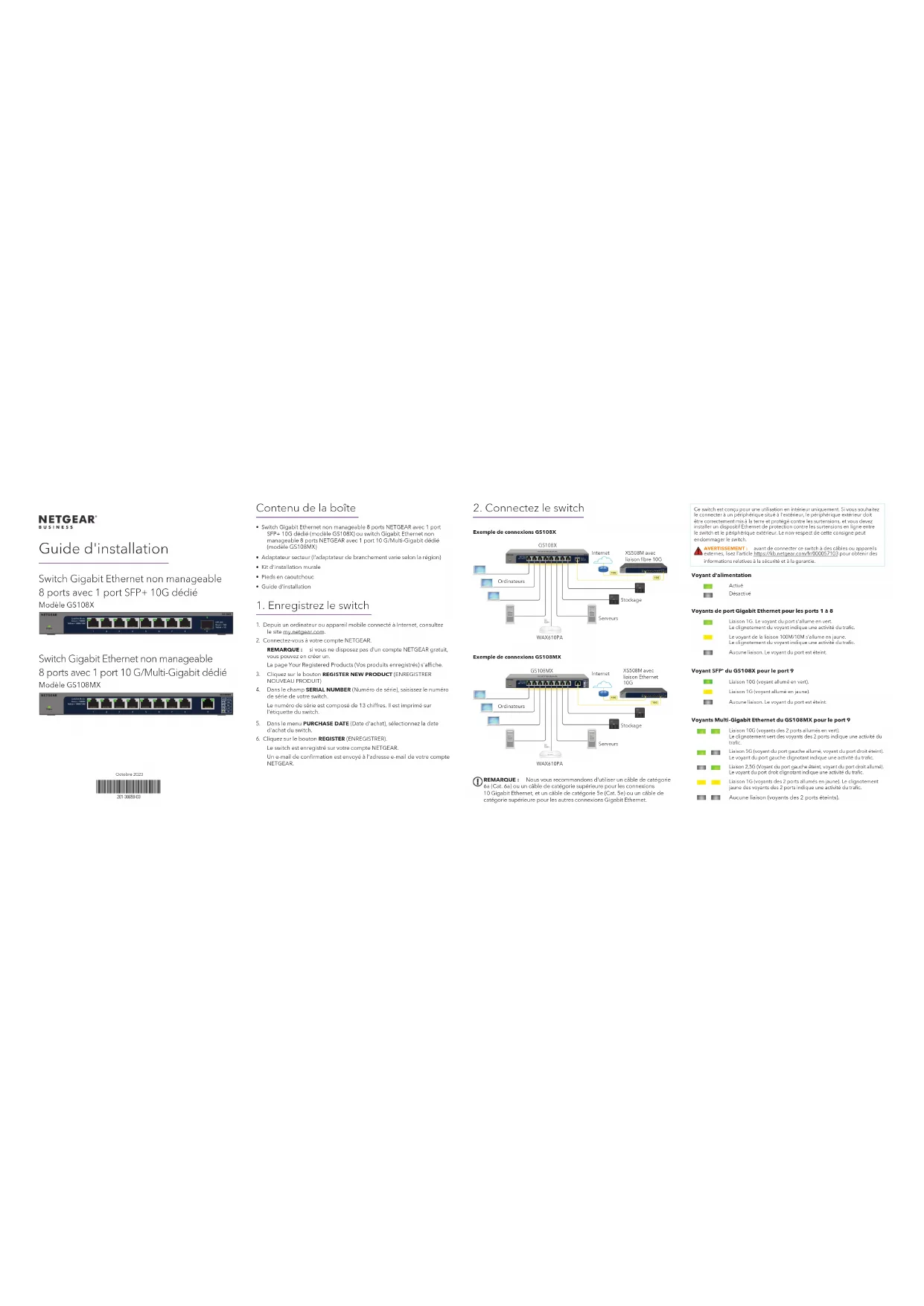

Guide d'installation

Switch Gigabit Ethernet non manageable 8 ports avec 1 port SFP+ 10G dédié

Modèle GS108X

Switch Gigabit Ethernet non manageable 8 ports avec 1 port 10 G/Multi-Gigabit dédié Modèle GS108MX

Octobre 2023

201-30659-03

Contenu de la boîte

• Switch Gigabit Ethernet non manageable 8 ports NETGEAR avec 1 port SFP+ 10G dédié (modèle GS108X) ou switch Gigabit Ethernet non manageable 8 ports NETGEAR avec 1 port 10 G/Multi-Gigabit dédié (modèle GS108MX)
• Adaptateur secteur (l'adaptateur de branchement varie selon la région)
• Kit d'installation murale
• Pieds en caoutchoud
• Guide d'installation

1. Enregistrez le switch

1. Depuis un ordinateur ou appareil mobile connecté à Internet, consultez le site my.netgear.com.
2. Connectez-vous à votre compte NETGEAR.
   REMARQUE : si vous ne disposez pas d'un compte NETGEAR gratuit, vous pouvez en créer un.
   La page Your Registered Products (Vos produits enregistrés) s'affiche.
3. Cliquez sur le bouton REGISTER NEW PRODUCT (ENREGISTRER
   NOUVEAU PRODUIT)
4. Dans le champ SERIAL NUMBER (Numéro de série), saisissez le numéro de série de votre switch.
   Le numéro de série est composé de 13 chiffres. Il est imprimé sur l'étiquette du switch.
5. Dans le menu PURCHASE DATE (Date d'achat), sélectionnez la date d'achat du switch.
6. Cliquez sur le bouton REGISTER (ENREGISTRER).
   Le switch est enregistré sur votre compte NETGEAR.
   Un e-mail de confirmation est envoyé à l'adresse e-mail de votre compte NETGEAR.

2. Connectez le switch

Exemple de connexions GS108X

Exemple de connexions GS108MX

REMARQUE : Nous vous recommandons d'utiliser un câble de catégorie 6a (Cat. 6a) ou un câble de catégorie supérieure pour les connexions 10 Gigabit Ethernet, et un câble de catégorie 5e (Cat. 5e) ou un câble de catégorie supérieure pour les autres connexions Gigabit Ethernet.

Ce switch est conçu pour une utilisation en intérieur uniquement. Si vous souhaitez le connecter à un périphérique situé à l'extérieur, le périphérique extérieur doit être correctement mis à la terre et protégé contre les surtensions, et vous devez installer un dispositif Ethernet de protection contre les surtensions en ligne entre le switch et le périphérique extérieur. Le non-respect de cette consigne peut endommager le switch.

AVERTISSEMENT : avant de connecter ce switch à des câbles ou appareils externes, lisez l'article https://kb.netgear.com/fr/000057103 pour obtenir des informations relatives à la sécurité et à la garantie.

Voyant d'alimentation

Activé

Désactivé

Voyants de port Gigabit Ethernet pour les ports 1 à 8

Liaison 1G. Le voyant du port s'allume en vert.
Le clignotement du voyant indique une activité du franc.
Le voyant de la liaison 100M/10M s allume en jaune. Le clignotement du voyant indique une activité du tr
Aucune liaison. Le voyant du port est éteint.

Voyant SFP ^+ du GS108X pour le port 9

Liaison 10G (voyant allumé en vert).

Liaison 1G (voyant allumé en jaune).

Aucune liaison. Le voyant du port est éteint.

Voyants Multi-Gigabit Ethernet du GS108MX pour le port 9

Liaison 10G (voyants des 2 ports allumés en vert).
Le clignotement vert des voyants des 2 ports indique une activité du trafic.
Liaison 5G (voyant du port gauche allumé, voyant du port droit éteint).
Le voyant du port gauche clignolant indique une activité du trafic.
Liaison 2,5G (Voyant du port gauche eteint, voyant du port droit allume). Le voyant du port droit clignotant indique une activité du trafic.
Liaison 1G (voyants des 2 ports allumés en jaune). Le clignotement
jaune des voyants des 2 ports indique une activité du trafic.
Aucune liaison (voyants des 2 ports éteints).

Montage du switch sur un mur

Nous vous recommandons d'utiliser les vis de fixation fournies. Les vis ont un diamètre de 3 mm (0,12 po) et une longueur de 20 mm (0,78 po).

1. Repérez les deux emplacements de montage sur le panneau inférieur du switch.

2. Marquez et percez deux trous en laissant un écartement de 108 mm (4,25 po) entre chaque centre dans le mur où vous souhaitez monter le travail.

Utilisez un foret de 4,7 mm (3/16 po).

Le switch doit être monté en position horizontale, ports vers le bas.

1. Insérez les chevilles fournies dans le mur et serrez les vis avec un tournevis cruciforme n°2.

Laissez une partie saillante d'environ 4 mm (0,15 po) pour chaque vis par rapport au mur afin de pouvoir insérer les vis dans les trous sur le panneau du bas.

1. Positionnez le switch de telle façon que les trous se trouvent directement devant les vis et faites glisser le switch vers le bas jusqu'à ce que la partie supérieure de chaque trou de fixation se pose directement sur la vis, fixant ainsi le switch en toute sécurité.

Caractéristiques techniques

Spécification Description

Interfaces réseau Ethernet Ports 1-8 : Gigabit Ethernet avec connecteurs RJ-45 prenant en charge les protocoles 100BASE-TX et 1000BASE-T
Port de liaison montante Port 9 GS108X : SFP+ 1G/10GPort 9 GS108MX : 10G/Multi-Gigabit (10G/5G/2,5G/1G)
Sans ventilateur 0 dBA
Adaptateur secteur Entrée CC de 12 V à 1,5 A
Consommation électrique 4,63 W
Dimensions (L x P x H) 236 x 102 x 27 mm
Poids 575 g (1,27 lb)
Température de fonctionnement	0 à 40 °C (32 à 104° F)
Humidité de fonctionnement	Humidité relative comprise entre 10 et 90 %, hors condensation
Altitude de fonctionnement maximale	3 000 m (10 000 pieds)
Température de stockage -20° à 70° C (-4 to 158° F)
Hygrométrie de stockage Humidité relative comprise entre 5 et 95 %, hors condensation
Altitude de stockage maximale	3 000 m (10 000 pieds)
Certifications et conformité aux normes électromagnétiques	Appareil FCC classe B, EU-RoHS
Certifications de sécurité CB, CE classe B, VCCI classe B, C-Tick/RCM classe B

Modules pris en charge pour le GS108X

Modèle Description
Emetteurs-récepteurs SFP 1G en fibre

AGM731F Emetteur-récepteur LC SFP 1000BASE-SX NETGEAR(multimode, 1 000 m OM4, 550 m OM3 50/125 μm, 275 mOM2/OM1 62,5/125 μm)

AGM732F

Emetteur-récepteur LC SFP 1000BASE-LX NETGEAR (monomode, 10 km 9/125 μm)

Emetteur-récepteur SFP 1G en cuivre

ATTENTION : Le port SFP+ du GS108X prend en charge 10 Gigabit sur les modules fibre uniquement. Il ne prend pas en charge les modules cuivre 10 Gigabit et ne transmet pas le trafic via un module cuivre 10 Gigabit. Cependant, les modules cuivre 1 Gigabit sont pris en charge.

AGM734

Emetteur-récepteur RJ45 SFP 1000BASE-T NETGEAR

DAC SFP+ 10G

AXC761	Câble DAC passif 1 mètre SFP+ vers SFP+ à connexion directe 10G NETGEAR
AXC763	Câble DAC passif 3 mètres SFP+ vers SFP+ à connexion directe 10G NETGEAR

Emetteur-récepteur SFP+ 10G en fibre

AXM761	Emetteur-récepteur LC SFP+ 10GBASE-SR NETGEAR (multimode, 550 m OM4, 300 m OM3 50/125 μm, 33 m OM2/OM1 62,5/125 μm)
AXM762	Emetteur-récepteur LC SFP+ 10GBASE-LR NETGEAR (monomode, 10 km 9/125 μm)
AXM764	Emetteur-récepteur LC SFP+ 10GBASE-LR LITE NETGEAR (monomode, 2 km 9/125 μm)

Support et communauté

Visitez https://www.netgear.fr/support/ pour obtenir des réponses à vos questions et accéder aux derniers téléchargements.

Vous pouvez également consulter notre communauté NETGEAR pour obtenir de bons conseils sur community.netgear.com.

Réglementation et aspects juridiques

Pour les informations à propos de la conformité réglementaire, y compris la Déclaration de conformité pour l'UE, rendez-vous sur netgear.com/fr/about/regulatory/. Avant de brancher l'alimentation, reportez-vous au document de conformité légale.

N'utilisez pas ce périphérique à l'extérieur. Si vous connectez des câbles ou des équipements situés à l'extérieur à ce switch, consultez la page kb.netgear.com/fr/000057103 pour obtenir des informations sur la sécurité et la garantie.

Applicable uniquement aux appareils 6 GHz : utilisez l'appareil en intérieur uniquement. L'utilisation d'appareils 6 GHz est interdite sur des plateformes pétrolières, à bord de voitures, trains, bateaux et avions. Exception : l'utilisation de cet appareil est autorisée à bord de grands avions lorsqu'ils volent à une altitude supérieure à 3 000 m. L'utilisation d'émetteurs dans les bandes 5,925-7,125 GHz est interdite pour le contrôle ou les communications avec des systèmes aériens de pilotage automatique.
