Type de produit	Haut-parleur coaxial
Marque	Phoenix Gold
Modèle	RX5CX
Catégorie	Haut-parleur
Configuration acoustique	2 voies (coaxial)
Tweeter	Intégré
Taille approximative	5 x 7 pouces
Emplacement de montage	Portes ou plage arrière
Compatibilité montage	Emplacements d'usine (drop-in) ou personnalisés
Composants inclus	Paire de haut-parleurs, grilles de protection, joints en mousse, joints en caoutchouc, vis, clips rapides, gabarit de découpe
Dégagement nécessaire	Profondeur suffisante pour fenêtres, ferrures structurales, amortisseur
Installation	Utiliser le gabarit fourni, clips rapides pour surfaces fragiles
Étanchéité	Joint en mousse pour montage sans grille, joint en caoutchouc avec grille
Protection contre l'eau	Recommandée (housse de pluie non incluse)
Grille de protection	Incluse, haute déviation
Entretien	Chiffon doux et sec
Sécurité	Ne pas exposer à l'eau, ne pas obstruer les ouvertures
Pièces détachées	Contacter le revendeur Phoenix Gold
Informations générales	Spécifications sujettes à modification sans préavis

FOIRE AUX QUESTIONS - RX5CX PHOENIX GOLD

Comment installer les haut-parleurs RX5CX dans ma voiture ?

L'installation peut se faire dans les emplacements d'usine existants (drop-in) ou en créant un nouvel emplacement. Utilisez le gabarit fourni pour tracer la découpe, puis fixez les haut-parleurs avec les vis et clips rapides inclus. Assurez-vous de laisser suffisamment de dégagement pour les fenêtres et autres structures. Utilisez les joints en mousse pour un montage étanche.

Puis-je installer ces haut-parleurs dans des emplacements non prévus ?

Oui, vous pouvez créer un nouvel emplacement. Vérifiez qu'il y a suffisamment de surface et de profondeur, puis utilisez le gabarit de découpe fourni. Consultez votre concessionnaire Phoenix Gold pour obtenir de l'aide si nécessaire.

Que faire si la surface de montage est en plastique ou fragile ?

Utilisez les clips rapides fournis qui font office d'écrous pour les vis. Cela permet de fixer solidement les haut-parleurs sans endommager la surface.

Comment assurer l'étanchéité du montage ?

Utilisez les joints statiques en mousse fournis entre le haut-parleur et la surface de montage. Si vous installez les haut-parleurs avec les grilles, utilisez également le joint en caoutchouc pour assurer l'étanchéité.

Faut-il utiliser une protection contre l'eau ?

Si votre véhicule n'a pas de protection intégrée, il est recommandé d'utiliser une housse de pluie ou un équivalent. Contactez votre revendeur Phoenix Gold pour plus d'informations.

La grille de protection est-elle incluse ?

Oui, une grille de protection haute déviation est fournie avec chaque paire de haut-parleurs. Utilisez-la avec le joint en caoutchouc pour un montage étanche.

Comment nettoyer les haut-parleurs ?

Nettoyez les haut-parleurs avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou d'eau, car cela pourrait endommager les composants.

Où puis-je trouver des pièces de rechange ou des accessoires ?

Contactez votre revendeur Phoenix Gold. Ils pourront vous fournir les pièces détachées et les accessoires nécessaires, comme les joints ou les grilles.

Les spécifications peuvent-elles changer ?

Oui, les spécifications sont sujettes à changement sans préavis en raison de l'amélioration continue du produit.

Que faire si je n'ai pas de gabarit de découpe ?

Le gabarit de découpe est inclus dans le produit. Si vous l'avez perdu, contactez votre revendeur pour en obtenir un nouveau, ou tracez manuellement la forme du haut-parleur en utilisant le haut-parleur lui-même comme guide.

MODE D'EMPLOI RX5CX PHOENIX GOLD

La sélection de l'emplacement de vos nouveaux haut-parleurs coaxiaux RX peut être aussi facile que l'utilisation des emplacements de fabrication ou peut nécessiter la création d'un nouvel emplacement. L'emplacement le plus courant est dans les portes, le tableau de bord ou à l'arrière du pont. Consultez votre concessionnaire Phoenix Gold pour un emplacement de montage supplémentaire et de l'assistance.

INSTALLATION DES HAUT-PARLEURS PORTES / PLAGE ARRIÈRE

1. De nombreux véhicules ont déjà des emplacements d'usine (Figure 1) pour la fonctionnalité "DROP IN" de la ligne coaxial RX. Si aucun des emplacements existants n'est disponible ou s'ils ne sont pas utilisés, vérifier l'emplacement désiré pour la découpe adéquate et des obstacles en profondeur. Assurez-vous de laisser suffisamment de dégagement pour les pistes de la fenêtre, les ferrures structurales, l'amortisseur arrière, etc
2. En supposant qu'il y a suffisamment de surface et de profondeur, utiliser le modèle fourni et retracer la découpe du haut-parleur et les trous de montage sur la surface de l'emplacement de montage
3. Si la surface de montage n'a pas une structure suffisamment solide pour accueillir les vis, (par ex. plastique, carton) utiliser les clips rapides fournis qui serviront d'écrous pour les vis fournies
4. Toujours assurer la protection pour l'eau, si elle n'est pas fournie dans le véhicule. Nous vous suggérons d'utiliser une housse de pluie ou l'équivalent. En cas de doute, veuillez contacter votre revendeur Phoenix Gold.

INSTALLATION DU HAUT PARLEUR SANS GRILLES

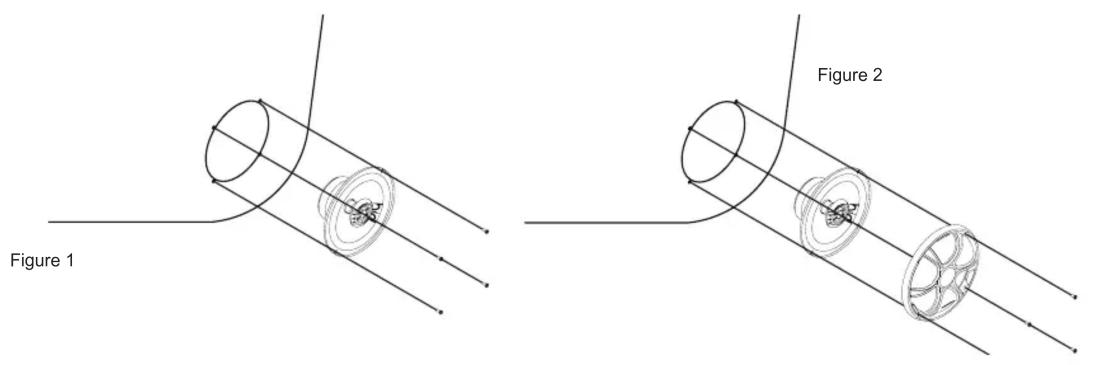

Phoenix Gold a fourni un joint statique de montage en mousse. Lors de l'installation de vos nouveaux haut-parleurs coaxiaux dans une usine, assurez-vous d'utiliser les joints statiques de montage en mousse comme le montre la figure 1. Pour les haut-parleurs montés à l'envers, placez le joint en mousse en face du haut-parleur. Ceci assurera un joint étanche à l'air pour vos haut-parleurs RX.

INSTALLATION DU HAUT PARLEUR AVEC GRILLES

Pour plus d'applications sur mesure, ou des cas où la grille d'usine n'est pas utilisée, une grille de protection de haute déviation a été fournie. Assurez-vous d'utiliser le joint en caoutchouc afin d'obtenir un joint étanche à l'air.

Lors de l'installation de vos nouveaux haut-parleurs coaxiaux avec la grille RX fournie, utilisez la figure 2.

NB : Les spécifications sont sujettes à changer sans préavis en raison de l'amélioration continuelle du produit.
