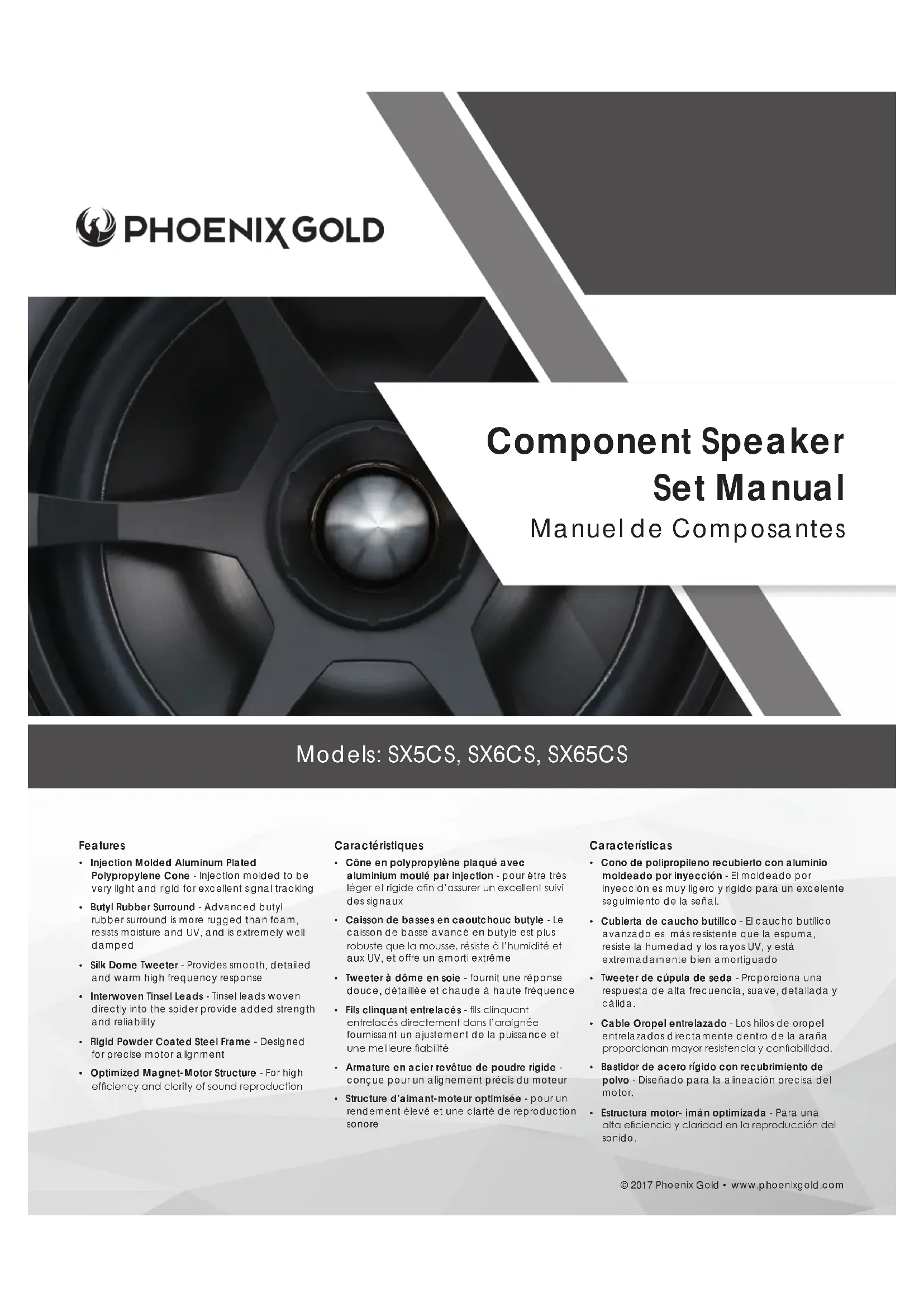

MODE D'EMPLOI SX65CS PHOENIX GOLD

• Cône en polypropylène plaqué avec aluminium moulé par injection - pour être très léger et rigide an d’assurer un excellent suivi des signaux

• Caisson de basses en caoutchouc butyle - Le caisson de basse avancé en butyle est plus robuste que la mousse, résiste à l’humidité et aux UV, et offre un amorti extrême

• Tweeter à dôme en soie - fournit une réponse douce, détaillée et chaude à haute fréquence

• Fils clinquant entrelacés - ls clinquant entrelacés directement dans l’araignée fournissant un ajustement de la puissance et une meilleure abilité

• Armature en acier revêtue de poudre rigide - conçue pour un alignement précis du moteur

• Structure d’aimant-moteur optimisée - pour un rendement élevé et une clarté de reproduction sonore Características

La sélection de l’emplacement de vos nouveaux Système de Composantes SX peut être aussi facile que l’utilisation des emplacements de fabrication ou peut nécessiter la création d’un nouvel emplacement. L’emplacement le plus courant est dans les portes, le tableau de bord ou à l’arrière du pont. Consultez votre concessionnaire Phoenix Gold pour un emplacement de montage supplémentaire et de l’assistance. INSTALLATION DES HAUT-PARLEURS PORTES / PLAGE ARRIÈRE de Composantes SX peut être aussi facile que l’utilisation des emplacements de fabrication ou peut nécessiter la création d’un nouvel emplacement. L’emplacement le plus courant est dans les portes, le tableau de bord ou à l’arrière du pont. Consultez votre concessionnai

1. En supposant qu’il y a sufsamment de surface et de

profondeur, utiliser le modèle fourni et retracer la découpe du haut-parleur et les trous de montage sur la surface de l’emplacement de montage

2. Si la surface de montage n’a pas une structure

sufsamment solide pour accueillir les vis, (par ex. plastique, carton) utiliser les clips rapides fournis qui serviront d’écrous pour les vis fournies

3. Toujours assurer la protection pour l’eau, si elle n’est pas

fournie dans le véhicule. Nous vous suggérons d’utiliser une housse de pluie ou l’équivalent. En cas de doute, veuillez contacter votre revendeur Phoenix Gold.

INSTALLATION DU HAUT PARLEUR SANS GRILLES

Phoenix Gold a fourni un joint statique de montage en mousse. Lors de l’installation de vos nouveaux systéme de composantes dans une usine, assurez-vous d’utiliser les joints statiques de montage en mousse comme le montre la gure 1. Pour les haut-parleurs montés à l’envers, placez le joint en mousse en face du haut-parleur. Ceci assurera un joint étanche à l’air pour vos haut-parleurs SX.

INSTALLATION DU HAUT PARLEUR AVEC GRILLES

Pour plus d’applications sur mesure, ou des cas où la grille d’usine n’est pas utilisée, une grille de protection de haute déviation a été fournie. Assurezvous d’utiliser le joint en caoutchouc an d’obtenir un joint étanche à l’air. Lors de l’installation de vos nouveaux systéme de composantes avec la grille Ti fournie, utilisez la gure 2.

AJUSTEMENT DES HAUT-PARLEURS D’AIGUS

Les haut-parleurs d’aigus 20 mm pivotent dans leurs boîtiers. Quand ils sont montés en bas de la porte, ajustez les haut- parleurs d’aigus vers le haut pour une meilleure performance. S’ils sont installés derrière le tableau de bord ou la planche de bord, ajustez les haut-parleurs d’aigus loin du pare-brise an de réduire les réexions destructrices.

RACCORDEMENT DU RÉPARTITEUR

Le Répartiteur fourni avec la composante SX ensemble est optimisé pour donner le résultat le plus précis dans la voiture. Utilisez uniquement le répartiteur fourni ; l’utilisation de tout autre répartiteur peut entraîner des dommages à une ou plusieurs des composantes SX. Connectez la sortie gauche de l’amplicateur au répartiteur pour le volet gauche et la sortie droite de l’amplicateur au répartiteur pour le volet droit. Ensuite, connectez votre composante woofer et les haut- parleurs d’aigus au répartiteur correspondant, en observant la polarité (+ au +, - à -). (Figure 3) SX5CS SX6CS SX65CS

Nous vous suggérons de choisir un emplacement pour les répartiteurs au sein de la cabine du véhicule, tels que les panneaux aux pieds ou près de l’amplicateur. Si les répartiteurs doivent être montés dans la porte, montez les entre la barrière d’humidité et le panneau interne de la porte. LES DÉGÂTS CAUSES PAR L’HUMIDITÉ ANNULERONT VOTRE GARANTIE. COMMUTATEUR DE RÉGLAGE DU HAUT-PARLEUR D’AIGUS Lors de l’installation de votre système de Composant SX, il est possible qu’il soit bon de régler la conguration de votre haut-parleur d’aigus an qu’il coïncide à votre application spécique. Phoenix Gold a fourni un commutateur de réglage du haut-parleur d’aigus dans le répartiteur du Système de Composant SX. Pour accéder au commutateur, vous devez tout d’abord enlever le couvercle du répartiteur en pinçant les attaches sur le côté du dispositif (voir photo ci-dessous) et tournez doucement le couvercle dans le sens contraire des aiguilles d’une montre. Une fois le couvercle retiré, vous verrez un commutateur situé au centre de la carte de circuit. Pour augmenter la sortie du haut –parleur d’aigus, mettez le commutateur en position +2dB. Si ce commutateur se trouve en position +2dB et que vous souhaitez réduire la sortie du haut- parleur d’aigus, mettez le commutateur en position 0dB. Une fois que votre répartiteur est conguré, remettez le couvercle en place en le centrant au-dessus de la carte de circuit et appuyez sur celui-ci jusqu’à ce qu’il se remette en place. Vous devez faire cela pour chacun des deux répartiteurs, y compris avec le Système de Composant SX. Le processus est le même dans tous les cas.

INSTALLATION DU HAUT-PARLEUR D’AIGUS ENCASTRABLE

Avec une variété d’options de montage fournies, le haut- parleur d’aigus de la série Ti est facile à installer dans n’importe quel véhicule. Chaque composante Ti est livrée avec un montage encastrable et un kit d’installation en surface. Pour d’autres congurations de montage personnalisées, veuillez contacter votre revendeur autorisé Phoenix Gold. Encastrables : Pour optimiser l’installation du haut-parleur d’aigus, utilisez l’option Encastrables. L’encastrable nécessite 19mm de profondeur et un trou de 46.5mm dans la surface de montage. (gure 5) Les haut-parleurs d’aigus SX pivotent dans leurs boîtiers. Cela permet à l’utilisateur d’aligner le haut-parleur d’aigus pendant le processus d’installation pour optimiser les résultats d’écoute. Pour de meilleurs résultats, essayez toujours de maintenir l’égalité des distances entre le haut-parleur d’aigus de droite et celui de gauche et la position d’écoute. Pour cela vous devez monter aussi bas et profond que possible dans le panneau pour le pieds ou haut et en profondeur dans le tableau de bord, selon l’installation. Soyez très prudent pour les installations dans le tableau de bord pour ne pas rééchir le haut-parleur d’aigus hors du pare-brise : cela augmente les réexions et peut réduire beaucoup la qualité globale du système d’écoute. Pour l’installation dans le panneau de la porte, essayez d’ajuster le hautparleur d’aigus vers l’auditeur pour optimiser les performances à haute fréquence. ANNEAU DE RETENUE MONTAGE A RAS - Déplacer l’anneau de retenue audessus du boîtier du haut-parleur d’aigus sur la coupe interne. Tourner l’anneau de retenue pour bloquer les trois pièces en place.

BOÎTIER DU HAUT-PARLEUR D’AIGUS

COUPE INTERNE Un fois les pièces internes assemblées, faites les glisser dans la coupe externe et emboîter pour remettre en place. COUPE EXTERNE

DISPOSITIF DE RETENUE DE RESSORT

Le dispositif de retenue de ressort est ce qui fait tenir la coupe externe en place. Une petite vis (fournie) attache le dispositif de retenue à la coupe externe. Faire passer le câble du haut- parleur à travers la coupe externe et pressez l’ensemble dans le trou. Serrez la vis de telle façon que les attaches de retenue xent la coupe externe au mur.

Options pour le montage en surface : Des vis sont fournis si on fait un trou dans le panneau de la porte ou dans une autre surface de montage, ce qui n’est pas une option. Assurez-vous que l’emplacement du montage en surface n’est pas affecté par le mouvement des passagers susceptibles d’endommager le haut-parleur d’aigus. (Figure 6)

ANNEAU DE RETENUE MONTAGE EN SURFACE

Déplacer l’anneau de retenue au-dessus du boîtier du haut- parleur d’aigus sur la coupe externe. Tourner l’anneau de retenue pour bloquer les trois pièces en place. NB :Les spécications sont sujettes à changer sans préavis en raison de l’amélioration continuelle du produit.A Power Brand of AAMP Global. 15500 Lightwave Drive, Suite 202 Clearwater, Florida 33760 P: 866-788-4237 [e-mail] www.phoenixgold.com © Copyright 2017 Designed and Engineered in the USA Made in China Phoenix Gold Product Warranty
