Type de produit	Haut-parleur coaxial 2 voies
Marque	Phoenix Gold
Modèle	RX57CX
Taille (nominale)	5 x 7 pouces (13 x 18 cm)
Puissance RMS	50 Watts
Puissance maximale	150 Watts
Impédance	4 ohms
Sensibilité	90 dB
Réponse en fréquence	60 Hz - 20 kHz
Matériau du cône	Polypropylène
Tweeter	1 pouce (25 mm)
Type d'aimant	Ferrite
Type d'installation	Encastrement (drop-in) ou sur plaque
Diamètre de découpe	140 x 200 mm
Profondeur de montage	60 mm
Accessoires fournis	Grilles, joints en mousse, joints en caoutchouc, vis, clips rapides, gabarit
Utilisation	Enceintes de voiture
Garantie	1 an
Poids	1.5 kg (la paire)

FOIRE AUX QUESTIONS - RX57CX PHOENIX GOLD

Comment installer les haut-parleurs RX57CX dans des emplacements d'usine ?

Pour une installation 'drop-in', utilisez les joints en mousse fournis afin d'assurer l'étanchéité à l'air. Reportez-vous à la figure 1 du manuel.

Que faire si la surface de montage est fragile (plastique, carton) ?

Utilisez les clips rapides fournis qui serviront d'écrous pour les vis. Cela renforcera la fixation.

Faut-il installer une protection contre l'eau ?

Oui, si le véhicule n'en possède pas, utilisez une housse de pluie ou équivalent. Contactez votre revendeur Phoenix Gold en cas de doute.

Comment installer les haut-parleurs avec les grilles fournies ?

Suivez la figure 2 du manuel. Utilisez le joint en caoutchouc pour obtenir un joint étanche à l'air entre la grille et le haut-parleur.

Puis-je utiliser les haut-parleurs sans grilles ?

Oui, mais assurez-vous d'utiliser le joint statique en mousse pour le montage sans grille, comme illustré à la figure 1.

Quelle est la puissance recommandée pour l'amplificateur ?

La puissance RMS est de 50 Watts. Un ampli délivrant 30 à 60 Watts RMS par canal est idéal.

Quelles sont les dimensions exactes du haut-parleur ?

Le haut-parleur fait 5 x 7 pouces (13 x 18 cm). La découpe nécessaire est d'environ 140 x 200 mm avec une profondeur de montage de 60 mm.

Puis-je monter ces haut-parleurs dans une porte de voiture ?

Oui, c'est l'emplacement le plus courant. Assurez-vous de laisser suffisamment de dégagement pour les vitres et autres obstacles.

Où trouver des pièces de rechange pour le RX57CX ?

Contactez votre revendeur Phoenix Gold. Les grilles et joints sont fournis ; pour d'autres pièces, consultez le service après-vente.

Que faire si je perds la notice d'utilisation ?

Téléchargez la notice au format PDF gratuitement sur notice-facile.com ou contactez le support Phoenix Gold.

MODE D'EMPLOI RX57CX PHOENIX GOLD

La sélection de l'emplacement de vos nouveaux haut-parleurs coaxiaux RX peut être aussi facile que l'utilisation des emplacements de fabrication ou peut nécessiter la création d'un nouvel emplacement. L'emplacement le plus courant est dans les portes, le tableau de bord ou à l'arrière du pont. Consultez votre concessionnaire Phoenix Gold pour un emplacement de montage supplémentaire et de l'assistance.

INSTALLATION DES HAUT-PARLEURS PORTES / PLAGE ARRIÈRE

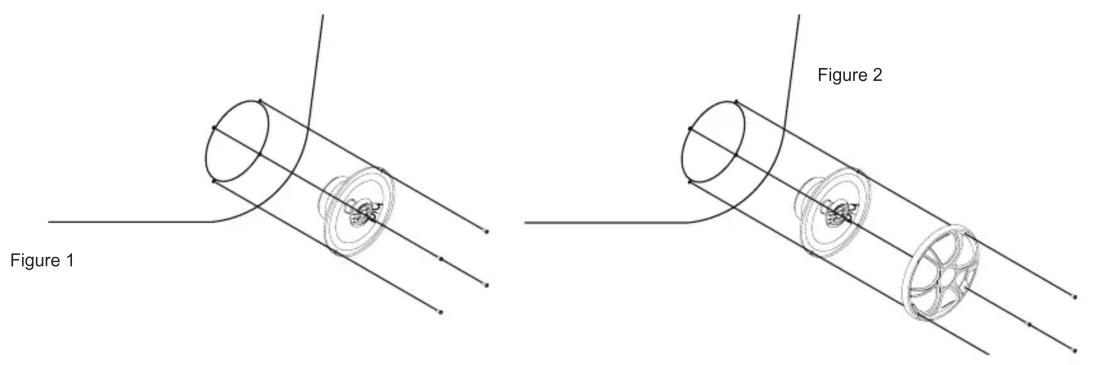

1. De nombreux véhicules ont déjà des emplacements d'usine (Figure 1) pour la fonctionnalité "DROP IN" de la ligne coaxial RX. Si aucun des emplacements existants n'est disponible ou s'ils ne sont pas utilisés, vérifier l'emplacement désiré pour la découpe adéquate et des obstacles en profondeur. Assurez-vous de laisser suffisamment de dégagement pour les pistes de la fenêtre, les ferrures structurales, l'amortisseur arrière, etc
2. En supposant qu'il y a suffisamment de surface et de profondeur, utiliser le modèle fourni et retracer la découpe du haut-parleur et les trous de montage sur la surface de l'emplacement de montage
3. Si la surface de montage n'a pas une structure suffisamment solide pour accueillir les vis, (par ex. plastique, carton) utiliser les clips rapides fournis qui serviront d'écrous pour les vis fournies
4. Toujours assurer la protection pour l'eau, si elle n'est pas fournie dans le véhicule. Nous vous suggérons d'utiliser une housse de pluie ou l'équivalent. En cas de doute, veuillez contacter votre revendeur Phoenix Gold.

INSTALLATION DU HAUT PARLEUR SANS GRILLES

Phoenix Gold a fourni un joint statique de montage en mousse. Lors de l'installation de vos nouveaux haut-parleurs coaxiaux dans une usine, assurez-vous d'utiliser les joints statiques de montage en mousse comme le montre la figure 1. Pour les haut-parleurs montés à l'envers, placez le joint en mousse en face du haut-parleur. Ceci assurera un joint étanche à l'air pour vos haut-parleurs RX.

INSTALLATION DU HAUT PARLEUR AVEC GRILLES

Pour plus d'applications sur mesure, ou des cas où la grille d'usine n'est pas utilisée, une grille de protection de haute déviation a été fournie. Assurez-vous d'utiliser le joint en caoutchouc afin d'obtenir un joint étanche à l'air.

Lors de l'installation de vos nouveaux haut-parleurs coaxiaux avec la grille RX fournie, utilisez la figure 2.

NB : Les spécifications sont sujettes à changer sans préavis en raison de l'amélioration continuelle du produit.
