Type de produit	Haut-parleur coaxial
Marque	Phoenix Gold
Modèle	RX46CX
Taille nominale	4 x 6 pouces (10 x 15 cm)
Impédance	4 ohms
Type d'installation	Encastrement dans porte ou plage arrière
Montage	Avec ou sans grille (grille fournie)
Joint d'étanchéité	Joint en mousse inclus
Clips de montage	Clips rapides inclus pour surfaces fragiles
Vis de montage	Vis fournies
Protection contre l'eau	Housse de pluie recommandée
Accessoires fournis	Joint en mousse, grille, clips, vis
Utilisation	Haut-parleur coaxial pour automobile
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter l'humidité
Sécurité	Vérifier le dégagement pour les fenêtres et structures ; ne pas exposer à l'eau
Réparabilité	Contacter un professionnel Phoenix Gold pour toute réparation
Informations générales	Notice d'utilisation disponible au format PDF gratuit

FOIRE AUX QUESTIONS - RX46CX PHOENIX GOLD

Comment installer le haut-parleur RX46CX dans une porte de voiture ?

Assurez-vous qu'il y a suffisamment de dégagement en profondeur. Utilisez le gabarit fourni pour tracer la découpe et les trous de montage. Si la surface est fragile, utilisez les clips rapides fournis comme écrous. Placez le joint en mousse entre le haut-parleur et la surface pour assurer l'étanchéité.

Quelle est la différence entre le montage avec et sans grille ?

Le montage sans grille utilise le joint en mousse pour un joint étanche, tandis que le montage avec grille utilise un joint en caoutchouc pour fixer la grille de protection. La grille offre une protection contre les chocs et la poussière.

Comment utiliser le joint en mousse fourni ?

Le joint en mousse se place entre le haut-parleur et la surface de montage. Pour un montage inversé, placez-le côté face au haut-parleur. Il assure un joint étanche à l'air.

Que faire si la surface de montage est en plastique ou carton ?

Utilisez les clips rapides fournis qui servent d'écrous pour les vis. Cela renforce la fixation et évite d'endommager la surface.

Comment protéger le haut-parleur de l'eau ?

Si le véhicule ne fournit pas de protection, installez une housse de pluie ou équivalent. Contactez votre revendeur Phoenix Gold pour des conseils.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un crayon ou feutre pour tracer, d'une scie ou outil de découpe, d'un tournevis ou perceuse pour les vis. Les vis et clips sont fournis.

Puis-je installer le haut-parleur dans un emplacement d'usine existant ?

Oui, si l'emplacement correspond à la taille 4x6 pouces, vous pouvez utiliser le montage DROP IN. Sinon, il faudra créer un nouvel emplacement.

Comment fixer la grille de protection ?

Placez le joint en caoutchouc sur le haut-parleur, puis la grille par-dessus. Fixez-la avec les vis fournies. Assurez-vous qu'elle est bien centrée.

Que faire en cas de problème de profondeur insuffisante ?

Vérifiez les obstacles comme les pistes de fenêtre ou amortisseurs. Si nécessaire, choisissez un autre emplacement ou contactez un installateur professionnel.

Où trouver la notice complète du RX46CX ?

La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez aussi demander une traduction par email.

MODE D'EMPLOI RX46CX PHOENIX GOLD

La sélection de l'emplacement de vos nouveaux haut-parleurs coaxiaux RX peut être aussi facile que l'utilisation des emplacements de fabrication ou peut nécessiter la création d'un nouvel emplacement. L'emplacement le plus courant est dans les portes, le tableau de bord ou à l'arrière du pont. Consultez votre concessionnaire Phoenix Gold pour un emplacement de montage supplémentaire et de l'assistance.

INSTALLATION DES HAUT-PARLEURS PORTES / PLAGE ARRIÈRE

1. De nombreux véhicules ont déjà des emplacements d'usine (Figure 1) pour la fonctionnalité "DROP IN" de la ligne coaxial RX. Si aucun des emplacements existants n'est disponible ou s'ils ne sont pas utilisés, vérifier l'emplacement désiré pour la découpe adéquate et des obstacles en profondeur. Assurez-vous de laisser suffisamment de dégagement pour les pistes de la fenêtre, les ferrures structurales, l'amortisseur arrière, etc
2. En supposant qu'il y a suffisamment de surface et de profondeur, utiliser le modèle fourni et retracer la découpe du haut-parleur et les trous de montage sur la surface de l'emplacement de montage
3. Si la surface de montage n'a pas une structure suffisamment solide pour accueillir les vis, (par ex. plastique, carton) utiliser les clips rapides fournis qui serviront d'écrous pour les vis fournies
4. Toujours assurer la protection pour l'eau, si elle n'est pas fournie dans le véhicule. Nous vous suggérons d'utiliser une housse de pluie ou l'équivalent. En cas de doute, veuillez contacter votre revendeur Phoenix Gold.

INSTALLATION DU HAUT PARLEUR SANS GRILLES

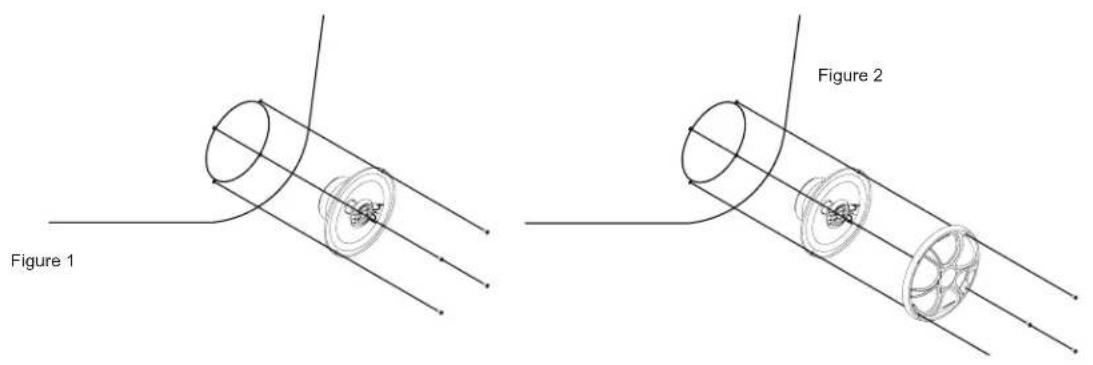

Phoenix Gold a fourni un joint statique de montage en mousse. Lors de l'installation de vos nouveaux haut-parleurs coaxiaux dans une usine, assurez-vous d'utiliser les joints statiques de montage en mousse comme le montre la figure 1. Pour les haut-parleurs montés à l'envers, placez le joint en mousse en face du haut-parleur. Ceci assurera un joint étanche à l'air pour vos haut-parleurs RX.

INSTALLATION DU HAUT PARLEUR AVEC GRILLES

Pour plus d'applications sur mesure, ou des cas où la grille d'usine n'est pas utilisée, une grille de protection de haute déviation a été fournie. Assurez-vous d'utiliser le joint en caoutchouc afin d'obtenir un joint étanche à l'air.

Lors de l'installation de vos nouveaux haut-parleurs coaxiaux avec la grille RX fournie, utilisez la figure 2.

NB : Les spécifications sont sujettes à changer sans préavis en raison de l'amélioration continuelle du produit.
