Type de produit	Haut-parleur coaxial
Marque	Phoenix Gold
Modèle	RX4CX
Catégorie	Haut-parleur
Utilisation	Installation dans véhicule (portes, plage arrière, tableau de bord)
Matériaux	Joint de montage en mousse, grille de protection en métal
Accessoires fournis	Joint de montage en mousse, grille de protection, clips rapides, vis
Type d'installation	Encastrement (drop-in) ou montage avec grille
Dimensions	Standard pour installation dans véhicule (non spécifié)
Poids	Standard pour haut-parleur coaxial (non spécifié)
Alimentation	Passif (non amplifié)
Fonctions principales	Reproduction audio de qualité
Entretien et nettoyage	Protection contre l'eau recommandée (housse de pluie)
Sécurité	Dégagement pour fenêtres, ferrures structurales, amortisseur arrière
Pièces détachées et réparabilité	Joints de montage et grilles disponibles
Informations générales	Notice d'utilisation disponible en PDF gratuitement

FOIRE AUX QUESTIONS - RX4CX PHOENIX GOLD

Quelle est la fonction principale du haut-parleur RX4CX ?

Le haut-parleur RX4CX de Phoenix Gold est un haut-parleur coaxial destiné à la reproduction audio dans les véhicules.

Dans quels emplacements puis-je installer ce haut-parleur ?

Il peut être installé dans les portes, le tableau de bord ou la plage arrière du véhicule, en utilisant les emplacements d'usine ou en créant de nouveaux emplacements.

Quels accessoires sont fournis avec le RX4CX ?

Le kit comprend un joint de montage en mousse, une grille de protection, des clips rapides et des vis.

Dois-je utiliser une protection contre l'eau ?

Oui, il est recommandé d'utiliser une housse de pluie ou équivalent pour protéger le haut-parleur de l'eau, surtout si le véhicule n'en fournit pas.

Comment installer le haut-parleur sans grille ?

Utilisez le joint statique de montage en mousse fourni pour assurer un joint étanche à l'air, en plaçant le joint entre le haut-parleur et la surface de montage.

Comment installer le haut-parleur avec la grille fournie ?

Placez le joint en caoutchouc entre la grille et le haut-parleur pour assurer l'étanchéité, puis fixez la grille avec les vis fournies.

Que faire si la surface de montage est en plastique ou carton ?

Utilisez les clips rapides fournis qui servent d'écrous pour les vis, afin d'assurer une fixation solide.

Y a-t-il des précautions de sécurité à prendre lors de l'installation ?

Assurez-vous de laisser un dégagement suffisant pour les pistes de fenêtre, les ferrures structurales et l'amortisseur arrière.

Puis-je télécharger la notice d'utilisation ?

Oui, la notice d'utilisation est disponible gratuitement au format PDF sur le site notice-facile.com.

Les spécifications peuvent-elles changer ?

Oui, les spécifications sont sujettes à changement sans préavis en raison de l'amélioration continue du produit.

MODE D'EMPLOI RX4CX PHOENIX GOLD

La sélection de l'emplacement de vos nouveaux haut-parleurs coaxiaux RX peut être aussi facile que l'utilisation des emplacements de fabrication ou peut nécessiter la création d'un nouvel emplacement. L'emplacement le plus courant est dans les portes, le tableau de bord ou à l'arrière du pont. Consultez votre concessionnaire Phoenix Gold pour un emplacement de montage supplémentaire et de l'assistance.

INSTALLATION DES HAUT-PARLEURS PORTES / PLAGE ARRIÈRE

1. De nombreux véhicules ont déjà des emplacements d'usine (Figure 1) pour la fonctionnalité "DROP IN" de la ligne coaxial RX. Si aucun des emplacements existants n'est disponible ou s'ils ne sont pas utilisés, vérifier l'emplacement désiré pour la découpe adéquate et des obstacles en profondeur. Assurez-vous de laisser suffisamment de dégagement pour les pistes de la fenêtre, les ferrures structurales, l'amortisseur arrière, etc
2. En supposant qu'il y a suffisamment de surface et de profondeur, utiliser le modèle fourni et retracer la découpe du haut-parleur et les trous de montage sur la surface de l'emplacement de montage
3. Si la surface de montage n'a pas une structure suffisamment solide pour accueillir les vis, (par ex. plastique, carton) utiliser les clips rapides fournis qui serviront d'écrous pour les vis fournies
4. Toujours assurer la protection pour l'eau, si elle n'est pas fournie dans le véhicule. Nous vous suggérons d'utiliser une housse de pluie ou l'équivalent. En cas de doute, veuillez contacter votre revendeur Phoenix Gold.

INSTALLATION DU HAUT PARLEUR SANS GRILLES

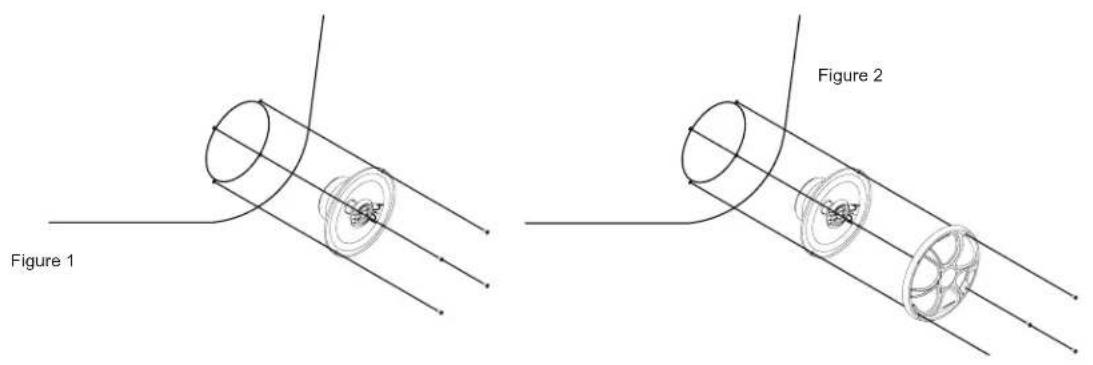

Phoenix Gold a fourni un joint statique de montage en mousse. Lors de l'installation de vos nouveaux haut-parleurs coaxiaux dans une usine, assurez-vous d'utiliser les joints statiques de montage en mousse comme le montre la figure 1. Pour les haut-parleurs montés à l'envers, placez le joint en mousse en face du haut-parleur. Ceci assurera un joint étanche à l'air pour vos haut-parleurs RX.

INSTALLATION DU HAUT PARLEUR AVEC GRILLES

Pour plus d'applications sur mesure, ou des cas où la grille d'usine n'est pas utilisée, une grille de protection de haute déviation a été fournie. Assurez-vous d'utiliser le joint en caoutchouc afin d'obtenir un joint étanche à l'air.

Lors de l'installation de vos nouveaux haut-parleurs coaxiaux avec la grille RX fournie, utilisez la figure 2.

NB : Les spécifications sont sujettes à changer sans préavis en raison de l'amélioration continuelle du produit.
