Type de produit	Switch industriel Rail DIN Fast Ethernet PoE+ à 5 ports
Marque	TRENDnet
Modèle	TI-PE50
Alimentation	48 – 56 V DC, consommation 1,68 W
Ports réseau	5 ports Fast Ethernet 10/100 Mbps avec PoE+
Montage	Rail DIN, mural ou sur bureau
Dimensions (L x P x H)	Environ 120 x 80 x 30 mm
Poids	Environ 0,4 kg
Indicateurs LED	Alimentation, liaison/activité par port
Température de fonctionnement	-40°C à 75°C (industriel)
Normes de sécurité	EN 62368-1, directives CEM et Basse Tension
Accessoires inclus	Bornier détachable, fixation Rail DIN, plaques murales, guide d'installation rapide
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon sec et non abrasif
Consignes de sécurité	Couper le courant avant toute manipulation ; respecter la tension et le courant maximaux indiqués
Pièces détachées et réparabilité	Pas de pièces réparables par l'utilisateur ; contacter le support technique
Garantie	Consulter la notice pour les conditions de garantie

FOIRE AUX QUESTIONS - TI-PE50 TRENDNET

Comment installer le TI-PE50 sur un rail DIN ?

Fixez le support de fixation Rail DIN au switch, accrochez le haut du support sur le rail, puis pivotez l'appareil vers le bas jusqu'à entendre un clic.

Quelle alimentation utiliser pour ce switch ?

Utilisez une alimentation DC de 48 à 56 V, par exemple le modèle TI-S12048 (48V/2,5A) vendu séparément.

Le switch supporte-t-il le PoE ?

Oui, le TI-PE50 prend en charge le PoE+ sur tous ses ports, avec une puissance totale dépendante de l'alimentation.

Que signifient les LED sur le panneau avant ?

La LED Power indique l'alimentation. Chaque port a une LED Lien/Activité : verte pour liaison, clignotante pour activité.

Puis-je monter le switch au mur ?

Oui, utilisez les plaques de fixation murale fournies. Fixez-les au switch, puis vissez l'ensemble au mur.

Quelle est la consommation électrique maximale ?

La consommation maximale du TI-PE50 est de 1,68 W (hors PoE). La consommation totale dépend des périphériques PoE connectés.

Que faire si le switch ne s'allume pas ?

Vérifiez la connexion de l'alimentation et la polarité du bornier. Assurez-vous que la source DC fournit la tension correcte (48-56V).

Le boîtier chauffe-t-il normalement ?

Oui, un léger échauffement est normal. Ce switch est conçu pour une plage de température de -40°C à 75°C sans ventilateur.

Puis utiliser une alimentation PoE pour alimenter le switch ?

Non, le TI-PE50 nécessite une alimentation DC sur le bornier. L'entrée PoE n'est pas disponible sur ce modèle.

Comment nettoyer le switch ?

Débranchez l'appareil, puis essuyez-le avec un chiffon doux et sec. N'utilisez pas de produit liquide ou abrasif.

MODE D'EMPLOI TI-PE50 TRENDNET

1. Avant de commencer
2. Références rapides
3. Configurer le switch pour la gestion du réseau local

19 Deutsch

Consignes de sécurité

• Coupez le courant avant de brancher ou retirer quelque module ou câble que ce soit. La tension électrique correcte exacte est indiquée sur l'étiquette du produit. Vérifiez le voltage de votre source d'alimentation afin de vous assurer d'utiliser la pièce adéquate. N'utilisez PAS un voltage supérieur au voltage maximum mentionné sur l'étiquette du produit.
• Calculez le courant maximum possible sur chaque câble d'alimentation et sur les câbles communs. Respectez tous les codes électriques indiquant le courant maximum accepté par chaque taille de fil. Si le courant dépasse les indications maximales, le câblage pourrait surchauffer et provoquer des dégâts importants à votre matériel.

1. Avant de commencer

Contenu de l'emballage

• TI-PE50 / TI-PE80 / TI-PG50 / TI-PG80 / TI-PG62 / TI-PG62B / TI-PG80B
• Guide d'installation rapide
- Bornier détachable
- Fixation Rail DIN
- Plaques pour fixation murale

• Réseau existant
- Alimentation électrique

Consommation Électrique

Modèle de switch	Consommation électrique	Fourchette de tension d'entrée DC
TI-PE50	1.68W	48 – 56V DC
TI-PE80	5.76W	48 – 56V DC
TI-PG50	2.24W	48 – 56V DC
TI-PG80	5.76W	48 – 56V DC
TI-PG62	5W	48 – 56V DC
TI-PG62B	2.24W	12 – 56V DC
TI-PG80B	5W	12 – 56V DC

Alimentation

Modèle de Alimentation électrique	Puissance max. Fourni	Sortie DC	Type
TI-S12048	120W	48V / 2.5A	Rail DIN
TI-S15052	150W	52V / 2.89A	Rail DIN
TI-S24048	240W	48V / 5A	Rail DIN
TI-S24052	240W	52V / 4.61A	Rail DIN
TI-S48048	480W	48V / 10A	Rail DIN

Remarque: Sélectionnez l'alimentation électrique appropriée en fonction du modèle de switch que vous avez acheté.

2. Référence rapides

Remarque: Le modèle du switch et l'alimentation peuvent être différents de ceux montrés dans l'exemple ci-dessous.

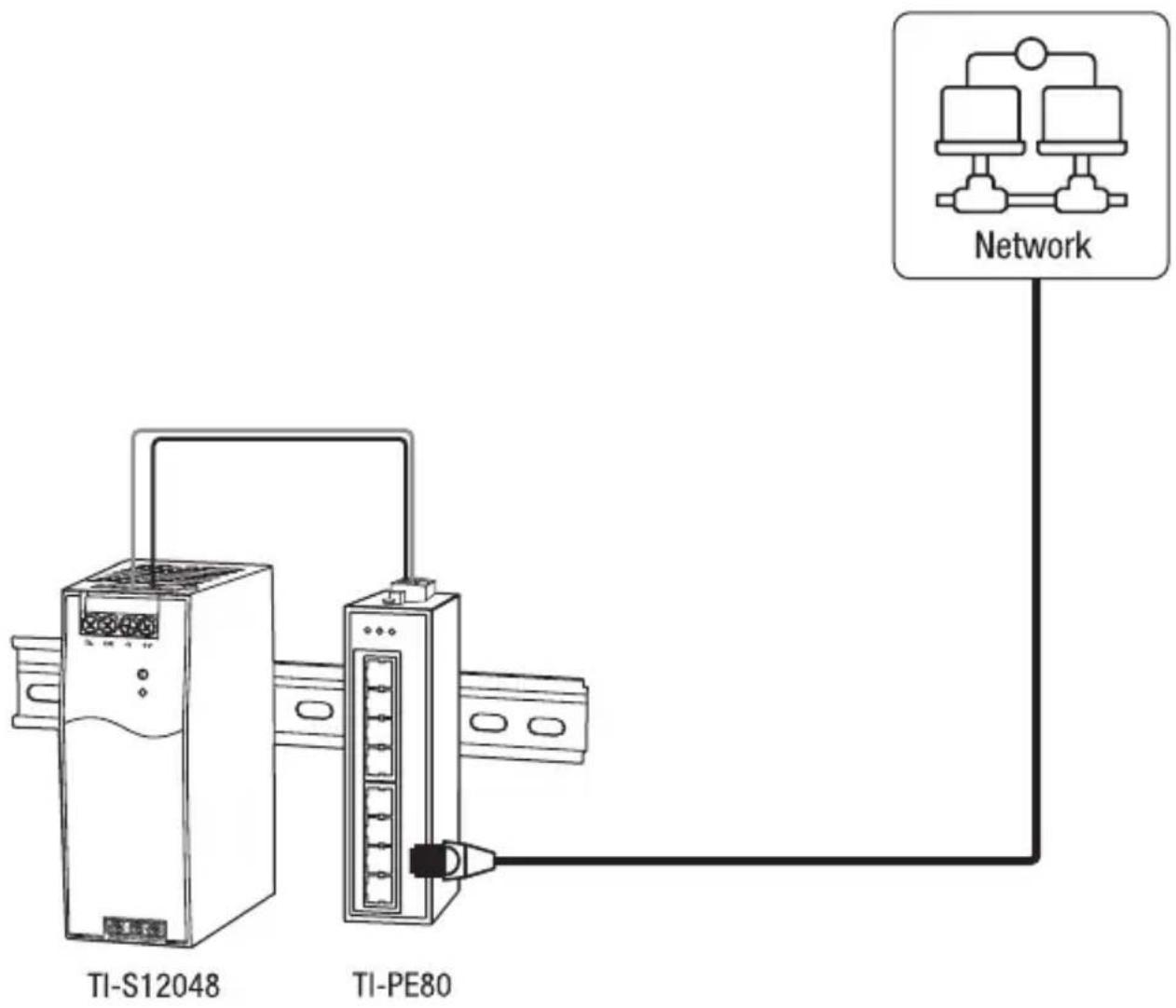

TI-S12048 TI-PE80 Network

3. Installation du matériel

Le Switch peut être placé sur un bureau, sur un mur ou fixé sur un Rail DIN.

Instructions de fixation sur Rail DIN

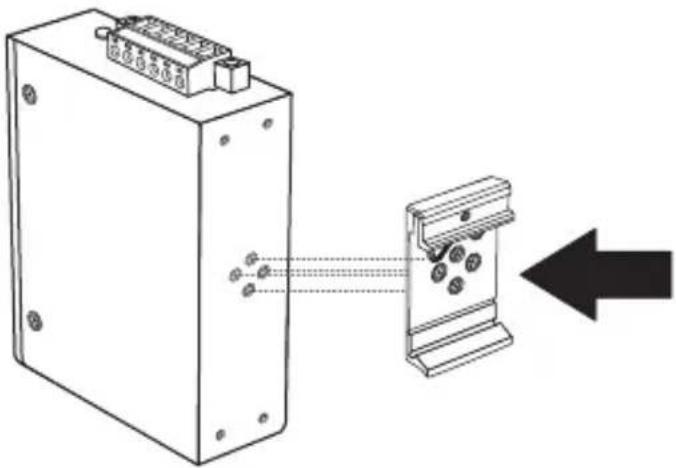

1. Fixez le support de fixation Rail DIN au switch.

Remarque: Le switch peut être différent de celui montré dans les exemples ci-dessous.

1. Installez le appareil en face du Rail DIN et accrochez le support de fixation au-dessus du rail.
2. Faites pivoter l'appareil vers le bas en direction du rail afin de le fixer à son emplacement. Un clic vous avertira lorsqu'il est en place.

Installation de l'appareil

1. Pour enlever le appareil, appuyez vers le bas afin de libérer le bas du Rail DIN et faites-le pivoter hors du rail.

Instructions de fixation murale

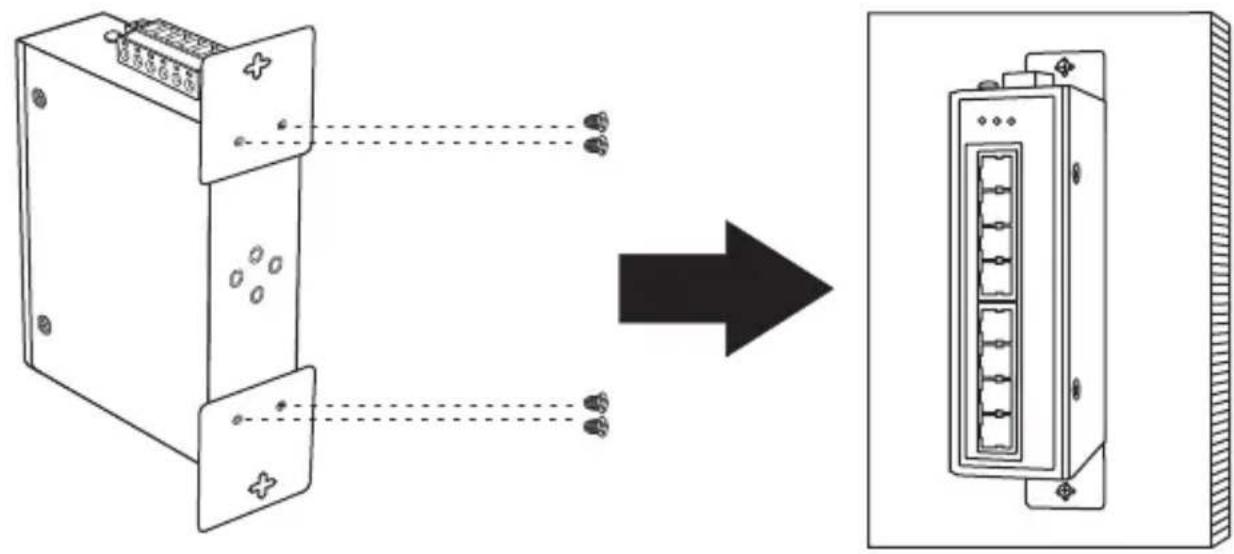

1. Fixez les plaques de fixation murale à l'switch.
2. Installez le appareil.

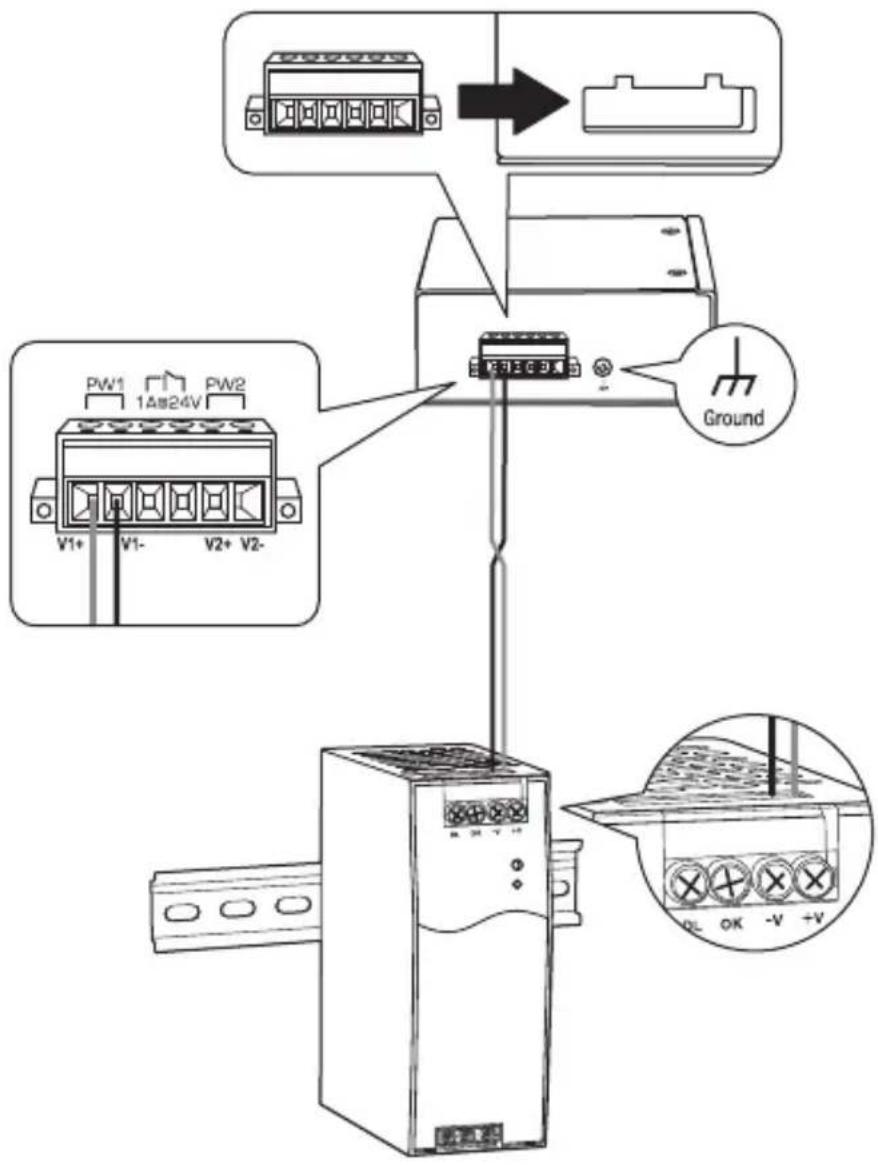

1. Connectez l'alimentation électrique (vendu séparément) au bornier fourni (comme illustré ci-dessous) et fixez-le à l'aide de vis.

Remarque: Respecter les polarités.

1. Attachez la borne d'alimentation à l'appareil, connectez le câble neutre au sol et alimentez l'adaptateur secteur.

Remarque: Le modèle du switch et l'alimentation peuvent être différents de ceux montrés dans l'exemple ci-dessous. Les borniers peuvent comporter 4 broches (double entrée d'alimentation uniquement) ou 6 broches (double entrée d'alimentation avec sortie relais d'alarme) avec des différences d'identification.

1. Connectez une source et les périphériques réseau au switch. Vérifiez les LED afin de confirmer que les connexions sont établies. Votre installation est terminée.

Remarque: Veuillez vous reporter à la section Définition des LED des pages 8-11 pour plus de détails sur votre modèle de switch.

Si disponible sur votre switch, la fiche DIN à 4 broches peut également être utilisée comme entrée d'alimentation supplémentaire (adaptateur 48VDC3000 vendu séparément).

Modèle: TI-PE50 / TI-PE80 / TI-PG50 / TI-PG80 / TI-PG62 / TI-PG62B / TI-PG80B

Nom du produit: Switch Rail DIN Fast Ethernet PoE+ industriel à 5 ports Switch Rail DIN Fast Ethernet PoE+ industriel à 8 ports Switch Rail DIN PoE+ Gigabit industriel à 5 ports Switch Rail DIN PoE+ Gigabit industriel à 8 ports Switch Rail DIN PoE+ Gigabit industriel renforcé à 7 ports Switch Rail DIN PoE+ Gigabit industriel à 7 ports (12 – 56V) Switch Rail DIN PoE+ Gigabit industriel à 8 ports (24 – 56V)

Nom Commercial: TRENDnet

TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.

Sécurité EN 62368-1:2014 (Seconde Édition)

CEM	EN 55032:2015	IEC 61000-4-5: 2014/A1:2017
	AS/NZS CISPR 32:2015	IEC 61000-4-6: 2013/COR1:2015
	EN 55035:2017/A11:2020	IEC 61000-4-8: 2009
	IEC 61000-4-2: 2008	EN 61000-6-4: 2007 + A1:2011 (TI-PG62B)
	IEC 61000-4-3: 2020	EN 55011: 2009 + A1: 2010 (TI-PG62B)
	IEC 61000-4-4: 2012	EN 50155:2007 (Clause 5.4, 5.5) (TI-PG62B)

Ce produit est conforme à la directives suivante.

Directives:	Directive CEM 2014/30/UE
	Directive RoHS 2011/65/UE
	Directive 2015/863/UE (RoHS 3)
	Directive WEEE 2012/19/UE
	REACH Réglement (CE) N° 1907/2006
	Directive Basse Tension 2014/35/UE

Date: 24 septembre, 2024

Nom: Sonny Su

Position: Vice-président de Technologie
