BRBK-HSD2 - Carte électronique SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte électronique de sortie HD/SD
Marque	Sony
Modèle	BRBK-HSD2
Dimensions (L x H x P)	134 × 25,6 × 74,6 mm
Poids	120 g environ
Alimentation	12 V CC (fournie par la caméra)
Consommation électrique	2,9 W maximum
Connecteurs de sortie	3 connecteurs BNC (type BNC)
Signal de sortie	HD-SDI (SMPTE292M) ou SD-SDI (SMPTE259M), commutable
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	20% à 80% (sans condensation)
Température de stockage	-20 °C à +60 °C
Humidité de stockage	20% à 95% (sans condensation)
Accessoires fournis	Mode d'emploi
Utilisation prévue	Conversion et émission d'images HD/SD depuis caméra BRC-Z330 ou module BRU-SF10
Précautions	Éviter températures extrêmes, sources magnétiques, vibrations, et chocs
Conformité	Classe A ; norme NMB-003 (Canada) ; avertissement interférences radio
Réparabilité	Aucune information de réparation fournie ; contacter le service après-vente agréé Sony

FOIRE AUX QUESTIONS - BRBK-HSD2 SONY

Comment installer la carte BRBK-HSD2 ?

L'installation doit être effectuée en suivant le mode d'emploi fourni avec la caméra BRC-Z330. Consultez ce manuel pour les procédures détaillées.

Avec quels appareils la carte BRBK-HSD2 est-elle compatible ?

Cette carte est conçue exclusivement pour la caméra vidéo couleur BRC-Z330 HD ou le module multiplex optique HD BRU-SF10 de Sony.

Quelle est la différence entre les signaux HD-SDI et SD-SDI ?

Le signal HD-SDI (haute définition) est conforme à la norme SMPTE292M, tandis que le SD-SDI (définition standard) est conforme à SMPTE259M. La carte permet de commuter entre les deux via un sélecteur.

Comment nettoyer et entretenir la carte ?

Évitez d'utiliser des solvants ou produits abrasifs. Utilisez un chiffon doux et sec. Débranchez l'appareil avant tout nettoyage. Consultez le mode d'emploi pour plus de détails.

Quelles précautions de sécurité dois-je respecter ?

N'utilisez pas la carte dans des environnements extrêmes (température hors 0-40°C, humidité >80%). Évitez l'exposition directe au soleil, les sources magnétiques ou électromagnétiques puissantes, et les vibrations.

Où puis-je trouver des pièces détachées pour la BRBK-HSD2 ?

Aucune pièce détachée n'est fournie directement. Contactez le service après-vente agréé Sony pour toute réparation ou remplacement.

La carte peut-elle être réparée par l'utilisateur ?

Non, l'utilisateur ne doit pas ouvrir la carte. Toute intervention doit être effectuée par un technicien qualifié après-vente Sony.

Quelle est la consommation électrique de la carte ?

La puissance consommée est de 2,9 W maximum, fournie par la caméra via le connecteur d'alimentation 12 V CC.

Cette carte est-elle conforme aux normes européennes ?

Oui, il s'agit d'un produit de Classe A. Cependant, dans un environnement domestique, il peut provoquer des interférences radio. En cas de problème, contactez le service après-vente Sony.

Quels accessoires sont inclus avec la carte ?

Le seul accessoire fourni est le mode d'emploi. La carte elle-même ne nécessite aucun câble ou support supplémentaire pour son installation.

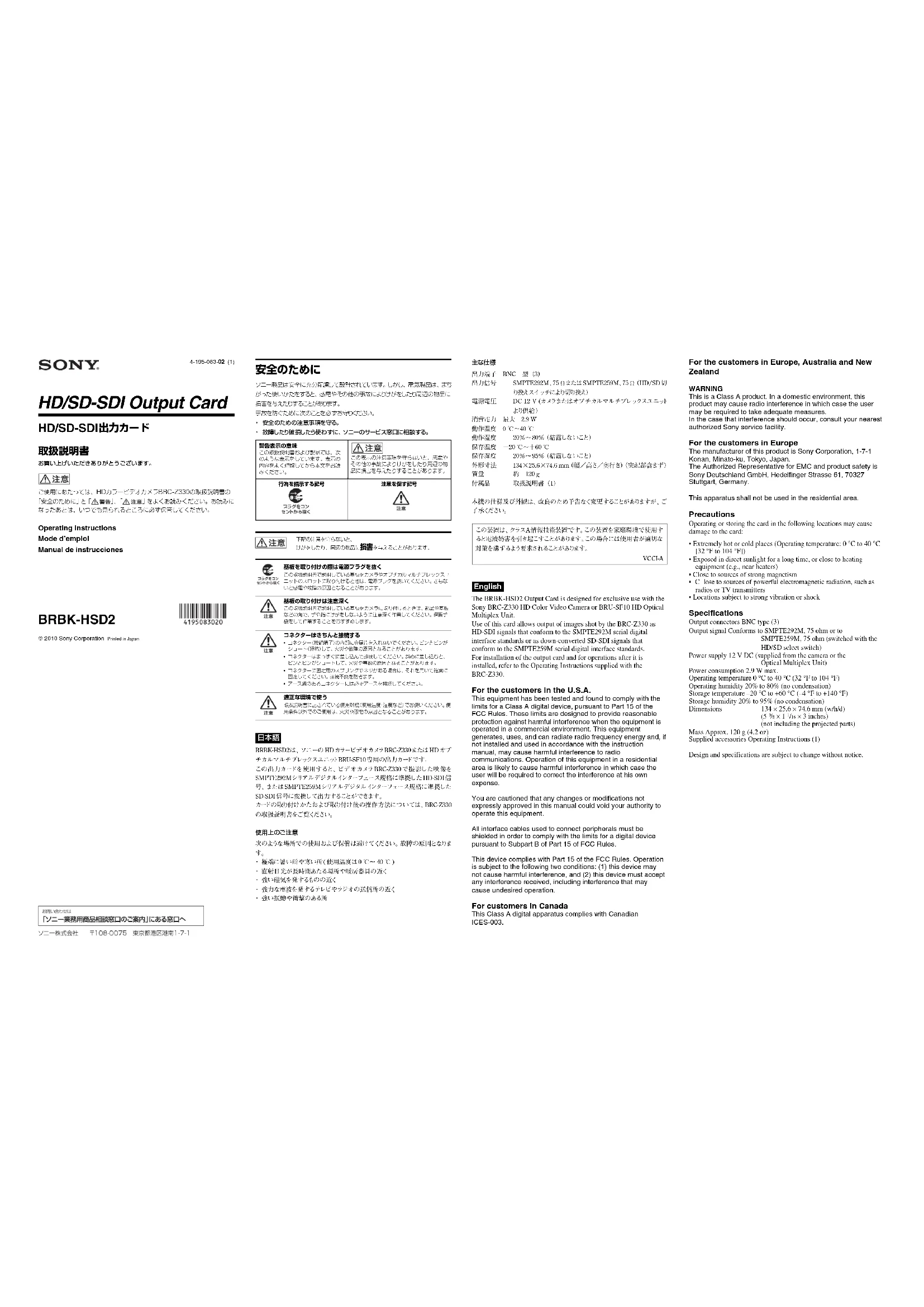

MODE D'EMPLOI BRBK-HSD2 SONY

La carte de sortie BRBK-HSD2 est conçue pour une utilisation exclusive avec la caméra vidéo couleur BRC-Z330 HD ou module multiplex optique HD BRU-SF10 de Sony.

L'utilisation de cette carte permet d'émettre des images filmées par la caméra BRC-Z330 en les convertissant en signaux HD-SDI conformes aux normes d'interface série numérique SMPTE292M ou en les convertissant à la baisse en signaux SD-SDI conformes aux normes d'interface série numérique SMPTE259M.

Pour installer la carte de sortie et effectuer les opérations qui suivent l'installation, consultez le mode d'emploi fourni avec la caméra BRC-Z330.

Pour les clients au Canada

Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Pour les clients en Europe, Australie et Nouvelle-Zélande

AVERTISSEMENT

Il s'agit d'un produit de Classe A. Dans un environnement domestique, cet appareil peut provoquer des interférences radio, dans ce cas l'utilisateur peut être amené à prendre des mesures appropriées. Si des interférences se produisent, contactez votre service après-vente agréé Sony.

Pour les clients en Europe

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japon. Le représentant autorisé pour EMC et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne.

Ne pas utiliser cet appareil dans une zone résidentielle.

Précautions

La carte risque de subir des dommages si elle est utilisée ou rangée dans les emplacements suivants :

- Endroits extrêmement chauds ou froids (température de

fonctionnement : 0 °C a 40 °C [32 °F à 104 °F] • Endroits exposés directement aux rayons du soleil pour une période prolongée, ou près d'un appareil de chauffage (par exemple près d'un radiateur)

- P rès de sources magnétiques puissantes - Près de sources de rayonnement électromagnétique puissantes, comme par exemple les postes de radio et les téléviseurs - Emplacements sujets à des vibrations fortes ou à des chocs

Spécifications

Connecteurs de sortie Type BNC (3)

Signal de sortie Conforme aux normes SMPTE292M, 75 ohms ou aux normes SMPTE259M, 75 ohms (commuté avec le sélecteur HD/ SD)

Alimentation électrique 12 V CC (fournie par la caméra)

Puissance consommée 2,9 W maximum Température de fonctionnement

0 °C à 40 °C (32 °F à 104 °F)

Humidité de fonctionnement

20% à 80% (sans condensation) Température de stockage -20 °C à +60 °C (-4 °F à +140 °F) Humidité de stockage 20% à 95% (sans condensation) Dimensions 134 × 25,6 × 74,6 mm (l/h/p) (5 ³/₈ × 1 ¹/₁₆ × 3 pouces) (pièces saillantes non comprises)

Poids 120 g (4,2 oz) environ Accessoires fournis Mode d'emploi (1)

La conception et les spécifications sont susceptibles d'être modifiées sans préavis.
