Caractéristiques techniques	Profilé en aluminium, puissance de 260W, température de couleur ajustable de 3000K à 6000K, flux lumineux de 26000 lumens.
Utilisation	Idéal pour les studios de photographie, les événements en direct, et les installations scéniques.
Maintenance et réparation	Vérifier régulièrement les connexions électriques, nettoyer les lentilles pour maintenir la qualité de l'éclairage.
Sécurité	Utiliser uniquement avec des câbles et des prises conformes aux normes de sécurité, éviter l'exposition à l'eau.
Informations générales	Garantie de 2 ans, poids de 3.5 kg, dimensions de 60 x 10 x 10 cm, compatible avec les systèmes de contrôle DMX.

FOIRE AUX QUESTIONS - TS-260C7 Profile Engine INFINITY

Comment puis-je installer le INFINITY TS-260C7 Profile Engine ?

Pour installer le INFINITY TS-260C7, suivez le manuel d'installation fourni. Assurez-vous que l'appareil est monté sur une surface stable et que les câbles d'alimentation sont correctement connectés.

Pourquoi mon INFINITY TS-260C7 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement alimenté et que le câble d'alimentation est en bon état. Assurez-vous également que l'interrupteur est en position 'ON'.

Comment puis-je changer les couleurs de lumière sur le INFINITY TS-260C7 ?

Utilisez la télécommande ou l'application de contrôle si disponible. Consultez le manuel d'utilisation pour des instructions détaillées sur les différentes options de couleur.

L'éclairage clignote, que dois-je faire ?

Le clignotement peut être causé par une connexion instable. Vérifiez tous les câbles et connexions. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment effectuer une réinitialisation d'usine sur le INFINITY TS-260C7 ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que les lumières clignotent. Consultez le manuel pour plus de détails.

Quels types de supports sont compatibles avec le INFINITY TS-260C7 ?

Le INFINITY TS-260C7 est compatible avec la plupart des supports standards pour éclairage professionnel. Assurez-vous de vérifier le poids et les dimensions pour une installation sécurisée.

Où puis-je trouver des pièces de rechange pour le INFINITY TS-260C7 ?

Vous pouvez trouver des pièces de rechange sur le site web du fabricant ou auprès de revendeurs agréés. Assurez-vous de spécifier le modèle lors de votre demande.

Comment nettoyer le INFINITY TS-260C7 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

MODE D'EMPLOI TS-260C7 Profile Engine INFINITY

Code commande : 200010

Micrologiciel version 1.01

Table des matières

Avertissement....3

Consignes de sécurité ....3

Conditions d'utilisation....5

Fixation....5

Branchement à la prise secteur....6

Instructions de renvoi ....7

Réclamations....7

Description de l'appareil ....8

Accessoires en option....9

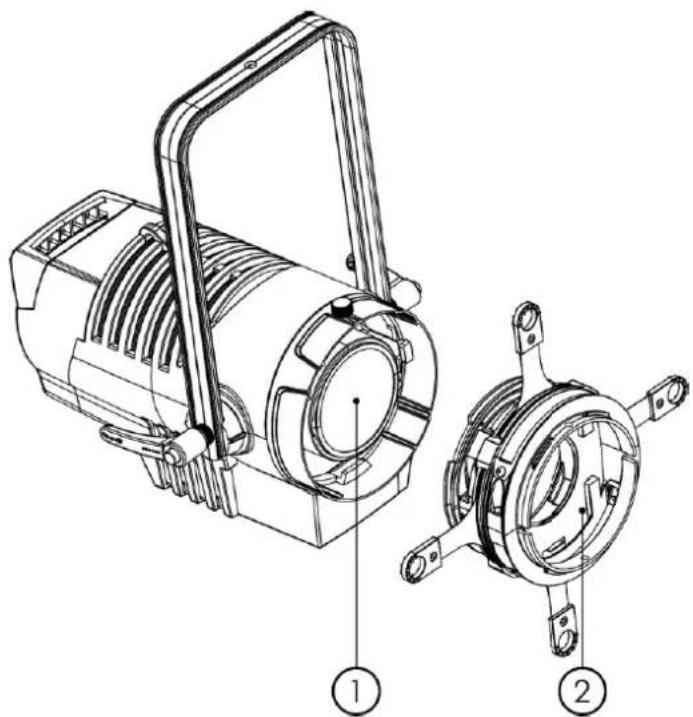

Présentation....9

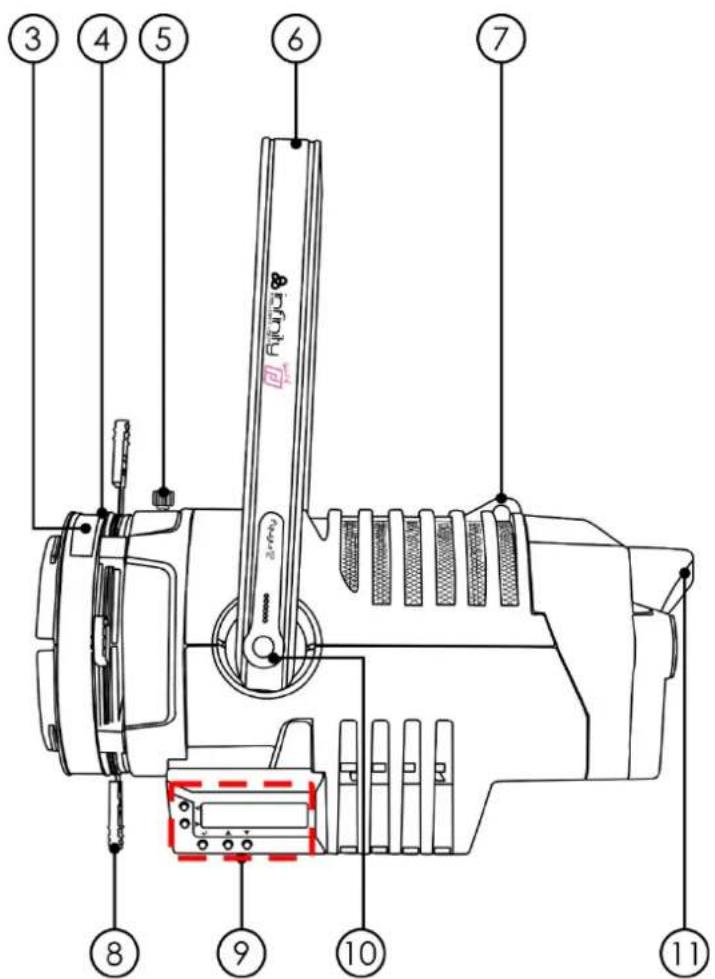

Côté....10

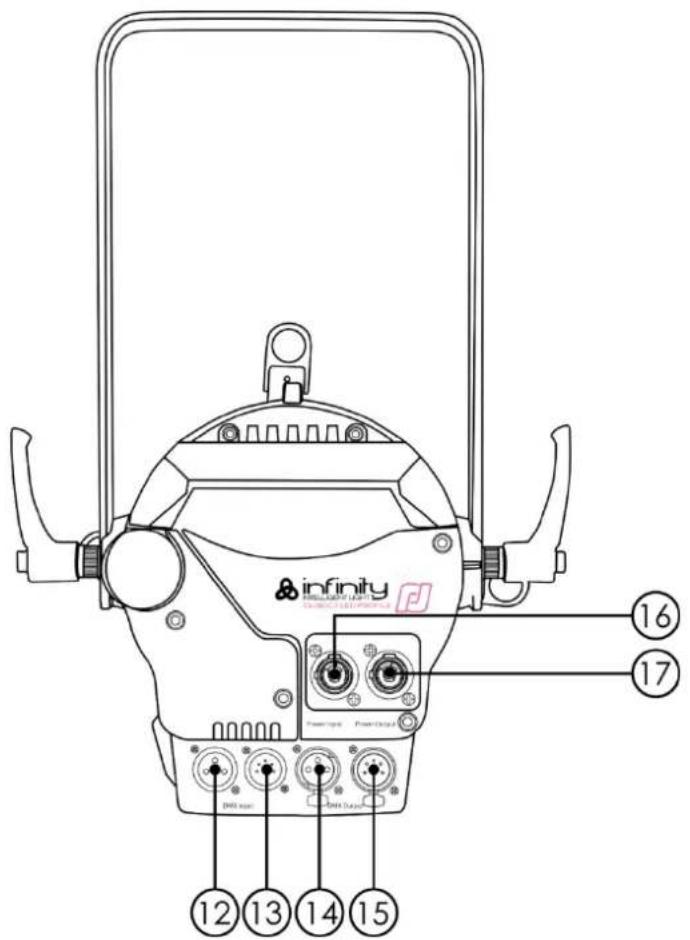

Panneau arrière ....11

Installation....11

Réglage et utilisation ....11

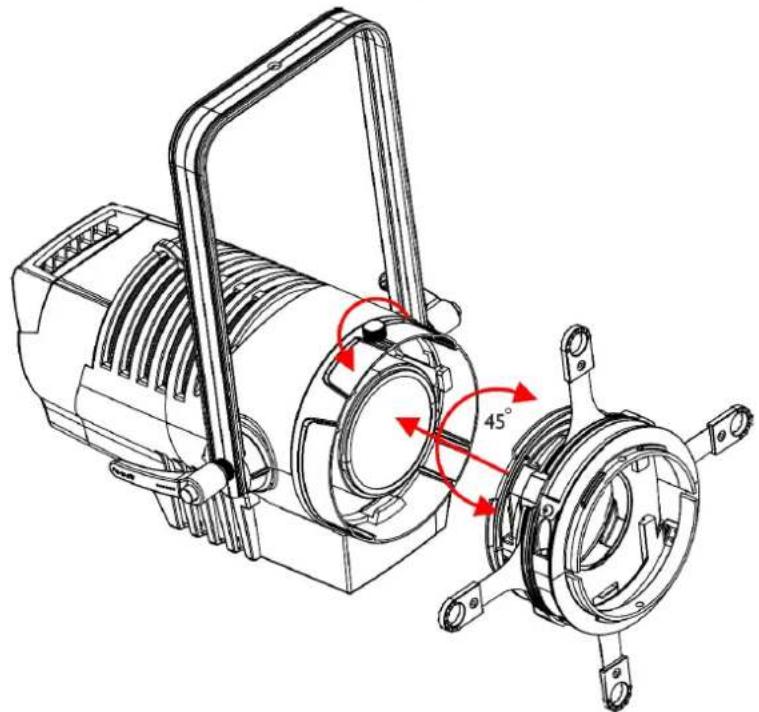

Installation de l'assemblage de l'obturateur....12

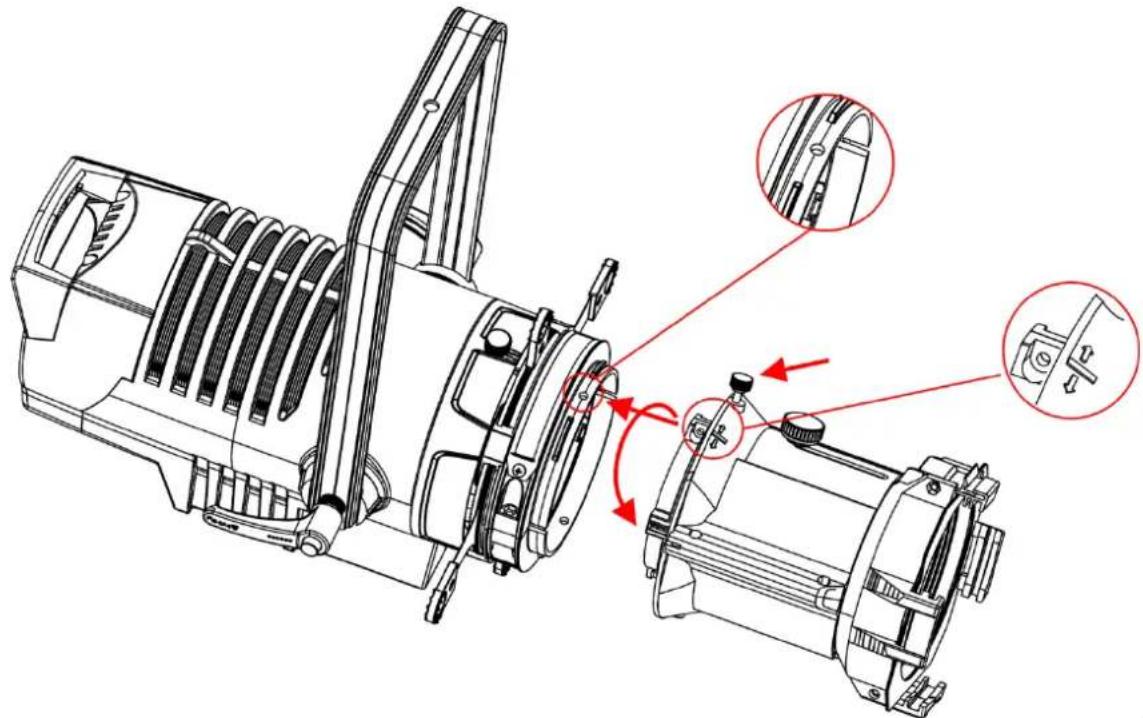

Installation du tube à lentilles fixe....13

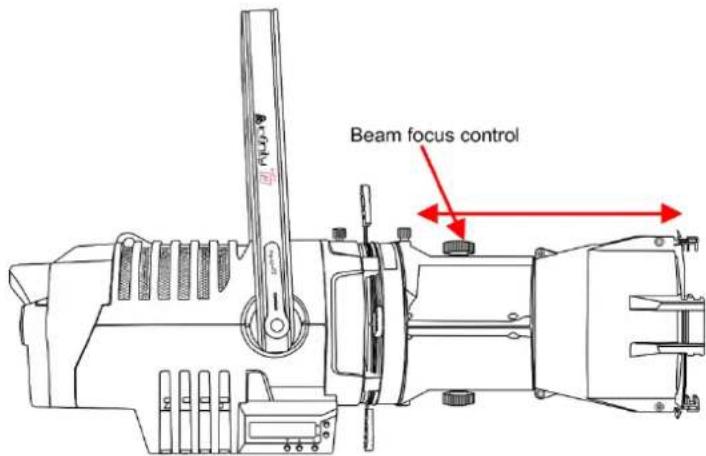

Utilisation du tube à lentilles fixe ....13

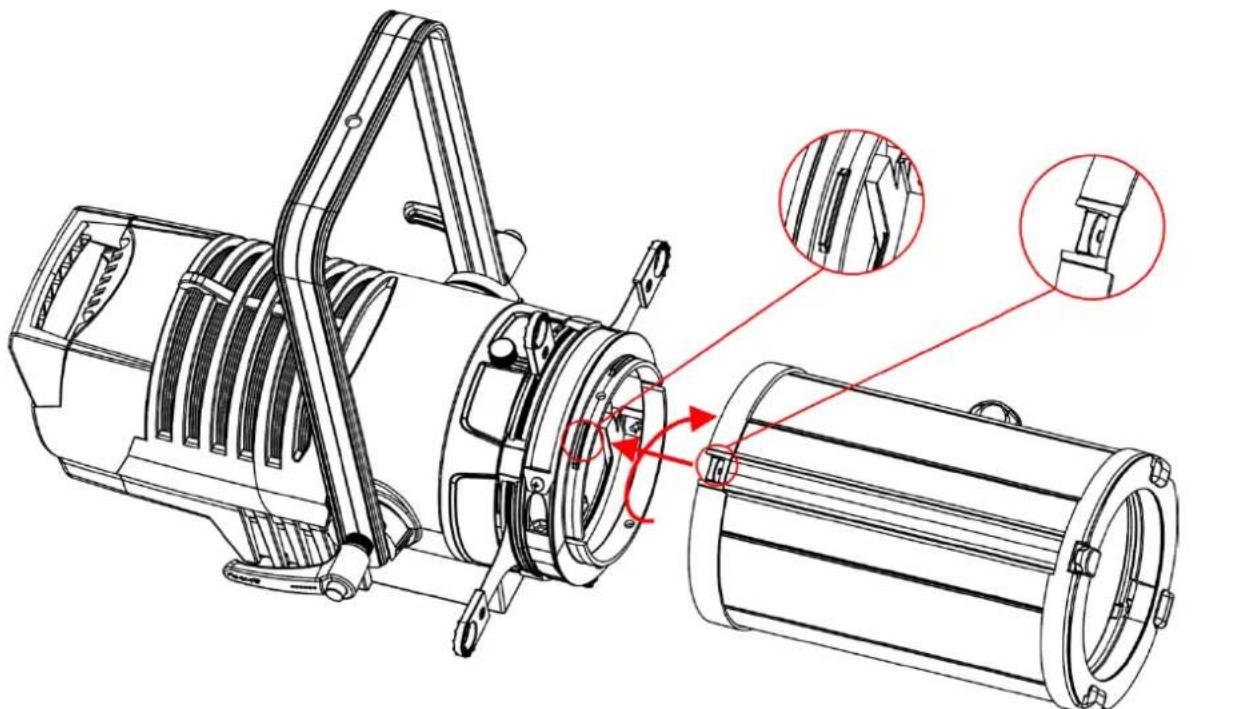

Installation du tube à lentilles pour zoom 14

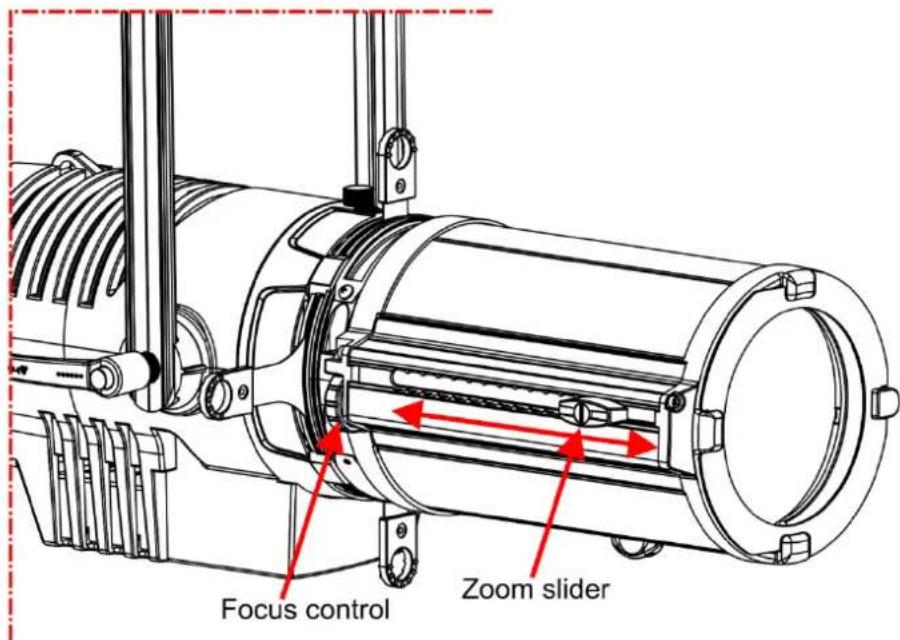

Utilisation du tube à lentilles pour zoom....14

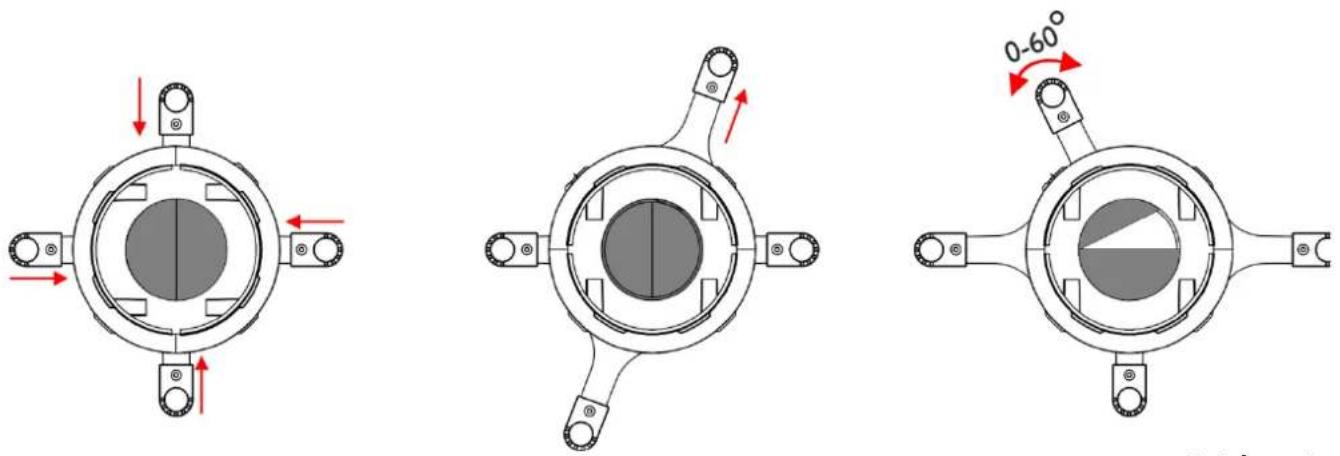

Réglage des obturateurs....15

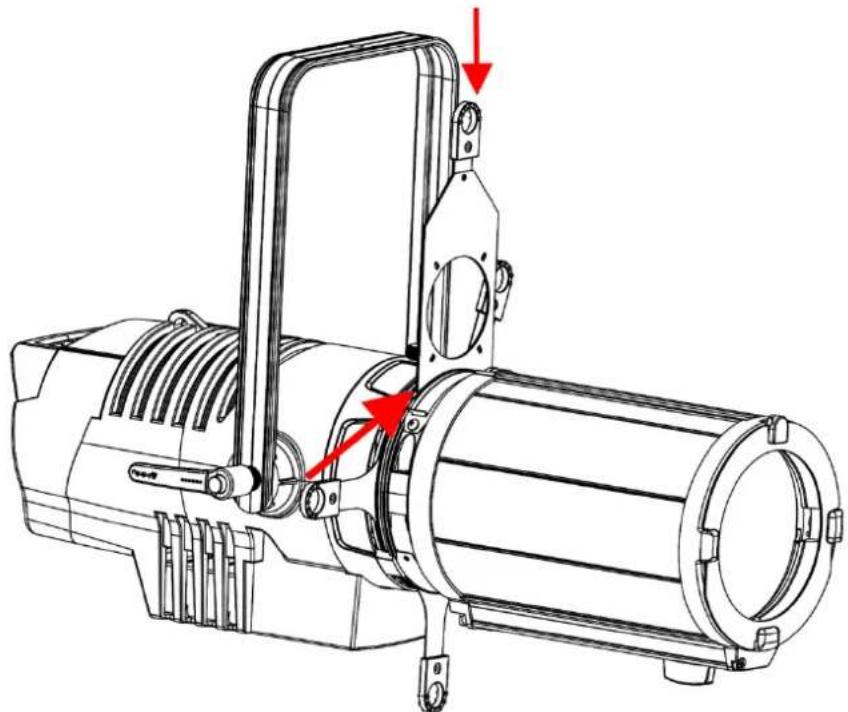

Installation du porte-gobo ....15

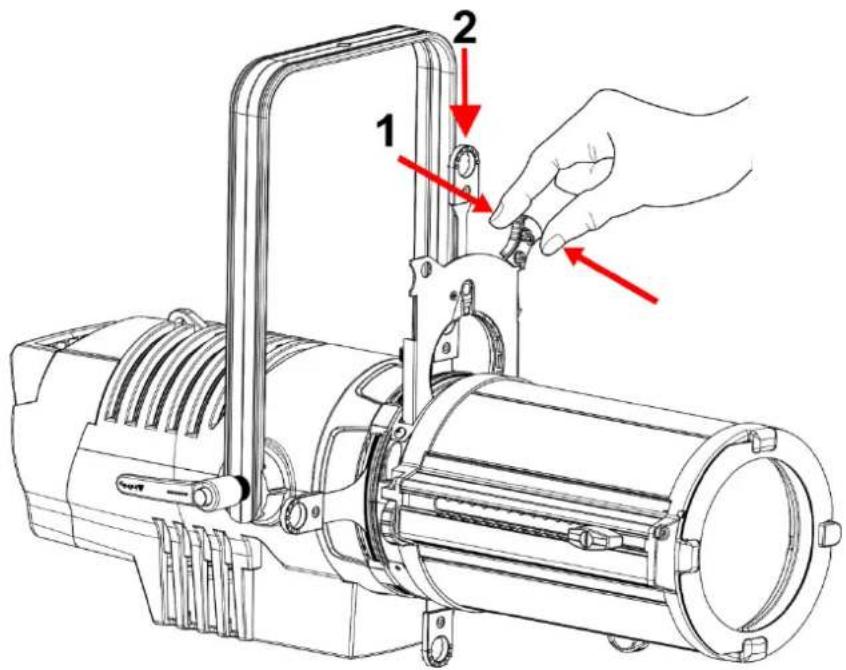

Installation d'un iris....16

Modes de contrôle....17

Un Profile Engine (contrôle manuel) 17

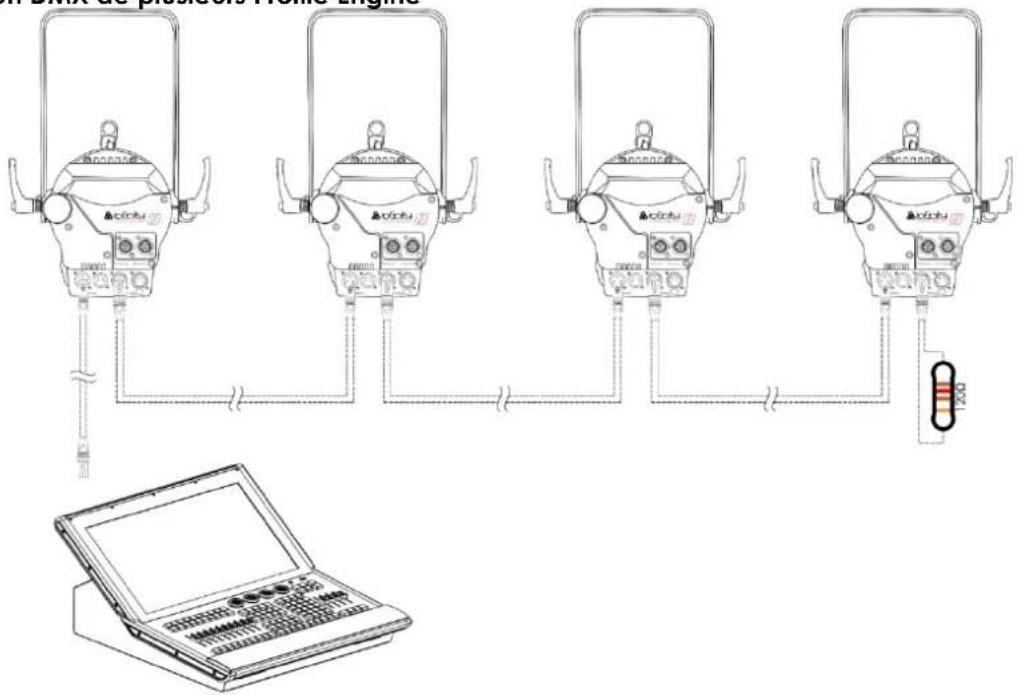

Plusieurs Profile Engine (contrôle DMX) 17

Câblage de l'appareil....19

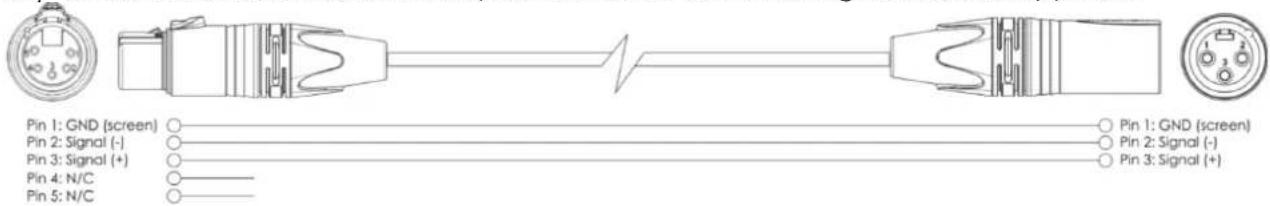

Câblage des données....19

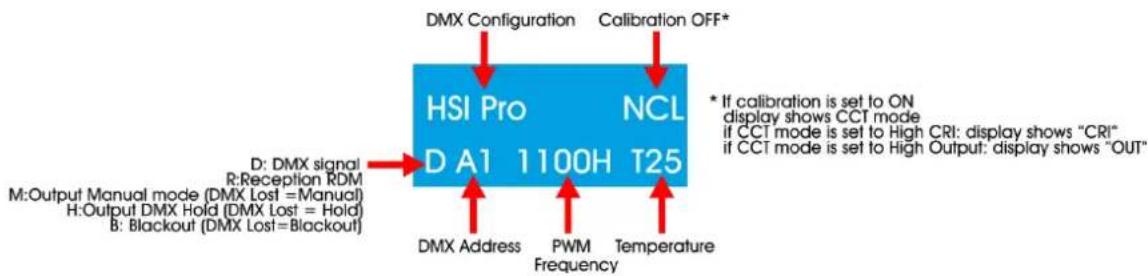

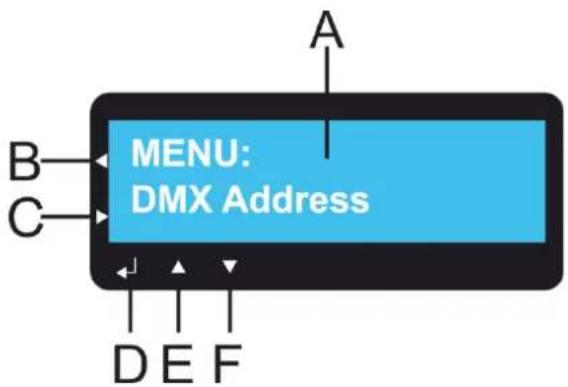

Panneau de contrôle....20

Mode de contrôle ....20

Adressage DMX....20

Vue d'ensemble ....21

Activation du mode mise au point 23

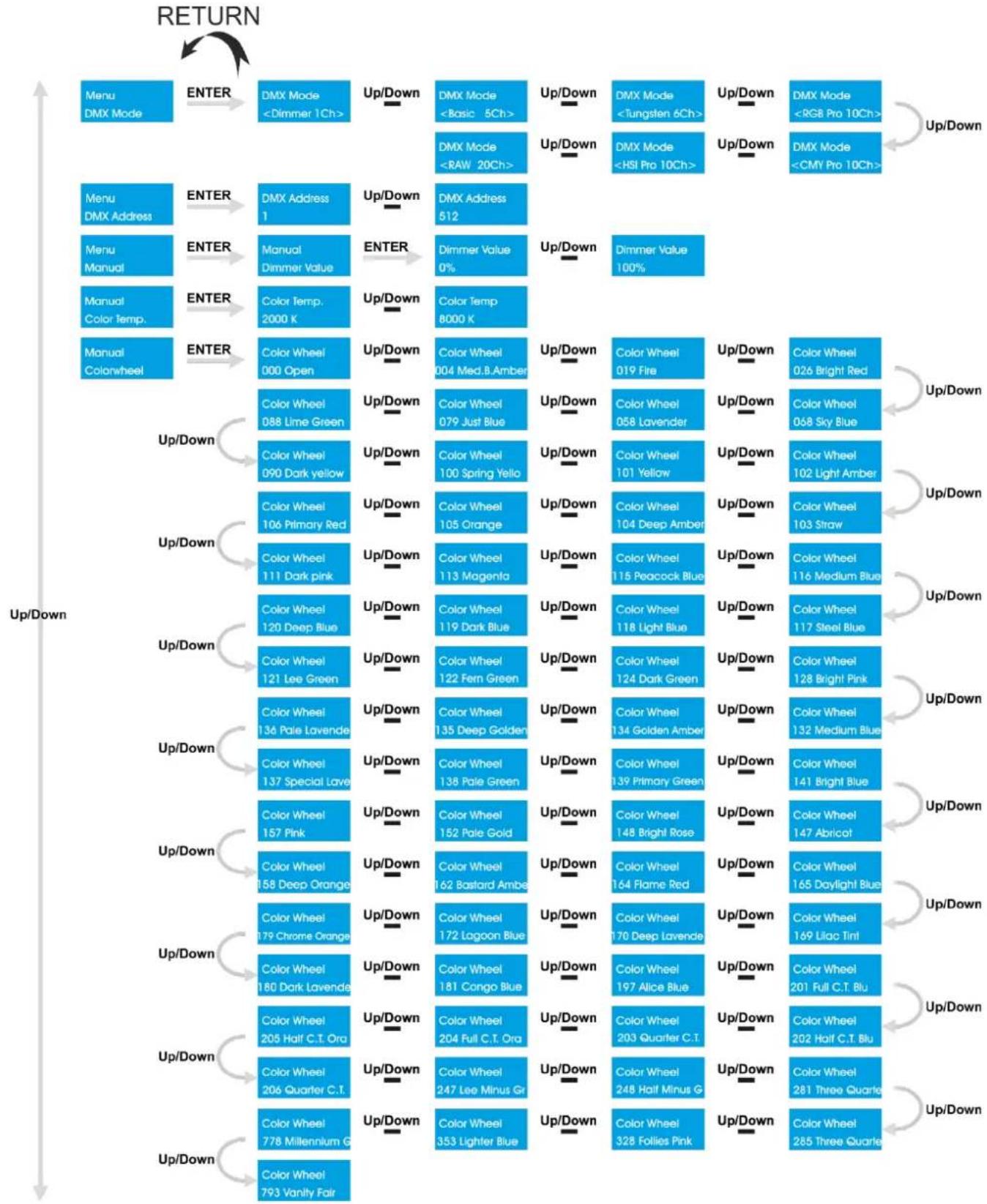

Options du menu principal 23

1. Configuration DMX....24

2. Adressage DMX 24

3. Mode manuel....24

3.1 Variateur d'intensité....24

3.2 Température des couleurs....24

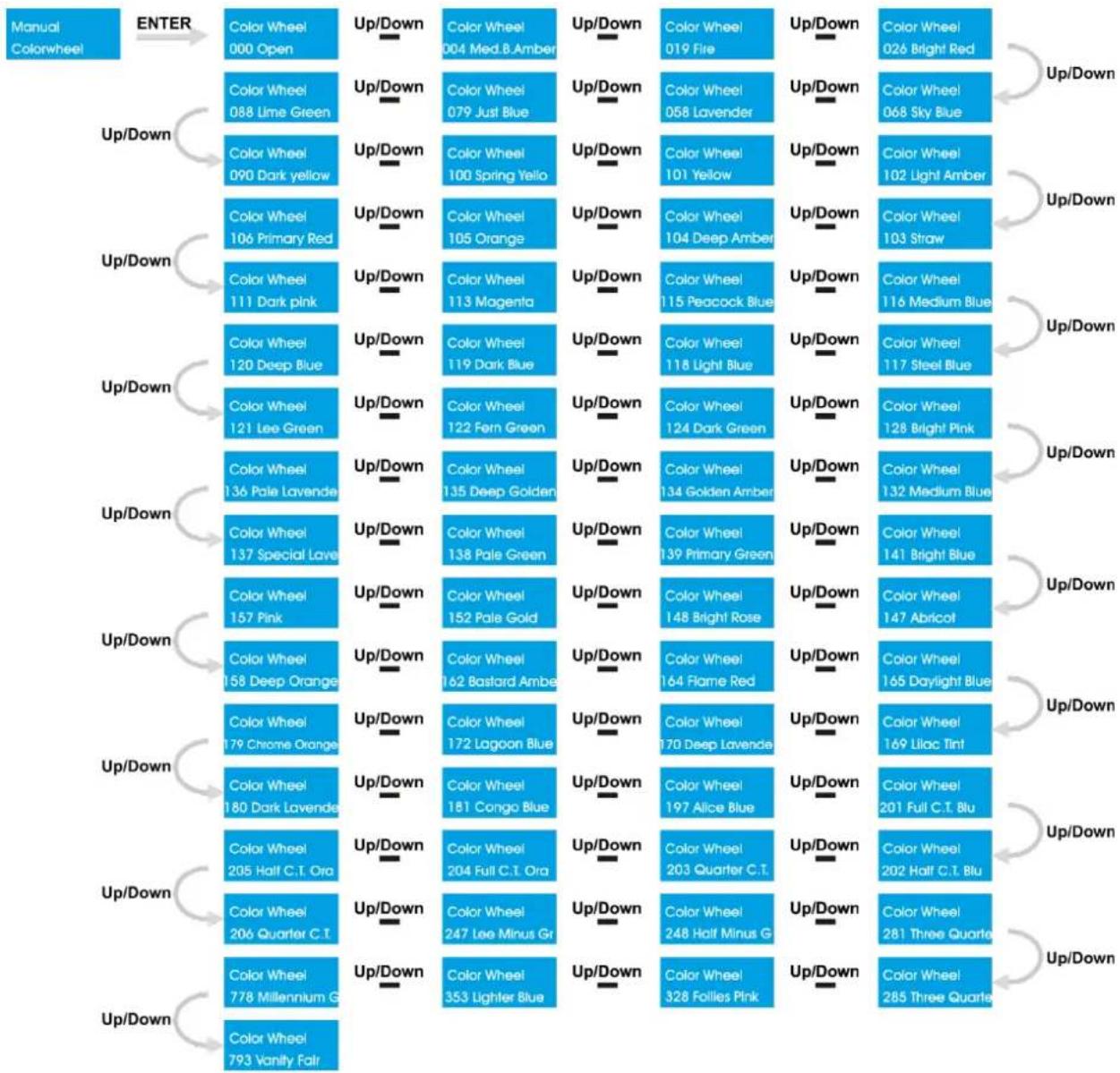

3.3 Roue colorée....25

1. Courbes de variation d'intensité....26

2. Vitesse du variateur d'intensité....26

3. Mode CCT 26

4. Simulation tungstène ....27

5. Mode DMX Lost (perte du signal DMX) 27

6. Mode ventilateur....28

7. Fréquence du taux de rafraîchissement ....28

8. Étalonnage....28

9. Affichage ....28

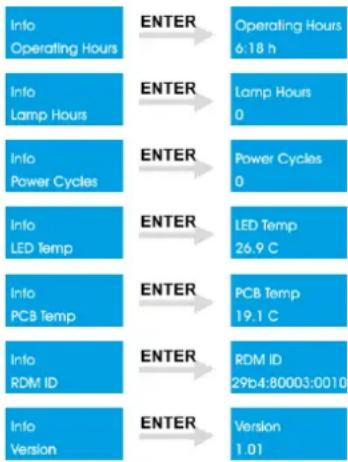

10. Informations....29

11. Restauration des paramètres d'usine ....29

Guide rapide sur les canaux DMX....30

Canaux DMX 31

Maintenance 35

TS-260C7 Profile Engine

Nettoyage de la lentille de champ ....36

Résolution des problèmes ....37

Absence de lumière....37

Absence de réponse au DMX....37

Spécifications du produit ....39

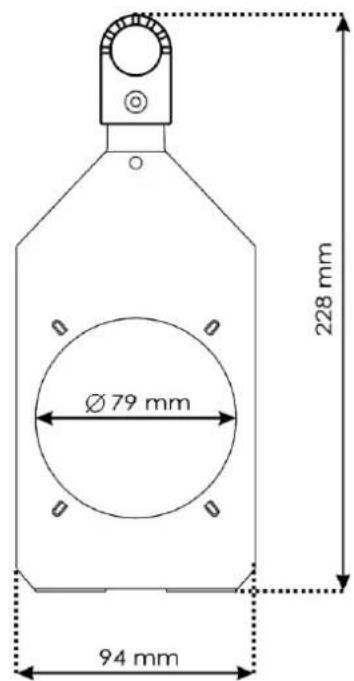

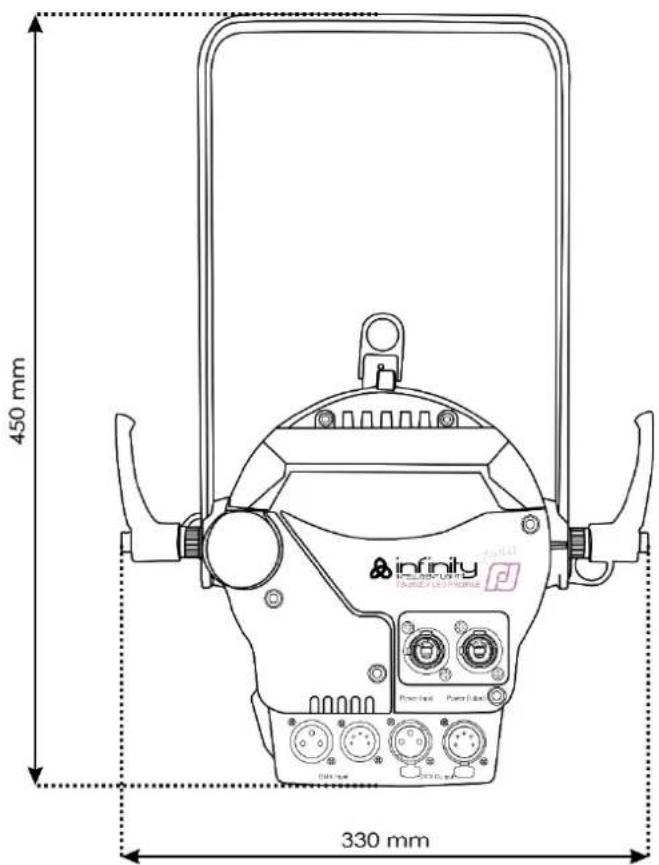

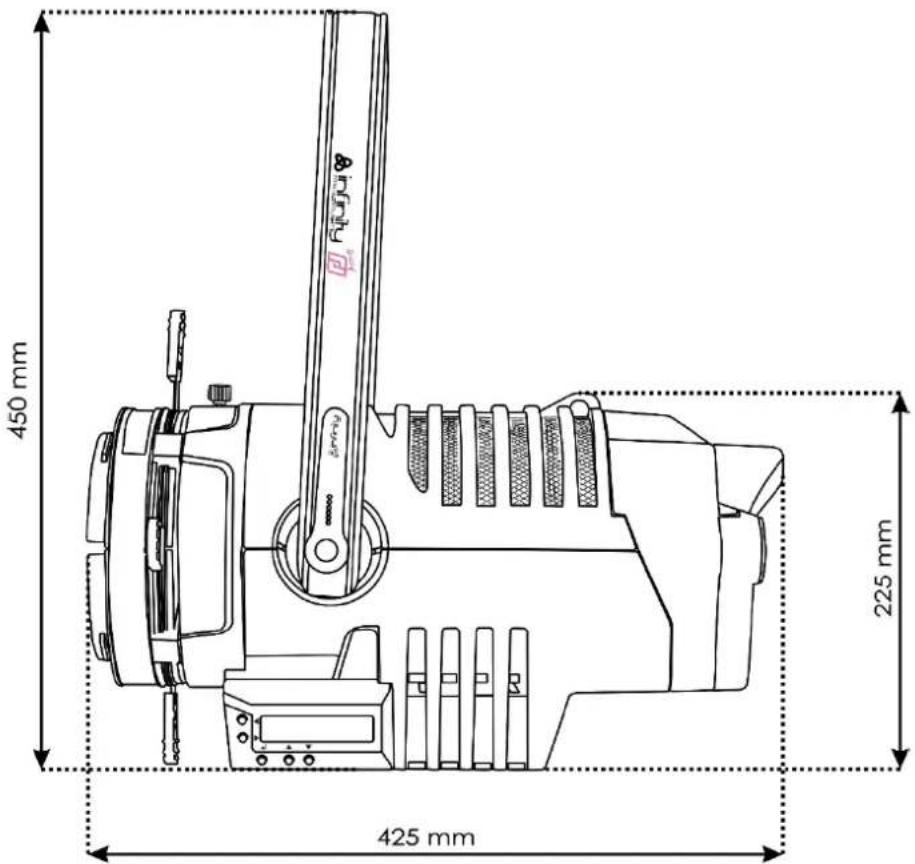

Dimensions....40

Remarques....41

Avertissement

Pour votre propre sécurité, veuillez lire attentivement ce manuel de l'utilisateur!

Consignes de déballage

Dès réception du produit, ouvrir la boîte en carton avec précautions et en vérifier le contenu. Veiller à ce que toutes les pièces s'y trouvent et soient en bon état. Si une pièce a été endommagée lors du transport ou si le carton lui-même porte des signes de mauvaise manipulation, en informer aussitôt le revendeur et conserver le matériel d'emballage pour vérification. Conserver la boîte en carton et tous les matériaux d'emballage. S'il est nécessaire de renvoyer l'appareil à l'usine, veiller à utiliser la boîte en carton et les matériaux d'emballage d'origine.

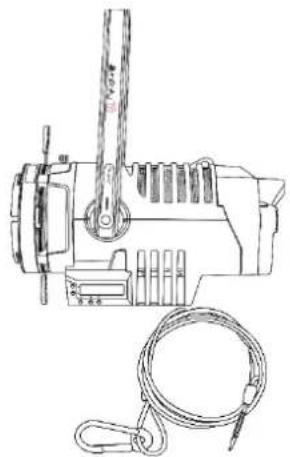

Le contenu expédié comprend :

• Infinity TS-260C7 Profile Engine
- Câble d'alimentation Neutrik Powercon vers Schuko de 1,4 m
- Porte-gobo
• Câble de sécurité
• Manuel d'utilisateur

Longévité prévue des LEDs

La luminosité des LEDs décline graduellement au fil du temps. La CHALEUR est le facteur principal qui accélère cette perte de luminosité. Emballées en groupes, les LEDs supportent des températures d'utilisation plus élevées que dans des conditions optimales ou singulières. Pour cette raison, le fait d'utiliser des LED de couleur à leur intensité maximale réduit significativement leur durée de vie. Si une durée de vie plus importante est pour vous une priorité, prenez soin d'utiliser les LED à des températures inférieures, notamment en tenant compte des conditions climatiques ou de l'intensité de la projection en général.

ATTENTION!

Conservez l'appareil à l'abri de la pluie et de l'humidité ! Débranchez l'appareil avant d'ouvrir le boîtier !

Consignes de sécurité

Toute personne participant à l'installation, au fonctionnement et à l'entretien de cet appareil doit :

• être qualifiée ;
• suivre les consignes de ce manuel.

ATTENTION! Soyez prudent lorsque vous effectuez des opérations. La présence d'une tension dangereuse constitue un risque de choc électrique lié à la manipulation des câbles !

TS-260C7 Profile Engine

Avant la première utilisation de votre appareil, assurez-vous qu'aucun dommage n'a été causé pendant le transport. Dans le cas contraire, contacter le revendeur.

Pour conserver votre matériel en bon état et vous assurer qu'il fonctionne correctement et en toute sécurité, il est absolument indispensable pour l'utilisateur de suivre les consignes et avertissements de sécurité de ce manuel.

Veuillez noter que les dommages causés par tout type de modification manuelle apportée à l'appareil ne sont en aucun cas couverts par la garantie.

Cet appareil ne contient aucune pièce susceptible d'être réparée par l'utilisateur. S'adresser exclusivement à des techniciens qualifiés pour l'entretien.

IMPORTANT :

le fabricant ne sera en aucun cas tenu responsable des dommages causés par l'irrespect de ce manuel ni par toutes modifications interdites de l'appareil.

• Ne mettez jamais en contact le cordon d'alimentation avec d'autres câbles ! Manipulez le cordon d'alimentation et tous les câbles reliés au courant secteur avec une extrême prudence !
• Vous ne devez jamais modifier, plier, contraindre à une force mécanique, faire pression sur ou chauffer le cordon d'alimentation.
• Ne pliez jamais la partie mâle ou femelle du câble. Il est important de toujours laisser une longueur de câble reliant l'appareil suffisamment longue. Sinon, le câble peut être abîmé, ce qui peut provoquer de graves dommages.
• N'enlevez jamais l'étiquetage informatif et les avertissements indiqués sur l'appareil.
• Ne couvrez jamais le contact de masse avec quoi que ce soit.
• Ne soulevez jamais l'appareil en le maintenant par sa tête, sous peine d'abîmer le mécanisme. Maintenez-le toujours par ses poignées de transport.
• Ne placez jamais de matériaux devant la lentille.
• Ne regardez jamais directement la source lumineuse.
• Ne laissez jamais traîner de câbles par terre.
• En cas d'orage, n'utilisez pas l'appareil et débranchez-le.
• Ne laissez jamais les parties d'emballage (sacs en plastique, mousse de polystyrène, clous, etc.) à portée des enfants car elles représentent une source potentielle de danger.
• N'insérez pas d'objets dans les orifices d'aération.
• N'ouvrez et ne modifiez pas l'appareil.
• Ne connectez pas cet appareil à un variateur d'intensité.
  • N'allumez et n'éteignez pas l'appareil à des intervalles réduits. Vous pourriez nuire à sa longévité.
• Ne touchez pas le boîtier de l'appareil à mains nues durant le fonctionnement de celui-ci (le boîtier devient très chaud). Laissez-le refroidir au moins 5 minutes avant de le manipuler.
• Ne secouez pas l'appareil. Évitez tout geste brusque durant l'installation ou l'utilisation de l'appareil.
• Utilisez l'appareil uniquement dans des espaces intérieurs et évitez de le mettre en contact avec de l'eau ou tout autre liquide.
• Utilisez l'appareil uniquement après avoir vérifié que le boîtier est bien fermé et que les vis sont correctement serrées.
• N'utilisez l'appareil qu'une fois vous être familiarisé avec ses fonctions.
• Évitez les flammes et éloignez l'appareil des liquides ou des gaz inflammables.
• Maintenez toujours le boîtier fermé pendant l'utilisation.
• Veillez toujours à garder un espace minimum d'air libre de 50 cm autour de l'appareil pour favoriser sa ventilation.
• Débranchez toujours l'appareil lorsqu'il n'est pas utilisé et avant de le nettoyer ! Prenez soin de manipuler le cordon d'alimentation uniquement par sa fiche. Ne retirez jamais celle-ci en tirant sur le cordon d'alimentation.
• Assurez-vous que l'appareil n'est pas exposé à une source importante de chaleur, d'humidité ou de poussière.
• Assurez-vous que la tension disponible n'est pas supérieure à celle indiquée sur le panneau situé à l'arrière.

TS-260C7 Profile Engine

• Assurez-vous que le cordon d'alimentation n'est pas endommagé et ne comporte aucune éraflure. Vérifiez régulièrement l'appareil et le cordon d'alimentation.
• Assurez-vous que le diamètre du câble d'extension et des cordons d'alimentation est suffisant pour supporter la consommation de l'appareil.
• Si la lentille est manifestement endommagée, celle-ci doit être remplacée pour éviter que ses fonctionnalités soient altérées, à cause de brèches ou de rayures profondes.
• Si le câble externe est endommagé, il doit être remplacé par un technicien qualifié.
• Si vous heurtez ou laissez tomber l'appareil, débranchez-le immédiatement de la prise. Pour des raisons de sécurité, faire inspecter l'équipement par un technicien qualifié avant de le réutiliser.
• Si l'appareil a été exposé à de grandes différences de température (par exemple après le transport), ne le branchez pas immédiatement. La condensation qui se formerait à l'intérieur de l'appareil pourrait l'endommager. Laissez l'appareil hors tension et à température ambiante.
• Si votre produit ne fonctionne pas correctement, cessez de l'utiliser immédiatement. Emballez l'unité correctement (de préférence dans son emballage d'origine) et renvoyez-la à votre revendeur Showtec pour révision.
• À l'usage des adultes seulement. L'appareil doit être installé hors de portée des enfants. Ne laissez jamais l'appareil fonctionner sans surveillance.
• N'essayez pas de shunter la protection thermostatique ou les fusibles.
• En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre.
• L'utilisateur est responsable du positionnement et du fonctionnement corrects de l'appareil. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l'installation incorrecte de cet appareil.
• Cet appareil est répertorié sous la protection classe 1. Il est donc primordial de connecter le conducteur jaune/vert à la terre.
• Les réparations, maintenances et branchements électriques doivent être effectués par un technicien qualifié.
  • GARANTIE : d'un (1) an à compter de la date d'achat.

ATTENTION ! PEUT PROVOQUER DES BLESSURES OCCULAIRES !!! Ne regardez jamais directement la source lumineuse. (spécialement pour les personnes épileptiques !)

Conditions d'utilisation

• Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes.
• La distance minimum entre l'éclairage et la surface illuminée doit être d'au moins 1 mètre.
• Pour éliminer l'usure et améliorer la durée de vie de l'appareil, prenez soin de le débrancher complètement de l'alimentation pendant les périodes de non utilisation, soit via le disjoncteur, soit en le débranchant directement.
• La température ambiante maximale t _a = 40 °C ne devra jamais être dépassée.
  • L'humidité relative ne doit pas dépasser 50 % à une température ambiante de 40 °C.
• Si cet appareil est utilisé d'une autre manière que celle décrite dans ce manuel, il peut être endommagé, et la garantie pourrait en être annulée.
• Toute autre utilisation peut être dangereuse et provoquer un court-circuit, des brûlures, une décharge électrique, un accident, etc.

L'utilisateur met non seulement sa propre sécurité en péril, mais également celle des autres !

Fixation

Veuillez suivre les directives européennes et nationales concernant la fixation, l'assemblage de structures et autres problèmes de sécurité.

N'essayez pas d'installer cet appareil vous-même !

Confiez cette tâche à un revendeur autorisé !

TS-260C7 Profile Engine

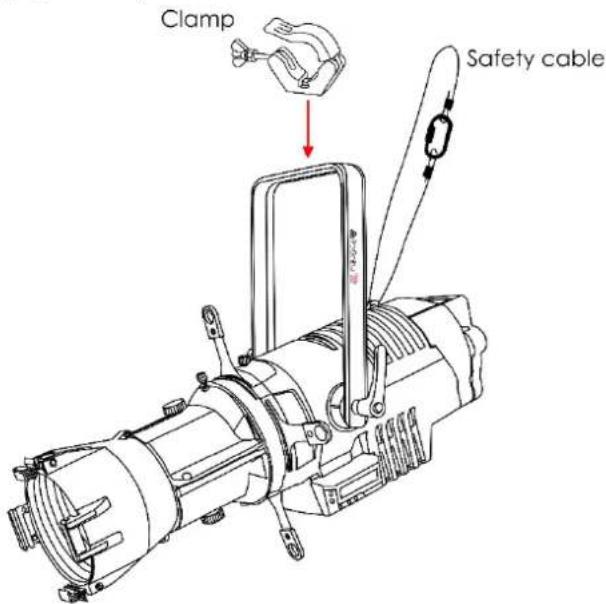

Procédure :

• Si l'appareil est fixé sous un plafond ou une solive, un système de fixation professionnel doit être utilisé.
  • Utilisez un collier pour fixer l'appareil, avec le support de montage, au système de fixation.
  • Veillez toujours à ce que sa fixation l'empêche d'osciller librement dans la pièce.
• L'installation doit toujours être effectuée avec un système d'attache de sécurité, un filet ou un câble de sécurité par exemple.
• Lors de la fixation, du démontage ou de l'entretien de l'appareil, assurez-vous toujours que la zone située en dessous est dégagée et que son accès est interdit.

Clamp Safety cable

L'Infinity Profile Engine TS-260C7 peut être soit placé sur une surface au sol dégagée, soit monté sur n'importe quel type de structure avec un collier.

Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves !

Branchement à la prise secteur

Branchez la fiche d'alimentation de l'appareil dans la prise secteur.

Veillez à toujours connecter le câble de la bonne couleur, au bon endroit.

International	Câble UE	Câble Royaume-Uni	Câble USA	Broche
L	MARRON	ROUGE	JAUNE/CUIVRE	PHASE
N	BLEU	BLACK	ARGENTÉ	NUL
	JAUNE/VERT	VERT	VERT	TERRE

Assurez-vous que votre appareil est toujours connecté à une prise de terre !

Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves !

Instructions de renvoi

S'acquitter de l'affranchissement postal de la marchandise renvoyée avant de l'expédier et utiliser les matériaux d'emballage d'origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l'emballage à l'aide du numéro d'autorisation de renvoi (RMA – Return Authorization Number). Les produits renvoyés sans numéro RMA seront refusés. Highlite déclinera les marchandises renvoyées ainsi que toute responsabilité. Contacter Highlite par téléphone, au [phone], ou par courriel, à l'adresse [e-mail] et demander un numéro RMA avant d'expédier l'appareil. Être prêt à fournir le numéro du modèle, le numéro de série et une brève description de la raison du retour. Veiller à bien emballer le produit. Tout dégât causé lors du transport par un emballage inapproprié n'engagera que la responsabilité du client. Highlite se réserve le droit de réparer ou de remplacer le ou les produits, à sa propre discrétion. Nous vous conseillons d'utiliser une méthode d'envoi sans risques : un emballage UPS approprié ou une double boîte.

Remarque : si l'appareil est accompagné d'un numéro RMA, inclure les informations suivantes sur un bout de papier et le placer dans la boîte :

01) Votre nom.
02) Votre adresse.
03) Votre numéro de téléphone.
04) Une brève description des problèmes.

Réclamations

Le client est tenu de vérifier les marchandises livrées dès leur réception, afin de détecter tout problème ou défaut visible potentiel. Ces vérifications peuvent également avoir lieu après que nous l'ayons averti de la mise à disposition des marchandises. Les dégâts causés lors du transport engagent la responsabilité de l'expéditeur ; par conséquent, ils doivent être communiqués au transporteur dès réception de la marchandise.

En cas de dégât subi lors du transport, le client doit en informer l'expéditeur et lui soumettre toute réclamation. Signaler les dommages résultant du transport dans un délai d'un (1) jour suivant la réception de la livraison.

Toujours s'acquitter de l'affranchissement postal des biens retournés. Accompagner les marchandises renvoyées d'une lettre définissant les raisons du renvoi. Les renvois qui n'ont pas été prépayés seront refusés, à moins d'un accord précis stipulé par écrit.

Nous faire parvenir toutes les réclamations nous concernant par écrit ou par fax, dans un délai de 10 jours suivant la réception de la facture. Après cette période, il ne sera plus tenu compte des réclamations.

Les réclamations seront uniquement considérées si le client s'est dûment conformé à toutes les sections du contrat auquel se rapportent les obligations.

Description de l'appareil

Caractéristiques

L'Infinity TS-260C7 Profile Engine est un éclairage de théâtre à haute résolution doté d'une grande puissance en sortie. Avec son déploiement de LEDs de 7 couleurs, cet appareil offre une gamme de couleur étendue en comparaison avec un déploiement LED RGBW traditionnel.

• Performances équivalentes à celles d'une lampe halogène en tungstène de 750 W, mais avec une consommation de 260 W
• Roue colorée simulant 64 filtres en gel qui s'adaptent au spectre
  • Compensation linéaire de la couleur LED
• Compensation de la dérive de la température de couleur LED
• Compensation de la variation de la couleur des optiques
• Faisceau homogénéisé sans ombres colorées multiples
• Contrôle des couleurs TSI (Teinte Saturation Intensité), CMJ (Cyan, Magenta, Jaune) & RGB (Rouge, Vert, Bleu).
• Variateur d'intensité 16 bits avec courbes de variation sélectionnables
• Couleur homogène par rapport à l'intensité de sortie
• Mode tungstène, décalage de couleur et simulation de la minuterie d'une source lumineuse en tungstène
• Sans scintillement, avec taux de rafraîchissement sélectionnable via DMX
  • RDM permettant le réglage et le rappel des informations (température et identification).
  • Tension d'entrée : 100-240 V C.A., 50/60 Hz
  • Consommation : 260 W
  • Facteur de puissance : 0,96
• Source lumineuse : LED 7 couleurs Lumiled de 260 W
  • Puissance lumineuse : 4 500 lm

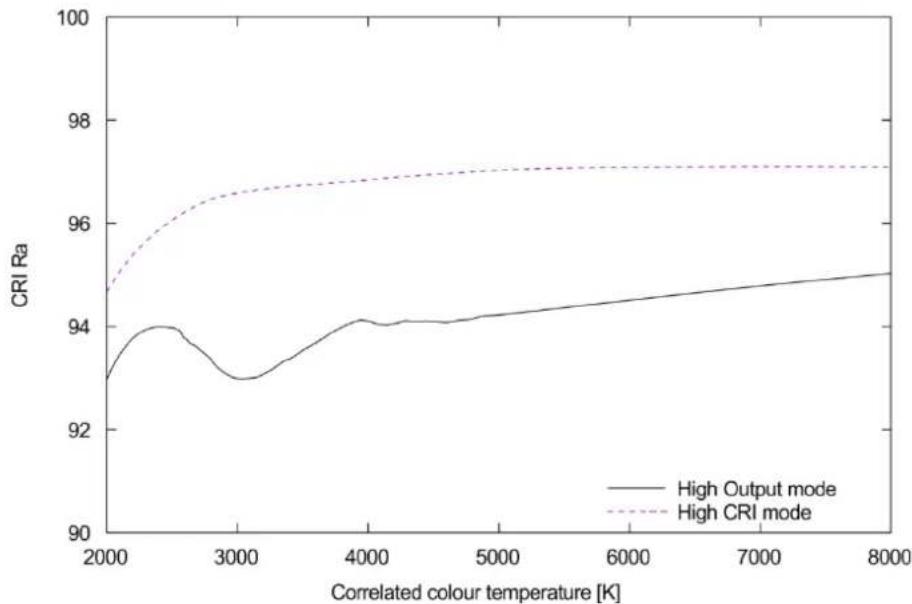

• Indice de rendu de couleur : constamment supérieur à 96 % (mode d'indice de rendu de couleur élevé)
  • Température de couleur 2 000 K-8 000 K
• Angles du faisceau : 15°-35° (unité du zoom), 25°-50° (unité du zoom), 5°, 10°, 14°, 19°, 26°, 36°, 50°
  • Variateur d'intensité 0-100 %
  • Stroboscope : 0-20 Hz

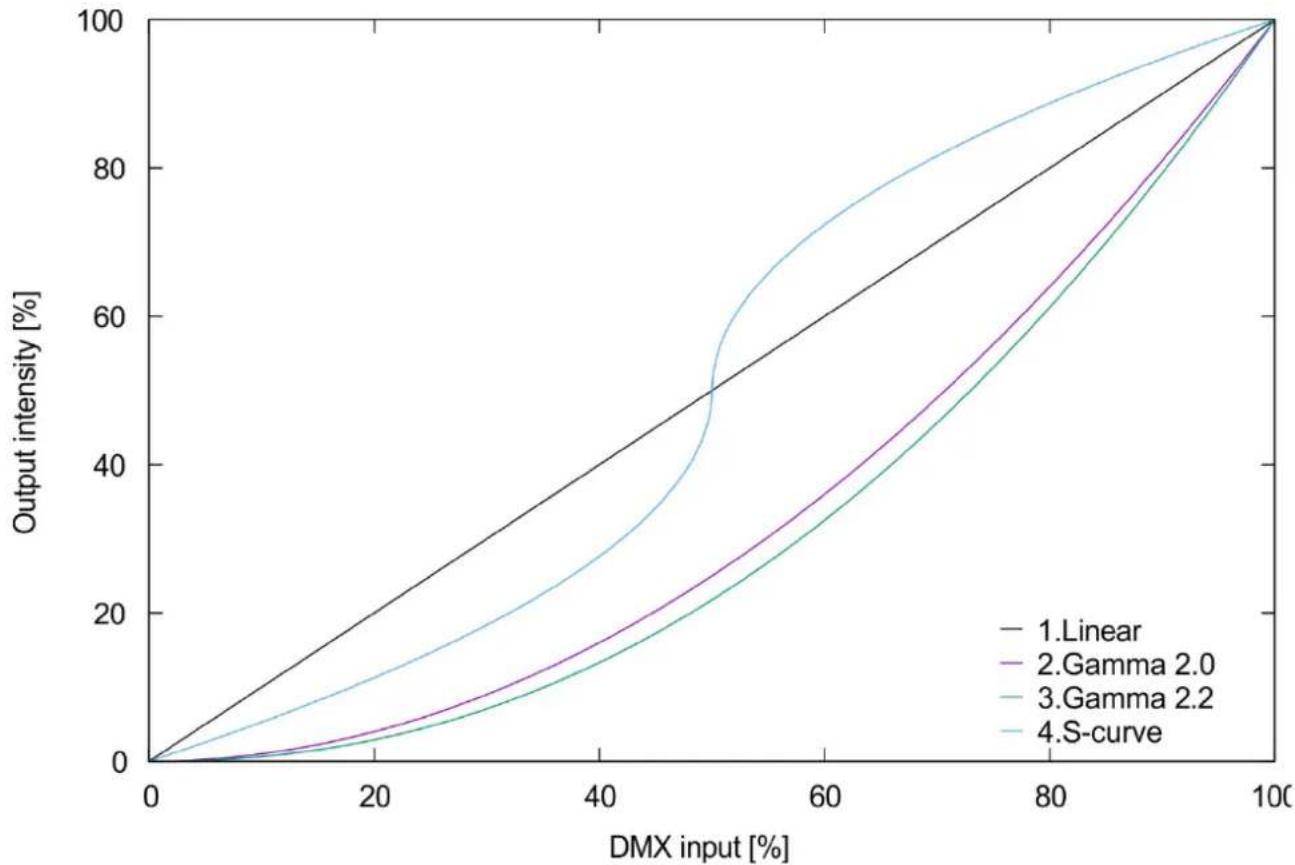

• Courbes d'atténuation : Linéaire, Gamma 2.0, Gamma 2.2, courbe S
• Canaux DMX : 1, 5, 6, 10 ou 20 canaux
• Température ambiante : 0-40 °C (en fonctionnement)
  • Température au démarrage : -10 -45 °C
• Indice de protection IP : IP-20
  • Affichage LCD pour une configuration facile
• Contrôle DMX via une console de contrôle DMX/RDM standard
• Contrôle DMX-512, contrôle manuel
• Boîtier : aluminium noir, tôle, plastiques moulés selon différents grades d'ingénierie.
• Connexions : connecteurs Powercon (entrée/sortie), données XLR à 3 broches Neutrik (entrée/sortie), données XLR à 5 broches Neutrik (entrée/sortie)
• Dimensions : 425 x 330 x 450 mm (I x L x H) (support inclus)
• Poids : 8,5 kg

Remarque : il est indispensable de connaître la notion de DMX pour tirer pleinement parti de cet appareil.

Accessoires en option

200100 - Tube à lentille TLT-5 5°

200101 - Tube à lentille TLT-10 10°

200102 - Tube à lentille TLT-14 14°

200103 - Tube à lentille TLT-19 19°

200104 - Tube à lentille TLT-26 26°

200105 - Tube à lentille TLT-36 36°

200106 - Tube à lentille TLT-50 50°

200110 - Tube à lentille TLT-19HD 19° HD

200111 - Tube à lentille TLT-26HD 26° HD

200120 - Cadre-filtre pour tube à lentilles Infinity 5°

200121- Cadre-filtre pour tube à lentilles Infinity 10°

200122 - Cadre-filtre pour tube à lentilles Infinity 14°, 19°, 26°, 36° ou tube à lentille 50°

200123 - Cadre-filtre pour lentille de zoom Infinity

200130 - Iris pour Infinity Profile

200131 - Porte-gobo pour l'Infinity Profile

200140 - Lentille de zoom TLT-1230 15-35°

200141 - Lentille de zoom TLT-2350 25-50°

Présentation

01) LED 7 couleurs Lumiled de 260 W

02) Assemblage de l'obturateur

Côté

③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪

Schéma 2

03) Logement pour les accessoires
04) Logement pour le porte-gobo
05) Contrôle de fixation de l'assemblage de l'obturateur
06) Support de montage
07) CEillet de sécurité
08) Obturateur
09) Boutons de contrôle + affichage LCD
10) Poignée de réglage
11) Poignée arrière

Panneau arrière

infinity infinity light bulb Powergate Power-Cloud 16 17 12 13 14 15

Schéma 3

12) Connecteur de signal DMX à 3 broches Neutrik (entrée)
13) Connecteur de signal DMX à 5 broches Neutrik (entrée)
14) Connecteur de signal DMX à 3 broches Neutrik (sortie)
15) Connecteur de signal DMX à 5 broches Neutrik (sortie)
16) Entrée Powercon Neutrik (bleue)
17) Sortie Powercon Neutrik (grise)

Installation

Retirez tout le matériel d'emballage de l'Infinity TS-260C7 Profile Engine. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles.

N'alimentez pas le système avant de l'avoir correctement configuré et connecté.

Débranchez toujours l'appareil avant d'effectuer l'entretien ou la maintenance.

Les dommages causés par l'irrespect du manuel ne sont pas couverts par la garantie.

Réglage et utilisation

Suivez les indications ci-dessous, en fonction du mode d'utilisation choisi.

Avant de brancher l'appareil, assurez-vous toujours que la tension d'alimentation correspond bien à celle du produit. N'essayez pas d'utiliser un produit fonctionnant en 120 V sur une alimentation de 230 V, ou inversement.

Installation de l'assemblage de l'obturateur

01) Desserrez la vis située sur la partie supérieure de l'appareil en la faisant tourner dans le sens inverse des giquilles d'une montre.
02) Insérez l'assemblage de l'obturateur inclus.
03) Faites-le tourner de 45 dearés, soit dans le sens des aiquilles d'une montre, soit dans le sens inverse.
04) Serrez la vis en la faisant tourner dans le sens des aiguilles d'une montre.

Installation du tube à lentilles fixe

01) Desserrez la vis située sur la partie supérieure de la lentille fixe en la faisant tourner dans le sens inverse des aiguilles d'une montre.
02) Insérez l'entaille dans la rainure à l'endroit indiqué (voir le schéma 7 ci-dessous).
03) Faites tourner le tube dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bloqué dans la rainure.
04) Serrez la vis en la faisant tourner dans le sens des aiguilles d'une montre.

Utilisation du tube à lentilles fixe

01) Desserrez le contrôle de mise au point du faisceau, situé sur la partie supérieure du tube à lentilles, en le faisant tourner dans le sens inverse des aiquilles d'une montre.
02) Faites coulisser le tube de la lentille vers l'avant ou l'arrière pour obtenir le faisceau souhaité.
03) Serrez la vis en la faisant tourner dans le sens des aiguilles d'une montre.

Installation du tube à lentilles pour zoom

01) Insérez l'entaille dans la rainure à l'endroit indiqué (voir le schéma 7 ci-dessous).
02) Faites tourner le tube dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bloqué dans la rainure.

Utilisation du tube à lentilles pour zoom

01) Retirez le curseur de zoom de sa position de verrouillage.
02) Faites-le coulisser vers l'avant ou l'arrière pour obtenir le zoom souhaité.
03) Tournez le dispositif de contrôle pour régler la mise au point du faisceau.

Focus control Zoom slider

Schéma 8

Réglage des obturateurs

01) Utilisez les 4 obturateurs pour obtenir le réglage le faisceau souhaité.
02) La plage de réglage de chaque obturateur est comprise entre 0 et 60.

Schéma 9

Installation du porte-gobo

01) insérez le gobo de taille B (∅ 86 mm, taille d'image 65 mm) dans le porte-gobo inclus.
02) Ajustez les 4 broches du gobo au porte-gobo.
03) Insérez le porte-gobo dans le logement prévu à cet effet.
04) Assurez-vous que le porte-gobo est correctement inséré.

Installation d'un iris

01) Ouvrez le logement pour les accessoires (03) et appuyez sur les deux côtés de l'iris.
02) Insérez l'iris dans le logement. Il se verrouille lui-même une fois en place.
03) Assurez-vous que sa poignée dépasse du logement.

2 modes sont proposés :

• Contrôle manuel
  • DMX512 (1, 5, 6, 10 ou 20 canaux)

Un Profile Engine (contrôle manuel)

01) Fixez l'effet lumineux à une structure solide. Laissez au moins 0,5 mètre sur tous les côtés pour que l'air circule comme il faut.
02) Utilisez toujours un câble de sécurité (code de produit 70140/70141).
03) Branchez le bout du cordon d'alimentation sur une prise secteur.
04) Lorsque le Profile Engine n'est pas connecté par un câble DMX, il fonctionne en tant qu'appareil autonome.
05) Veuillez consulter les pages 24 et 25 pour de plus amples informations sur le mode de contrôle manuel.

Plusieurs Profile Engine (contrôle DMX)

01) Fixez l'effet lumineux à une structure solide. Laissez au moins 0,5 mètre sur tous les côtés pour que l'air circule comme il faut.
02) Utilisez toujours un câble de sécurité (code de produit 70140/70141).
03) Branchez le bout du cordon d'alimentation sur une prise secteur.
04) Utilisez un câble XLR à 3 broches pour connecter les Profile Engine et autres appareils.

05) Reliez les appareils conformément au schéma 12. Connectez un câble DMX entre la sortie (OUT) DMX de la première unité et l'entrée (IN) DMX de la seconde unité. Répétez l'opération pour raccorder la seconde, la troisième et la quatrième unité.
06) Alimentation électrique : connectez les cordons d'alimentation électrique aux prises de chaque appareil PowerCON, puis branchez leurs autres bouts aux prises secteur adéquates, en commençant par le premier appareil. N'alimentez pas le système avant de l'avoir correctement configuré et connecté.

Configuration DMX de plusieurs Profile Engine

Laser and Proactive Vial Engine Laser 1000 2000 3000 4000 5000 6000 7000 8000 9000 1000

Schéma 12

Remarque : reliez tous les câbles avant de connecter à l'alimentation électrique

Câblage de l'appareil

Vous allez avoir besoin d'une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d'une console DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître/esclave Le nombre combiné de canaux requis par tous les appareils sur une ligne de données sérielle détermine le nombre d'appareils que cette ligne peut prendre en charge.

Important : les appareils reliés à une ligne de données sérielle doivent être configurés en série sur une seule ligne. Pour se conformer à la norme ElA-485, il est important de ne pas connecter plus de 30 appareils sur une seule ligne de données sérielle Le fait de connecter plus de 30 appareils sans recourir à un répartiteur opto-isolé DMX pourrait en effet détériorer le signal DMX numérique.

Distance maximum de ligne DMX recommandée : 100 mètres.

Nombre maximum recommandé d'appareils sur une ligne DMX : 30.

Nombre maximum d'appareils recommandé sur un câble d'alimentation en 120V : 3.

Nombre maximum d'appareils recommandé sur un câble d'alimentation en 230V : 7.

Câblage des données

Pour relier des appareils entre eux, vous devez utiliser des câbles de données. Vous pouvez soit acheter des câbles DMX DAP Audio certifiés directement auprès d'un revendeur/distributeur, soit en fabriquer vous-même. Si vous choisissez cette solution, veuillez utiliser des câbles de transmission de données qui peuvent supporter un signal de haute qualité et peu sensibles aux interférences électromagnétiques.

Envoi de données DMX

• Câble 110 ohms DAP avec transmission des signaux numériques. Code commande FL0975 (0,75 m), FL09150 (1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m).
• Câble de données DAP DMX/AES-EBU, XLR/M 5 broches > XLR/F 5 broches. Code commande FL08150 (1,5 m), FL083 (3 m), FL086 (6 m), FL0810 (10 m), FL0820 (20 m).
  • Adaptateur DMX DAP : 5 broches >3 broches Code commande FLA29.
  • Adaptateur DMX DAP : 3 broches >5 broches Code commande FLA30.
  • Câble DAP DMX Terminator à 3 broches Code commande FLA42.
  • Câble DAP DMX Terminator à 5 broches Code commande FLA43.

L'Infinity TS-260C7 Profile Engine peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome.

Panneau de contrôle

MENU: DMX Address A B C D E F

Les appareils sont reliés individuellement sur un câble de transmission de données et connectés à la console de contrôle

Les appareils répondent au signal DMX de la console de contrôle. (Si vous avez sélectionné et sauvegardé une adresse DMX, la console de contrôle l'affiche automatiquement lors de l'utilisation suivante).

Adressage DMX

Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner l'adresse DMX à l'appareil. Il s'agit du premier canal à partir duquel le Profile Engine répond à la console de contrôle. Si vous utilisez la console, retenez que l'appareil est doté de 20 canaux.

Si vous utilisez plusieurs Profile Engine, assurez-vous de définir correctement l'adressage DMX.

Ainsi, l'adresse DMX du premier Profile Engine devrait être 1 (001) ; celle du second Profile Engine devrait être 1+20 = 21 (021) ; celle du troisième Profile Engine devrait être 21+20 = 41 (041), etc.

Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque Profile Engine correctement. Si au moins deux Profile Engine partagent une même adresse, ils fonctionneront de la même manière.

Contrôle :

après avoir défini les adresses de tous les Profile Engine, vous pouvez commencer à les faire fonctionner par le biais de vos consoles d'éclairage.

Remarque : une fois allumée, le Profile Engine détecte automatiquement si des données DMX 512 sont reçues ou non. Le problème peut être lié au fait que :

• le câble XLR venant de la console de contrôle n'est pas connecté à l'entrée du Profile Engine ;
• Le contrôleur n'est pas branché ou est défectueux, le câble ou la console est défectueux ou les câbles de signaux sont permutés dans la prise entrante.

Remarque : il est nécessaire d'insérer un bouchon de terminaison XLR (120 ohms) dans le dernier appareil afin d'assurer une transmission correcte sur la ligne DMX.

Vue d'ensemble

L'écran d'informations s'affiche au démarrage de l'Infinity TS-260C7 !

Appuyez sur le bouton HOME (B) pour passer de l'écran d'informations au menu du mode en cours d'utilisation.

Appuyez sur le bouton RETURN (C) pour revenir au menu principal.

Activation du mode mise au point

Appuyez et maintenez enfoncé le bouton HOME (B) pendant 2 sec. La sortie s'ouvre alors sur un blanc 3 200 K (mode mise au point). L'appareil revient automatiquement en mode normal après un délai de 3 min. ou si vous appuyez à nouveau sur le bouton HOME.

Options du menu principal

MenuDMX Mode	Configuration DMX
MenuDMX Address	Adressage DMX
MenuManual	Mode manuel
MenuDimmer Curve	Courbes de variation d'intensité
MenuDimmer Speed	Vitesse du variateur d'intensité
MenuCCT Mode	Mode CCT
MenuTungsten Simul.	Mode tungstène
MenuDMX Lost Mode	Mode DMX « Lost » (perte du signal DMX)
MenuFan Mode	Mode ventilateur
MenuPWM Frequency	Fréquence du taux de rafraîchissement
MenuCalibration	Étalonnage
MenuDisplay	Affichage
MenuInfo	Informations
MenuFactory Settings	Restauration des paramètres d'usine

TS-260C7 Profile Engine

1. Configuration DMX

Dans ce menu, vous pouvez choisir une configuration DMX.

01) Une fois dans le menu principal, appuyez sur les boutons UP/DOWN jusqu'à ce que l'écran affiche

02) Appuyez sur le bouton ENTER pour ouvrir le menu.

03) Appuyez sur les boutons UP/DOWN pour choisir l'un des 7 modes de canal disponibles

04) Appuyez sur le bouton ENTER pour confirmer.

2. Adressage DMX

Ce menu vous permet de définir l'adresse DMX.

01) Une fois dans le menu principal, appuyez sur les boutons UP/DOWN jusqu'à ce que l'écran affiche

02) Appuyez sur le bouton ENTER pour ouvrir le menu.

03) Appuyez sur les boutons UP/DOWN pour choisir l'adresse DMX de démarrage de l'appareil. La plage

04) Appuyez sur le bouton ENTER pour confirmer.

3. Mode manuel

Ce menu vous permet de configurer les réglages manuels à partir du Profile Engine.

01) Une fois dans le menu principal, appuyez sur les boutons UP/DOWN jusqu'à ce que l'écran affiche

02) Appuyez sur ENTER pour ouvrir le sous-menu.

03) Appuyez sur les boutons UP /DOWN pour choisir entre 3 options :

Variateur d'intensité (« Dimmer »)

Color temperature

Roue colorée

04) Appuyez sur le bouton ENTER pour confirmer.

3.1 Variateur d'intensité

01) Appuyez sur les boutons UP / DOWN jusqu'à ce que l'écran affiche Dimmer Value .

02) Appuyez sur ENTER pour ouvrir le sous-menu.

03) Appuyez sur les boutons UP/DOWN pour définir la valeur du variateur. La plage de réglage est

04) Appuyez sur le bouton ENTER pour confirmer.

3.2 Température des couleurs

01) Appuyez sur les boutons UP/DOWN jusqu'à ce que l'écran affiche Color Temp.

02) Appuyez sur ENTER pour ouvrir le sous-menu.

03) Appuyez sur les boutons UP/DOWN pour régler la température de la couleur La plage de réglage est

04) Appuyez sur le bouton ENTER pour confirmer.

3.3 Roue colorée

01) Appuyez sur les boutons UP/DOWN jusqu'à ce que l'écran affiche Colorwheel.
02) Appuyez sur ENTER pour ouvrir le sous-menu.
03) Appuyez sur les boutons UP/DOWN pour choisir l'un(e) des 64 couleurs et blancs préréglé(e)s :

04) Appuyez sur le bouton ENTER pour confirmer.

4. Courbes de variation d'intensité

Ce menu vous permet de choisir une courbe de variation d'intensité.

01) Une fois dans le menu principal, appuyez sur les boutons UP/DOWN jusqu'à ce que l'écran affiche

02) Appuyez sur le bouton ENTER pour ouvrir le menu.

03) Appuyez sur les boutons UP/DOWN pour choisir l'une des 4 options disponibles :

04) Appuyez sur le bouton ENTER pour confirmer.

5. Vitesse du variateur d'intensité

Ce menu vous permet de régler la vitesse du variateur d'intensité.

01) Une fois dans le menu principal, appuyez sur les boutons UP/DOWN jusqu'à ce que l'écran affiche

02) Appuyez sur le bouton ENTER pour ouvrir le menu.

03) Appuyez sur les boutons UP/DOWN pour définir la vitesse du variateur. Choisissez l'une des 4 options

04) Appuyez sur le bouton ENTER pour confirmer.

6. Mode CCT

Ce menu vous permet de choisir parmi plusieurs sorties différentes dans le mode CCT.

01) Une fois dans le menu principal, appuyez sur les boutons UP/DOWN jusqu'à ce que l'écran affiche

02) Appuyez sur le bouton ENTER pour ouvrir le menu.

03) Appuyez sur les boutons UP/DOWN pour choisir entre CCT Mode et CCT Mode .

04) Si vous choisissez CCT Mode < High CRI > , l'indice de rendu de couleurs est optimisé au détriment de la sortie.

TS-260C7 Profile Engine

L'appareil atteint un indice de rendu de couleurs dont le seuil minimum est de 96. Il lui faut pour cela atteindre 3 000 K-

05) Si vous choisissez , c'est la sortie qui est optimisée au détriment de l'indice de rendu de couleurs. Ce dernier est alors réduit à un minimum de 93 tout en générant entre 20 et 30 % de luminosité supplémentaire, en fonction de la température de couleur.
06) Appuyez sur le bouton ENTER pour confirmer.

Ce menu vous permet de simuler les sorties de plusieurs appareil à tungstène.

01) Une fois dans le menu principal, appuyez sur les boutons UP/DOWN jusqu'à ce que l'écran affiche Menu Tungsten Simul.
02) Appuyez sur le bouton ENTER pour ouvrir le menu.
03) Appuyez sur les boutons UP/DOWN pour choisir la sortie souhaitée. Choisissez l'une des 4 options suivantes Tungsten Simul. < 575W > Up/Down Tungsten Simul. < 750W > Up/Down Tungsten Simul. < 1000W > Up/Down Tungsten Simul. < 2000W >
04) Appuyez sur le bouton ENTER pour confirmer.
05) En mode tungstène, le projecteur utilise sa propre courbe de variation d'intensité afin que vous ne puissiez pas utiliser les courbes du menu principal. Celles-ci ne fonctionnent pas avec le mode tungstène.
06) Le projecteur ayant recours à son propre minutage de la variation d'intensité, la vitesse du variateur n'est pas activée non plus.

8. Mode DMX Lost (perte du signal DMX)

Ce menu vous permet de définir le comportement du Profile Engine en cas de défaillance du mode DMX.

L'écran se met à clignoter (seulement s'il est réglé sur « Auto Off »).

01) Une fois dans le menu principal, appuyez sur les boutons UP/DOWN jusqu'à ce que l'écran affiche Menu DMX Lost Mode
02) Appuyez sur le bouton ENTER pour ouvrir le menu.
03) Appuyez sur les boutons UP et DOWN pour choisir l'une des 3 options suivantes :

L'appareil revient sur le dernier signal DMX qui fonctionnait correctement avant le problème de signal, afin d'éviter toute interruption.

L'appareil coupe sa sortie en cas de panne du mode DMX.

TS-260C7 Profile Engine

L'appareil revient sur les derniers réglages de fonctionnement à partir du mode manuel.

04) Appuyez sur le bouton ENTER pour confirmer.

9. Mode ventilateur

Ce menu vous permet de contrôler la vitesse du ventilateur.

01) Une fois dans le menu principal, appuyez sur les boutons UP/DOWN jusqu'à ce que l'écran affiche Menu Fan Mode
02) Appuyez sur le bouton ENTER pour ouvrir le menu.
03) Appuyez sur les boutons UP/DOWN pour régler la vitesse du ventilateur. Choisissez l'une des 3 options suivantes Fan Mode < Silent > Up/Down Fan Mode < Full > Up/Down Fan Mode < Auto >
04) Appuyez sur le bouton ENTER pour confirmer.

10. Fréquence du taux de rafraîchissement

Ce menu vous permet de définir la fréquence du taux de rafraîchissement.

01) Une fois dans le menu principal, appuyez sur les boutons UP/DOWN jusqu'à ce que l'écran affiche Menu PWM Frequency
02) Appuyez sur le bouton ENTER pour ouvrir le menu.
03) Appuyez sur les boutons UP/DOWN pour régler la fréquence du taux de rafraîchissement de l'appareil. La plage de réglage est comprise entre par increments de 1600Hz > 10 Hz.
04) Appuyez sur le bouton ENTER pour confirmer.

11. Étalonnage

Ce menu vous permet d'activer ou désactiver le logiciel d'étalonnage de la couleur.
01) Une fois dans le menu principal, appuyez sur les boutons UP/DOWN jusqu'à ce que l'écran affiche Menu Calibration
02) Appuyez sur le bouton ENTER pour ouvrir le menu.
03) Appuyez sur les boutons UP/DOWN pour choisir enter < Enable > et < Disable > .
04) Si vous choisissez , le logiciel d'étalonnage de la couleur est activé (recommandé).
05) Appuyez sur le bouton ENTER pour confirmer.

12. Affichage

Ce menu vous permet de définir le rétroéclairage de l'affichage.
01) Une fois dans le menu principal, appuyez sur les boutons UP/DOWN jusqu'à ce que l'écran affiche Menu Display
02) Appuyez sur le bouton ENTER pour ouvrir le menu.
03) Appuyez sur les boutons UP/DOWN pour choisir entre < On >
04) Si vous choisissez Display , l'affichage s'éteint après un délai de 60 secondes.
05) Si vous choisissez < On > , l'affichage reste allumé en continu.
06) Appuyez sur le bouton ENTER pour confirmer votre choix.

13. Informations

Ce menu vous permet de visualiser les informations sur l'appareil.

01) Une fois dans le menu principal, appuyez sur les boutons UP/DOWN jusqu'à ce que l'écran affiche

02) Appuyez sur le bouton ENTER pour ouvrir le menu.

03) L'écran affiche :

Heures de fonctionnement de l'appareil

Heures de fonctionnement de la lampe en cours d'utilisation

Nombre de démarrage(s) de l'appareil

Température LED

Température PCB

Numéro d'identification du RDM

Version actuelle du logiciel

04) Utilisez les boutons UP/DOWN pour naviguer parmi les options suivantes :

05) Appuyez sur le bouton ENTER pour confirmer.

14. Restauration des paramètres d'usine

Ce menu vous permet de restaurer les paramètres d'usine de l'appareil.

01) Une fois dans le menu principal, appuyez sur les boutons UP/DOWN jusqu'à ce que l'écran affiche Menu Factory Settings

02) Appuyez sur le bouton ENTER pour ouvrir le menu.

03) Appuyez sur les boutons UP/DOWN pour choisir entre

04) Appuyez sur le bouton ENTER pour confirmer votre choix.

05) Si vous choisissez , les réglages par défaut de l'appareil ne sont pas restaurés. 06) Si vous choisissez < Sure? > , appuyez sur le bouton ENTER pour confirmer.

07) Les réglages par défaut de l'appareil sont alors restaurés.

Guide rapide sur les canaux DMX

Infinity TS-260C7	Variateur d'intensité (« Dimmer »)	Notions de base	Tungstène	HSI Pro	RGB Pro	CMY Pro	RAW
Profil de 7 couleurs	Mode (1 canal)	Mode (5 canaux)	Mode (6 canaux)	Mode (10 canaux)	Mode (10 canaux)	Mode (10 canaux)	Mode (20 canaux)
Variateur d'intensité « Coarse » (grossier)	1	1	1	1	1	1	1
Variateur d'intensité fin			2	2	2	2	2
Stroboscope		2	3	3	3	3	3
CCT		3		4	4	4
Roue colorée		4	4	8	8	8	18
Crossfade dans le sens des aiguilles d'une montre		5	5	9	9	9	19
Réglage graduel « Coarse » de la couleur				5
Réglage graduel fin de la couleur				6
Saturation				7
Rouge « Coarse »					5		4
Rouge fin							5
Vert « Coarse »					6		10
Vert fin							11
Bleu « Coarse »					7		14
Bleu fin							15
Cyan « Coarse »						5	12
Cyan fin							13
Magenta						6
Jaune						7
Ambre « Coarse »							6
Ambre fin							7
Citron vert « Coarse »							8
Citron vert fin							9
Bleu profond « Coarse »							16
Bleu profond fin							17
Contrôle			6	10	10	10

Canaux DMX

Variateur d'intensité « Coarse » (grossier)

0-255

Variateur d'intensité allant de sombre à plus clair (0-100%)

Variateur d'intensité fin

0-255

Variateur d'intensité fin allant de sombre à plus clair (0-100%)

Obturateur/stroboscope

0-5	Fermé
6-249	Fréquence du stroboscope, de basse à élevée
250-255	Ouvert

Température de la couleur (CCT) (le variateur d'intensité « Coarse » doit être réglé sur une valeur

comprise entre 1 et 255 et l'obturateur sur une valeur comprise entre 6 et 255

0-96	2 000 K-2 800 K
97-98	2 800 K
99-112	2 800 K-3 000 K
113-114	3 000 K
115-126	3 000 K-3 200 K
127-129	3 200 K
130-169	3 200 K-4 000 K
170-171	4 000 K
172-218	4 000 K-5 600 K
219-220	5 600 K
221-226	5 600 K-6 000 K
227-228	6 000 K
229-254	6 000 K-8 000 K
255	8 000 K

Roue colorée (le variateur d'intensité « Coarse » doit être réglé sur une valeur comprise entre 1 et 255 et

l'obturateur sur une valeur comprise entre 6 et 255

0-7	Pas de fonction
8-10	Medium bastard amber	Lee 004
11-13	Fire	Lee 019
14-16	Bright red	Lee 026
17-19	Lavender	Lee 058
20-22	Sky blue	Lee 068
23-25	Just blue	Lee 079
26-28	Lime green	Lee 088
29-31	Dark yellow green	Lee 090
32-34	Spring green	Lee 100
35-37	Yellow	Lee 101
38-40	Light amber	Lee 102
41-43	Straw	Lee 103
44-46	Deep amber	Lee 104
47-49	Orange	Lee 105
50-52	Primary red	Lee 106
53-55	Dark pink	Lee 111
56-58	Magenta	Lee 113
59-61	Peacock blue	Lee 115
62-64	Medium blue green	Lee 116
65-67	Steel blue	Lee 117
68-70	Light blue	Lee 118
71-73	Dark blue	Lee 119
74-76	Deep blue	Lee 120

TS-260C7 Profile Engine

77-79	Lee green	Lee 121
80-82	Fern green	Lee 122
83-85	Dark green	Lee 124
86-88	Bright pink	Lee 128
89-91	Medium blue	Lee 132
92-94	Golden amber	Lee 134
95-97	Deep golden amber	Lee 135
98-100	Pale lavender	Lee 136
101-103	Special lavender	Lee 137
104-106	Pale green	Lee 138
107-109	Primary green	Lee 139
110-112	Bright blue	Lee 141
113-115	Apricot	Lee 147
116-118	Bright rose	Lee 148
119-121	Pale gold	Lee 152
122-124	Pink	Lee 157
125-127	Deep orange	Lee 158
128-130	Bastard amber	Lee 162
131-133	Flame red	Lee 164
134-136	Daylight blue	Lee 165
137-139	Lilac tint	Lee 169
140-142	Deep lavender	Lee 170
143-145	Lagoon blue	Lee 172
146-148	Chrome orange	Lee 179
149-151	Dark lavender	Lee 180
152-154	Congo blue	Lee 181
155-157	Alice blue	Lee 197
158-160	Full CT blue	Lee 201
161-163	Half CT blue	Lee 202
164-166	Quarter CT Blue	Lee 203
167-169	Full CT orange	Lee 204
170-172	Half CT orange	Lee 205
173-175	Quarter CT orange	Lee 206
176-178	Filter minus green	Lee 247
179-181	Half minus green	Lee 248
182-184	Three quarter CT blue	Lee 281
185-187	Three quarter CT orange	Lee 285
188-190	Follies pink	Lee 328
191-193	Lighter blue	Lee 353
194-196	Millenium gold	Lee 778
197-199	Vanity fair	Lee 793
200-255	Réservé

Durée du crossfade de la roue colorée

0-1	Crossfade de 0,1 sec.
1-2	Crossfade de 0,2 sec.
2-3	Crossfade de 0,3 sec.
	●	●	●
	●	●	●
	●	●	●
252-253	Crossfade de 25,3 sec.
253-254	Crossfade de 25,4 sec.
254-255	Crossfade de 25,5 sec.

Remarque : la durée du crossfade de la roue colorée équivaut au temps dont il a besoin avant que l'appareil fasse un fondu entre les couleurs 1 et 2.

Réglage graduel « Coarse » (variations de couleurs) (le variateur d'intensité « Coarse » doit être réglé sur une valeur comprise entre 1 et 255 et l'obturateur sur une valeur comprise entre 6 et 255 !)

0-255 Réglage graduel de la teinte, de 0 à 100%

Réglage graduel « Coarse » (variations de couleurs) (le variateur d'intensité « Coarse » doit être réglé sur une valeur comprise entre 1 et 255 et l'obturateur sur une valeur comprise entre 6 et 255 !)

0-255 Réglage graduel fin, de 0 à 100 %

Saturation de couleur (le variateur d'intensité « Coarse » doit être réglé sur une valeur comprise entre 1 et 255 et l'obturateur sur une valeur comprise entre 6 et 255)

0-255 Saturation de couleur graduelle, de 0 à 100%

Variateur d'intensité « Coarse » rouge (le variateur d'intensité « Coarse » doit être réglé sur une valeur comprise entre 1 et 255 et l'obturateur sur une valeur comprise entre 6 et 255)

0-255 Réglage graduel du rouge de 0 à 100%

Variateur d'intensité fin rouge (le variateur d'intensité fin doit être réglé sur une valeur comprise entre 1 et 255 et l'obturateur sur une valeur comprise entre 6 et 255)

0-255 Réglage graduel du rouge fin, de 0 à 100 %

Variateur d'intensité « Coarse » vert (le variateur d'intensité « Coarse » doit être réglé sur une valeur comprise entre 1 et 255 et l'obturateur sur une valeur comprise entre 6 et 255)

0-255 Réglage graduel du vert de 0 à 100%

Variateur d'intensité fin vert (le variateur d'intensité fin doit être réglé sur une valeur comprise entre 1 et 255 et l'obturateur sur une valeur comprise entre 6 et 255)

0-255 Réglage graduel du vert fin, de 0 à 100 %

Variateur d'intensité « Coarse » bleu (le variateur d'intensité « Coarse » doit être réglé sur une valeur comprise entre 1 et 255 et l'obturateur sur une valeur comprise entre 6 et 255)

0-255 Réglage graduel du bleu de 0 à 100 %

Variateur d'intensité fin bleu (le variateur d'intensité fin doit être réglé sur une valeur comprise entre 1 et 255 et l'obturateur sur une valeur comprise entre 6 et 255)

0-255 Réglage graduel du bleu fin, de 0 à 100 %

Variateur d'intensité « Coarse » cyan (le variateur d'intensité « Coarse » doit être réglé sur une valeur comprise entre 1 et 255 et l'obturateur sur une valeur comprise entre 6 et 255)

0-255 Réglage graduel du cyan, de 0 à 100%

Variateur d'intensité fin cyan (le variateur d'intensité fin doit être réglé sur une valeur comprise entre 1 et 255 et l'obturateur sur une valeur comprise entre 6 et 255)

0-255 Réglage graduel du cyan fin, de 0 à 100 %

Variateur d'intensité « Coarse » magenta (le variateur d'intensité « Coarse » doit être réglé sur une valeur comprise entre 1 et 255 et l'obturateur sur une valeur comprise entre 6 et 255)

0-255 Réglage graduel du magenta, de 0 à 100%

Variateur d'intensité « Coarse » jaune (le variateur d'intensité « Coarse » doit être réglé sur une valeur

comprise entre 1 et 255 et l'obturateur sur une valeur comprise entre 6 et 255

0-255 Réglage graduel du jaune, de 0 à 100%

Variateur d'intensité « Coarse » ambre (le variateur d'intensité « Coarse » doit être réglé sur une valeur

comprise entre 1 et 255 et l'obturateur sur une valeur comprise entre 6 et 255

0-255 Réglage graduel de l'ambre de 0 à 100%

Variateur d'intensité fin ambre (le variateur d'intensité fin doit être réglé sur une valeur comprise entre 1

et 255 et l'obturateur sur une valeur comprise entre 6 et 255

0-255 Réglage graduel de l'ambre fin, de 0 à 100 %

Variateur d'intensité citron vert (le variateur d'intensité « Coarse » doit être réglé sur une valeur comprise

entre 1 et 255 et l'obturateur sur une valeur comprise entre 6 et 255

0-255 Réglage graduel de la teinte, de 0 à 100%

Variateur d'intensité fin (le variateur d'intensité fin doit être réglé sur une valeur comprise entre 1 et 255

et l'obturateur sur une valeur comprise entre 6 et 255

0-255 Réglage graduel de l'ambre fin, de 0 à 100 %

Variateur d'intensité bleu profond (le variateur d'intensité « Coarse » doit être réglé sur une valeur

comprise entre 1 et 255 et l'obturateur sur une valeur comprise entre 6 et 255

0-255 Réglage graduel du bleu profond, de 0 à 100 %

Variateur d'intensité fin bleu (le variateur d'intensité fin doit être réglé sur une valeur comprise entre 1 et

255 et l'obturateur sur une valeur comprise entre 6 et 255

0-255 Réglage graduel du bleu profond, de 0 à 100 %

Mode de contrôle (maintenir la valeur DMX pendant au moins 3 sec. avant que la fonction prenne effet)

0-7	Pas de fonction
8-15	Courbe de variation 1 : linéaire
16-23	Courbe de variation 2 : gamma 2.0
24-31	Courbe de variation 3 : gamma 2.2
32-39	Courbe de variation 4 : courbe-S
40-71	Pas de fonction
72-79	Source de la simulation : tungstène 575 W
80-87	Source de la simulation : tungstène 750 W
88-95	Source de la simulation : tungstène 1 000 W
96-103	Source de la simulation : tungstène 2 000 W
104-111	Vitesse de la fréquence du taux de rafraîchissement : 1,1 KHz
112-119	Vitesse de la fréquence du taux de rafraîchissement : 1,2 KHz
120-127	Vitesse de la fréquence du taux de rafraîchissement : 1,3 KHz
128-135	Vitesse de la fréquence du taux de rafraîchissement : 1,4 KHz
136-143	Vitesse de la fréquence du taux de rafraîchissement : 1,5 KHz
144-151	Vitesse de la fréquence du taux de rafraîchissement : 1,6 KHz
152-159	Étalonnage désactivé
160-167	Étalonnage activé
168-175	Mode du ventilateur : silencieux
176-183	Mode du ventilateur : automatique
184-191	Mode du ventilateur : à pleine vitesse
192-199	Écran graphique : éteint automatiquement
200-207	Écran graphique : allumé
208-215	Mode CCT Indice de rendu de couleurs élevé

TS-260C7 Profile Engine

216-223	Mode CCT : grande puissance en sortie
224-249	Pas de fonction
250	Réinitialisation de tous les réglages
251-255	Pas de fonction

Maintenance

Le Showtec Infinity TS-260C7 Profile Engine ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l'appareil reste propre. Si tel n'est pas le cas, le niveau de luminosité de l'appareil pourrait nettement chuter. Débranchez l'alimentation électrique puis nettoyez le couvercle à l'aide d'un chiffon humide. Le verre frontal doit être nettoyé chaque semaine car le liquide fumigène tend à accumuler des résidus, ce qui provoque la réduction rapide de la luminosité. Ne plongez sous aucun prétexte l'appareil dans un liquide.

Assurez-vous que les branchements sont propres. Débranchez l'alimentation électrique, puis nettoyez le DMX et les branchements audio à l'aide d'un chiffon humide. Assurez-vous que les connexions sont parfaitement sèches avant de connecter le matériel ou de le brancher à l'alimentation électrique.

L'utilisateur doit s'assurer que les installations techniques et de sécurité sont contrôlées par un expert chaque année au cours d'un test d'acceptation.

L'utilisateur doit s'assurer que les installations liées à la sécurité et techniques sont inspectées chaque année par une personne qualifiée.

Il faut tenir compte des points suivants durant l'inspection :

01) Toutes les vis utilisées pour l'installation de l'appareil ou des parties de celui-ci doivent être bien vissées et ne pas être corrodées.

02) Les boîtiers, fixations et systèmes d'installation ne devront comporter aucune déformation.

03) Les pièces mécaniques mobiles, les essieux ou les goupilles par exemple, ne devront présenter aucune trace d'usure.

04) Les cordons d'alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux.

Nettoyage de la lentille de champ

La lentille de champ est accessible en retirant l'assemblage de l'obturateur de l'appareil. Utilisez un chiffon en microfibres propre pour nettoyer les lentilles. Vous pouvez l'imbiber d'alcool isopropyle. Ne vaporisez pas la solution nettoyante directement sur les lentilles ou à l'intérieur de l'appareil.

01) Desserrez la vis située sur la partie supérieure de l'appareil en la faisant tourner dans le sens inverse des aiguilles d'une montre.
02) Retirez l'assemblage de l'obturateur inclus.
03) Nettoyez les lentilles avec un chiffon propre, comme cela est détaillé plus haut.
04) Remettez l'assemblage de l'obturateur en place.
05) Serrez la vis en la faisant tourner dans le sens des aiguilles d'une montre.

Résolution des problèmes

Absence de lumière

Ce guide de résolution des problèmes vise à vous aider à résoudre des problèmes simples.

Pour ce faire, vous devez suivre les étapes suivantes dans l'ordre afin de trouver une solution. Dès que l'appareil fonctionne à nouveau correctement, ne suivez plus les étapes suivantes.

Si l'effet lumineux ne fonctionne pas bien, confiez-en la réparation à un technicien.

Il se peut que le problème soit lié : aux paramètres d'usine, à l'alimentation, à la LED ou au fusible interne.

01) Commencez par essayer de restaurer les paramètres d'usine de l'appareil (14. Restauration des paramètres d'usine, page 29).
02) Alimentation. Vérifiez que l'appareil est branché sur la bonne alimentation.
03) La LED Rapportez le Profile Engine à votre revendeur Infinity.
04) Fusible interne. Rapportez le Profile Engine à votre revendeur Infinity.
05) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l'appareil.
06) Si vous ne parvenez pas à déterminer la cause du problème, n'ouvrez en aucun cas le Profile Engine, cela pourrait abîmer l'unité et annuler la garantie.
07) Rapportez-la à votre revendeur DMT.

Absence de réponse au DMX

Il se peut que le problème soit lié au câble ou aux connecteurs DMX ou à un mauvais fonctionnement de la console ou de la carte DMX d'effets lumineux.

01) Vérifiez le réglage DMX. Assurez-vous que les adresses DMX sont correctes.
02) Vérifiez le câble DMX : débranchez l'appareil, changez le câble DMX puis reconnectez l'appareil à l'alimentation. Essayez à nouveau votre console DMX.
03) Déterminez si la console de contrôle ou l'effet lumineux est en cause. La console fonctionne-t-elle correctement avec d'autres produits DMX ? Si ce n'est pas le cas, vous devez la faire réparer. Si elle fonctionne correctement avec d'autres produits DMX, amenez le câble DMX et l'effet lumineux à un technicien qualifié.

Problème	Cause(s) probable(s)	Solution(s)
Un ou plusieurs appareils ne fonctionnent pas du tout.	L'alimentation est défectueuse	Vérifiez si l'appareil est allumé et les câbles sont correctement branchés.
	Le fusible interne a grillé	Rapportez l'appareil à votre revendeur DMT.
Les appareils se réinitialisent correctement mais répondent tous à la console de contrôle de manière irrégulière, voire ne lui répondent pas du tout.	La console de contrôle n'est pas connectée	Connectez la console.
	La sortie XLR à 3/5 broches de la console de contrôle ne correspond pas à la sortie XLR du premier appareil sur la chaîne DMX (le signal est par ex. inversé)	Installez un câble d'inversion de phase entre le contrôleur et le premier appareil sur la liaison
Les appareils se réinitialisent correctement mais ils répondent tous à la console de manière irrégulière, voire ne lui répondent pas du tout.	Données de mauvaise qualité.	Vérifiez la qualité des données. Si elle est très inférieure à 100 %, le problème peut être dû à une mauvaise connexion de la ligne, à des câbles de mauvaise qualité ou cassés, à l'absence d'une fiche ou encore au fait qu'un appareil perturbe la liaison
	Mauvaise connexion de ligne	Vérifiez les branchements et les câbles. Remédiez aux mauvais branchements. Réparez ou remplacez les câbles abîmés
	La ligne ne se termine pas sur un bouchon de terminaison de 120 ohms.	Insérez une fiche dans la prise de sortie du dernier projecteur de la ligne.
	Adressage incorrect des appareils	Vérifiez le réglage des adresses.
	L'un des appareils est défectueux et perturbe la transmission des données sur la liaison	Shuntez les appareils un par un, jusqu'à ce que le système fonctionne à nouveau : débranchez les deux prises et branchez-les directement l'une dans l'autre.Faites réviser le projecteur défectueux par un technicien qualifié.
	Les appareils sont équipés de prises XLR à 3 broches qui ne correspondent pas (broches 2 et 3 inversées)	Installez un câble d'inversion de phase entre les appareils ou permutez les broches 2 et 3 de l'appareil qui se comporte de manière irrégulière
Pas de lumière ou la LED s'éteint de manière intermittente.	L'appareil est trop chaud.	Laissez-le refroidir.Nettoyez le ventilateur.Assurez-vous que les orifices d'aération ne sont pas obstrués.Allumez la climatisation.
	LED endommagée	Débranchez le projecteur et ramenez-le à votre revendeur.
	Les réglages de l'alimentation ne correspondent pas ni la tension, ni à la fréquence C.A.	Déconnectez l'appareil. Vérifiez les réglages et modifiez-les si nécessaire

Spécifications du produit

Modèle :	Infinity TS-260C7 Profile Engine
Tension d'entrée :	100-240 V C.A., 50/60 Hz
Consommation :	260 W
Facteur de puissance :	0,96
Raccordement DMX :	30 unités
Dimensions :	425 x 330 x 450 mm (1 x L x H) (support inclus)
Poids :	8,5 kg
Fonctionnement et programmation :
Broche du signal OUT :	Broche 1 (terre), broche 2 (-), broche 3 (+)
Mode DMX :	1, 5, 6, 10 ou 20 canaux
Entrée de signal :	Entrée XLR à 3/5 broches
Sortie de signal :	Sortie XLR à 3/5 broches
Effets électromécaniques :
Source lumineuse :	LED 7 couleurs Lumiled de 260 W
Puissance lumineuse :	4 500 lm
Indice de rendu de couleur :	Homogénéité >96 % (mode d'indice de rendu de couleur élevé)
Température de couleur :	2 000 K-8 000 K
Ouverture angulaire :	15°-35° (unité du zoom), 25°-50° (unité du zoom), 5°, 10°, 14°, 19°, 26°, 36°, 50°
Variateur d'intensité :	0-100 %
Stroboscope :	0-20 Hz
Courbes de variation d'intensité :	Linéaire, Gamma 2.0, Gamma 2.2, courbe S
Boîtier :	Aluminium, tôle, plastiques moulés selon différents grades d'ingénierie.
Couleur :	Noir
Indice de protection IP :	IP-20
Température ambiante :	0°-40 °C (en fonctionnement)
Température au démarrage :	-10°-45 °C
Contrôle DMX :	Via une console DMX/RDM standard
Intégré :	Écran LCD
Contrôle	DMX-512, contrôle manuel
Connexions :	Connecteurs Powercon (entrée/sortie), données XLR à 3 broches Neutrik (entrée/sortie), données XLR à 5 broches Neutrik (entrée/sortie)
Performances équivalentes à celles d'une lampe halogène en tungstène de 750 W, mais avec une consommation de 260 W
Roue colorée simulant 64 filtres en gel qui s'adaptent au spectre
Compensation linéaire de la couleur LED
Compensation de la dérive de la température de couleur LED
Compensation de la variation de la couleur des optiques
Faisceau homogénéisé sans ombres colorées multiples
Contrôle des couleurs TSI (Teinte Saturation Intensité), CMJ (Cyan, Magenta, Jaune) & RGB (Rouge, Vert, Bleu).
Variateur d'intensité 16 bits avec courbes de variation sélectionnables
Couleur homogène par rapport à l'intensité de sortie
Mode tungstène, décalage de couleur et simulation de la minuterie d'une source lumineuse en tungstène
Sans scintillement, avec taux de rafraîchissement sélectionnable via DMX
RDM permettant le réglage et le rappel des informations (température et identité).
Facteur de puissance : 0,96
Température ambiante : max. (en fonctionnement) t_a	0 -40 °C
Température au démarrage :	-10 -45 °C
Température max. du boîtier t_B	80 °C
Distance minimum :
Distance minimum des surfaces inflammables :	0,5 m
Distance minimum de l'objet éclairé :	1,5 m

La conception et les caractéristiques du produit sont soumises à modification sans avis préalable.

Site web : www.Showtec.info

Adresse électronique : [e-mail]

Dimensions

450 mm 225 mm 425 mm

450 mm infinity POTATO 330 mm

Ø 79 mm 228 mm 94 mm

Remarques
