MODE D'EMPLOI C A940 DUAL

Instruction d'alignement

Position d'alignement

Schéma d'electrique

Plaques d'inscription

Vue explosée et

Pièces détachees

Caracteristiques techniques

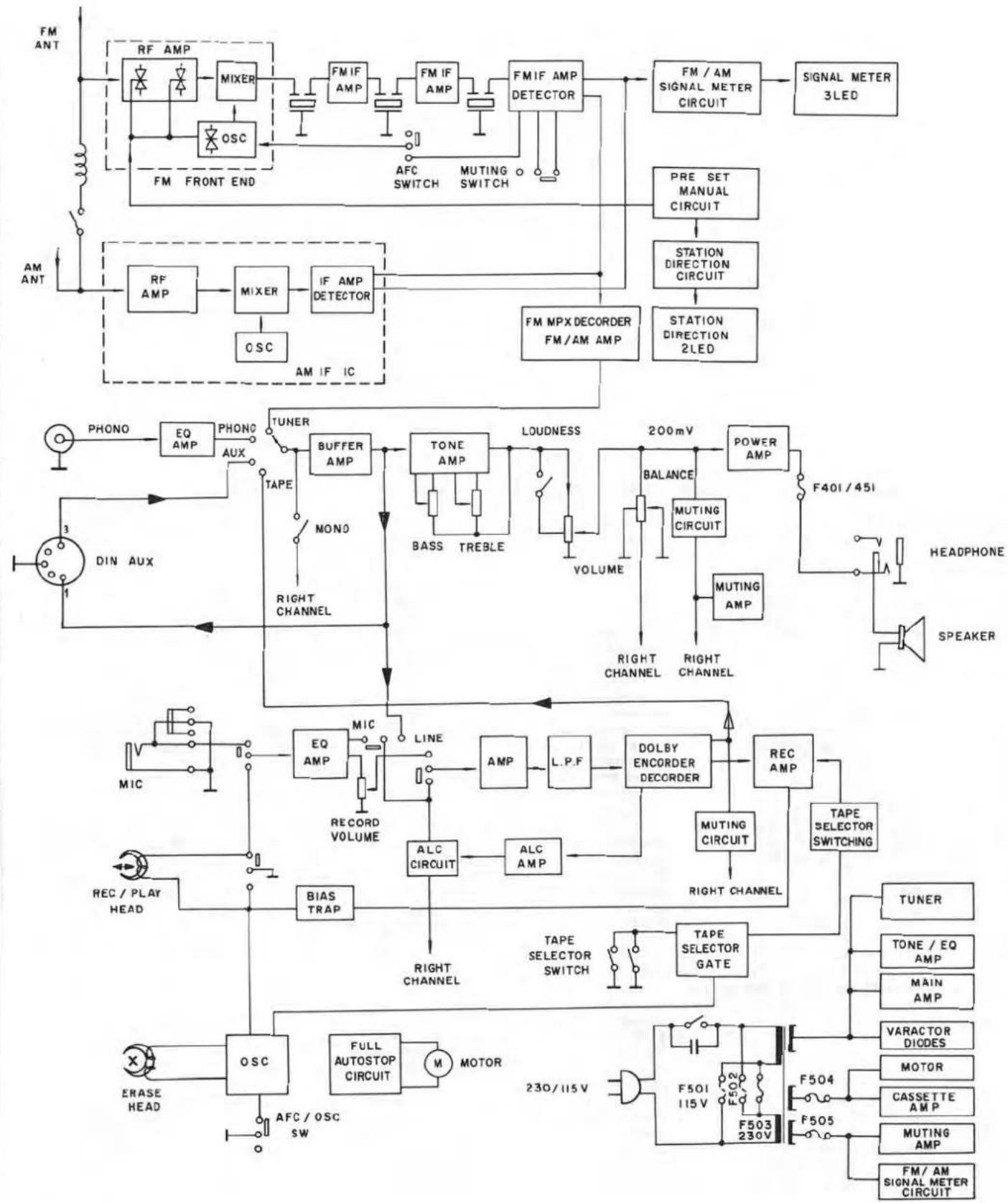

DUAL C A940 - 1


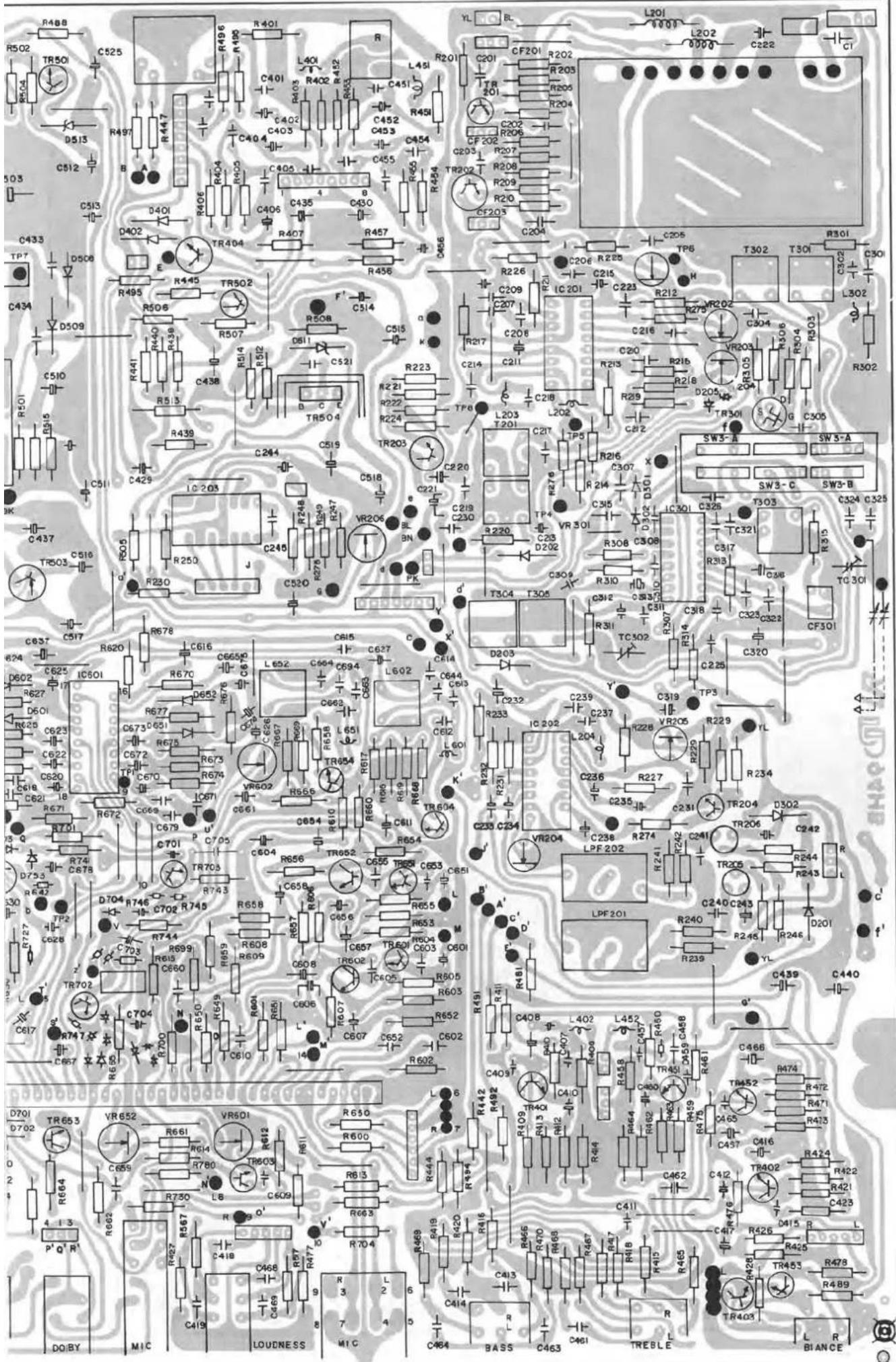

DUAL C A940 - 2

Ersatzteile · Replacement parts · Pièces détachée · CA 940

Pos.	Art.-Nr.	Stck	Bezeichnung
1	273 101	1	Frontblende
4	273 099	1	Power-Taste
12	273 322	1	Stop-Taste
16	273 325	1	Taste FM
18	273 328	1	Taste MW
20	273 331	1	Taste LW
22	273 332	1	Taste Phono
24	273 334	1	Taste Tape
26	273 336	1	Taste Aux
28	273 339	1	Tastensatz
38	274 803	1	Schiebesteller Volume
40	273 341	1	Tastatur
42	272 986	1	Sicherungsplatte
43	272 987	1	Abstimmplatte
44	272 720	5	Spindelpctentiometer
45	272 981	1	Drehknopfplatte
46	272 721	1	Drehkondensator
47	272 692	1	Tuningknopf
48	272 693	1	Volumeknopf
49	273 342	1	Resetknopf
50	273 349	3	Drehknopfsatz
51	273 343	1	Druckknopf
52	272 695	1	Abstimmknopf
53	273 347	1	Drehknopfsatz
54	273 345	1	Öffnungsknopf
55	272 690	1	Klappe
56	273 348	1	Gehäuseblech
60	273 355	1	Umlenkrolle
61	273 357	1	Zähler
65	272 982	1	Grundplatte
66	273 383	1	DIN-Buchse
67	273 384	1	CINCH-Buchse
68	273 385	1	MIC-Buchse
69	272 728	1	UKW-Teil
CF 201	272 732	3	Keramik-Filter
CF 202	272 732	3	Keramik-Filter
CF 203	272 732	3	Keramik-Filter
CF 301	272 733	1	Keramik-Filter
CT 1	272 729	2	Trimmer
D 201	272 679	11	IS 2472
bis
D 204	272 679	11	IS 2472
D 301	272 679	11	IS 2472
D 401	265 511	2	IS 1555
D 501	272 680	1	DBPC 602
D 502	272 681	1	2 W 02
D 506	227 344	4	1 N 4001
bis
D 509	227 344	4	1 N 4001
D 510	235 565	1	ZPY 20
D 511	272 682	1	ZPD 13
D 601	272 678	2	1 S 188 FM-2
D 602	272 679	11	IS 2472
D 701	272 679	11	IS 2472
D 702	272 679	11	IS 2472
D 703	272 679	11	IS 2472
IC 201	265 603	1	IC LA 1231 N
IC 202	272 739	1	IC LA 3350
IC 203	263 162	1	IC LB 1405
IC 301	245 741	1	IC TDA 1046
IC 401	272 740	1	IC μPC 1224 H
IC 402	272 741	1	IC STK 463
IC 501	266 953	1	IC μPC 574
IC 601	269 089	1	IC HA 11226
L 1	272 712	1	Spule BIAS 1,7 MH
L 201	272 709	2	Spule
L 202	272 709	2	Spule
L 203	272 707	1	Spule 20,8 MH
L 204	272 708	1	Spule 3,8 MH
L 205	272 706	1	Spule
L 301	272 711	1	Spule
L 302	272 710	1	Spule
L 401	272 716	4	Spule 5,5 MH
L 402	272 716	4	Spule 5,5 MH
L 404	272 717	2	Spule
L 601	272 713	2	Spule 37 MH
L 602	272 714	4	Spule TRAP
L 603	273 375	2	Spule 10 MH
LD 1	272 735	1	LED SLB-72GG5HL
LF 201	272 734	2	Low Pass Filter
S 1	272 723	1	Schalter
S 2	272 724	1	Schalter
S 3	272 725	1	Schalter
S 4	272 726	1	Schiebeschalter

Pos.	Art.-Nr.	Stck	Bezeichnung
T 201	272699	1	Spule FM
T 202	272700	1	Spule FM
T 301	272701	1	Spule MW ANT
T 302	272702	1	Spule ANT
T 303	272703	1	Spule MW
T 304	272705	1	Spule OSC LW
T 305	272704	1	Spule OSC MW
TR 201	272745	2	MPS 9626
TR 202	272742	2	KTC 2236AY
TR 203	272743	5	MPS 9630 K
TR 204	272743	5	MPS 9630 K
TR 205	272744	2	2 SK 300 A-Y
TR 206	272744	2	2 SK 300 A-Y
TR 207	272743	5	MPS 9630 K
TR 208	272743	5	MPS 9630 K
TR 209	272746	1	FET 2SKA 19 TMY
TR 401	272748	4	KTC 732 TM-BL
TR 402	272748	4	KTC 732 TM-BL
TR 403	247647	21	2 SC 1815 GR
TR 404	272743	5	MPS 9630 K
TR 501	272747	3	2 SC 1827 Y
TR 502	272747	3	2 SC 1827 Y
TR 503	272750	1	MDS 9450
TR 504	272747	3	2 SC 1827 Y
TR 601	272749	6	MPS 9635 C
TR 602	272749	6	MPS 9635 C
TR 603	247647	21	2 SC 1815 GR
TR 604	272749	6	MPS 9635 C
TR 605	247647	21	2 SC 1815 GR
bis
TR 703	247647	21	2 SC 1815 GR
TR 704	272742	2	KTC 2236 AY
TR 705	272742	2	KTC 2236 AY
TR 706	272747	1	2 SC 1827 Y
TR 707	247647	21	2 SC 1815 GR
TR 708	247647	21	2 SC 1815 GR
TR 715	247647	21	2 SC 1815 GR
VR 1	272718	1	Volume Steller
VR 2	272719	2	Steller 100 kΩ
VR 201	273376	2	Steller 4,7 kΩ
VR 202	273377	3	Steller 22 kΩ
VR 203	273379	1	Steller 47 kΩ
VR 204	273378	1	Steller 1 kΩ
VR 205	273378	2	Steller 4,7 kΩ
VR 601	273381	2	Steller 100 kΩ
VR 602	273380	1	Steller 10 kΩ
VR 603	273377	3	Steller 22 kΩ
VR 701	273381	2	Steller 100 kΩ
VR 702	273382	1	Steller 150 kΩ
70	272983	1	Auto-Stop-Platte
D 704	272679	4	IS 2472
D 705	272679	4	IS 2472
D 706	227344	1	1 N 4001
D 706	272679	4	IS 2472
D 707	272679	4	IS 2472
D 708	272679	4	IS 2472
IC 701	240843	1	IC MC 14011BCP
IC 799	263030	1	IC AN 6250
TR 709	247647	3	2 SC 1815 GR
TR 710	247647	3	2 SC 1815 GR
TR 711	272750	1	MDS 9450
TR 712	272747	1	2 SC 1827 Y
TR 713	271118	1	2 SA 1015-GR
TR 714	247647	3	2 SC 1815 GR
ZD 13	272682	1	ZPD 13
72	272984	1	Presetplatte
D 212	227675	1	ZPD 15
D 213	249857	1	ZPD 12
IC 204	266954	1	IC AN 6552
IC 205	231688	1	IC 741
S 100	273386	1	Schalter
TR 209	272743	1	MPS 9630 K
TR 210	271118	1	2 SA 1015-GR
VR 212	273378	1	Steller 1 kΩ
VR 214	273380	1	Steller 10 kΩ
VR 216	273381	1	Steller 100 kΩ
VR 218	273376	1	Steller 4,7 kΩ
74	272979	1	Funktionsplatte
S 120	272730	1	Schalter
S 130	272731	1	Schalter
76	272980	1	LED-Platte
LD 1	272736	1	LED SLB 15 UR3

Ersatzteile · Replacement parts · Pièces détachée · CA 940

Sous réserve de modifications!

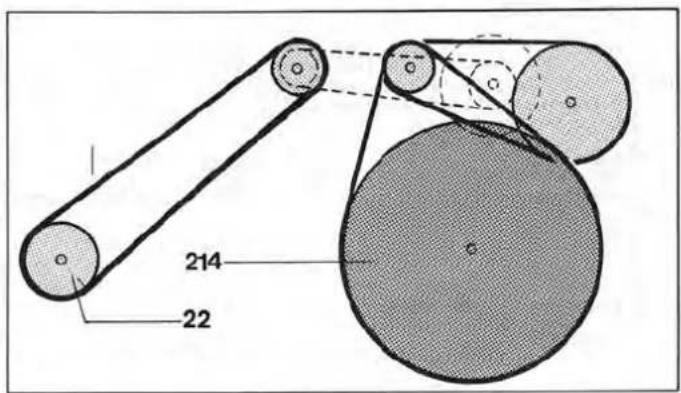

Riemenlaufplan
DUAL C A940 - 3


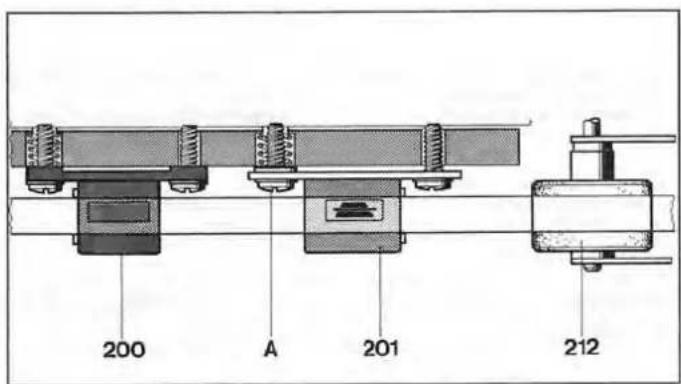

AW-Kopfjustage
DUAL C A940 - 4

Technische Daten (typische Werte)	Technical Data (typical value)	Caractéristiques techniques (valeur caractéristique)
Deck	Deck	Platine à cassettes
Bandgeschwindigkeit	Tape speed	Vitesse de bande	4,75 cm/s (11⁄2 ips)
Kurzzeitige Geschwindigkeitschwan-kungen (Tonhöhenschwankungen)W.R.M.S.nach DIN Aufnahme/Wiedrgabe	Wow and flutterWeighted RMS to DIN for recording/playback	Fluctuations instantanées de la vitesse (variations de la hauteur du son)W.R.M.S.suivant DIN enregistrement/lecture	±0,05%±0,14%
Übertragungsbereich (bezogen auf DIN-Toleranzfeld)	Frequency response (ref. to DIN tolerances)	Bande passante(ramenée à la plage de tolérance DIN)	25-17 000 Hz
Ruhegeräuschspannungsabstand mit Dolby NR	Signal-to-noise ratio with Dolby Nr	Rapport signal/bruit avec Dolby NR	65 dB
Übersprechdämpfung (bei 1000 Hz)zwischen zusammengehörigen Kanälen zwischen Kanälen in Gegenrichtung	Channel separation (at 1000 Hz) between stereo channels in opposite direction	Diaphonie (à 1000 Hz)en sens stéréoen sens inverse	40 dB70 dB
Löschdämpfung bei 1000 Hz	Erasure at 1000 Hz	Atténuation d'effacement à 1000 Hz	70 dB
Umspulzeit für C 60 Cassette	Fast winding time for C 60 cassettes	Temps de rebobinage pour cassette C 60	95 sec.
HF-TeilEmpfangsbereicheFM (UKW)MWLW	RF SectionWave bandsFM (VHF)MWLW	Partie HFGammes d'ondesFM (O.U.C.)P.O.G.O.	87,5-108 MHz510-1620 kHz150-340 kHz
EmpfindlichkeitFM-MonoFM-Stereo	SensitivityFM-MonoFM-Stereo	SensibilitéFM-monoFM-stéréo	1μV30 μV
Mono/Stereo-Umschaltung	Automatic mono/stereo switchover	Commutation automatique mono/stéréo	8 μV
Geräuschspannungsabstand (IHF)Stereo (1 kHz/46 kHz Hub)	Signal-to-noise ratio, weighted (IHF)Stereo (1 kHz/46 kHz)	Rapport signal/bruit (IHF)Stéréo (1 kHz/46 kHz)	62 dB
KlirrfaktorStereo (1 kHz/46 kHz Hub)	Harmonic distortionStereo (1 kHz/46 kHz)	Taux de distorsionStéréo (1 kHz/46 kHz)	0,30%
Übersprechdämpfung bei 1 kHz	Channel separation at 1000 Hz	Diaphonie stéréo (à 1 kHz)	40 dB
NF-Frequenzgangfür Preemphasis 50 μs-3 dB	AF frequency response for 50 μs pre-emphasis-3 dB	Bande passante BFpour pré-emphasis 50 μs à 3 dB	30 Hz-15 kHz
Trennschärfe (stat.)	Selectivity (stat.)	Sélectivité	75 dB
NF-TeilAusgangsleistung (DIN/8 Ω)MusikleistungSinus-Dauertonleistung	AF SectionRated output (DIN/8 Ω)music powerRms continuous power output	Partie BFPuissance de sortie (DIN/8 Ω)Puissance musicalePuissance efficace	2 x 30 Watt2 x 25 Watt
Klirrfaktorbis 2 x 20 Watt, 1000 Hz	Harmonic distortionup to 2 x 20 W, 1000 Hz	Facteur de distortionjusqu'à 2 x 20 watts, 1000 Hz	<0,06%
Leistungsbandbreitenach DIN 45 500	Power bandwidthComplying with DIN 45 500	Réponse en puissance selon DIN 45 500	20 Hz-20 kHz
Übertragungsbereich(Baß- und Höhenregler in Mitten-stellung)Phono nach RIAA	Frequency response(bass and treble controls at center position)Phono complying with RIAA	Bande passante(Régulateurs des basses et des aigus en position centrale)Phono selon RIAA	20 Hz-20 kHz ± 1 dB10 Hz-45 kHz ± 3 dB20 Hz-20 kHz ± 2 dB
EingängeAuxPhoneMikrofon	InputsAuxPhonoMicrophone	EntréesAuxPhonoMicro	250 mV an 47 kΩ3 mV an 47 kΩ0,4 mV an 10 kΩ
Max. Eingangspegel(1000 Hz, Klirrfaktor 0,7 %)AuxPhone	Maximum input level(1000 Hz, harmonic distortion 0,7 %)AuxPhono	Niveau d'entrée maximum(1000 Hz, facteur de distortion 0,7 %)AuxPhono	6 V80 mV
Ausgänge1 Druckklemmleisie für ein Laut-sprecherpaar1 Koaxialbuchse 1⁄4 inch für Kopfhöreranschluß1 Bandausgang an Aux-Buchse (DIN)	OutputsPress-type terminal strip for one set of speakers1 coaxial jack, 1⁄4 inch for headphone connection1 tape output to Aux jack (DIN)	Sorties1 barres à ressort pour 1 pair de hauts-parleurs1 prise coaxiale de 1⁄4'' pour le raccordement du casque-écouteur1 sortie magnéto sur les prise (DIN)	8-16 Ω
FremdspannungsbstandSpitzenwert über Fremdspannungs-filter (DIN 45 405)bezogen auf NennleistungAuxPhone	Unweighted signal-to-noise ratioPeak value via external voltage filter(DIN 45 405)related to Nominal outputAuxPhono	Rapport signal/bruit non-pondéréValeur de pointe après le filtre de tension non pondérée (DIN 45 495)ramené à la puissance nominaleAuxPhono	82 dB64 dB
Geräuschspannung gemessen nach IHFBewortet mit A-Filter (RMS)bezogen auf NennleistungAuxPhone	Noise voltage measured in accordance with IHFweighted with A-filter (rms) in relation to rated powerAuxPhono	Tension pertubatrice mesurée selon IHF pondérée avec filtre A (RMS), ramenée à la puissance nominaleAuxPhono	92 dB75 dB
Übersprechdämpfungbei 1000 Hzzwischen den Kanälenzwischen den Eingangen	Crosstalk attenuationat 1000 Hzbetween individual channels between inputs	Affaiblissement de diaphonie pour 1000 HzEntre les canauxEntre les entrées	40 dB60 dB
Leistungsaufnahme (max.)	Power consumption (maximum)	Puissance absorbée (maximale)	185 Watt
Netzspannungen	Line voltages	Tensions du réseau	115 und 230 Volt

Assistant notice

En attente de votre message

Informations produit

Marque : DUAL

Modèle : C A940

Catégorie : Radio-récepteur
