Type de produit	Barre de son avec caisson de basses sans fil
Marque	JBL
Modèle	Cinema SB550
Système audio	3.1 canaux
Puissance totale	250 W (max, 1% THD)
Puissance barre de son	150 W (max, 1% THD)
Puissance caisson de basses	100 W (max, 1% THD)
Haut-parleurs barre de son	3 haut-parleurs oblongs (45 x 100 mm) + 2 tweeters de 13 mm
Haut-parleur caisson de basses	Sans fil, 133 mm (5,25")
Réponse en fréquence	45 Hz - 20 kHz (-10 dB)
Entrées audio	1 x Optique, Bluetooth, USB (lecture USB selon version)
HDMI	1 x HDMI ARC (HDCP 1.4)
Bluetooth	Version 5.3, profils A2DP 1.3, AVRCP 1.6
USB	Type A, 5V CC 0,5A, format MP3
Alimentation	100 - 240 V CA, ~50/60 Hz
Consommation veille	< 0,5 W
Dimensions barre de son	950 x 64 x 80 mm
Dimensions caisson de basses	200 x 324 x 250 mm
Poids barre de son	2,5 kg
Poids caisson de basses	4,2 kg
Poids total emballé	8,8 kg
Montage mural	Possible (voir notice)
Mise en veille automatique	Après 10 minutes d'inactivité
Température de fonctionnement	0 °C - 45 °C

FOIRE AUX QUESTIONS - Cinema SB550 JBL

Comment connecter la barre de son à ma TV ?

Utilisez le câble HDMI fourni et branchez-le sur le port HDMI ARC de votre TV et de la barre de son. Vous pouvez aussi utiliser l'entrée optique si votre TV ne supporte pas HDMI ARC.

Comment jumeler un appareil Bluetooth ?

Appuyez sur le bouton Bluetooth de la barre de son ou de la télécommande pour passer en mode appairage. Activez le Bluetooth sur votre appareil (smartphone, tablette) et sélectionnez Cinema SB550 dans la liste.

Que faire si le caisson de basses ne se connecte pas ?

Assurez-vous que le caisson est sous tension et à proximité de la barre de son. Si la liaison sans fil ne s'établit pas, mettez les deux appareils hors tension puis rallumez-les. La connexion se fait automatiquement.

Puis-je utiliser la barre de son sans caisson de basses ?

Oui, la barre de son fonctionne seule, mais le caisson de basses améliore considérablement les graves pour une expérience cinéma maison.

Comment monter la barre de son au mur ?

Utilisez le gabarit de perçage fourni pour marquer les points de fixation. Percez, insérez les chevilles, puis vissez les supports muraux. Accrochez la barre de son sur les supports.

Pourquoi ma barre de son s'éteint-elle toute seule ?

La barre de son se met automatiquement en veille après 10 minutes sans activité audio. Pour la réveiller, appuyez sur le bouton Marche ou changez de source.

Quels formats audio sont pris en charge par l'entrée USB ?

L'entrée USB lit les fichiers MP3 avec des débits de 8 à 448 kbit/s et des fréquences d'échantillonnage de 16 à 48 kHz. La lecture USB est disponible selon la version régionale.

Comment régler le volume du caisson de basses ?

Utilisez la télécommande fournie pour ajuster le niveau des basses indépendamment du volume général de la barre de son.

Que faire en cas de dysfonctionnement de la télécommande ?

Vérifiez les piles de la télécommande et remplacez-les si nécessaire. Assurez-vous qu'aucun obstacle ne bloque le signal entre la télécommande et le capteur de la barre de son.

Puis-je connecter la barre de son à un projecteur ?

Oui, si le projecteur dispose d'une sortie audio numérique optique ou Bluetooth. Utilisez le câble optique ou la connexion sans fil selon les options disponibles.

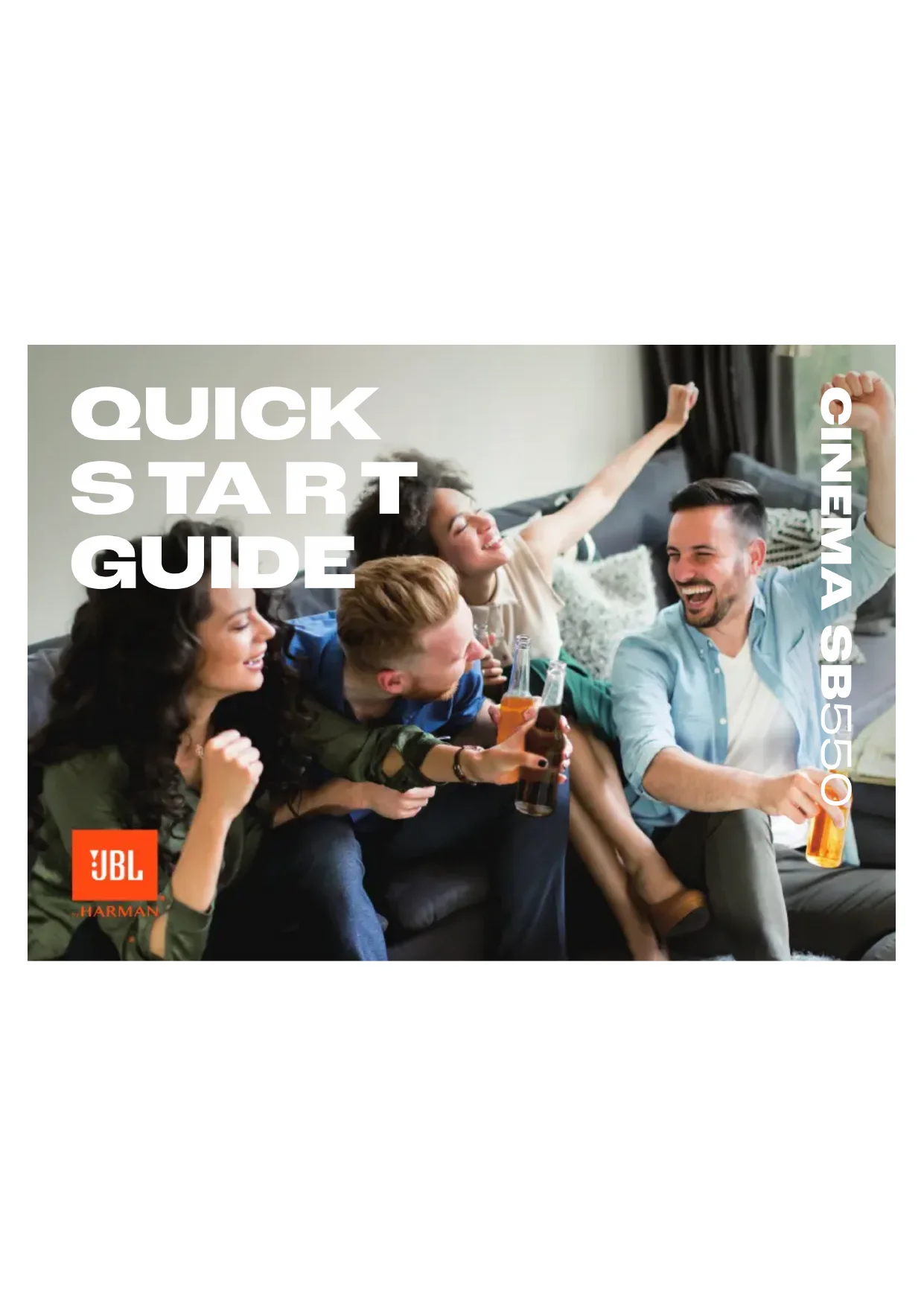

MODE D'EMPLOI Cinema SB550 JBL

* Le nombre de cordons secteur et les types des prises varient selon les régions.

MONTAGE MURAL

CONNEXION

MARCHE

La barre de son se met automatiquement en veille après 10 minutes d'inactivité.

JUMELAGE BLUETOOTH

Connexion | Connectée

SUPPORT EN LIGNE

MODE D'EMPLOI

SPÉC. TECHNIQUES TEKNISKE SPECIFIKATIONER

Caractéristiques générales

• Modèle : CINEMA SB550
  • Système audio : 3.1 canaux
  • Alimentation électrique : 100 - 240 V CA, \~ 50 / 60 Hz
• Puissance de sortie totale des enceintes (max à 1% DHT) : 250 W
• Puissance de sortie de la barre de son (max à 1% DHT) : 150 W
• Pulissance de sortie du calisson de basses (max. à 1 % DHT) : 100 W
• Haut-parleurs de la barre de son : 3 haut-parleurs oblongs (45 x 100) mm + 2 tweeters de 13 mm
• Haut-parleur du calsson de basses : Calsson de basses, sans fil de 133 mm (5,25")
  • Consommation en veille : < 0,5 W
  • Température de fonctionnement : 0 °C - 45 °C

Spécification HDMI

• HDMI ARC (canal de retour audio) : 1

- Version HDCP HDMI : 1.4

Spécifications audio

- Réponse en fréquence : 45 Hz - 20 kHz (-10 dB)

- Entrées audio : 1 Optique, Bluetooth et USB (la lecture USB est disponible en version américaine. Sur les autres versions, l'USB est réservé au service.)

Spécification USB

• Prise USB : Type A
  • Caractéristiques USB : 5V CC, 0,5A
• Formats de fichlers pris en charge : mp3
• Codec MP3 : MPEG 1 Layer 2/3, MPEG 2 Layer 3, MPEG 2.5 Layer 3

• Taux d'échantillonnage MP3 : 16 - 48 kHz

• Débit de bits MP3 :

MPEG 1 Layer 1 : 32 kbit/s - 448 kbit/s, MPEG 1 Layer 2 : 32 kbit/s - 384 kbit/s, MPEG 1 Layer 3 : 32 kbit/s - 320 kbit/s, MPEG 2/2.5 Layer 1 : 32 kbit/s - 256 kbit/s, MPEG 2/2.5 Layer 2/3 : 8 kbit/s - 160 kbit/s

Spécifications radio

• Version du Bluetooth : 5.3
• Profills Bluetooth : A2DP 1.3, AVRCP 1.6
- Bande de fréquences de l'émetteur Bluetooth : 2400 MHz - 2483,5 MHz
- Pulissance d'émission max. du Bluetooth : < 10 dBm (PIRE)
• Modulation Bluetooth : GFSK, π/4 DQPSK, 8DPSK
- Plage de fréquences de l'émetteur radio 2.4G : 2402 - 2481 MHz
- Puissance de l'émetteur radio 2.4G : <10 dBm (PIRE)
• Modulation radio 2.4G : GFSK

Dimensions

• Dimensions de la barre de son (L x H x P) : 950 x 64 x 80 mm / 37,4" x 2,5" x 3,1"
• Dimensions du caisson de basses (L x H x P) : 200 x 324 x 250 mm / 7,9" x 12,8" x 9,9"
  • Polds de la barre de son : 2,5 kg / 5,5 lbs
• Poids du caisson de basses : 4,2 kg / 9,3 lbs
• Dimensions de l'emballage (L x H x P) : 1025 x 235 x 397 mm / 40,4" x 9,3" x 15,6"
  • Polds avec emballage : 8,8 kg / 19,4 lbs

: : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : :
