Rock Solid Alpha Mark II - Trépied ROLLEI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Trépied
Marque	Rollei
Modèle	Rock Solid Alpha Mark II
Matériau	Aluminium (estimation)
Hauteur maximale	150 cm (estimation)
Hauteur minimale	40 cm (estimation)
Longueur plié	50 cm (estimation)
Poids	1,5 kg (estimation)
Charge maximale	5 kg (estimation)
Tête	Sphérique (rotule ball)
Type de verrouillage des pieds	Verrous à demi-tour (système rapide)
Nombre de sections de pied	3 (estimation)
Angles des pieds	3 positions réglables
Filetage de montage	3/8 pouce (adaptateur 1/4 pouce non inclus)
Niveau à bulle	Oui
Accessoires inclus	Plaque de montage rapide, pics, tournevis hexagonaux (3mm et 4mm), manuel d'utilisation
Plage de température	-40 °C à +100 °C
Entretien	Nettoyage avec détergent doux ; lubrification avec huile ou cire si nécessaire
Réparabilité	Pièces détachées disponibles via service après-vente Rollei

FOIRE AUX QUESTIONS - Rock Solid Alpha Mark II ROLLEI

Comment déployer et replier les pieds du trépied ?

Tournez le verrou du pied (4) dans le sens horaire d'un demi-cercle pour déployer ou raccourcir. Tournez dans le sens antihoraire pour verrouiller après réglage.

Comment ajuster l'angle des pieds ?

Tirez sur le bouton d'ajustement d'angle (3), soulevez le pied à la position souhaitée (3 angles disponibles), puis relâchez le bouton pour verrouiller.

Comment retirer la plaque de montage ?

Desserrer la vis de serrage de la plaque en la déplaçant vers le haut, puis appuyer sur le verrou à clip de la plaque et retirer la plaque.

Comment fixer la rotule sur le trépied ?

Vissez la tête sphérique sur le trépied à l'aide du filetage 3/8 pouce. Si votre trépied a une vis 1/4 pouce, utilisez un adaptateur (non fourni). Serrez la petite vis de sécurité sur la plaque de base.

Comment monter un appareil photo sur le trépied ?

Fixez le plateau à attache rapide sous l'appareil, dévissez la vis de blocage, insérez le plateau dans la rainure et resserrez la vis.

Comment régler la friction de la rotule ?

Après avoir fixé l'appareil, desserrez complètement le réglage de friction. Desserrez la vis de verrouillage principale, puis tournez le réglage de friction dans le sens horaire jusqu'à la position désirée. Pour desserrer, tournez dans le sens antihoraire.

Comment remplacer les pieds en caoutchouc par des pics ?

Dévissez le pied en caoutchouc (desserré) et vissez le pic à la place (serré). Utilisez les pics pour une meilleure stabilité sur sol meuble.

Quels accessoires sont inclus avec le trépied ?

Plaque de montage rapide, pics pour les pieds, tournevis hexagonaux 3 mm et 4 mm, et manuel d'utilisation.

Comment entretenir le trépied ?

Nettoyez le système de verrouillage et les parties coulissantes avec un détergent doux sur un chiffon. Si nécessaire, lubrifiez avec de l'huile ou de la cire. Évitez les températures extrêmes au-delà de -40°C à +100°C.

Peut-on utiliser ce trépied en milieu marin ?

Oui, le trépied est conçu pour une utilisation en eau de mer. Rincez-le à l'eau douce après usage et séchez-le.

MODE D'EMPLOI Rock Solid Alpha Mark II ROLLEI

Nous vous remercions d'avoir choisi notre produit ! Veuillez lire attentivement ce qui suit avant de l'utiliser.

Composants du trépied

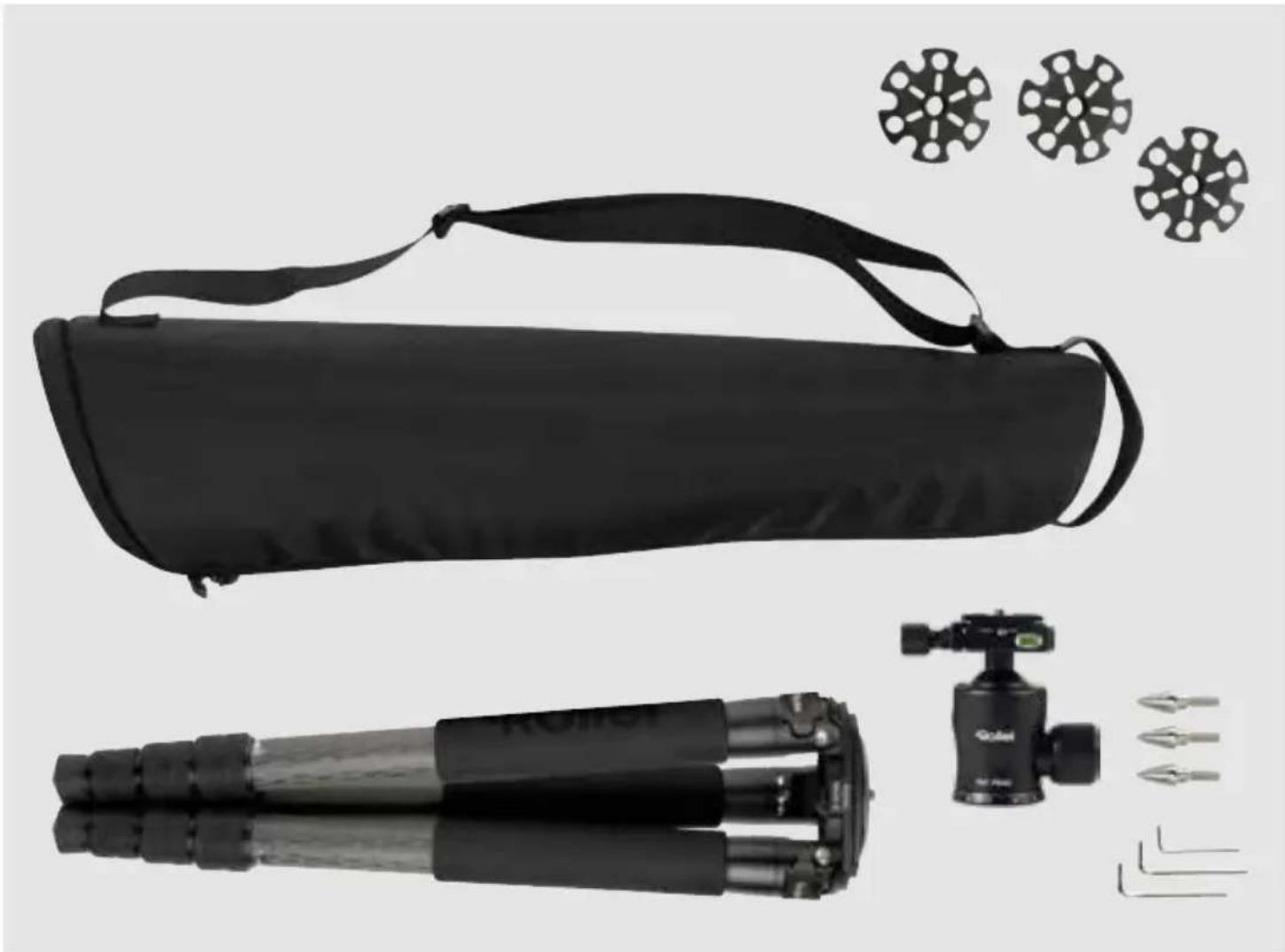

Liste des accessoires

1. Plaque de montage
2. Bouton d'ajustement d'angle
3. Pied
4. Verrou de pied
5. Crochet
6. Vis de montage 3/8"
7. Vis
8. Verrou de plaque
9. Verrou à clip de la plaque
10. Semelle à goupille
11. Pics
12. Tournevis hexagonal 3 mm
13. Tournevis hexagonal 4 mm
14. Rotule Ball

Manuel d'utilisation

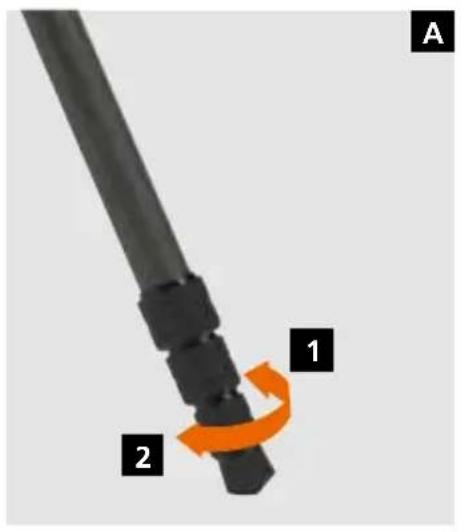

A Système de verrouillage/déverrouillage rapide des pieds

1. Tourner le verrou du pied (4) dans le sens horaire, en décrivant un demi-cercle afin de déployer oude raccourcir le trépied.
2. Tourner le verrou du pied (4) dans le sens antihoraire, après avoir déployé, raccourci ou plié les pieds. [1] serré [2] desserré

B Ajuster l'angle des pieds

1. Tirer sur le bouton d'ajustement d'angle, soulever les pieds à la position requise. [1]
2. Le trépied permet d'avoir trois angles distincts utilisés à des fins diverses. Appuyer sur le bouton d'ajustement d'angle pour régler le niveau. [2]

C Retirer la plaque de montage

1. Desserrer ou serrer la plaque de montage en déplaçant la vis de serrage vers le haut ou vers le bas. Si nécessaire tirez la vis à l'extérieur, puis déplacez-le vers le haut ou vers le bas et relâchez-le à nouveau. Continuer à desserrer ou serrer. Répétez cette si souvent jusqu'à ce que la plaque est desserrée ou fixée.
2. Appuyer sur le verrou à clip de la plaque
3. Retirer la plaque de montage

D Visser sur la plaque de montage

1. Serrer la vis à la base de la plaque de montage à l'aide du tournevis hexagonal pour fixer la rotule.

E Remplacer le pied en caoutchouc par des pics (11)

[1] desserré [2] serré

Annonces Informations d'ordre général

• Plage de température:
• 40 °C à + 100 °C
• Ce trépied s'utilise dans de l'eau de mer
• Si nécessaire, utiliser la serviette molletonnée avec un détergent doux pour nettoyer le système de verrouillage et les parties coulissantes.
• Si nécessaire, utiliser des lubrifiants usuels ou de l'huile de cire.

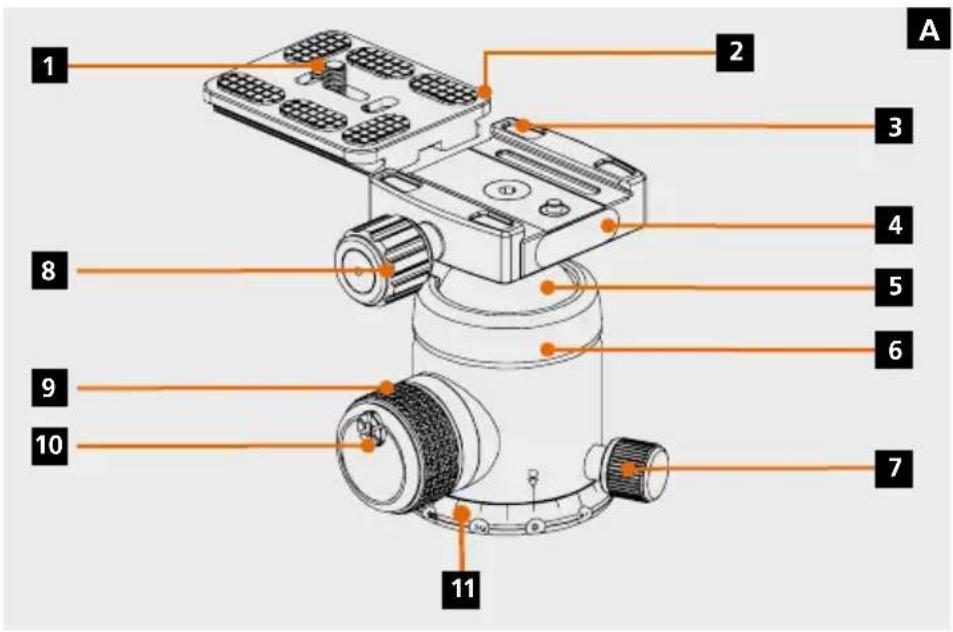

1. Vis 1/4 pouces
2. Plateau à attache rapide
3. Niveau à bulle
4. Sphère
5. Boîtier
6. Verrouillage du panoramique
7. Vis de blocage du plateau à attache rapide
8. Verrouillage de la tête sphérique
9. Bouton de friction (amortissement)
10. Axe panoramique

Montage sur un trépied (fig. 2)

1. Assurez-vous que l'axe panoramique est bloquée en serrant le verrouillage du panoramique

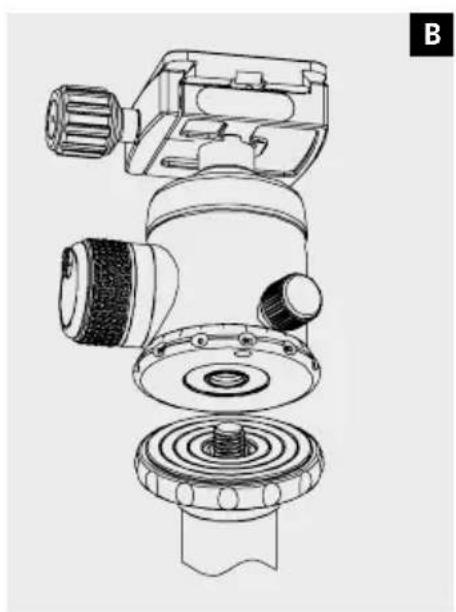

2. Vissez la tête sphérique sur le trépied à l'aide du filetage 3/8 pouces en-dessous de la tête. Si votre trépied est pourvu d'une vis 1/4 pouces, vous devez utiliser un adaptateur (non fourni).
3. Puis, sécurisez la tête à l'aide de la petite vis sur la plaque de base du trépied, pour empêcher tout mouvement accidentel de la tête.

Montage de l'appareil-photo (fig. 3)

1. Fixez le plateau à attache rapide sur la partie inférieure de votre appareil-photo.
2. Dévisser la vis de blocage du plateau à attache rapide dans le sens contraire des aiguilles d'une montre.
3. Insérez le plateau à attache rapide en engageant un côté dans la rainure et en appuyant fortement sur l'autre.
4. Lorsque le plateau à attache rapide est correctement inséré, veuillez resserrer sa vis de blocage.

La Friction

La friction empêche que votre appareil-photo bascule rapidement par inadvertance lorsque la vis de verrouillage principale est desserrée. C'est pourquoi la friction peut être réglé en fonction de l'équipement utilisé.

1. Fixez votre appareil-photo sur la tête sphérique.
2. Assurez-vous que le réglage de la friction est complètement desserré.
3. Desserrez la vis de verrouillage principale et vérifiez à quel emplacement la plaque de base se trouve au bon friction pour vous. Vous devriez pouvoir régler l'angle de l'appareil sans basculement de celui-ci s'il est relâché de façon soudaine.
4. Tournez le réglage de la friction dans le sens horaire jusqu'à ne plus pouvoir tourner. La friction est alors réglé à ce point et la vis de verrouillage principale ne peut plus être desserrée via ce point.

Desserrage de la friction

1. Serrez légèrement la vis de verrouillage principale.
2. Tournez le réglage de la friction dans le sens antihoraire jusqu'à ce qu'il soit complètement desserré.
3. La friction est maintenant interrompu.
