Type de produit	Module solaire rechargeable pour caméra animalière
Marque	Renkforce
Modèle	RF-SPB-250
Dimensions (L x l x h)	148 x 99 x 15 mm
Poids	236 g
Type de batterie	Li-Po 2500 mAh (intégrée, non remplaçable)
Tension d'entrée (charge)	12 V/CC (via adaptateur secteur) ou énergie solaire
Tension de sortie	6 V/CC, 2 A max.
Connecteur de sortie	Prise CC Ø 3,5 mm
Protection	Surcharge, décharge excessive, surintensité
Indice de protection	IP56 (protégé contre projections d'eau, caches fermés)
Température de fonctionnement/stockage	-20 à +60 °C
Indicateur LED de charge	Rouge (charge CA), Bleu (charge solaire), Éteint (batterie pleine)
Contenu de l'emballage	Module solaire, câble de charge, bloc d'alimentation, 3 vis, 3 chevilles, support réglable, mode d'emploi
Utilisation prévue	Alimentation d'appareils 6 V/2 A CC (ex: caméra animalière)
Entretien et nettoyage	Nettoyer avec un chiffon sec ou légèrement humide ; pas de produits abrasifs
Consignes de sécurité	Ne pas immerger, ne pas court-circuiter, ne pas exposer au feu, garder hors de portée des enfants
Périphériques compatibles	Appareils nécessitant une entrée 6 V/2 A CC (connecteur 3,5 mm)
Matériau du panneau solaire	Non spécifié, mais panneau solaire standard
Garantie	Voir conditions de Conrad Electronic

FOIRE AUX QUESTIONS - RF-SPB-250 Renkforce

Comment recharger la batterie du RF-SPB-250 ?

Vous pouvez recharger la batterie via l'adaptateur secteur fourni (12 V/CC) ou par l'énergie solaire en exposant le panneau au soleil. Le voyant LED indique le mode de charge : rouge pour secteur, bleu pour solaire.

Quelle est la capacité de la batterie intégrée ?

La batterie Li-Po a une capacité de 2500 mAh (type 707095). Elle est intégrée et non remplaçable.

Le RF-SPB-250 est-il étanche ?

Oui, il possède un indice de protection IP56, ce qui le protège contre les projections d'eau de toutes directions, à condition que les caches des ports soient fermés. Ne l'immergez pas.

Quels appareils puis-je alimenter avec ce module solaire ?

Ce module fournit une sortie de 6 V/2 A via un connecteur CC 3,5 mm. Il est conçu pour alimenter des caméras animalières ou tout appareil compatible avec ces spécifications.

Comment installer le RF-SPB-250 ?

Utilisez le support réglable et les vis/chevilles fournies pour le fixer sur une surface adaptée. Choisissez un endroit avec un ensoleillement maximal. Vérifiez qu'aucun câble électrique ou tuyau n'est caché sous la surface de montage.

Puis-je charger la batterie via USB ?

Non, il est déconseillé de charger via un port USB d'ordinateur car le courant peut être insuffisant et endommager l'ordinateur. Utilisez l'adaptateur secteur fourni ou le panneau solaire.

Comment nettoyer le panneau solaire ?

Nettoyez le panneau avec un chiffon sec et non pelucheux. Pour les taches tenaces, utilisez un chiffon légèrement humide. N'utilisez pas de produits abrasifs ou chimiques.

Que faire si le voyant LED ne s'allume pas ?

Si le voyant est éteint, la batterie externe est entièrement chargée. S'il ne s'allume pas lors de la charge, vérifiez les connexions et que le panneau reçoit suffisamment de lumière solaire (ou que l'adaptateur est branché).

Est-il possible de remplacer la batterie ?

Non, la batterie Li-Po est intégrée et non remplaçable. Toute tentative d'ouverture peut endommager le produit et annuler la garantie.

Où puis-je trouver la notice complète ?

La notice est disponible gratuitement sur notice-facile.com ou sur le site de Conrad (www.conrad.com/downloads) en scannant le code QR présent dans l'emballage.

MODE D'EMPLOI RF-SPB-250 Renkforce

RF-SPB-250 Module solaire pour caméra animalière

N° de commande 2304779

Utilisation prévue

Le produit est une batterie externe rechargeable à l'énergie solaire pour les appareils qui peuvent être alimentés par une entrée d'alimentation de 6 V 2 A CC 3,5 mm.

Ce produit est destiné à un usage interne et externe. Il a un indice de protection IP56 et est protégé contre de légères projections d'eau de toutes les directions. Ne l'immergez pas ! Il n'est protégé que lorsque les caches de ports sont fermés. Ne le mouillez pas s'il est connecté à des périphériques.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite. Toute utilisation à des fins autres que celles décrites ci-dessus pourrait endommager le produit. En outre, une mauvaise utilisation vous expose à d'autres risques. Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

Contenu de l'emballage

• Module solaire
• Câble de charge
• Bloc d'alimentation
• 3 vis
  • 3 chevilles
• Support réglable
• Mode d'emploi

Mode d'emploi actualisé

Téléchargez le mode d'emploi le plus récent sur www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.

Explication des symboles

Le symbole avec l'éclair dans un triangle indique qu'il y a un risque pour votre santé, par ex. en raison d'une décharge électrique.

Le symbole avec le point d'exclamation dans un triangle sert à indiquer les informations importantes présentes dans ce mode d'emploi. Veuillez lire ces informations attentivement.

Consignes de sécurité

Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l'annulation de la garantie.

a) Informations générales

• Cet appareil n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
• Gardez l'appareil à l'abri de secousses intenses, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.

- Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne peut plus être garanti si le produit :

• est visiblement endommagé,
• ne fonctionne plus correctement,
• a été stocké pendant une période prolongée dans des conditions défavorables ou

• a été transporté dans des conditions très rudes.

• Manipulez le produit avec précaution. Des se-cousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.

• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil.
• L'entretien, les modifications et les réparations doivent être effectués uniquement par un technicien ou un centre de réparation agréé.
• Si vous avez des questions dont la réponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou tout autre personnel technique.

b) Batterie Li-Po

• L'accumulateur est intégré au produit, il n'est pas remplaçable.
• N'endommagez jamais l'accumulateur. Un dommage sur le boîtier de l'accumulateur peut provoquer un risque d'explosion et d'incendie ! Contrairement aux batteries conventionnelles / accumulateurs (p. ex., les batteries de type AA ou AAA), le boîtier de l'accumulateur au Li-Po n'est pas constitué d'une fine feuille, mais d'un film plastique sensible uniquement.
• Ne court-circuitez jamais les contacts de l'accumulateur. Ne jetez pas l'accumulateur ou le produit dans le feu. Cela constitue un risque d'explosion et d'incendie !
• Rechargez régulièrement l'accumulateur même lorsque vous n'utilisez pas le produit. Grâce à la technologie des accumulateurs, un déchargement préalable de l'accumulateur n'est pas nécessaire.
• Si vous utilisez un bloc d'alimentation

- Ne rechargez jamais l'accumulateur du produit sans surveillance.

- Au cours du chargement, placez le produit sur une surface qui ne soit pas sensible à la chaleur. Il est normal que de la chaleur soit générée lors de la recharge.

c) Adaptateur secteur

• Branchez l'appareil sur une prise murale facilement accessible.
• Pour l'alimentation électrique, n'utilisez que l'adaptateur secteur fourni.
• Ne branchez l'adaptateur secteur qu'à une prise de courant normale raccordée au réseau public. Avant de brancher l'adaptateur secteur, vérifiez si la tension indiquée sur celui-ci est conforme à celle de votre fournisseur d'électricité.
• Ne branchez ou débranchez jamais les adaptateurs d'alimentation si vos mains sont mouillées.
• Ne débranchez jamais l'adaptateur secteur de la prise électrique en tirant sur le câble ; utilisez toujours les surfaces de préhension sur la fiche.
• En installant le produit, assurez-vous que le câble ne soit ni pincé ni noué et qu'il ne puisse pas être endommagé en passant sur des bords tranchants.
• Placez toujours les câbles de sorte que personne ne puisse trébucher ou se coincer dessus. Ceci présente un risque de blessures.
• Pour des raisons de sécurité, débranchez l'adaptateur secteur de la prise électrique en cas d'orage.

d) Montage

- Risque de choc électrique ! Avant le montage, vérifiez qu'aucun câble électrique ou tuyau dissimulé sous la surface n'est susceptible d'être endommagé ou de causer des dommages.

e) Appareils raccordés

- Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à ce produit.

Installation et fonctionnement

Important

• Vérifiez que les vis fournies sont adaptées au matériau de la surface. En cas de doute, consultez un professionnel.
• Choisissez un endroit où l'exposition à la lumière du soleil est maximale.
• Ne rechargez pas la batterie externe à l'aide d'un port USB de votre ordinateur. Le courant fourni à travers ces ports pourrait s'avérer insuffisant et endommager l'ordinateur.
• Gardez les panneaux propres pour maximiser l'efficacité de la charge. Consultez la section « Entretien et nettoyage ».

a) Recharge du module solaire

Les images sont fournies à titre indicatif uniquement. Le(s) appareil(s) connecté(s) sont vendus séparément.

Adaptateur secteur Recharge à l'énergie solaire Recharge à l'énergie solaire

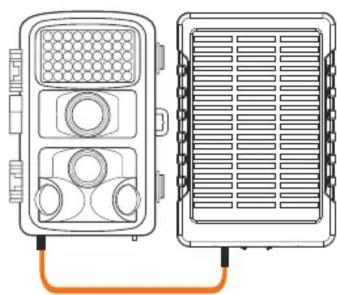

b) Recharge des appareils connectés c) État du voyant LED

LED Description

Rouge Recharge CA

Bleu Recharge à l'énergie solaire

Désactivé Batterie externe entièrement chargée

Entretien et nettoyage

• Avant chaque nettoyage, débranchez le produit de tout périphérique.
• N'utilisez pas de produits de nettoyage abrasifs, d'alcool à friction ou d'autre produit chimique ; ceux-ci risqueraient d'abîmer le boîtier et de causer des dysfonctionnements.
• Nettoyez le produit à l'aide d'un chiffon sec et sans fibres.
• Utilisez un chiffon humidifié avec de l'eau si nécessaire.

Élimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur. Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l'environnement.

Caractéristiques techniques

a) Produit

Entrée....12 V/CC

Sortie 6 V/CC 2 A max.

Batterie Li-Po 2500 mAh type 707095

Prise CC 03,5 mm

Protection .... Surcharge, décharge, surintensité

Température de fonctionnement/stockage ...... -20 à +60 °C

Dimensions (l x l x h) 148 x 99 x 15 mm

Poids....236 g

b) Alimentation électrique

Entrée 100 - 240 V/CC 50 - 60 Hz, 0,35 A

Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www.conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie, microfilm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression.
