Lion Rock Stativkopf 20 - Trépied ROLLEI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tête sphérique pour trépied
Marque	Rollei
Modèle	Lion Rock Stativkopf 20
Diamètre de la tête	44 mm
Hauteur	57 mm
Largeur de la base	90 mm
Poids	471 g
Charge maximale	20 kg
Matériau	Alliage d'aluminium
Niveaux à bulles	4 niveaux intégrés
Type de plaque	Plaque de montage rapide compatible Arca-Swiss
Réglage de friction	Oui, molette de friction
Verrouillage principal	Vis de verrouillage
Rotation panoramique	360°
Inclinaison	+/-90°
Filetage de montage	3/8"
Utilisation	Pivotement et inclinaison sans à-coups
Entretien	Nettoyage avec un chiffon sec
Accessoires inclus	Plaque de montage rapide, clé Allen
Couleur	Noir

FOIRE AUX QUESTIONS - Lion Rock Stativkopf 20 ROLLEI

Comment installer la plaque de montage rapide ?

Desserrez la vis de serrage de la plaque de base, alignez la plaque de montage rapide comme illustré, installez d'abord un côté puis l'autre, puis resserrez la vis de serrage. Si vous utilisez la plaque sur d'autres têtes compatibles Arca-Swiss sans encoche d'arrêt, dévissez les vis de blocage avec une clé Allen.

Comment régler la friction ?

Fixez l'appareil photo sur la tête, assurez-vous que le réglage de friction est complètement desserré, desserrez la vis de verrouillage principale, puis tournez le réglage de friction dans le sens horaire jusqu'à obtenir la friction souhaitée. Pour desserrer, tournez dans le sens antihoraire.

Quelle est la charge maximale supportée ?

La charge maximale du modèle Lion Rock 20 est de 20 kg.

La tête est-elle compatible avec mon trépied ?

La tête dispose d'un filetage de montage standard de 3/8". Vérifiez que votre trépied possède la même taille de vis ou utilisez un adaptateur si nécessaire.

Comment nettoyer la tête sphérique ?

Utilisez un chiffon sec pour nettoyer la tête après utilisation. Assurez-vous qu'aucun sable ou petite particule ne pénètre à l'intérieur. N'utilisez pas de lubrifiant ou d'huile.

Puis-je utiliser un lubrifiant ?

Non, n'utilisez pas de lubrifiant ou d'huile. Un chiffon sec suffit pour l'entretien.

Comment niveler l'appareil photo ?

La tête est équipée de 4 niveaux à bulles qui aident à aligner correctement l'appareil photo. Utilisez-les pour ajuster l'horizontalité.

La tête permet-elle un mouvement panoramique ?

Oui, la tête permet une rotation panoramique à 360° et une inclinaison jusqu'à +/-90° pour des compositions variées.

Comment verrouiller la tête en position ?

Utilisez la vis de verrouillage principale pour bloquer la tête dans la position souhaitée. Serrez-la fermement pour éviter tout mouvement.

Quels sont les accessoires fournis ?

La tête est livrée avec une plaque de montage rapide compatible Arca-Swiss et une clé Allen pour le réglage des vis de blocage.

MODE D'EMPLOI Lion Rock Stativkopf 20 ROLLEI

Manuel d'utilisation. 8

Nous vous remercions d'avoir choisi un produit Rollei. Sa tete sphérique compacte et légère offre une grande stabilité, ainsi qu'une capacité de charge énorme. De plus, elle peut être pivotée et inclinée sans à-coups. 4 niveaux à bulles aident à bien aligner l'appareil-photo et la tête. Les différentes fonctions sont représentées dans les sections suivantes. Veuillez dire attentivement le mode d'emploi avant d'utiliser la tête sphérique.

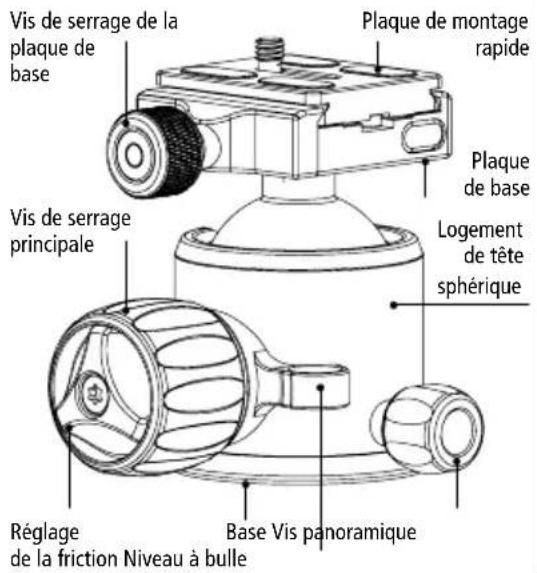

1. Éléments de la rotule ball

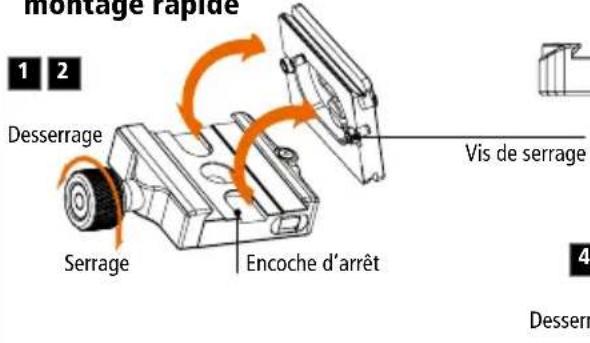

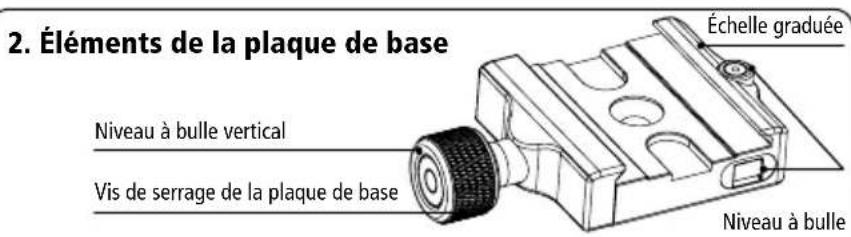

3. Installation de la plaque de montage rapide

1. Desserrez la vis de serrage de la plaque de base.
2. Alignez la plaque de montage rapide comme illustré.

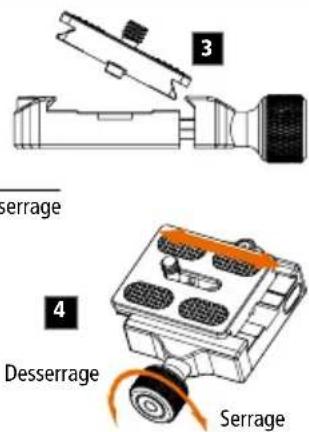

3. Installes d'abord un cote, puis l'autre.
4. Resserrez la vis de serrage de la plaque de base dés que la plaque de montage rapide est bien installée.
5. Si vous souhaitez utiliser la plaque de montage rapide fournie sur d'autres têtes compatibles Arca-Swiss sans encoche d'arrêt, dévissez les vis de blocage avec une clé Allen.

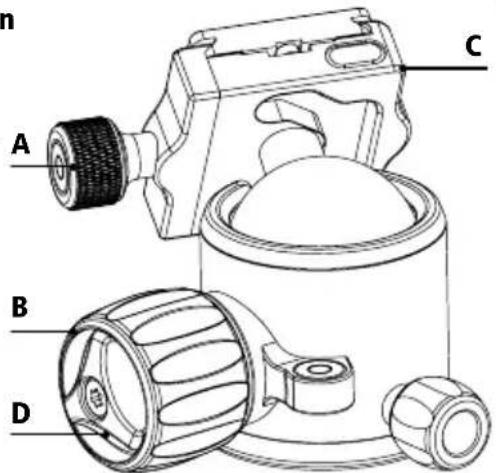

4. Utilisation de la friction

La friction empêche que vous appara-eil-photo bascule rapidement par inadvertance lorsque la vis de verrouillage principale est desserrée. C'est pourquoit la friction peut être régèle en fonction de l'équipment utilisé.

1. Fixez votre apparéil-photo comme indiqué au point
   3 sur la tete sphérique et reisserrez la vis de serrage de la plaque de base (A).
2. Assurez-vous que le réglage de la friction (D) est complètement desseré.
3. Desserrez la vis de verrouillage principale (B) et vérifie àquel emplacement la plaque de base (C) se trouve au bon friction pour vous. Vous devriez pouvoir regler l'angle de I'appareil sans basculement de celui-ci s'il est relaché de façon soudaine.
4. Tournez le réglage de la friction (D) dans le sens hora jusqu'à ne plus pouvoir tourner. De La friction est alors régèle à ce point et la vis de verrouillage principale (B) ne peut plus être desserrée via ce point.

Desserrage de la friction

1. Serrez légrement la vis de verrouillage principale (B).
2. Tournez le réglage de la friction (D) dans le sens antihoraire jusqu'à ce qu'il soit complètement desserré.
3. La friction est maintainant interrompu.

5. Entretien

Veillez à l'absence de sable ou de tout autre petit élément dans la tete sphérique. Utilisez un chiffon sec pour la nettoyer après utilisation. N'utilisez pas de lubrifiant ou d'huile.

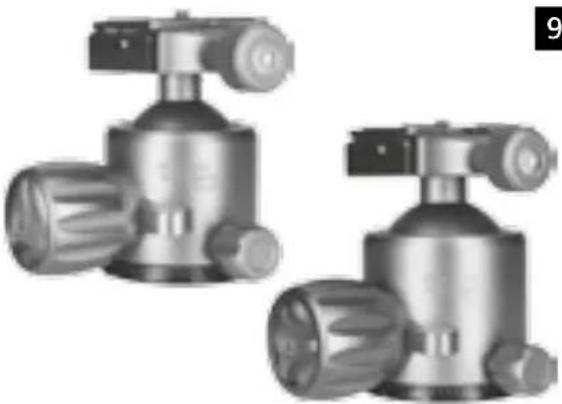

Modèle Ø Tete La sphérique de	Rergeur Hauteur Charge base max. Poids max.
Lion Rock 20	44 mm	57 mm	90 mm	471 g	20 kg
Lion Rock 25	54 mm	66 mm	100 mm	621 g	25 kg

Sous réserve de modifications de la conception et des données techniques non soumises à prévis.
