| Type de produit | Shunt de batterie avec contrôleur de batterie et fusible principal intégré |
| Marque | Victron Energy |
| Modèle | Lynx Shunt VE.Can |
| Dimensions (H x L x P) | 190 x 180 x 80 mm |
| Poids | 1,4 kg |
| Tensions système compatibles | 12 V, 24 V ou 48 V |
| Tension d'alimentation | 9 - 70 VCC |
| Courant nominal | 1000 A en continu |
| Consommation électrique (relais inactif) | 60 mA @ 12 V / 33 mA @ 24 V / 20 mA @ 48 V |
| Communication | VE.Can (RJ45), compatible NMEA 2000 |
| Relais d'alarme | Contact sec 3 A, 30 VCC / 250 VCA |
| Sonde de température | Optionnelle, connecteur à vis (polarité respectée) |
| Fusible principal | Type CNN (à acheter séparément), entraxe 63 mm, boulons M8 |
| Indicateurs LED | Vert fixe (OK), rouge fixe (fusible grillé), orange fixe (alarme), etc. |
| Matériau du boîtier | ABS |
| Barre omnibus | Cuivre étamé, dimensions 8 x 30 mm |
| Indice de protection | IP22 |
| Température de fonctionnement | -40°C à +60°C |
| Température de stockage | -40°C à +60°C |
| Humidité maximale | 95 % (sans condensation) |
| Garantie | 5 ans limitée |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et doux. Vérifier périodiquement le serrage des connexions (couple 14 Nm). |
| Sécurité | Ne pas travailler sous tension. Déconnecter les batteries avant intervention. Confier l'installation à un technicien qualifié. |
| Pièces détachées et réparabilité | Fusible principal CNN (réf. CIP140325000), sonde de température (accessoire), câbles RJ45, terminateurs VE.Can. Pas de pièces réparables par l'utilisateur. |
FOIRE AUX QUESTIONS - Lynx Shunt VE.Can VICTRON ENERGY
Questions des utilisateurs sur Lynx Shunt VE.Can VICTRON ENERGY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice Lynx Shunt VE.Can - VICTRON ENERGY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Lynx Shunt VE.Can de la marque VICTRON ENERGY.

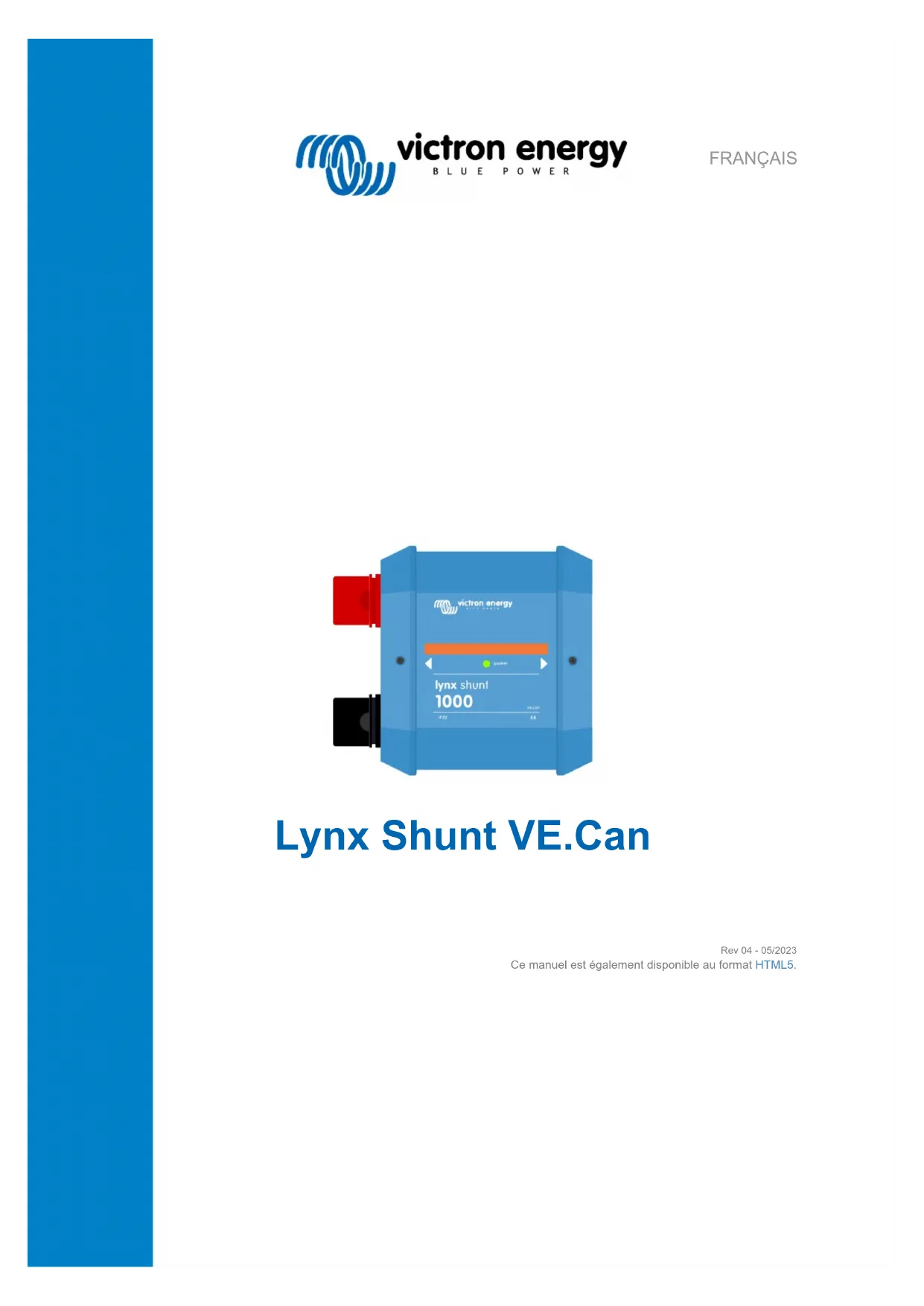

MODE D'EMPLOI Lynx Shunt VE.Can VICTRON ENERGY
Ce manuel est également disponible au format HTML5.
Table des matières
1. Précautions de sécurité ! .... 1
1.1. Avertissements de sécurité relatifs au système de distribution Lynx .... 1
1.2. Transport et stockage 1
2. Introduction ...... 2
2.1. Lynx Shunt VE.Can 2
2.2. Appareil GX 2
2.3. Sonde de température 3
2.4. Application VictronConnect 3
2.5. Système de distribution Lynx 3
3. Fonctions .... 5
3.1. Schéma de branchement et pièces internes du Lynx Shunt VE.Can 5
3.2. Fusible principal 6
3.3. Contrôleur de batterie (shunt) 6
3.4. Relais d'alarme 6
3.5. Sonde de température 7
4. Communication et interfaces 8
4.1. Appareil GX 8
4.2.NMEA 2000 8
5. Conception du système 9
5.1. Éléments d'un système de distribution Lynx 9
5.1.1. Interconnexion des modules Lynx 9
5.1.2. Orientation de modules Lynx 9
5.1.3. Exemple de système - Lynx Shunt VE.Can, Lynx Power In, Distributeur Lynx et batteries au plomb-acide 10
5.2. Capacité du système 11
5.2.1. Courant nominal des modules Lynx 11
5.2.2.Fusibles 11
5.2.3. Câblage 12
6. Installation 13
6.1. Raccordements mécaniques 13
6.1.1. Caractéristiques de connexion des modules Lynx 13
6.1.2. Montage et raccordement des modules Lynx 13
6.2. Connexions électriques 14
6.2.1. Connectez les câbles CC 14
6.2.2. Connexion des câble(s) RJ10 14
6.2.3. Connecter la sonde de température 15
6.2.4. Connectez le relais d'alarme 15
6.2.5. Placez le fusible principal 15
6.2.6. Connectez l'appareil GX 16
6.3. Configuration et paramètres 17
6.3.1. Paramètres du Lynx Shunt VE.Can 17
7. Branchement du Lynx Shunt VE.Can 18
8. Fonctionnement du Lynx Shunt VE.Can 19
9. Paramètres du contrôleur de batterie 22
9.1. Capacité de la batterie 22
9.2. Tension de pleine charge 22
9.3. Courant de queue 22
9.4. Temps de détection de pleine charge. 22
9.5. Exposant de Peukert 23
9.6. Facteur d'efficacité de charge 23
9.7. Seuil de courant 23
9.8. Fenêtre de calcul d'autonomie restante 23
9.9. Synchroniser le SoC sur 100 % 23
9.10. Étalonnage de courant nul 23
10. Capacité de batterie et coefficient de Peukert 25
11. Dépannage et assistance 27
11.1. Problèmes de câblage 27
11.2. Problèmes relatifs au fusible principal 27
11.3. Problèmes relatifs au contrôleur de batterie 27
11.3.1. Les courants de charge et décharge sont inversés. 27
11.3.2. Lecture de courant incomplète 27
11.3.3. Il y a une lecture de courant alors qu'aucun courant ne circule 27
11.3.4. Lecture incorrecte de l'état de charge. 28
11.3.5. L'état de charge affiche toujours 100 %. 28
11.3.6. L'état de charge n'atteint pas 100 % 28
11.3.7. L'état de charge n'augmente pas assez rapidement ou trop rapidement lors du processus de charge....29
11.3.8. Valeur de l'état de charge manquante 29
11.3.9. Problèmes de synchronisation 29
11.4. Problèmes relatifs à l'appareil GX 29
12. Garantie 30
13. Spécifications techniques du Lynx Shunt VE.Can 31
14. Annexe 32
1. Précautions de sécurité !
1.1. Avertissements de sécurité relatifs au système de distribution Lynx
- Ne travaillez pas sur des barres omnibus sous-tension Assurez-vous que la barre omnibus n'est pas sous-tension en déconnectant tous les pôles positifs de la batterie avant de retirer le cache frontal du Lynx.
- Seuls des techniciens qualifiés devraient travailler sur des batteries. Respectez les avertissements de sécurité indiqués dans le manuel de la batterie.
1.2. Transport et stockage
Rangez l'appareil dans un environnement sec.
La température de stockage peut se situer entre : -40 °C à +65°C
Nous déclinons toute responsabilité en ce qui concerne les dommages lors du transport, si l'appareil n'est pas transporté dans son emballage d'origine.
2. Introduction
2.1. Lynx Shunt VE.Can
Le Lynx Shunt VE.Can contient une barre omnibus positive et négative, un contrôleur de batterie et un porte-fusible pour le fusible du système principal. Il fait partie du système de distribution Lynx.
Le distributeur Lynx a une LED d'alimentation.
Le Lynx Shunt VE.Can peut communiquer avec un appareil GX à travers le réseau VE.Can.


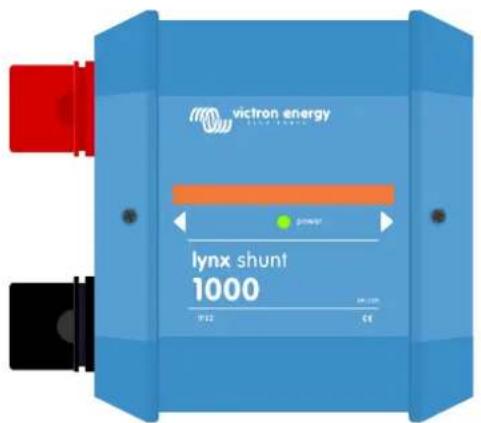

Lynx Shunt VE.Can - avec ou sans cache de protection

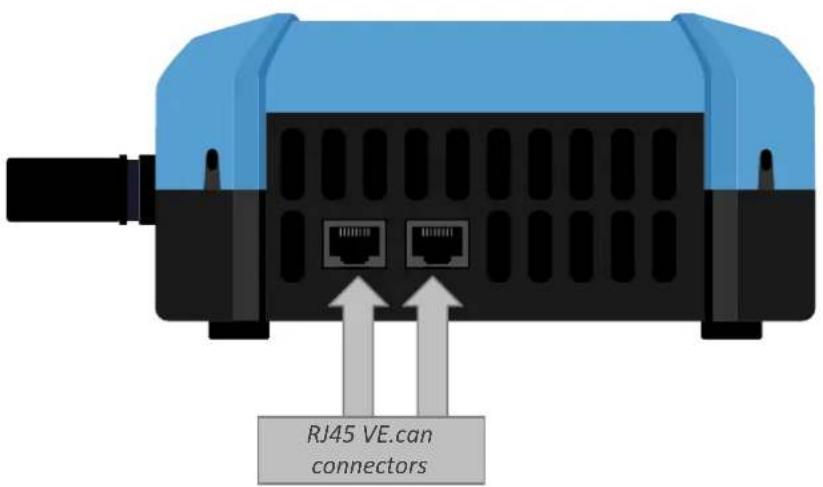

Le Lynx Shunt VE.Can est livré avec deux bornes RJ45 VE.Can qui sont utilisées pour se connecter à un appareil GX.
Le Lynx Shunt VE.Can est conçu pour porter un fusible CNN. Le fusible doit être acheté séparément. Pour davantage d'informations, consultez Fusibles [11]


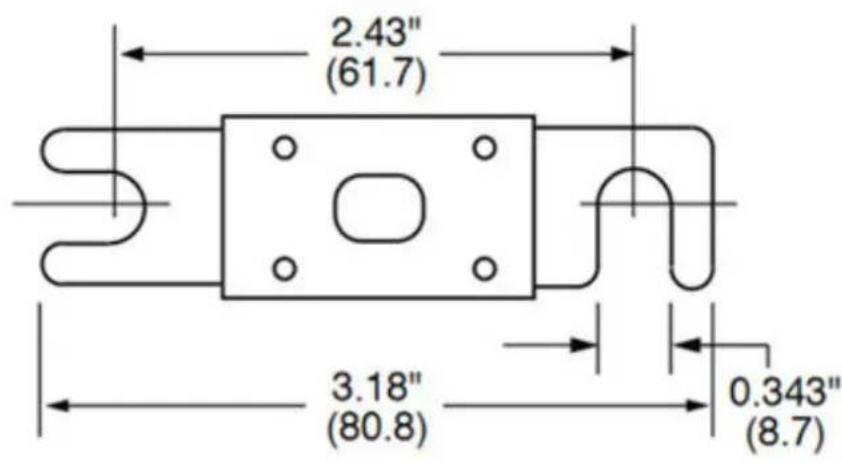

CNNExemple d'un fusible CNN
2.2. Appareil GX
Le Lynx Shunt VE.Can peut être supervisé et configuré avec un appareil GX.
Pour davantage d'informations concernant l'appareil GX, consultez la page du produit de l'appareil GX.
L'appareil GX peut être connecté à un portail VRM pour permettre une supervision à distance.
Pour davantage d'informations concernant le portail VRM, consultez la page du VRM.

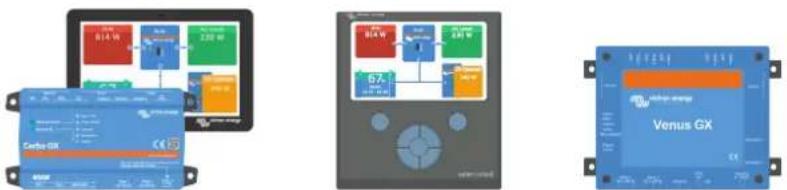

Appareils GX : Cerbo GX et GX Touch, CCGX et Venus GX
2.3. Sonde de température

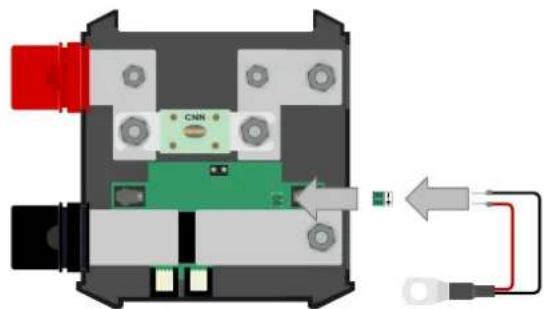

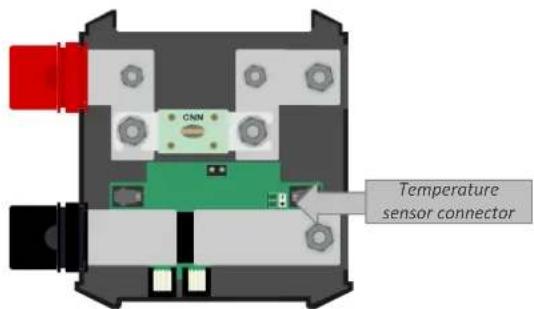

Une sonde de température peut être connectée au Lynx Shunt VE.Can. Elle est utilisée pour mesurer la température de la batterie.
La sonde de température est un accessoire en option. Il doit être acheté séparément. Pour davantage d'informations, consultez la page du produit relative à la sonde de température QUA PMP de l'appareil GX.
Sonde de température QUA PMP de l'appareil GX
2.4. Application VictronConnect
Pour davantage de renseignements, consultez la page de Téléchargement de l'application VictronConnect et du manuel VictronConnect.
2.5. Système de distribution Lynx
Le système de distribution Lynx est un système de barres omnibus modulaire qui incorpore des connexions CC, une capacité de distribution, de fusible, de supervision de la batterie et/ou un système de gestion de batteries au lithium. Pour davantage d'informations, consultez la page de produit relative systèmes de distribution CC.

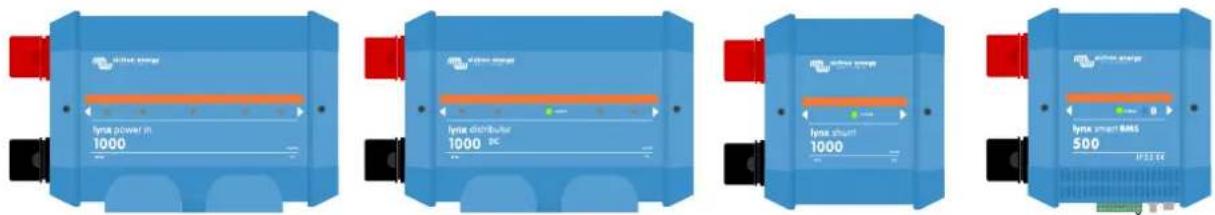

Le système de distribution Lynx est composé des éléments suivants :
- Lynx Power In – une barre omnibus positive et négative avec 4 connexions pour des batteries et un équipement CC.
- Lynx Distributor – une barre omnibus positive et négative avec 4 connexions équipées de fusibles pour des batteries et un équipement CC pour la supervision du fusible.
- Lynx Shunt VE.Can - Une barre omnibus positive avec un espace pour un fusible du système principal, et une barre omnibus négative avec un shunt pour la supervision de la batterie. Elle dispose d'une communication par VE.Can pour permettre la supervision et la configuration depuis un appareil GX.
- Lynx Smart BMS - Pour une utilisation avec des batteries au lithium Smart de Victron Energy. Il contient une barre omnibus positive avec un contacteur piloté par un système de gestion de batterie (BMS), et une barre omnibus négative avec un shunt pour la supervision d'une batterie. Il peut communiquer par Bluetooth pour effectuer des tâches de supervision et configuration à travers l'application VictronConnect, et à travers le réseau VE.Can pour effectuer des tâches de supervision depuis un appareil GX et le portail VRM.
Les modules Lynx : LynxPower In, Lynx Distributor, Lynx Shunt VE.Can et Lynx Smart BMS
3. Fonctions
3.1. Schéma de branchement et pièces internes du Lynx Shunt VE.Can
Le schéma de branchement et de pièces physiques internes du Lynx Shunt VE.Can montre les éléments suivants :
- Barre omnibus positive
- Barre omnibus négative
- Fusible du système principal
- Shunt

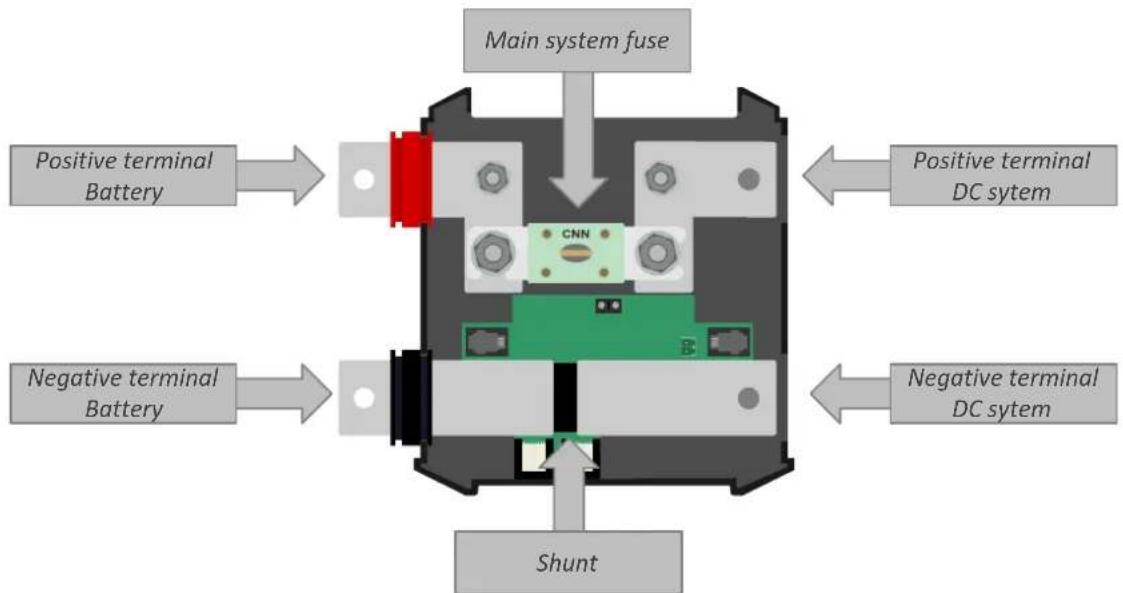

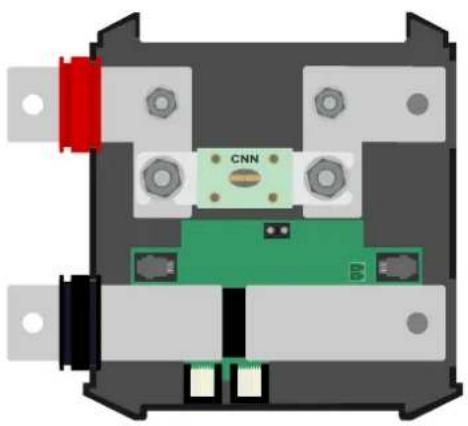

Pièces physiques internes du Lynx Shunt VE.can

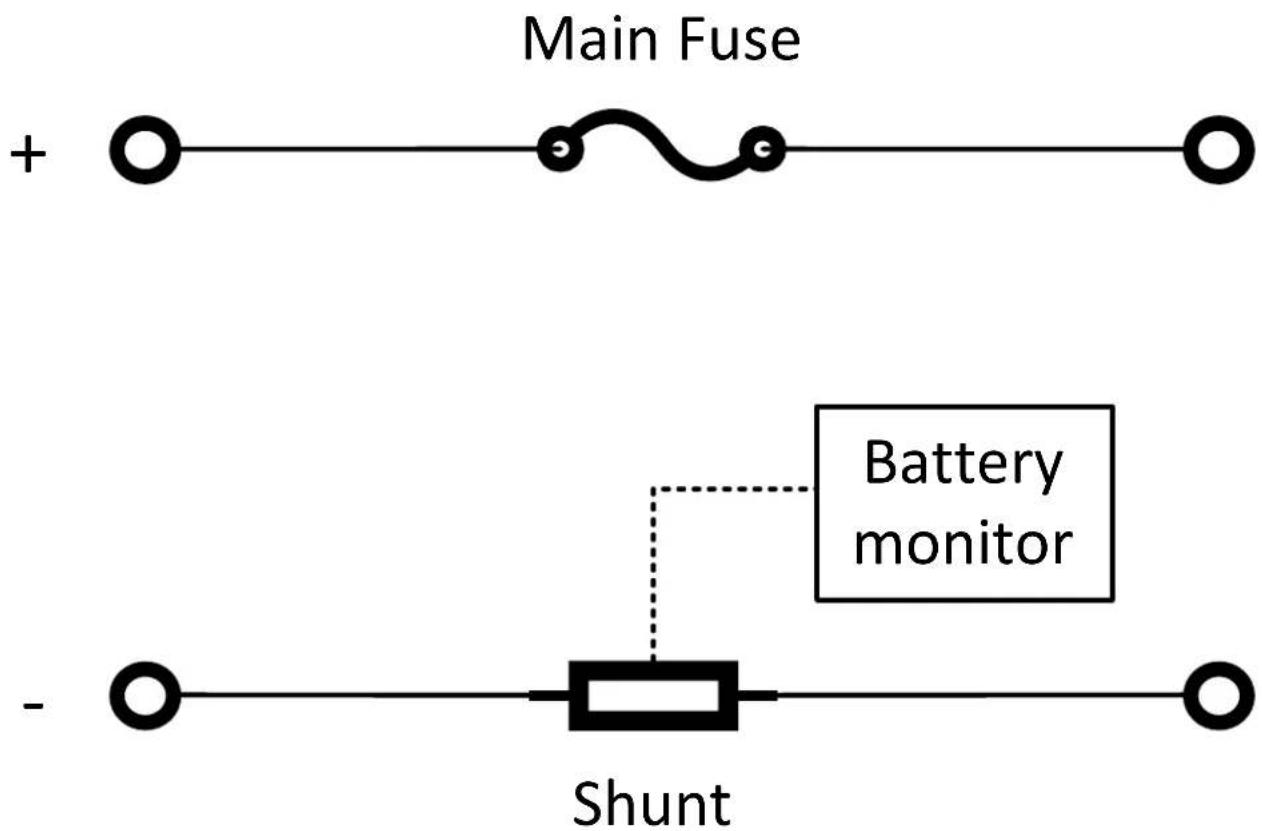

Schéma de branchement du Lynx Shunt VE.can
3.2. Fusible principal
Le Lynx Shunt héberge le fusible du système principal.
Le fusible est supervisé par le Lynx Shunt VE.Can, et si le fusible grille, la LED d'alimentation devient rouge, et un message d'alarme est envoyé à l'appareil GX.
Le relai peut être piloté par le paramètre de fusible grillé.
3.3. Contrôleur de batterie (shunt)
Le Lynx Shunt VE.Can contrôleur de batterie fonctionne d'une manière semblable aux autres contrôleurs de batterie de Victron Energy. Il contient un shunt et l'électronique du contrôleur de batterie.
La lecture des données du contrôleur de batterie se fait à travers l'appareil GX ou le portail VRM.
3.4. Relais d'alarme
Le Lynx Shunt VE.Can est équipé d'un relais d'alarme. Ce relais peut être programmé à travers l'appareil GX pour s'ouvrir ou se fermer en utilisant les paramètres suivants :
- État de charge de la batterie
• Tension de batterie
• Température de la batterie
- Fusible grillé
Le relais d'alarme peut, par exemple, être utilisé pour démarrer ou arrêter un générateur en fonction de l'état de charge de la batterie ou de la tension de la batterie. Les messages d'alarme qui sont envoyés à l'appareil GX ou au portail VRM sont programmables d'une manière semblable.

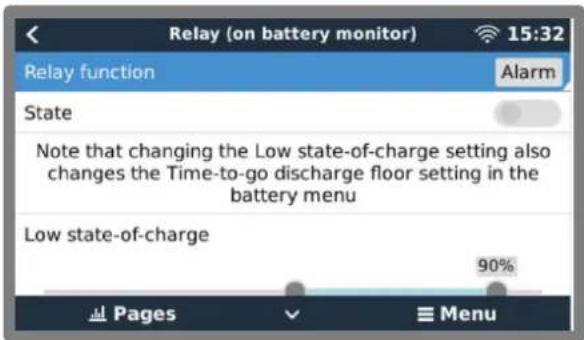

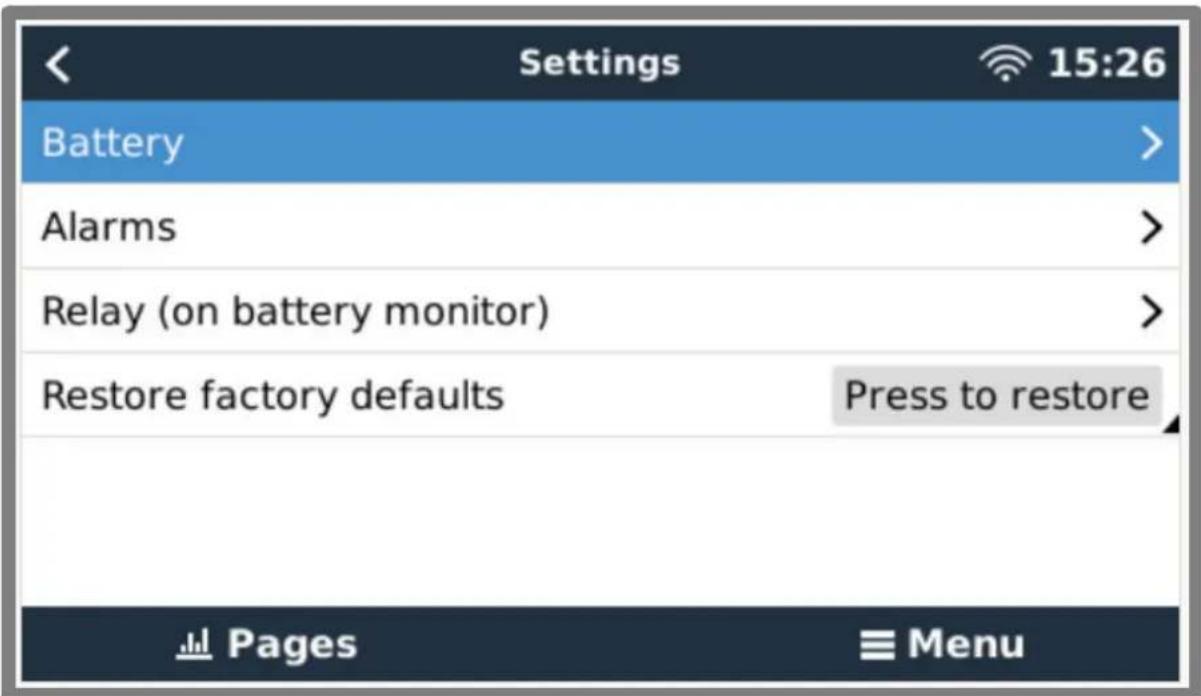

Configuration du relais d'alarme et des messages d'alarme de l'appareil GX
3.5. Sonde de température
La sonde de température est un accessoire en option pour mesurer la température de la batterie. Si le Lynx Shunt VE.Can est utilisé, il mesurera la température de la batterie, et il peut être utilisé pour contrôler le relais d'alarme du Lynx Shunt VE.Can.
Les données et les alarmes relatives à la température seront également envoyées à l'appareil GX et de là, vers le portail VRM. Les données de température sont enregistrées et accessibles sur le portail VRM.

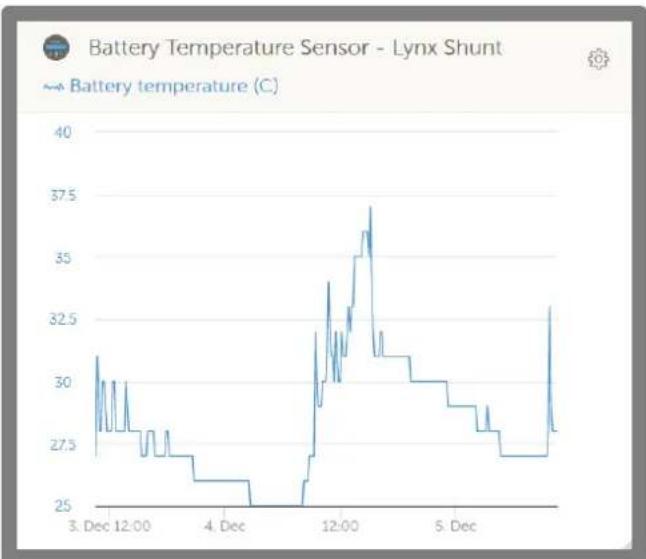

Figure 1. Exemple de la journalisation des données de température de la batterie du VRM
Exemple de la journalisation des données de température de la batterie du VRM
4. Communication et interfaces
4.1. Appareil GX
Le Lynx Smart BMS peut être connecté à un appareil GX à travers le réseau VE.Can. L'appareil GX affichera les paramètres mesurés, l'état de fonctionnement, l'état de charge de la batterie et les alarmes.
4.2. NMEA 2000
La communication avec un réseau NMEA 2000 peut être établie via la Lynx Shunt VE.Can connexion VE.Can à l'aide d'un câble mâle micro-C VE.Can-NMEA 2000.
PGN de NMEA 2000 compatibles :
Information du produit – PGN 126996
État détaillé CC – PGN 127506
État CC/Batterie – PGN 127508
État Banc d'interrupteurs - PGN 127501
- État 1 : Contacteur
- État 2 : Alarme
- État 3 : Tension de batterie basse
- État 4 : Tension de batterie élevée
- État 5 : État du relais programmable
Classe et fonction :
Classe de l'appareil N2K : production d'électricité
Fonction de l'appareil N2K : batterie
Pour davantage d'information, consultez le guide d'intégration NMEA 2000 et MFD.
5. Conception du système
5.1. Éléments d'un système de distribution Lynx
Un système de distribution Lynx est composé d'un seul module Lynx Shunt VE.Can.
Puis, un module de distributeur Lynx ou plusieurs, ou une combinaison d'entre eux et/ou de modules Lynx Power In sont ajoutés.
Ensemble, ils forment une barre omnibus positive et négative avec des connexions CC, et en fonction de la configuration, des fusibles intégrés, un contrôleur de batterie et/ou un système de gestion pour des batteries au lithium.
5.1.1. Interconnexion des modules Lynx
Chaque module Lynx peut se connecter à d'autres modules Lynx sur le côté gauche (orifice M8) et sur le côté droit (écrous M8).
Si le module Lynx est en première ligne, le dernier de la ligne ou utilisé par lui-même, il est possible de raccorder des batteries, des charges ou des chargeurs directement à ces connexions. Cependant, nous ne recommandons pas de le faire, car cela implique davantage de fusibles et d'isolation.

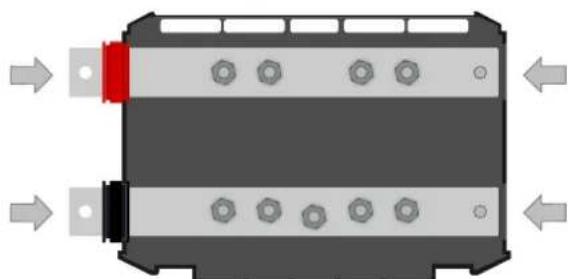

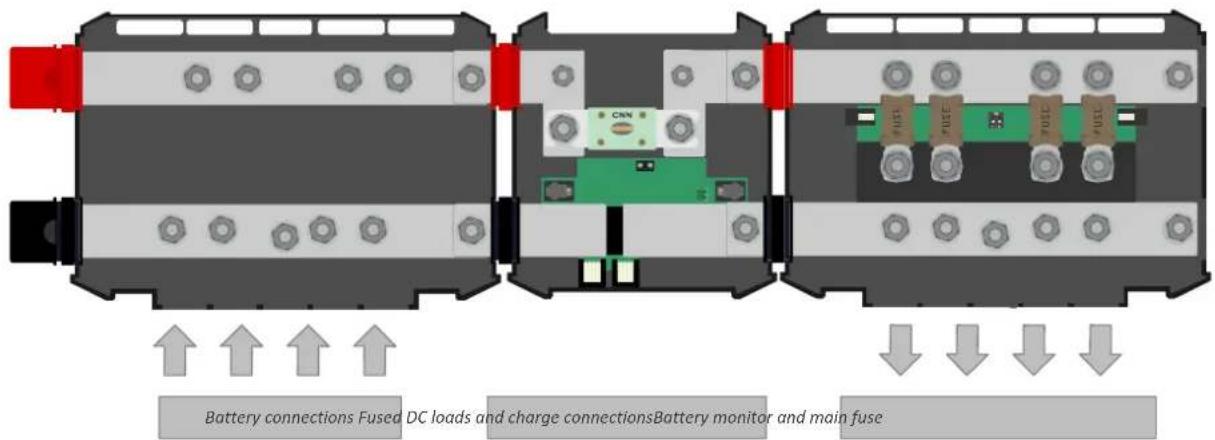

Connexions Lynx : La flèche indique l'ordre de connexion des modules Lynx.
L'exemple ci-dessous montre un système Lynx composé d'un Lynx Power In, d'un Lynx Shunt VE.Can et un distributeur Lynx. L'ensemble constitue une barre omnibus continue, avec des connexions de batterie sans fusible et des connexions de charge avec fusible.

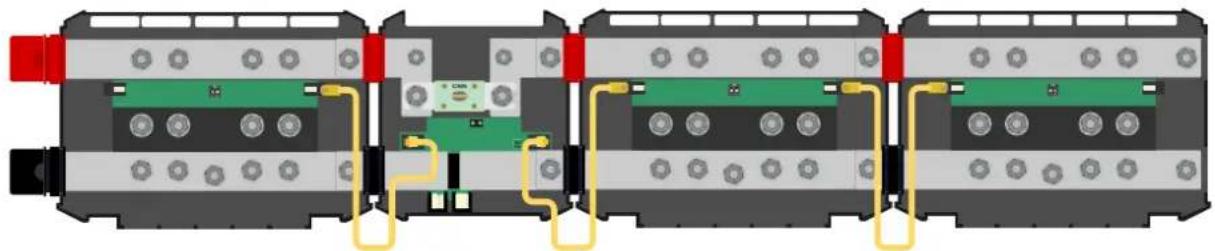

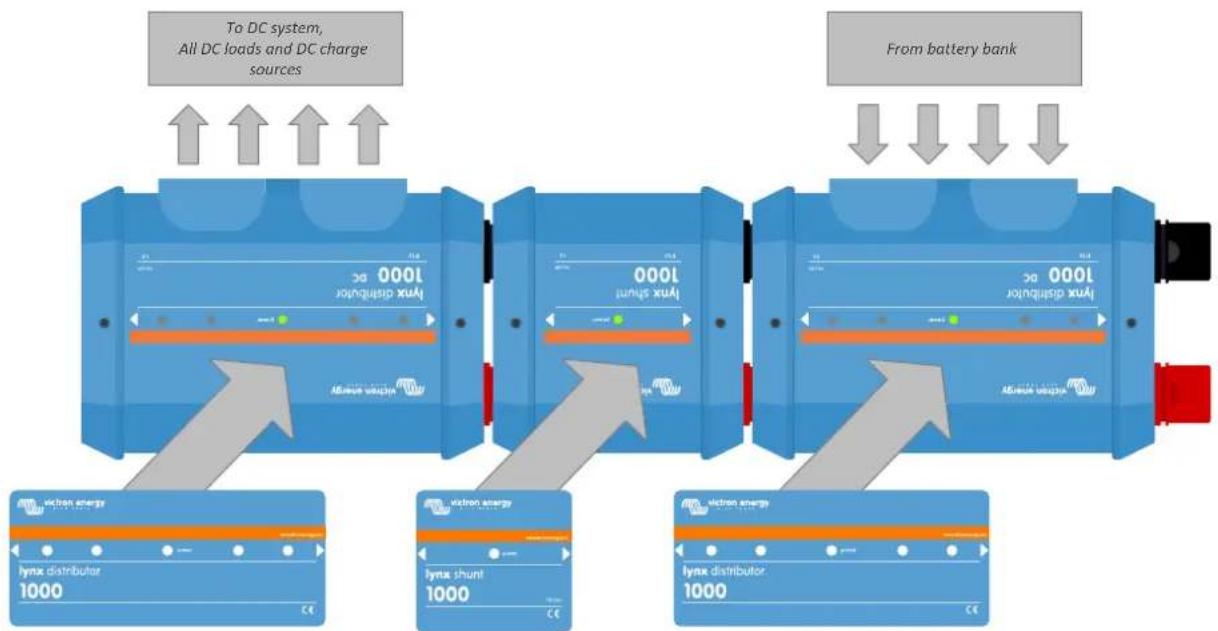

Figure 2. Exemple de modules Lynx connectés entre eux sans leur cache de protection (Lynx Shunt VE.Can)
Si le système Lynx contient un Lynx Shunt VE.Can, les batteries devront toujours être connectées sur le côté gauche du système Lynx, et le reste du système CC (charges consommatrices et chargeurs) sur le côté droit. De cette manière, l'état de charge de la batterie peut être calculé correctement.


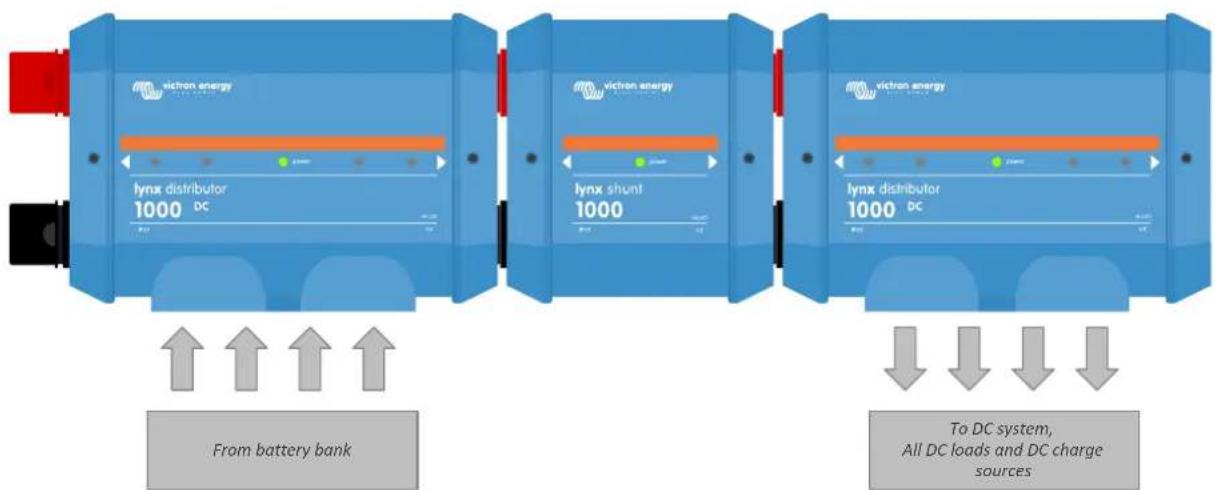

Exemple d'orientation du module Lynx : les batteries se branchent sur le côté gauche, et toutes les charges et les chargeurs sur le côté droit.
L'orientation des modules Lynx installés n'a pas d'importance : s'ils sont installés à l'envers, la tête en bas, et que le texte sur la face avant est également à l'envers, utilisez les étiquettes spéciales qui sont incluses avec chaque module Lynx afin que le texte soit orienté correctement.
Exemple de modules Lynx installés à l'envers : les batteries sont branchées sur le côté droit, toutes les charges consommatrices et les chargeurs sont sur le côté gauche, et les étiquettes pour l'orientation à l'envers sont collées.

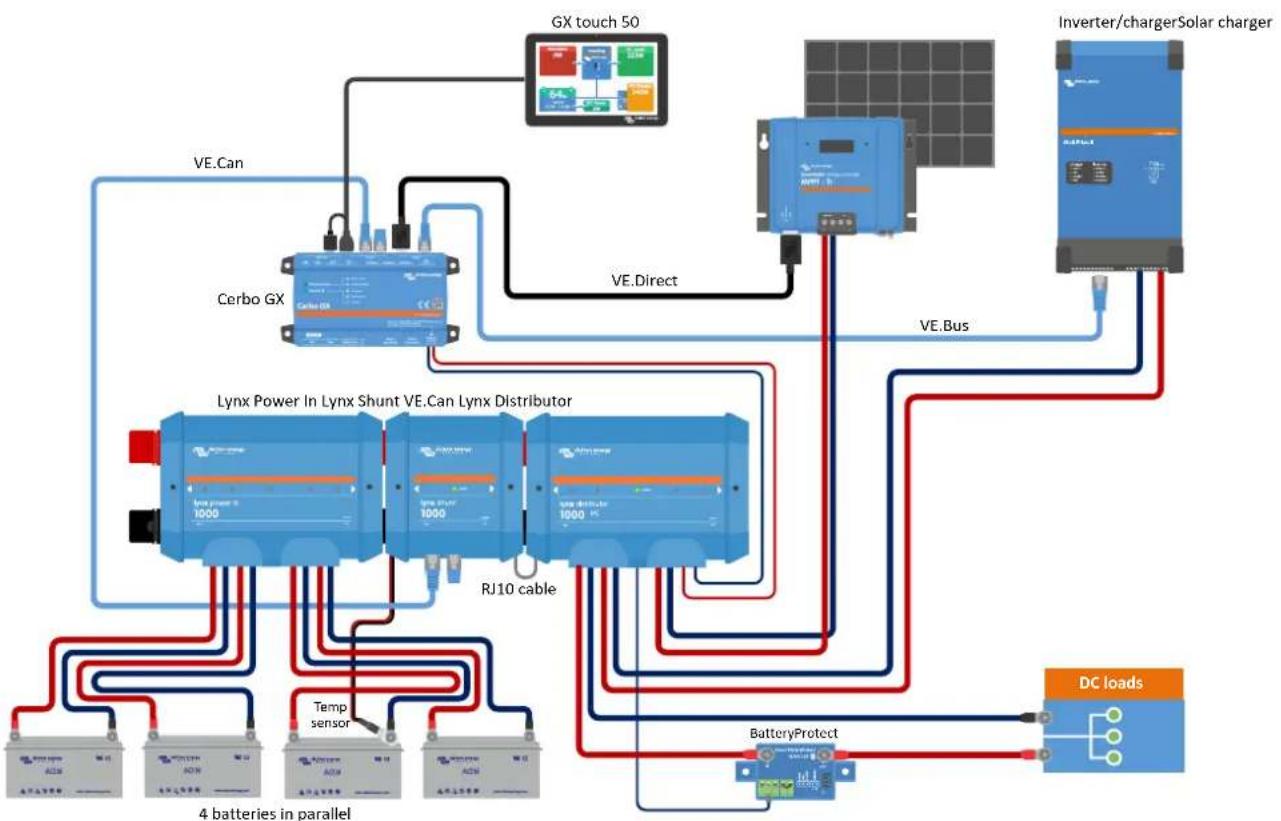

5.1.3. Exemple de système - Lynx Shunt VE.Can, Lynx Power In, Distributeur Lynx et batteries au plomb-acide
Ce système contient les éléments suivants :
- Lynx Power In avec 4 batteries au plomb de 12 V installées en parallèle.
- Longueurs de câble identique pour chaque batterie.
- Lynx Shunt VE.Can avec fusible du système principal et contrôleur de batterie.
- Distributeur Lynx avec des connexions équipées de fusible pour des onduleurs/chargeurs, des charges et des chargeurs. Notez que des modules supplémentaires peuvent être ajoutés si davantage de connexion sont nécessaires.
- CCGX (ou autre appareil GX) pour lire les données du contrôleur de batterie.
Système avec Lynx Shunt VE.Can, batteries au plomb-acide, un Lynx Shunt VE.Can et un distributeur Lynx
5.2. Capacité du système
5.2.1. Courant nominal des modules Lynx
Le distributeur Lynx, le Lynx Shunt VE.Can et le Lynx Power In présentent un courant nominal de 1000 A, pour des tensions de système de 12, 24 ou 48 V.
Pour donner une idée de la puissance nominale des modules Lynx à différents niveaux de tension, consultez le tableau ci-dessous. La puissance nominale vous indiquera quelle taille peut avoir le système de chargeurs/onduleurs qui est connecté. N'oubliez pas que si des onduleurs ou des onduleurs/chargeurs sont utilisés, les deux systèmes CA et CC seront alimentés par les batteries. De même, il faut savoir qu'un Lynx Smart BMS ou un Lynx Ion (à présent dont la fabrication est interrompue) peut présenter un courant nominal inférieur.
| 12 V 24 | V 48 V | ||
| 1000 A | 12 kW | 24 kW | 48 kW |
5.2.2. Fusibles
Le Lynx VE.Can a la place pour un fusible principal. Cet espace a été conçu pour accueillir un fusible CNN. Un fusible 325 A/80 V est disponible chez Victron Energy (CIP140325000-Fusible CNN 325 A/80 V pour Lynx shunt, ou utilisez un autre fusible CNN de Littlefuse. Bien que la distance entre les boulons de montage du fusible soit conçue pour un fusible CNN, il est également possible d'installer d'autres types de fusibles à cet endroit. Les boulons de montage du fusible sont des M8, et leurs centres sont à 63 mm.
Dimensions du fusible CNN en pouces (mm)
N'utilisez que des fusibles ayant des valeurs nominales de tension et de courant correctes. Les valeurs nominales doivent correspondre aux courants et tensions maximaux qui peuvent éventuellement circuler dans le circuit équipé de fusibles. Pour davantage de renseignements concernant les valeurs nominales du fusible et les calculs de courant relatifs au fusible, consultez le livre Câblage Illimité.
La valeur totale des fusibles de tous les circuits ne doit pas dépasser le courant nominal du module du Lynx, sinon le modèle de Lynx ayant le courant nominal le plus faible – dans le cas de plusieurs modules Lynx – est utilisé.
5.2.3. Câblage
La capacité du courant nominal des fils et câbles utilisés pour raccorder le Lynx Shunt VE.Can aux batteries et/ou aux charges CC doit être calculée par rapport aux courants maximaux pouvant circuler dans le circuit connecté. Utilisez un câblage ayant une âme suffisante pour correspondre au courant nominal maximal du circuit.
Pour davantage de renseignements concernant les calculs d'épaisseur des câbles et le câblage, consultez le livre Câblage Illimité.
6. Installation
6.1. Raccordements mécaniques
6.1.1. Caractéristiques de connexion des modules Lynx
Le module Lynx s'ouvre en dévissant les deux vis du cache.
Les contacts sur le côté gauche sont recouverts d'un manchon en caoutchouc qui peut être retiré.

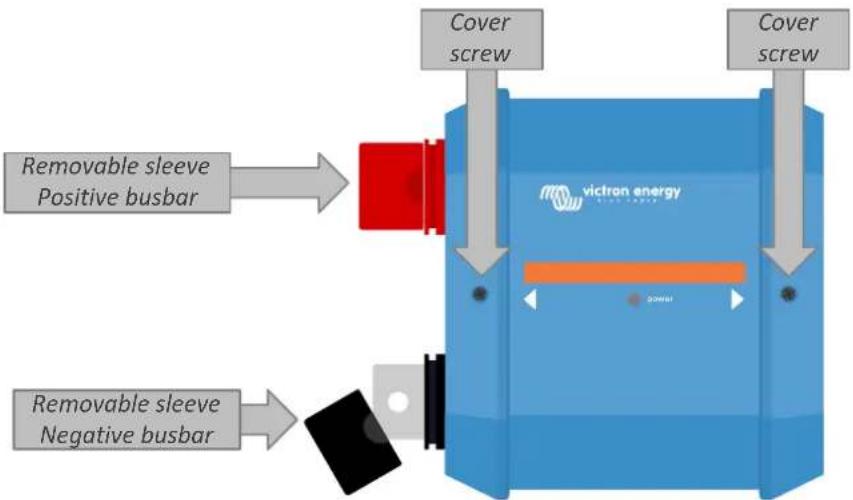

Le rouge correspond à la barre omnibus positive et le noir à la barre omnibus négative.
Emplacement des vis frontales du cache et des manchons amovibles
6.1.2. Montage et raccordement des modules Lynx
Ce paragraphe explique comment fixer plusieurs modules Lynx les uns aux autres, et comment monter cet assemblage de Lynx à son emplacement final.
Consultez l'annexe de ce manuel pour connaître les schémas mécaniques du boitier, ses dimensions et l'emplacement des orifices de montage.
Voici les points à prendre en compte lors du raccordement et du montage des modules Lynx :
- Si les modules Lynx vont être connectés à droite, et si le module Lynx a une membrane en plastique sur le côté droit, enlevez cette membrane en plastique noir. Si le module Lynx est situé comme étant le module le plus à droite, retirez la membrane en plastique noir situé dessus.
- Si des modules Lynx vont être connectés à gauche, retirez les manchons noir et rouge en caoutchouc. Si le module Lynx est situé comme étant le module le plus à gauche, retirez les manchons noir et rouge en caoutchouc.
- Si le système Lynx contient un Lynx Smart BMS ou Lynx Shunt VE.Can, le côté gauche est le côté de la batterie, et le côté droit est le côté du système CC.
- Branchez tous les modules Lynx les uns aux autres à l'aide des orifices et boulons M8 à gauche et à droite. Assurez-vous que les modules s'encastrent correctement dans les renfoncements des raccords en caoutchouc.
- Placez la rondelle, la rondelle à ressort et le boulon sur les écrous, et serrez les écrous en utilisant un couple de 14 Nm.
- Montez l'ensemble Lynx à son emplacement final en utilisant les orifices de montage de 5 mm.
Figure 3. Séquence de connexion lors du branchement de deux modules Lynx
Positionnement correct de la rondelle M8, de la rondelle à ressort et du boulon.
6.2. Connexions électriques
6.2.1. Connectez les câbles CC
Ce chapitre peut ne pas s'appliquer si le module Lynx est raccordé à d'autres modules Lynx, comme cela peut être le cas pour le Lynx Smart BMS ou le Lynx Shunt VE.Can.
Pour toutes les connexions CC, les consignes suivantes s'appliquent :
- Tous les câbles et fils branchés au module Lynx doivent être équipés de cosses M8.
- Vérifiez le positionnement correct de la cosse du câble, de la rondelle, de la rondelle à ressort et du boulon sur chaque écrou lors du branchement du câble au boulon.
- Serrez les écrous avec un couple de 14 Nm.
Figure 4. Séquence correcte pour le montage des fils CC.
Positionnement correct de la rondelle M8, de la rondelle à ressort et du boulon.
6.2.2. Connexion des câble(s) RJ10
Ces instructions ne s'appliquent que si le système contient des distributeurs Lynx associés à un Lynx Smart BMS ou un Lynx Shunt VE.Can.
Il y a deux connecteurs RJ10 sur chaque distributeur : un à gauche et un à droite. Voir le schéma ci-dessous.

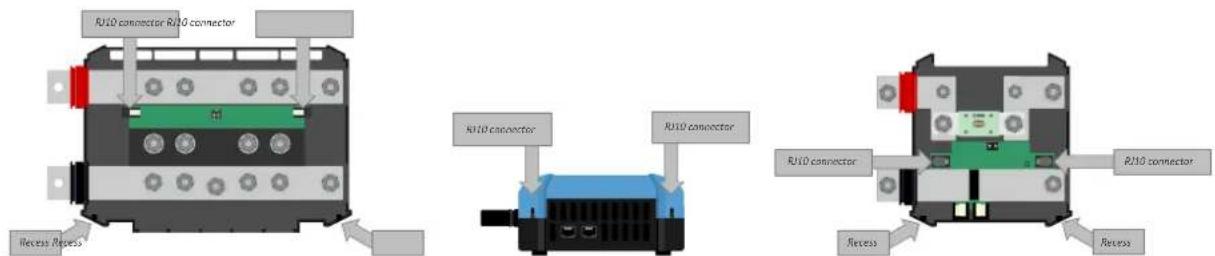

Emplacements des connecteurs RJ10 et des orifices pour câbles RJ10 sur le distributeur Lynx et le Lynx Shunt VE.Can
Pour brancher les câbles RJ10 entre plusieurs modules Lynx, faites comme suit :
- Branchez un côté du câble RJ10 dans le connecteur RJ10 du distributeur Lynx avec le clip de retenue du connecteur RJ10 tourné vers l'extérieur.
- Passez le câble RJ10 à travers l'orifice en bas du Distributeur Lynx : consultez l'illustration ci-dessus.
- Pour raccorder un Lynx Shunt VE.Can, faites passer le câble à travers l'orifice du bas, et branchez le câble RJ10 dans le connecteur RJ10.
Exemple de connexion du système Lynx Shunt VE.Can – Câbles RJ10 indiqués en jaune.
6.2.3. Connecter la sonde de température
Une sonde en option pour détecter la température de la batterie peut être connectée à la borne verte ayant un symbole + et -. Le connecteur peut être retiré de la borne pour faciliter la connexion.
La sonde de température est sensible à la polarité. Branchez le fil noir sur la borne négative (-) et le fil rouge sur la borne positive (+).
Connexion d'une sonde de température au Lynx Shunt VE.Can
6.2.4. Connectez le relais d'alarme

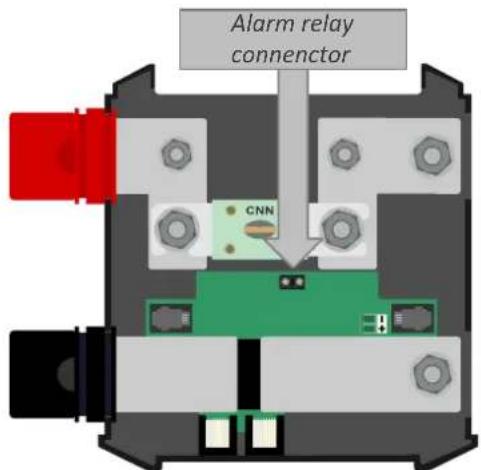

Le connecteur du relais d'alarme est le connecteur noir à deux voies. Consultez l'image ci-dessous pour sa mise en place.
Connexion du relais d'alarme du Lynx Shunt VE.Can
6.2.5. Placez le fusible principal
Placez le fusible principal dans le Lynx Shunt VE.can.
N'oubliez pas que si la barre omnibus positive est déjà sous-tension, dès que le fusible est placé, le système sera sous tension.

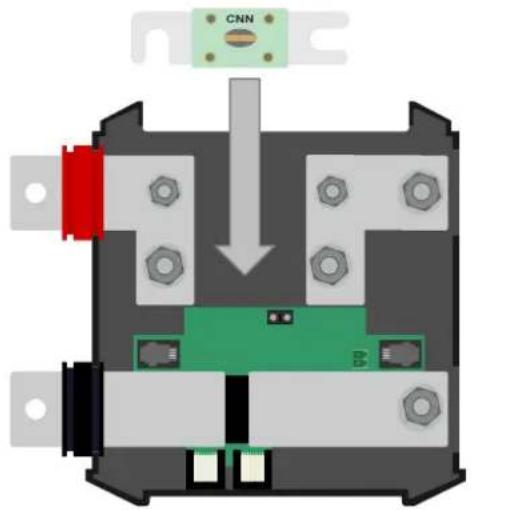

Placement du fusible CNN dans le Lynx Shunt VE.can.
6.2.6. Connectez l'appareil GX
Connectez le port Lynx Shunt VE.Can VE.Can au port VE.Can de l'appareil GX à l'aide d'un câble RJ45.
Plusieurs appareils VE.Can peuvent être branchés les uns aux autres, mais assurez-vous que le premier et le dernier des dispositifs VE.Can soient tous les deux équipés d'un terminateur VE.Can RJ45.
Allumez l'appareil GX depuis la sortie du Lynx Shunt VE.Can ou depuis un distributeur Lynx connecté à la sortie du Lynx Shunt VE.Can.

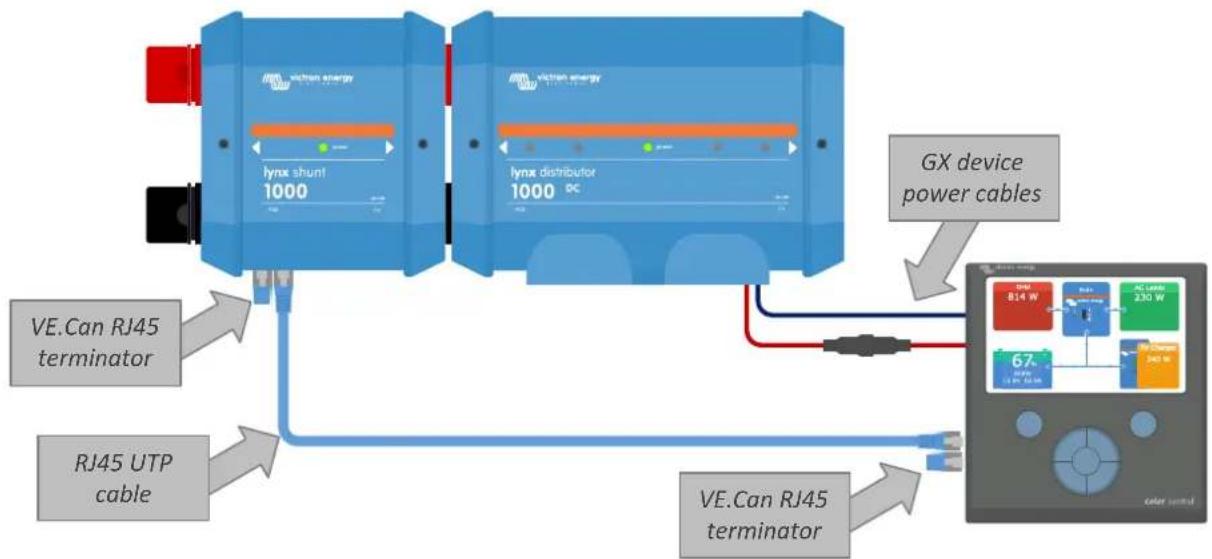

Exemple de branchement entre un Lynx Shunt VE.Can et un Appareil GX
Emplacement des connecteurs VE.Can du Lynx Shunt VE.Can
6.3. Configuration et paramètres
6.3.1. Paramètres du Lynx Shunt VE.Can
Une fois allumé et connecté à un appareil GX, naviguez dans les paramètres du menu du Lynx Shunt VE.Can sur l'appareil GX pour effectuer ou modifier la configuration.
Vous pouvez laisser la plupart des paramètres à leur valeur par défaut, mais vous devez effectuer quelques paramétrages vous-mêmes :
- Définissez la capacité de la batterie.
- Si des batteries au lithium sont utilisées, des paramètres spécifiques sont nécessaires pour le contrôleur de batterie. Consultez à cette fin le chapitre relatif aux paramètres du contrôleur de batterie.
- Si le relais d'alarme est utilisé, configurez les paramètres du relais d'alarme.
Pour une vue d'ensemble et une explication de tous les paramètres du contrôleur de batterie, consultez le chapitre relatif aux paramètres du contrôleur de batterie.
Configurez le Lynx Shunt VE.Can à l'aide d'un appareil GX
7. Branchement du Lynx Shunt VE.Can
Séquence de branchement :
Vérifiez la polarité de tous les câbles de CC.
Vérifiez la section efficace de tous les câbles de CC.
Vérifiez que toutes les cosses des câbles de ont été serties correctement.
Vérifiez que toutes les connexions des câbles de sont serrées (ne dépassez pas le couple maximal).
Tirez légèrement sur chaque câble de batterie pour vérifier si les connexions sont fermement serrées et si les cosses de câbles ont été serties correctement.
Allumez une charge et vérifiez si le contrôleur de batterie affiche la polarité de courant correcte.
Rechargez entièrement la batterie afin que le contrôleur de batterie se synchronise.
8. Fonctionnement du Lynx Shunt VE.Can
Le Lynx Shunt VE.Can s'active dès que de l'énergie passe à travers l'entrée (côté batterie) du Lynx Shunt VE.Can.
Le Lynx Shunt VE.Can contrôle l'état de charge de la batterie et contrôle le fusible.
Indication des voyants LED
L'état de marche de base du Lynx Shunt VE.Can est affiché à travers la LED d'alimentation. Consultez le tableau ci-dessous pour connaître l'information affichée à travers la LED d'alimentation
Tableau 1. État de marche du Lynx Shunt VE.Can
LED d'indication d'alimentation Description
| Vert continu Le système Lynx est OK. |
| Rouge continu Le fusible principal est grillé |
| Orange fixe Une alarme est active |
| Voyant rouge clignotant Défaillance matérielle |
| Voyant clignotant rouge/vert Erreur d’étalonnage |
| Voyant vert clignotant Initialisation en cours |
| Voyant vert clignotant lentement Mise à jour du micrologiciel |
| Voyant orange clignotant Défaillance du micrologiciel |
Indications du périphérique GX
Les données opérationnelles sont affichées sur l'appareil GX connecté. Ces données incluent entre autres la tension, le courant, l'état de charge de la batterie, etc.
Consultez tous les paramètres supervisés dans le tableau ci-dessous.
Tableau 2. Données opérationnelles du Lynx Shunt VE.Can
Paramètre Description Unité
| Tension de batterie Affiche la tension de la batterie Volts. | ||
| Courant de batterie Affiche le courant qui entre et qui sort de la batterie | Amps. | |
| Énergie de la batterie | Affiche la puissance qui entre et qui sort de la batterie | Watt |
| État de charge | L'état de charge indique le pourcentage de la capacité de la batterie qui est encore disponible à la consommation. Une batterie pleine affichera 100 % et une batterie vide affichera 0 %. C'est la meilleure façon de voir quand les batteries ont besoin d'être rechargées. | Pourcentage |
| Ampères-Heures consommés | Affiche l'énergie consommée depuis la dernière fois que la batterie a été complètement rechargée | Ampères Heures |
| Autonomie restante | Affiche en fonction de la charge actuelle le temps estimé avant qu'il ne soit nécessaire de recharger les batteries. | Heures et minutes |
| État du relais | Affiche l'état du relais. ON signifie que les contacts de relais sont fermés, OFF signifie que les contacts de relais sont ouverts. | On/off (démarrage/arrêt) |
| État alarme | Indique si une alarme est active ou pas | Ok/Alarme |
| Température de la batterie | Affiche la température de la batterie | Degré celsius |
| Version du micrologiciel | La version du micrologiciel de cet appareil. | Numéro |

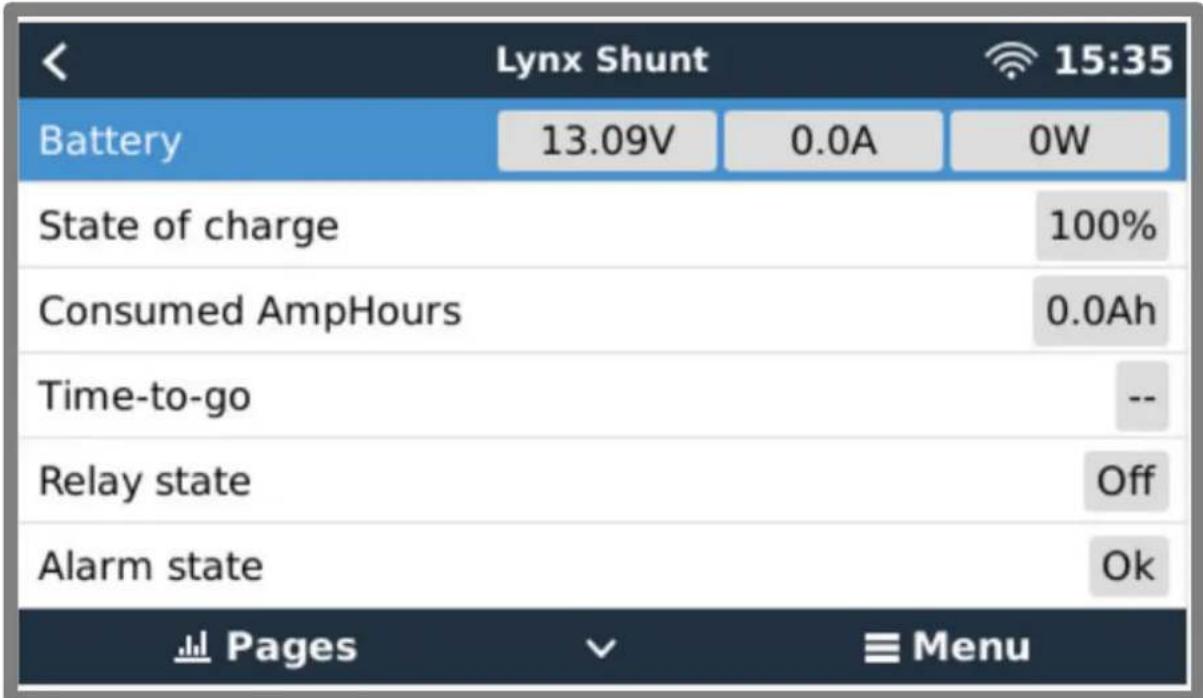

Appareil GX affichant les données opérationnelles du Lynx Shunt VE.Can
Données historiques
Le Lynx Shunt VE.Can gardera une trace des données historiques afin de vous permettre d'obtenir plus d'informations sur l'état des batteries et leur utilisation antérieure. Consultez tous les paramètres supervisés dans le tableau ci-dessous.
Tableau 3. Données historiques du Lynx Shunt VE.Can
| Paramètre Description Unité | ||
| Deepest discharge (décharge le plus profonde) | La décharge la plus profonde en Ah. Ampères | Heures |
| Dernière décharge Intensité de la dernière décharge en Ah. Cette valeur sera remise à zéro quand l'État de charge atteindra de nouveau 100 % | Ampères Heures | |
| Average discharge (Décharge moyenne) | La décharge moyenne sur tous les cycles comptés. Ampères | Heures |
| Total cycles de charge Chaque fois que la batterie est déchargée à plus de 65 % de sa capacité nominale et qu'elle est rechargée à au moins 90 %, un cycle est compté. | Numéro | |
| Nombre de décharges complètes | Le nombre de fois que la batterie a été déchargée à 0 % de l'état de charge. | Numéro |
| Cumul des Ah consommés Enregistre l'énergie totale consommée pendant tous les cycles de charge. | Ampères Heures | |
| Minimum voltage (Tension minimum) | Tension la plus faible mesurée. Tension | |
| Maximum voltage (Tension maximum) | Tension la plus élevée mesurée. Tension | |
| Temps écoulé depuis la dernière charge complète | Le temps écoulé depuis que la batterie a été complètement chargée pour la dernière fois. | Secondes |
| Compte de synchronisation Nombre de synchronisation automatique effectuée par le Lynx Shunt. | Numéro | |
| Alarmes de tension basse Le nombre de fois qu'une alarme de tension faible s'est déclenchée. | Numéro | |
| Alarmes de tension élevée Le nombre de fois qu'une alarme de tension élevée s'est déclenchée. | Numéro | |
Paramètre Description Unité
Effacement de l'historique Appuyez pour effacer toutes les données historiques. Appuyez pour
effacer
Alarmes et relais d'alarme
En cas d'alarme, un message est envoyé à l'appareil GX et au portail VRM et/ou le relais d'alarme est activé.
Les conditions d'alarme sont les suivantes :
- État de charge de la batterie
- Tension de batterie
• Température de la batterie
• Le fusible principal est grillé
9. Paramètres du contrôleur de batterie
Ce chapitre explique tous les paramètres du contrôleur de batterie. De plus, nous avons également une vidéo qui explique ces paramètres et la manière d'interagir avec chacun d'eux afin d'obtenir une supervision précise de la batterie pour les batteries au plomb-acide et au lithium.
9.1. Capacité de la batterie
Ce paramètre est utilisé pour dire au contrôleur de batterie quelle est la capacité de la batterie. Ce paramètre devrait déjà avoir été défini lors de la première installation de l'appareil.
Ce paramètre est la capacité de la batterie exprimée en ampères-heures (Ah).
Pour davantage de renseignements sur la capacité de batterie et le coefficient de Peukert associé, consultez le chapitre Capacité de batterie et coefficient de Peukert [25]
| Paramètre Par défaut Plage Écart | ||
| Capacité de la batterie 200 Ah 1 - 9 999 Ah 1 Ah |
9.2. Tension de pleine charge
La tension de la batterie doit être supérieure à cette valeur pour la batterie soit considérée comme entièrement chargée. Dès que le contrôleur de batterie détecte que la tension de la batterie a atteint cette « tension de pleine charge » et que le courant a chuté en dessous du « courant de queue [22] » pendant un certain temps, le contrôleur de batterie règle l'état de charge sur 100 %.
| Paramètre Par défaut Plage Écart |
Le paramètre de « Pleine charge » devrait être défini sur 0,2 V ou 0,3 V en dessous de la tension Float du chargeur.
Le tableau ci-dessous indique les réglages recommandés pour les batteries au plomb.
| Tension de batterie nominale Tension de pleine charge | |
| 12 V 13,2 V | |
| 24 V 26,4 V | |
| 36 V 39,6 V | |
| 48 V 52,8 V | |
9.3. Courant de queue
La batterie est considérée comme étant entièrement chargée dès que le courant de queue chute en dessous du paramètre de « courant de queue » défini. Le paramètre de « courant de queue » est exprimé en un pourcentage de la capacité de batterie.
Remarque : certains chargeurs de batteries suspendent la charge si le courant chute en dessous d'un seuil prédéterminé. Dans ce cas, le courant de queue doit être paramétré avec une valeur supérieure à ce seuil.
Dès que le contrôleur de batterie détecte que la tension de la batterie a atteint la « tension de pleine charge [22] » prédéterminée et que le courant a chuté en dessous du paramètre de « courant de queue » pendant un certain temps, le contrôleur de batterie règle l'état de charge sur 100 %.
| Paramètre Par défaut Plage Écart | ||
| Courant de queue 4,00 % 0,50 - 10,00 % 0,1 % |
9.4. Temps de détection de pleine charge.
Il s'agit du temps durant lequel les paramètres « tension de pleine charge [22] » et « courant de queue [22] » doivent persister pour que la batterie soit considérée comme étant entièrement chargée.
| Paramètre Configuration par défaut | Plage Écart | |
| Durée de détection de pleine charge | 3 minutes | 0 – 100 minutes |
9.5. Exposant de Peukert

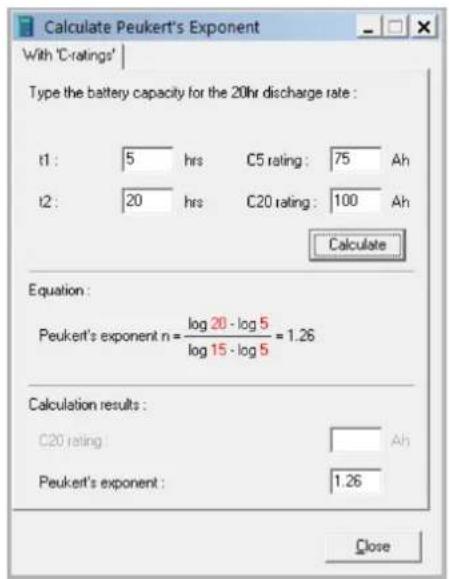

Déterminez l'exposant de Peukert en fonction de la fiche de spécifications de la batterie. Si l'exposant de Peukert n'est pas connu, définissez-le à 1,25 pour les batteries au plomb, et à 1,05 pour les batteries au lithium. Une valeur de 1,00 désactive la compensation de Peukert. L'exposant de Peukert pour les batteries au plomb peut être calculé. Pour davantage d'information sur le calcul de l'exposant de Peukert et sa relation avec la capacité de batterie, consultez le chapitre Capacité de batterie et coefficient de Peukert [25].
| Paramètre Par défaut Plage Écart | ||
| Exposant de Peukert 1.25 1.00 - 1.50 0.01 |
9.6. Facteur d'efficacité de charge
Le « facteur d'efficacité de charge » compense les pertes de capacité (Ah) qui se produisent pendant la charge. Un paramètre de 100 % équivaut à aucune perte.
Une charge d'efficacité de 95 % signifie que 10 Ah doivent être transférés à la batterie pour obtenir réellement 9,5 Ah stockés dans la batterie. L'efficacité de charge d'une batterie dépend du type de batterie, de son ancienneté et de l'usage qui en est fait. Le contrôleur de batterie prend en compte ce phénomène avec le facteur d'efficacité de charge.
L'efficacité de charge est presque de 100 % tant qu'aucune génération de gaz n'a lieu. Un dégagement gazeux signifie qu'une partie du courant de charge n'est pas transformée en énergie chimique stockée dans les plaques de la batterie, mais qu'elle est utilisée pour décomposer l'eau en gaz oxygène et hydrogène (hautement explosif !). L'énergie stockée dans les plaques peut être récupérée lors de la prochaine décharge, alors que l'énergie utilisée pour décomposer l'eau est perdue. Les dégagements gazeux peuvent être facilement observés dans les batteries à électrolyte liquide. Notez que la fin de la phase de charge, « seulement oxygène », des batteries à électrolyte gélifié sans entretien (VRLA) et des batteries AGM, entraîne aussi une efficacité de charge réduite.
| Paramètre Configuration par défaut | Plage Écart | |
| Facteur d'efficacité de charge 95 % 50 - 100 % 1 % |
9.7. Seuil de courant
Lorsque le courant mesuré chute en dessous du « seuil de courant », il est considéré comme nul. Ce « seuil de courant » permet de s'affranchir des courants très faibles qui peuvent dégrader à long terme l'état de charge dans un environnement perturbé. Par exemple, si le courant réel à long terme est de 0,0 A et que le contrôleur de batterie mesure -0,05 A en raison de perturbations ou de légers décalages, au fil du temps le contrôleur de batterie pourrait indiquer à tort que la batterie est vide ou qu'elle a besoin d'être rechargée. Dans cet exemple, si le seuil de courant est défini sur 0,1 A, le contrôleur de batterie utilisera 0,0 A pour son calcul, éliminant ainsi les erreurs.
Une valeur de 0,0 A désactive cette fonction.
| Paramètre Par défaut Plage Écart | ||
| Seuil de courant 0,10 A De 0,00 à 2,00 A 0,01 A |
9.8. Fenêtre de calcul d'autonomie restante
Cette valeur indique la fenêtre de calcul (en minutes) utilisée par le filtre pour calculer la moyenne d'autonomie restante. La valeur 0 désactive le filtre et fournit une lecture instantanée (en temps réel). Cependant, la valeur « autonomie restante » affichée est susceptible de varier fortement. En sélectionnant la valeur la plus élevée (12 minutes), on s'assure que seules les fluctuations de charge à long terme sont incluses dans le calcul de l'autonomie restante.
| Paramètre Par défaut Plage Écart | ||
| Fenêtre de calcul d'autonomie restante 3 minutes 0 – 12 minutes 1 minute. | ||
9.9. Synchroniser le SoC sur 100 %
Cette option peut être utilisée pour synchroniser manuellement le contrôleur de batterie.
Dans l'application VictronConnect, appuyez sur le bouton « Synchroniser » pour synchroniser le contrôleur de batterie à 100 %.
9.10. Étalonnage de courant nul
Si le contrôleur de batterie lit un courant différent de zéro, même lorsqu'il n'existe aucune charge et que la batterie n'est pas en cours de recharge, cette option peut être utilisée pour étalonner la lecture de courant nul.
L'étalonnage de courant nul n'est (presque) jamais nécessaire. N'effectuez cette procédure que si le contrôleur de batterie affiche un courant alors que vous êtes absolument sûr qu'aucun courant ne circule. Afin de vous en assurer, vous devez débrancher tous les câbles et fils branchés sur le côté du shunt. À cette fin, dévissez le boulon du shunt et retirez tous les câbles et fils du côté du shunt. L'autre option consistant à éteindre tous les consommateurs ou les chargeurs n'est PAS suffisamment précise, car elle ne permet pas d'éliminer les petits courants de veille.
10. Capacité de batterie et coefficient de Peukert
La capacité de la batterie est exprimée en Ampère-heure (Ah), et elle indique la quantité de courant que peut fournir une batterie au fil du temps. Par exemple : si une batterie de 100 Ah est déchargée avec un courant constant de 5 A, la batterie sera entièrement déchargée au bout de 20 heures.
Le taux auquel une batterie est déchargée est exprimé comme étant la valeur nominale C. La valeur nominale C indique combien d'heures une batterie durera avec une capacité donnée. 1C est le taux 1 h, et il signifie que le courant de décharge déchargera entièrement la batterie au bout d'une heure. Pour une batterie ayant une capacité de 100 Ah, cela équivaut à un courant de décharge de 100 A. Un taux de 5C pour cette batterie serait 500 A pour 12 minutes (1/5 heure), et un taux C5 serait 20 A pour 5 heures.
La valeur nominale C d'une batterie peut être exprimée de deux façons. Soit avec un nombre avant le C ou avec un nombre après le C.
Par exemple :
• 5C équivaut à C0,2
• 1C équivaut à C1
• 0,2C équivaut à C5
La capacité de la batterie dépend du taux de décharge. Plus le taux de décharge est rapide, moins il y aura de capacité disponible. La relation entre une décharge lente ou rapide peut être calculée par la loi de Peukert, et elle est exprimée par l'exposant de Peukert. La chimie de certaines batteries souffre davantage de ce phénomène que d'autres. Les batteries au plomb sont plus touchées que les batteries au lithium. Le contrôleur de batterie prend en compte ce phénomène avec l'exposant de Peukert.
Exemple de taux de décharge
La valeur nominale d'une batterie au plomb est de 100 Ah à C20. Cela signifie que cette batterie peut fournir un courant total de 100 A sur 20 heures à un taux de 5 A par heure. C20 = 100 Ah (5 x 20 = 100).
Lorsque la même batterie de 100 Ah est déchargée entièrement en deux heures, sa capacité est fortement réduite. À cause du taux de décharge élevé, elle ne peut donner que C2 = 56 Ah.
La formule de Peukert
La valeur pouvant être ajustée dans la formule Peukert est l'exposant n : voir la formule ci-dessous.
Dans le contrôleur de batterie, l'exposant de Peukert peut être ajusté de 1,00 à 1,50. Plus l'exposant de Peukert est élevé, plus la capacité effective diminue rapidement avec l'augmentation du taux de décharge. Une batterie idéale (théorique) aurait un exposant de Peukert de 1,00 et une capacité fixe, quel que soit le niveau d'intensité du courant de décharge. Le paramètre par défaut pour l'exposant de Peukert est 1,25 dans le contrôleur de batterie. C'est une valeur moyenne acceptable pour la plupart des batteries au plomb.
La formule de Peukert est la suivante :
Cp = I^n × t où l'exposant de Peukert n est :
$$ n = \frac {\log t 2 - \log t 1}{\log I 1 - \log I 2} $$
Pour calculer l'exposant de Peukert, vous aurez besoin de deux valeurs nominales de capacités de batterie. Il s'agit en général du taux de décharge à 20 h et du taux à 5 h, mais il peut également s'agir de 10 h et 5 h, ou du taux à 20 et 10 h. L'idéal est d'utiliser un taux de décharge bas avec une valeur nominale nettement supérieure. Les valeurs nominales de la capacité de la batterie se trouvent sur la fiche technique de la batterie. En cas de doute, contactez votre fournisseur de batterie.
Exemple de calculs en utilisant les valeurs nominales de 5 et 20 h.
Le taux C5 est de 75 Ah. Le taux t1 est de 5 h et l1 est calculé :
$$ I _ {1} = \frac {7 5 A h}{5 h} = 1 5 A $$
Le taux C20 est de 100 Ah. Le taux t2 est de 20 h et l2 est calculé :
$$ I _ {2} = \frac {1 0 0 A h}{2 0 h} = 5 A $$
L'exposant de Peukert est :
$$ n = \frac {\log 2 0 - \log 5}{\log 1 5 - \log 5} = 1. 2 6 $$
Un calculateur de l'exposant de Peukert est disponible
sur http://www.victronenergy.fr/support-and-downloads/software#peukert-calculator
11. Dépannage et assistance
Consultez ce chapitre en cas de comportement étrange de l'appareil ou si vous suspectez une défaillance du produit.
Le processus de dépannage et assistance consiste d'abord à consulter les problèmes les plus habituels listés dans ce chapitre.
Si le problème persiste, contactez le point de vente pour solliciter une assistance technique. Si vous ne connaissez pas le point de vente, consultez la page Assistance sur le site Web Victron Energy.
11.1. Problèmes de câblage
Les câbles chauffent
Cela peut être dû à un problème de connexion ou de branchement. Vérifiez les éléments suivants :
- Vérifiez que toutes les connexions des câbles sont serrées avec un couple de 14 Nm.
- Vérifiez que toutes les connexions des fusibles sont serrées avec un couple de 14 Nm.
- Vérifiez si la surface de l'âme du câble est suffisamment grande pour que circule le courant à travers ce câble.
- Vérifiez que toutes les cosses des câbles de ont été serties et serrées correctement.
Autres problèmes de câblage
Pour davantage de renseignements relatifs aux problèmes provenant soit d'un câblage incorrect ou mauvais, soit d'une connexion de câbles incorrecte, soit du câblage des parcs de batteries, consultez le Livre Câblage Illimité.
11.2. Problèmes relatifs au fusible principal
Pour davantage de renseignements relatifs aux problèmes issus d'une évaluation incorrecte de la capacité du fusible ou de son type, consultez le Livre Câblage Illimité.
Le fusible grille dès qu'un nouveau fusible est mis en place
Vérifiez le circuit CC qui est fixé au fusible selon les points suivants :
Vérifiez s'il y a un court-circuit.
Vérifiez s'il y a un dysfonctionnement sur une charge.
Vérifiez que le courant dans le circuit ne soit pas supérieur à la valeur nominale du fusible.
11.3. Problèmes relatifs au contrôleur de batterie
11.3.1. Les courants de charge et décharge sont inversés.
Le courant de charge doit être affiché avec une valeur positive. Par exemple : 1,45 A.
Le courant de décharge doit être affiché avec une valeur négative. Par exemple : -1,45 A.
Si les courants de charge et de décharge sont inversés, alors les câbles d'alimentation négatifs sur le contrôleur de batterie doivent être échangés.
11.3.2. Lecture de courant incomplète
Les négatifs de toutes les consommations et sources de charge présentes dans le système doivent être branchés sur le côté négatif du système du shunt.
Si le négatif d'une consommation ou d'une source de charge est branché directement sur la borne négative de la batterie ou sur le côté « négatif de la batterie sur le shunt, les courants de cette consommation ou source de charge ne circuleront pas à travers le contrôleur de batterie, et ils seront exclus de la mesure de courant total et de l'état de charge.
Le contrôleur de batterie affichera un état de charge supérieur à l'état de charge réel de la batterie.
11.3.3. Il y a une lecture de courant alors qu'aucun courant ne circule
S'il y a une lecture de courant, alors qu'aucun courant ne circule à travers le contrôleur de batterie, effectuez un étalonnage du courant nul [23] avec tous les consommateurs éteints, ou déterminez un seuil de courant [23].
11.3.4. Lecture incorrecte de l'état de charge.
Une lecture incorrecte de l'état de charge peut être due à de nombreuses raisons.
Paramètres de la batterie incorrects
Les paramètres suivants auront un effet sur le calcul de l'état de charge s'ils ont été configurés de manière incorrecte :
- Capacité de la batterie.
- Exposant de Peukert.
• Facteur d'efficacité de charge.
État de charge incorrect dû à un problème de synchronisation :
L'état de charge est une valeur calculée, et il devra être réinitialisé (synchronisé) de temps à autre.
Le processus de synchronisation est automatique, et il est lancé chaque fois que la batterie sera entièrement chargée. Le contrôleur de batterie détermine que la batterie est entièrement chargée lorsque les trois conditions de « pleine charge » sont respectées. Ces conditions de « pleine charge » sont les suivantes :
- Tension de pleine charge (tension).
- Courant de queue (% de la capacité de la batterie).
- Durée de détection de pleine charge (minutes).
Voici un exemple pratique des conditions requises pour que soit lancée une synchronisation :
- La tension de la batterie doit être supérieure à 13,8 V.
- Le courant de charge doit être inférieur à 0,04 x capacité de la batterie (Ah). Pour une batterie de 200 Ah, cela équivaut à 0,04 x 200 = 8 A
- Ces deux conditions doivent être stables pendant 3 minutes.
Si la batterie n'est pas complètement chargée ou si la synchronisation automatique ne démarre pas, la valeur de l'état de charge commencera à dériver et elle pourrait ne pas représenter l'état de charge réel de la batterie.
Les paramètres suivants auront un effet sur la synchronisation automatique s'ils ont été configurés de manière incorrecte :
• Tension de pleine charge.
- Courant de queue.
- Temps de détection de pleine charge.
- Il ne suffit pas de charger entièrement la batterie de temps en temps.
Pour davantage de renseignements concernant ces paramètres, consultez le paragraphe : « Paramètres de la batterie ».
État de charge incorrect dû à une lecture de courant incorrect :
L'état de charge est calculé en examinant la quantité de courant entrant et sortant de la batterie. Si la lecture de courant est incorrecte, l'état de charge sera également incorrect. Consultez le paragraphe Lecture de courant incomplète [27]
11.3.5. L'état de charge affiche toujours 100 %.
Une des raisons possibles est que les câbles négatifs entrant et sortant du contrôleur de batterie ont été mal branchés. Consultez le paragraphe Les courants de charge et de décharge sont inversés [27].
11.3.6. L'état de charge n'atteint pas 100 %
Le contrôleur de batterie se synchronisera et réinitialisera l'état de charge à 100 % dès que la batterie aura été entièrement rechargée. Au cas où le contrôleur de batterie n'atteint pas un état de charge de 100 %, effectuez les étapes suivantes :
- Rechargez entièrement la batterie, et vérifiez si le contrôleur de batterie détecte correctement que la batterie a été entièrement rechargée.
- Si le contrôleur de batterie ne détecte pas que la batterie est pleine, vous devrez vérifier et ajuster les paramètres de tension de pleine charge, de courant de queue et/ou de durée de pleine charge. Pour davantage de renseignements, consultez le paragraphe relatif à la Synchronisation automatique.
11.3.7. L'état de charge n'augmente pas assez rapidement ou trop rapidement lors du processus de charge.
Cela peut être dû au fait que le contrôleur de batterie croit que la capacité de la batterie est plus grande ou plus petite qu'en réalité. Vérifiez si la capacité de la batterie a été configurée correctement.
11.3.8. Valeur de l'état de charge manquante
Cela signifie que le contrôleur de batterie est dans un état non synchronisé. Cela a lieu principalement lorsque le contrôleur de batterie vient juste d'être installé, ou après l'avoir laissé hors tension, et qu'il est à nouveau alimenté.
Pour régler ce problème, rechargez entièrement la batterie. Lorsque la batterie est proche de la pleine charge, le contrôleur de batterie devrait se synchroniser automatiquement. Si ce n'est pas le cas, revoyez les paramètres de synchronisation.
11.3.9. Problèmes de synchronisation
Si le contrôleur de batterie ne se synchronise pas automatiquement, une des raisons peut être que la batterie n'atteint jamais son état de pleine charge. Chargez entièrement la batterie, et vérifiez que l'état de charge indique finalement 100 %.
Il est également possible que le paramètre de tension de pleine charge [22] doive être abaissé et/ou que le paramètre de courant de queue [22] doive être augmenté.
Il est également possible que le contrôleur de batterie lance trop tôt la synchronisation. Cela peut arriver dans des systèmes solaires ou dans d'autres systèmes présentant des fluctuations sur leurs courants de charge. Dans ce cas, modifiez les paramètres suivants :
- Augmentez la « tension de pleine charge » [22] légèrement en dessous de la tension de charge d'absorption. Par exemple : 14,2 V dans le cas d'une tension d'absorption de 14,4 V (pour une batterie de 12 V).
- Augmentez la « durée de détection de pleine charge » [22] et/ou réduisez le « courant de queue » [22] pour éviter une réinitialisation précoce due au passage de nuages.
11.4. Problèmes relatifs à l'appareil GX
Ce chapitre ne décrit que les problèmes les plus habituels. Si ce chapitre ne vous permet pas de résoudre votre problème, consultez le manuel de l'appareil GX.
Profile du CAN-bus sélectionné incorrect
Vérifiez que le VE.Can est configuré de manière à utiliser le profil CAN-bus correct. Naviguer dans Configuration/Services/Port VE.Can (settings/services/VE.Can port) et vérifiez qu'il est configuré sur VE.Can et Lynx Ion BMS 250kb.
Problèmes relatifs au câble ou au terminateur RJ45
Des appareils VE.Can se connectent en série les uns aux autres et un terminateur RJ45 doit être utilisé avec le premier et le dernier appareil de la chaîne.
Lorsque vous connectez un appareil VE.Can, utilisez toujours des câbles RJ45 UTP « usinés ». Ne fabriquez pas ces câbles vous-mêmes. De nombreux problèmes de communication et d'autres relatifs à des produits n'ayant apparemment aucun lien sont causés par des câbles défectueux « faits maison ».
12. Garantie
Ce produit bénéficie d'une garantie limitée de 5 ans. Cette garantie limitée couvre les défauts de matériel et de fabrication de ce produit pour une durée de cinq ans à partir de la date d'achat d'origine du produit. Pour faire valoir la garantie, le client doit retourner le produit au point de vente avec la preuve d'achat. Cette garantie limitée ne couvre pas les dégâts, la détérioration ou le défaut de fonctionnement résultant de la transformation, la modification ou l'utilisation incorrecte ou excessive, ou le mauvais usage, la négligence, l'exposition à une humidité excessive, au feu, l'emballage incorrect, la foudre, la surtension, ou toute autre catastrophe naturelle. La garantie limitée ne couvre pas les dégâts, la détérioration ou le défaut de fonctionnement découlant de réparations réalisées par des personnes non autorisées par Victron Energy. Le non-respect des instructions contenues dans ce mode d'emploi annulera la garantie. Victron Energy ne sera pas responsable des dommages collatéraux survenant de l'utilisation de ce produit. Aux termes de cette garantie limitée, la responsabilité maximale de Victron Energy ne doit pas dépasser le prix d'acquisition actuel du produit.
13. Spécifications techniques du Lynx Shunt VE.Can
Puissance
| Plage de tension d'alimentation 9 - 70 VCC | |
| Tensions du système compatibles 12, 24 ou 48 V | |
| Protection contre la polarité inversée Non | |
| Intensité nominale 1000 A en continu | |
| Consommation électrique relais inactif | 60 mA @ 12 V33 mA @ 24 V20 mA @ 48 V |
| Contact d'alarme sec 3 A, 30 VCC, 250 VCA |
Raccordements
| Barre omnibus M8 | |
| Fusible M8 | |
| VE.Can RJ45 et borne RJ45 | |
| Prise d'alimentation au Distributeur Lynx RJ10 (un câble RJ10 est expédié avec chaque distributeur Lynx) | |
| Sonde de température Borne à vis | |
| Relais Borne à vis | |
Physique
| Matériau du boitier ABS | |
| Dimensions du boitier (H x L x P) 190 x 180 x 80 mm | |
| Poids de l'unité 1,4 kg | |
| Matériau de la barre omnibus | Cuivre étamé |
| Dimensions de la barre omnibus (HxL) | 8 x 30 mm |
Conditions d'exploitation
| Plage de température d'exploitation | De -40°C à +60° |
| Plage de température de stockage | De -40°C à +60° |
| Humidité | 95 % max. (sans condensation) |
| Classe de protection | IP22 |
14. Annexe

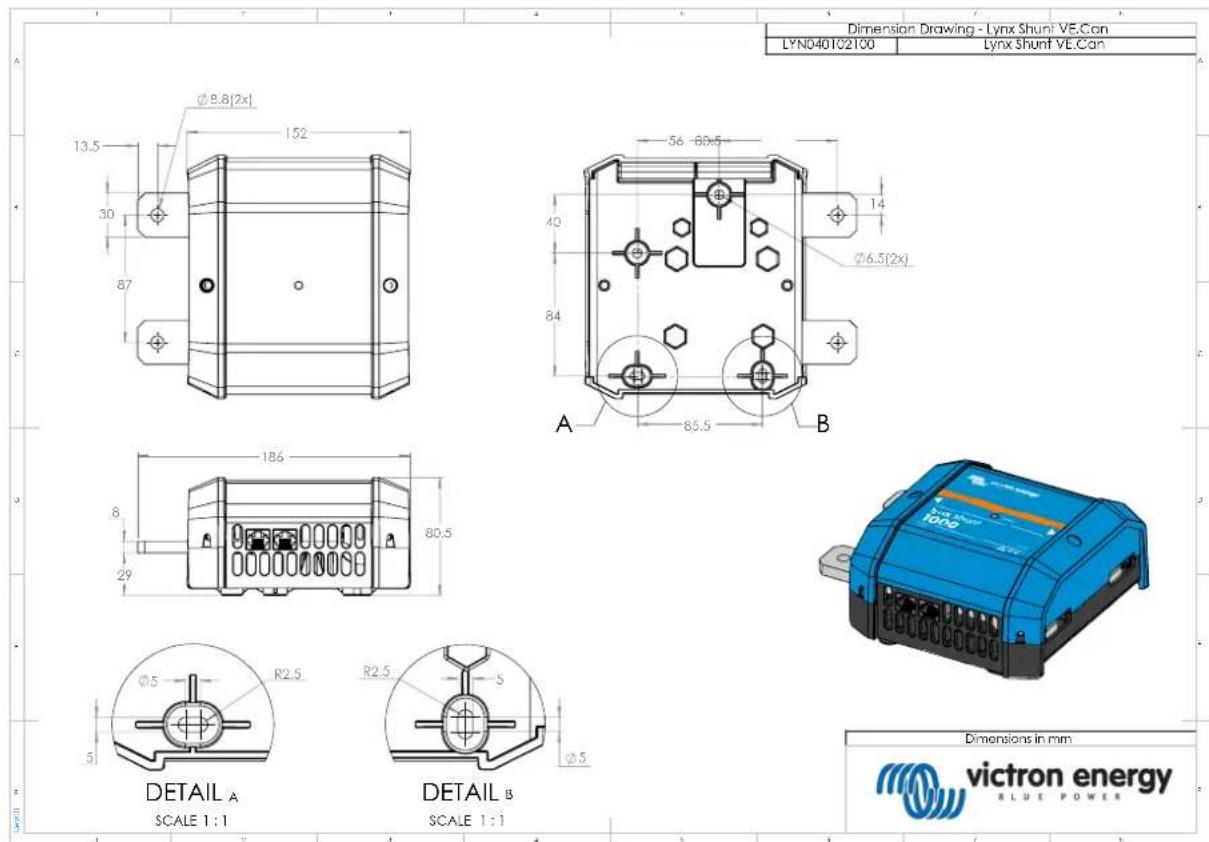

Annexe A. Dimensions du boitier Lynx Shunt VE.Can
