VMAV - Meuble TV SANUS - Notice d'utilisation et mode d'emploi gratuit

Marque	Sanus
Modèle	VMAV
Type de produit	Meuble TV mural (étagère)
Capacité de charge maximale	20,4 kg
Matériaux	Acier (plaque murale, tube), plastique (couvercle, capuchons)
Couleur	Noir (estimation)
Finition	Mat (estimation)
Dimensions (approx.)	Tube : 60 cm de long (estimation)
Type de montage	Mural sur ossature bois
Outils requis	Perceuse, mèche 1/8 pouce, jeu de douilles
Pièces fournies	Plaque murale, couvercle, tube, 4 pieds, 4 capuchons, 4 tire-fonds, vis de pression, clé Allen
Usage prévu	Support pour magnétoscope, lecteur DVD, décodeur câble/satellite ou chaîne stéréo
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne jamais utiliser de pièces défectueuses. Installation incorrecte peut causer dommages ou blessures.
Garantie	Garantie limitée du fabricant (contacter Sanus)
Pays d'origine	Non spécifié
Réparabilité	Pièces de rechange disponibles auprès des distributeurs agréés

FOIRE AUX QUESTIONS - VMAV SANUS

Quel est le poids maximal que peut supporter le meuble TV Sanus VMAV ?

Le meuble TV Sanus VMAV est conçu pour supporter une charge allant jusqu'à 20,4 kg.

Quels types d'appareils puis-je placer sur l'étagère VMAV ?

Le VMAV peut accueillir un magnétoscope, un lecteur DVD, une boîte numérique câble/satellite ou un élément stéréo.

Le meuble doit-il être monté sur un mur en bois ?

Oui, la plaque murale (a) doit être fixée sur une ossature en bois. Assurez-vous que les tire-fonds sont bien enfoncés dans les montants.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'une mèche de 1/8 pouce et d'un jeu de douilles.

Comment fixer la plaque murale ?

Utilisez la plaque murale comme gabarit pour marquer les quatre trous. Percez des trous de 6,4 cm de profondeur avec une mèche de 1/8 pouce, puis fixez la plaque avec les quatre tire-fonds en les serrant fermement sans excès.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service client Sanus au 1-800-359-5520 (É.-U.) ou au 31 (0) 20 5708938 (Europe) ou visitez www.sanus.com. Les pièces de rechange vous seront livrées directement si vous avez acheté auprès d'un distributeur agréé.

Le couvercle se fixe-t-il facilement ?

Oui, il suffit de glisser le couvercle (b) sur la plaque murale (a) jusqu'à ce qu'il s'enclenche. Voir le schéma 2 de la notice.

Comment installer le tube et les pieds ?

Enfoncez un pied (e) dans chaque trou de la partie supérieure du tube (c). Enfoncez un capuchon (d) à chaque extrémité du tube. Ensuite, insérez le tube dans la plaque murale (a), puis serrez les vis de pression (g) avec la clé Allen (h) fournie.

Puis-je monter ce meuble sur un mur en brique ou en béton ?

La notice spécifie un montage sur ossature bois. Pour d'autres types de mur, veuillez contacter Sanus ou faire appel à un professionnel.

Comment nettoyer le meuble TV Sanus VMAV ?

Utilisez un chiffon doux et sec pour essuyer la poussière. Évitez les nettoyants abrasifs ou agressifs.

MODE D'EMPLOI VMAV SANUS

Instructions d'assemblage pour le modèle : VMAV

Nous vous remercions d'avoir choisi le VMAV VisionMount™ de Sanus Systems. Le VMAV est conçu pour soutenir un magnétoscope, un lecteur DVD, une boîte numérique câble/satellite ou un élément stéréo pesant jusqu'à 20,4 kg.

Précautions de sécurité : Si vous ne comprenez pas ces instructions ou si vous avez un doute quant à la sécurité de cette installation, veuillez faire appel à un technicien qualifié ou communiquez avec Sanus en composant le 1-800-359-5520 (aux É.-U.), ou le 31 (0) 20 5708938 (pour l'Europe). Vous pouvez aussi allez sur notre site Web au www.sanus.com. Vérifiez soigneusement qu'il n'y a aucune pièce manquante ou défectueuse. Les représentants de notre service à la clientèle peuvent répondre rapidement à toute question concernant l'installation ou les pièces manquantes ou endommagées. Les pièces de rechange de produits achetés auprès de distributeurs agréés vous seront livrées directement. N'utilisez jamais de pièces défectueuses. Une installation incorrecte peut entraîner des dommages ou des blessures graves. Ce produit ne doit être utilisé que pour des usages explicitement spécifiés par Sanus Systems. Sanus Systems ne pourra être tenu responsable de dommages ou de blessures dus à un montage incorrect, à un assemblage incorrect ou à un usage incorrect. Veuillez contacter Sanus Systems avant de retourner les produits au lieu de vente.

Outils nécessaires : Perceuse, mèche de 1/8 pouce et jeu de douilles

Pièces et matériel fournis : Certaines pièces ne sont pas illustrées grandeur réelle*

(1) Plaque murale - a ^a

(1) Couvercle - b*

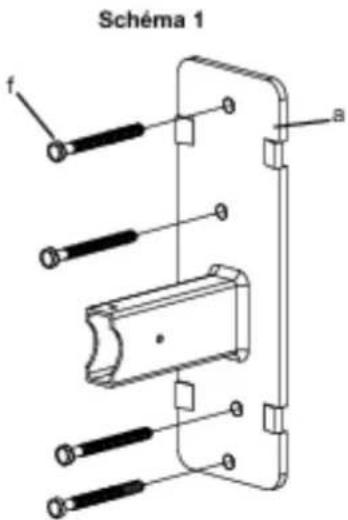

Etape 1 : Fixation de la plaque murale

La plaque murale (a) doit être montée sur une ossature en bois. Assurez-vous que la plaque murale est orientée de manière à ce que le côté plat soit contre le mur, tel qu'illustré sur le schéma 1. Servez-vous de la plaque murale comme modèle afin de marquer les quatre emplacements de trous pour les tire-fonds (f) entre les deux bords du montant choisi. Percez quatre trous de 6,4 cm de profondeur à l'aide d'une mèche de 1/8 pouce sur la marque de l'emplacement.

Fixez la plaque murale au mur à l'aide des quatre tire-fonds tel qu'indiqué sur le schéma 1. Serrez tous les tire-fonds à l'aide de la douille appropriée.

AVERTISSEMENT : Serrez les tire-fonds (f) jusqu'à ce que la plaque murale (a) soit tirée fermement contre le mur. NE SERREZ PAS EXCESSIVEMENT LES TIRE-FONDS !

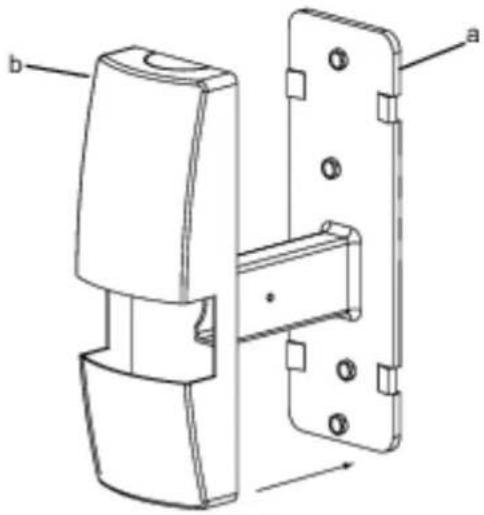

Etape 2 : Ajout du couvercle

Glissez le couvercle (b) de manière à ce qu'il s'enclenche sur la plaque murale (a). Reportez-vous au schéma 2 si vous avez besoin d'aide.

Schéma 2

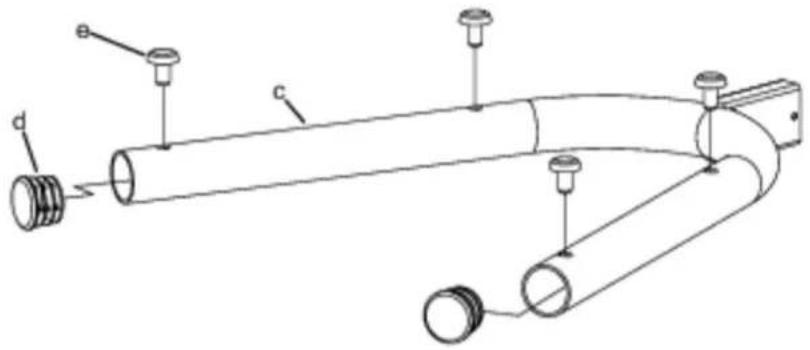

Etape 3 : Ajout des pieds et des capuchons

Enfoncez un pied (e) dans chacun des 4 trous de la partie supérieure du tube (c). Enfoncez un capuchon (d) à chaque extrémité du tube. Reportez-vous au schéma 3 si vous avez besoin d'aide.

Schéma 3

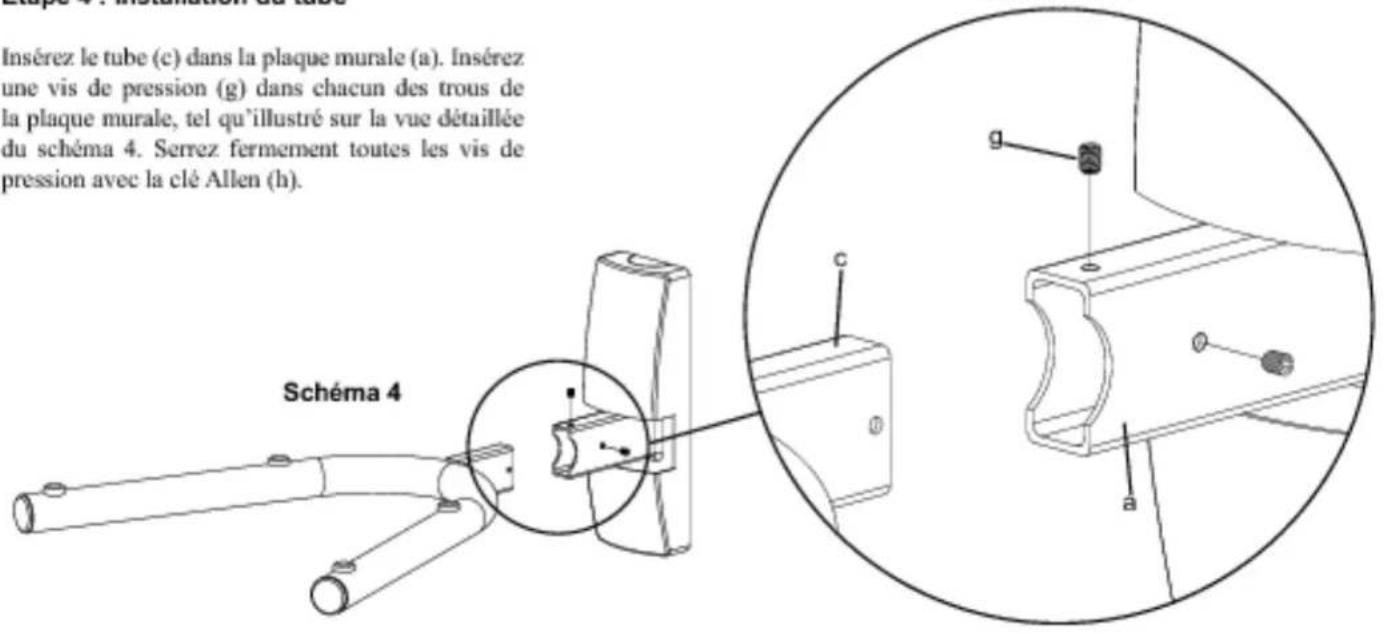

Etape 4 : Installation du tube

Insérez le tube (c) dans la plaque murale (a). Insérez une vis de pression (g) dans chacun des trous de la plaque murale, tel qu'illustré sur la vue détaillée du schéma 4. Serrez fermement toutes les vis de pression avec la clé Allen (h).

Vue détaillée

SANUS SYSTEMS
