FOIRE AUX QUESTIONS - iFX-640 INFINITY

Comment installer l'INFINITY iFX-640 ?

Pour installer l'INFINITY iFX-640, commencez par déballer l'appareil et vérifier que tous les accessoires sont présents. Ensuite, suivez le guide d'installation fourni pour connecter l'appareil à votre source d'alimentation et à votre ordinateur.

Quels types de supports puis-je utiliser avec l'INFINITY iFX-640 ?

L'INFINITY iFX-640 est compatible avec une variété de supports, y compris le vinyle, le papier photo et les tissus. Assurez-vous que le support est compatible avec les spécifications de l'imprimante.

Que faire si l'imprimante ne s'allume pas ?

Si l'imprimante ne s'allume pas, vérifiez d'abord que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez également de réinitialiser l'appareil en le débranchant pendant quelques minutes avant de le rebrancher.

Comment résoudre les problèmes d'impression floue ?

Pour résoudre les problèmes d'impression floue, vérifiez que les têtes d'impression sont propres et non obstruées. Effectuez un nettoyage des têtes d'impression et assurez-vous que le support utilisé est correctement chargé dans l'imprimante.

Comment mettre à jour le firmware de l'INFINITY iFX-640 ?

Pour mettre à jour le firmware, visitez le site Web du fabricant et téléchargez la dernière version du firmware pour l'INFINITY iFX-640. Suivez les instructions fournies pour installer la mise à jour.

Comment gérer les bourrages papier ?

Pour gérer les bourrages papier, ouvrez le compartiment de l'imprimante et retirez délicatement le papier coincé. Assurez-vous que le papier est chargé correctement et qu'il n'y a pas de morceaux de papier déchirés à l'intérieur.

Où puis-je trouver des pièces de rechange pour l'INFINITY iFX-640 ?

Les pièces de rechange pour l'INFINITY iFX-640 peuvent être commandées directement auprès du fabricant ou via des revendeurs agréés. Consultez le site Web du fabricant pour plus d'informations.

Quel type d'entretien régulier l'INFINITY iFX-640 nécessite-t-il ?

L'entretien régulier de l'INFINITY iFX-640 inclut le nettoyage des têtes d'impression, le nettoyage de l'intérieur de l'imprimante pour enlever la poussière et les débris, ainsi que le remplacement des cartouches d'encre lorsque cela est nécessaire.

MODE D'EMPLOI iFX-640 INFINITY

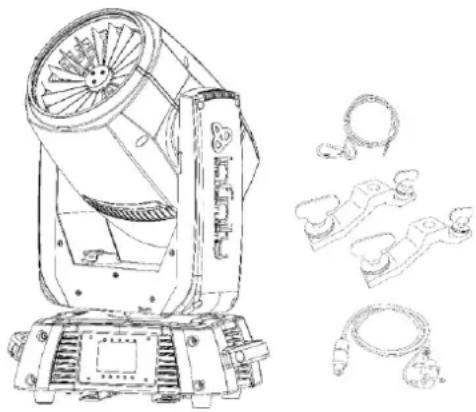

iFX-640 Code de produit : 41552 Avant-propos Merci d’avoir acheté ce produit Infinity. Ce manuel d’utilisation a pour but de fournir des instructions pour une utilisation correcte et sûre de ce produit. Conservez le manuel d’utilisateur pour vous y référer ultérieurement car il fait partie intégrante du produit. Le manuel d’utilisateur doit être conservé dans un endroit facilement accessible. Ce manuel d’utilisateur contient des informations concernant : ● Consignes de sécurité ● Utilisation prévue et non prévue de l’appareil ● Installation et fonctionnement de l’appareil ● Procédures d’entretien ● Résolution des problèmes ● Transport, stockage et élimination de l’appareil Le non-respect des instructions de ce manuel d’utilisateur peut entraîner des blessures graves et des dommages matériels.

©2021 Infinity. Tous droits réservés. Aucune partie de ce document ne peut être copiée, publiée ou reproduite d’une autre manière sans le consentement écrit préalable de Highlite International. La conception et les caractéristiques du produit sont soumises à modification sans avis préalable. Pour obtenir la dernière version de ce document, veuillez consulter notre site web www.highlite.com ou nous contacter à l'adresse [e-mail]. Highlite International et ses fournisseurs de services autorisés ne sont pas responsables des blessures, des dommages, des pertes directes ou indirectes, des pertes consécutives ou économiques ou de toute autre perte résultant de l'utilisation, de l'incapacité à utiliser ou de la confiance dans les informations contenues dans ce document.2

iFX-640 Code de produit : 41552

1.1. Avant d’utiliser le Produit

Important Lisez et suivez les instructions de ce manuel d’utilisateur avant d’installer, d’utiliser ou de réparer ce produit. Le fabricant ne sera en aucun cas tenu responsable des dommages causés par le non-respect de ce manuel. Après le déballage, vérifiez le contenu de la boîte. Si des pièces sont manquantes ou endommagées, contactez votre revendeur Highlite International. Le contenu expédié comprend : ● Infinity iFX-640 ● Câble Schuko vers Neutrik PowerCON True1 (1,4 m) ● 2 supports quick-locks ● Câble de sécurité ● Manuel d’utilisateur

Schéma 01 1.2. Utilisation prévue Cet appareil est destiné à un usage professionnel en tant que lyre de projecteur de lumière. Il convient uniquement à une installation intérieure. Cet appareil ne convient pas à un usage domestique ni à un éclairage général. Toute autre utilisation, non mentionnée dans l’utilisation prévue, est considérée comme une utilisation non prévue et incorrecte. 1.3. Durée de vie du produit Cet appareil ne doit pas être utilisé en permanence. Débranchez l’appareil de l’alimentation électrique lorsqu’il n’est pas en fonctionnement. Cela permettra de réduire l’usure et d’améliorer la durée de vie de l’appareil. 1.4. Longévité des LEDs La sortie lumineuse des LEDs diminue progressivement avec le temps (dépréciation des lumens). Les températures de fonctionnement élevées contribuent à ce processus. Vous pouvez prolonger la durée de vie des LEDs en assurant une ventilation adéquate et en faisant fonctionner les LEDs à la plus faible luminosité possible. 1.5. Conventions de texte Tout au long du manuel d’utilisateur, les conventions de texte suivantes sont utilisées : ● Boutons : Tous les boutons sont en caractères gras, par exemple « Appuyez sur les boutons UP / DOWN »5

iFX-640 Code de produit : 41552 ● Références : Les références aux chapitres et aux parties de l’appareil sont en caractères gras, par exemple : « Reportez-vous à la section 2. Sécurité », « appuyez sur le verrouillage de modelage de faisceau (05) » ● 0 - 255 : Définit une plage de valeurs ● Remarque : Remarque : (en caractères gras) est suivi par des informations utiles ou des conseils 1.6. Symboles et termes d’avertissement Les consignes de sécurité et les avertissements sont indiqués tout au long du manuel d’utilisateur par des pictogrammes de sécurité. Suivez toujours les instructions fournies dans ce manuel d’utilisateur.

DANGER Indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des blessures graves.

AVERTISSEMENT Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la mort ou des blessures graves.

PRUDENCE Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, peut entraîner la mort ou des blessures mineures.

Attention Indique des informations importantes pour le bon fonctionnement et l’utilisation correcte du produit.

Important Lisez et respectez les instructions de ce document.

Risque de lésions oculaires

Fournit des informations importantes sur l’élimination de ce produit. 1.7. Symboles figurant sur l’étiquette d’informations Ce produit est fourni avec une étiquette d’informations. L’étiquette d’informations est située à l’arrière de l’appareil. L’étiquette d’informations contient les symboles suivants :

Cet appareil est destiné à une utilisation intérieure.

Cet appareil ne doit pas être traité comme un déchet ménager.

Remplacez tout écran de protection fissuré.

Distance minimum avec l’objet illuminé.

Distance minimum avec d’autres objets6

iFX-640 Code de produit : 41552

Attention : Risque de choc électrique. Débranchez l’alimentation électrique avant d’ouvrir l'appareil.

Avertissement : Cet appareil doit être mis à la terre.

Important Lisez et suivez les instructions de ce manuel d’utilisateur avant d’installer, d’utiliser ou de réparer ce produit. Le fabricant ne sera en aucun cas tenu responsable des dommages causés par le non-respect de ce manuel. 2.1. Avertissements et Consignes de sécurité

DANGER Danger pour les enfants À l’usage des adultes seulement. L’appareil doit être installé hors de portée des enfants. ● Ne laissez pas les parties d’emballage (sacs en plastique, mousse de polystyrène, clous, etc.) à portée des enfants. Les matériaux d’emballage représentent une source potentielle de danger pour les enfants.

DANGER Choc électrique causé par une tension dangereuse à l’intérieur Il existe des zones à l’intérieur de l’appareil où une tension de contact dangereuse peut être présente. ● N’ouvrez pas l’appareil et ne retirez pas les couvercles. ● Ne faites pas fonctionner l’appareil si les couvercles ou le boîtier sont ouverts. Avant de le faire fonctionner, vérifiez que le boîtier est bien fermé et que les vis sont correctement serrées. ● Débranchez l’appareil de l’alimentation électrique avant de procéder à l’entretien et à la maintenance, et lorsque l’appareil n’est pas utilisé.

DANGER Choc électrique causé par un court-circuit Cet appareil relève de la classe de protection I de la CEI. ● Assurez-vous que l’appareil est électriquement raccordé à une prise de terre. Ne branchez l’appareil qu’à une prise de courant dotée d’une connexion à la terre. ● Ne couvrez pas la connexion de terre. ● N’essayez pas de shunter la protection thermostatique ou les fusibles. ● Ne mettez pas le câble d’alimentation en contact avec d’autres câbles. Manipulez le câble d’alimentation et tous les câbles reliés au courant secteur avec prudence. ● Vous ne devez pas modifier, plier, contraindre à une force mécanique, faire pression sur, tirer sur ou chauffer le câble d’alimentation. ● Assurez-vous que le câble d’alimentation n’est pas endommagé et ne comporte aucune éraflure. Examinez périodiquement le câble d’alimentation pour détecter d’éventuels défauts.7

iFX-640 Code de produit : 41552 ● Ne plongez pas l’appareil dans l’eau ou dans d’autres liquides. N’installez pas l’appareil dans un endroit présentant un risque d’inondation. ● En cas d’orage, n’utilisez pas l’appareil. Débranchez immédiatement l’appareil de l’alimentation électrique.

AVERTISSEMENT Risque de brûlures dues à une surface chaude La surface et les parties internes de l'appareil peuvent devenir très chaudes pendant le fonctionnement. ● Ne touchez pas l'appareil pendant son fonctionnement. ● Laissez-le refroidir au moins 15 minutes avant de le manipuler.

AVERTISSEMENT Risque de choc épileptique Les lumières stroboscopiques peuvent déclencher des crises d'épilepsie photosensible. Les personnes sensibles doivent éviter de regarder les lumières stroboscopiques.

AVERTISSEMENT Risque de lésions oculaires provoquées par une forte intensité lumineuse Des rayonnements optiques potentiellement dangereux sont émis par cet appareil. ● Ne regardez pas directement la source lumineuse lorsqu’elle est en fonctionnement. Cela peut être dangereux pour l’œil. ● Ne regardez pas la source lumineuse avec des instruments optiques qui pourraient concentrer le rayonnement lumineux. ● Assurez-vous que les personnes ne regardent pas directement la source lumineuse lorsque l'appareil s'allume soudainement. Cela peut se produire lorsque l'appareil est alimenté ou lorsqu'il reçoit un signal DMX, ou lorsque certains éléments du menu sont sélectionnés. ● Débranchez l'alimentation électrique avant de procéder à l'entretien. ● Portez des lunettes de protection si vous regardez la source lumineuse pendant l'entretien ou la maintenance.

Attention Alimentation ● Avant de connecter l’appareil à l’alimentation électrique, assurez-vous que le courant, la tension et la fréquence correspondent à la tension, au courant et à la fréquence d’entrée spécifiés sur l’étiquette d’informations de l’appareil. ● Assurez-vous que la section transversale des câbles d’extension et des câbles d’alimentation est suffisante pour supporter la consommation de l’appareil.

Attention Sécurité générale ● N’insérez pas d’objets dans les orifices d’aération. ● Ne connectez pas l’appareil à un variateur d’intensité.8

iFX-640 Code de produit : 41552 ● N’allumez et n’éteignez pas l’appareil trop fréquemment. Ceci diminue la durée de vie de l’appareil. ● Ne secouez pas l’appareil. Évitez tout geste brusque durant l’installation ou l’utilisation de l’appareil. ● Remplacez la lentille ou les LEDs si elles sont visiblement endommagées au point de nuire à leur efficacité, par exemple par des brèches ou des rayures profondes. Contactez votre revendeur Highlite International pour en savoir plus, car l'entretien ne peut être effectué que par des personnes formées ou qualifiées. ● Si vous heurtez ou laissez tomber l’appareil, débranchez-le immédiatement de l’alimentation électrique. ● Si l’appareil est exposé à des différences extrêmes de température (par exemple après le transport), ne le branchez pas immédiatement. Laissez l’appareil atteindre la température ambiante avant de le mettre en marche, sinon il risque d’être endommagé par la condensation formée. ● Si l’appareil ne fonctionne pas correctement, cessez de l’utiliser immédiatement.

Attention À usage professionnel uniquement Cet appareil ne doit être utilisé qu’aux fins pour lesquelles il a été conçu. Cet appareil est destiné à être utilisé comme un effet de lumière de scène professionnel. Toute utilisation incorrecte peut entraîner des situations dangereuses et provoquer des blessures et des dommages matériels. ● Cet appareil ne convient pas à un usage domestique ni à un éclairage général. ● Cet appareil ne doit pas être utilisé en permanence. ● Cet appareil ne contient aucune pièce susceptible d’être réparée par l’utilisateur. Toute modification non autorisée de l’appareil entraîne l’annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dommages matériels.

Attention Avant toute utilisation, examinez visuellement l’appareil pour détecter d’éventuels défauts. Assurez-vous que : ● Toutes les vis utilisées pour l’installation de l’appareil ou des parties de celui-ci sont bien vissées et ne sont pas corrodées. ● Les dispositifs de sécurité ne sont pas endommagés. ● Les boîtiers, fixations et systèmes d’installation ne comportent aucune déformation. ● La lentille n’est pas fissurée ou endommagée. ● Les câbles d’alimentation ne sont pas endommagés et ne présentent pas de fatigue des matériaux.

Attention N’exposez pas l’appareil à des conditions qui dépassent les conditions de la classe IP. Cet appareil affiche un indice de protection IP20. La classe IP (Ingress Protection) 20 offre une protection contre les objets solides de plus de 12 mm, tels que les doigts, et aucune protection contre la pénétration d’eau.9

iFX-640 Code de produit : 41552 2.2. Exigences pour l’utilisateur Ce produit peut être utilisé par des personnes ordinaires. La maintenance peut être effectuée par des personnes ordinaires. L’installation et l’entretien ne doivent être effectués que par des personnes formées ou qualifiées. Contactez votre revendeur Highlite International pour en savoir plus. Les personnes formées ont été formées par une personne qualifiée, ou sont supervisées par une personne qualifiée, pour des tâches et des activités professionnelles spécifiques associées à l’installation, à l’entretien et à la maintenance de ce produit, afin qu’elles puissent identifier les risques et prendre des précautions pour les éviter. Les personnes qualifiées ont une formation ou une expérience qui leur permet de reconnaître les risques et d’éviter les dangers associés à l’installation, à l’entretien et à la maintenance de ce produit. Les personnes ordinaires sont toutes les personnes autres que les personnes formées et les personnes qualifiées. Les personnes ordinaires comprennent non seulement les utilisateurs du produit, mais aussi toutes les autres personnes qui peuvent avoir accès à l’appareil ou qui peuvent se trouver à proximité de l’appareil.

3. Description de l’appareil

L’Infinity iFX-640 est une lyre RGBW dotée de six spots de 40 Watts et d’une fonction de contrôle des pixels. Ce projecteur à la fois innovant et superbe présente quatre courbes d’atténuation, une lentille frontale à rotation permanente, un prisme circulaire (effet fleur) ainsi qu’une fonction stroboscopique, le rendant idéal pour donner vie à des effets splendides. Grâce à l’iFX-640, vous pouvez produire de magnifiques couleurs, qu’il s’agisse de couleurs vives et saturées ou bien de tons pastel et blancs. Il est également possible de passer en toute transparence d'un faisceau étroit de 5° à un lavage large de 36° grâce à son zoom motorisé. Enfin, vous pouvez contrôler les lames de diffraction en continu. Cela vous permet de créer un effet wash avec un bord doux qui est précisément adapté à votre scène. Vous pouvez commander cette lyre manuellement ou grâce au protocole DMX, en mode manuel ou automatique.10

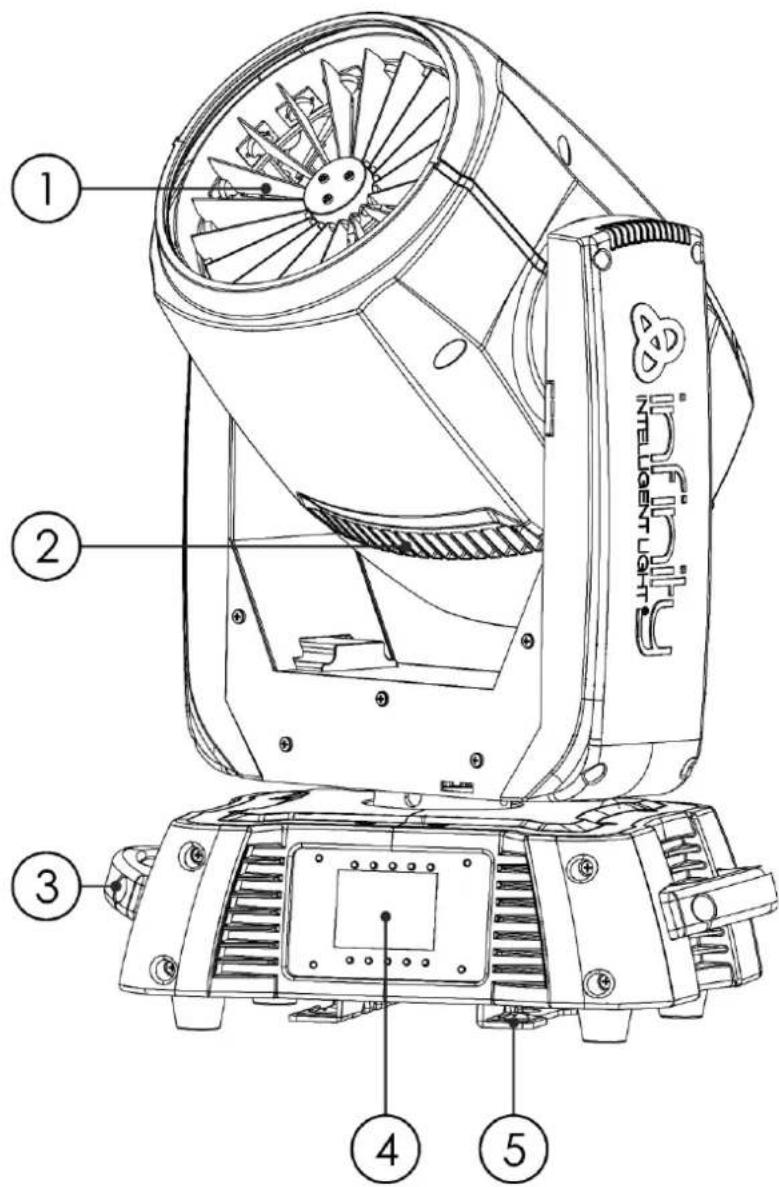

iFX-640 Code de produit : 41552 3.1. Vue de la partie avant

02) Orifices d'aération

03) 2 x poignées de transport

04) Panneau de contrôle Écran LCD et boutons de contrôle

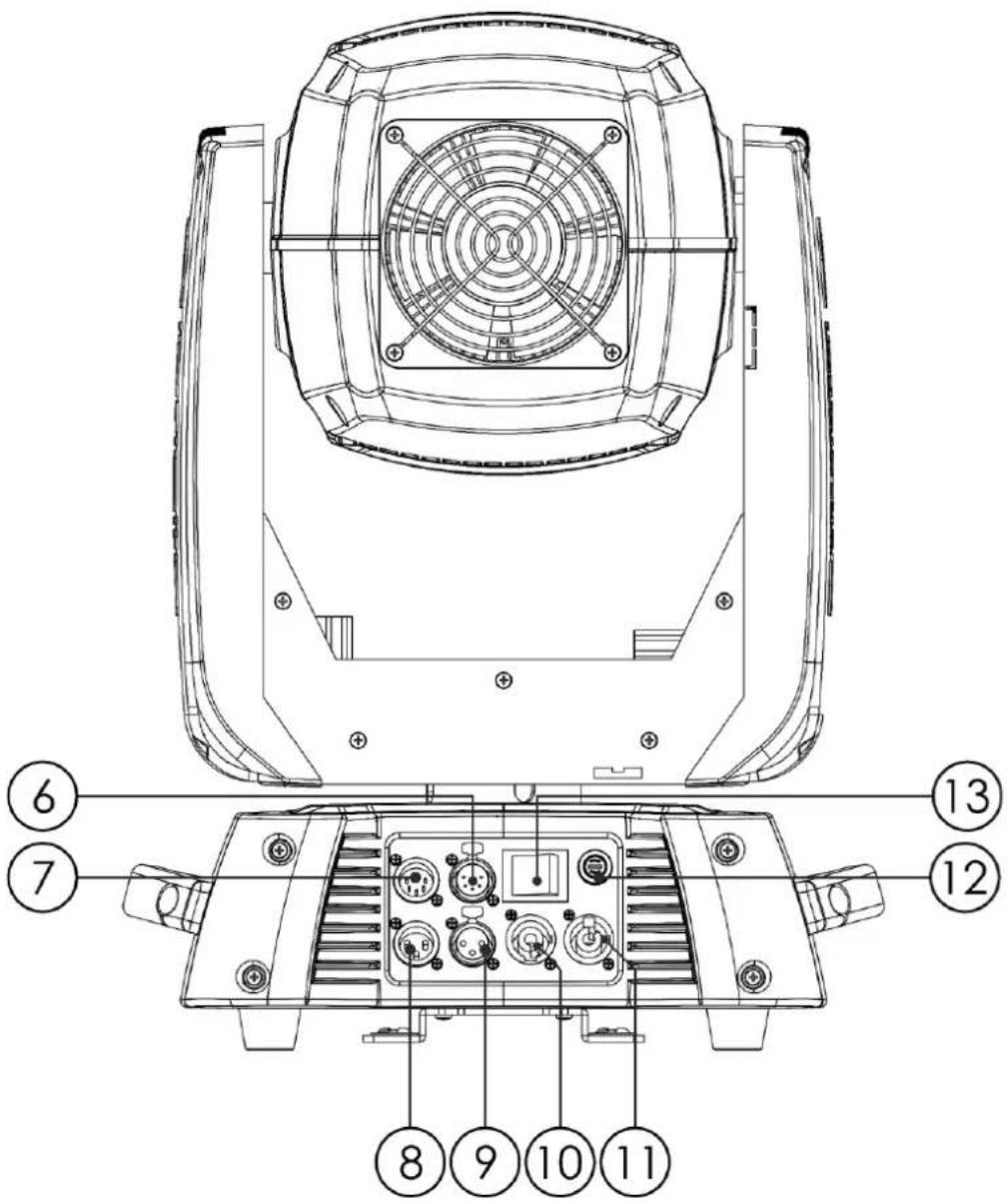

iFX-640 Code de produit : 41552 3.2. Vue de la partie arrière

06) Sortie du connecteur de signal DMX à 5 broches

07) Entrée du connecteur de signal DMX à 5 broches

08) Entrée du connecteur de signal DMX à 3 broches

09) Sortie du connecteur de signal DMX à 3 broches

10) Entrée (bleue) du connecteur d’alimentation Neutrik PowerCON

11) Sortie (grise) du connecteur d’alimentation Neutrik PowerCON

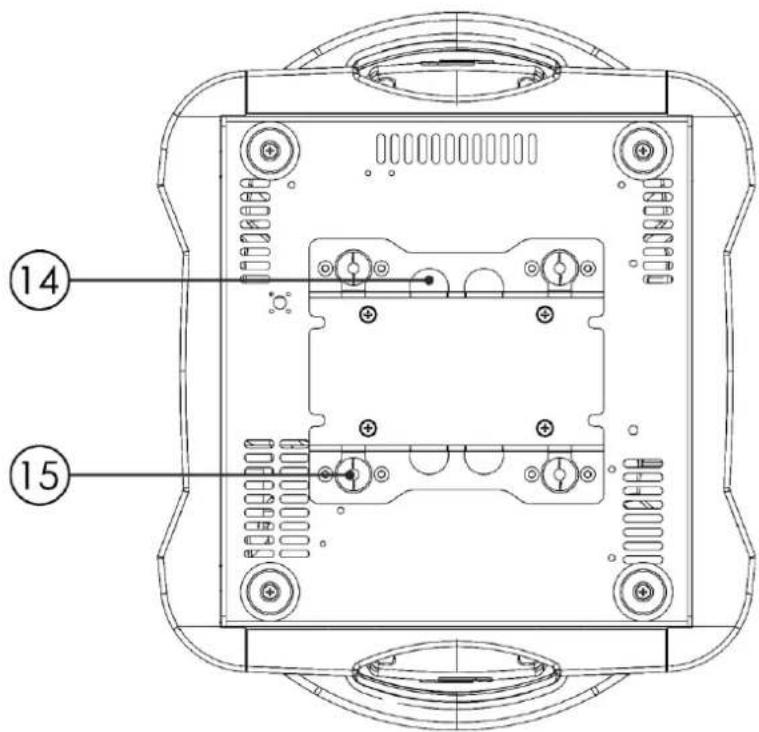

iFX-640 Code de produit : 41552 3.3. Plaque de base

Œillet de sécurité 4 trous de montage pour des supports Quick-lock Schéma 0413

iFX-640 Code de produit : 41552 3.4. Caractéristiques du produit Modèle : iFX-640

Alimentation : Tension d’entrée : 100 – 240 V C.A., 50 / 60 Hz Consommation : 360 W (max.) Fusible : F7AL/250 V

Caractéristiques physiques : Dimensions : 366 x 304 x 536 mm (L x l x H) Poids : 14,56 kg

Mouvements : Réglage de l'orientation : 0º-540º Inclinaison 0º-270º

Optique : Source lumineuse : 6 x LEDs RGBW de 40 W Variateur d’intensité : 0 – 100 % Stroboscope :

Angle de faisceau : 5° – 36° circulaire max. Flux lumineux : 1 800 lm Température de couleur : 2 700 – 19 000 K Effets : Lyre avec 6 x LEDs RGBW OSTAR Lentille frontale bi-rotative en continu Lames de diffraction du faisceau Contrôle individuel des pixels (6 sections) Effet fleur

Fonctionnement et contrôle : Contrôle : DMX-512, RDM, manuel Canaux DMX : 24, 53, 59 et 86 canaux Panneau de contrôle : Écran LCD, boutons de contrôle

Prises : Prises d’alimentation : Neutrik Powercon IN et OUT Connecteurs de données : Connecteurs DMX à 3 + 5 broches (entrée / sortie) Brochages du signal : Broche 1 (terre), broche 2 (-), broche 3 (+), broche 4 (N / C), broche 5 (N / C) Broche 1 (terre), broche 2 (-), broche 3 (+)

Fabrication : Boîtier : Aluminium usiné, tôle, plastiques moulés selon différents grades d’ingénierie. Couleur : noir Indice de protection : IP20 Refroidissement : Ventilateur interne (modes silence, automatique et pleine puissance)

Caractéristiques thermiques :

Température ambiante max. t

40 °C Température max. du boîtier t

Distance minimum des surfaces inflammables : 0,8 m Distance minimum de l’objet éclairé : 0,8 m14

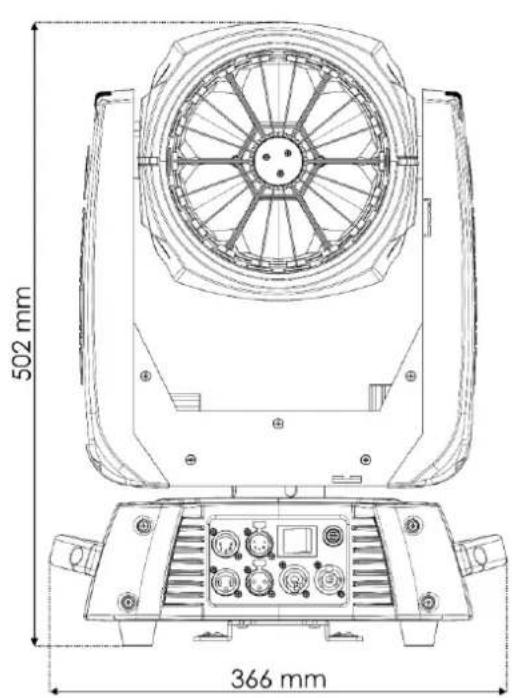

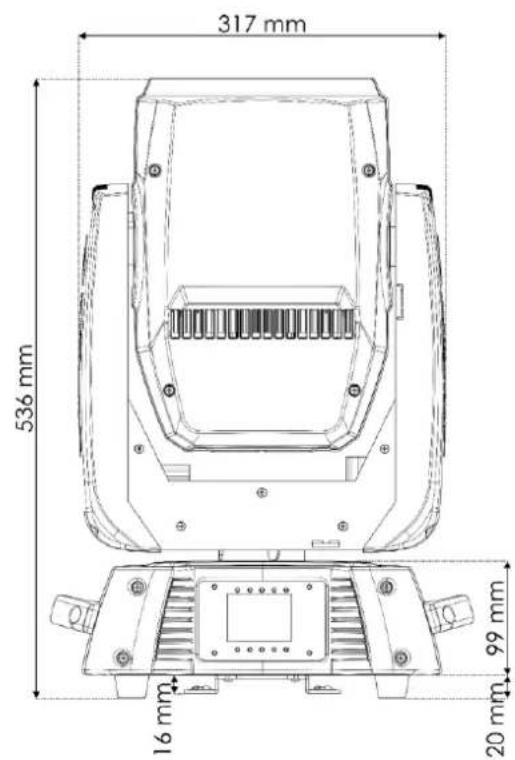

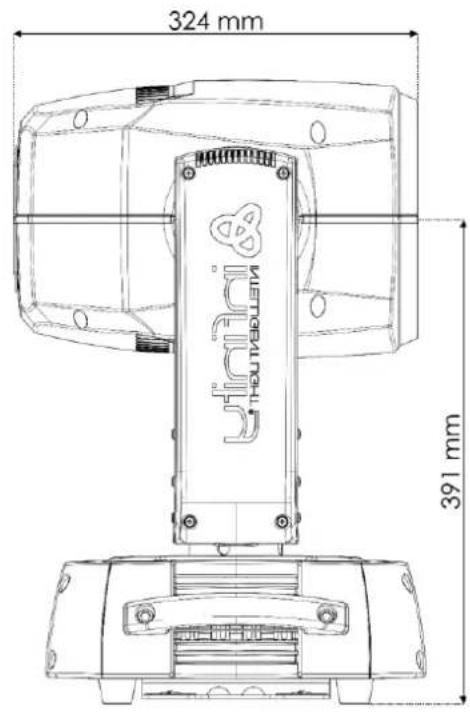

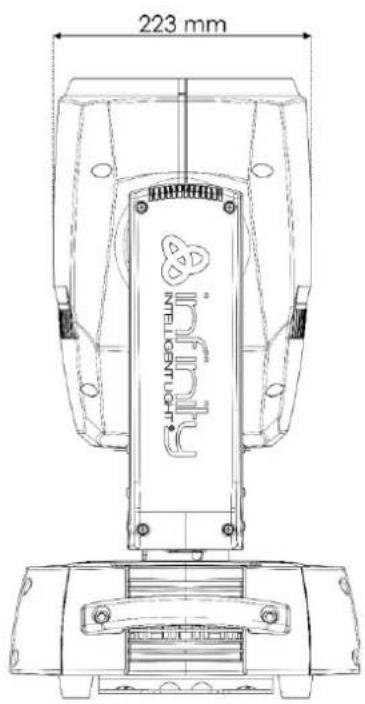

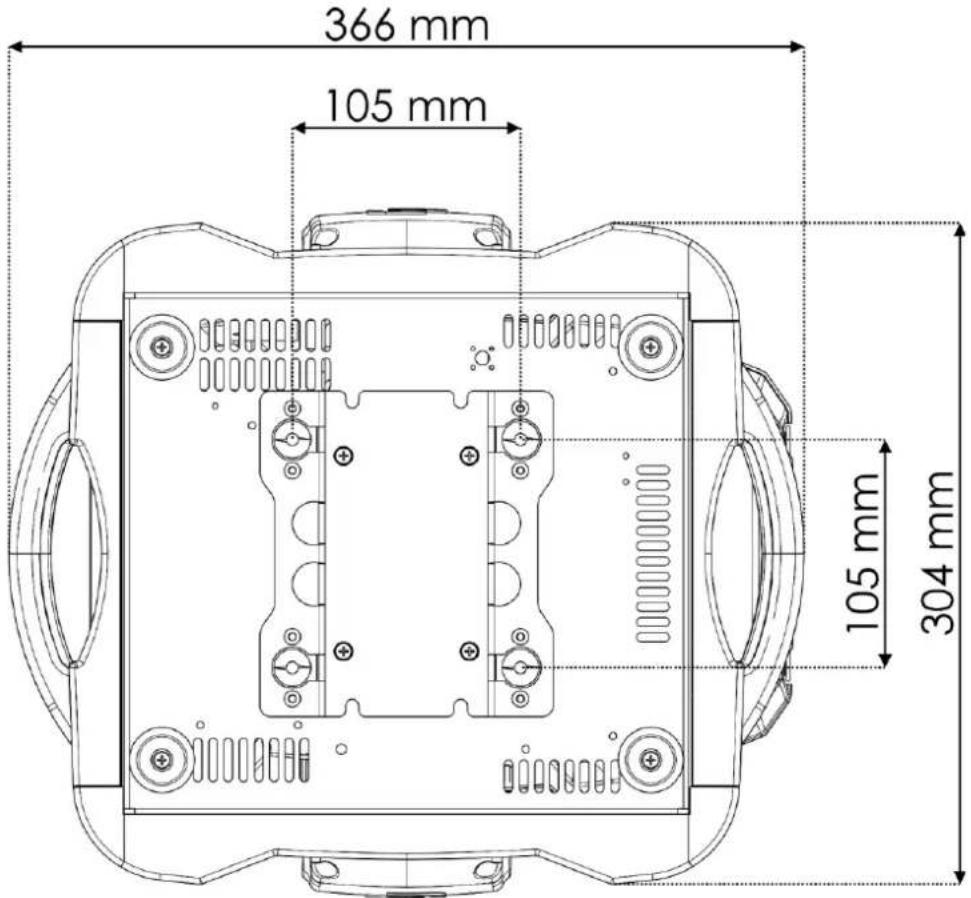

iFX-640 Code de produit : 41552 3.5. Dimensions

iFX-640 Code de produit : 41552

iFX-640 Code de produit : 41552

4.1. Consignes de sécurité pour l’installation

AVERTISSEMENT Une mauvaise installation peut provoquer de graves dommages matériels et physiques. Si des systèmes de fixation sont utilisés, l’installation ne doit être effectuée que par des personnes formées ou qualifiées. Respectez toutes les réglementations européennes, nationales et locales applicables en matière de sécurité concernant le montage et l'assemblage. Équipement de protection individuelle Pendant l'installation et le montage, portez un équipement de protection individuelle conforme aux réglementations nationales et spécifiques au site. 4.3. Exigences pour le site d’installation ● L’appareil ne peut être utilisé qu’à l’intérieur. ● L’appareil peut être monté sur une structure ou une autre fixation dans n'importe quelle orientation. ● L’appareil peut être placé sur une surface plate. ● La distance minimum d’autres objets doit être d'au moins 0,8 mètre. ● La température ambiante maximale t

= 40 °C ne devra jamais être dépassée. ● L’humidité relative ne doit pas dépasser 50 % à une température ambiante de 40 ºC. 4.4. Fixation L’appareil peut être positionné sur une structure plate ou monté sur une structure ou une autre fixation dans n'importe quelle orientation. Assurez-vous que toutes les charges se situent dans les limites prédéterminées de la structure porteuse.

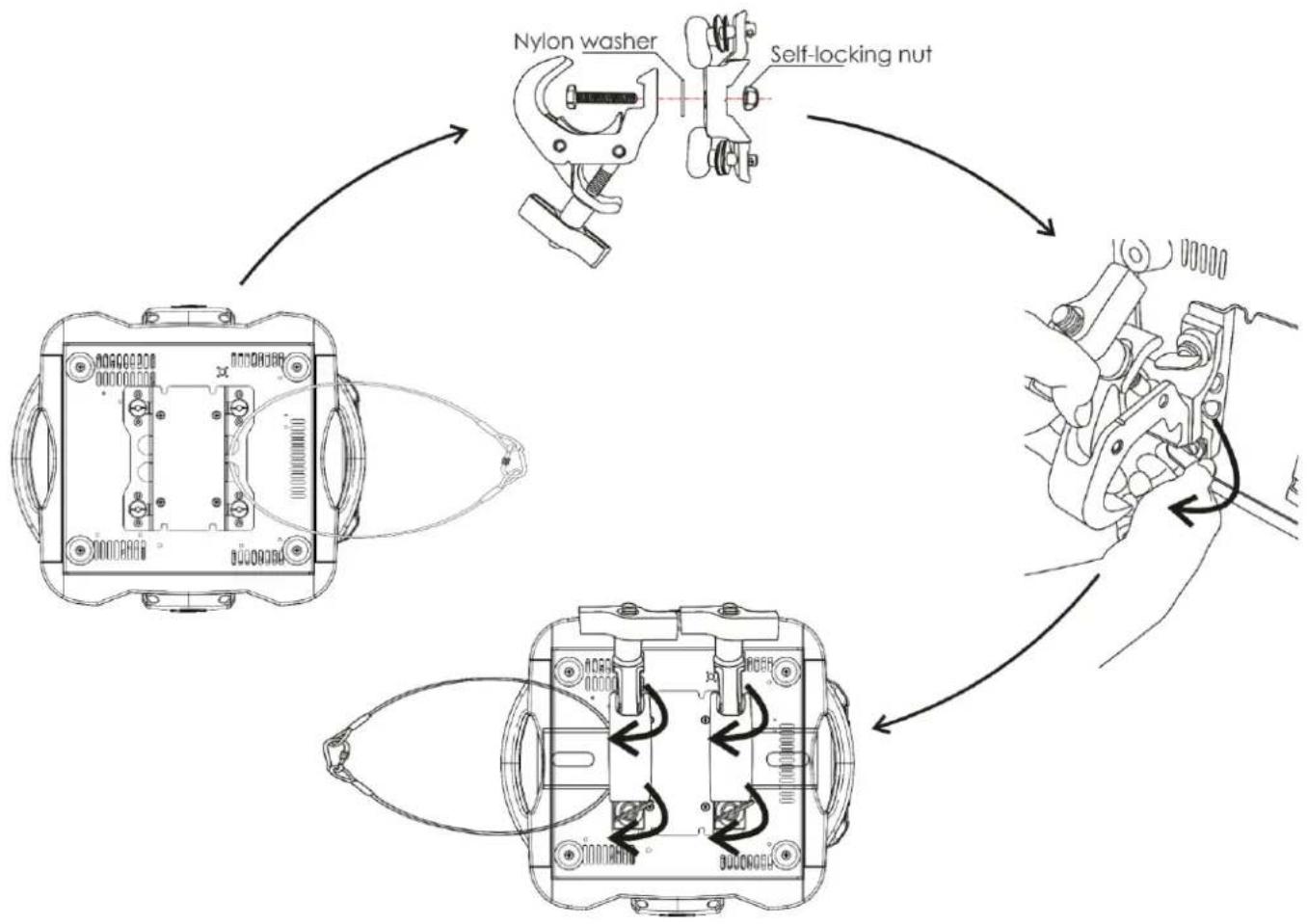

PRUDENCE Limitez l'accès sous la zone de travail pendant le montage et/ou le démontage. Pour monter l’appareil, suivez les étapes suivantes : Fixez les 2 supports Quick lock, fournis avec l'appareil, sur les trous de montage des supports Quick lock (15). Installez les colliers, conformément au schéma 08. Veillez à utiliser des colliers adaptés à la fixation de l'appareil sur une structure.17

iFX-640 Code de produit : 41552

Schéma 08 Attachez l'appareil à la structure de support. Assurez-vous que l'appareil ne puisse pas bouger librement. Fixez l’appareil avec une suspension secondaire, par exemple un câble de sécurité. Assurez-vous que la suspension secondaire peut supporter 10 fois le poids de l'appareil. Si possible, la suspension secondaire doit être fixée à une structure de support indépendante de la suspension primaire. Faites passer le câble de sécurité à travers l’œillet de sécurité (14), comme indiqué sur le schéma 08.18

iFX-640 Code de produit : 41552 4.5. Raccord à l’alimentation

DANGER Choc électrique causé par un court-circuit L’appareil accepte une alimentation secteur CA de 100 - 240 V et de 50 / 60 Hz. N’alimentez pas l’appareil avec une autre tension ou fréquence. Cet appareil relève de la classe de protection I de la CEI. Assurez-vous que l’appareil est toujours électriquement raccordé à la terre. Avant de brancher l’appareil à la prise de courant : ● Assurez-vous que l’alimentation électrique correspond à la tension d’entrée spécifiée sur l’étiquette d’informations de l’appareil. ● Assurez-vous que la prise de courant est reliée à la terre. Branchez la fiche d’alimentation de l'appareil à la prise de courant. Ne connectez pas l’appareil à un circuit de variateur d’intensité ; cela pourrait endommager l'appareil. 4.6. Alimentation de plusieurs appareils Cet appareil supporte l'alimentation. L'alimentation peut être relayée vers un autre appareil via le connecteur d'alimentation de sortie. Notez que les connecteurs d'entrée et de sortie sont de conception différente : un type ne peut pas être connecté à l'autre. La mise sous tension de plusieurs appareils ne doit être effectuée que par des personnes formées ou qualifiées.

AVERTISSEMENT Une mauvaise liaison électrique peut entraîner une surcharge du circuit électrique et provoquer des blessures graves et des dommages matériels. Pour éviter toute surcharge du circuit électrique, lors de la mise sous tension de plusieurs appareils : ● Utilisez des câbles ayant une capacité de transport de courant suffisante. Le câble d'alimentation fourni avec l'appareil n'est pas adapté à la mise sous tension de plusieurs appareils. ● Veillez à ce que le courant total de l’appareil et de tous les appareils connectés ne dépasse pas la capacité nominale des câbles d’alimentation et du disjoncteur. ● Ne reliez pas plus de dispositifs sur une liaison d'alimentation que le nombre maximum recommandé. Nombre maximum d'appareils recommandé : ● à 100 - 120 V : 4 appareils iFX-640 ● à 200 - 240 V : 8 appareils iFX-64019

iFX-640 Code de produit : 41552

5.1. Avertissements et précautions

Attention Connectez tous les câbles de données avant d’alimenter l’appareil. Débranchez l’alimentation avant de connecter ou de déconnecter les câbles de données. 5.2. Configuration autonome Lorsque la iFX-640 n'est pas connectée à une console de contrôle DMX, elle fonctionne en tant qu'appareil autonome en mode de contrôle manuel. Pour de plus amples informations sur les modes de contrôle, reportez-vous à la section 6.2. Modes de contrôle à la page 22. 5.3. Connexion DMX

5.3.1. Protocole DMX-512

Vous avez besoin d’une ligne de données sérielle pour générer des shows lumineux avec un ou plusieurs appareils par le biais d’une console de contrôle DMX-512. La iFX-640 dispose de connecteurs entrée / sortie de signal DMX à 3 et 5 broches. L’attribution des broches se présente comme suit : ● 3 broches : broche 1 (terre), broche 2 (-), broche 3 (+) ● 5 broches : broche 1 (terre), broche 2 (-), broche 3 (+), broche 4 (N / C), broche 5 (N / C) Les appareils reliés à une ligne de données sérielle doivent être installés en série sur une seule ligne. Le nombre d'appareils que vous pouvez contrôler sur une liaison de données est limité par le nombre combiné des canaux DMX des appareils connectés et des 512 canaux disponibles dans un univers DMX. Pour se conformer à la norme TIA-485, il est important de ne pas connecter plus de 32 appareils sur une seule ligne de données sérielle. Afin de connecter plus de 32 appareils sur une seule ligne de données sérielle, vous devez recourir à un répartiteur/booster opto-isolé DMX, sinon cela pourrait en effet détériorer le signal DMX. Remarque : ● Distance maximum de ligne DMX recommandée : 300 m ● Nombre maximum d’appareils recommandé sur une ligne DMX : 32 appareils20

iFX-640 Code de produit : 41552

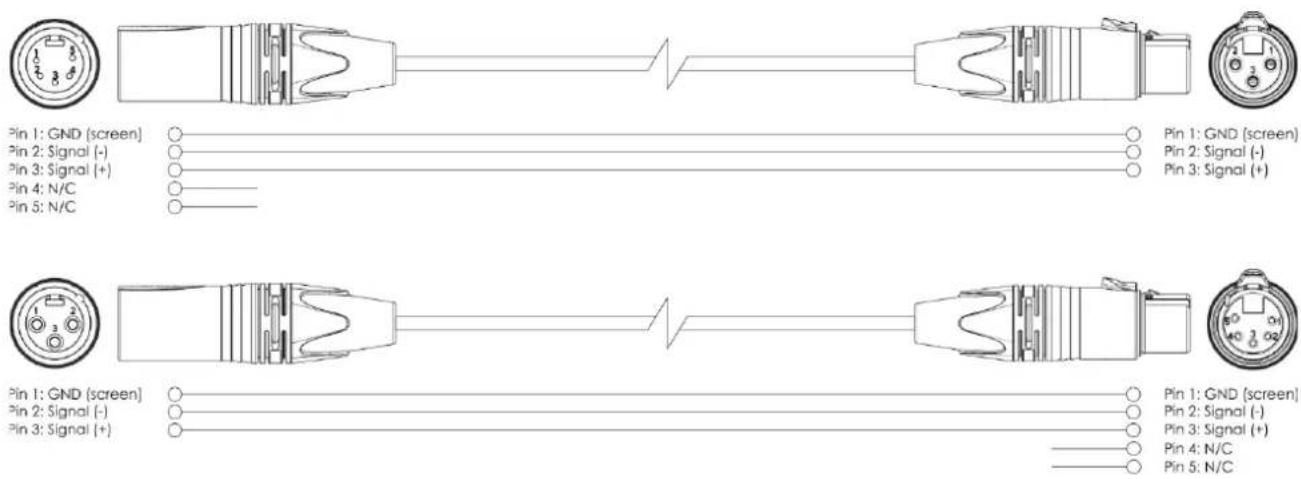

Des câbles blindés à paires torsadées avec des connecteurs XLR à 3 et 5 broches doivent être utilisés pour une connexion DMX fiable. Vous pouvez soit acheter des câbles DMX directement auprès de votre revendeur Highlite International, soit en fabriquer vous-même. L’utilisation de câbles audio XLR pour la transmission de données DMX peut mener à une dégradation du signal et des performances peu fiables sur le réseau DMX. Lorsque vous fabriquez vos propres câbles DMX, assurez-vous que vous connectez les broches et les fils correctement comme indiqué sur le schéma 14.

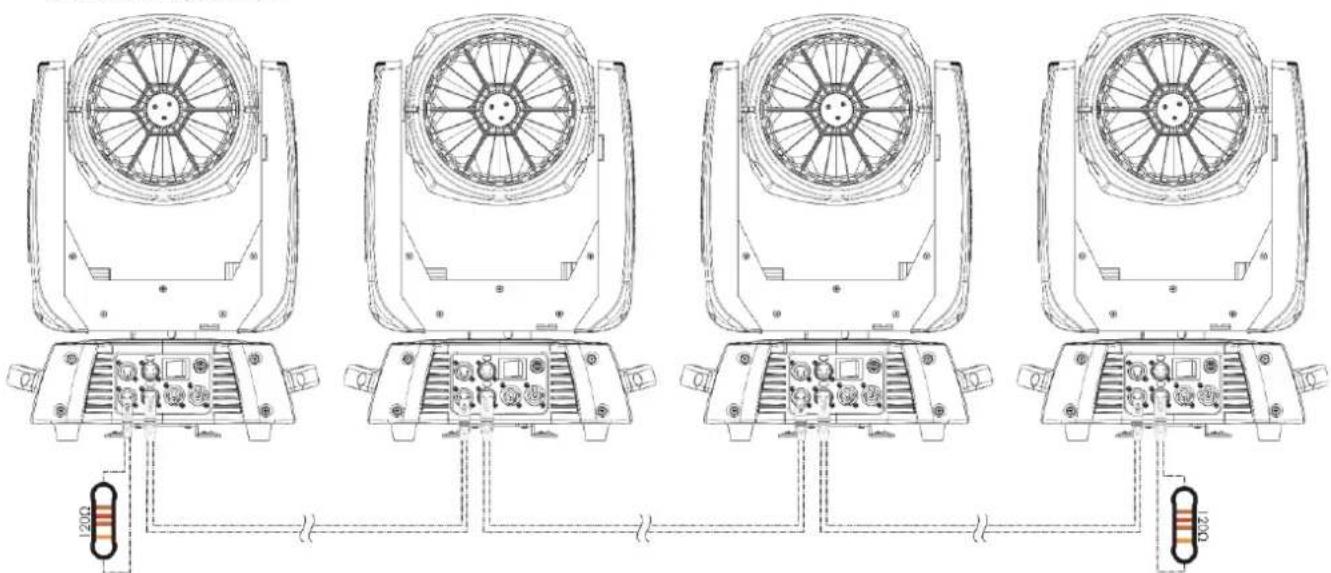

5.3.3. Configuration maître / esclave

La iFX-640 supporte le mode de contrôle maître / esclave. Pour connecter plusieurs appareils en configuration maître / esclave, suivez les étapes ci-dessous : Connectez la prise DMX OUT du premier appareil à la prise DMX IN du second appareil. Répétez l’étape 1 pour connecter tous les appareils conformément au schéma 09. Le premier appareil connecté sera automatiquement reconnu comme l’appareil maître. Définissez tous les autres appareils comme les appareils esclaves. Veuillez consulter 6.6.2. Modes des canaux DMX (page 26) pour en savoir plus. Connectez un terminateur DMX (résistance de 120 Ω) au connecteur DMX OUT du dernier appareil de la configuration.

iFX-640 Code de produit : 41552

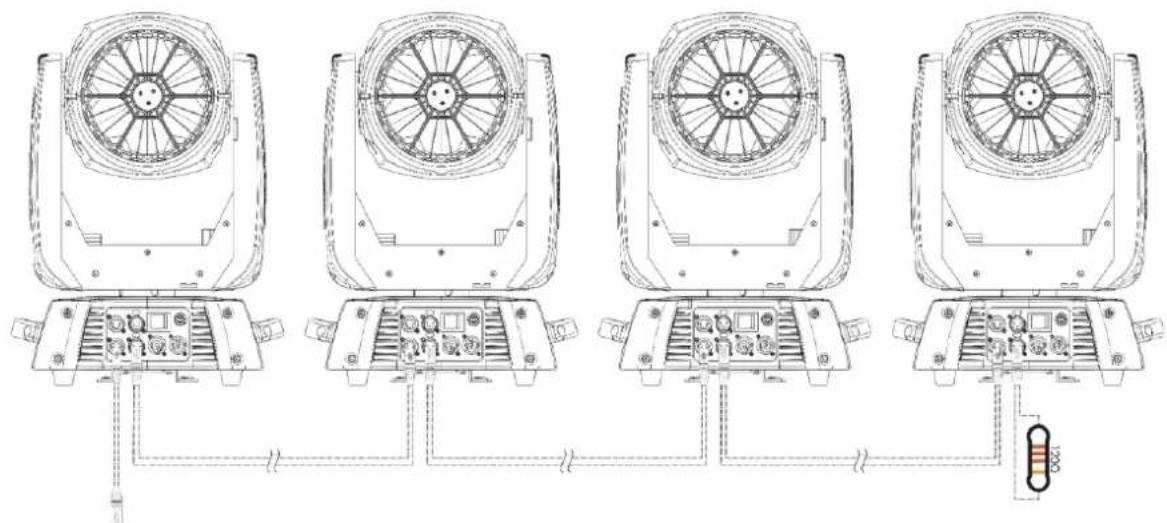

5.3.4. Raccordement DMX

Pour connecter plusieurs appareils sur une seule ligne DMX, suivez les étapes ci-dessous : Utilisez un câble DMX à 3 et 5 broches pour connecter la prise DMX OUT de la console de contrôle d'éclairage à la prise DMX IN du premier dispositif.

02) Connectez la prise DMX OUT du premier appareil à la prise DMX IN du second appareil à l'aide d’un

câble DMX à 3 et 5 broches.

03) Répétez l’étape 2 pour connecter tous les appareils en guirlande conformément au schéma 15.

04) Connectez un terminateur DMX (résistance de 120 Ω) au connecteur DMX OUT du dernier appareil

de la liaison de données.

Si vous utilisez plusieurs appareils, assurez-vous de définir correctement l’adresse DMX de départ de chaque appareil. La iFX-640 comporte 4 modes de canal DMX : 24, 53, 59 et 86 canaux. Si vous souhaitez connecter plusieurs appareils sur une seule ligne et les utiliser en mode 86 canaux, par exemple, suivez les étapes ci-dessous : Définissez l'adresse de départ du premier appareil sur la ligne sur 1 (001).

06) Définissez l’adresse de départ du deuxième appareil sur la ligne sur 87 (087), comme 1 + 86 = 87.

07) Définissez l’adresse de départ du troisième appareil sur la ligne sur 173 (173), comme 87 + 86 = 173.

08) Continuez à attribuer les adresses de départ des appareils restants en ajoutant à chaque fois 86 au

nombre précédent. Assurez-vous qu’il n’y a pas de superposition entre les canaux pour pouvoir contrôler chaque unité correctement. Si deux ou plusieurs appareils partagent une même adresse, ils fonctionneront de la même manière.22

iFX-640 Code de produit : 41552

6.1. Consignes de sécurité pour le fonctionnement

Attention Cet appareil ne doit être utilisé qu’aux fins pour lesquelles il a été conçu. Cet appareil est destiné à un usage professionnel en tant que lyre de projecteur de lumière. Il convient uniquement à une installation intérieure. Cet appareil ne convient pas à un usage domestique ni à un éclairage général. Toute autre utilisation, non mentionnée dans l’utilisation prévue, est considérée comme une utilisation non prévue et incorrecte.

Attention Alimentation Avant de connecter l’appareil à l’alimentation électrique, assurez-vous que le courant, la tension et la fréquence correspondent à la tension, au courant et à la fréquence d’entrée spécifiés sur l’étiquette d’informations de l’appareil. 6.2. Modes de contrôle La iFX-640 peut être utilisée avec une console de contrôle DMX et en tant qu'appareil autonome. La iFX-640 prend en charge les modes de contrôle suivants : Mode autonome : Mode manuel / automatique (programmes automatiques) Maître / esclave : Mode automatique (programmes automatiques) DMX-512 : 24, 53, 59 et 86 canaux Pour de plus amples informations sur la manière de connecter les appareils, reportez-vous à la section 5. Configuration aux pages 19 – 21. Pour exécuter les programmes intégrés en mode de fonctionnement automatique sans contrôleur DMX, activez le menu Programmes intégrés. Veuillez consulter 6.6.4. Programmes intégrés (page 29) pour en savoir plus. Pour faire fonctionner l'appareil dans une configuration maître / esclave, ajustez les réglages dans le menu Edit Mode (mode édition). Veuillez consulter 6.6.2. Modes des canaux DMX (page 26) pour en savoir plus. Pour faire fonctionner l’appareil avec un contrôleur DMX :

01) Définissez l'adresse DMX de départ de l’appareil dans le sous-menu Adressage DMX. Veuillez

consulter 5.3.5. Adressage DMX à la page 21 et 6.6.1. Adresse DMX à la page 25.

02) Sélectionnez le mode de canal DMX. Veuillez consulter 6.6.2. Modes de canaux DMX (page 26) pour

en savoir plus. Veuillez consulter 6.7. Canaux DMX aux pages 32 – 46 pour un aperçu complet de tous les canaux DMX.23

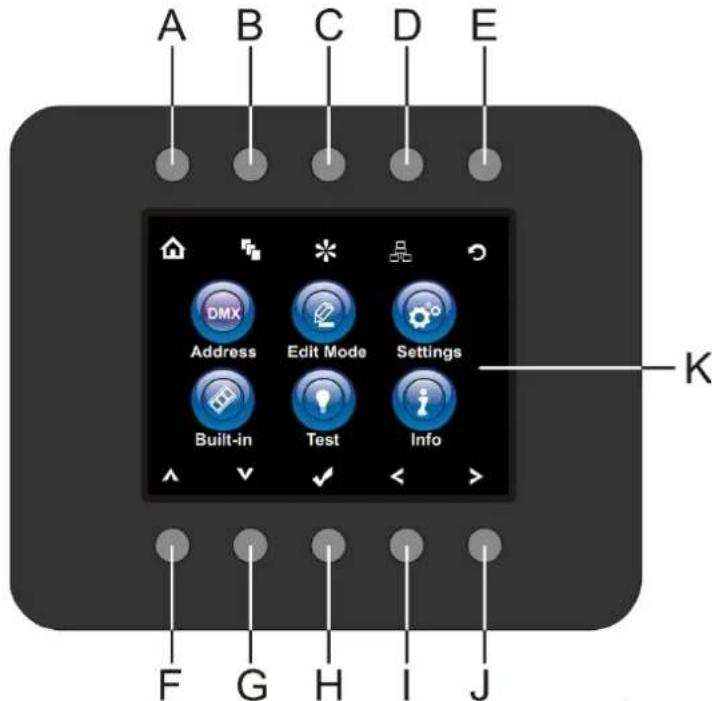

iFX-640 Code de produit : 41552 6.3. Panneau de commande

A) Bouton d’accueil B) Bouton du menu d’édition C) Bouton du mode réglage D) Bouton de réglage de l’adresse E) Bouton du logo Infinity Logo / écran précédent F) Bouton UP G) Bouton DOWN

● Appuyez une fois sur le bouton LOGO INFINITY / ECRAN PRECEDENT pour sortir du sous-menu actuel et revenir à l’écran d'accueil. Appuyez à nouveau sur le bouton LOGO INFINITY / ECRAN PRECEDENT pour revenir au sous-menu actuel. ● Utilisez les boutons UP / DOWN pour naviguer dans les menus ou augmenter / diminuer les valeurs numériques. ● Appuyez sur les boutons GAUCHE / DROITE pour parcourir les différents menus. ● Utilisez le bouton OK / ENTER pour ouvrir le menu souhaité, confirmer votre choix ou régler la valeur en cours de sélection. 6.4. Démarrage Au démarrage, l’appareil commencera par s’initialiser pendant 45 secondes. Immédiatement après, l'écran d'accueil s'affichera. L’écran d'accueil fournit des informations concernant le mode de contrôle, le mode de canal DMX, l’adresse DMX de départ de l’appareil et la température des LEDs, par exemple : Remarque : Si aucun bouton n'est pressé au bout de 20 secondes, l'écran revient à l’écran d'accueil et au bout de 10 secondes de plus, l'écran s'éteint. Appuyez sur n’importe quel bouton pour allumer l’écran.24

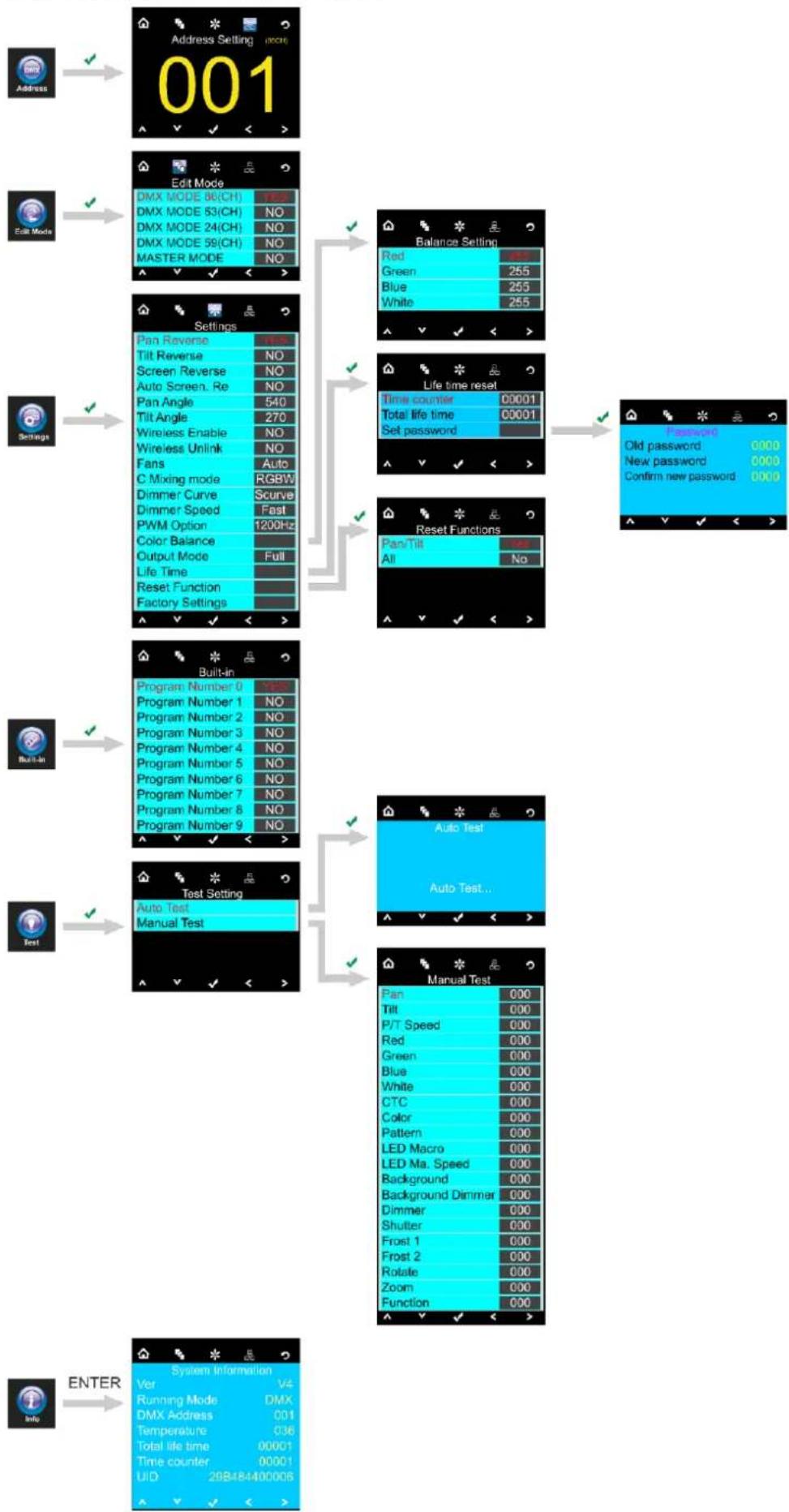

iFX-640 Code de produit : 41552 6.5. Vue d’ensemble du menu25

iFX-640 Code de produit : 41552 6.6. Options du menu principal Le menu principal vous permet d’accéder aux options suivantes :

Réglage de l’adresse

Écran précédent / logo Infinity

Utilisez les BOUTONS DU MENU pour naviguer dans le menu principal.

01) Appuyez sur le bouton OK / ENTER pour ouvrir les sous-menus.

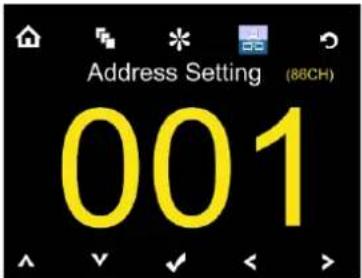

Ce menu vous permet de régler l’adresse DMX de départ de l’appareil.

01) Appuyez sur le bouton .

02) Appuyez sur le bouton pour confirmer. Vous pouvez sélectionner 512 adresses DMX différentes.

03) Appuyez sur les boutons pour sélectionner l’adresse souhaitée de

04) Une fois l’adresse DMX définie, appuyez sur le bouton pour la sauvegarder.26

iFX-640 Code de produit : 41552

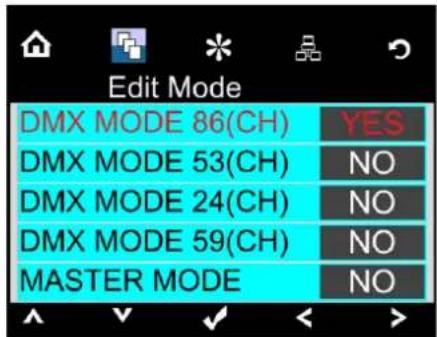

6.6.2. Modes des canaux DMX

Ce menu vous permet de configurer la personnalité et le mode de fonctionnement DMX choisis.

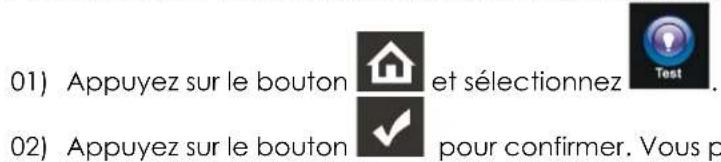

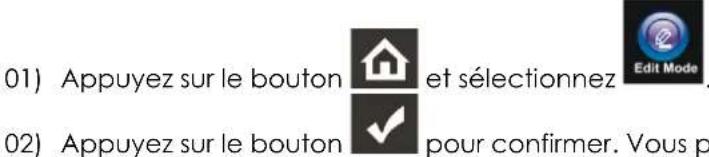

01) Appuyez sur le bouton et sélectionnez .

02) Appuyez sur le bouton pour confirmer. Vous pouvez choisir entre 5 sous-menus.

03) Appuyez sur les boutons pour sélectionner les canaux DMX que vous souhaitez utiliser.

04) Appuyez sur le bouton pour confirmer.

05) Une fois les canaux DMX souhaités sélectionnés, appuyez sur les boutons pour passer de

NO à YES et valider votre choix.

06) Une fois le réglage choisi, appuyez sur le bouton pour le sauvegarder.

07) Si vous avez choisi le MASTER MODE, appuyez sur les boutons pour choisir NO ou YES.

08) Si vous choisissez NO dans le MASTER MODE, l’Infinity sera configurée comme appareil esclave et son

fonctionnement sera identique à celui de l’appareil maître.

09) Si vous choisissez YES dans le MASTER MODE, l’Infinity sera configurée comme appareil maître et

toutes les autres unités réagiront en tant qu’appareils esclaves.27

iFX-640 Code de produit : 41552

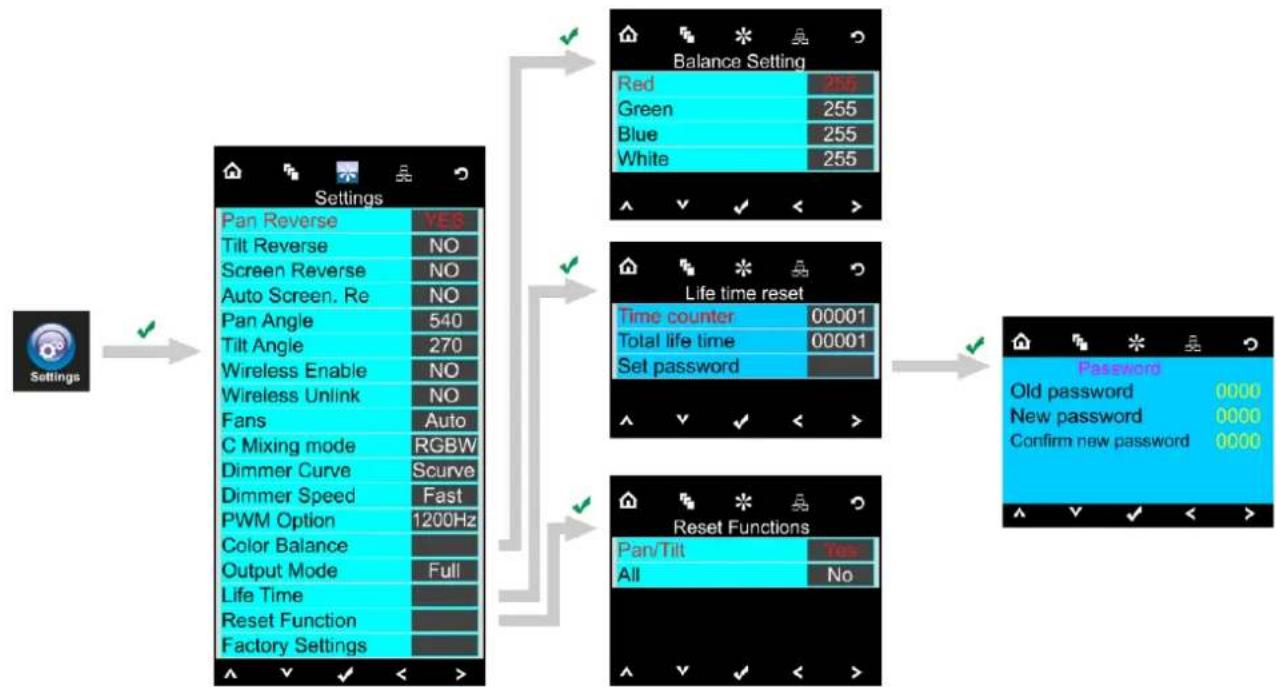

6.6.3. Menu réglages

Ce menu vous permet de configurer les réglages que vous souhaitez utiliser.

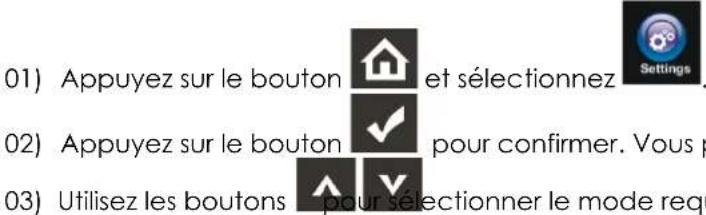

01) Appuyez sur le bouton et sélectionnez .

02) Appuyez sur le bouton pour confirmer. Vous pouvez choisir entre 18 modes différents.

03) Utilisez les boutons pour sélectionner le mode requis :

04) Une fois celui-ci choisi, appuyez sur le bouton pour passer à l’édition.

05) Utilisez les boutons pour changer la valeur de NO à YES.

06) Certains menus disponibles ont des options différentes de la fonction YES ou NO normale :

● Angle d’orientation : 540°, 360°, 180° ● Angle d’inclinaison : 270°, 180°, 90° ● Ventilateurs : automatique, silencieux, pleine puissance ● Mode de mixage des couleurs : RGBW, CMY ● Courbe d’atténuation: linéaire, carrée, I-carré, S-courbe ● Vitesse du variateur d’intensité : lente, rapide ● « PWM Option » (option de la fréquence du taux de rafraîchissement) : 600 Hz, 1 200 Hz, 2 000 Hz, 4 000 Hz, 6 000 Hz, 15 000 Hz ● Modes de sortie : Blanc, pleine puissance28

iFX-640 Code de produit : 41552

6.6.3.1. Balance des couleurs

Avec ce menu, vous pouvez régler la luminosité des couleurs de l'appareil.

01) Appuyez sur les boutons , choisissez Color Balance (balance des couleurs) et appuyez sur

le bouton pour ouvrir le menu.

02) Vous pouvez à présent régler 4 couleurs : rouge, vert, bleu, blanc

03) Choisissez la couleur souhaitée, appuyez sur le bouton et appuyez sur les boutons

pour définir la valeur. La plage de réglage est comprise entre 0 et 255, de sombre à luminosité maximale.

04) Vous pouvez combiner les couleurs RED (rouge), GREEN (vert) et BLUE (bleu) pour créer une très

vaste gamme de couleurs.

6.6.3.2. Durée de fonctionnement

Ce menu vous permet de réinitialiser les compteurs de l’appareil.

01) Appuyez sur les boutons pour choisir Life Time (durée de fonctionnement) et appuyez sur

le bouton pour ouvrir le menu.

02) Appuyez sur les boutons pour choisir l’une des 3 options de réinitialisation suivantes :

● Time Counter (le compteur est réinitialisé) ● Total Life Time (le compteur de durée de fonctionnement est réinitialisé) ● Set password (réglage du mot de passe)

03) Si vous sélectionnez Time Counter ou Total Life Time, appuyez sur le bouton pour ouvrir le menu

04) Appuyez sur les boutons pour choisir entre YES et NO. Appuyez sur le bouton pour

6.6.3.3. Réglage du mot de passe

Ce menu vous permet de définir un nouveau mot de passe pour l’appareil.

01) Appuyez sur les boutons , choisissez Set Password et appuyez sur le bouton pour

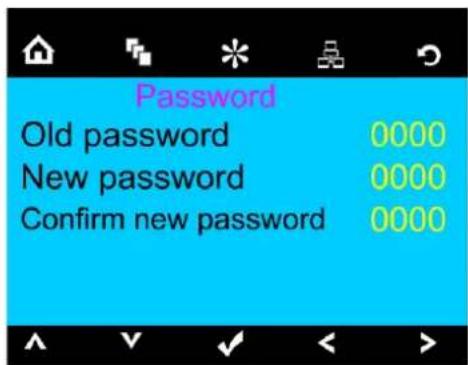

02) L’écran ci-dessous apparaît :

03) Appuyez sur les boutons pour sélectionner le chiffre que vous souhaitez modifier.

04) Appuyez sur les boutons pour modifier les valeurs.29

iFX-640 Code de produit : 41552

6.6.3.4. Réinitialisation des fonctions

Avec ce menu, vous pouvez réinitialiser l’appareil.

01) Appuyez sur les boutons pour choisir Reset Functions (réinitialisation des fonctions) et

appuyez sur le bouton pour ouvrir le menu.

02) Appuyez sur les boutons pour choisir l’une des 3 options de réinitialisation suivantes :

● Pan/Tilt (orientation / inclinaison) ● Zoom ● Réinitialisation globale

03) Appuyez sur les boutons pour choisir entre YES et NO. Appuyez sur le bouton pour

04) Une fois le réglage choisi, appuyez sur le bouton pour le sauvegarder.

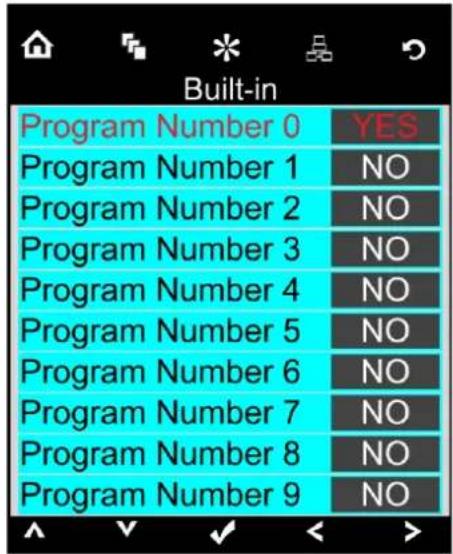

6.6.4. Programmes intégrés

Ce menu vous permet de choisir les programmes intégrés souhaités.

01) Appuyez sur le bouton et sélectionnez .

02) Appuyez sur le bouton pour confirmer. Vous pouvez choisir 10 programmes intégrés différents.

03) Utilisez les boutons Up / Down pour sélectionner le programme requis.

04) Une fois sélectionné, appuyez sur les boutons pour choisir YES et valider votre choix.

05) Une fois le réglage choisi, appuyez sur le bouton pour le sauvegarder.

06) Si vous choisissez YES, le programme intégré démarrera automatiquement.30

iFX-640 Code de produit : 41552

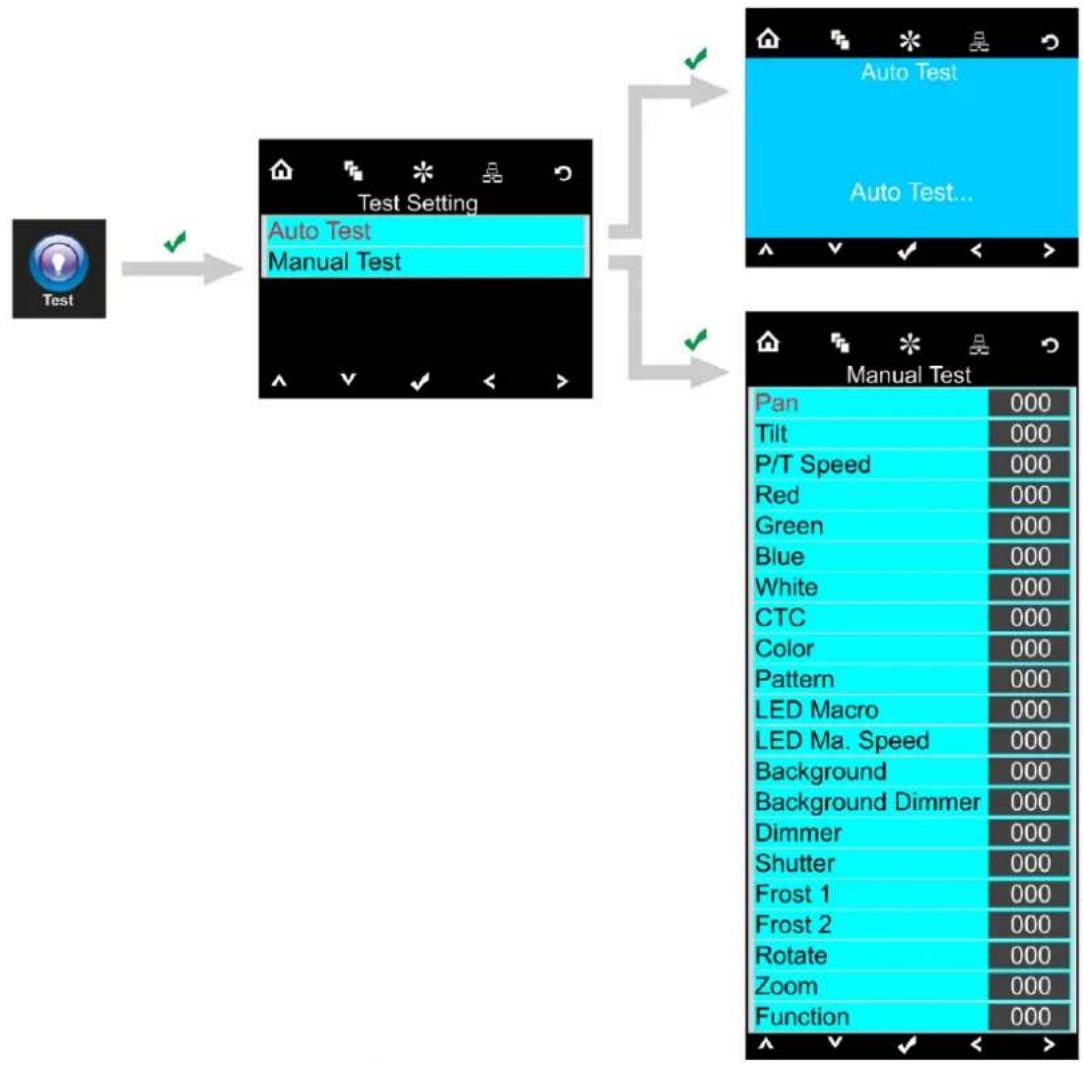

Avec ce menu, vous pouvez tester les fonctions de l’appareil.

01) Appuyez sur le bouton et sélectionnez .

02) Appuyez sur le bouton pour confirmer. Vous pouvez choisir entre 2 tests différents.

03) Utilisez les boutons pour sélectionner le type de test requis.

04) Appuyez sur le bouton pour confirmer.

05) Si vous choisissez AUTO TEST, le programme de test automatique se lance automatiquement.

06) Si vous choisissez MANUAL TEST, un nouveau sous-menu s’ouvre. Vous pouvez à présent choisir l’une

des 21 options suivantes : orientation, inclinaison, vitesse O / I, rouge, vert, bleu, blanc, CTC, couleur, motif, macro LED, vitesse macro LED, arrière-plan, variateur d'intensité arrière-plan, variateur d’intensité, obturateur, Frost 1, Frost 2, rotation, zoom, fonction.

07) Utilisez les boutons pour sélectionner l’option voulue.

08) Appuyez sur le bouton pour confirmer.

09) Une fois l’option sélectionnée, appuyez sur les boutons pour choisir une valeur comprise

10) Une fois l’option sélectionnée, appuyez sur le bouton pour sauvegarder votre réglage.31

iFX-640 Code de produit : 41552

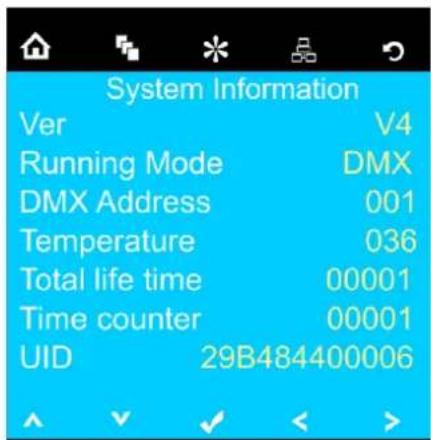

6.6.6. Menu informations

Ce menu vous permet d’accéder aux paramètres de plusieurs appareils.

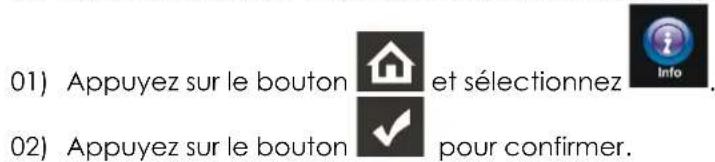

01) Appuyez sur le bouton et sélectionnez .

02) Appuyez sur le bouton pour confirmer.

03) Vous pouvez visualiser 7 paramètres.32

iFX-640 Code de produit : 41552 6.7. Canaux DMX

6.7.1. Aperçu des canaux DMX

Fonction 24 canaux 53 canaux 59 canaux 86 canaux Orientation

Vitesse de l’orientation / l’inclinaison

Variateur d’intensité

Variateur d’intensité fin

Obturateur/stroboscope

Vitesse LED intégrée

Variateur d’intensité couleur de fond

Variateur d’intensité couleur de fond 16 bits

Frost (lame de ventilateur)

Rotation de la lentille

iFX-640 Code de produit : 41552 R2 (C) 16 bits

Remarque : Assurez-vous que le canal du variateur d’intensité master et le canal obturateur / stroboscope sont ouverts afin de voir la sortie lumineuse.34

iFX-640 Code de produit : 41552

6.7.2. 24 canaux, 86 canaux

Canaux Fonction Valeur Réglage

Réglage de l'inclinaison 0° – 270°

Réglage de l’inclinaison, 16-bits

Vitesse de l’orientation / l’inclinaison

Réglage de la vitesse de l'orientation / inclinaison, de rapide à lente

Variateur d’intensité master

D’intensité faible à élevée (0 - 100 %)

Variateur d’intensité master fin

D’intensité faible à élevée (0 - 100 %)

Stroboscope 1, vitesse décroissante

Stroboscope 2 (rapide on et lent off), vitesse décroissante

Stroboscope 3 (lent on et rapide off), vitesse décroissante

Stroboscope 4 (stroboscope aléatoire), vitesse décroissante

Stroboscope 5 (rapide aléatoire on et lent off), vitesse décroissante

Stroboscope 6 (lent aléatoire on et rapide off), vitesse décroissante

Stroboscope 7 (stroboscope à impulsions), vitesse décroissante

Stroboscope 8 (stroboscope à impulsions aléatoire), vitesse décroissante

Stroboscope 9 (fondu on ou off), vitesse décroissante

Stroboscope 10 (stroboscope à impulsions), vitesse décroissante

de 19 000 K à 2 700 K

iFX-640 Code de produit : 41552

Canaux Fonction Valeur Réglage

Fondu de couleurs, vitesse décroissante

Saut de couleurs, vitesse décroissante

Programmes intégrés LED

Programme intégré 136

iFX-640 Code de produit : 41552

Canaux Fonction Valeur Réglage

Programme intégré 10

Programme intégré 11

Programme intégré 12

Programme intégré 13

Programme intégré 14

Programme intégré 15

Programme intégré 16

Programme intégré 17

Programme intégré 18

Programme intégré 19

Programme intégré 20

Programme intégré 21

Programme intégré 22

Programme intégré 23

Programme intégré 24

Programme intégré 25

Programme intégré 26

Programme intégré 27

Programme intégré 28

Programme intégré 29

Programme intégré 30

Programme intégré 31

Programme intégré 32

Programme intégré 33

Programme intégré 34

Programme intégré 35

Programme intégré 36 (programme intégré principal)

Programme intégré 37

Programme intégré 38

Programme intégré 39

Programme intégré 40

Programme intégré 41

Programme intégré 42

Programme intégré 43

Programme intégré 44

Programme intégré 45

Programme intégré 46

Programme intégré 47

Programme intégré 48

Programme intégré 49

Programme intégré 50

Programme intégré 51

Programme intégré 52

Programme intégré 53

Programme intégré 54

Programme intégré 5537

iFX-640 Code de produit : 41552

Canaux Fonction Valeur Réglage

Programme intégré 56

Programme intégré 57

Programme intégré 58

Programme intégré 59

Programme intégré 60

Programme intégré 61

Programme intégré 62

Programme intégré 63

Programme intégré 64

Programme intégré 65

Programme intégré 66

Programme intégré 67

Programme intégré 68

Programme intégré 69

Programme intégré 70

Programme intégré 71

Programme intégré 72 (programme intégré principal)

Vitesse LED intégrée

Réglage de la vitesse, de rapide à lente

Réglage de la vitesse (de lent à rapide)

Réglage de la vitesse, de rapide à lente

Fondu de couleurs, vitesse décroissante

Fondu de couleurs, vitesse décroissante

Variateur d’intensité couleur de fond

D’intensité faible à élevée (0 - 100 %)

Variateur d’intensité couleur de fond 16 bits

D’intensité faible à élevée (0 - 100 %)

Variateur d’intensité rouge d'arrière-plan

D’intensité faible à élevée (0 - 100 %)

Variateur d’intensité rouge d'arrière-plan 16 bits

D’intensité faible à élevée (0 - 100 %)

Variateur d’intensité vert d'arrière-plan

D’intensité faible à élevée (0 - 100 %)38

iFX-640 Code de produit : 41552

Canaux Fonction Valeur Réglage

Variateur d’intensité vert d'arrière-plan 16 bits

D’intensité faible à élevée (0 - 100 %)

Variateur d’intensité bleu d'arrière-plan

D’intensité faible à élevée (0 - 100 %)

Variateur d’intensité bleu d'arrière-plan 16 bits

D’intensité faible à élevée (0 - 100 %)

Variateur d’intensité blanc d'arrière-plan

D’intensité faible à élevée (0 - 100 %)

Variateur d’intensité blanc d'arrière-plan 16 bits

D’intensité faible à élevée (0 - 100 %)

Frost (lame de ventilateur)

Effet Frost, de 0 à 100 %

Rotation de la lentille

Shake de la lentille, vitesse croissante (shake léger)

Rotation, vitesse décroissante

Rotation, vitesse croissante

Réglage graduel du zoom, de petit à grand

Zones mortes pour l'inclinaison/l'orientation

Mixage des couleurs RGBW

Mixage des couleurs CMY

Réinitialisation de l’orientation

Réinitialisation de l’inclinaison

inclinaison / orientation inversée

Inclinaison inversée

Désactiver inclinaison inversée

Désactiver inclinaison / orientation inversée

Inclinaison / orientation rapide

Inclinaison / orientation lente

Ventilateur à pleine puissance

Ventilation automatique

Variateur d’intensité rapide

Variateur d’intensité lent

Variateur d’intensité master rouge

D’intensité faible à élevée (0 - 100 %)39

iFX-640 Code de produit : 41552

Canaux Fonction Valeur Réglage

Variateur d’intensité master rouge 16 bits

D’intensité faible à élevée (0 - 100 %)

Variateur d’intensité master vert

D’intensité faible à élevée (0 - 100 %)

Variateur d’intensité master vert 16 bits

D’intensité faible à élevée (0 - 100 %)

Variateur d’intensité master bleu

D’intensité faible à élevée (0 - 100 %)

Variateur d’intensité master bleu 16 bits

D’intensité faible à élevée (0 - 100 %)

Variateur d’intensité master blanc

D’intensité faible à élevée (0 - 100 %)

Variateur d’intensité master blanc 16 bits

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)40

iFX-640 Code de produit : 41552

Canaux Fonction Valeur Réglage

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

Remarque : Assurez-vous que le canal du variateur d’intensité master et le canal obturateur / stroboscope sont ouverts afin de voir la sortie lumineuse.41

iFX-640 Code de produit : 41552

6.7.3. 53 canaux, 59 canaux

Canaux Fonction Valeur Réglage

Réglage de l'inclinaison 0° – 270°

Réglage de l’inclinaison, 16-bits

Vitesse de l’orientation / l’inclinaison

Réglage de la vitesse de l'orientation / inclinaison, de rapide à lente

Variateur d’intensité master

D’intensité faible à élevée (0 - 100 %)

Variateur d’intensité master fin

D’intensité faible à élevée (0 - 100 %)

Obturateur/stroboscope

Stroboscope 1, vitesse décroissante

Stroboscope 2 (rapide on et lent off), vitesse décroissante

Stroboscope 3 (lent on et rapide off), vitesse décroissante

Stroboscope 4 (stroboscope aléatoire), vitesse décroissante

Stroboscope 5 (rapide aléatoire on et lent off), vitesse décroissante

Stroboscope 6 (lent aléatoire on et rapide off), vitesse décroissante

Stroboscope 7 (stroboscope à impulsions), vitesse décroissante

Stroboscope 8 (stroboscope à impulsions aléatoire), vitesse décroissante

Stroboscope 9 (fondu on ou off), vitesse décroissante

Stroboscope 10 (stroboscope à impulsions), vitesse décroissante

de 19 000 K à 2 700 K

iFX-640 Code de produit : 41552

Canaux Fonction Valeur Réglage

Fondu de couleurs, vitesse décroissante

Saut de couleurs, vitesse décroissante

Programmes intégrés LED

Programme intégré 143

iFX-640 Code de produit : 41552

Canaux Fonction Valeur Réglage

Programme intégré 10

Programme intégré 11

Programme intégré 12

Programme intégré 13

Programme intégré 14

Programme intégré 15

Programme intégré 16

Programme intégré 17

Programme intégré 18

Programme intégré 19

Programme intégré 20

Programme intégré 21

Programme intégré 22

Programme intégré 23

Programme intégré 24

Programme intégré 25

Programme intégré 26

Programme intégré 27

Programme intégré 28

Programme intégré 29

Programme intégré 30

Programme intégré 31

Programme intégré 32

Programme intégré 33

Programme intégré 34

Programme intégré 35

Programme intégré 36 (programme intégré principal)

Programme intégré 37

Programme intégré 38

Programme intégré 39

Programme intégré 40

Programme intégré 41

Programme intégré 42

Programme intégré 43

Programme intégré 44

Programme intégré 45

Programme intégré 46

Programme intégré 47

Programme intégré 48

Programme intégré 49

Programme intégré 50

Programme intégré 51

Programme intégré 52

Programme intégré 53

Programme intégré 54

Programme intégré 5544

iFX-640 Code de produit : 41552

Canaux Fonction Valeur Réglage

Programme intégré 56

Programme intégré 57

Programme intégré 58

Programme intégré 59

Programme intégré 60

Programme intégré 61

Programme intégré 62

Programme intégré 63

Programme intégré 64

Programme intégré 65

Programme intégré 66

Programme intégré 67

Programme intégré 68

Programme intégré 69

Programme intégré 70

Programme intégré 71

Programme intégré 72 (programme intégré principal)

Vitesse LED intégrée

Réglage de la vitesse, de rapide à lente

Réglage de la vitesse (de lent à rapide)

Réglage de la vitesse, de rapide à lente

Fondu de couleurs, vitesse décroissante

Fondu de couleurs, vitesse décroissante

Variateur d’intensité couleur de fond

D’intensité faible à élevée (0 - 100 %)

Variateur d’intensité rouge d'arrière-plan

D’intensité faible à élevée (0 - 100 %)

Variateur d’intensité vert d'arrière-plan

D’intensité faible à élevée (0 - 100 %)

Variateur d’intensité bleu d'arrière-plan

D’intensité faible à élevée (0 - 100 %)

Variateur d’intensité blanc d'arrière-plan

D’intensité faible à élevée (0 - 100 %)

iFX-640 Code de produit : 41552

Canaux Fonction Valeur Réglage Frost (lame de ventilateur)

Effet Frost, de 0 à 100 %

Rotation de la lentille

Shake de la lentille, vitesse croissante (shake léger)

Rotation, vitesse décroissante

Rotation, vitesse croissante

Réglage graduel du zoom, de petit à grand

Zones mortes pour l'inclinaison/l'orientation

Mixage des couleurs RGBW

Mixage des couleurs CMY

Réinitialisation de l’orientation

Réinitialisation de l’inclinaison

inclinaison / orientation inversée

Inclinaison inversée

Désactiver inclinaison inversée

Désactiver inclinaison / orientation inversée

Inclinaison / orientation rapide

Inclinaison / orientation lente

Ventilateur à pleine puissance

Ventilation automatique

Variateur d’intensité rapide

Variateur d’intensité lent

Variateur d’intensité master rouge

D’intensité faible à élevée (0 - 100 %)

Variateur d’intensité master vert

D’intensité faible à élevée (0 - 100 %)

Variateur d’intensité master bleu

D’intensité faible à élevée (0 - 100 %)

Variateur d’intensité master blanc

D’intensité faible à élevée (0 - 100 %)

Variateur d'intensité LED

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)46

iFX-640 Code de produit : 41552

Canaux Fonction Valeur Réglage

D’intensité faible à élevée (0 - 100 %)

Variateur d'intensité LED

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

Variateur d'intensité LED

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

Variateur d'intensité LED

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

Variateur d'intensité LED

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

Variateur d'intensité LED

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)

D’intensité faible à élevée (0 - 100 %)47

iFX-640 Code de produit : 41552

7. Résolution des problèmes

Ce guide de dépannage contient des solutions à des problèmes qui peuvent être résolus par une personne ordinaire. L’appareil ne contient aucune pièce susceptible d’être réparée par l’utilisateur. Toute modification non autorisée de l’appareil entraîne l’annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dommages matériels. Confiez l’entretien à des personnes formées ou qualifiées. Contactez votre revendeur Highlite International si la solution n'est pas décrite dans le tableau. Problème Cause(s) probable(s) Solution L’appareil ne fonctionne pas du tout Aucun courant arrive à l’appareil. ● Vérifiez si l’appareil est allumé et les câbles sont correctement branchés. Le fusible principal a grillé ● Remplacez le fusible. Veuillez consulter la section 8.3.1. Remplacement d’un fusible à la page 49. L'appareil réagit de façon erratique Les paramètres d'usine de l'appareil ont été modifiés ● Réinitialisez les paramètres de l'appareil aux paramètres d'usine par défaut. Veuillez consulter 6.6.3.4. Réinitialisation des fonctions à la page 29. L’appareil ne répond pas au contrôle DMX La console de contrôle n’est pas connectée ● Connectez la console de contrôle Le signal est inversé. La sortie DMX à 5 broches de la console de contrôle ne correspond pas à l’entrée DMX de l’appareil ● Installez un câble d’inversion de phase entre la console de contrôle et l’appareil La console de contrôle est défectueuse ● Essayez d’utiliser une autre console de contrôle L'appareil répond de façon erratique au contrôle DMX Mauvaise connexion de ligne ● Vérifiez les branchements et les câbles. Remédiez aux mauvais branchements. Réparez ou remplacez les câbles abîmés La ligne ne se termine pas sur un bouchon de terminaison de 120 Ω ● Insérez un bouchon de terminaison dans la prise de sortie DMX du dernier appareil de la ligne Adressage incorrect ● Vérifiez les réglages d’adresse et modifiez-les si nécessaire Dans le cas d'une configuration avec plusieurs appareils, l’un des appareils est défectueux et perturbe la transmission des données sur la liaison ● Pour déterminer quel appareil est défectueux, shuntez les appareils un par un jusqu’à ce que le système fonctionne à nouveau normalement Pas de lumière ou les LED s’éteignent de manière intermittente. LED endommagés ● Débranchez l’appareil et contactez votre revendeur Highlite International. Les réglages de l’alimentation ne correspondent pas ni la tension, ni à la fréquence C.A. ● Déconnectez l'appareil. Vérifiez les réglages et modifiez-les si nécessaire48

iFX-640 Code de produit : 41552

8.1. Consignes de sécurité pour la maintenance

DANGER Choc électrique causé par une tension dangereuse à l’intérieur Débranchez l’alimentation électrique avant de procéder à l’entretien ou au nettoyage.

AVERTISSEMENT Risque de brûlures dues à une surface chaude Laissez refroidir l’appareil pendant au moins 15 minutes avant de l’entretenir ou de le nettoyer. 8.2. Maintenance préventive

Attention Avant toute utilisation, examinez visuellement l’appareil pour détecter d’éventuels défauts. Assurez-vous que : ● Toutes les vis utilisées pour l’installation de l’appareil ou des parties de celui-ci sont bien vissées et ne sont pas corrodées. ● Les dispositifs de sécurité ne sont pas endommagés. ● Les boîtiers, fixations et systèmes d’installation ne comportent aucune déformation. ● La lentille n’est pas fissurée ou endommagée. ● Les câbles d’alimentation ne sont pas endommagés et ne présentent pas de fatigue des matériaux.49

iFX-640 Code de produit : 41552

8.2.1. Consignes de base pour le nettoyage

La lentille externe de l'appareil doit être nettoyée périodiquement afin d'optimiser la sortie lumineuse. Le calendrier de nettoyage dépend des conditions sur le site où l’appareil est installé. Si des machines à fumée ou à brouillard sont utilisées sur le site, l’appareil devra être nettoyé plus fréquemment. En revanche, si l’appareil est installé dans un endroit bien ventilé, il faudra le nettoyer moins souvent. Pour établir un calendrier de nettoyage, examinez l’appareil à intervalles réguliers pendant les 100 premières heures de fonctionnement. Pour nettoyer l’appareil, suivez les étapes suivantes : Débranchez l’appareil de l’alimentation électrique. Laissez-le refroidir au moins 15 minutes.

03) Enlevez la poussière accumulée sur la surface extérieure avec de l’air comprimé sec et une brosse

04) Nettoyez la lentille avec un chiffon humide. Utilisez une solution détergente douce.

05) Séchez soigneusement la lentille avec un chiffon non pelucheux.

06) Nettoyez les connexions DMX et autres avec un chiffon humide.

Attention ● Ne plongez sous aucun prétexte l’appareil dans un liquide. ● N’utilisez ni alcool ni solvants. ● Assurez-vous que les connexions sont parfaitement sèches avant de connecter l’appareil à l’alimentation électrique et à d’autres appareils. Maintenance réparatrice L’appareil ne contient aucune pièce susceptible d’être réparée par l’utilisateur. N’ouvrez et ne modifiez pas l’appareil. Confiez les réparations et l’entretien à des personnes formées ou qualifiées. Contactez votre revendeur Highlite International pour en savoir plus.

8.3.1. Remplacement d’un fusible

DANGER Choc électrique causé par un court-circuit N’essayez pas de shunter la protection thermostatique ou les fusibles. En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre. Une hausse de tension, un court-circuit ou une alimentation électrique incorrecte peut faire griller un fusible. Si cela arrive, l'appareil ne fonctionnera plus. Vous devrez alors suivre les étapes ci-dessous.

01) Débranchez l’appareil de l’alimentation électrique.

02) Laissez-le refroidir au moins 15 minutes.

03) Dévissez le couvercle du fusible avec un tournevis et retirez le porte-fusible.

04) Si le fusible est brun ou translucide, c’est qu’il a grillé. Retirez le fusible endommagé.

05) Insérez un nouveau fusible dans le porte-fusible. Assurez-vous que le type et le calibre du fusible de

remplacement sont les mêmes que ceux spécifiés sur l'étiquette d'information du produit.

06) Replacez le porte-fusible dans l'ouverture et serrez le couvercle du fusible.50

iFX-640 Code de produit : 41552

9. Désinstallation, transport et stockage

9.1. Consignes pour la désinstallation

AVERTISSEMENT Une mauvaise désinstallation peut provoquer de graves dommages matériels et physiques. ● Laissez votre appareil refroidir avant de le démonter. ● Débranchez l’alimentation électrique avant de désinstaller l’appareil. ● Respectez toujours les réglementations nationales et spécifiques au site lors de la désinstallation et du démontage de l'appareil. ● Portez un équipement de protection individuelle conforme aux réglementations nationales et spécifiques au site. 9.2. Consignes pour le transport ● Utilisez l’emballage d’origine pour transporter l’appareil, si possible. ● Respectez toujours les instructions de manipulation imprimées sur l’emballage extérieur, par exemple : « Manipuler avec précaution », « Ce côté vers le haut », « Fragile ». 9.3. Stockage ● Nettoyez l’appareil avant de le ranger. Suivez les instructions de nettoyage indiquées dans le

chapitre 8.2.1. Consignes de base pour le nettoyage à la page 49.

● Rangez l’appareil dans son emballage d’origine, si possible.

Mise au rebut correcte de ce produit Déchets d’équipements électriques et électroniques Ce symbole sur le produit, son emballage ou ses documents indique que le produit ne doit pas être traité comme un déchet ménager. Mettez ce produit au rebut en le remettant au point de collecte correspondant pour le recyclage des équipements électriques et électroniques. Ceci afin d’éviter les dommages environnementaux ou les blessures corporelles dus à une mise au rebut non contrôlée des déchets. Pour des informations plus détaillées sur le recyclage de ce produit, contactez les autorités locales ou le revendeur agréé.

Consultez la page du produit concerné sur le site web de Highlite International (www.highlite.com) pour obtenir une déclaration de conformité.51

iFX-640 Code de produit : 4155252

iFX-640 Code de produit : 41552©2021 Infinity
