MODE D'EMPLOI DAB PR 5 DUAL
Radio numérique portable pour DAB/FM DAB PR 5
- Manuel d'utilisation DAB PR 5 V1_12-16Avant-propos Ce manuel d'utilisation vous aide en vue d'une utilisation conforme aux prescriptions et sûre Utilisation de votre radio, appelée poste ou appareil ci- après. Groupe ciblé par ce manuel d'utilisa- tion Le manuel d'utilisation s'adresse à toute personne, qui installe, utilise, nettoie ou élimine l'appareil. Caractéristiques de présentation de ce manuel d'utilisation Divers éléments du manuel d'utilisation sont munis de caractéristiques de présentation définies. Ainsi, vous pourrez rapidement vous rendre compte s'il s'agit de texte normal, d'énumérations ou d'étapes de manipulation Les noms des sociétés, des institutions ou des marques mentionnés sont des marques de fabrique ou des mar- ques déposées des propriétaires correspondants. Piècesderechange&accessoires: Vouspouvezinterrogerladisponibilitéd'accessoiresappropriésetdepiècesde rechangepourvotreappareil24heuressur24surlesiteInternethttp://www.dual shop.de/ersatzteilezubehoer/. Veuilleznoterquenouspouvonsseulementeffectueruneexpéditionàuneadresse enAllemagne. Il peut arriver que, dans de rares cas, le logiciel de l'appareil "se bloque" et que l'appareil ne réagisse plus à une commande. Dans ce cas, veuillez procéder comme suit : Retirer le câble de charge. Appuyer sur le bouton de réinitialisation (Reset). La mémoire système est réinitialisée et l'appareil est à nouveau opérationnel. Mettez l'appareil en marche.Table des matières Sécurité et installation de l'appareil p. 4
- Sécurité p. 4
- Mesures de précaution générales relatives aux appareils avec accumulateurs intégrés p. 7
- Description de l'appareil p. 8
- Volume de livraison p. 8
- Caractéristiques particulières de l'appareil p. 8
- Vue d'ensemble de l'appareil p. 9
- Eléments de commande p. 9
- Préparation du fonctionnement de l'appareil p. 11
- Charge de l'accumulateur intégré p. 11
- Amélioration de la réception d'antenne p. 12
- Utilisation des fonctions générales de l'appareil p. 13
- Mise en marche de l'appareil p. 13
- Réglage de la source p. 13
- Réglage du volume sonore p. 13
- Activation du verrouillage des touches p. 14
- Extinction de l'appareil p. 14
- Réglage de la langue p. 14
- Réglage de l'éclairage de l'afficheur p. 14
- Fonction DAB p. 15
- Qu'est-ce que le format DAB+ p. 15
- Comment utiliser l'appareil en mode DAB p. 16
- Exécution d'une recherche automatique DAB p. 16
- Recherche manuelle de stations p. 16
- Mémorisation de stations DAB p. 17
- sélection de station PRESET p. 17
- affichage d'informations p. 17
- Mode FM p. 18
- Réglage mono / stéréo p. 18
- Mémorisation de stations (PRESET) p. 19
- sélection de station PRESET p. 19
- Commande par menus p. 20
- Restauration des réglages usine de l'appareil p. 20
- Affichage de la version logicielle p. 20
- Réglage manuel de la date et de l'heure p. 20
- Utilisation de la fonction SLEEP (arrêt différé) p. 21
- Nettoyage de l'appareil p. 22
- Appel des affichages d'informations p. 22
- Elimination des dérangements p. 23
- Caractéristiques techniques p. 24
- Consignes d'élimination Sécurité et installation de l'appareil p. 25
Sécurité et installation de l'appa- reil Veuillez lire consciencieusement toutes les consignes de sécurité et conservez-les au cas où vous vous poseriez des questions ultérieurement. Respectez toujours tous les avertissements et consignes de ce manuel d'utilisa- tion, ainsi que ceux figurant au dos de l'appareil. Sécurité En cas d'utilisation d'un adaptateur secteur (sépa- ré) ! Avant de brancher l'adaptateur secteur sur la prise de courant murale, assurez-vous que tension de ser- vice de celui-ci soit conforme à la tension secteur lo- cale. Respectez les indications figurant sur la plaque si- gnalétique (5 V, 1 A). Afin d'éviter un risque d'incendie et le risque d'un choc électrique, n'exposez pas l'appareil à la pluie ni à toute autre sorte d'humidité. Ne mettez pas l'appareil en service à proximité de baignoires, de piscines ou autres jets d'eau. Ne posez pas de récipient contenant des liquides, p. ex. vases à fleurs, sur l'appareil. Ils pourraient se renverser et le liquide qui s'écoule risquerait d'entraî- ner des dommages considérables ou même un choc électrique. Si des corps étrangers ou du liquide devaient parve- nir à l'intérieur de l'appareil, débranchez immédiate- ment la fiche secteur de la prise de courant. Faites vérifier l'appareil par un spécialiste qualifié avant de le remettre en service. Danger de choc électrique en cas d'ouverture du boîtier. N'ouvrez pas le boîtier. Danger de choc électrique en cas d'ouverture du boîtier. N'essayez jamais de réparer vous-même un appareil défectueux. Adressez-vous toujours à nos points de service après-vente. N'ouvrez en aucun cas l'appareil – seul un spécialis- te doit l'ouvrir. Des corps étrangers, p. ex. aiguilles, pièces de mon- naie, etc., ne doivent pas tomber à l'intérieur de l'ap- pareil. Ne posez pas de bougies allumées ou autres sour- ces potentielles d'incendie sur l'appareil. Ne laissez jamais des enfants utiliser cet appareil sans surveillance.Sécurité et installation de l'appareil
Faites effectuer les travaux de maintenance unique- ment par des spécialistes qualifiés, faute de quoi, vous vous mettriez vous-même ou d'autres person- nes en danger. N'écoutez pas la musique avec un volume sonore trop élevé, car cela pourrait entraîner des troubles auditifs durables. Cet appareil n'est pas destiné pour une utilisation par des personnes (y compris des enfants) avec des fa- cultés physiques, sensorielles ou intellectuelles limi- tées ou manquant d'expérience et/ou de connaissan- ces, sauf si elles sont sous la surveillance d'une per- sonne compétente pour leur sécurité ou si elles ont reçu l'autorisation de cette personne pour utiliser l'appareil. Les enfants doivent rester sous surveillance, afin de s'assurer qu'ils ne jouent pas avec l'appareil. Il est interdit de procéder à des transformations sur l'appareil. Les appareils endommagés ou les accessoires en- dommagés ne doivent plus être utilisés. N'utilisez pas d'écouteurs au milieu de la circulation routière ! Ne laissez pas l'appareil dans une voiture fermée et stationnée en plein soleil, sinon le boîtier risque de se déformer. Installation de l'appareil Installez l'appareil sur un support solide, sûr et hori- zontal. Veillez à une bonne ventilation. Ne posez pas l'appareil sur des surfaces molles tel- les que moquettes, tapis, couvertures, ou à proximité de rideaux ou de tentures murales. La circulation de l'air nécessaire risquerait d'être interrompue, ce qui pourrait conduire à un embrasement de l'appareil. Ne recouvrez pas l'appareil avec des rideaux, des couvertures ou des journaux. N'installez pas l'appareil à proximité de sources de chaleur telles que des radiateurs. Evitez l'ensoleille- ment direct et les emplacements exposés à une quantité exceptionnelle de poussières. Veuillez tenir compte du fait que les pieds de l'appa- reil peuvent laisser, le cas échéant, des marques de couleur sur certaines surfaces de meubles. Mettez une protection entre le meuble et l'appareil. L'appareil ne doit pas être installé dans des locaux avec un taux d'humidité de l'air élevé, p. ex. cuisine ou sauna, étant donné que des dépôts d'eau de condensation risqueraient d'endommager l'appareil. L'appareil est prévu pour un fonctionnement dans un environnement sec et au sein d'un climat tempéré, et ne doit pas être exposé aux gouttes d'eau ni aux pro- jections d'eau. Vous ne devez utiliser l'appareil qu'en position hori- zontale. Ne l'utilisez pas à l'extérieur !Sécurité et installation de l'appareil
Eloignez la platine des appareils qui génèrent un fort champ magnétique. En cas d'utilisation à proximité immédiate de lampes à économie d'énergie, le fonctionnement de l'appareil risque éventuellement d'être perturbé. Ne posez pas d'objets lourds sur l'appareil. Placez un support antidérapant sous les pieds de l'appareil, afin d'éviter des empreintes sur les surfa- ces des meubles. Lorsque vous déplacez l'appareil d'un environnement froid vers un environnement chaud, de l'humidité peut se former à l'intérieur de l'appareil. Dans ce cas, attendez environ une heure avant de le mettre en service. En cas de dérangements ou de formation de fumée et d'odeurs provenant de l'appareil, débranchez im- médiatement l'adaptateur secteur de la prise de cou- rant ! En cas de menace d'orage, débranchez l'adaptateur secteur de la prise de courant. Débranchez l'adaptateur secteur de la prise de cou- rant si l'appareil n'est pas utilisé pendant une période prolongée, p. ex. avant d'entreprendre un voyage prolongé. Un volume trop élevé, surtout lors de l'utilisation de casques, peut conduire à des dommages auditifs. Utilisation conforme aux prescriptions Cet appareil est exclusivement destiné à écouter la radio dans des locaux fermés. Toute autre utilisation ou une utilisation dépassant le cadre décrit ci-dessus est consi- dérée comme étant non conforme. L'appareil est approprié pour un usage privé et ne convient pas pour un usage industriel.Sécurité et installation de l'appareil
Mesures de précaution générales re- latives aux appareils avec accumula- teurs intégrés Utilisez uniquement l'accumulateur spécifié pour cet appareil. Mesures de précaution relatives à l'utilisation et au stockage Température lors de l'utilisation et de la charge : 0 à 40°C N'utilisez pas, ne chargez pas, ne stockez pas ou ne posez pas la batterie à proximité immédiate de flam- mes nues ou dans un véhicule stationné au soleil, etc. (c.-à-d. dans des environnements au sein desquels la température peut monter au-delà de 60 °C). En présence de températures élevées, les mécanis- mes de sécurité et les dispositifs de protection à l'inté- rieur de l'accumulateur sont endommagés par la corro- sion, ce qui peut conduire à des réactions chimiques anormales dans l'accumulateur et avoir pour consé- quence un incendie, une explosion, des écoulements ou une éruption du liquide et un dégagement de cha- leur. Lorsque les mécanismes de sécurité et les dispositifs de protection sont endommagés, l'accumulateur est inutilisable. Dans les environnements avec des températures ex- trêmement élevées ou extrêmement basses, la capaci- té de l'accumulateur peut se détériorer, la durée de fonctionnement peut se réduire, voire la durée d'utilisa- tion de l'accumulateur peut même probablement dimi- nuer. Ne stockez pas l'appareil si l'accumulateur est presque entièrement chargé. Il est recommandé de stocker l'ac- cumulateur à l'état quasiment déchargé. En cas d'accumulateur entièrement déchargé, il y a le risque qu'il ne puisse plus du tout être rechargé. Pour éviter cela, l'accumulateur devrait être rechargé tous les six mois pendant au moins cinq minutes. Température de stockage : –10 à 30°C Stockez l'appareil dans un endroit où il n'apparaît au- cune condensation, à une température comprise entre –5 et 30 °C. Humidité de l'air : 10 à 90% (pas de condensation)Description de l'appareil
Description de l'appareil Volume de livraison Veuillez vérifier que tous les accessoires mentionnés ci- dessous sont présents : l'appareil radio DAB/FM avec antenne télescopique, l'accumulateur LiPo intégré, le présent manuel d'utilisation. Caractéristiques particulières de l'ap- pareil L'appareil est pourvu d'un afficheur à cristaux liqui- des. La radio reçoit les fréquences FM 87,5–108 MHz (analogique) et DAB+ 174– 240 MHz (numérique). L'appareil dispose respectivement de 10 emplace- ments de mémoire de station. Lorsqu'une station est trouvée ou réglée, l'heure et la date sont réglées automatiquement par le biais du signal (RDS) DAB/FM. L'appareil dispose d'un affichage de l'heure et de la date. L'appareil est pourvu d'une prise pour casque. Vous pouvez également exploiter l'appareil indépen- damment du secteur. Avec une charge d'accumulateur pleine, vous pouvez écouter la radio jusqu'à 10 heures à demi-volume sonore, indépendamment du réseau.Vue d'ensemble de l'appareil

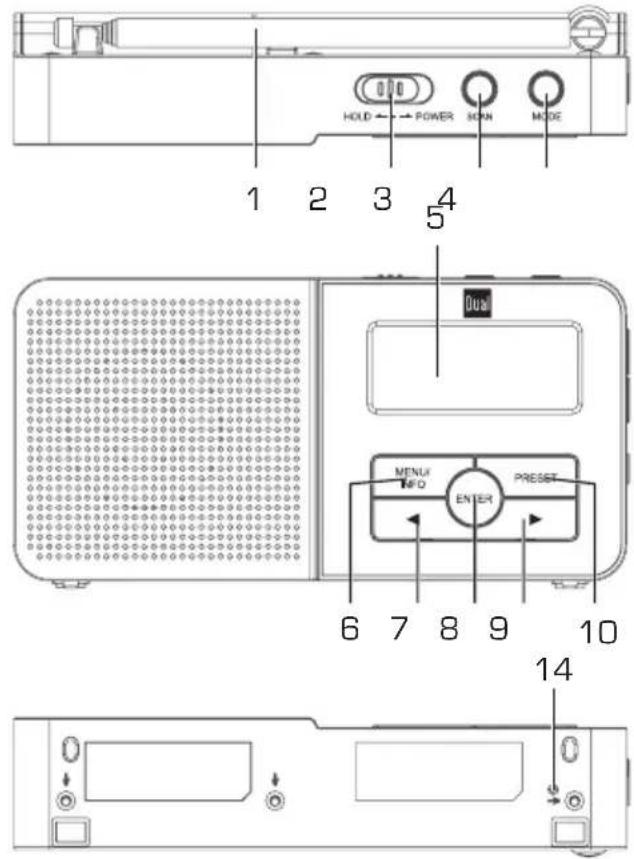

Vue d'ensemble de l'appareil Eléments de commande
10Vue d'ensemble de l'appareil
1 Antenne télescopique DAB/FM
Interrupteur à glissière : verrouillage des touches / OFF /
3 Scan recherche automatique DAB/FM 4 MODE Commutation radio numérique DAB, FM 5 Afficheur LCD 6 MENU/INFO pression longue : ouverture du menu pression courte : affichage d'informations, p. ex. nom de la station émettrice, inten- sité du signal Fermeture du menu
Menu : navigation au sein des menus DAB : réglage des stations FM : pression courte : réglage manuel de la fréquence (par pas de 0,05 MH) Presser et maintenir enfoncé : recherche automatique de stations 8 ENTER DAB, Menu : confirmation de l'entrée, activation de l'option de menu
PRESET Enregistrement et appel de stations programmées (PRESETs)
Bouton de réglage du volume + : plus fort, – : moins fort
Prise casque, jack de 3,5 mm
Port pour câble de charge USB 5 V, 1
Bouton de réinitialisation (si l’appareil ne réagit plus aux pres- sions sur les touches : enfoncer le bou- ton avec un objet dur à bout pointu. L'appareil est désactivé. Le remettre en marche à l'aide de l'interrupteur POWER). - Haut-parleur - Compartiment des piles - Plaque signalétique (face arrière)Préparation du fonctionnement de l'appareil
Préparation du fonctionnement de l'appareil Branchez le câble de charge sur le port USB d'un ordinateur. L'accumulateur se charge. 00.00 clignote sur l'afficheur (si aucune recherche de stations n'a encore eu lieu). Lorsque l'appareil est raccordé au secteur via le câble de charge USB, la radio est en mode veille. L'heure appa- raît sur l'afficheur. L'afficheur d'éclaire, puis s'assombrit au bout de quelques secondes. Charge de l'accumulateur intégré En cas de faible charge de l'accumulateur, le mes- sage "Accumulateur faible" apparaît sur l'afficheur. Le symbole en forme de pile est vide. Reliez la prise DC IN 13 de la radio à l'aide du câble USB fourni au port USB d'un ordinateur (5 V), par exemple. Le processus de charge est maintenant en cours, ce qui est indiqué par le symbole en forme de pile qui se charge. L'accumulateur intégré est chargé auto- matiquement. Le cycle de charge complet dure environ 3 heures. Une fois le processus de charge terminé, le symbole en forme de pile est plein. Retirez le câble de charge USB. Remarque : Si l'appareil est mis en marche pendant le cycle de char- ge, alors la durée de charge est rallongée. Les accumulateurs / piles ne doivent pas être chauffés ou jetés au feu (risque d'explosion !). Des accumulateurs / piles endommagés peuvent explo- ser ! L'appareil passe automatiquement en mode "accumula- teur" lorsque le câble de charge USB (et donc l'alimenta- tion) est débranché. Attention ! Les accumulateurs ne doivent pas parvenir aux mains des enfants. L'ingestion d'accumulateurs / de piles peut causer de graves troubles de la santé. Remarque importante concernant la mise au rebut Les piles peuvent contenir des substances toxiques, nuisibles pour l'environnement. Eliminez les piles conformément aux dispositions légales en vigueur. Ne jetez en aucun cas les piles avec les ordures ménagères.Préparation du fonctionnement de l'appareil
Amélioration de la réception d'anten-
Le nombre et la qualité des stations que vous pouvez recevoir dépend des conditions de réception sur le lieu d'installation. L'antenne télescopique DAB/FM 1 permet d'obtenir une bonne réception. Remarque concernant l'amélioration de la réception : Pour la réception de stations de radio numériques (mode DAB), l'antenne télescopique DAB/FM 1 devrait impéra- tivement être sortie sur toute sa longueur. L'orientation précise de l'antenne DAB est souvent im- portante, particulièrement dans les zones limites de la réception DAB. Sur Internet, p. ex. sur le site "www.digitalradio.de", vous pouvez rapidement trouver l'emplacement du pylône émetteur le plus proche. Démarrez la première recherche automatique au niveau d'une fenêtre, en direction du pylône émet- teur. Sortez tout d'abord l'antenne sur toute sa longueur, et tournez-la également dans différentes directions. Le cas échéant, rentrez à nouveau légèrement l'an- tenne. En cas de mauvais temps, la réception DAB n'est possible que de façon restreinte. Remarque : L'affichage de l'intensité du signal vous permet de dé- terminer l'orientation optimale de l'antenne et le cas échéant le meilleur lieu d'installation. Voir p. 17. Utilisation d'un casque Troubles auditifs ! N'écoutez pas la radio avec un volume trop fort via le casque d'écoute, car cela pourrait entraîner des troubles auditifs durables. Avant d'utiliser le casque, réglez le volume de l'appareil au minimum. Si vous raccordez un casque (non compris dans la livrai- son), le son des haut-parleurs est coupé. Utilisez uniquement des casques avec une prise jack de 3,5 millimètres.
Branchez la fiche du casque sur la prise casque 12 de l'appareil. Le son est maintenant retransmis uniquement par le casque. Si vous souhaitez de nouveau écouter par les haut- parleurs, retirez la fiche du casque de la prise de l'appareil.Préparation du fonctionnement de l'appareil
Utilisation des fonctions générales de l'appareil Mise en marche de l'appareil Avant d'utiliser l'appareil, sortez entièrement l'an- tenne télescopique 1. Poussez la touche 2 vers la droite, sur POWER. L'appareil est mis en marche. Relâchez ensuite la touche. "Bienvenue à la radio numérique" s'affiche briève- ment, l'heure clignote sur l'afficheur. La dernière sta- tion est restituée (si une recherche automatique a déjà eu lieu). Si aucune synchronisation n'a été ef- fectuée, "00:00" clignote d'abord sur l'afficheur. Remarque : Après la première mise en marche en mode radio DAB, l'appareil exécute automatiquement une recherche de stations.

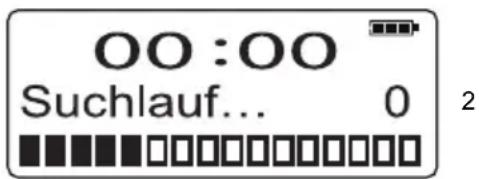

Pendant la recherche automatique, l'afficheur indique la progression [ 1 ] ainsi que le nombre de stations de radio numérique trouvées [ 2 ]. Le réglage de l'heure s'effectue automatiquement via le signal DAB. Au terme de la recherche automatique des stations, la première station dans l'ordre alphanumérique est resti- tuée. Remarque : Si aucune station n'a été trouvée, aucun signal n'a pu être reçu. Changez alors l'emplacement de l'appareil et effec- tuez à nouveau une recherche automatique de sta- tions. Contrôlez le cas échéant l'intensité du signal, voir p.
Réglage de la source Pressez la touche MODE 4 de façon répétée, pour sélectionner la source souhaitée : DAB : radio numérique FM : radio FM Réglage du volume sonore Appuyez sur - + 11 pour régler le volume sonore souhaité.
2Préparation du fonctionnement de l'appareil
Activation du verrouillage des touches Poussez la touche 2 vers la gauche, sur HOLD. La touche est verrouillée afin d'éviter toute manipulation erronée. "Touches verrouillées" s'affiche en cas de pression sur une touche. Pour désactiver le verrouillage, poussez la touche 2 en position médiane. Extinction de l'appareil Poussez la touche 2 vers la droite, sur POWER. L'appareil s'éteint. Relâchez ensuite la touche. "Veille" apparaît brièvement. L'afficheur s'éteint. Remarque : Le câble de charge doit être retiré pour éteindre l'appa- reil raccordé au secteur. Réglage de la langue Pressez la touche MENU / INFO 6 et maintenez la touche enfoncée. Le menu s'ouvre. DAB < Recherche automatique complète> Sélectionnez < Système > à l'aide des touches ▹ 7, 9 et confirmez au moyen de ENTER 8. Sélectionnez < Langue > à l'aide des touches 7, 9. Validez en pressant la touche ENTER 8. Sélectionnez la langue à l'aide des touches ▹ 7,
Validez en appuyant sur la touche ENTER 8. La langue est activée. Quittez le menu en appuyant sur MENU / INFO 6 ou attendez que l'afficheur retourne automatiquement à l'affichage de base. Réglage de l'éclairage de l'afficheur En cas de connexion au secteur : Pressez la touche MENU / INFO 6 et maintenez la touche enfoncée. A l'aide des touches ▹ 7, 9, sélectionnez < Sys- tème > , puis < Eclairage >. Confirmez à chaque fois avec la touche ENTER 8. Réglez à l'aide des touches ▹ 7, 9 la luminosité en cas de connexion au secteur (Réglage mode ON). Confirmez avec ENTER 8. Lors du fonctionnement sur accumulateur, l'afficheur s'assombrit toujours au bout de quelques secondes après la pression d'une touche.Fonction DAB
Fonction DAB Qu'est-ce que le format DAB+ DAB+ est un nouveau format numérique, par l'intermédiaire duquel vous pouvez écouter un son cristallin sans grésille- ments. A la différence des stations de radio analogiques tradition- nelles, dans le cas de DAB, plusieurs stations sont diffu- sées sur une et même fréquence. On appelle cela ensem- ble ou multiplex. Un ensemble se compose de la station de radio et de plusieurs composants de service ou services de données, lesquels sont émis individuellement par les sta- tions de radio. Informations, entre autres, sous www.digitalradio.de ou www.digitalradio.ch. Compression des données La radio numérique met à profit les effets de l'ouïe humai- ne. L'oreille humaine ne perçoit pas les sons, qui sont infé- rieurs à un volume sonore minimal déterminé. Ainsi, les données qui sont inférieures au dit seuil d'audition de re- pos, peuvent également être éliminées par filtrage. Ceci est possible du fait que dans chaque flux de données numéri- que relatif à une unité d'information, le volume sonore cor- respondant, relatif à d'autres unités, est également mémori- sé. En outre, dans un signal sonore, les parties moins fortes sont recouvertes par les parties plus fortes, selon un certain seuil limite. Toutes les informations sonores au sein d'une plage musicale, qui sont inférieures au dit seuil effectif d'audibilité dans le bruit, peuvent être éliminées par filtrage dans le signal à transmettre. Ceci conduit à une réduction du flux de données à transmettre, sans différence de son perceptible pour l'auditeur (procédé HE AAC v2 en tant que procédé de codage complémentaire pour DAB+). Trains de séquence audio ("Audio Stream") Les trains de séquence audio sont, dans le cas de la radio numérique, des flux de données continus, qui contiennent des trains MPEG 1 Audio Layer 2 et décrivent ainsi des informations acoustiques. Ce procédé permet de transmet- tre les programmes radio habituels et de les écouter côté réception. La radio numérique ne vous apporte pas seule- ment une radio dans une excellente qualité sonore, mais également des informations supplémentaires. Ces informa- tions peuvent se rapporter au programme en cours (DLS, p. ex. titre, interprète) ou être indépendantes de celui-ci (p. ex. informations, météo, trafic, conseils). Réception radio DAB Sélection et recherche de service L'appareil démarre automatiquement la recherche de sta- tions lorsqu'il est enclenché. Si aucune station n'est reçue, alors "Service indisponible" apparaît sur l'afficheur. Ceci signifie qu'aucune réception, ou seulement une réception très faible, n'est possible. Dans ce cas, vous devriez chan- ger d'emplacement.Comment utiliser l'appareil en mode DAB
Comment utiliser l'appareil en mode DAB Exécution d'une recherche automati- que DAB La recherche automatique "Recherche totale" balaye tous les canaux DAB bande III et trouve ainsi toutes les stations, qui sont émises dans la zone de réception. Pressez la touche SCAN 3. Alternative : Pressez la touche MENU / INFO 6 et maintenez la touche enfoncée. Le menu s'ouvre. < Recherche automatique complète > s'affiche. Validez en pressant la touche ENTER 8. La recherche démarre, la barre de progression ap- paraît à l'affichage. Vous pouvez vérifier les stations trouvées sur l'ap- pareil. Pour ce faire, pressez ▹ 7, 9. Pour sélectionner une station, pressez la touche ENTER 8. La recherche automatique complète ajoute les stations trouvées. Pour supprimer toutes les stations déjà enre- gistrées, vous devez rétablir les réglages d'usine de l'ap- pareil. Remarque : Après env. 30 secondes sans actionnement de touche, la radio revient automatiquement à la station précédente. Si aucune station n'est trouvée, contrôlez l'antenne té- lescopique 1, dépliez-la sur toute sa longueur. Changez le cas échéant l'emplacement de l'appareil. Vérifiez si des stations de radio numérique émettent dans votre région. Recherche manuelle de stations Pressez la touche MENU / INFO 6 et maintenez la touche enfoncée. Le menu s'ouvre. A l'aide des touches ▹ 7, 9, sélectionnez < Réglage manuel >. Validez en pressant ENTER 8. La sélection manuelle des stations est active. Appuyez sur les touches ▹ 7, 9 pour commuter entre les canaux 5A à 13 F et leurs fréquences. Confirmez avec ENTER 8. La barre indiquant l'inten- sité du signal apparaît. Si un ensemble est trouvé sur l'un des canaux DAB, le nom apparaît à l'affichage. Les stations sont mé- morisées automatiquement. Le canal 5C émet p. ex. les programmes diffusés à l'échelle nationale. Voir aussi : http://www.digitalradio.de/Comment utiliser l'appareil en mode DAB
Mémorisation de stations DAB La mémoire de programmes peut mémoriser jusqu'à 10 stations dans la plage DAB. Remarque : Les stations restent mémorisées même en cas de cou- pure de courant. Réglez la station souhaitée. Pressez la touche PRESET 10 et maintenez-la en- foncée. < Enregistrer P1 > clignote. Sélectionnez l'emplacement mémoire à l'aide des touches ▹ 7, 9 et validez au moyen de ENTER 8. La station est mémorisée sur l'emplacement mémoi- re. Programme # enreg s'affiche. sélection de station PRESET Pressez brièvement la touche PRESET 10. < Appel progr > s'affiche. Sélectionnez l'emplacement mémoire ou la station à l'aide des touches ▹ 7, 9 et validez au moyen de ENTER 8. Activer apparaît. La station est reprodui- te. (Vide) apparaît si vous n'avez pas mémorisé de station sur l'emplacement programme sélectionné. Effacement d'un emplacement de program- me mémorisé Mémorisez la nouvelle station sur l'emplacement de mémoire respectif. Défilement entre les stations Parcourez la liste des stations avec les touches ▹ 7, 9 et activez la station avec la touche ENTER 8. affichage d'informations Une pression répétée et brève sur la touche MENU / INFO 6 permet de commuter entre les différentes in- formations telles que l'heure, la date, la fréquence, le débit binaire audio, l'intensité du signal, les infor- mations DLS, le type de programme ou le nom mul- tiplexe (ensemble). Voir p. 22. Intensité du signal: Le repère 1 indique le niveau nécessaire. Le repère 2 indique le niveau actuel. Les stations, dont l'intensité du signal se situe sous le niveau nécessaire, n'émettent pas un signal suffi- sant.Mode FM
Mode FM Utilisation de la radio FM Commutez en mode radio FM à l'aide de la touche MODE 4. A cette fin, appuyez de façon répétée sur la touche. "FM“ apparaît brièvement sur l'afficheur, puis la fréquen- ce, si une station est reçue. En cas de réception d'un signal RDS, le nom de la stati- on émettrice et, le cas échéant, le texte radio apparais- sent. En cas de réception d'un signal RDS, l'heure est réglée automatiquement Orientez l'antenne télescopique et déployez-la sur toute sa longueur. Sélection manuelle des stations Pressez ▹ 7, 9 en mode FM pour régler la station souhaitée. La fréquence est affichée. Chaque pres- sion sur la touche modifie la fréquence par pas de 0,05 MHz. Sélection automatique des stations Appuyez de façon prolongée sur SCAN 3 ou sur l'une des touches ▹ 7, 9 pour démarrer la recher- che automatique de stations. La fréquence des sta- tions défile vers le haut / vers le bas sur l'afficheur. Si une station FM avec un signal suffisant est trouvée, la recherche automatique est arrêtée et la station est re- produite. En cas de réception d'une station RDS, le nom de la station émettrice et, le cas échéant, le texte radio appa- raissent. Dans le menu, vous pouvez régler la sensibilité de la recherche automatique de stations. Remarque : Pour le réglage de stations plus faibles, veuillez utiliser la sélection manuelle des stations. Dans le menu < Réglage recherche >, vous pouvez régler si la sélection automatique des stations ne recher- che que des stations à forte émission (Stations fortes) ou recherche toutes les stations (Toutes les stations).Mode FM
Réglage mono / stéréo Vous pouvez choisir si les stations radio sont reçues en mode stéréo ou en mono via le casque d'écoute. Si les signaux sont faibles, il est recommandé de passer sur mono (réglage : Uniquement mono). Pressez la touche MENU / INFO 6 et maintenez-la enfoncée. Le menu s'ouvre. Relâchez la touche Pressez ▹ 7, 9 pour sélectionner Réglage audio. Validez en pressant ENTER 8. Pressez ▹ 7, 9 pour sélectionner <Stéréo possi- ble> ou < Uniquement Mono >. Validez en pressant ENTER 8. Mémorisation de stations (PRESET) Réglez la station souhaitée. Pressez la touche PRESET 10 et maintenez-la en- foncée. < Enregistrer P1 > clignote. Sélectionnez l'emplacement mémoire à l'aide des touches ▹ 7, 9 et validez au moyen de ENTER 8. La station est mémorisée sur l'emplacement mémoi- re. Programme # enreg s'affiche. Sélection de station PRESET Pressez brièvement la touche PRESET 10. < Appel progr > s'affiche. Sélectionnez l'emplacement mémoire ou la station à l'aide des touches ▹ 7, 9 et validez au moyen de ENTER 8. Activer apparaît. La station est reprodui- te. (Vide) apparaît si vous n'avez pas mémorisé de station sur l'emplacement programme sélectionné. Effacement d'un emplacement de program- me mémorisé Mémorisez une nouvelle station sur la touche PRESET respective.Commande par menus
Commande par menus Restauration des réglages usine de l'appareil Si vous changez l'emplacement de l'appareil, p. ex. en cas de déménagement, les stations DAB mémorisées ne pourront probablement plus être réceptionnées. A l'aide de la restauration des réglages usine, vous pouvez dans ce cas effacer toutes les stations mémorisées, afin de démarrer en même temps un nouvelle recherche auto- matique de stations. Pressez la touche MENU / INFO 6 et maintenez-la enfoncée. Le menu s'ouvre. Relâchez la touche. A l'aide des touches ▹ 7, 9, sélectionnez < Sys- tème > , puis < Réglages usine >. Confirmez à chaque fois avec la touche ENTER 8. Confirmez l'interrogation Oui <Non> en sélection- nant <Oui> et validez. Remarque : Toutes les stations préalablement mémorisées sont effa- cées. La remise en marche est suivie d'une recherche automatique. Affichage de la version logicielle Pressez la touche MENU / INFO 6 et maintenez-la enfoncée. Le menu s'ouvre. Relâchez la touche. A l'aide des touches ▹ 7, 9, sélectionnez < Sys- tème > , puis < Version logicielle >. Confirmez à chaque fois avec la touche ENTER 8. Pressez de nouveau MENU / INFO 6 pour quitter l'affichage. Réglage manuel de la date et de l'heure Pressez la touche MENU / INFO 6 et maintenez-la enfoncée. Le menu s'ouvre. Relâchez la touche. Pressez ▹ 7, 9 pour sélectionner < Système > , puis < Heure > et < Réglage de la date et de l'heu- re >. Confirmez à chaque fois avec la touche ENTER
A l'aide des touches ▹ 7, 9 , réglez d'abord les heures, puis validez avec ENTER 8. Réglez les minutes à l'aide des touches ▹ 7, 9 . Confirmez avec ENTER 8. Réglez ensuite la date de la même manière.Commande par menus
L'appareil est livré avec le réglage < Mise à jour autom > "Mise à jour tous" actif dans le menu "Heure". Ainsi, après avoir réglé une station DAB ou FM, la date et l'heure sont actualisées automatiquement. Vous pouvez modifier ce réglage ou le désactiver en sélectionnant "Pas de mise à jour". Remarque : Vous pouvez régler le format de l'heure avec l'option < Réglage 12 / 24 h >. Vous pouvez régler l'affichage de la date avec l'option < Régl. format date >. Utilisation de la fonction SLEEP (arrêt différé) Vous pouvez régler le laps de temps au bout duquel l'appareil s'éteint par pas de 15 à 90 minutes. Pressez la touche MENU / INFO 6. Pressez ▹ 7, 9 pour sélectionner < Système > , puis < SLEEP >. Validez chaque fois en pressant ENTER 8. A l'aide des touches ▹ 7, 9, réglez la durée d'arrêt différé (Sleep) restante. Validez en pressant ENTER
Le symbole d'arrêt différé “ZZZ” apparaît en haut à gau- che sur l'afficheur. L'appareil s'éteint automatiquement après l'écoulement de la durée réglée.Nettoyage de l'appareil
Nettoyage de l'appareil Electrocution ! Afin d'éviter le risque d'un choc électrique, ne lavez pas l'appareil avec un chiffon mouillé ou sous l'eau courante. Avant d'effectuer le nettoyage, débranchez la fiche sec- teur. ATTENTION ! N'utilisez pas d'éponge à gratter, de poudre à récurer ni de solvant tel que l'alcool ou l'essence. Nettoyez le boîtier à l'aide d'un chiffon doux légère- ment humide. Appel des affichages d'informations Une pression sur la touche MENU / INFO 6 vous permet d'afficher les informations suivantes :
Mode DAB Mode FM DLS : texte défilant avec des informations supplémentai res, qui sont le cas échéant mises à dis- position par les stations Titres de chansons, nouvelles, événements, etc. Texte radio RDS Intensité du signal Type de programme Type de programme Fréquence Ensemble/Multiplexe Nom de groupe Info audio (Stéréo/Mono) Fréquence Etat de charge de l'accu- mulateur Erreur signal Heure Audio Bit Rate / Encoding Etat de charge de l'accumulateur Heure Date DateElimination des dérangements
Elimination des dérangements Si l'appareil ne fonctionne pas comme prévu, contrôlez- le au moyen des tableaux suivants. Si vous ne pouvez pas éliminer le défaut, même après les contrôles décrits, veuillez contacter le fabricant. Problèmes avec la radio Problème Cause possible / remède L'appareil ne reçoit aucune station. L'appareil ne se trouve pas en mode radio. Pressez la touche MODE. D'autres appareils, p. ex. un téléviseur, perturbent la réception. Eloignez davantage la radio de ces appa- reils. Les accumulateurs sont vides. Chargez les accumulateurs. Le son est faible ou de mauvaise qualité. L'antenne n'est pas déployée ou n'est pas orientée correctement. Sortez l'antenne. Tournez l'antenne afin d'améliorer la récep- tion. Problèmes avec l'appareil Problème Cause possible / remède L'appareil ne peut pas être mis en mar- che. L'appareil n'est pas alimenté en courant. Bloc d'alimentation : Raccordez correctement le câble USB au moyen du bloc d'alimentation à la prise sec- teur. Utilisez éventuellement une autre prise de courant. Ou : reliez l'appareil à un ordina- teur au moyen du câble USB. Fonctionnement sur piles : Chargez les accumulateurs. Aucun son n'est audible. Augmentez le volume. Retirez la prise pour casque de l'appareil si vous souhaitez écouter par les haut-parleurs. Le cas échéant, la source appropriée n'est pas sélectionnée. Un bruit parasite est audible. A proximité de l'appareil, un téléphone porta- ble ou un autre appareil émet des ondes radio parasites. Eloignez le téléphone portable ou l'appareil de l'environnement de la chaîne. D'autres dérange- ments de fonction- nement, des bruits forts ou un dérange- ment de l'afficheur apparaissent. Des composants électroniques de l'appareil sont perturbés. Bloc d'alimentation : Débranchez la fiche secteur. Laissez l'appa- reil séparé de la source de courant pendant env. 10 secondes. Raccordez à nouveau l'appareil ou replacez les piles. L'afficheur n'est pas activé. Les touche ne réagissent pas. Désactiver le verrouillage des touches HOLD. Appuyer sur le bouton de réinitialisation (Reset). Remettez l'appareil en marche.Caractéristiques techniques
Caractéristiques techniques Dimensions de l'appareil (largeur x hauteur x profon- deur) 128 mm x 64 mm x 28 mm Poids : env. 160 g Alimentation électrique : Sortie : DC 5 V, 1 A Puissance absorbée en mode veille < 0,5 W Bloc accumulateur : Li-Po, 3,7 V, 1350 mAh Durée de fonctionnement env. 10 heures à volume sonore de 50 % Puissance de sortie : 1,2 W sinus Conditions ambiantes : +5 °C à +35 °C 5 % à 90 % d'humidité relative (sans condensation) Fréquences de réception de la radio : Analogique Bande numérique III Antenne :
FM 87,5–108 MHz DAB 174–240 MHz Antenne télescopique DAB/FM Prise de raccordement de casque : 3,5 mm Sous réserve de modifications techniques et d'erreurs. Les mesures sont approximatives. Directives et normes Ce produit est conforme aux directives suivantes : 2014/35/UE / 2014/30/UE et à la directive sur le marquage CE.Comment contacter le fabricant
Comment contacter le fabricant DGC GmbH Graf-Zeppelin-Str. 7 D-86899 Landsberg www.dual.de Consignes d'élimination Elimination de l'emballage Votre nouvel appareil a été protégé par un emballage lors de son acheminement. Tous les matériaux utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous en les éliminant dans le respect de l'environ- nement. Concernant les moyens actuels d'élimination des déchets, informez-vous auprès de votre revendeur ou concernant votre installation de gestion de déchets communale. Les piles doivent être retirées de l'appareil avant l'élimination de celui-ci. Risque d'étouffement ! Ne cédez pas l'emballage et ses éléments à des enfants. Danger d'étouffement par les films ou d'autres matériaux d'emballage. Elimination de l'appareil Les appareils usagés ne sont pas des déchets sans va- leur. Une élimination des déchets respectueuse de l'envi- ronnement permet de récupérer de précieuses matières premières. Renseignez-vous à la mairie ou à la commu- ne de votre ville sur les possibilités offertes pour éliminer votre appareil correctement et en respectant l'environ- nement.
Danger de mort ! Débranchez la fiche secteur sur les appareils qui ne sont plus utilisés. Déconnectez le câble d'alimentation et dé- branchez-le avec la fiche. Cet appareil est marqué selon la directive 2002/96/CE concernant les appareils électriques et électroniques usagés (DEEE). Ce produit, arrivé en fin de vie, ne doit pas être éliminé par le biais des ordures ménagères ordinaires ; il doit être remis à un point de collecte prévoyant le recyclage d'appareils élec- triques et électroniques. Le symbole figurant sur le produit, dans le manuel d'utilisation ou sur l'emballage, attire votre attention à cet égard. Les matériaux sont recyclables selon leur marquage. Avec la réutilisation, le recyclage des maté- riaux ou d'autres formes de recyclage d'appareils usagés, vous apportez une contribution importante à la protection de notre environnement.
