Caractéristiques techniques	Commutateur de sécurité XCKM, type de contact : 1NO + 1NC, tension nominale : 250V AC, courant nominal : 10A, degré de protection : IP67.
Utilisation	Conçu pour des applications industrielles, notamment pour la sécurité des machines et des équipements.
Maintenance et réparation	Vérifier régulièrement l'état des contacts et des connexions électriques. Remplacer les pièces usées ou endommagées.
Sécurité	Respecter les normes de sécurité en vigueur lors de l'installation et de l'utilisation. Prévoir des dispositifs de protection appropriés.
Informations générales	Produit de la marque Schneider Electric, conçu pour une longue durée de vie et une fiabilité accrue dans des environnements exigeants.

FOIRE AUX QUESTIONS - XCKM3902H29EX SCHNEIDER

Quel type de courant le commutateur SCHNEIDER XCKM3902H29EX peut-il supporter ?

Le commutateur SCHNEIDER XCKM3902H29EX est conçu pour supporter des courants alternatifs et continus jusqu'à une certaine limite spécifiée dans la documentation technique.

Comment installer le commutateur SCHNEIDER XCKM3902H29EX ?

Pour installer le commutateur, assurez-vous de couper l'alimentation électrique, puis suivez le schéma de câblage fourni dans le manuel d'utilisateur. Fixez le commutateur à la surface prévue en utilisant les vis appropriées.

Que faire si le commutateur ne fonctionne pas après l'installation ?

Vérifiez d'abord que l'alimentation électrique est correctement connectée et que le commutateur est en position ON. Si le problème persiste, consultez le manuel pour des instructions de dépannage supplémentaires.

Le SCHNEIDER XCKM3902H29EX est-il compatible avec des environnements extérieurs ?

Oui, le commutateur est conçu pour être utilisé dans des environnements extérieurs, mais il doit être installé dans un boîtier de protection approprié pour résister aux intempéries.

Quels sont les dimensions du commutateur SCHNEIDER XCKM3902H29EX ?

Les dimensions exactes sont spécifiées dans le manuel d'utilisateur. Assurez-vous de vérifier ces mesures pour garantir un ajustement correct lors de l'installation.

Comment nettoyer le commutateur sans l'endommager ?

Utilisez un chiffon doux et sec pour nettoyer le commutateur. Évitez les produits chimiques agressifs ou les nettoyants abrasifs qui pourraient endommager la surface.

Où puis-je trouver des pièces de rechange pour le commutateur ?

Les pièces de rechange peuvent être commandées auprès de votre distributeur local SCHNEIDER ou via le site Web officiel de SCHNEIDER.

Le commutateur est-il couvert par une garantie ?

Oui, le commutateur SCHNEIDER XCKM3902H29EX est généralement couvert par une garantie limitée. Consultez la documentation fournie pour les détails spécifiques sur la durée et les conditions de garantie.

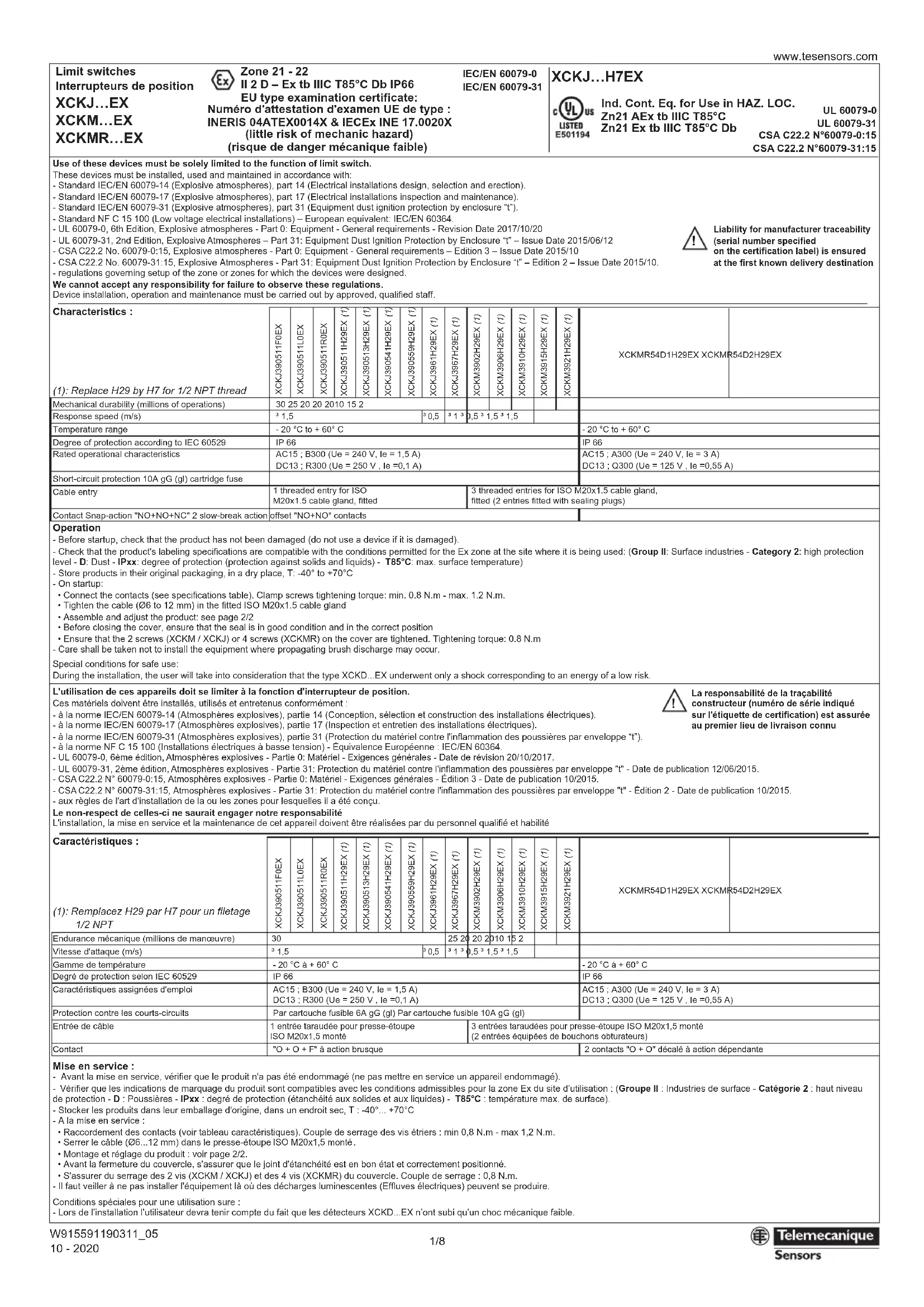

MODE D'EMPLOI XCKM3902H29EX SCHNEIDER

(1) ³ 1,5³ 0,5³ 1 ³ 0,5 ³ 1,5 ³ 1,530 25 20 20 2010 15 2XCKMR54D1H29EX XCKMR54D2H29EX Operation L'utilisation de ces appareils doit se limiter à la fonction d'interrupteur de position. Ces matériels doivent être installés, utilisés et entretenus conformément : - à la norme IEC/EN 60079-14 (Atmosphères explosives), partie 14 (Conception, sélection et construction des installations électriques). - à la norme IEC/EN 60079-17 (Atmosphères explosives), partie 17 (Inspection et entretien des installations électriques). - à la norme IEC/EN 60079-31 (Atmosphères explosives), partie 31 (Protection du matériel contre l'inflammation des poussières par enveloppe “t”). - à la norme NF C 15 100 (Installations électriques à basse tension) - Équivalence Européenne : IEC/EN 60364. - UL 60079-0, 6ème édition, Atmosphères explosives - Partie 0: Matériel - Exigences générales - Date de révision 20/10/2017. - UL 60079-31, 2ème édition, Atmosphères explosives - Partie 31: Protection du matériel contre l'inflammation des poussières par enveloppe "t" - Date de publication 12/06/2015. - CSA C22.2 N° 60079-0:15, Atmosphères explosives - Partie 0: Matériel - Exigences générales - Édition 3 - Date de publication 10/2015. - CSA C22.2 N° 60079-31:15, Atmosphères explosives - Partie 31: Protection du matériel contre l'inflammation des poussières par enveloppe "t" - Édition 2 - Date de publication 10/2015. - aux règles de l'art d'installation de la ou les zones pour lesquelles il a été conçu. Le non-respect de celles-ci ne saurait engager notre responsabilité L'installation, la mise en service et la maintenance de cet appareil doivent être réalisées par du personnel qualifié et habilité - Avant la mise en service, vérifier que le produit n'a pas été endommagé (ne pas mettre en service un appareil endommagé). - Vérifier que les indications de marquage du produit sont compatibles avec les conditions admissibles pour la zone Ex du site d’utilisation : (Groupe II : Industries de surface - Catégorie 2 : haut niveau de protection - D : Poussières - IPxx : degré de protection (étanchéité aux solides et aux liquides) - T85°C : température max. de surface). - Stocker les produits dans leur emballage d'origine, dans un endroit sec, T : -40°... +70°C - A la mise en service :

• Raccordement des contacts (voir tableau caractéristiques). Couple de serrage des vis étriers : min 0,8 N.m - max 1,2 N.m.

• Serrer le câble (Ø6...12 mm) dans le presse-étoupe ISO M20x1,5 monté

• Montage et réglage du produit : voir page 2/2.

• Avant la fermeture du couvercle, s'assurer que le joint d'étanchéité est en bon état et correctement positionné.

• S'assurer du serrage des 2 vis (XCKM / XCKJ) et des 4 vis (XCKMR) du couvercle. Couple de serrage : 0,8 N.m. - Il faut veiller à ne pas installer l'équipement là où des décharges luminescentes (Effluves électriques) peuvent se produire. Conditions spéciales pour une utilisation sure : - Lors de l’installation l’utilisateur devra tenir compte du fait que les détecteurs XCKD...EX n’ont subi qu’un choc mécanique faible. La responsabilité de la traçabilité constructeur (numéro de série indiqué sur l'étiquette de certification) est assurée au premier lieu de livraison connu Caractéristiques : Entrée de câbleIP 66Vitesse d'attaque (m/s)- 20 °C à + 60° CIP 66- 20 °C à + 60° CGamme de températureDegré de protection selon IEC 60529AC15 ; B300 (Ue = 240 V, Ie = 1,5 A)DC13 ; R300 (Ue = 250 V , Ie =0,1 A)AC15 ; A300 (Ue = 240 V, Ie = 3 A)DC13 ; Q300 (Ue = 125 V , Ie =0,55 A)Caractéristiques assignées d'emploiProtection contre les courts-circuitsPar cartouche fusible 6A gG (gl) Par cartouche fusible 10A gG (gl)3 entrées taraudées pour presse-étoupe ISO M20x1,5 monté(2 entrées équipées de bouchons obturateurs)1 entrée taraudée pour presse-étoupeISO M20x1,5 montéContact "O + O + F" à action brusque 2 contacts "O + O" décalé à action dépendante Endurance mécanique (millions de manœuvre)XCKJ390511H29EX (1)

Min. : 0,8Nm Max. : 1,2 Nm

Avant chaque remise en service se conformer au chapitre "Mise en service" folio 1/2.La périodicité des phases de maintenance et d'entretien doit être définie suivant l'environnement et les variations climatiques.- Ne pas ouvrir les appareils sous tension. Eviter toute formation de couche de poussières : effectuer un nettoyage périodique par aspiration avec des moyens appropriés à la zone.- L'appareil doit être nettoyé avec un chiffon humide. L'air comprimé ne doit pas être utilisé.- Vérifier l'état des supports de fixation.- La vérification des points suivants doit être effectuée au moins une fois par an ou en cas d'arrêt prolongé : • l'ensemble des parties externes ne doit pas être endommagé. • si l'interrupteur de position est endommagé, il devra être remplacé • tous les 100 000 cycles de manœuvre ou toutes les 10 000 heures : l'état et le fonctionnement desorganes d'actionnement.Si l'un des éléments vérifié est défaillant, procéder impérativement à son remplacement. Dans le cas d'un fonctionnement aux limites de température (-20° C...+60° C) et d'humidité(50 et 95 % humidité relative), vérifier régulièrement l'étanchéité des organes de connexion. Mise en place de la tête Contacts non interchangeablesMaintenance et entretien :Mise en œuvre électriqueXCKM...EX / XCKMR...EX :(1) 3 trous taraudés : 1 avec presse-étoupeISO M20x1,5 monté, 2 avec bouchons obturateurs certifiés. (2) 2 trous de centrage Ø 3,9 ± 0,2, axe des trous de fixation du couvercle.(3) 2 trous oblongs XCKM...EX Ø 5.2 x 6.2 XCKMR...EX Ø 6.5 x 6.2Ouvrir le couvercle et raccorder le contact suivant le schéma. Refermer le couvercle en s'assurant que les joints sont bien positionnés.XCKM / XCKJ : Contact tripolaire “O+O+F” à action brusqueXCKMR : 2 contacts bipolaires “O+O” décalés à action dépendante Les contacts A et B ne sont pas interchangeables (disfonctionnement du produit) Triangle repère situé sur le dessus de la tête Einbau, AbmessungenAnschluss an die Gehäuseerde
