LV480750 - Commutateur SCHNEIDER - Notice d'utilisation et mode d'emploi gratuit

Marque	Schneider
Modèle	LV480750
Type de produit	Commutateur sectionneur à fusibles
Nombre de pôles	3 pôles
Tension nominale	400 V AC
Courant nominal	32 A
Pouvoir de coupure	6 kA
Dimensions (L × H × P)	18 mm × 90 mm × 70 mm
Poids	0,1 kg
Matériau du boîtier	Plastique auto-extinguible
Indice de protection	IP20
Température de fonctionnement	-25°C à +70°C
Fonctions principales	Sectionnement, coupure en charge, protection par fusibles
Type de fusibles compatibles	aM ou gG (10×38 mm)
Section de câble maxi	6 mm² rigide / 4 mm² souple
Fixation	Rail DIN 35 mm
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif. Vérifier périodiquement le serrage des connexions.
Sécurité	Couper l'alimentation avant toute intervention. Utiliser des outils isolés. Porter des gants de protection.
Pièces détachées et réparabilité	Fusibles de rechange disponibles. Le remplacement des fusibles est simple et ne nécessite pas d'outil.
Garantie	2 ans (selon conditions générales)

FOIRE AUX QUESTIONS - LV480750 SCHNEIDER

Quelle est la tension nominale du commutateur Schneider LV480750 ?

La tension nominale est de 400 V AC. Il convient pour les réseaux triphasés standards.

Quel type de fusibles utiliser avec ce commutateur sectionneur ?

Ce modèle accepte les fusibles de type aM ou gG au format 10×38 mm. Le calibre doit correspondre au courant nominal de l'installation.

Le LV480750 est-il compatible avec les rails DIN ?

Oui, il se fixe sur un rail DIN 35 mm standard, ce qui facilite son installation dans une armoire électrique.

Quelle est la section de câble maximale admissible ?

La section maximale est de 6 mm² pour les conducteurs rigides et 4 mm² pour les conducteurs souples.

Comment entretenir le commutateur ?

Nettoyez-le avec un chiffon sec et non abrasif. Vérifiez régulièrement le serrage des connexions et l'état des fusibles.

Quelles sont les précautions de sécurité à respecter ?

Avant toute intervention, coupez l'alimentation électrique. Utilisez des outils isolés et portez des gants de protection.

Ce commutateur peut-il être utilisé pour la coupure en charge ?

Oui, le LV480750 est conçu pour le sectionnement et la coupure en charge jusqu'à son courant nominal.

Où puis-je trouver les fusibles de rechange ?

Les fusibles de type aM/gG 10×38 mm sont disponibles chez la plupart des distributeurs de matériel électrique. Référez-vous au calibre adapté à votre circuit.

Quelle est la durée de vie estimée du commutateur ?

La durée de vie dépend des conditions d'utilisation, mais il est conçu pour plus de 10 000 manœuvres mécaniques à pleine charge.

Le produit est-il garanti ?

Oui, le commutateur Schneider LV480750 bénéficie d'une garantie de 2 ans contre les défauts de fabrication, conformément aux conditions générales.

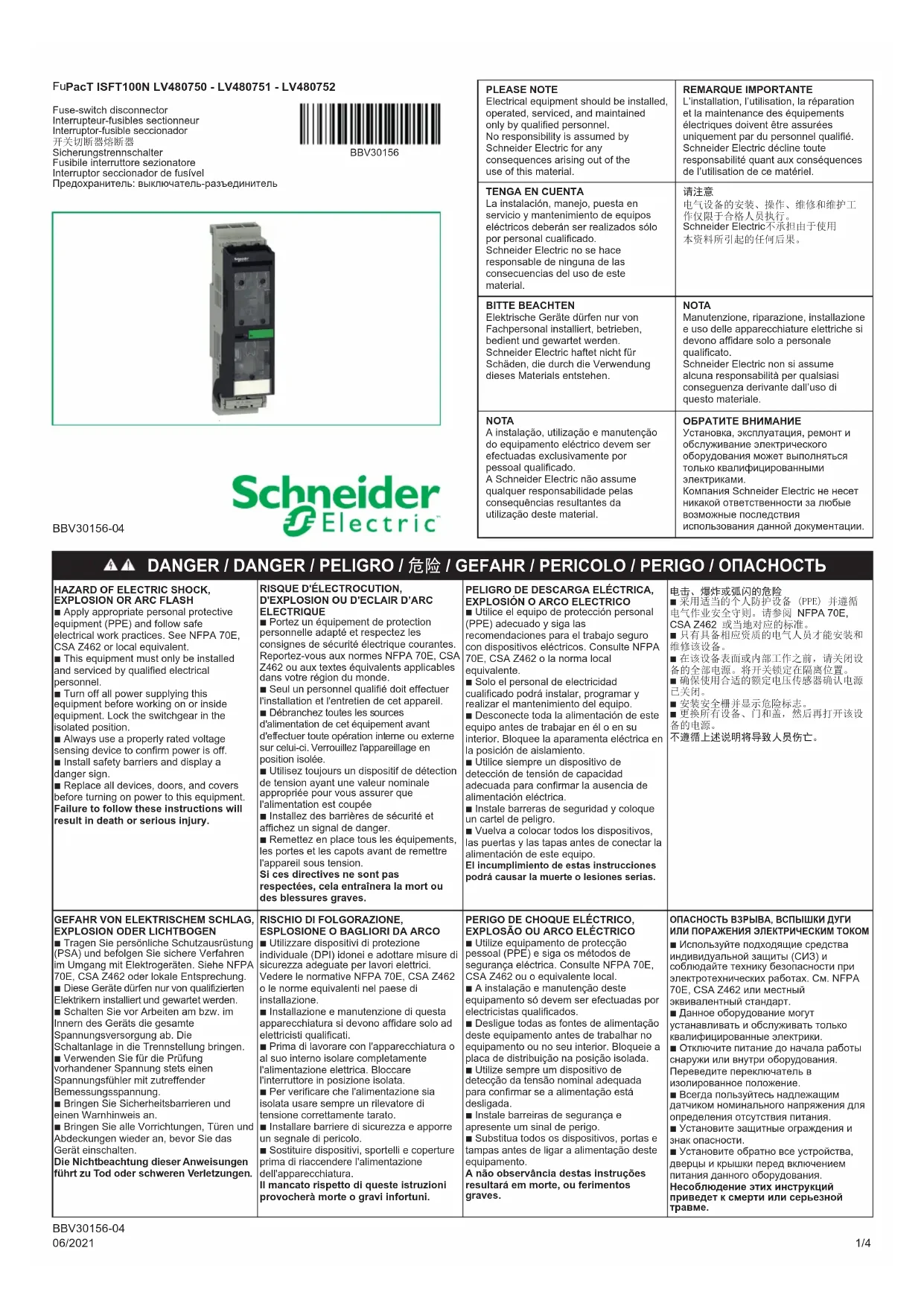

MODE D'EMPLOI LV480750 SCHNEIDER

Interrupteur-fusibles sectionneur

Interruptor-fusible seccionador

开关切断器熔断器

35 rue Joseph Monier

CS 30323

F - 92506 Rueil Malmaison Cedex

www.se.com
