LV480751 - Commutateur SCHNEIDER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur / Interrupteur-fusibles sectionneur
Marque	Schneider
Modèle	LV480751
Fonction principale	Sectionnement et protection des circuits électriques
Nombre de pôles	3 pôles
Tension nominale	400 V AC
Courant nominal	63 A
Pouvoir de coupure	Conforme à la norme IEC 60947-3
Indice de protection	IP20
Matériau du boîtier	Plastique ignifugé
Couleur	Blanc ou gris selon version
Dimensions (L x H x P)	Environ 80 x 80 x 60 mm
Poids	Environ 0,2 kg
Température de fonctionnement	-25°C à +60°C
Section de câble maxi	16 mm²
Type de montage	Ensaillie ou saillie
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Consignes de sécurité	Couper l'alimentation avant toute intervention. Confier l'installation à un professionnel.
Pièces détachées disponibles	Oui, contacter le service après-vente Schneider
Garantie	2 ans
Normes	IEC 60947-3, NF C 63-130

FOIRE AUX QUESTIONS - LV480751 SCHNEIDER

Comment installer le commutateur LV480751 ?

L'installation doit être réalisée par un électricien qualifié. Coupez l'alimentation, fixez le commutateur sur le rail DIN ou au fond du boîtier, puis raccordez les conducteurs selon le schéma fourni dans la notice.

Quelle est la tension maximale supportée ?

Le commutateur LV480751 supporte une tension nominale de 400 V AC. Ne pas dépasser cette valeur.

Peut-on utiliser ce commutateur pour un moteur ?

Oui, il convient pour le sectionnement de circuits moteurs. Vérifiez que le courant nominal du moteur est inférieur au calibre du commutateur (63 A).

Que faire si le commutateur ne s'enclenche pas ?

Vérifiez d'abord que l'alimentation est coupée. Assurez-vous que les fusibles sont en bon état et que le mécanisme n'est pas bloqué. Contactez le SAV si le problème persiste.

Est-il compatible avec les fusibles standards ?

Le LV480751 est conçu pour recevoir des fusibles à cartouche de type gG ou aM, selon l'application. Respectez les calibres indiqués.

Faut-il un outillage spécial pour l'installation ?

Un tournevis isolé, une pince à dénuder et éventuellement un multimètre suffisent. Utilisez du matériel aux normes de sécurité.

Puis-je installer ce commutateur en extérieur ?

Ce modèle a un indice de protection IP20, il n'est pas conçu pour l'extérieur. Utilisez un boîtier étanche adapté ou choisissez un modèle IP65.

Comment remplacer les fusibles ?

Coupez l'alimentation ouvrez le capot, retirez les porte-fusibles, remplacez les fusibles défectueux par des modèles identiques (calibre et type), puis refermez.

Y a-t-il un risque de surchauffe ?

En utilisation normale, non. Une surcharge ou un mauvais contact peut provoquer un échauffement. Respectez le courant nominal et serrez correctement les connexions.

La garantie couvre-t-elle les défauts ?

Oui, la garantie 2 ans couvre les défauts de fabrication. Elle ne s'applique pas en cas de mauvaise utilisation ou d'installation non conforme.

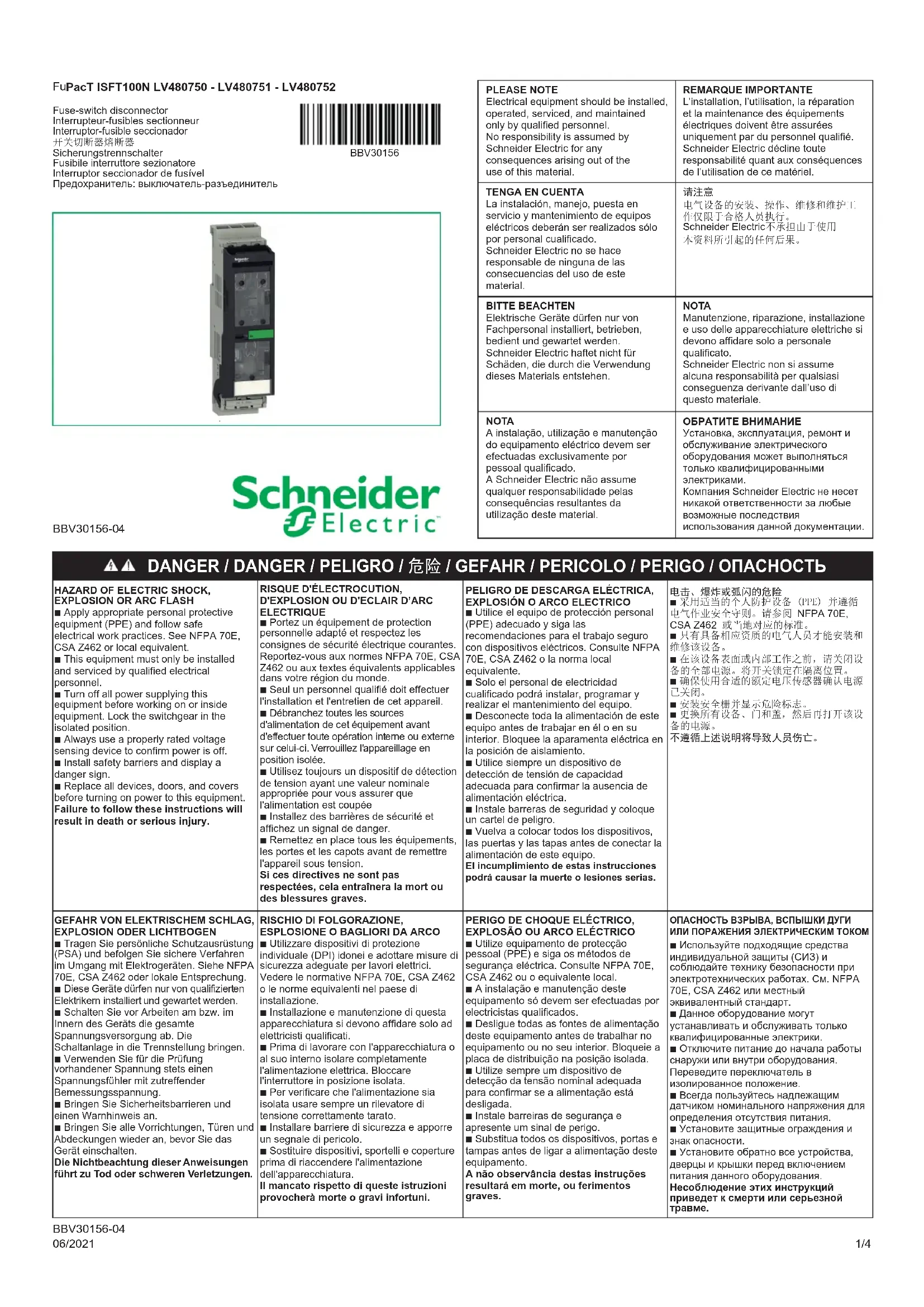

MODE D'EMPLOI LV480751 SCHNEIDER

Interrupteur-fusibles sectionneur

Interruptor-fusible seccionador

开关切断器熔断器

35 rue Joseph Monier

CS 30323

F - 92506 Rueil Malmaison Cedex

www.se.com
