CA-2150 - Recepteur DAP-Audio - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur / Amplificateur de puissance
Marque	DAP-Audio
Modèle	CA-2150

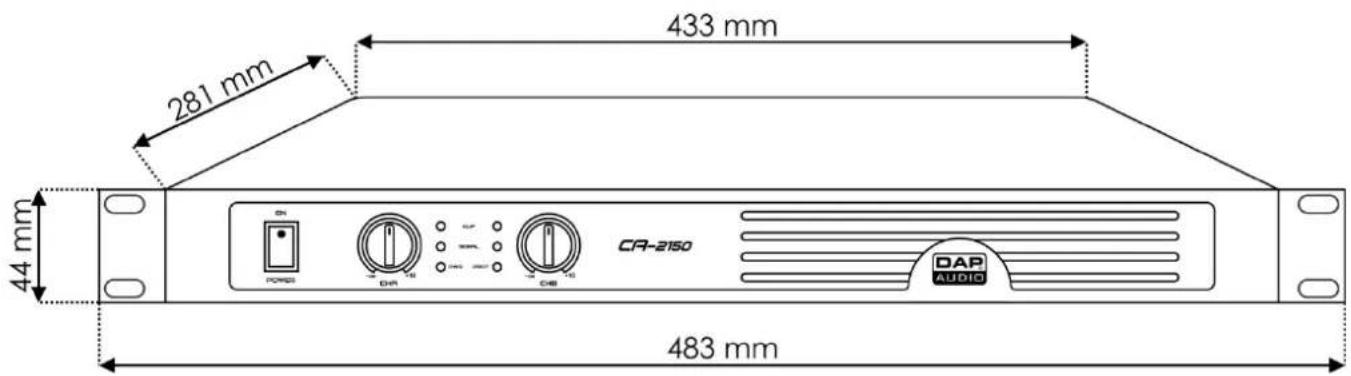

Dimensions (L x l x H)	483 x 281 x 44 mm (19" x 1U)
Poids	3,7 kg
Alimentation	210-240 V CA, 50/60 Hz, 450 W
Fusible	T4AL / 250 V
Technologie d'amplification	Classe D avec alimentation SMPS
Puissance de sortie (stéréo)	2 x 230 W RMS (2 Ω), 2 x 150 W RMS (4 Ω), 2 x 90 W RMS (8 Ω)
Puissance de sortie (pont)	1 x 275 W RMS (4 Ω), 1 x 190 W RMS (8 Ω) - Pont 2 Ω interdit
Réponse en fréquence	20 Hz - 20 kHz, +0/-1 dB
Distorsion harmonique totale (THD)	< 0,1 %
Rapport signal/bruit	> 96 dB A
Diaphonie	> 70 dB
Facteur d'amortissement	> 180
Gain	28 V
Sensibilité d'entrée	0,9 - 1,1 V (+/- 1 dBv)
Impédance d'entrée	20 kΩ (balancé), 10 kΩ (non balancé)
Entrées	XLR 3 broches (balancé/non balancé), Jack 6,3 mm (TRS)
Sorties haut-parleurs	Speakon, Jack 6,3 mm
Modes de sortie	Stéréo, Pont
Protection	Clipping, court-circuit, surchauffe, surcharge, tension DC, démarrage progressif
Refroidissement	Air forcé par ventilateur radial, flux avant vers arrière
Indicateurs LED	CLIP (rouge), SIGNAL (vert), PWR (bleu), PROT (rouge)
Entretien	Nettoyer avec un chiffon humide, ne pas utiliser d'alcool ni de solvants
Garantie	1 an à compter de la date d'achat

FOIRE AUX QUESTIONS - CA-2150 DAP-Audio

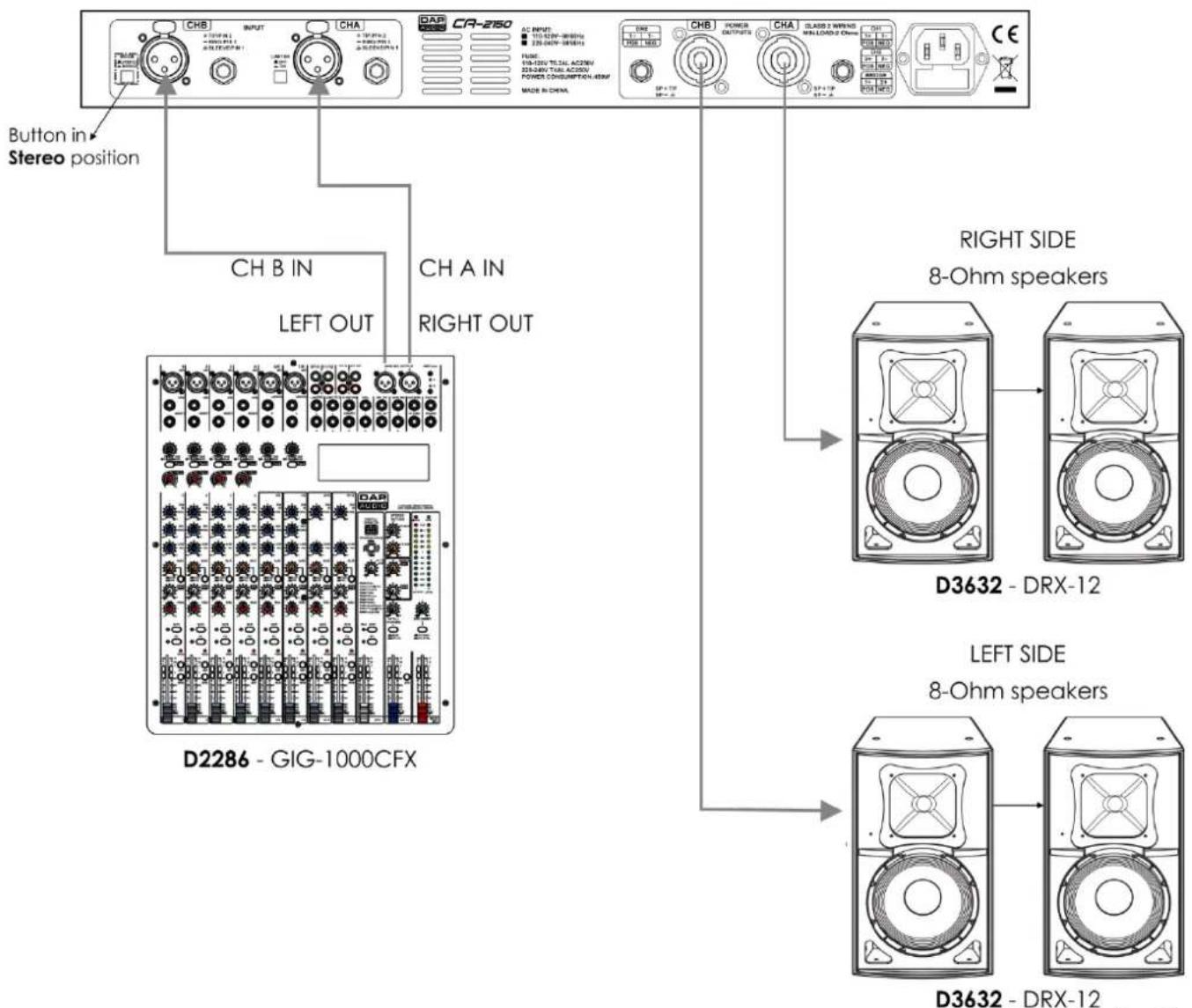

Comment brancher l'amplificateur en mode stéréo ?

En mode stéréo, connectez la source audio aux entrées A (canal gauche) et B (canal droit) via les prises XLR ou Jack. Assurez-vous que le bouton MODE est en position stéréo. Branchez les enceintes sur les sorties Speakon ou Jack correspondant à chaque canal.

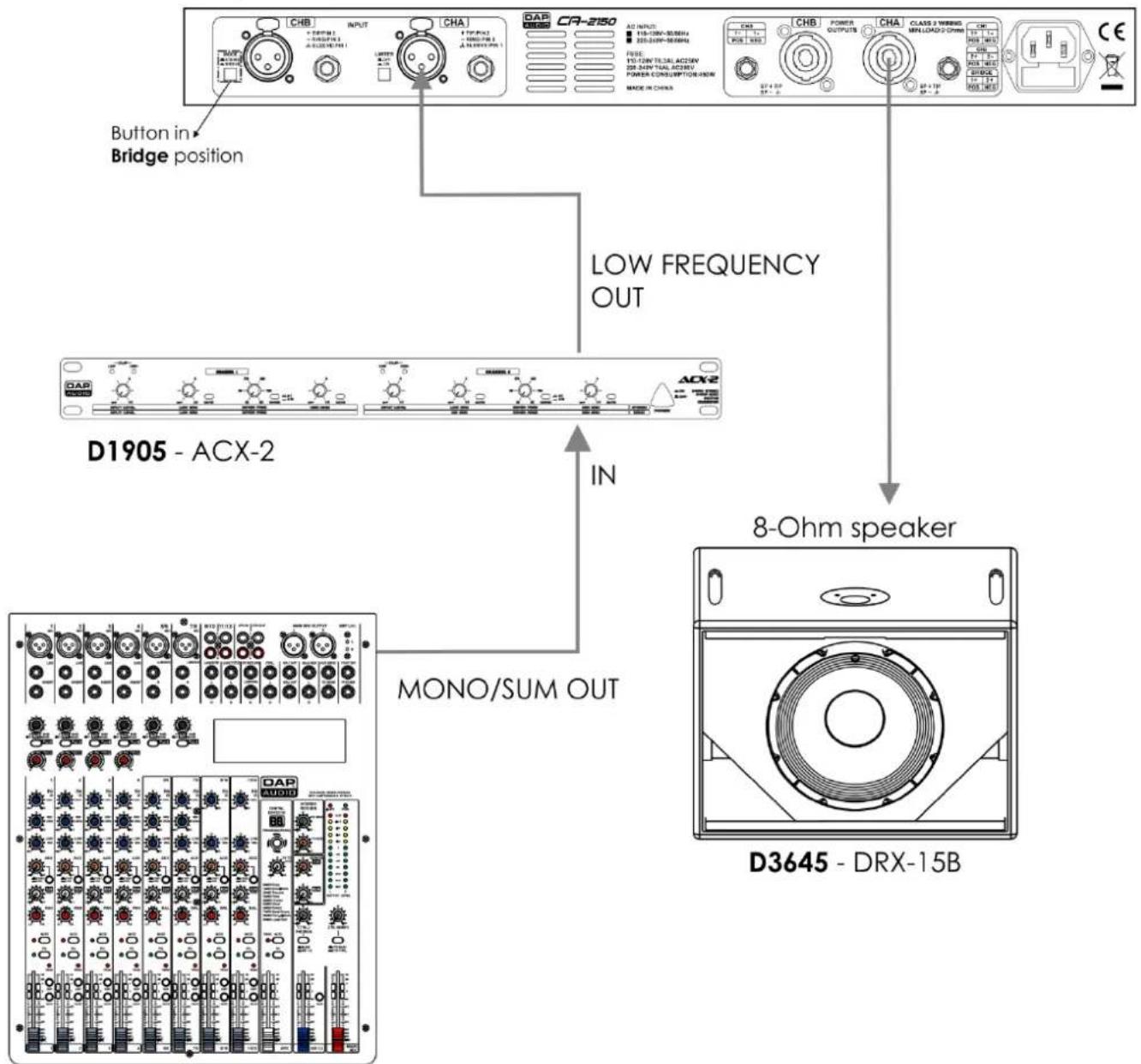

Comment utiliser le mode pont (Bridge) ?

Pour le mode pont, appuyez sur le bouton MODE jusqu'à sélectionner le mode Pont. L'entrée se fait uniquement sur le canal A. La sortie doit être connectée sur la sortie Speakon du canal A en respectant la polarité (broches spécifiques). Attention : le pont 2 Ω est interdit.

Que faire si la LED CLIP s'allume en rouge ?

La LED CLIP indique une distorsion du signal. Réduisez le niveau de sortie de la source audio (table de mixage, lecteur) jusqu'à ce que la LED s'éteigne. Vérifiez également que l'impédance des enceintes est adaptée.

Comment remplacer le fusible ?

Débranchez l'appareil. Utilisez un tournevis à tête plate pour retirer le couvercle du fusible situé sur le panneau arrière. Remplacez le fusible grillé par un fusible de même type : T4AL / 250 V. Remettez le couvercle et rebranchez.

Pourquoi la LED PROT s'allume-t-elle ?

La LED PROT indique que l'amplificateur est en mode protection. Cela peut être dû à une surchauffe, un court-circuit, une surcharge ou une tension DC. Éteignez l'appareil, vérifiez les connexions et l'aération. Réduisez le niveau du signal et améliorez la circulation d'air.

Quelle est la puissance maximale recommandée pour les enceintes ?

La puissance de l'amplificateur doit être de 50 % à 100 % supérieure à la puissance nominale des enceintes. Par exemple, pour des enceintes de 100 W RMS sous 8 Ω, utilisez un ampli de 150 à 200 W RMS sous 8 Ω.

Puis-je utiliser l'amplificateur avec une alimentation 110-120 V ?

Non, le CA-2150 est conçu pour une tension de 210-240 V CA. Vérifiez l'étiquette au dos. Une utilisation sous 110-120 V peut endommager l'appareil.

Comment nettoyer l'amplificateur ?

Débranchez l'appareil. Nettoyez le boîtier avec un chiffon humide. N'utilisez jamais d'alcool, de solvants ou de liquides abrasifs. Ne plongez pas l'appareil dans l'eau.

Quels câbles utiliser pour les signaux non balancés ?

Pour les signaux non balancés, utilisez des câbles Jack 6,3 mm mono (TS) : tip = signal chaud, sleeve = masse. Il est recommandé d'utiliser une boîte de direct (DI) pour équilibrer le signal si nécessaire.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez la connexion secteur, le fusible (voir remplacement) et que l'interrupteur ON/OFF est en position ON. Si rien ne se produit après 30 secondes, débranchez et contactez votre revendeur DAP-Audio.

MODE D'EMPLOI CA-2150 DAP-Audio

Code produit : D4510

Table des matières

Avertissement....2

Consignes de sécurité ....2

Conditions d'utilisation....4

Instructions de renvoi ....5

Réclamations....5

Description du système....6

Panneau avant ....6

Panneau arrière ....7

Installation....8

Réglage et utilisation ....8

Branchement stéréo 8

Branchement en pont 9

Fils de branchement ....10

Entretien....11

Remplacement d'un fusible....11

Résolution des problèmes ....11

Caractéristiques du produit....12

Dimensions....13

Remarques....14

Avertissement

Pour votre propre sécurité, veuillez lire attentivement ce manuel de l'utilisateur!

Consignes de déballage

Dès réception du produit, ouvrir la boîte en carton avec précautions et en vérifier le contenu. Veiller à ce que toutes les pièces s'y trouvent et soient en bon état. Si une pièce a été endommagée lors du transport ou si le carton lui-même porte des signes de mauvaise manipulation, informez-en aussitôt le revendeur et conservez le matériel d'emballage pour vérification. Conserver la boîte en carton et tous les matériaux d'emballage. S'il est nécessaire de renvoyer l'appareil à l'usine, veiller à utiliser la boîte en carton et les matériaux d'emballage d'origine.

Le contenu expédié comprend :

• DAP Audio CA-2150
- Fil d'alimentation Schuko (1,5 m)
- Mode d'emploi

CA-2500 DAP AUDIO

ATTENTION!

Conservez l'appareil à l'abri de la pluie et de l'humidité! Débranchez l'appareil avant d'ouvrir le boîtier!

Consignes de sécurité

Il est essentiel que l'ensemble des personnes participant à l'installation, à l'utilisation et à l'entretien de cet appareil :

• être qualifiée
• suivre les consignes de ce manuel

ATTENTION! Soyez prudent lorsque vous effectuez des opérations. La présence d'une tension dangereuse constitue un risque de choc électrique lié à la manipulation des câbles !

Avant la première mise en marche de votre appareil, assurez-vous qu'aucun dommage n'a été causé pendant le transport.

En cas de dommages, s'adresser au revendeur et ne pas utiliser l'appareil.

Pour conserver votre matériel en bon état et s'assurer qu'il fonctionne correctement et en toute sécurité, il est absolument indispensable pour l'utilisateur de suivre les consignes et avertissements de sécurité de ce manuel.

Veuillez noter que les dommages causés par tout type de modification manuelle apportée au système ne sont en aucun cas couverts par la garantie.

Cet appareil ne contient aucune pièce susceptible d'être réparée par l'utilisateur. S'adresser exclusivement à des techniciens qualifiés pour l'entretien.

IMPORTANT!

Le fabriquant ne sera en aucun cas tenu responsable des dommages causés par l'irrespect de ce manuel ou par des modifications non autorisées du système.

• Laissez le temps à votre appareil de refroidir avant de le nettoyer ou de le réviser.
- Débranchez toujours l'appareil lorsqu'il n'est pas utilisé et avant de le nettoyer ! Prenez soin de manipuler le cordon d'alimentation uniquement par sa fiche. Ne retirez jamais celle-ci en tirant sur le cordon d'alimentation.
- Veillez à toujours faire fonctionner l'appareil une fois sa prise de terre connectée à la masse du système électrique.

- Évitez les flammes et éloignez l'appareil des liquides ou des gaz inflammables.

- Évitez les boucles de masse ! Prenez soin de toujours connecter les amplificateurs et la table de mixage au même circuit électrique afin d'assurer le même type de phase !

- Avant de changer la prise de terre, éteignez toujours votre amplificateur.

- Raccorder des prises de l'amplificateur à des oscilloscopes ou à d'autres équipements de test, alors que l'amplificateur est en mode Pont (Bridge), peut endommager l'amplificateur et l'équipement d'essai.

- Ne connectez pas cet appareil à un groupe de réglage de l'intensité (gradateur).

- Ne soumettez pas les entrées à un niveau de signal plus élevé que celui requis pour faire fonctionner l'équipement à pleine puissance.

• N'insérez pas d'objets dans les orifices d'aération.

- N'ouvrez et ne modifiez pas l'appareil.

• N'ouvrez pas cet appareil. Risque : exposition à des rayonnements dangereux.

- N'allumez et n'éteignez pas le système à des intervalles réduits. Cela pourrait nuire à sa durée de vie.

- Ne posez pas votre équipement à proximité d'une télévision, radio, etc. Vous éviterez ainsi de possibles interférences ou distorsions.

- Si vous heurtez ou laissez tomber l'appareil, débranchez-le immédiatement du courant électrique. Pour des raisons de sécurité, faire inspecter l'équipement par un technicien qualifié avant de le réutiliser.

- Si l'appareil a été exposé à un changement de température extrême (après le transport par exemple), ne pas le mettre immédiatement sous tension. L'eau de condensation résultant de ce changement de température peut endommager l'appareil. Laisser l'appareil hors tension jusqu'à ce qu'il ait atteint la température ambiante.

• Si vous connectez d'autres parties de votre système, faites attention aux boucles de masse.

- Si l'appareil DAP Audio ne fonctionne pas correctement, cesser immédiatement de l'utiliser. Emballez-le correctement (de préférence dans son emballage d'origine) et renvoyez-le à votre revendeur DAP Audio pour révision.

- Dans la configuration du système, la puissance de l'amplificateur doit être de 50 % à 100 % plus élevée que la puissance nominale des haut-parleurs d'une certaine impédance.

- Utilisés normalement, régler le volume sur 0dB.

- Assurez-vous que l'amplificateur soit à faible volume, avant de mettre l'appareil sous tension ou hors tension. Vous éviterez ainsi des fréquences supersoniques qui pourraient abîmer vos enceintes.

- Assurez-vous que la tension disponible n'est pas supérieure à celle indiquée sur le panneau situé à l'arrière.

- Assurez-vous que le fil d'alimentation ne soit pas endommagé ou ne comporte pas d'éraflures. Vérifiez régulièrement l'appareil et le fil d'alimentation.

- Assurez-vous que les signaux arrivant dans le mélangeur soient balancés, afin d'empêcher les parasites.

- Veiller à ne pas utiliser de fils inadaptés ou défectueux.

- Veillez à bien utiliser des boîtes d'injection pour balancer les signaux non balancés afin que tous les signaux entrants soient clairs.

- Ne mettez jamais en contact le cordon d'alimentation avec d'autres fils ! Manipulez le cordon d'alimentation et tous les fils au courant secteur avec une extrême prudence !

• N'enlevez jamais l'étiquetage informatif et les avertissements indiqués sur l'appareil.

- Ne couvrez jamais le contact de masse avec quoi que ce soit.

- Utilisez l'appareil uniquement dans des espaces intérieurs et évitez de le mettre en contact avec de l'eau ou tout autre liquide.

• Veuillez lire attentivement ce manuel et conservez-le à titre de référence ultérieure.

CA-2150

• Lorsque vous changez le cordon d'alimentation ou le fil de transmission des signaux, ou que vous sélectionnez l'interrupteur de mode de branchement, veuillez couper l'alimentation.
• Évitez les distorsions ! Assurez-vous que la puissance nominale de tous les composants connectés à l'appareil, soit suffisante. Faire fonctionner les composants à leurs limites peut générer des distorsions.
• Si vous voulez envoyer un signal à plusieurs amplificateurs, vous devrez utiliser un distributeur de signaux.
• La meilleure manière d'éviter les boucles de masse est de connecter la masse du système électrique à un point central (système appelé « en étoile »). Dans ce cas, la table de mixage peut servir de point central.
• Cet appareil est répertorié sous la protection classe 1. Il est donc primordial de connecter le conducteur igune / vert à la terre.
• L'utilisateur est responsable du positionnement et du fonctionnement corrects de l'amplificateur CA. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l'installation incorrecte de cet appareil.
• Les réparations, maintenances et connexions électriques doivent être réalisées par un technicien qualifié.
  • GARANTIE : D'un (1) an à compter de la date d'achat.

Conditions d'utilisation

Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières dans l'utilisation vous permettront de l'utiliser pendant une longue période sans problèmes.

Tout irrespect des consignes incluses dans le présent mode d'emploi lors de l'utilisation du produit peut entraîner des dommages ainsi que l'annulation de la garantie.

Toute autre utilisation peut être dangereuse et provoquer un court-circuit, des brûlures, un choc électrique, etc.

L'utilisateur met non seulement sa propre sécurité en péril, mais également celle des autres !

Une mauvaise installation peut provoquer de graves dommages matériels et physiques !

Instructions de renvoi

S'acquitter de l'affranchissement postal de la marchandise renvoyée avant de l'expédier et utiliser les matériaux d'emballage d'origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l'emballage à l'aide du numéro d'autorisation de renvoi (RMA – Return Authorization Number). Les produits renvoyés sans numéro RMA seront refusés. Highlite déclinera les marchandises renvoyées ainsi que toute responsabilité. Contacter Highlite par téléphone, au [phone], ou par e-mail, à l'adresse [e-mail] et demander un numéro RMA avant d'expédier l'appareil. L'utilisateur doit être prêt à fournir le numéro de modèle, le numéro de série ainsi qu'une brève description des raisons du renvoi. Veiller à bien emballer l'appareil, car tous les dommages subis durant le transport et résultant d'un emballage inadéquat seront à la charge du client. Highlite se réserve le droit de réparer ou de remplacer le ou les produits, à sa propre discrétion. La société suggère de toujours employer des matériaux d'emballage UPS ou deux boîtes en carton, afin de préserver les marchandises durant le transport.

Remarque : Si l'appareil est accompagné d'un numéro RMA, inclure les informations suivantes sur un bout de papier et le placer dans la boîte.

01) Votre nom
02) Votre adresse
03) Votre numéro de téléphone
04) Une brève description des problèmes

Réclamations

Le client est tenu de vérifier les marchandises livrées dès leur réception, afin de détecter tout problème ou défaut visible potentiel. Ces vérifications peuvent également avoir lieu après que nous l'ayons averti de la mise à disposition des marchandises. Le transporteur est responsable de tous les dommages ayant eu lieu durant le transport ; par conséquent, les dommages doivent être signalés au transporteur à réception de la marchandise.

En cas de dégâts subis lors du transport, le client doit en informer l'expéditeur et lui soumettre toute réclamation. Signaler les dommages résultant du transport dans un délai d'un (1) jour suivant la réception de la livraison.

Toujours s'acquitter de l'affranchissement postal des marchandises renvoyées. Accompagner les marchandises renvoyées d'une lettre définissant les raisons du renvoi. Si elles ne sont pas affranchies, les marchandises renvoyées seront refusées, sauf accord contraire par écrit.

Nous faire parvenir toutes les réclamations nous concernant par écrit ou par fax, dans un délai de 10 jours suivant la réception de la facture. Une fois cette période écoulée, les réclamations ne seront plus traitées.

Les réclamations signalées dans les délais seront uniquement considérées si le client s'est dûment conformé à toutes les sections du contrat auquel se rapportent les obligations, quelle qu'en soit la nature.

Description du système

La gamme CA est une famille d'amplificateurs puissants, garantissant la puissance la plus grande. 4 versions sont proposées : CA-2150, CA-2300, CA-3150 et CA-4150.

Caractéristiques

Puissance en sortie

• Stéréo 2 Ohms : 2 x 230 W RMS

• Stéréo 4 Ohms : 2 x 150 W RMS

• Stéréo 8 Ohms : 2 x 90 W RMS

- Pont 2 Ohms : Interdit

- Pont 4 Ohms : 1 x 275 W RMS

- Pont 8 Ohms : 1 x 190 W RMS

- Réponse en fréquence : 20 Hz - 20 kHz, +0/-1 dB

- THD : < 0,1%

• Rapport signal / bruit : > 96 dB A

• Diaphonie : > 70 dB

• Facteur d'amortissement : > 180

- Gain: 28 V

- Sensibilité en entrée : 0,9 - 1,1V (+/- 1 dBv)

• Impédance d'entrée : 20 kOhms balancé, 10 kOhm non balancé

• Mode de sortie : Stéréo, Pont

• Technologie d'amp.: D

- Alimentation : SMPS

• Protection : Clipping (fixe)

Court-circuit

Surchauffe

Surcharge

Tension DC

Démarrage progressif

• Refroidissement : Air forcé par ventilateur radial
  • Débit d'air : De l'avant à l'arrière
  • Profondeur d'installation : 278 mm (prises exclues)
• Prises en entrée : XLR IN à 3 broches, TRS 6,3 m, prise Jack IN
• Prises en sortie : Speakon OUT, TRS 6,3 mm, prise Jack OUT
• Connecteur électrique : IEC
  • Tension en entrée : 210-240 V C.A., 50 / 60 Hz
  • Consommation : 450 W
• Fusible : T4AL / 250 V
• Dimensions : 483 x 281 x 44 mm (L x l x H) 19" x 1HE
• Poids : 3,7 kg

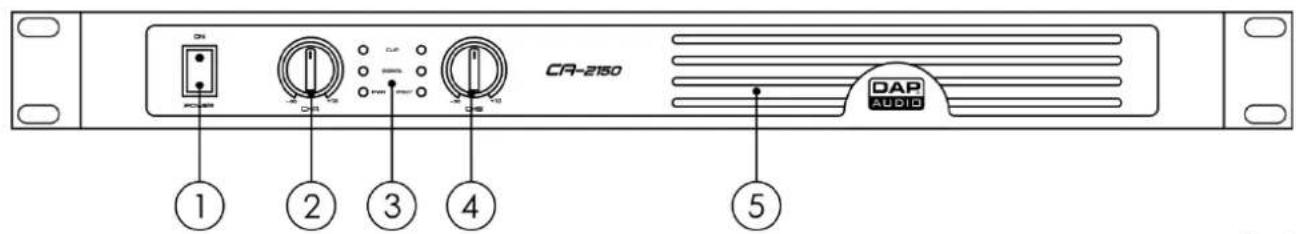

Panneau avant

CA-2150 DAP AUDIO ① ② ③ ④ ⑤

Fig. 01

① Interrupteur d'alimentation ON/OFF
Appuyez sur le bouton pour allumer ou éteindre l'appareil.
② Contrôle du gain (Can. A) :
Tournez le bouton pour régler le niveau de gain du canal.
③ LED CLIP, SIGNAL, PWR, PROT

• CLIP : Quand les LED sont allumées en rouge, elles indiquent une distorsion. Dans ce cas, diminuer le niveau de vos signaux provenant de la source jusqu'à ce que la LED s'éteigne. Veuillez vous rappeler que l'amplificateur lui-même ne peut pas remédier à une distorsion.
• SIGNAL : Quand la LED s'allume en vert, cela signifie que le CA fonctionne en respect de ses seuils de sécurité.
• PWR : La LED s'allume en bleu quand le CA est allumé.
• PROT : La LED s'allume en rouge quand l'ampli est en mode de protection. Éteignez l'appareil et trouvez quel est le problème. L'amplificateur est protégé contre les surchauffes, les surcharges, les court-circuits, etc. Diminuer le niveau du signal provenant du matériel et / ou améliorer la circulation de l'air dans la pièce où le CA est installé.

④ Contrôle du gain (Can. B) :
Tournez le bouton pour régler le niveau de gain du canal.
⑤ Grille d'admission d'air

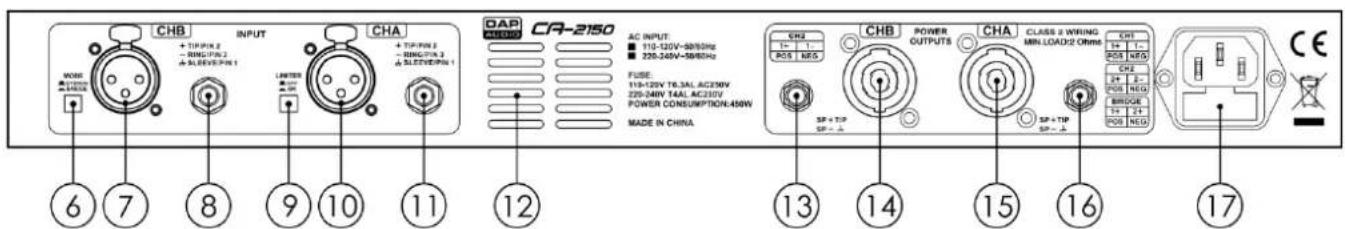

Panneau arrière

CHB INPUT CHA DAP CA-2150 AC INPUT 110-120V-58/58Hz 220-240V-58/58Hz FUSE: 110-120V T6.3AL AC230V 220-240V TAAL AC230V POWER CONSUMPTION:450W MADE IN CHINA CHB POWER OUTPUTS CHA CLASS 3 WIRING MIN LOAD:2 Ohms CHT POS NRS SP+ TIP SP- - A SP+ TIP SP- - A ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉻ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟

Fig. 02

• STÉRÉO : Entrée A (10) Can. (15) amplificateur, Entrée B (07) à Can. B amplificateur (14)
- PONT : Entrée 1 aux mono pont amplificateurs

⑥ Bouton MODE
Appuyez plusieurs fois sur le bouton pour passer entre les 2 modes de fonctionnement : stéréo et pont.
⑦ Can. B, prise XLR IN à 3 broches (balancée / non balancée)
Branchez un équipement à faible impédance aux prises de niveau de ligne, balancées / non balancées.
⑧ Can. B, prise IN de niveau de ligne jack 6,3 mm
Connectez un appareil de niveau de ligne.
⑨ Interrupteur limiteur
Appuyez sur le bouton pour éteindre ou allumer le limiteur.
⑩ Can. A, prise XLR IN à 3 broches (balancée / non balancée)
Branchez un équipement à faible impédance aux prises de niveau de ligne, balancées / non balancées.
⑪ Can. A, prise IN de niveau de ligne jack 6,3 mm
Connectez un appareil de niveau de ligne.
⑫ Échappement
Ne bloquez pas l'échappement car une surchauffe et / ou d'autres dégâts graves pourraient s'en suivre.
⑬ Can. B, prise OUT de haut-parleur, jack 6,3 mm
Connectez l'appareil aux haut-parleurs.
⑭ Can. B, prise OUT de haut-parleur Speakon
Connectez l'appareil aux haut-parleurs.
⑮ Can. A, prise OUT de haut-parleur Speakon
Connectez l'appareil aux haut-parleurs.

⑯ Can. A, prise OUT de haut-parleur, jack 6,3 mm
Connectez l'appareil aux haut-parleurs.
⑰ Prise d'alimentation IEC 210-240 V + fusible T4AL/250 V

Installation

Retirez tout le matériel d'emballage du CA-2150. Veiller à retirer tous les coussinets de mousse et de plastique.

Installez l'équipement dans une baie de 19 pouces. Brancher tous les fils.

Débranchez toujours l'appareil avant d'effectuer l'entretien ou la maintenance.

Les dommages causés par l'irrespect du manuel ne sont pas couverts par la garantie.

Réglage et utilisation

Avant de brancher l'appareil, assurez-vous toujours que la tension d'alimentation corresponde à celle du produit. N'essayez pas d'utiliser un produit supportant une tension de 120 V sur une alimentation de 240V, ou inversement.

Posez ce dernier sur une surface plate.

N'alimentez pas le système avant d'avoir correctement configuré et connecté ses composants.

Branchement stéréo

Button in Stereo position CHB INPUT CHA CR-250 AC INPUT: 101/02/09-08/08/16 225/04/09-08/08/16 FUSE: 15A-15KV TOTAL AC25W 35A-35KV TOTAL AC20W POWER CONSUMPTION: 85kW MADE IN CHINA CHB POWER OUTPUTS CHA CLASS 2 WSPENS MINILOAD 2 CHINA RIGHT SIDE 8-Ohm speakers D3632 - DRX-12 LEFT SIDE 8-Ohm speakers D3632 - DRX-12 CH B IN LEFT OUT CH A IN RIGHT OUT D2286 - GIG-1000CFX

Fig. 03

Branchement en pont

Prenez soin de vos fils en les tenant toujours par les fiches, et en évitant de les nouer ou de les tordre : Leur longévité et leur robustesse en sont améliorées. Vérifiez régulièrement vos fils. De nombreux problèmes (mauvais contacts, interférences de terre, décharges, etc.) sont liés à l'utilisation de fils inadaptés ou en mauvais état.

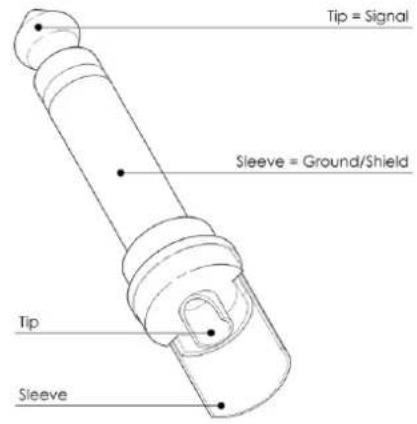

Non balancé :

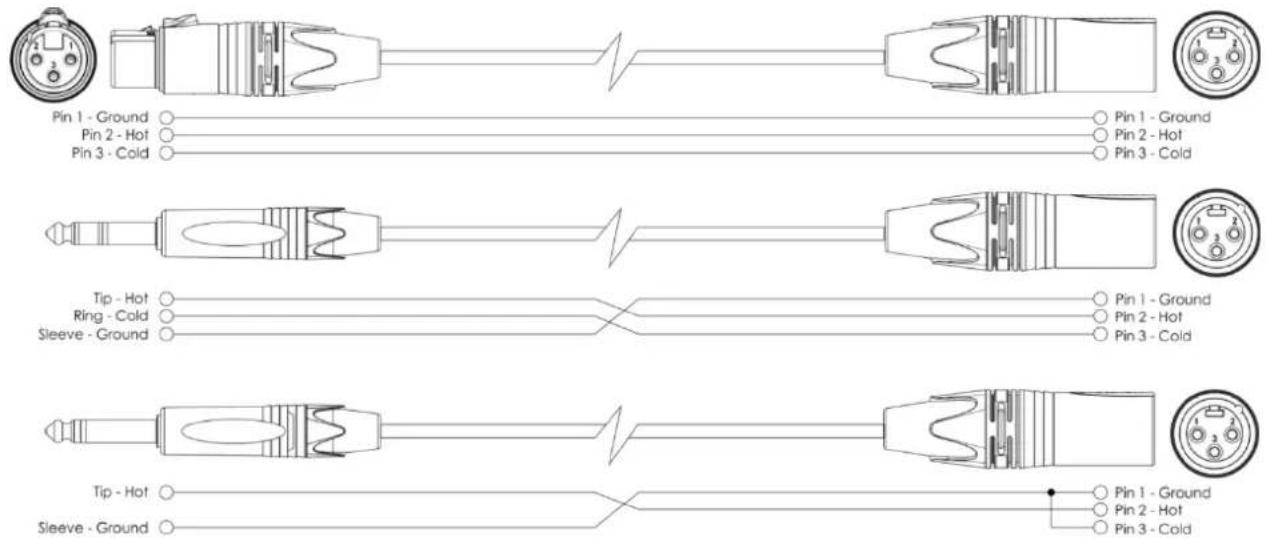

Dans le cadre de ces utilisations, l'appareil est pourvu de prises TRS et XLR 1/4" permettant de connecter facilement la plupart des appareils professionnels de sonorisation. Suivez les exemples ci-dessous pour mettre au point votre propre configuration.

Pin 1 - Ground Pin 2 - Hot Pin 3 - Cold Pin 1 - Ground Pin 2 - Hot Pin 3 - Cold Tip - Hot Ring - Cold Sleeve - Ground Tip - Hot Sleeve - Ground Pin 1 - Ground Pin 2 - Hot Pin 3 - Cold Pin 1 - Ground Pin 2 - Hot Pin 3 - Cold

Entretien

Le CA-2150 ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l'appareil reste propre.

Débranchez la prise de courant puis nettoyez le couvercle à l'aide d'un chiffon humide. Ne plongez sous aucun prétexte l'appareil dans un liquide. N'utilisez ni alcool ni solvants.

Assurez-vous que les branchements restent propres. Débranchez l'alimentation électrique et nettoyez les branchements à l'aide d'un chiffon humide. Assurez-vous que les connexions soient parfaitement sèches avant de connecter le matériel ou de le brancher à l'alimentation électrique.

Remplacement d'un fusible

Une hausse de tension, un court-circuit ou une alimentation électrique inappropriée peut faire griller un fusible. Si cela arrive, le produit ne pourra en aucun cas fonctionner. Vous devrez alors suivre les indications ci-dessous.

01) Débranchez l'appareil de la prise de courant.
02) Insérez un tournevis à tête plate dans la rainure située sur le couvercle du fusible. Retirez avec précaution le couvercle. Cela permet au fusible de sortir de son emplacement.
03) Retirez le fusible usagé. S'il est brun ou translucide, c'est qu'il a grillé.
04) Insérez le fusible de remplacement dans le porte-fusible. Remettez le couvercle. Assurez-vous d'utiliser un fusible de même type et spécification. Consultez l'étiquette des spécifications du produit pour plus de détails.

Résolution des problèmes

CA-2150

Ce guide de résolution des problèmes vise à vous aider à résoudre des problèmes simples. Pour ce faire, vous devez suivre les étapes suivantes dans l'ordre afin de trouver une solution. Dès que l'appareil fonctionne à nouveau correctement, ne suivez plus ces étapes.

01) Si l'appareil ne fonctionne pas correctement, débranchez-le.
02) Vérifiez l'alimentation de la prise murale, les fils, les branchements, etc...
03) Remplacez le fusible. Veuillez consulter la page 11 pour en savoir plus.
04) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l'appareil.
05) Si rien ne se produit au bout de 30 secondes, débranchez l'appareil.
06) Rapportez l'appareil à votre revendeur DAP Audio.

Caractéristiques du produit

Puissance en sortie

• Stéréo 2 Ohms : 2 x 230 W RMS
• Stéréo 4 Ohms : 2 x 150 W RMS
• Stéréo 8 Ohms : 2 x 90 W RMS
- Pont 2 Ohms : Interdit
- Pont 4 Ohms : 1 x 275 W RMS
- Pont 8 Ohms : 1 x 190 W RMS
- Réponse en fréquence : 20 Hz – 20 kHz, +0/-1 dB
- THD : < 0,1%
• Rapport signal / bruit : > 96 dB A
• Diaphonie : > 70 dB
• Facteur d'amortissement : > 180
- Gain: 28 V
- Sensibilité en entrée : 0,9 - 1,1V (+/- 1 dBv)
• Mode de sortie : Stéréo, Pont
• Technologie d'amp.: D
- Alimentation : SMPS
• Protection : Clipping (fixe)
Court-circuit

• Impédance d'entrée : 20 kOhms balancé, 10 kOhms non balancé

Surchauffe

Surcharge

Tension DC

Démarrage progressif

- Refroidissement : Air forcé par ventilateur radial

• Débit d'air : De l'avant à l'arrière

• Profondeur d'installation : 278 mm (prises exclues)

- Prises en entrée : XLR IN à 3 broches, TRS 6,3 m, prise Jack IN

- Prises en sortie : Speakon OUT, TRS 6,3 mm, prise Jack OUT

- Connecteur électrique : IEC

• Tension en entrée : 210-240 V C.A., 50 / 60 Hz

• Consommation : 450 W

- Fusible : T4AL / 250 V

- Dimensions : 483 x 281 x 44 mm (L x I x H)

19" × 1HE

- Poids : 3,7 kg

La conception et les caractéristiques du produit sont soumises à modification sans avis préalable.

Site web : www.Dap-audio.info

Adresse électronique : [e-mail]

Dimensions

433 mm 281 mm 44 mm 483 mm CR-2150 DAP AUDIO

Remarques
