Type de produit	Haut-parleur actif 12" 2 voies
Marque	DAP-Audio
Modèle	Pure-12A
Code commande	D3721
Alimentation	120/230 V AC, 50/60 Hz, 300 W RMS
Haut-parleur	Woofer 12" et moteur de compression 1"
Réponse en fréquence (+/-6 dB)	45 Hz - 20 kHz
SPL max @ 1 m	126 dB
Fréquence de crossover	1,7 kHz
Dispersion (-6 dB)	75° horizontal / 50° vertical
Refroidissement	Forcé (ventilateur)
Entrées audio	2 combo XLR/jack 6,3 mm, 1 entrée auxiliaire mini jack 3,5 mm
Sortie audio	1 XLR Link 3 broches
Contrôles externes	Interface LCD avec molette de contrôle
Processeur DSP	24 bits, 96 kHz, conversion AD/DA
Protections électroniques	Thermique, ventilateur à convection, surcharge, limiteur numérique, compresseur
Prise secteur	Connecteur professionnel (entrée et sortie Through)
Boîtier	Contreplaqué de bouleau 12 mm, revêtement noir, grille métallique 1,5 mm avec mousse
Montage	Pôle M12 35 mm
Fusible	T5AL / 250 V
Dimensions (L x l x H)	363 x 355 x 550 mm
Poids	18,5 kg
Accessoires inclus	Câble d'alimentation 1,5 m, manuel d'utilisation
Garantie	1 an
Fonctions DSP	Préréglages (Music, Live, Voice, DJ, Monitor), égaliseur 3 bandes, filtre passe-haut, délai, limiteur, inversion de phase, LED frontale, mode veille, verrouillage, sauvegarde/rappel de réglages

FOIRE AUX QUESTIONS - Pure-12A DAP-Audio

Comment brancher l'enceinte Pure-12A à une table de mixage ?

Connectez les sorties de votre table de mixage aux entrées combo XLR/jack (INPUT 1 ou 2) de la Pure-12A. Utilisez des câbles symétriques pour éviter les parasites. Allumez d'abord la table de mixage, puis l'enceinte. Pour éteindre, inversez l'ordre.

Que faire si l'enceinte ne produit aucun son ?

Vérifiez d'abord que tous les câbles sont correctement branchés et que l'enceinte est sous tension (interrupteur ON). Contrôlez le fusible (T5AL/250V) : s'il est grillé, remplacez-le par un identique. Assurez-vous que le niveau de volume n'est pas à zéro. Si le problème persiste, consultez un technicien qualifié.

Comment régler l'égaliseur sur la Pure-12A ?

Appuyez sur la molette de contrôle pour accéder au menu principal. Tournez pour sélectionner Low EQ, Mid EQ ou High EQ. Appuyez pour valider, puis tournez pour ajuster la valeur entre -12 dB et +6 dB. Confirmez en appuyant à nouveau.

Puis-je utiliser la Pure-12A comme enceinte de retour ?

Oui, sélectionnez le préréglage Monitor dans le menu PRESET. Cela optimise la réponse pour une utilisation comme retour de scène.

Comment remplacer le fusible de l'enceinte ?

Débranchez l'enceinte du secteur. Utilisez un tournevis pour tourner le porte-fusible dans le sens inverse des aiguilles d'une montre. Retirez le fusible usagé et insérez un fusible neuf de même type : T5AL / 250 V. Replacez le porte-fusible en tournant dans le sens horaire.

Comment nettoyer l'enceinte Pure-12A ?

Débranchez l'appareil. Nettoyez le boîtier avec un chiffon humide (pas de solvants ni d'alcool). Nettoyez les connexions avec un chiffon sec. Assurez-vous que tout soit sec avant de rebrancher.

Quelle est la tension d'alimentation de la Pure-12A ?

L'enceinte peut fonctionner sur du 120 V ou 230 V AC, 50/60 Hz. Vérifiez le sélecteur de tension à l'arrière et réglez-le sur la tension disponible avant de brancher.

Comment verrouiller le menu pour éviter des modifications accidentelles ?

Dans le menu principal, sélectionnez Lock et choisissez On. Après 60 secondes d'inactivité, l'écran s'éteint et le menu est verrouillé. Pour le déverrouiller, tournez et appuyez sur la molette, puis entrez le mot de passe (par défaut 0000).

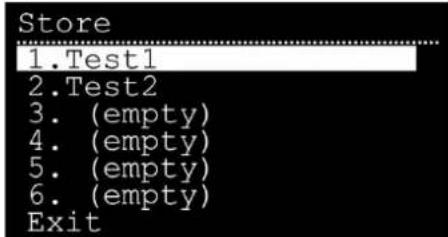

Comment sauvegarder mes réglages personnalisés ?

Accédez au menu Store. Choisissez un emplacement vide (1 à 6). Donnez un nom à votre preset (jusqu'à 8 caractères) en tournant la molette. Sélectionnez Save pour enregistrer. Vous pourrez rappeler ces réglages via le menu Recall.

Pourquoi le son est-il déformé et comment y remédier ?

Une distorsion peut venir d'un niveau d'entrée trop élevé (réduisez le gain) ou d'une égalisation excessive. Vérifiez aussi le placement de l'enceinte : trop près d'un mur, les basses peuvent saturer. Utilisez les préréglages DSP (ex: Music ou Live) pour une réponse équilibrée.

MODE D'EMPLOI Pure-12A DAP-Audio

Code commande : D3721

Table des matières

Avertissement....2

Consignes de sécurité ....2

Conditions d'utilisation....4

Branchement à la prise secteur....5

Instructions de renvoi ....5

Réclamations....5

Description du système....6

Présentation....6

Arrière 7

Installation....9

Configuration et fonctionnement....10

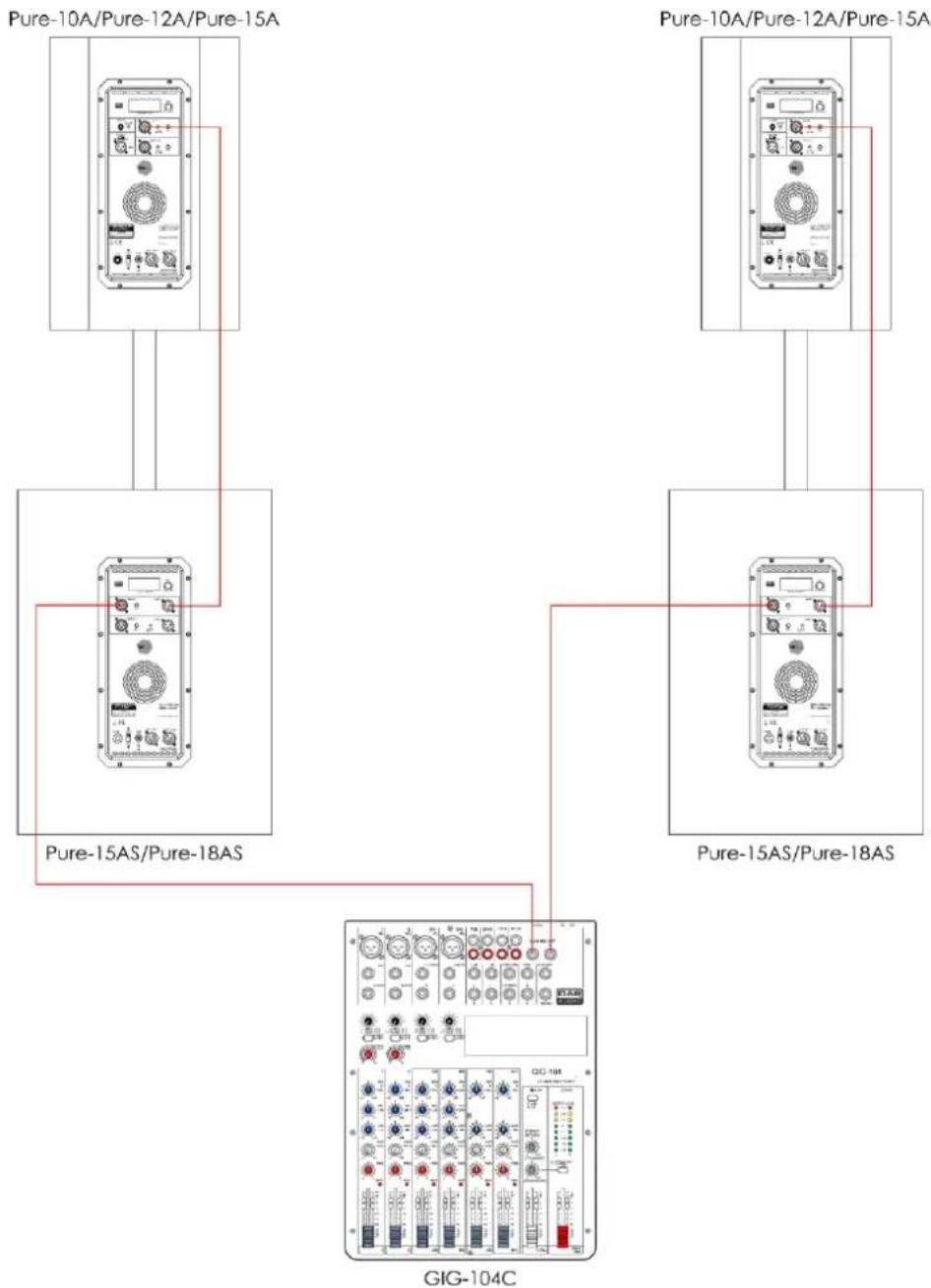

Exemple de connexion 1 (2 x Pure-10A/Pure-12A/Pure-15A et 2 x Pure-15AS/Pure-18AS)....10

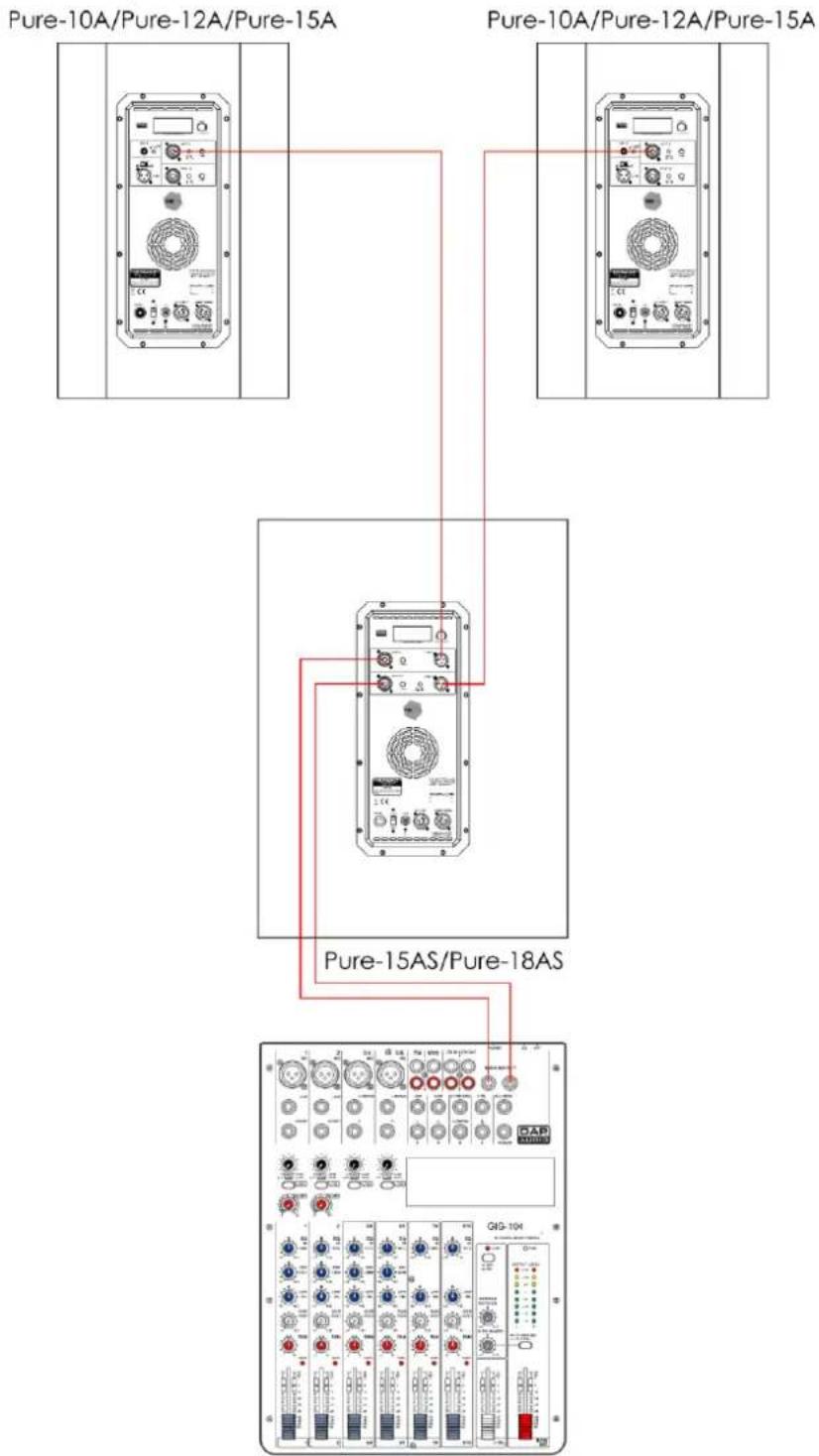

Exemple de connexion 2 (2 x Pure-10A/Pure-12A/Pure-15A et 1 x Pure-15AS/Pure-18AS)....11

Panneau de commande....12

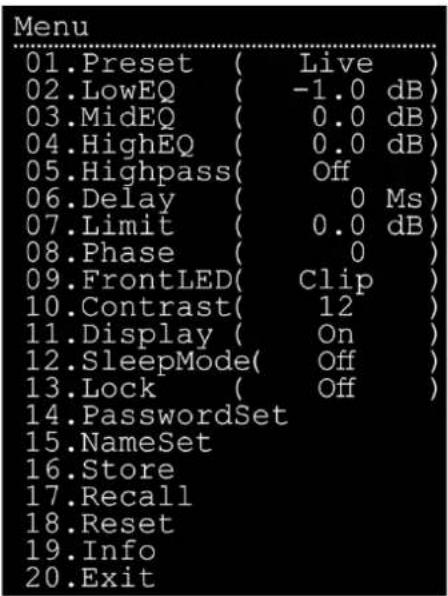

Options du menu principal....12

1. PRESET (préréglage)....13

2. Low EQ (égaliseur des basses fréquences)....13

3. Mid EQ (égaliseur des fréquences médiums)....13

4. High EQ (égaliseur des hautes fréquences)....13

5. Highpass (filtre passe-haut) 14

6. Delay (délai) 14

7. Limit (limiteur)....14

8. Phase....14

9. Front LED (LED frontale) 15

10. Contrast (contraste)....15

11. Display (affichage)....15

12. Sleep Mode (mode veille)....15

13. Lock (verrouillage)....16

14. Password Set (réglage du mot de passe) ....16

15. Name Set (réglage du nom)....16

16. Store (sauvegarde) 17

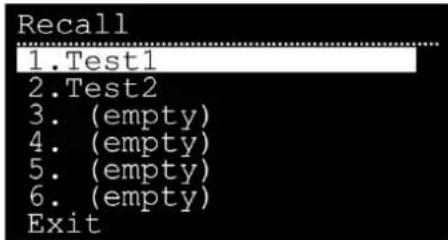

17. Recall (rappel)....17

18. Reset (réinitialisation) 17

19. Info (informations) 18

20. Exit (quitter) 18

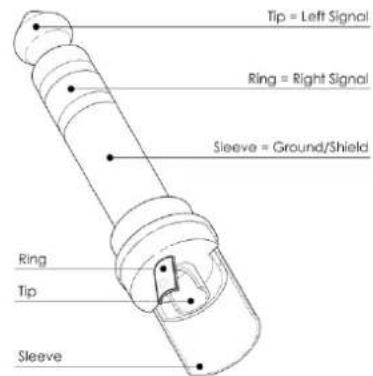

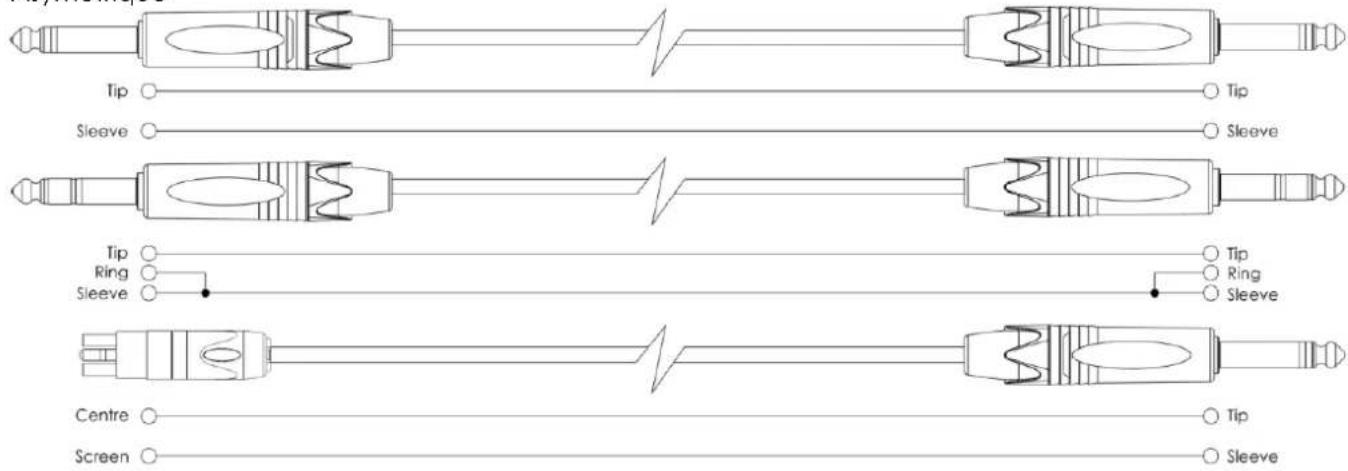

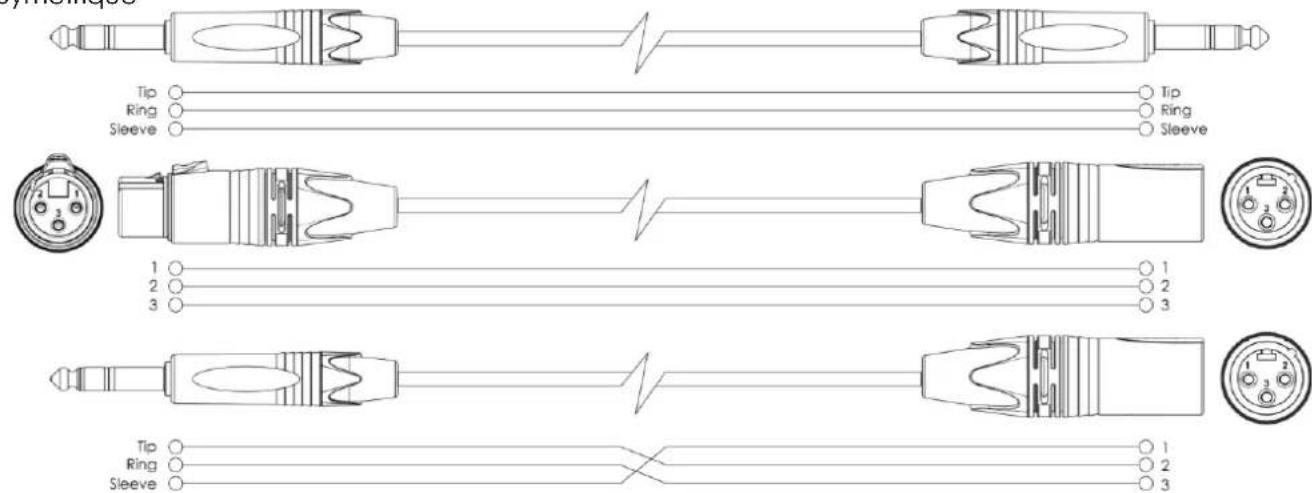

Câbles de branchement ....19

Maintenance....20

Remplacement d'un fusible....20

Résolution des problèmes ....20

Aucun son 20

Déformation du son....20

Spécifications du produit....21

Avertissement

Pour votre propre sécurité, veuillez lire attentivement ce manuel de l'utilisateur!

Consignes de déballage

Dès réception du produit, ouvrir la boîte en carton avec précautions et en vérifier le contenu. Veiller à ce que toutes les pièces s'y trouvent et soient en bon état. Si une pièce a été endommagée lors du transport ou si le carton lui-même porte des signes de mauvaise manipulation, en informer aussitôt le revendeur et conserver le matériel d'emballage pour vérification. Conserver la boîte en carton et tous les matériaux d'emballage. S'il est nécessaire de renvoyer l'appareil à l'usine, veiller à utiliser la boîte en carton et les matériaux d'emballage d'origine.

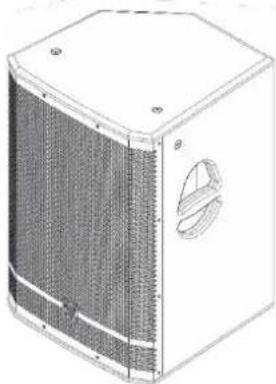

Le contenu expédié comprend :

• Enceinte supérieure DAP Audio Pure-12A 12" Full Range
  • Câble d'alimentation professionnel (1,5 m)
  • Manuel d'utilisateur

Conservez l'appareil à l'abri de la pluie et de l'humidité! Débranchez l'appareil avant d'ouvrir le boîtier!

Consignes de sécurité

Toute personne participant à l'installation, à l'utilisation et à l'entretien de cet appareil doit :

• être qualifiée ;
• suivre les consignes de ce manuel.

ATTENTION! Soyez prudent lorsque vous effectuez des opérations. La présence d'une tension dangereuse constitue un risque de choc électrique lié à la manipulation des câbles !

Avant la première mise en marche de votre appareil, assurez-vous qu'aucun dommage n'a été causé pendant le transport.

En cas de dommages, adressez-vous au revendeur et n'utilisez pas l'appareil.

Pour conserver votre matériel en bon état et s'assurer qu'il fonctionne correctement et en toute sécurité, il est absolument indispensable pour l'utilisateur de suivre les consignes et avertissements de sécurité de ce manuel.

Veuillez noter que les dommages causés par tout type de modification manuelle apportée au système ne sont en aucun cas couverts par la garantie.

Cet appareil ne contient aucune pièce susceptible d'être réparée par l'utilisateur. Adressez-vous exclusivement à des techniciens qualifiés pour l'entretien.

IMPORTANT :

Le fabricant ne sera en aucun cas tenu responsable des dommages causés par le non-respect de ce manuel ou par des modifications non autorisées du système.

- Débranchez toujours l'appareil lorsqu'il n'est pas utilisé et avant de le nettoyer ! Prenez soin de manipuler le cordon d'alimentation uniquement par sa fiche. Ne retirez jamais celle-ci en tirant sur le cordon d'alimentation.

- Veillez à toujours faire fonctionner l'appareil une fois sa prise de terre connectée à la masse (Terre) du circuit électrique.

- Évitez les flammes et éloignez l'appareil des liquides ou des gaz inflammables.

- Évitez les boucles de masse ! Prenez soin de toujours brancher les amplificateurs de puissance et la table de mixage au même circuit électrique, afin de garantir que la phase soit de même type !

- Évitez d'installer votre équipement à proximité de télévisions, téléphones portables, etc. Vous pourriez causer des interférences des fréquences radio.

- Évitez que les microphones génèrent un feedback élevé. Ceci pourrait endommager votre haut-parleur.

- Avant de changer la prise de terre, éteignez toujours votre amplificateur.

- Ne connectez pas cet appareil à un variateur d'intensité.

- Ne soumettez pas les entrées à un niveau de signal plus élevé que celui requis pour faire fonctionner l'équipement à pleine puissance.

• N'ouvrez pas cet appareil. Risque : exposition à des rayonnements dangereux.

- N'ouvrez et ne modifiez pas l'appareil.

- N'allumez et n'éteignez pas le système à courts intervalles. Cela pourrait nuire à sa longévité.

- Combinées à un signal d'entrée élevé, les augmentations extrêmes de fréquences peuvent entraîner une saturation de l'équipement. Si cela se produit, il est nécessaire de réduire le niveau du signal d'entrée en utilisant le potentiomètre INPUT.

- En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre.

- Si vous heurtez ou laissez tomber l'appareil, débranchez-le immédiatement. Pour des raisons de sécurité, faites inspecter l'équipement par un technicien qualifié avant de le réutiliser.

- Si l'appareil a été exposé à un changement de température extrême (après le transport par exemple), ne pas le mettre immédiatement sous tension. L'eau de condensation résultant de ce changement de température peut endommager l'appareil. Laissez l'appareil hors tension jusqu'à ce qu'il ait atteint la température ambiante.

- Si l'appareil DAP Audio ne fonctionne pas correctement, cessez immédiatement de l'utiliser. Emballez l'appareil de façon sécurisée (de préférence, à l'aide des matériaux d'emballage d'origine) et renvoyez-le au revendeur DAP Audio à des fins d'entretien.

- Assurez-vous que la tension disponible n'est pas supérieure à celle indiquée sur le panneau situé à l'arrière.

- Assurez-vous que le cordon d'alimentation n'est pas endommagé et ne comporte aucune éraflure. Vérifiez régulièrement l'appareil et le cordon d'alimentation.

• Assurez-vous que les signaux de la table de mixage sont balancés afin d'empêcher les parasites.

- Assurez-vous de laisser suffisamment d'espace de tous les côtés du système afin de favoriser une circulation d'air correcte.

- Veillez à ne pas utiliser de câbles inadaptés ou défectueux.

- Veillez à bien utiliser des boîtes d'injection pour balancer les signaux non balancés afin que tous les signaux entrants soient clairs.

- Ne mettez jamais en contact le cordon d'alimentation avec d'autres câbles ! Manipulez le cordon d'alimentation et tous les câbles reliés au courant secteur avec une extrême prudence !

• N'enlevez jamais l'étiquetage informatif et les avertissements de l'unité.

- Vous ne devez jamais modifier, plier, contraindre à une force mécanique, faire pression sur ou chauffer le cordon d'alimentation.

- Ne couvrez jamais le contact de masse avec quoi que ce soit.

- En cas d'orage, n'utilisez pas l'appareil et débranchez-le.

- Utilisez l'appareil uniquement dans des espaces intérieurs, et évitez de le mettre en contact avec de l'eau ou tout autre liquide.

- Évitez les distorsions ! Assurez-vous que la puissance nominale de tous les composants connectés à la Pure-12A est suffisante. Faire fonctionner les composants à leurs limites peut générer des distorsions.

- Les réparations, maintenances et branchements électriques doivent être effectués par un technicien qualifié.

Enceinte supérieure Pure-12A 12" Full Range

• Le meilleur moyen (bien que pas toujours réalisable) pour éviter les boucles de masse est de connecter la masse du système électrique à un point central (système appelé « en étoile »). Dans ce cas, la table de mixage peut servir de point central.
• Pour éviter les interférences et bourdonnements, essayez plusieurs combinaisons de mise à la terre des unités disposant d'interrupteur de prise de terre. Vous pouvez aussi connecter les châssis de tous les appareils à une prise de terre, que ce soit par le biais d'un cordon d'alimentation possédant un câble de terre ou des vis de montage du panneau avant du rack.
• Pour mettre en évidence une plage de fréquences, vous ne devez pas nécessairement déplacer le potentiomètre vers le haut : essayez plutôt de diminuer les fréquences autour. Cela évitera de faire saturer l'équipement situé derrière dans l'enchaînement de matériel de sonorisation. Vous préserverez ainsi une réserve dynamique très utile (« hauteur »).
• L'utilisateur est responsable du positionnement et du fonctionnement corrects de ce produit. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l'installation incorrecte de cet appareil.
• Lorsque vous connectez d'autres appareils à votre système sonore, faites attention à ce qui est appelé « boucle de masse ».
  • Veuillez lire attentivement ce manuel et conservez-le à titre de référence ultérieure.
  • GARANTIE : d'un (1) an à compter de la date d'achat.

Conditions d'utilisation

Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières dans l'utilisation vous permettront de l'utiliser pendant une longue période sans problèmes.

Si cet appareil est utilisé d'une autre manière que celle décrite dans ce manuel, il peut subir des dégâts entraînant l'annulation de la garantie.

Toute autre utilisation peut être dangereuse et provoquer un court-circuit, des brûlures, un choc électrique, etc.

L'utilisateur met non seulement sa propre sécurité en péril, mais également celle des autres !

Une mauvaise installation peut provoquer de graves dommages matériels et physiques !

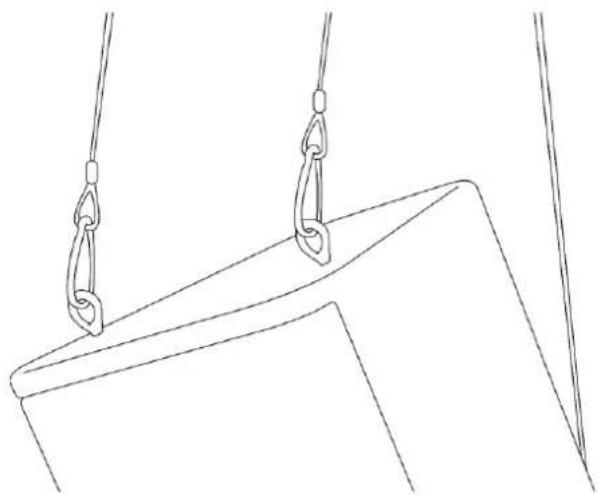

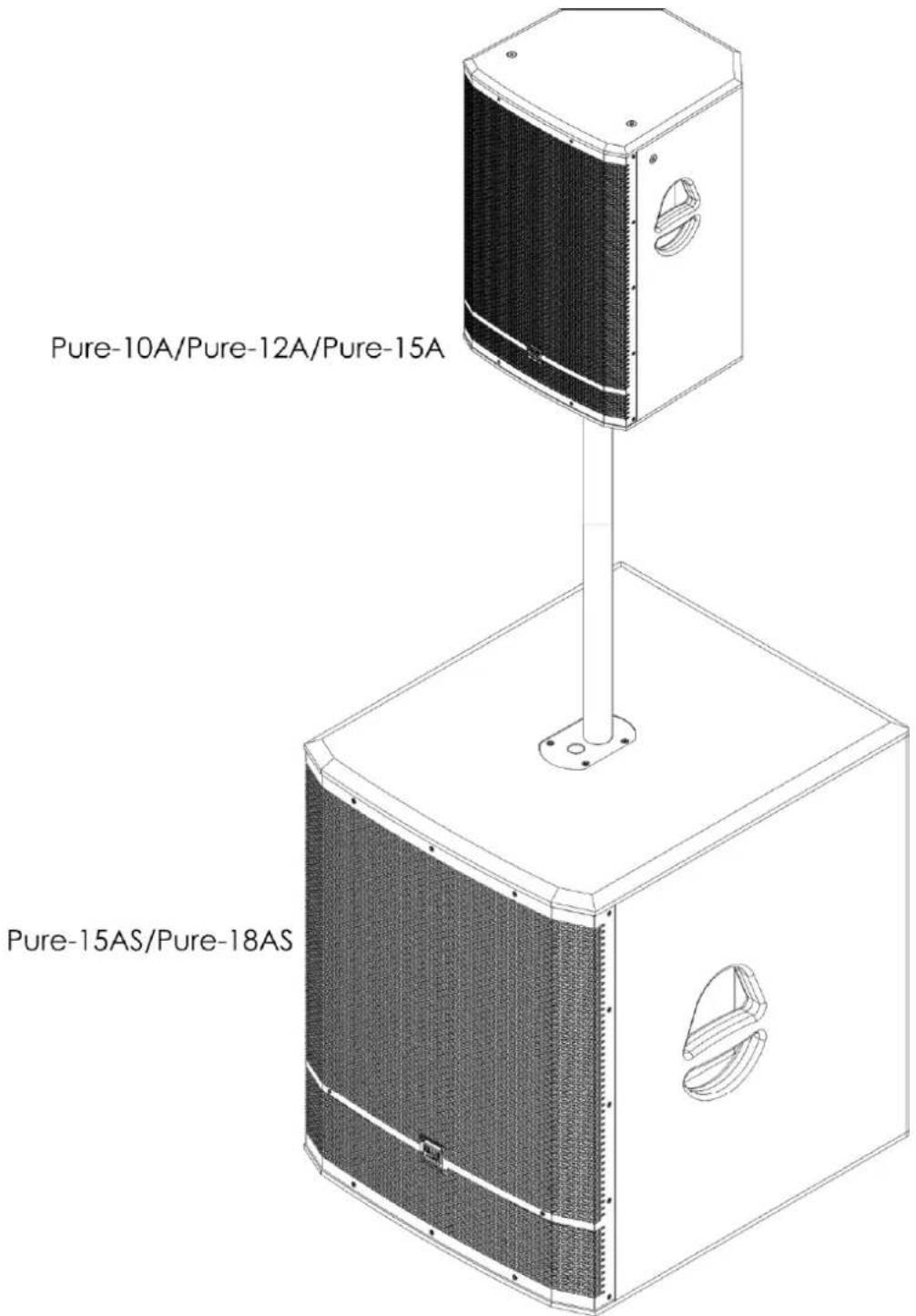

Les haut-parleurs Pure-12A peuvent être placés sur une surface au sol dégagée, ou être suspendus au plafond grâce à un œillet de fixation pour haut-parleur (D8436).

Pour l'installation, demandez toujours à un technicien qualifié. N'essayez pas de la faire vous-même !

Branchement à la prise secteur

Branchez la fiche d'alimentation de l'appareil dans la prise secteur.

Veillez à toujours connecter le câble de la bonne couleur au bon endroit.

International	Câble UE	Câble Royaume-Uni	Câble USA	Broche
L	MARRON	ROUGE	JAUNE / CUIVRE	PHASE
N	BLEU	NOIR	ARGENTÉ	NEUTRE
	JAUNE / VERT	VERT	VERT	TERRE (PROTECTION)

Assurez-vous que votre appareil est toujours connecté à une prise de terre !

Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves !

Instructions de renvoi

S'acquitter de l'affranchissement postal de la marchandise renvoyée avant de l'expédier et utiliser les matériaux d'emballage d'origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l'emballage à l'aide du numéro d'autorisation de renvoi (RMA – Return Authorization Number). Les produits retournés sans numéro RMA seront refusés. Highlite déclinera les marchandises renvoyées ainsi que toute responsabilité. Contacter Highlite par téléphone, au [phone] ou par courriel, à l'adresse [e-mail] et demander un numéro RMA avant d'expédier l'appareil. L'utilisateur doit être prêt à fournir le numéro de modèle, le numéro de série ainsi qu'une brève description des raisons du renvoi. Veiller à bien emballer l'appareil, car tous les dommages subis durant le transport et résultant d'un emballage inadéquat seront à la charge du client. Highlite se réserve le droit de réparer ou de remplacer le ou les produits, à sa propre discrétion. Nous vous conseillons d'utiliser une méthode d'envoi sans risques : un emballage UPS approprié ou une double boîte.

Remarque : si l'appareil est accompagné d'un numéro RMA, inclure les informations suivantes sur un bout de papier et le placer dans la boîte.

01) Votre nom

02) Votre adresse

03) Votre numéro de téléphone

04) Une brève description des problèmes.

Réclamations

Le client est tenu de vérifier les marchandises livrées dès leur réception, afin de détecter tout problème ou défaut visible potentiel. Ces vérifications peuvent également avoir lieu après que nous l'ayons averti de la mise à disposition des marchandises. Le transporteur est responsable de tous les dommages ayant eu lieu durant le transport ; par conséquent, les dommages doivent être signalés au transporteur à réception de la marchandise.

En cas de dégât subi lors du transport, le client doit en informer l'expéditeur et lui soumettre toute réclamation. Signaler les dommages résultant du transport dans un délai d'un (1) jour suivant la réception de la livraison.

Toujours s'acquitter de l'affranchissement postal des biens retournés. Accompagner les marchandises renvoyées d'une lettre définissant les raisons du renvoi. S'ils ne sont pas affranchis, les biens retournés seront refusés, sauf accord contraire par écrit.

Nous faire parvenir toutes les réclamations nous concernant par écrit ou par fax, dans un délai de 10 jours suivant la réception de la facture. Une fois cette période écoulée, les réclamations ne seront plus traitées.

Les réclamations signalées dans les délais seront uniquement considérées si le client s'est dûment conformé à toutes les sections du contrat auquel se rapportent les obligations, quelle qu'en soit la nature.

Description du système

Caractéristiques

La DAP Audio Pure-12A est une enceinte active 12" qui peut s'ajuster à la perfection via le module DSP 24-bits. Cette enceinte est très compacte, puissante et polyvalente, ce qui en fait le choix idéal pour des applications mobiles ainsi que pour les entreprises de location de matériel ou des installations fixes. La fabrication de cette enceinte, associant contreplaqué de bouleau et finition anti-éraflures, la destine aux conditions éprouvantes des tournées.

• Système : enceinte active à 2 voies
  • Alimentation : 120 / 230 V C.A., 50 / 60 Hz
  • Consommation : 300 W RMS
• Haut-parleur : woofer 12" et moteur de compression 1"
• Réponse en fréquence (+/-6 dB) : 45 Hz - 20 kHz
• SPL max. @ 1 m : 126 dB
  • Fréquence du crossover : 1,7 kHz
  • Dispersion (-6 dB) : 75° horizontal / 50° vertical
  • Refroidissement : refroidissement forcé

- Prise audio : 2 prises combo XLR à 3 broches / entrée jack 6,3 mm ; XLR Link à 3 broches ; entrée auxiliaire mini jack 3,5 mm

- Contrôles externes : effets DSP contrôlables via l'interface LCD

• Processeur DSP : 24 bits, 24 bits / 96 kHz, conversion audio AD / DA

- Protections électroniques : thermique /ventilateur à convection / surcharge / limiteur numérique / compresseur

- Prise secteur : entrée et sortie du connecteur d'alimentation professionnel

- Boîtier : contreplaqué de bouleau de 12 mm, revêtement noir étanche, grille métallique de 1,5 mm avec mousse

- Montage : pôle de montage standard M12 de 35 mm

- Fusible : T5AL / 250 V

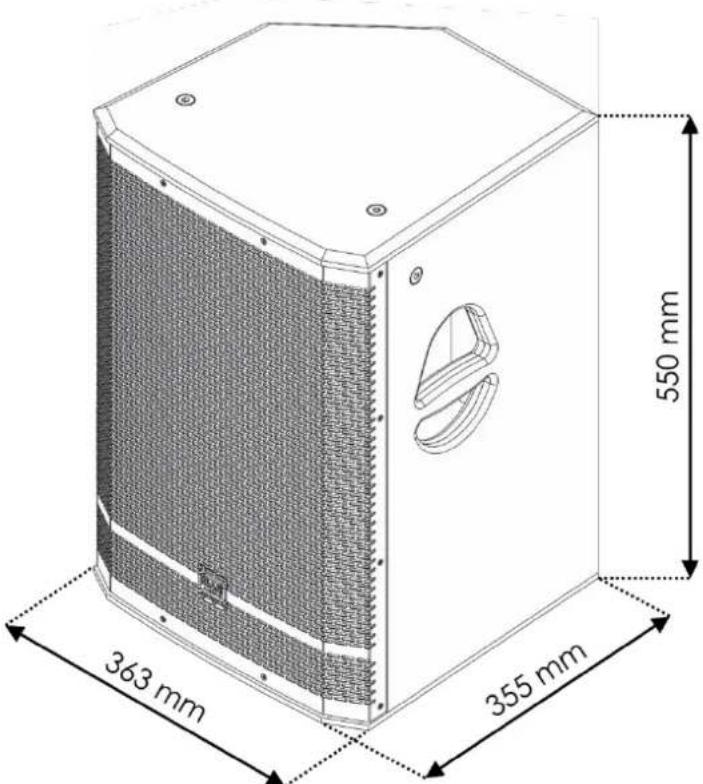

• Dimensions : 363 x 355 x 550 mm (I x L x H)

- Poids : 18,5 kg

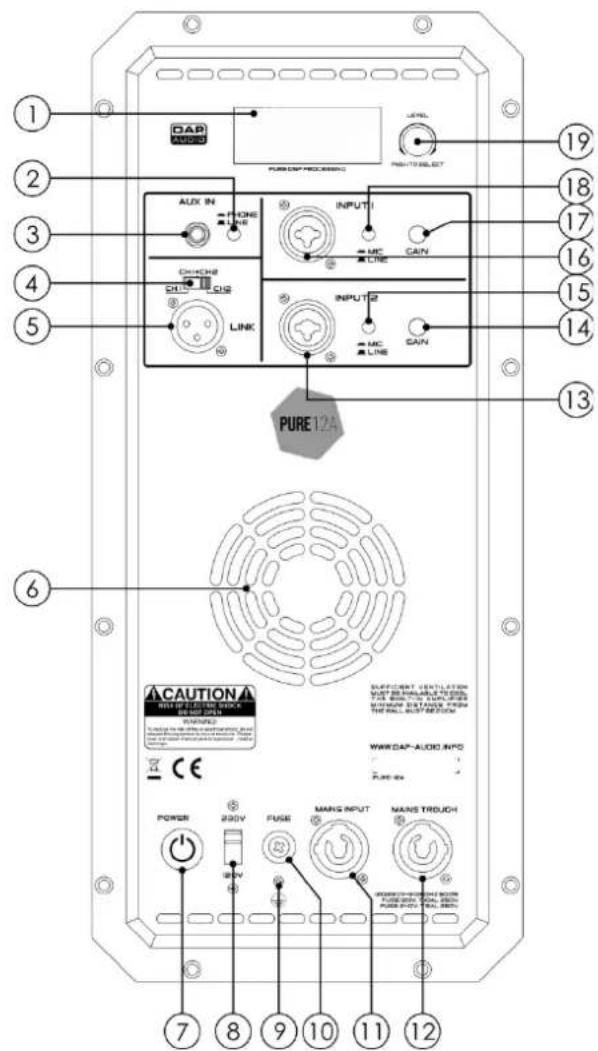

Accessoires en option

01) Écran LCD
02) Sélecteur de sensibilité, entrée AUX

Ce bouton permet de sélectionner la sensibilité de l'entrée auxiliaire. Vous pouvez choisir entre un casque et un appareil de niveau ligne.

03) Prise jack 3,5 mm - entrée AUX

Cette entrée permet de connecter un casque ou un appareil de niveau ligne.

04) Sélecteur de canal

Cet interrupteur permet de sélectionner l'un des 3 modes « link » :

• CH1 : la Pure-12A envoie le signal reçu sur l'entrée 1 vers le haut-parleur connecté.
• CH2 : la Pure-12A envoie le signal reçu sur l'entrée 2 vers le haut-parleur connecté.
• CH1+CH2 : la Pure-12A envoie le signal reçu sur les entrées 1 + 2 vers le haut-parleur connecté.

05) Prise XLR 3 broches LINK

Cette prise permet de brancher un haut-parleur.

06) Ventilateur de refroidissement
07) Interrupteur d'alimentation ON/OFF
08) Sélecteur de tension

Cet interrupteur permet de sélectionner la tension entre 120 et 230 V.

Assurez-vous que la tension disponible n'est pas supérieure / inférieure à celle indiquée sur le panneau situé à l'arrière.

09) Connexion de mise à la terre
10) Fusible T5AL / 250 V
11) Connecteur d'alimentation professionnel, entrée (bleu)
12) Connecteur d'alimentation professionnel, THROUGH (gris)

1 2 3 4 5 AUX IN PHONE CHOCHE DIN LINK INPUT1 MC LINE GAIN INPUT2 MC LINE GAIN PURE 12A 6 CAUTION A SUPPORT VENTILIZATION FOR POWER TO CHOCHE FOR POWER TO DENTAL FOR POWER TO CANCICUM FOR POWER TO CANCICUM POWER 200V FUSE MANG INPUT MANS TROUGH PULSE 12A PULSE 12A PULSE 12A PULSE 12A PULSE 12A PULSE 12A PULSE 12A

Schéma 3

13) Prise combo XLR à 3 broches / connecteur jack 6,3 mm, INPUT 2

Cette entrée permet de connecter un appareil de niveau ligne ou un microphone.

14) Contrôle de gain, INPUT 2

Ce potentiomètre permet de régler le gain de l'entrée 2.

15) Sélecteur de sensibilité, INPUT 2

Ce bouton permet de sélectionner la sensibilité de l'entrée 2. Vous pouvez choisir entre un microphone et un appareil de niveau ligne.

16) Prise combo XLR à 3 broches / connecteur jack 6,3 mm, INPUT 1

Cette entrée permet de connecter un appareil de niveau ligne ou un microphone.

17) Contrôle de gain, INPUT 2

Ce potentiomètre permet de régler le gain de l'entrée 1.

18) Sélecteur de sensibilité, INPUT 1

Ce bouton permet de sélectionner la sensibilité de l'entrée 1. Vous pouvez choisir entre un microphone et un appareil de niveau ligne.

19) Bouton de contrôle du menu

Tournez / appuyez sur ce bouton pour naviguer dans le menu principal.

Installation

Retirez tout le matériel d'emballage de la Pure-12A. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles.

N'alimentez pas le système avant de l'avoir correctement configuré et connecté.

Débranchez toujours l'appareil avant d'effectuer l'entretien ou la maintenance.

Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie.

Pure-10A/Pure-12A/Pure-15A Pure-15AS/Pure-18AS

Schéma 4

Configuration et fonctionnement

Suivez les indications ci-dessous, en fonction du mode d'utilisation choisi.

Avant de brancher l'appareil, assurez-vous toujours que la tension d'alimentation corresponde à celle du produit. N'essayez pas d'utiliser un produit fonctionnant en 115 V sur une alimentation de 230 V, ou inversement.

Exemple de connexion 1 (2 x Pure-10A/Pure-12A/Pure-15A et 2 x Pure-15AS/Pure-18AS)

Faites tous les premiers branchements lorsque tous les appareils sont éteints, et assurez-vous que tous les principaux boutons de volume soient au minimum. Suivez les étapes ci-dessous.

01) Connectez les sorties de votre table de mixage aux entrées de la Pure-15AS/Pure-18AS.
02) Branchez les connecteurs Link de la Pure-15AS/Pure-18AS sur les entrées de la Pure-10A/Pure-12A/Pure-15A.
03) Commencez par allumer votre table de mixage, puis allumez les haut-parleurs.
04) Après avoir utilisé votre équipement, commencez par éteindre les haut-parleurs Pure, puis éteignez la table de mixage.

Schéma 5

Exemple de connexion 2 (2 x Pure-10A/Pure-12A/Pure-15A et 1 x Pure-15AS/Pure-18AS)

Faites tous les premiers branchements lorsque tous les appareils sont éteints, et assurez-vous que tous les principaux boutons de volume soient au minimum. Suivez les étapes ci-dessous.

01) Connectez les sorties de votre table de mixage aux entrées de la Pure-15AS/Pure-18AS.
02) Branchez les connecteurs Link de la Pure-15AS/Pure-18AS sur les entrées de la Pure-10A/Pure-12A/Pure-15A.
03) Commencez par allumer votre table de mixage, puis allumez les haut-parleurs.
04) Après avoir utilisé votre équipement, commencez par éteindre les haut-parleurs de la Pure, puis éteignez la table de mixage.

Appuyez et tournez la molette de contrôle pour naviguer dans les options du menu.

Schéma 7

L'écran s'éteint au bout de 60 secondes

Si vous ne tournez pas / n'appuyez pas sur la molette de contrôle (19) pendant 60 secondes, l'écran s'éteint.

Dès que vous avez tourné / appuyé sur cette molette de contrôle (19), l'écran s'allume.

Options du menu principal

01) Lorsqu'il s'allume, un écran de présentation s'affiche avec le logo de la gamme Pure.
02) 5 secondes après, l'écran de démarrage s'affiche :

LEVEL: 0.0dB CH1: CH2:

• LEVEL indique le niveau du signal master.
• CH1 et CH2 indiquent le niveau du signal d'entrée des entrées 1 et 2.

03) Tournez la molette de contrôle (19) pour régler le niveau. La plage de réglages est comprise entre -80 dB et 0 dB.
04) Appuyez sur la molette de contrôle (19) pour entrer dans le menu principal. L'écran affiche :

Menu 01.Preset ( Live ) 02.LowEQ ( -1.0 dB ) 03.MidEQ ( 0.0 dB ) 04.HighEQ ( 0.0 dB ) 05.Highpass( Off ) 06.Delay ( 0 Ms ) 07.Limit ( 0.0 dB ) 08.Phase ( 0 ) 09.FrontLED( Clip ) 10.Contrast( 12 ) 11.Display ( On ) 12.SleepMode( Off ) 13.Lock ( Off ) 14.PasswordSet 15.NameSet 16.Store 17.Recall 18.Reset 19.Info 20.Exit

05) Tournez la molette de contrôle (19) pour sélectionner le menu que vous voulez.

Enceinte supérieure Pure-12A 12" Full Range

06) Appuyez sur la molette de contrôle (19) pour ouvrir le menu.
07) Tournez la molette de contrôle (19) pour régler les valeurs / choisir les options.
08) Appuyez sur la molette de contrôle (19) pour confirmer les changements.

1. PRESET (préréglage)

Ce menu vous permet de régler le préréglage souhaité.

01) Tournez la molette de contrôle (19) pour choisir l'un des 5 préréglages :

Preset Music Live Voice Dj Monitor

02) Appuyez sur la molette de contrôle (19) pour confirmer.

2. Low EQ (égaliseur des basses fréquences)

Ce menu vous permet de régler l'égaliseur des basses fréquences.

Low EQ(100Hz) -1.0 dB

01) Tournez la molette de contrôle (19) pour procéder aux réglages. La plage de réglages est comprise entre -12 dB et 6 dB.
02) Appuyez sur la molette de contrôle (19) pour confirmer.

3. Mid EQ (égaliseur des fréquences médiums)

Ce menu vous permet de régler l'égaliseur des fréquences médiums.

Mid EQ(1000Hz) -1.0 dB

01) Tournez la molette de contrôle (19) pour procéder aux réglages. La plage de réglages est comprise entre -12 dB et 6 dB.
02) Appuyez à nouveau sur la molette de contrôle (19) pour confirmer.

4. High EQ (égaliseur des hautes fréquences)

Ce menu vous permet de régler l'égaliseur des hautes fréquences.

High EQ(10000Hz) -1.0 dB

01) Tournez la molette de contrôle (19) pour procéder aux réglages. La plage de réglages est comprise entre -12 dB et 6 dB.
02) Appuyez sur la molette de contrôle (19) pour confirmer.

Enceinte supérieure Pure-12A 12" Full Range

5. Highpass (filtre passe-haut)

Ce menu vous permet de définir la fréquence du filtre passe-haut.

01) Tournez la molette de contrôle (19) pour choisir l'une des 3 options :

HighPass Off 80Hz 100Hz 120Hz 150Hz 18Sub

02) Appuyez sur la molette de contrôle (19) pour confirmer.

6. Delay (délai)

Ce menu vous permet de régler le délai.

01) Tournez la molette de contrôle (19) pour procéder aux réglages. La plage de réglages est comprise entre 0 et 200 ms. La distance du délai sera ajustée en fonction.

02) Appuyez sur la molette de contrôle (19) pour confirmer.

7. Limit (limiteur)

Ce menu vous permet de régler le seuil du signal.

01) Tournez la molette de contrôle (19) pour procéder aux réglages. La plage de réglages est comprise entre -20 dB et 0 dB.

02) Appuyez sur la molette de contrôle (19) pour confirmer.

8. Phase

Ce menu vous permet d'inverser la phase.

01) Tournez la molette de contrôle (19) pour choisir l'une des 2 options :

Phase Normal(0) Minus(180)

• NORMAL (phase normale)

• MINUS (phase inversée)

02) Appuyez sur la molette de contrôle (19) pour confirmer.

Enceinte supérieure Pure-12A 12" Full Range

9. Front LED (LED frontale)

Ce menu vous permet de régler la LED frontale située sous la grille.

01) Tournez la molette de contrôle (19) pour sélectionner l'une des 3 options :

• CLIP : si un signal reçu est trop fort, le témoin LED s'allume en rouge.
  • ON : le témoin LED s'allume en vert.
• OFF : le témoin LED s'éteint.

02) Appuyez sur la molette de contrôle (19) pour confirmer.

10. Contrast (contraste)

Ce menu vous permet de régler le contraste de l'affichage.

01) Tournez la molette de contrôle (19) pour procéder aux réglages. La plage de réglages est comprise entre 0 et 20, de sombre à luminosité maximale.
02) Appuyez sur la molette de contrôle (19) pour confirmer.

Ne jamais régler le contraste à 0 !

L'affichage serait si sombre que le texte affiché serait invisible.

11. Display (affichage)

Ce menu vous permet de régler les paramètres d'affichage.

01) Tournez la molette de contrôle (19) pour sélectionner l'une des 2 options :

Display Off On

• OFF : si vous n'appuyez pas sur / ne tournez pas la molette de contrôle pendant 60 secondes, l'affichage s'éteint.
  • ON : l'affichage reste allumé en continu.

02) Appuyez sur la molette de contrôle (19) pour confirmer.

12. Sleep Mode (mode veille)

Ce menu vous permet de régler le mode veille.

01) Tournez la molette de contrôle (19) pour sélectionner l'une des 2 options :

Sleep Mode Off On

• OFF : l'amplificateur reste allumé.
• ON : l'amplificateur s'éteint et l'appareil consomme moins d'alimentation électrique.

02) Appuyez sur la molette de contrôle (19) pour confirmer.

Enceinte supérieure Pure-12A 12" Full Range

13. Lock (verrouillage)

Ce menu vous permet de régler le verrouillage du menu.

01) Tournez la molette de contrôle (19) pour sélectionner l'une des 2 options :

- OFF : le verrouillage du menu est désactivé. - ON : si vous n'appuyez pas sur / ne tournez pas la molette de contrôle pendant 60 secondes, l'affichage s'éteint. Afin d'accéder au menu principal, tournez et appuyez sur la molette de contrôle (19). Vous pourrez alors insérer le mot de passe.

02) Appuyez sur la molette de contrôle (19) pour confirmer.

14. Password Set (réglage du mot de passe)

Ce menu vous permet de modifier le mot de passe.

Password Set Old: 0--- New: ---- Confirm: ----

01) Faites tourner et appuyez sur la molette de contrôle (19) pour insérer le mot de passe actuel.
02) Appuyez sur la molette de contrôle (19) pour confirmer.
03) Faites tourner et appuyez sur la molette de contrôle (19) pour insérer le nouveau mot de passe.
04) Appuyez sur la molette de contrôle (19) pour confirmer.
05) Faites tourner et appuyez sur la molette de contrôle (19) pour répéter / confirmer le nouveau mot de passe.
06) Appuyez sur la molette de contrôle (19) pour confirmer.

15. Name Set (réglage du nom)

Ce menu vous permet de définir le nom de l'appareil.

01) Tournez la molette de contrôle (19) pour sélectionner le caractère que vous voulez éditer. Le numéro du caractère s'affiche (01 - 16).

02) Appuyez sur la molette de contrôle (19) pour confirmer.
03) Tournez la molette de contrôle (19) pour sélectionner le symbole que vous souhaitez utiliser.
04) Appuyez sur la molette de contrôle (19) pour confirmer.
05) Répétez les étapes 1 - 4 pour éditer les caractères restants.
06) Une fois le processus terminé, tournez la molette de contrôle (19) jusqu'à ce que SAVE (enregistrer le nouveau nom) ou EXIT (quitter sans enregistrer) s'affiche à l'écran.
07) Appuyez sur la molette de contrôle (19) pour confirmer.

Enceinte supérieure Pure-12A 12" Full Range

16. Store (sauvegarde)

Ce menu vous permet de sauvegarder les réglages actuels de l'appareil.

01) Tournez la molette de contrôle (19) pour sélectionner l'emplacement de la sauvegarde. Il y en a 6.

Store 1.Test1 2.Test2 3. (empty) 4. (empty) 5. (empty) 6. (empty) Exit

02) Appuyez sur la molette de contrôle (19) pour confirmer.

03) Tournez la molette de contrôle (19) pour sélectionner le caractère que vous voulez éditer. Le numéro du caractère s'affiche (01 - 08).
04) Appuyez sur la molette de contrôle (19) pour confirmer.
05) Tournez la molette de contrôle (19) pour sélectionner le symbole que vous souhaitez utiliser.
06) Appuyez sur la molette de contrôle (19) pour confirmer.
07) Répétez les étapes 3 - 6 pour éditer les caractères restants.
08) Une fois le processus terminé, tournez la molette de contrôle (19) jusqu'à ce que SAVE (enregistrer le nouveau nom) ou EXIT (quitter sans enregistrer) s'affiche à l'écran.
09) Appuyez sur la molette de contrôle (19) pour confirmer.

17. Recall (rappel)

Ce menu vous permet de charger les réglages de l'appareil.

01) Tournez la molette de contrôle (19) pour sélectionner un fichier de réglages.

Recall 1.Test1 2.Test2 3. (empty) 4. (empty) 5. (empty) 6. (empty) Exit

02) Appuyez sur la molette de contrôle (19) pour charger les réglages souhaités.

18. Reset (réinitialisation)

Ce menu vous permet de restaurer les paramètres d'usine par défaut.

01) Tournez la molette de contrôle (19) pour sélectionner l'une des 2 options :

Reset No Yes

• NO : retour au menu principal.
- YES : restauration des paramètres d'usine par défaut.

02) Appuyez sur la molette de contrôle (19) pour confirmer.
03) Si vous choisissez YES, vous devrez insérer le mot de passe.
04) Faites tourner et appuyez sur la molette de contrôle (19) pour insérer le mot de passe actuel.
05) Appuyez sur la molette de contrôle (19) pour confirmer.
06) Les paramètres d'usine par défaut seront alors restaurés.

Enceinte supérieure Pure-12A 12" Full Range

19. Info (informations)

Ce menu vous permet de visualiser la version du logiciel, la température et le temps de fonctionnement total de l'appareil.

Info PA-12A REV:11 TEMP:30c TIME:00072:22:43

20. Exit (quitter)

Appuyez sur la molette de contrôle (19) pour revenir à l'écran de démarrage.

Câbles de branchement

Prenez soin de vos câbles en les tenant toujours par les fiches et en évitant de les nouer ou de les tordre. Leur longévité et leur robustesse en sont améliorées. Vérifiez régulièrement vos fils. De nombreux problèmes (mauvais contacts, interférences de terre, décharges, etc.) sont liés à l'utilisation de fils inadaptés ou en mauvais état.

Casques

Dans le cadre de ces utilisations, l'appareil est pourvu de prises TRS et XLR 1/4" permettant de connecter facilement la plupart des appareils professionnels de sonorisation. Suivez les exemples ci-dessous pour mettre au point votre propre configuration.

Asymétrique

Tip Sleeve Tip Ring Sleeve Centre Screen Tip Sleeve Tip Ring Sleeve Tip Sleeve

Symétrique

Tip Ring Sleeve Tip Ring Sleeve 1 2 3 1 2 3 Tip Ring Sleeve 1 2 3

Maintenance

La Pure-12A ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l'appareil reste propre. Débranchez la prise de courant puis nettoyez le couvercle à l'aide d'un chiffon humide. Ne plongez sous aucun prétexte l'appareil dans un liquide. N'utilisez ni alcool ni solvants.

Assurez-vous que les branchements sont propres. Débranchez l'alimentation électrique et nettoyez les branchements à l'aide d'un chiffon humide. Assurez-vous que les connexions sont parfaitement sèches avant de connecter le matériel ou de le brancher sur l'alimentation électrique.

Remplacement d'un fusible

Une hausse de tension, un court-circuit ou une alimentation électrique inappropriée peut faire griller un fusible. Si cela arrive, le produit ne pourra en aucun cas fonctionner. Vous devrez alors suivre les indications ci-dessous.

01) Débranchez l'appareil de la prise de courant.
02) Insérez un tournevis dans le porte-fusible. Tournez le porte-fusible dans le sens inverse des aiguilles d'une montre. Cela permet au porte-fusible de sortir.
03) Retirez le fusible usagé. S'il est brun ou translucide, c'est qu'il a grillé.
04) Insérez le fusible de remplacement dans le porte-fusible. Remettez le porte-fusible. Assurez-vous d'utiliser un fusible de même type et spécification. Consultez l'étiquette des spécifications du produit pour plus de détails.

Résolution des problèmes

Aucun son

Toujours vérifier si tous les câbles et cordons sont connectés. Toujours mettre la zone hors tension avant de vérifier les câbles, afin d'éviter les électrocutions.

Si l'appareil ne produit toujours aucun son alors que tout fonctionne correctement, parcourir les instructions du fabricant et veiller à ce qu'elles aient été suivies durant l'installation. Si l'appareil ne produit toujours aucun son alors que tout a été correctement installé, faire appel à un professionnel pour examiner les haut-parleurs.

Si les enceintes ne fonctionnent pas bien, confiez-en la réparation à un technicien. Il se peut que le problème soit lié : à l'alimentation, au fusible ou aux haut-parleurs.

01) Alimentation. Vérifiez que l'appareil est branché sur la bonne alimentation.
02) Fusible. Remplacez le fusible. Reportez-vous à la page 20 pour remplacer le fusible.
03) Enceintes. Rapportez la Pure-12A à votre revendeur DAP Audio.
04) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l'appareil.
05) Si vous ne parvenez pas à déterminer la cause du problème, n'ouvrez en aucun cas la Pure-12, vous pourriez l'abîmer et annuler la garantie.
06) Rapportez l'appareil à votre revendeur DAP Audio.

Déformation du son

Si le son qui provient des enceintes n'est pas suffisamment fort et semble déformé, il est possible que les niveaux de grave ou d'aigu nécessitent un ajustement.

Si les enceintes sont installées dans une pièce sans moquette et contenant peu de meubles, il faudra probablement régler les aigus sur une valeur négative. Dans une pièce relativement vide où l'absorption du son est faible, les surfaces dures réverbéreront ce dernier si les niveaux d'aigu paramétrés sont trop élevés, ce qui donnera l'impression d'un son grêle.

Si les enceintes sont placées trop près d'un mur ou sont incorrectement dirigées, il faudra régler les basses sur une valeur négative pour que les sons graves ne soient pas réverbérés par les murs ou les meubles volumineux.

Spécifications du produit

Modèle :	Enceinte supérieure Pure-12A 12" Full Range
Système :	Enceinte active à 2 voies
Alimentation :	120 / 230 V C.A., 50 / 60 Hz
Consommation :	300 W RMS
Enceinte :	Woofer 12" et moteur de compression 1"
Réponse en fréquence (+/-6 dB) :	45 Hz - 20 kHz
SPL max. @ 1 m :	126 dB
Fréquence du crossover :	1,7 kHz
Dispersion (-6 dB) :	75° horizontal / 50° vertical
Refroidissement :	Refroidissement forcé
Prise audio :	2 prises combo XLR à 3 broches / entrée jack 6,3 mm ; XLR Link à 3 broches ; entrée auxiliaire mini jack 3,5 mm
Contrôles externes :	Effets DSP contrôlables via l'interface LCD
Processeur DSP :	24 bits, 24 bits / 96 kHz, conversion audio AD / DA
Protections électroniques :	Thermique /ventilateur à convection / surcharge/ limiteur numérique / compresseur
Prise secteur :	Entrée et sortie du connecteur d'alimentation professionnel
Boîtier :	Contreplaqué de bouleau de 12 mm, revêtement noir étanche, grille métallique de 1,5 mm avec mousse
Montage :	Pôle de montage standard M12 de 35 mm
Fusible :	T5AL / 250 V
Dimensions :	363 x 355 x 550 mm (I x L x H)
Poids :	18,5 kg

363 mm 355 mm 550 mm

La conception et les caractéristiques du produit sont soumises à modification sans avis préalable.

CE

Site web : www.Dap-audio.info Adresse électronique : [e-mail]
