NRG-15 - Haut-parleur DAP-Audio - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte passive full-range 2 voies
Marque	DAP-Audio
Modèle	NRG-15
Dimensions (L x H x P)	440 x 680 x 460 mm
Poids	20,2 kg
Puissance RMS	150 W
Puissance en crête	550 W
Impédance	8 Ω
Sensibilité (1 W/1 m)	96 dB
SPL maximal à 1 m	118 dB
Réponse en fréquence (-6 dB)	50 - 20 000 Hz
Diamètre du woofer	15" (38,1 cm)
Diamètre du moteur de compression	1" (2,54 cm)
Angle de dispersion (H x V)	90° x 60°
Matériau du boîtier	Contreplaqué
Couleur	Noir
Indice de protection	IP20
Connexions d'entrée/sortie	Connecteur d'enceinte (Entrée/THRU), borne à 4 broches
Diamètre du support d'enceinte	35 mm
Points de fixation (M10)	3 (2 dessus, 1 arrière)
Température ambiante	0 °C à 40 °C
Utilisation	Intérieur uniquement
Entretien	Nettoyage avec chiffon doux et sec ; pas de solvants
Réparabilité	Aucune pièce réparable par l'utilisateur ; confier à un professionnel
Accessoires optionnels	Supports d'enceinte, anneaux de suspension, pinces Multigrip

FOIRE AUX QUESTIONS - NRG-15 DAP-Audio

Comment connecter l'enceinte NRG-15 à un amplificateur ?

Utilisez un câble d'enceinte pour relier la sortie de l'amplificateur à l'entrée connecteur d'enceinte (04) ou à la borne à 4 broches (06) à l'arrière de l'enceinte. Respectez la polarité.

Puis-je utiliser l'enceinte NRG-15 en extérieur ?

Non, l'enceinte est conçue pour une utilisation en intérieur uniquement (indice IP20). L'exposition à l'humidité ou aux intempéries peut l'endommager.

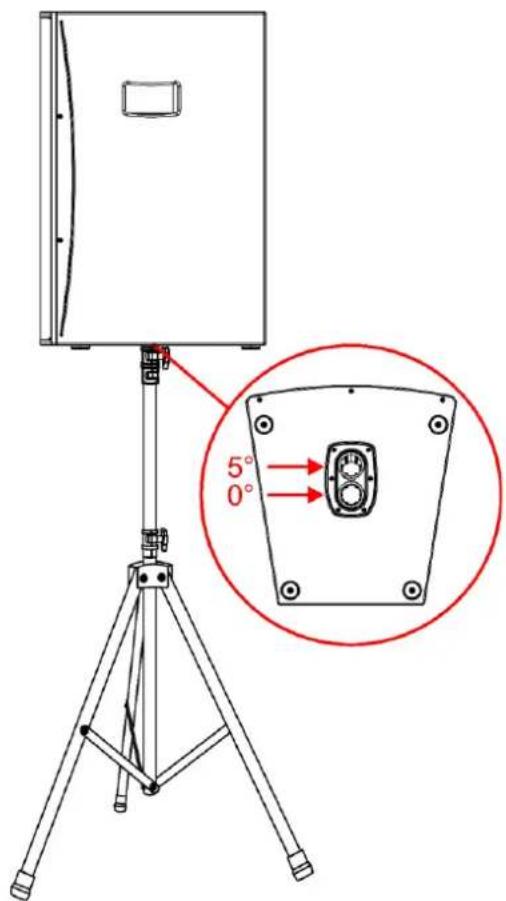

Comment monter l'enceinte sur un trépied ?

Placez le trépied sur une surface stable et déployez ses jambes. Soulevez l'enceinte et insérez le tube du trépied dans l'un des orifices de fixation (08) ou (09) sous l'enceinte.

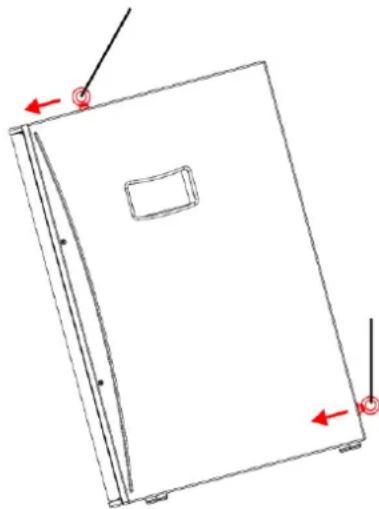

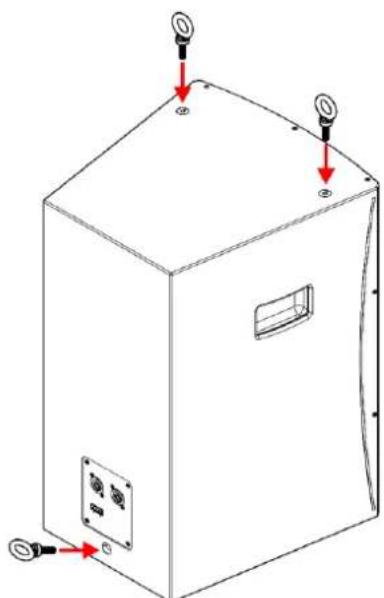

Comment suspendre l'enceinte au plafond ?

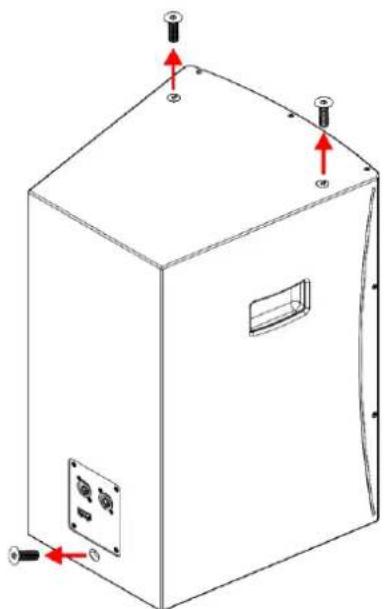

Retirez les vis hexagonales des 3 orifices de fixation M10 (01) et (07). Insérez des anneaux de suspension M10 (filetage 15-30 mm) et serrez. Suspendez l'enceinte à la structure avec des câbles ou chaînes appropriés.

Que faire si l'enceinte n'émet aucun son ?

Vérifiez que l'amplificateur est allumé et fonctionne. Assurez-vous que les connexions entre l'amplificateur et l'enceinte sont correctes et que la polarité est respectée. Testez avec un autre amplificateur si possible.

Quelle est la puissance maximale que l'enceinte peut supporter ?

La puissance en crête est de 550 W et la puissance RMS continue est de 150 W. Ne dépassez pas ces valeurs pour éviter d'endommager l'enceinte.

Comment nettoyer l'enceinte NRG-15 ?

Utilisez un chiffon doux et sans peluches pour essuyer la surface. Ne plongez jamais l'enceinte dans l'eau et n'utilisez pas d'alcool ou de solvants agressifs.

Puis-je réparer moi-même l'enceinte en cas de panne ?

L'enceinte ne contient aucune pièce réparable par l'utilisateur. Toute modification non autorisée annule la garantie. Confiez les réparations à un technicien qualifié ou contactez votre distributeur Highlite International.

Quels accessoires sont disponibles pour le NRG-15 ?

Vous pouvez acheter des supports d'enceinte (D8600, D8601, D8602), des supports extensibles (D8610, D8611), des anneaux de suspension (D8436) et des pinces Multigrip (75132 avec embout 75133).

Comment configurer une paire stéréo avec deux NRG-15 ?

Connectez l'entrée de la première enceinte à la sortie A de l'amplificateur, et l'entrée de la deuxième enceinte à la sortie B. Utilisez des câbles d'enceinte et respectez la polarité.

MODE D'EMPLOI NRG-15 DAP-Audio

Code produit : D3626

Préface

Nosyouremercionsd'avoirfaitI'acquisitiondeceproduitDAP.

L'objet de ce mode d'emploi est de vous fournir des instructions pour une utilisation correcte et sure de ce produit.

Conserve le mode d'emploi pour pouvoir le consulter ultérieurement, car il fait partie intégrante du produit. Le mode d'emploi doit être conservé dans un endroit facilement accessible.

Ce mode d'emploi contient des informations concernant :

• Consignes de sécurité
• Installation et fonctionnement de l'appareil
• Utilisations conformes et non conformes de l'appareil
• Procedures d'entretien
  Dépannage
• Transport, stockage et élimination de l'appareil

Le non-respect des instructions contenues dans ce mode d'emploi peut entraîner des blessures graves et des dommages matériels.

©2023 DAP. Tous droits réservés.

Aucune partie de ce document ne peut etre copiee, publiee ni reproducee de quelque maniere que ce soit sans l'autorisation ecrite prealable de Highlite International.

La conception et les specifications du produit sont susceptibles d'être modifiées sans préavis.

Pour obtenir la première version de ce document ou des versions dans d'autres langues, veillez vous rendre sur notre site Web www.highlite.com ou envoyez-nous un courrier électronique à [e-mail].

Highlite International et ses fournisseurs agreés n'assument aucune responsabilité en cas de blessures, dommages, préjudices directs ou indirects, préjudices consécutifs ou financiers, ou tout autre type de préjudice resultant de l'utilisation de ce produit (qu'elle soit appropriée ou non), ou du fait de ne pas prendre en compte les informations contenues dans le present document.

Table des matieres

1. Introduction 3

1.1. Avant d'utiliser le produit 3
1.2. Utilisation conforme 3
1.3. Conventions de texte 3
1.4. Symboles et indications 4
1.5. Symboles figurant sur I'etiquette informative 4

2. Sécurité 5

2.1. Mises en garde et consignes de sécurité 5
2.2. Prérequis concernant l'utilisateur 6

3.Description de I'appareil 7

3.1. Vue de face 7
3.2. Vue arrriere 8
3.3. Vue de dessous 8
3.4. Caracteristiques du produit 9
3.5. Accessories disponibles en option 10
3.6. Dimensions 10

4. Installation 11

4.1. Consignes de sécurité pour l'installation 11
4.2. Equipement de protection individuelle 11
4.3. Exigences relatives au site d'installation 11
4.4. Options de montage 12

4.4.1. Installation sur un support d'enceinte 12

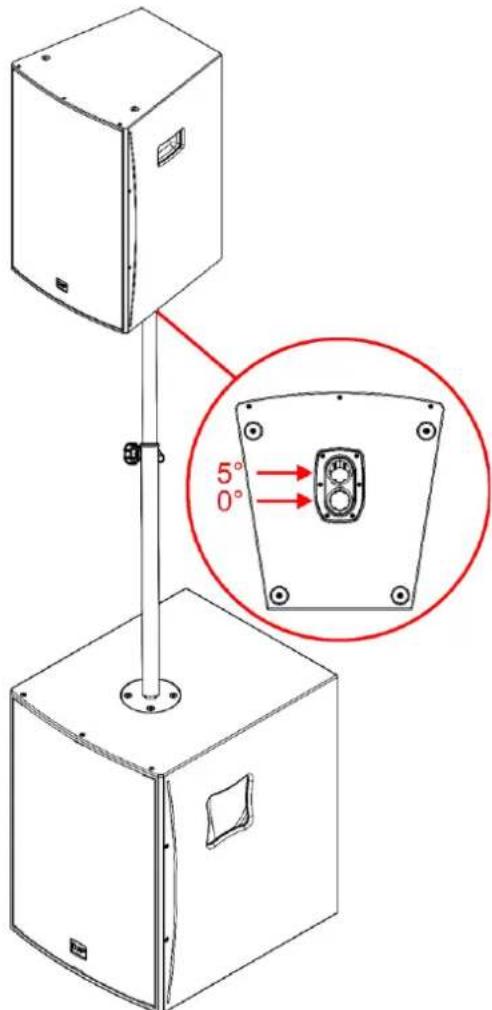

4.4.2. Installation sur un support extensible 13
4.4.3. Installation suspendue 14

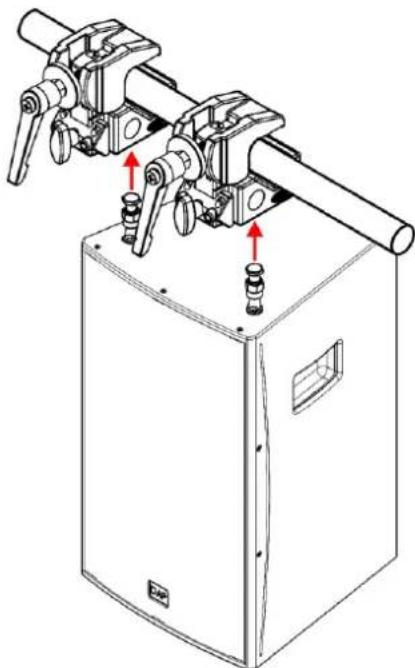

4.4.4. Installation suspendue à l'aide d'une pine 16

5. Configuration et fonctionnement 17

5.1. Mises en garde et précautions 17
5.2. Types de connexions 17
5.3. Examples de configuration 17

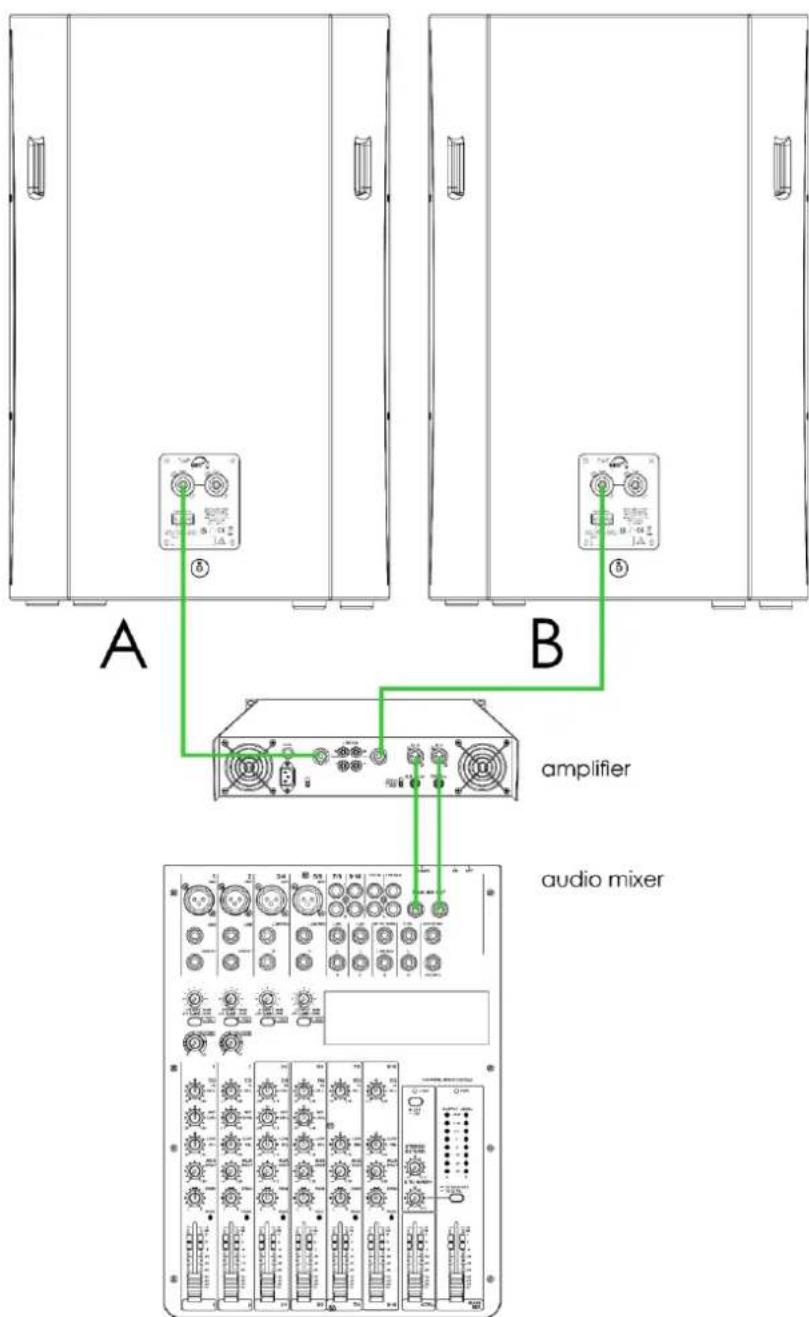

5.3.1. Configuration stereo 18

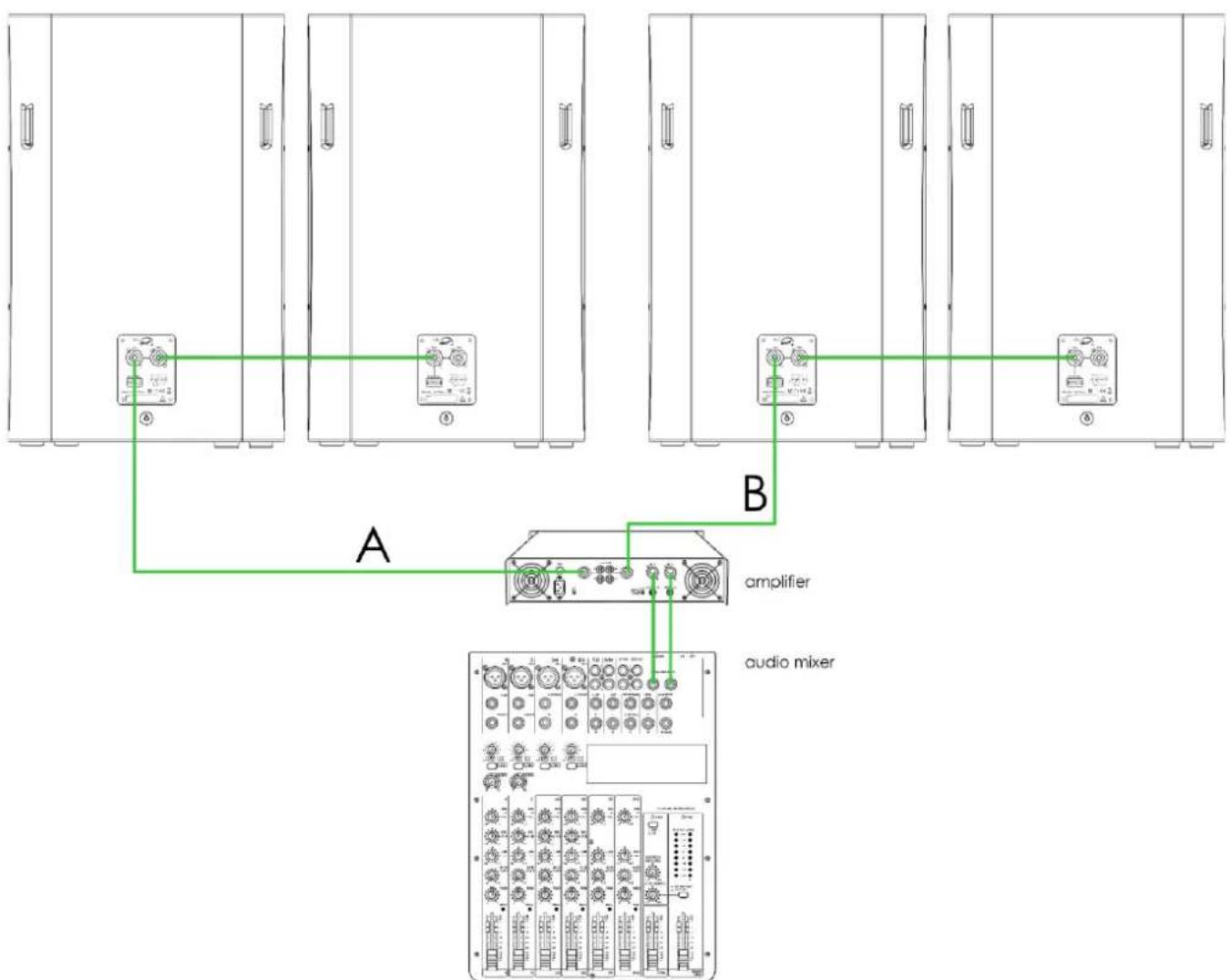

5.3.2. Configuration avec plusieurs enceintes passives full-range 19

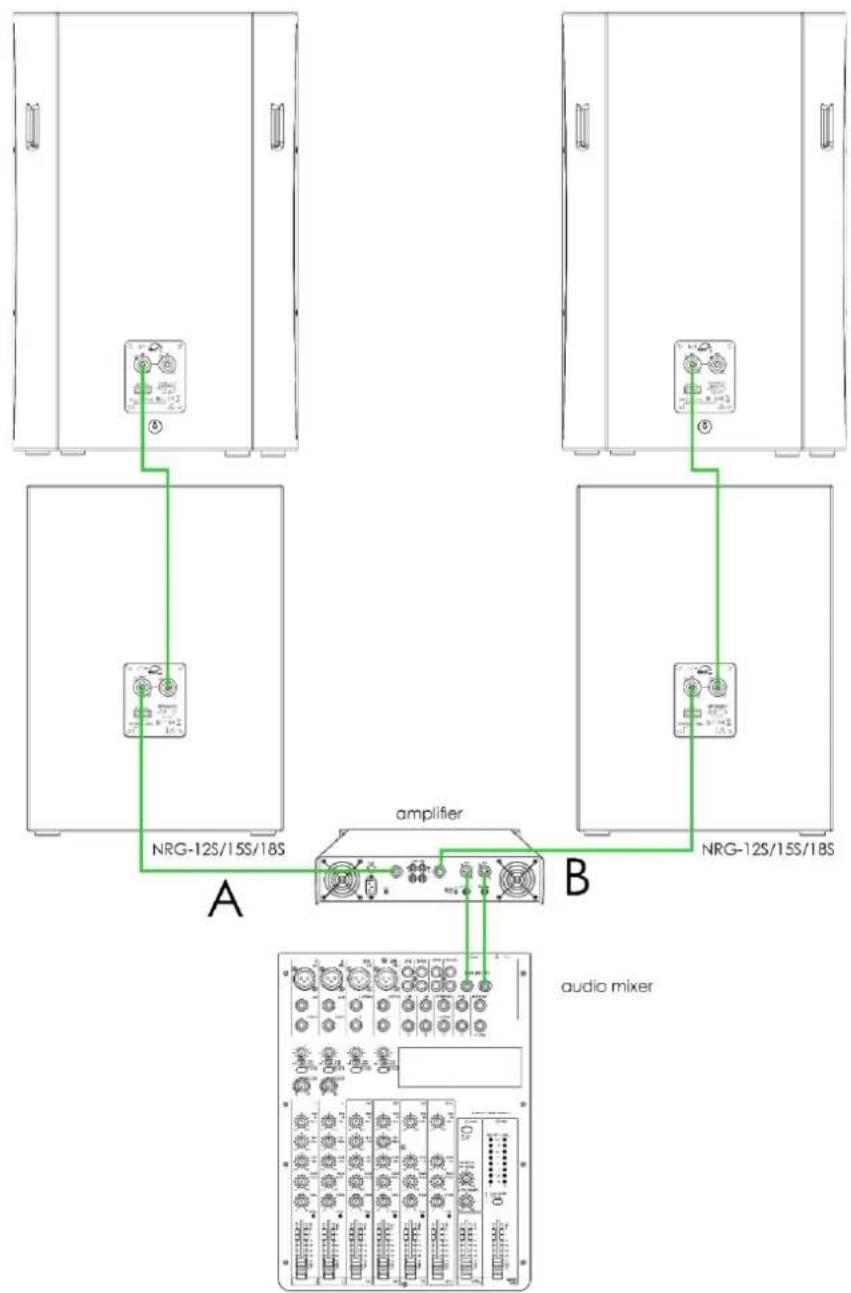

5.3.3. Configuration avec des subwoofoers passifs 20

6. Dépannage 21

7. Entretien 22

7.1. Consignes de sécurité pour l'entretien 22
7.2. Entretien préventif 22
7.2.1. Instructions de base pour le nettoyage 22
7.3. Entretien correctif 22

8. Désinstallation, transport et stockage 23

8.1. Instructions pour la désinstallation 23
8.2. Instructions pour le transport 23
8.3. Stockage 23

9. Elimination 23

10.Approbation 23

1. Introduction

1.1. Avant d'utiliser le produit

Avis

Lisez et suivez les instructions de ce mode d'emploi avant d'insteller, d'utiliser ou de réparer ce produit.

Le fabricant n'assumera aucune responsabilité en cas de dommages resultant du non-respect de ce mode d'emploi.

Après le déballage, examinez le contenu du carton. S'il manque des pièces ou si certaines sont endommagées, veuillez contacter votre distributeur Highlite International.

Contenu du paquet :

DAP NRG-15
Mode d'emploi

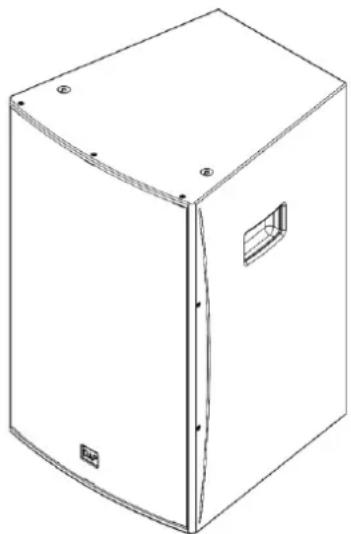

Fig. 01

1.2. Utilisation conforme

Cet apparéil est conçu pour être utilisé comme enceinte passive full-range. Il est uniquement adapté pour être utilisé en interieur. Toute utilisation incorrecte peut conduire à des situations dangereuses et entrainer des blessures et des dégats matériels.

Toute autre utilisation, non mentionnée dans « Utilisation conforme », est considérée comme non conforme et incorrecte.

1.3. Conventions de texte

Dans ce mode d'emploi, les conventions de texte suivantes sont utilisées :

• Récérences : Les références aux chapitres et aux pieces de l'appareil sont en caractères gras.

Example: « Reportez-vous au chapitre 2. Sécurité», « appuyez sur

I'interrupteur (03)

0-255: Définit une plage de valeurs
- Remarques : - Remarque : (en caractères gras) est suivi d'informations ou de conseils utiles

1.4. Symboles et indications

Les consignes de sécurité et les avertissements sont indiqués dans ce mode d'emploi par des panneaux de sécurité.

Respectez toujours les instructions fournies dans ce mode d'emploi.

DANGER

Indique une situation dangereuse imminente qui, si elle n'est pas évitée, entraînera la mort ou un préjudice grave.

MISE EN GARDE

Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou un préjudice grave.

AVERTISSEMENT

Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner un préjudice mineur ou modéré.

Attention

Indique des informations importantes pour le bon fonctionnement et l'utilisation du produit.

Avis

Lisez et respectez les instructions contenues dans ce document.

Informations importantes à prendre en compte si vous souhaitez vous débarrasser de ce produit.

1.5. Symboles figurant sur l'étiquette informative

Ce produit est pourvu d'une étiquette informative. L'étiquette informative est située à l'arrière de l'appareil.

L'étiquette informative contient les symboles suivants :

Cet apparéil est concu pour être utilisé en interieur.

Cet apparéil ne doit pas être traité comme un déchet domestique.

Lisez et suivez les instructions du mode d'emploi avant d'insteller, d'utiliser ou de réparer l'appareil.

2. Sécurité

Avis

Lisez et suivez les instructions de ce mode d'emploi avant d'insteller, d'utiliser ou de réparer ce produit.

Le fabricant n'assumera aucune responsabilité en cas de dommages resultant du non-respect de ce mode d'emploi.

2.1. Mises en garde et consignes de sécurité

DANGER

Danger pour les enfants

Utilisation destinée exclusivement aux adultes. L'appareil doit etre instalé hors de portee des enfants.

• Ne laissez aucun élément d'emballage (sacs en plastique, mousse en polystyrene, clous, etc.) à la portée des enfants. Les matériaux d'emballage sont potentiellement dangereux pour les enfants.

MISE EN GARDE

Risque d'instabilité

Lorsqu'il est monté sur un support extensible, l'appareil pourrait tomber et provoquer des blessures, voir la mort. L'appareil ne doit être utilisé qu'avez les supports recommendés dans ce mode d'emploi.

Assurez-vous que l'appareil est monté en toute sécurité sur un support extensible.
- Ne placez aucun objet sur le dessus de l'appareil lorsqu'il est monté sur un support extensible. Ces objets pourraient tomber et provoquer des blessures.

Attention

Charge de l'enceinte

Assurez-vous que la puissance totale de toutes les enceintes connectees ne dépasse pas la puissance nominale de l'amplificateur.
Assurez-vous que la longueur du cable de l'enceinte est adaptée à la charge totale de l'enceinte.

Attention

Consignes générales de sécurité

• Ne secouez pas l'appareil. Évitez d'exercer une force excessive lors de son installation ou de son utilisation.
  Si I'appareil est exposé à des variations extrêmes de température (apres un transport, par exemple), ne I'allumez pas immédiatement. Laissez l'appareil atteindre la température ambiente avant de lemettre en marche, car la formation de condensation pourrait l'endommager.
  Si I'appareil ne fonctionne pas correctement, cessez immédiatement de l'utiliser.

Attention

Cet appeareil ne doit etre utilise qu'aux fins pour lesquelles il a ete concu.

Cet apparéil est conçu pour être utilisé comme enceinte passive full-range. Il est uniquement adapté pour être utilisé en interieur. Toututilisation incorrecte peut conduire à des situations dangereuses et entraîner des blessures et des dégats matériels.

• Cét apparéil ne convient pas pour les utilisations domestiques.
• Cét appareil n'est pas consu pour fonctionner en permanence.
• Cet apparéil ne contient pas de pieces réparables par l'utilisateur. Toute modification non autorisée de l' apparéil entraînera l'annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dégats matériels.

Attention

Avant chaque utilisation, examinez visuellement l'appareil pour deceler d'eventuels defaults.

Assurez-vous que :

• Il n'y a pas de déformations sur le boîtier.
• Les câbles d'alimentation ne sont pas endommagés et ne semblent pas fragilisés.

Attention

N'exposez pas l'appareil à un environnement dont les conditions sont pires que celles que sa certification IP lui permet de supporter.

Cet apparéil est certifié IP20. La certification IP20 (IP : indice de protection) garantit une protection contre les objets solides de plus de 12 mm, tels que les doigts, mais ne fournit aucune protection contre les infiltrations d'eau.

2.2. Préquis concernant l'utilisateur

Ce produit peut être utilisé par des personnes ordinaires. L'entretien et l'installation peuvent être effectuels par des personnes ordinaires. Les réparations doivent obligatoirement être effectuees par des personnes formées ou qualifiées. Contactez notre distributeur Highlite International pour plus d'informations.

Les personnes dites « formées » ont reçu des instructions, ainsi qu'une formation de la part d'une personne qualifiée, ou sont supervisées par une personne qualifiée, pour effectuer des tâches spécifiques et des interventions liées à l'installation, aux réparations et à l'entretien de ce produit, afin qu'elles poussent identifier les risques et prendre toutes les précautions nécessaires pour les éviter.

Les personnes dites « qualifiées » ont une formation ou une expérience leur permettant de reconnaître les risques et d'éviter les dangers associés à l'installation, aux réparations et à l'entretien de ce produit.

Les personnes dites « ordinaires » sont toutes les personnes autres que les personnes formées et les personnes qualifiées. Les personnes ordinaires comprennent non seulement les utilisateurs du produit, mais aussi toutes les autres personnes qui peuvent avoir accès à l'appareil ou qui peuvent se couver à proximé de l'appareil.

3. Description de l'appareil

L'enceinte DAP NRG-15 est une enceinte passive full-range d'une puissance en crête de 550 watts (150 watts RMS en continu). Elle est dotée d'un woofer de 15'' et d'un moteur de compression de 1'' .

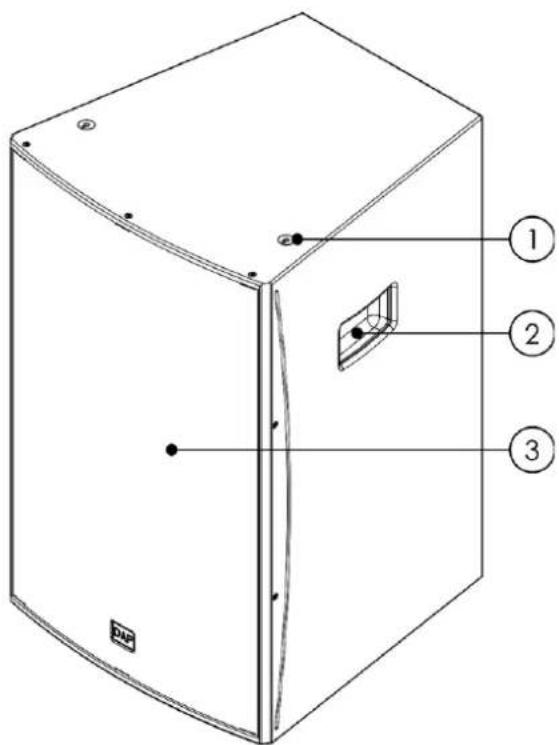

3.1. Vue de face

Fig. 02

01) 2 orifices de fixation (M10) avec vis hexagonales
02) 2 poignées de transport
03)Grille d'enceinte

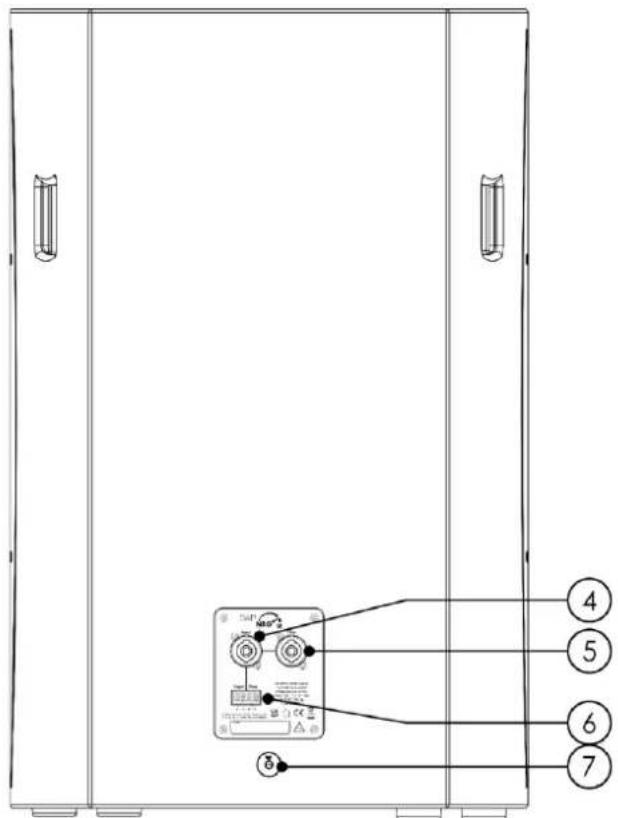

3.2. Vue arrête

Fig. 03

04) Entrée pour connecteur d'enceinte
05) THRU pour connecteur d'enceinte
06) Borne à 4 broches (Entrée et THRU)
07) Orifice de fixation (M10) avec vis hexagonale

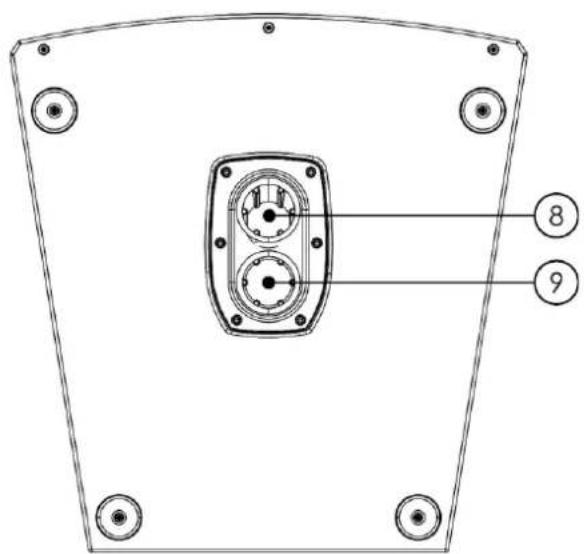

3.3. Vue de dessous

Fig. 04

08) Orifice de fixation à 5^ ( 0 35 mm )
09) Orifice de fixation à 0^ ( 0 35 mm )

3.4. Caracteristiques du produit

Modèle :

DAP NRG-15

Physiques :
Dimensions :	440 x 680 x 460 mm (L x H x P)
Poids :	20,2 kg

Entrées :
Puissance d'entrée RMS :	150 W
Puissance d'entrée en créée :	550 W

Caracteristique audio :
Système d'enceinte :	2 voies
Sensibilité de l'enceinte (1 W/1 m) :	96 dB
Impédance de l'enceinte	8 Ω
SPL maximal à 1 m :	118 dB
Fréquence de réponse (-6 dB)	50 - 20 000 Hz
Diamètre du caisson de basse :	15"
Bobine du caisson de basse :	2"
Type d'aimant du caisson de basse :	Ferrite
Diamètre du moteur de compression :	1"
Bobine du moteur de compression :	1,4"
Type d'aimant du moteur de compression :	Ferrite
Angle de dispersion (horizontal) :	90°
Angle de dispersion (vertical) :	60°

Matériaux :
Boîtier :	Contreplaqué
Couleur :	Noir
Indice de protection :	IP20

Connexions :
Connexion d'entrée passive :	Connecteur d'enceinte, borne à 4 broches
Connexion de sortie passive :	Connecteur d'enceinte

Propriétés du produit :
Diamètre du support de l'enceinte :	Ø 35 mm
Matériau de la grille de l'enceinte :	Acier
Filetage de l'anneau de suspension :	M10

Thermiques :
Température ambiente maximale tα:	40 °C
Température ambiente minimale tα:	0 °C

3.5. Accessoires disponibles en option

Yououpouvezegalementacquérirlesaccessoiressuivants：

D8600 Support d'enceinte
D8601 Support d'enceinte 35 mm Alu
D8602 Support d'enceinte avec plaque d'embase
D8436 Anneau de suspension d'enceinte de 10 mm (noir)
D8610 Support extensible de 35 mm
D8611 Support extensible M20
75132 Pince Multigrip noire
75133 Embout pour Multigrip M10 x 25

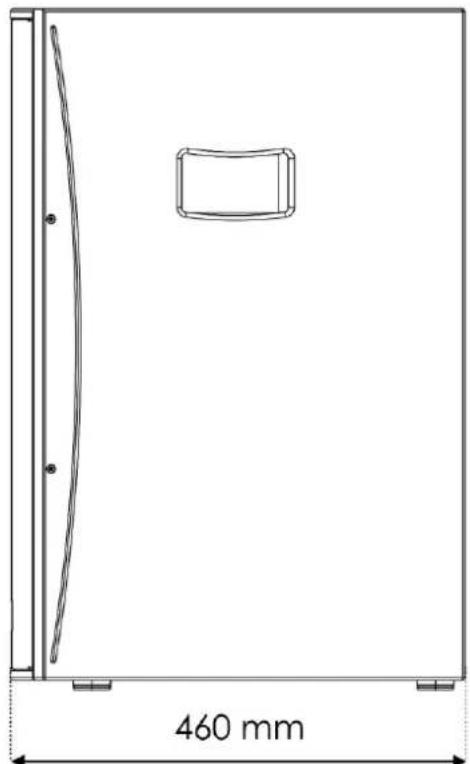

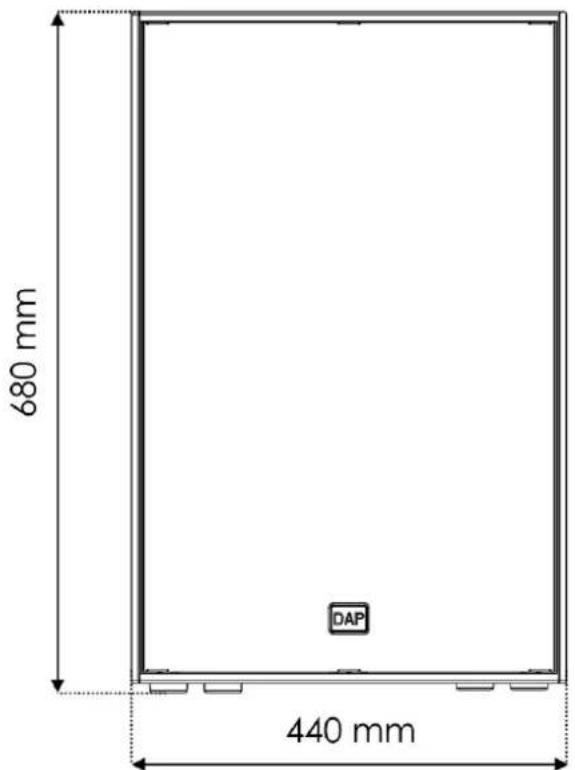

3.6. Dimensions

Fig. 05

4. Installation

4.1. Consignes de sécurité pour l'installation

MISE EN GARDE

Une installation incorporete peut entraîner des blessures graves et des dégats matériels.

L'installation ne doit être effectuee que par des personnes formées.

Respectez toutes les normes de sécurité europeennes, nationales et locales en vigueur concernant le gréage et les truss.

Assurez-vous que la structure de fixation est capable de supporter le poids de l'appareil.
Assurez-vous que le lieu de l'installation est exempt de tout obstacle et que les cables de l'enceinte ne sont pas en contact avec d'autres objets.

4.2. Equipement de protection individuelle

Pendant l'installation et le gréage, portez un équipement de protection individuelle conforme aux réglementations nationales et spécifiques au site.

4.3. Exigences relatives au site d'installation

• L'appareil doit être installé uniquement en interieur.
  L'appareil peut etre instalé sur un support extensible, sur un support d'enceinte, ou suspendu a une structure de fixation.
• La température ambiente maximale a = 40^ ne doit jamais être dépassée.
  L'humidité relative ne doit pas dépasser 90% à une température ambiente de 40 °C.

4.4. Options de montage

L'appareil peut être monté sur un support extensible ou sur un trésied d'enceinte, suspendu à une structure de fixation à l'aide de cables ou de chaînes, ou encore fixé sur un truss à l'aide d'une pince. Reportez-vous au chapitre 3.5. Accessoires disponibles en option, page 10.

Le dessous de l'appareil est doté de 2 orifices de fixation (08)/(09) pour une installation verticale (0^) ou inclinée (5^) sur un support, et 3 orifices de fixation (01)/(07) sont également disponibles (sur le dessus et à l'arrête de l'appareil) pour une installation suspendue.

4.4.1. Installation sur un support d'enceinte

MISE EN GARDE Risque d'instabilité

Lorsqu'il est monté sur un support d'enceinte, l'appareil pourrait tomber et provoquer des blessures, voir la mort. Assurez-vous que l'appareil est monté en toute sécurité.

Assurez-vous que le support d'enceinte est capable de supporter le poids de l'appareil.

Voue pouez monter l'appareil sur un trpied ou sur un support d'enceinte pourvu d'une plaque d'embase. Reportez-vous au chapitre 3.5. Accessoires disponibles en option, page 10.

Pour monter l'appareil sur un trépied :

Fig. 06

01) Placez le trépied sur une surface horizontally et stable.
02) Déployez entièrement les jambes du trépied.
03) Soulevez l'appareil au-dessus du trépied.
04) Placez l'appareil sur le support de maniere a ce que le tube du trépied s'insère dans l'un des 2 orifices de fixation (08)/(09).

4.4.2. Installation sur un support extensible

Il est possible d'empiler l'appareil sur un caisson de basse à l'aide d'un support extensible. Reportez-vous au chapitre 3.5. Accessoires disponibles en option, page 10.

Pour monter l'appareil sur un support extensible :

Fig. 07

01) Placez le subwoofer sur une surface horizontal et stable.
02) Insérez le support extensible dans l'orifice de fixation filtré situé sur le dessus du subwoofer.
03) Tournez le support extensible dans le sens horaire pour le fixer au subwoofer.
04) Soulevez l'appareil au-dessus du trépied.
05) Placez l'appareil sur le support extensible de maniere a ce qu'il s'insere dans I'un des 2 orifices de fixation (08)/(09).

4.4.3. Installation suspendue

AVERTISSEMENT Restreignez l'accès sous la zone de travail pendant l'installation ou la déinstallation.

Voussuspendre l'appareil a une structure par ses 3 points de fixation a I'aide de 3 anneaux desuspension (M10,longueur du filetage:min 15mm,max 30mm).Reportez-vous au chapitre

3.5. Accessories disponibles en option, page 10.

Pour suspendre l'appareil, suivez les étapes ci-dessous :

01) À l'aide d'une clé Allen, retirez les 3 vis hexagonales des 3 orifices de fixation (01) et (07).

Fig. 08

02) Insérez 3 anneaux de suspension (M10, longueur du filetage : min 15 mm, max 30 mm) dans les 3 orifices de fixation (01) et (07).

Remarque :

Il est recommandé d'utiliser des rondelles parechocs sous les anneaux de suspension pour répartir la charge sur la zone de contact.

03) Tournez les 3 anneaux de suspension dans les sens horsaire pour les serrer.

Fig. 09

NRG-15

04) Assurez-vous que les 3 anneaux de suspension sont correctement installés et orientés dans le plan de traction.
05) SusPENDez l'appareil à la structure à l'aide de câbles ou de chaînes de suspension appropriés.

Remarque :

Si les anneaux de suspension sont retirees, replacez les vis hexagonales dans les 3 orifices de fixation (01) et (07). Si les vis ne sont pas replacées dans les 3 orifices de fixation (01) et (07), des fuites d'air se produit dans le boîtier. Cela provoquera des effets indésirables pouvant affecter le bon fonctionnement de l'appareil.

Fig. 10

4.4.4. Installation suspendue à l'aide d'une pine

AVERTISSEMENT Restreignez l'accès sous la zone de travail pendant l'installation ou la déinstallation.

ll est possible d'installer l'appareil sur un truss à l'aide de 2 pince. Reportez-vous au chapitre

3.5. Accessories disponibles en option, page 10.

Pour fixer l'appareil, suivez les étapes ci-dessous:

01) À l'aide d'une clé Allen, retirez les 2 vis hexagonales des 2 orifices de fixation (01).

Fig. 11

02) Insérez 2 embouts (M10, longueur du filetage : min 15 mm, max 30 mm) dans les 2 orifices de fixation (01).

03) Tournez les 2 embouts dans le sens hora pour les serrer.

Fig. 12

04 Fixez 2 pince à la structure de suspension.
05) Soulevez l'appareil sous les pince et insérez les embouts dans les orifices prévus à cet effet situés à la base de chaque pince.

Remarque:

Si les embouts sont rétirés, replaces les vis hexagonales dans les orifices de fixation (01). Si les vis ne sont pas replacées dans les orifices de fixation (01), des fuites d'air se produit dans le boîtier. Cela provoquera des effets indésirables pouvant affecter le bon fonctionnement de l'appareil.

Fig. 13

5. Configuration et fonctionnement

5.1. Mises en garde et précautions

Attention

Cet appeareil ne doit etre utilise qu'aux fins pour lesquelles il a ete concu.

Cet apparéil est donc pour être utilisé comme enceinte passive full-range. Il est uniquement adapté pour être utilisé en interieur.

Toute autre utilisation, non mentionnée dans « Utilisation conforme », est considérée comme non conforme et incorrecte.

5.2. Types de connexions

Les apparuils disposent de 2 types de connexions :

2 connecteurs d'enceintes (Entrée et THRU), et
- une borne à 4 broches (Entrée et THRU).

Vousspuvezutiliserces2typesdeconnexions pour connecter uneautreenceinte，unsubwoofer passif ou un amplificateur à l'enceinte.

Remarque:

Veillez à bien respecter la polarité du cable lorsqu'vous connectez d'autres apparèils par l'intérimédiaire de la borne à 4 broches (06).

5.3. Exemples de configuration

Attention

Charge de I'enceinte

Assurez-vous que la charge totale de toutes les enceintes connectées est inférieure à la puissance maximale de l'amplificateur. Si la charge totale est supérieure à la puissance maximale de l'amplificateur, cela peut endommager l'amplificateur et les enceintes.

Pour déterminer si la configuration est correcte :

01) Additionnez les puissances de toutes les enceintes connectées.
02) Comparez cette valeur avec la valeur de la puissance maximale de l'amplificateur.
03) Déconnectez une (ou plusieurs) enceinte(s) si nécessaire.

5.3.1. Configuration stereo

Vou pouvez connecter 2 enceintes passives full-range NRG-15 dans une configuration stéreo classique avec un amplificateur et un mixer audio.

Pour réaliser cette configuration :

01) Reliez l'Entrée pour connecteur d'enceinte (04) de la 1re enceinte passive full-range à la sortie A de l'amplificateur.
02) Reliez l'Entrée pour connecteur d'enceinte (04) de la 2^e enceinte passive full-range à la sortie B de l'amplificateur.

Remarque:

Voussouez au chapitre 5.2. Types de connexion, page 17.

Fig. 14

5.3.2. Configuration avec plusieurs enceintes passives full-range

Voupez utilise plusieurs enceintes passives full-range NRG-15 en tant qu'enceintes de retour descne et les connecter a un amplificateur et a un mixer audio.

Pour réaliser cette configuration :

01) Reliez l'Entrée pour connecteur d'enceinte (04) de la 1re enceinte passive full-range à la sortie A de l'amplificateur.
02) Reliez le THRU pour connecteur d'enceinte (05) de la 1^re enceinte passive full-range à l'Entrée pour connecteur d'enceinte (04) de la 2^e enceinte passive full range. Si nécessaire, vous pouvez connecter plus d'enceintes passives full-range sur la ligne A.
03) Reliez l'Entree pour connecteur d'enceinte (04) de la 3^ enceinte passive full-range a la sortie B de I' amplificateur.
04) Reliez le THRU pour connecteur d'enceinte (05) de la 3^e enceinte passive full-range à l'Entrée pour connecteur d'enceinte (04) de la 4^e enceinte passive full range. Si nécessaire, vous pouvez connecter plus d'enceintes passives full-range sur la ligne B.

Remarque :

Voussouez au chapitre 5.2. Types de connexion, page 17.

Fig. 15

5.3.3. Configuration avec des subwoofoers passifs

Voupvez empiler 2 enceintes passives full-range NRG-15 avec 2 subwoofoers passifs de la gamme NRG (NRG-15S/NRG-15S/NRG-18S) et les connecter à un amplificateur et à un mixer audio.

Pour réaliser cette configuration :

01) Reliez l'Entree pour connecteur d'enceinte (04) de la 1re enceinte passive full-range au THRU pour connecteur d'enceinte du 1er subwoofer passif.
02) Reliez le 1er subwoofer passif à la sortie A de l'amplificateur.
03) Reliez l'Entree pour connecteur d'enceinte (04) de la 2^e enceinte passive full-range au THRU pour connecteur d'enceinte du 2^e subwoofer passif.
04) Reliez le 2° subwoofer passif à la sortie B de l'amplificateur.

Remarque:

Voussouez au chapitre 5.2. Types de connexion, page 17.

Fig. 16

6. Dépannage

Ce guide de dépannage contient des solutions à des problèmes qui peuvent être réalisées par une personne ordinaire. L'appareil ne contient pas de pieces réparables par l'utilisateur.

Toute modification non autorisée de l'appareil entraînera l'annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dégats matériels.

Confiez les réparations à des personnes formées ou qualifiées. Contactez votre distributeur Highlite International au cas où la solution ne serait pas décrite dans le tableau.

Problème	Cause(s) probable(s)	Solution
Pas de son	L'amplificateur est défectueux	• Utilissez un autre amplificateur
	Connexions incorrectes	• Assurez-vous que les connexions entre l'appareil et l'amplificateur sont correctes • Assurez-vous que la polarité est correcte.
Son de mauvaise qualité	Polarité incorrecte	• Assurez-vous que la polarité est correcte.
Sortie intermittente	Mauvaises connexions	• Assurez-vous que les connexions entre les différents appareils sont correctes Remplacez les câbles endommagés si nécessaire
Bruit constant (bourdonnement ou sifflement, par exemple)	Mauvaise mise à la terre du système ou boucle de terre	• Assurez-vous que la mise à la terre du système est correcte. Corrigez la mise à la terre du système si nécessaire

7. Entretien

7.1. Consignes de sécurité pour l'entretien

DANGER

Décharge électrique due à une tension dangereuse à l'intérieur de l'appareil

Débranche l'alimentation électrique avant de procédé à l'entretien ou au nettoyage.

7.2. Entretien préventif

Attention

Avant chaque utilisation, examinez visuellement l'appareil pour déceler d'eventuels définuts.

Assurez-vous que :

• Il n'y a pas de déformations sur le boîtier.
• Les câbles d'alimentation ne sont pas endommagés et ne semblent pas fragilisés.

7.2.1. Instructions de base pour le nettoyage

Pour nettoyer l'appareil, suivez les etapes ci-dessous :

01) Eteignez l'appareil.
02) Nettoyez l'appareil avec un chiffon doux et sans peluches.

Attention

• Ne plongez l'appareil dans aucun liquide.
• N'tutilisez pas d'alcool ni de solvants.

7.3. Entretien correctif

L'appareil ne contient pas de pieces réparables par l'utilisateur. N'ouvre pas l'appareil et n'effectuez aucune modification.

Confiez les réparations et l'entretien à des personnes formées ou qualifiées. Contactez votre distributeur Highlite International pour plus d'informations.

8. Désinstallation, transport et stockage

8.1. Instructions pour la désinstallation

MISE EN GARDE

Une déinstallation incorrecte peut entraîner des blessures graves et des dégats matériels.

• Débranche l'alimentation électrique avant de procédé à la désinstallation.
  Lors de la déinstallation de l'appareil, respectez toujours les réglementations nationales et spécifiques au site.
• Portez un équipement de protection individuelle conforme aux réglementations nationales et spécifiques au site.

8.2. Instructions pour le transport

Si possible, réutilisez l'emballage d'origine pour transporter l'appareil.
Respectez tous les instructions de manipulation imprimées sur l'extérieur du carton, comme : « Manipuler avec précaution », « Ce côte vers le haut», « Fragile »

8.3. Stockage

Nettoyez l'appareil avant de le ranger. Suivez les instructions de nettoyage du chapitre
7.2.1. Instructions de base pour le nettoyage, page 22.
- Rangez l'appareil dans son emballage d'origine, si possible.

9. Élimination

Élimination correcte de ce produit

Déchets d'équipements électriques et électroniques

Ce symbole sur le produit, son emballage ou ses documents, indique que le produit ne doit pas etre traité comme un déchet menager. Debarrassez-vous de ce produit en le déposant dans un point de collecte spécialised dans le recyclage des équipements electriques et electroniques. Cela permet d'eviter toute pollution de l'environnement ou d'eventuelles blessures corporelles dues a une elimination incontrolée des déchets. Pour obtenir des informations plus détaillées sur le recyclage de ce produit, contactez les autorités locales ou le distributeur agreé.

10. Approbation

CC UK CA

Consultez la page de ce produit et procurez-vous une déclaration de conformité sur le site Web de Highlite International (www.highlite.com).
