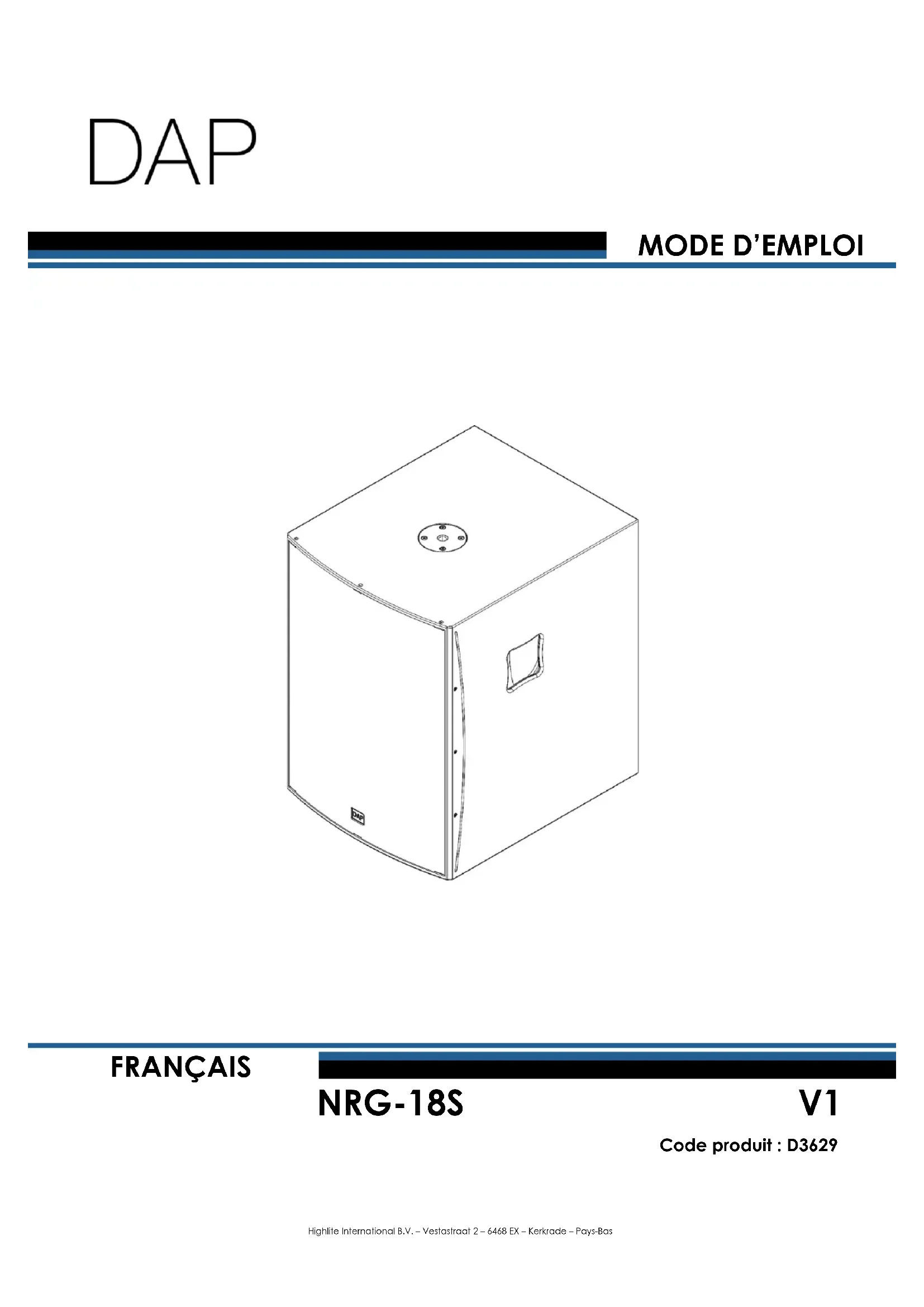

MODE D'EMPLOI NRG-18S DAP-Audio

NRG-18S Code produit : D3629 Préface Nous vous remercions d’avoir fait l’acquisition de ce produit DAP. L’objectif de ce mode d’emploi est de vous fournir des instructions pour une utilisation correcte et sûre de ce produit. Conservez le mode d’emploi pour pouvoir le consulter ultérieurement, car il fait partie intégrante du produit. Le mode d’emploi doit être conservé dans un endroit facilement accessible. Ce mode d’emploi contient des informations concernant : ● Consignes de sécurité ● Installation et fonctionnement de l’appareil ● Utilisations conformes et non conformes de l’appareil ● Procédures d’entretien ● Dépannage ● Transport, stockage et élimination de l’appareil Le non-respect des instructions contenues dans ce mode d’emploi peut entraîner des blessures graves et des dommages matériels.

©2023 DAP. Tous droits réservés. Aucune partie de ce document ne peut être copiée, publiée ni reproduite de quelque manière que ce soit sans l’autorisation écrite préalable de Highlite International. La conception et les spécifications du produit sont susceptibles d’être modifiées sans préavis. Pour obtenir la dernière version de ce document ou des versions dans d’autres langues, veuillez vous rendre sur notre site Web www.highlite.com ou envoyez-nous un courrier électronique à [e-mail]. Highlite International et ses fournisseurs agréés n’assument aucune responsabilité en cas de blessures, dommages, préjudices directs ou indirects, préjudices consécutifs ou financiers, ou tout autre type de préjudice résultant de l’utilisation de ce produit (qu’elle soit appropriée ou non), ou du fait de ne pas prendre en compte les informations contenues dans le présent document.2

NRG-18S Code produit : D3629

Avant d’utiliser le produit

Avis Lisez et suivez les instructions de ce mode d’emploi avant d’installer, d’utiliser ou de réparer ce produit. Le fabricant n’assumera aucune responsabilité en cas de dommages résultant du non-respect de ce mode d’emploi. Après le déballage, examinez le contenu du carton. S’il manque des pièces ou si certaines sont endommagées, veuillez contacter votre distributeur Highlite International. Contenu du paquet :

Fig. 01 Utilisation conforme Cet appareil est conçu pour être utilisé comme subwoofer passif. Il est uniquement adapté pour être utilisé en intérieur. Toute utilisation incorrecte peut conduire à des situations dangereuses et entraîner des blessures et des dégâts matériels. Toute autre utilisation, non mentionnée dans « Utilisation conforme », est considérée comme non conforme et incorrecte. Conventions de texte Dans ce mode d’emploi, les conventions de texte suivantes sont utilisées : ● Références : Les références aux chapitres et aux pièces de l’appareil sont en caractères gras. Exemple : « Reportez-vous au chapitre 2. Sécurité », « appuyez sur l’interrupteur (03) » ● 0 – 255 : Définit une plage de valeurs ● Remarques : Remarque : (en caractères gras) est suivi d’informations ou de conseils utiles4

NRG-18S Code produit : D3629 Symboles et indications Les consignes de sécurité et les avertissements sont indiqués dans ce mode d’emploi par des panneaux de sécurité. Respectez toujours les instructions fournies dans ce mode d’emploi.

DANGER Indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou un préjudice grave.

Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la mort ou un préjudice grave.

AVERTISSEMENT Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner un préjudice mineur ou modéré.

Attention Indique des informations importantes pour le bon fonctionnement et l’utilisation du produit.

Avis Lisez et respectez les instructions contenues dans ce document.

Informations importantes à prendre en compte si vous souhaitez vous débarrasser de ce produit. Symboles figurant sur l’étiquette informative Ce produit est pourvu d’une étiquette informative. L’étiquette informative est située à l’arrière de l’appareil. L’étiquette informative contient les symboles suivants :

Cet appareil est conçu pour être utilisé en intérieur.

Cet appareil ne doit pas être traité comme un déchet domestique.

Lisez et suivez les instructions du mode d’emploi avant d’installer, d’utiliser ou de réparer l’appareil.5

NRG-18S Code produit : D3629

Avis Lisez et suivez les instructions de ce mode d’emploi avant d’installer, d’utiliser ou de réparer ce produit. Le fabricant n’assumera aucune responsabilité en cas de dommages résultant du non-respect de ce mode d’emploi. Mises en garde et consignes de sécurité

DANGER Danger pour les enfants Utilisation destinée exclusivement aux adultes. L’appareil doit être installé hors de portée des enfants. ● Ne laissez aucun élément d’emballage (sacs en plastique, mousse en polystyrène, clous, etc.) à la portée des enfants. Les matériaux d’emballage sont potentiellement dangereux pour les enfants.

Attention Charge de l’enceinte ● Assurez-vous que la puissance totale de toutes les enceintes connectées ne dépasse pas la puissance nominale de l’amplificateur. ● Assurez-vous que la longueur du câble de l’enceinte est adaptée à la charge totale de l’enceinte.

Attention Consignes générales de sécurité ● Ne secouez pas l’appareil. Évitez d’exercer une force excessive lors de son installation ou de son utilisation. ● Si l’appareil est exposé à des variations extrêmes de température (après un transport, par exemple), ne l’allumez pas immédiatement. Laissez l’appareil atteindre la température ambiante avant de le mettre en marche, car la formation de condensation pourrait l’endommager. ● Si l’appareil ne fonctionne pas correctement, cessez immédiatement de l’utiliser.

Attention Cet appareil ne doit être utilisé qu’aux fins pour lesquelles il a été conçu. Cet appareil est conçu pour être utilisé comme subwoofer passif. Il est uniquement adapté pour être utilisé en intérieur. Toute utilisation incorrecte peut conduire à des situations dangereuses et entraîner des blessures et des dégâts matériels. ● Cet appareil ne convient pas pour les utilisations domestiques. ● Cet appareil n’est pas conçu pour fonctionner en permanence. ● Cet appareil ne contient pas de pièces réparables par l’utilisateur. Toute modification non autorisée de l’appareil entraînera l’annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dégâts matériels.6

NRG-18S Code produit : D3629

Attention Avant chaque utilisation, examinez visuellement l’appareil pour déceler d’éventuels défauts. Assurez-vous que : ● Il n’y a pas de déformations sur le boîtier. ● Les câbles d’alimentation ne sont pas endommagés et ne semblent pas fragilisés.

Attention Objet lourd

● Cet appareil est lourd. Afin d’éviter toute blessure, l’intervention de deux personnes est nécessaire lors de la manipulation.

Attention N’exposez pas l’appareil à un environnement dont les conditions sont pires que celles que sa certification IP lui permet de supporter. Cet appareil est certifié IP20. La certification IP20 (IP : indice de protection) garantit une protection contre les objets solides de plus de 12 mm, tels que les doigts, mais ne fournit aucune protection contre les infiltrations d’eau. Prérequis concernant l’utilisateur Ce produit peut être utilisé par des personnes ordinaires. L’entretien et l’installation peuvent être effectués par des personnes ordinaires. Les réparations doivent obligatoirement être effectuées par des personnes formées ou qualifiées. Contactez votre distributeur Highlite International pour plus d’informations. Les personnes dites « formées » ont reçu des instructions, ainsi qu’une formation de la part d’une personne qualifiée, ou sont supervisées par une personne qualifiée, pour effectuer des tâches spécifiques et des interventions liées à l’installation, aux réparations et à l’entretien de ce produit, afin qu’elles puissent identifier les risques et prendre toutes les précautions nécessaires pour les éviter. Les personnes dites « qualifiées » ont une formation ou une expérience leur permettant de reconnaître les risques et d’éviter les dangers associés à l’installation, aux réparations et à l’entretien de ce produit. Les personnes dites « ordinaires » sont toutes les personnes autres que les personnes formées et les personnes qualifiées. Les personnes ordinaires comprennent non seulement les utilisateurs du produit, mais aussi toutes les autres personnes qui peuvent avoir accès à l’appareil ou qui peuvent se trouver à proximité de l’appareil.7

NRG-18S Code produit : D3629

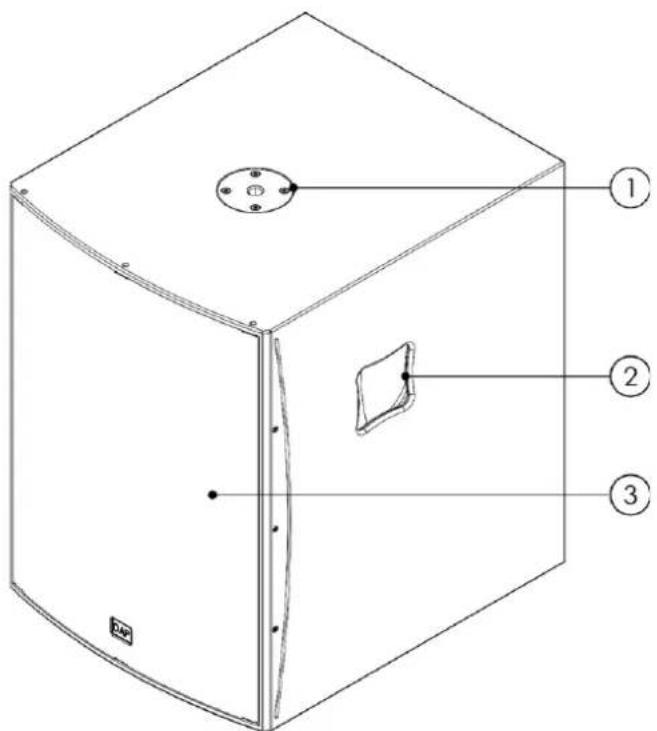

3. Description de l’appareil

Le DAP NRG-18S est un subwoofer passif d’une puissance en crête de 1 600 watts (400 watts RMS en continu). Il est doté d’un woofer de 18” et d’une double bobine mobile de 3”. Vue de face

02) 2 poignées de transport

03) Grille d’enceinte

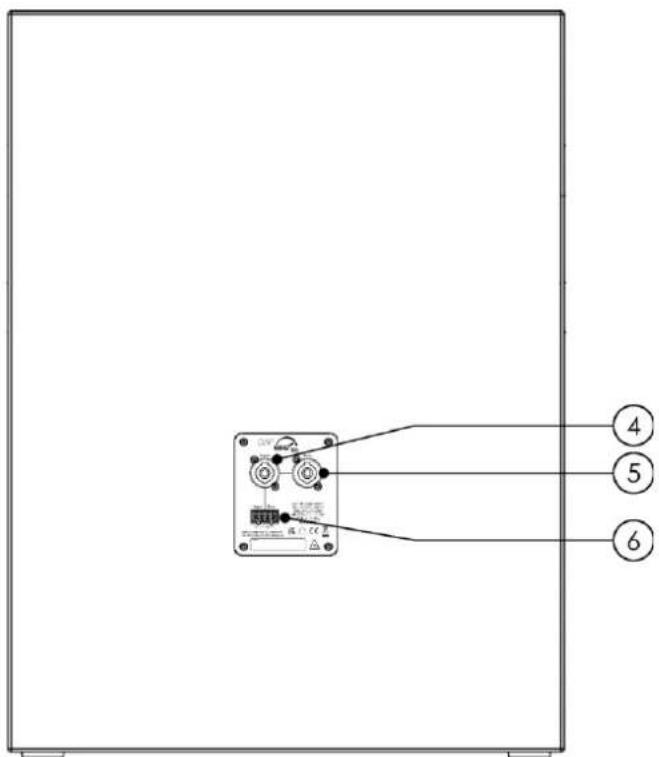

04) Entrée pour connecteur d’enceinte

05) THRU pour connecteur d’enceinte

06) Borne à 4 broches (Entrée et THRU)

NRG-18S Code produit : D3629 Caractéristiques du produit Modèle :

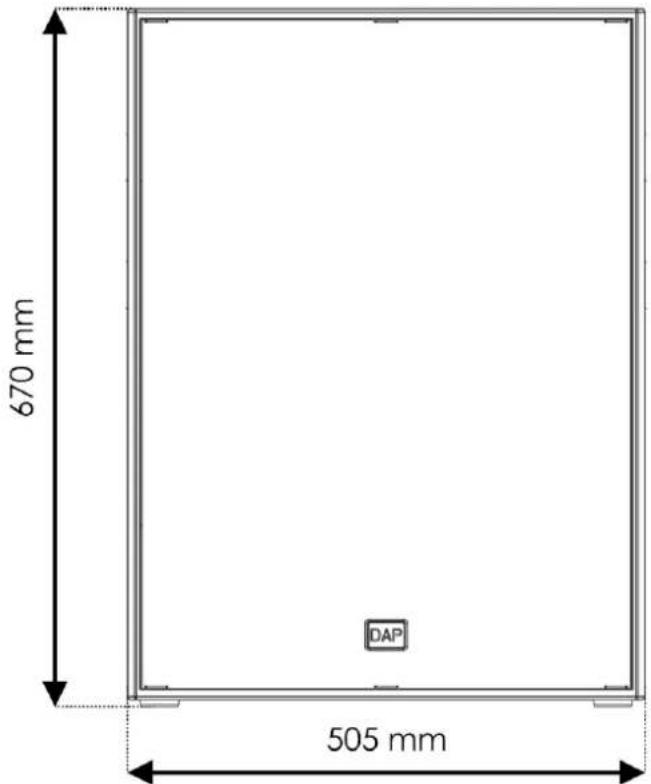

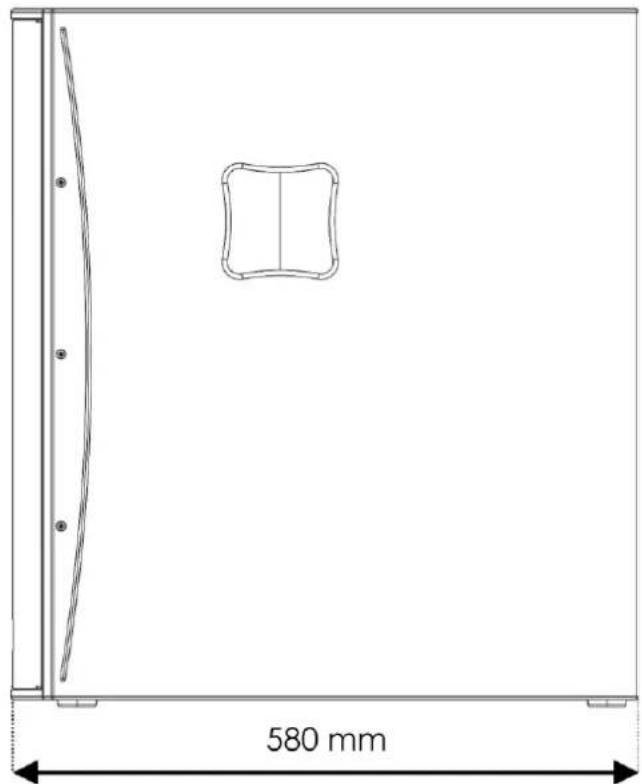

Physiques : Dimensions : 505 x 670 x 580 mm (L x H x P) Poids : 31,8 kg

Entrées : Puissance d’entrée RMS : 400 W Puissance d’entrée en crête : 1 600 W

Caractéristiques audio : Système d’enceinte : Subwoofer Sensibilité de l’enceinte (1 W/1 m) : 95 dB Impédance de l’enceinte 8 Ω SPL maximal à 1 m : 122 dB Fréquence de réponse (-6 dB) 45 – 120 Hz Diamètre du caisson de basse : 18” Bobine du caisson de basse :

Type d’aimant du caisson de basse : Ferrite Angle de dispersion (horizontal) : 360° Angle de dispersion (vertical) : 180°

Matériaux : Boîtier : Contreplaqué Couleur : Noir Indice de protection : IP20

Connexions : Connexion d’entrée passive : Connecteur d’enceinte, borne à 4 broches Connexion de sortie passive : Connecteur d’enceinte

Propriétés du produit : Support : M20 Matériau de la grille de l’enceinte : Acier

Thermiques : Température ambiante maximale t

NRG-18S Code produit : D3629 Accessoires disponibles en option Vous pouvez également acquérir les accessoires suivants : ● D8610 Support extensible de 35 mm ● D8611 Support extensible M20 Dimensions

NRG-18S Code produit : D3629

Consignes de sécurité pour l’installation

Une installation incorrecte peut entraîner des blessures graves et des dégâts matériels. L’installation ne doit être effectuée que par des personnes formées. Respectez toutes les normes de sécurité européennes, nationales et locales en vigueur concernant le gréage et les truss. Assurez-vous que le lieu de l’installation est exempt de tout obstacle et que les câbles de l’enceinte ne sont pas en contact avec d’autres objets.

Attention Objet lourd Cet appareil est lourd. Afin d’éviter toute blessure, l’intervention de deux personnes est nécessaire lors de la manipulation. Équipement de protection individuelle Pendant l’installation et le gréage, portez un équipement de protection individuelle conforme aux réglementations nationales et spécifiques au site. Exigences relatives au site d’installation ● L’appareil doit être installé uniquement en intérieur. ● Placez le subwoofer sur une surface horizontale et stable. ● La température ambiante maximale t

= 40 °C ne doit jamais être dépassée. ● L’humidité relative ne doit pas dépasser 90 % à une température ambiante de 40 °C.11

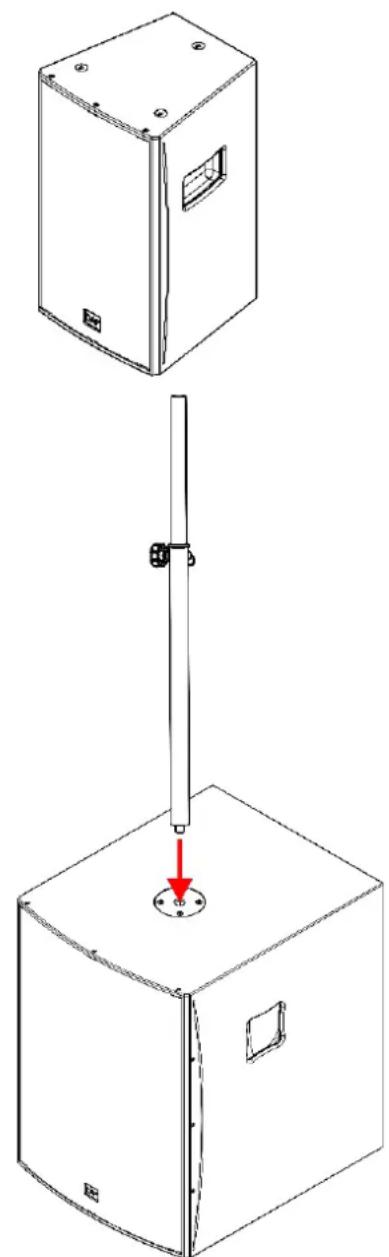

NRG-18S Code produit : D3629 Installation empilée avec une enceinte full-range Il est possible d’empiler une enceinte full-range sur le subwoofer à l’aide d’un support extensible. Reportez-vous au chapitre 3.4. Accessoires disponibles en option, page 9. Pour empiler les 2 appareils sur un support extensible, suivez les étapes ci-dessous :

Placez l’appareil sur une surface horizontale et stable. Insérez le support extensible dans l’orifice de fixation fileté (01). Tournez le support extensible dans le sens horaire pour le fixer à l’appareil. Installez l’enceinte full-range sur la partie supérieure du support extensible. Fig. 0512

NRG-18S Code produit : D3629

5. Configuration et fonctionnement

Mises en garde et précautions

Attention Cet appareil ne doit être utilisé qu’aux fins pour lesquelles il a été conçu. Cet appareil est conçu pour être utilisé comme subwoofer passif. Il est uniquement adapté pour être utilisé en intérieur. Toute autre utilisation, non mentionnée dans « Utilisation conforme », est considérée comme non conforme et incorrecte. Types de connexions Les appareils disposent de 2 types de connexions : ● 2 connecteurs d’enceintes (Entrée et THRU), et ● une borne à 4 broches (Entrée et THRU). Vous pouvez utiliser ces 2 types de connexions pour connecter une autre enceinte, un subwoofer passif ou un amplificateur à l’enceinte. Remarque : Veillez à bien respecter la polarité du câble lorsque vous connectez d’autres appareils par l’intermédiaire de la borne à 4 broches (06).

Attention Charge de l’enceinte Assurez-vous que la charge totale de toutes les enceintes connectées est inférieure à la puissance maximale de l’amplificateur. Si la charge totale est supérieure à la puissance maximale de l’amplificateur, cela peut endommager l’amplificateur et les enceintes. Pour déterminer si la configuration est correcte : Additionnez les puissances de toutes les enceintes connectées. Comparez cette valeur avec la valeur de la puissance maximale de l’amplificateur. Déconnectez une (ou plusieurs) enceinte(s) si nécessaire.13

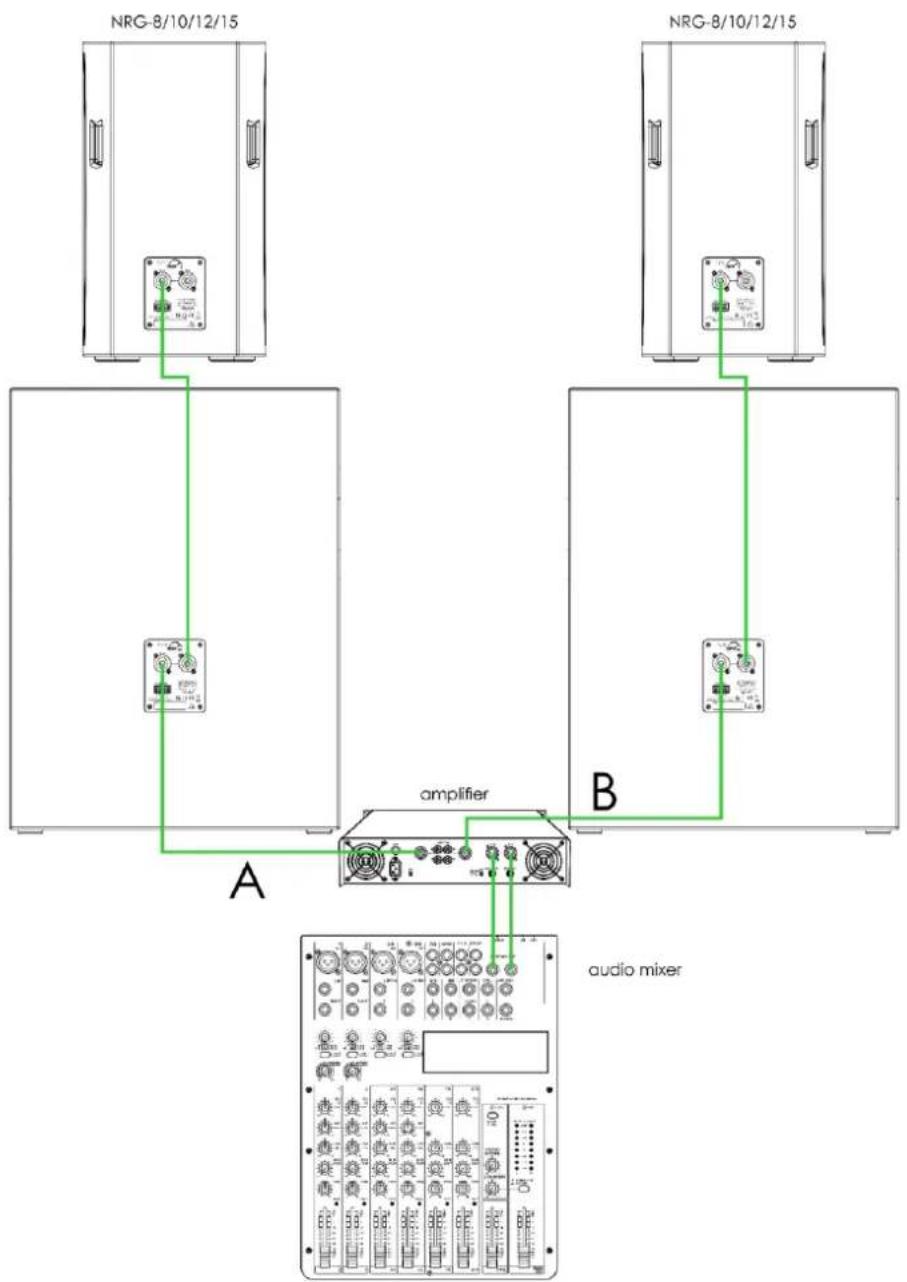

NRG-18S Code produit : D3629 Configuration avec des enceintes passives full-range Vous pouvez empiler 2 subwoofers passifs NRG-18S avec 2 enceinte passives full-range de la gamme NRG (NRG-8/NRG-10/NRG-12/NRG-15) et les connecter à un amplificateur et à un mixer audio. Pour réaliser cette configuration : Reliez la 1

enceinte passive full-range au THRU pour connecteur d’enceinte (05) du 1

subwoofer passif. Reliez l’Entrée pour connecteur d’enceinte (04) du 1

subwoofer passif à la sortie A de l’amplificateur. Reliez la 2

enceinte passive full-range au THRU pour connecteur d’enceinte (05) du 2

subwoofer passif. Reliez l’Entrée pour connecteur d’enceinte (04) du 2

subwoofer passif à la sortie B de l’amplificateur. Remarque : Vous pouvez aussi utiliser la borne à 4 broches (06) pour connecter l’enceinte à d’autres appareils. Reportez-vous au chapitre 5.2. Types de connexion, page 12.

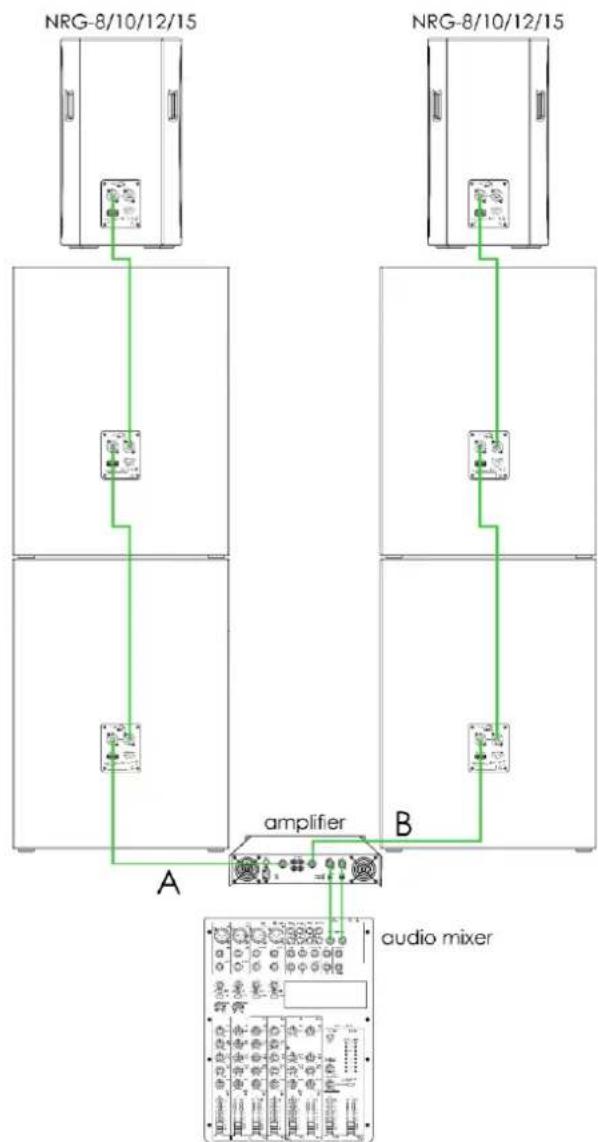

NRG-18S Code produit : D3629 Configuration avec plusieurs subwoofers passifs Vous pouvez empiler 4 subwoofers passifs NRG-18S avec 2 enceinte passives full-range de la gamme NRG (NRG-8/NRG-10/NRG-12/NRG-15) et les connecter à un amplificateur et à un mixer audio. Pour réaliser cette configuration : Reliez la 1

enceinte passive full-range au THRU pour connecteur d’enceinte (05) du 1

subwoofer passif. Reliez l’Entrée pour connecteur d’enceinte (04) du 1

subwoofer passif au THRU pour connecteur d’enceinte (05) du 2

subwoofer passif. Reliez l’Entrée pour connecteur d’enceinte (04) du 2

subwoofer passif à la sortie A de l’amplificateur. Reliez la 2

enceinte passive full-range au THRU pour connecteur d’enceinte (05) du 3

subwoofer passif. Reliez l’Entrée pour connecteur d’enceinte (04) du 3

subwoofer passif au THRU pour connecteur d’enceinte (05) du 4

subwoofer passif. Reliez l’Entrée pour connecteur d’enceinte (04) du 4

subwoofer passif à la sortie B de l’amplificateur. Remarque : Vous pouvez aussi utiliser la borne à 4 broches (06) pour connecter l’enceinte à d’autres appareils. Reportez-vous au chapitre 5.2. Types de connexion, page 12.

NRG-18S Code produit : D3629

Ce guide de dépannage contient des solutions à des problèmes qui peuvent être réalisées par une personne ordinaire. L’appareil ne contient pas de pièces réparables par l’utilisateur. Toute modification non autorisée de l’appareil entraînera l’annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dégâts matériels. Confiez les réparations à des personnes formées ou qualifiées. Contactez votre distributeur Highlite International au cas où la solution ne serait pas décrite dans le tableau. Problème Cause(s) probable(s) Solution Pas de son L’amplificateur est défectueux ● Utilisez un autre amplificateur Connexions incorrectes ● Assurez-vous que les connexions entre l’appareil et l’amplificateur sont correctes ● Assurez-vous que la polarité est correcte. Son de mauvaise qualité Polarité incorrecte ● Assurez-vous que la polarité est correcte. Sortie intermittente Mauvaises connexions ● Assurez-vous que les connexions entre les différents appareils sont correctes Remplacez les câbles endommagés si nécessaire Bruit constant (bourdonnement ou sifflement, par exemple) Mauvaise mise à la terre du système ou boucle de terre ● Assurez-vous que la mise à la terre du système est correcte. Corrigez la mise à la terre du système si nécessaire16

NRG-18S Code produit : D3629

Consignes de sécurité pour l’entretien

DANGER Décharge électrique due à une tension dangereuse à l’intérieur de l’appareil Débranchez l’alimentation électrique avant de procéder à l’entretien ou au nettoyage. Entretien préventif

Attention Avant chaque utilisation, examinez visuellement l’appareil pour déceler d’éventuels défauts. Assurez-vous que : ● Il n’y a pas de déformations sur le boîtier. ● Les câbles d’alimentation ne sont pas endommagés et ne semblent pas fragilisés. Instructions de base pour le nettoyage Pour nettoyer l’appareil, suivez les étapes ci-dessous : Éteignez l’appareil. Nettoyez l’appareil avec un chiffon doux et sans peluches.

Attention ● Ne plongez l’appareil dans aucun liquide. ● N’utilisez pas d’alcool ni de solvants. Entretien correctif L’appareil ne contient pas de pièces réparables par l’utilisateur. N’ouvrez pas l’appareil et n’effectuez aucune modification. Confiez les réparations et l’entretien à des personnes formées ou qualifiées. Contactez votre distributeur Highlite International pour plus d’informations.17

NRG-18S Code produit : D3629

8. Désinstallation, transport et stockage

Instructions pour la désinstallation

Une désinstallation incorrecte peut entraîner des blessures graves et des dégâts matériels. ● Débranchez l’alimentation électrique avant de procéder à la désinstallation. ● Lors de la désinstallation de l’appareil, respectez toujours les réglementations nationales et spécifiques au site. ● Portez un équipement de protection individuelle conforme aux réglementations nationales et spécifiques au site. Instructions pour le transport ● Si possible, réutilisez l’emballage d’origine pour transporter l’appareil. ● Respectez toujours les instructions de manipulation imprimées sur l’extérieur du carton, comme : « Manipuler avec précaution », « Ce côté vers le haut », « Fragile ». Stockage ● Nettoyez l’appareil avant de le ranger. Suivez les instructions de nettoyage du chapitre

7.2.1. Instructions de base pour le nettoyage, page 16.

● Rangez l’appareil dans son emballage d’origine, si possible.

Élimination correcte de ce produit Déchets d’équipements électriques et électroniques Ce symbole sur le produit, son emballage ou ses documents, indique que le produit ne doit pas être traité comme un déchet ménager. Débarrassez-vous de ce produit en le déposant dans un point de collecte spécialisé dans le recyclage des équipements électriques et électroniques. Cela permet d’éviter toute pollution de l’environnement ou d’éventuelles blessures corporelles dues à une élimination incontrôlée des déchets. Pour obtenir des informations plus détaillées sur le recyclage de ce produit, contactez les autorités locales ou le distributeur agréé.

Consultez la page de ce produit et procurez-vous une déclaration de conformité sur le site Web de Highlite International (www.highlite.com).18

NRG-18S Code produit : D3629©2023 DAP
