EDGE EBS-2 - Microphone DAP-Audio - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de poche sans fil (récepteur + 2 émetteurs)
Marque	DAP-Audio
Modèle	EDGE EBS-2
Dimensions du récepteur	205 x 225 x 44,5 mm (L x l x h), 1U
Dimensions de l'émetteur	90 x 65 x 22 mm (L x l x h)
Poids du récepteur	1,25 kg
Poids de l'émetteur	0,11 kg
Alimentation du récepteur	Adaptateur secteur 100-240 V CA, 50/60 Hz ; sortie 15 V CC, 7,8 W
Alimentation de l'émetteur	2 piles AA LR6 (alcalines) 1,5 V (non incluses)
Autonomie de l'émetteur	Environ 10 heures
Plage de fréquences	610 - 668 MHz
Bande passante RF	60 MHz
Type de récepteur	Vraie diversité
Sorties audio	2 connecteurs XLR 3 broches symétriques (MIC/LINE)
Connecteurs antenne	2 x BNC (entrée), 2 x BNC (cascade)
Indice de protection	IP20
Température ambiante	0 °C à 50 °C
Humidité relative	Max. 50 % à 50 °C
Utilisation prévue	Usage intérieur, transmission vocale ou instrumentale
Sécurité	Ne pas exposer à l'eau ; utiliser uniquement l'adaptateur fourni ; ne pas ouvrir ; tenu hors de portée des enfants
Entretien et nettoyage	Débrancher avant nettoyage ; chiffon doux non pelucheux ; ne pas utiliser d'alcool ni de solvants
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le revendeur Highlite International
Informations générales	Garantie annulée en cas de modification non autorisée ; conformité CE et UKCA

FOIRE AUX QUESTIONS - EDGE EBS-2 DAP-Audio

Comment installer les piles dans l'émetteur ?

Ouvrez le compartiment à piles (31), insérez 2 piles AA LR6 (alcalines) en respectant la polarité, puis refermez le compartiment.

Comment jumeler l'émetteur avec le récepteur ?

Placez l'émetteur près du récepteur (capteurs IR face à face). Sur le récepteur, allez dans le menu SYNC et appuyez sur la molette de commande pour lancer la synchronisation automatique.

Quelle est la portée maximale du système ?

La portée dépend des conditions environnantes, mais peut atteindre jusqu'à 100 mètres en champ libre. Évitez les obstructions métalliques et les interférences.

Pourquoi n'y a-t-il aucun son ?

Vérifiez que le récepteur et l'émetteur sont allumés et jumelés. Assurez-vous que l'émetteur n'est pas en sourdine (commutateur MUTE). Vérifiez les piles et les connexions audio.

Comment régler le gain de l'émetteur ?

Sur l'émetteur, appuyez sur le bouton POWER pour entrer dans le menu, utilisez les boutons UP/DOWN pour régler le gain (plage -32 dB à +4 dB), puis confirmez.

Combien de récepteurs peuvent être connectés en cascade ?

Jusqu'à 8 récepteurs peuvent être reliés via les connecteurs BNC cascade, permettant d'utiliser jusqu'à 16 émetteurs simultanément.

Quelles sont les fréquences utilisables ?

La plage de fréquences est de 610 à 668 MHz, avec 10 groupes (A à J) de 14 canaux chacun. Consultez le tableau des fréquences dans la notice.

Comment nettoyer l'appareil ?

Débranchez l'appareil, laissez-le refroidir 5 minutes, puis essuyez-le avec un chiffon doux et non pelucheux. N'utilisez jamais d'alcool ou de solvants.

Que faire en cas d'interférences ?

Augmentez le seuil du silencieux (menu SQUELCH) ou changez de groupe/canal. Utilisez la fonction SCAN pour trouver des fréquences libres.

Puis-je utiliser le système à l'extérieur ?

L'appareil est conçu pour un usage intérieur uniquement (IP20). L'utilisation en extérieur expose à l'humidité et aux températures extrêmes, ce qui peut endommager l'appareil.

MODE D'EMPLOI EDGE EBS-2 DAP-Audio

Code de produit : D1480B

Avant-propos

Merci d'avoir acheté ce produit DAP.

Ce manuel d'utilisation a pour but de fournir des instructions pour une utilisation correcte et sûre de ce produit.

Conservez le manuel d'utilisation pour vous y référer ultérieurement car il fait partie intégrante du produit. Le manuel d'utilisation doit être conservé dans un endroit facilement accessible.

Ce manuel d'utilisation contient des informations concernant :

• Consignes de sécurité
• Installation et fonctionnement de l'appareil
  • Utilisation prévue et non prévue de l'appareil
  • Procédures d'entretien
  • Résolution des problèmes
• Transport, stockage et mise au rebut de l'appareil

Le non-respect des instructions de ce manuel d'utilisation peut entraîner des blessures graves et des dommages matériels.

©2023 DAP. Tous droits réservés.

Aucune partie de ce document ne peut être copiée, publiée ou reproduite d'une autre manière sans le consentement écrit préalable de Highlite International.

La conception et les caractéristiques du produit sont soumises à modification sans avis préalable.

Pour obtenir la dernière version de ce document ou des versions en d'autres langues, veuillez consulter notre site web www.highlite.com ou nous contacter à l'adresse [e-mail].

Highlite International et ses fournisseurs de services autorisés ne sont pas responsables des blessures, des dommages, des pertes directes ou indirectes, des pertes consécutives ou économiques ou de toute autre perte résultant de l'utilisation, de l'incapacité à utiliser ou de la confiance dans les informations contenues dans ce document.

Table des matières

1. Introduction......4

1.1. Avant d'utiliser le Produit 4
1.2. Utilisation prévue ....4
1.3. Durée de vie du produit ....4
1.4. Conventions de texte....5
1.5. Symboles et termes d'avertissement....5
1.6. Symboles figurant sur l'étiquette d'informations....5

2. Sécurité......6

2.1. Avertissements et Consignes de sécurité ....6
2.2. Exigences pour l'utilisateur....7

3. Description de l'appareil....8

3.1. Récepteur – vue de la partie avant....8
3.2. Récepteur – vue de la partie arrière....8
3.3. Unité de poche (Émetteur) 9

3.3.1. Vue de la partie avant....9

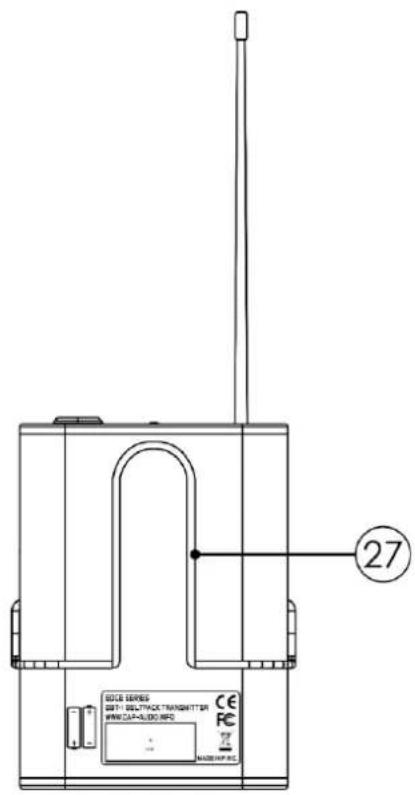

3.3.2. Vue de la partie arrière....9
3.3.3. Vue du dessus....9

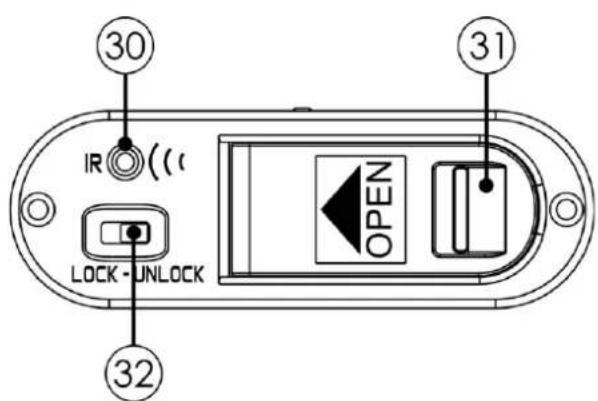

3.3.4. Vue du dessous....9

3.4. Caractéristiques du produit ....10
3.5. Accessoires en option....11

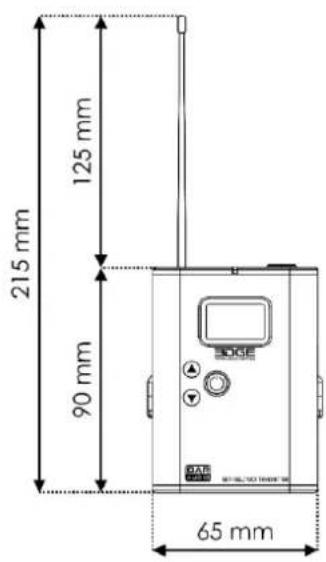

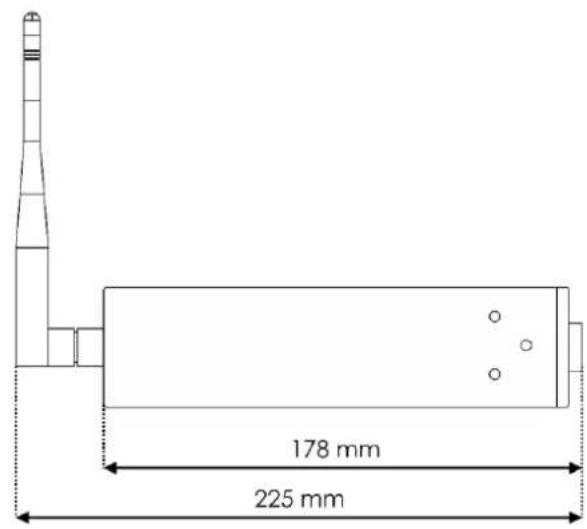

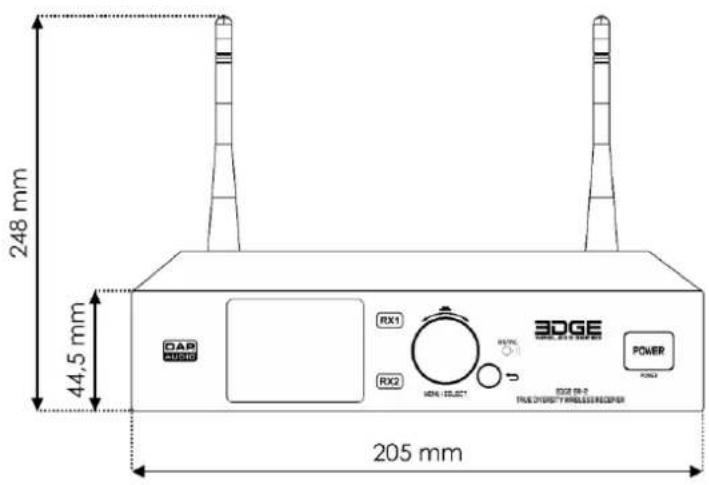

3.6. Dimensions....12

4. Installation et configuration ....13

4.1. Conditions ambiantes....13
4.2. Installation....13

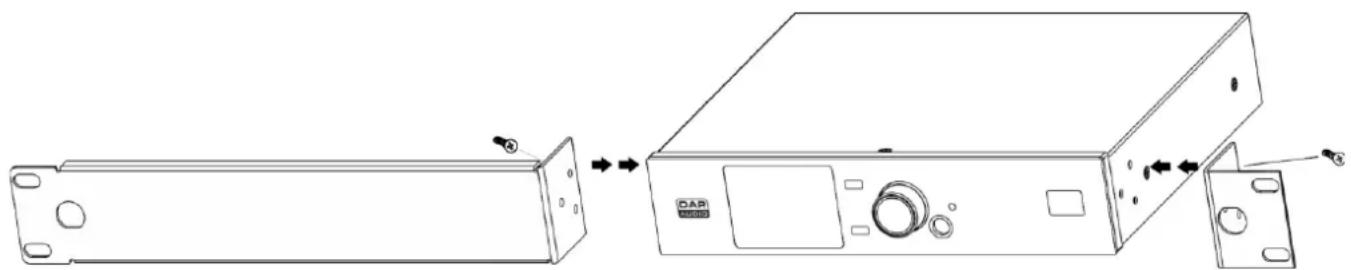

4.2.1. Un seul récepteur ....13

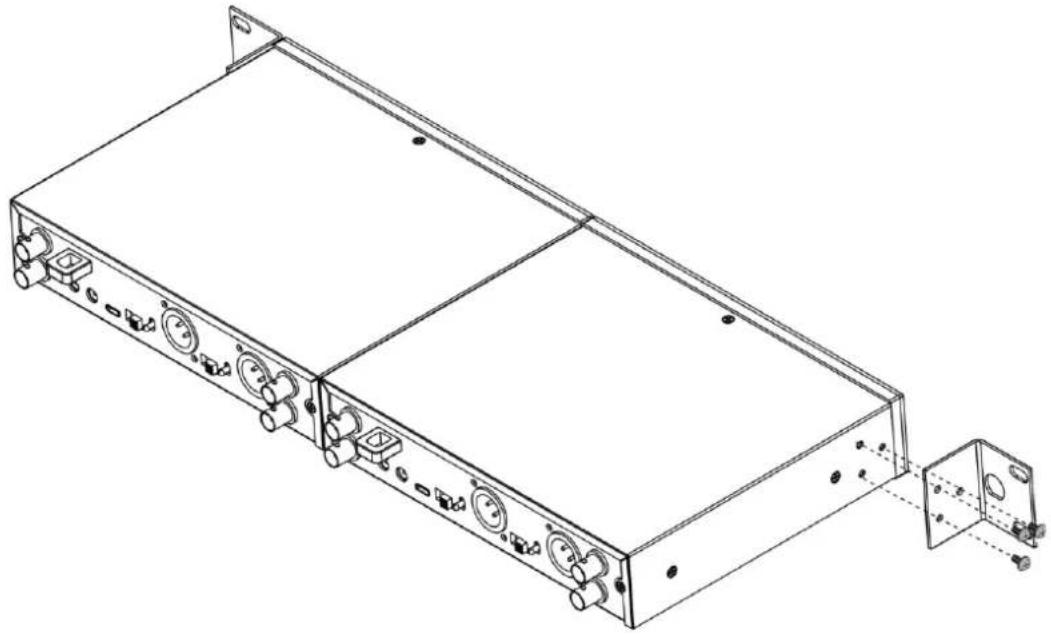

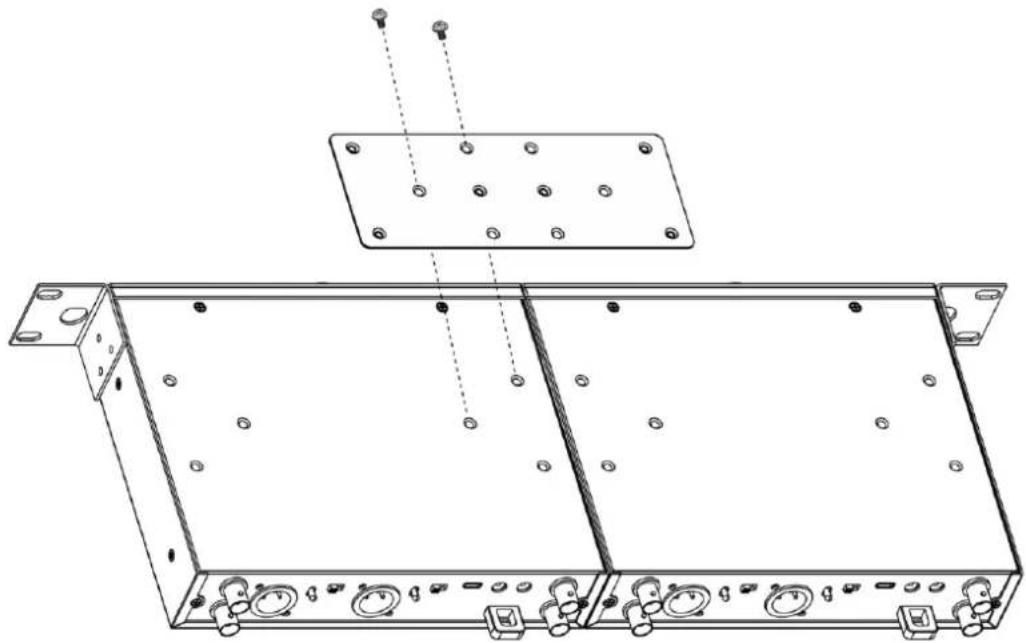

4.2.2. Deux récepteurs....14

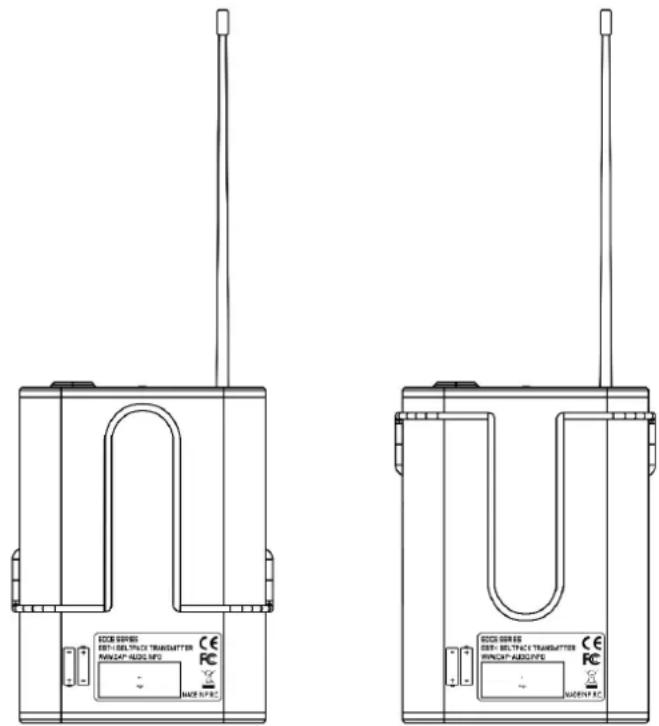

4.2.3. Installation de l'unité de poche 15

4.3. Configuration 15

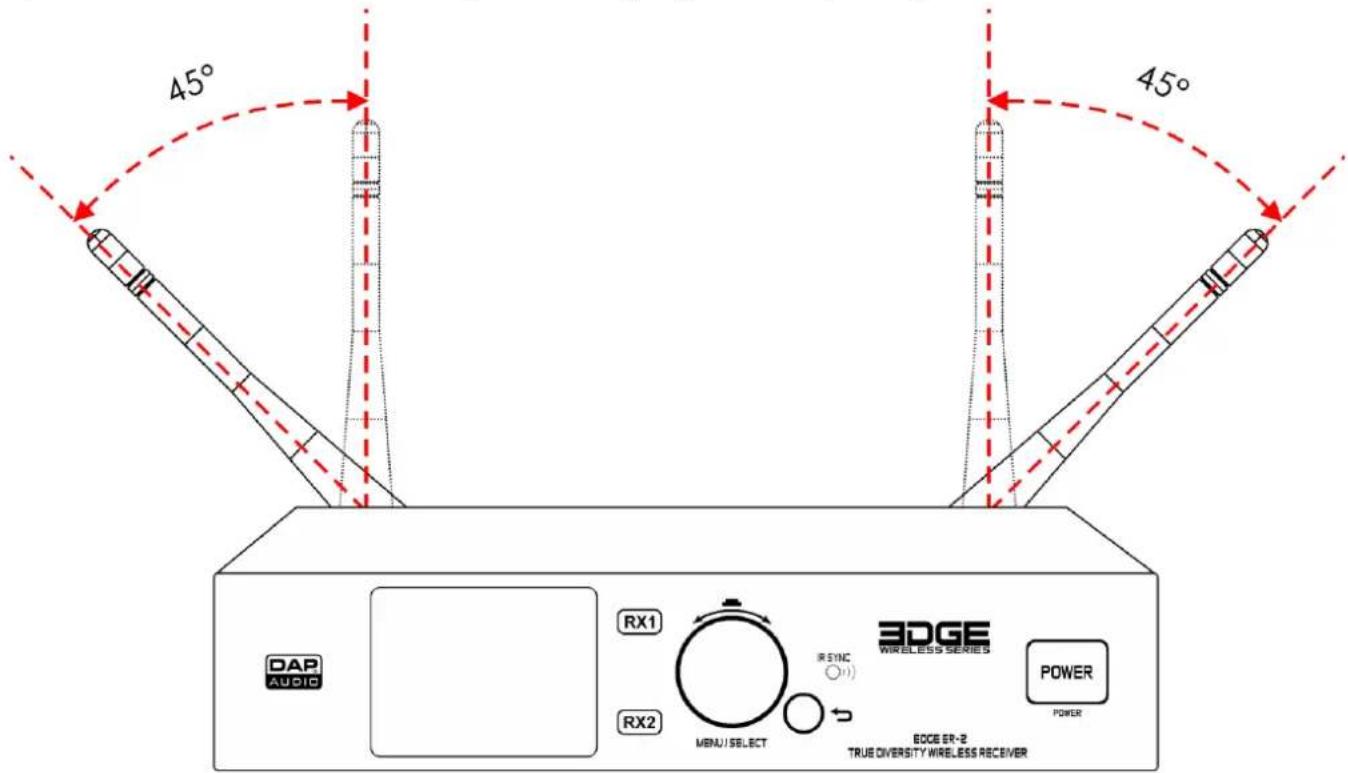

4.3.1. Installation des antennes 16
4.3.2. Raccord à l'alimentation ....16

4.3.2.1. Liaison électrique de plusieurs appareils....17

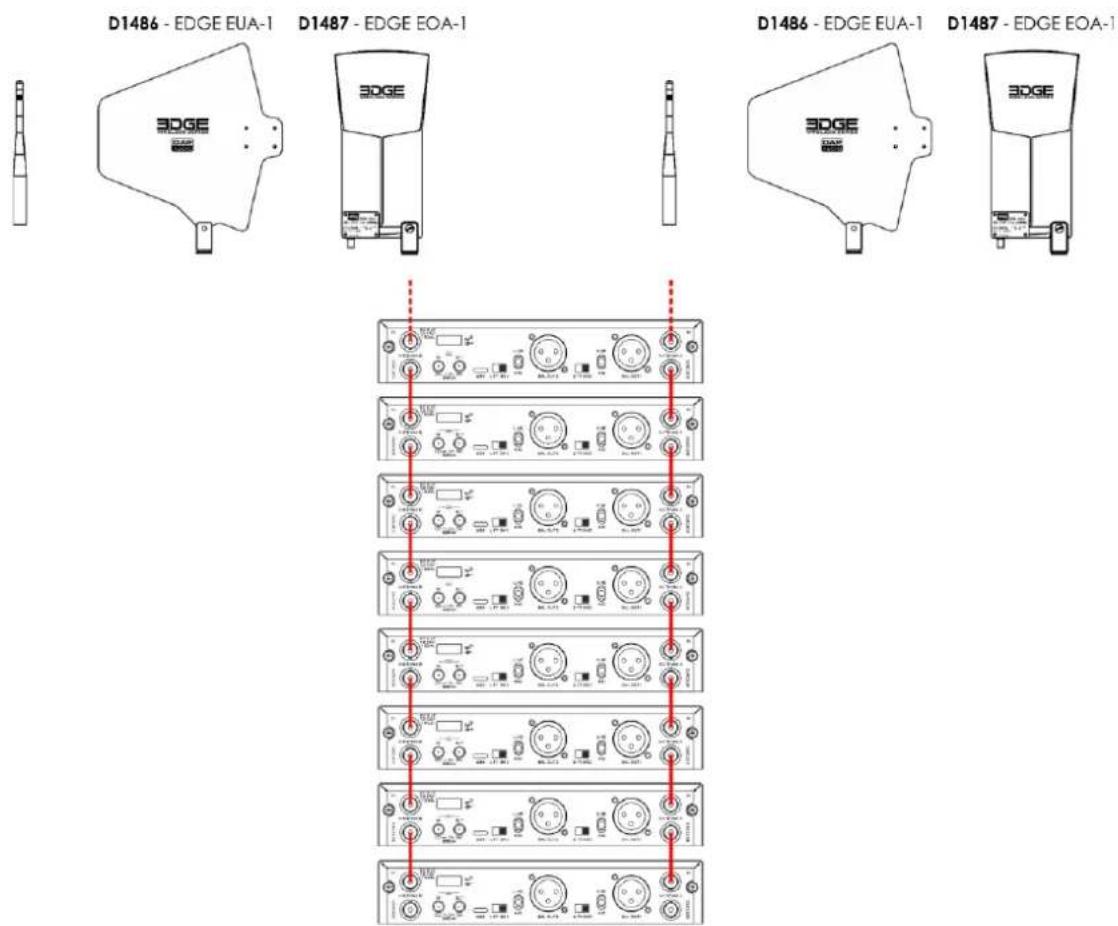

4.3.3. Exemples de configuration....17
4.3.4. Raccord du récepteur à une table de mixage/un amplificateur....18
4.3.5. Mise en marche/arrêt – Récepteur ....18

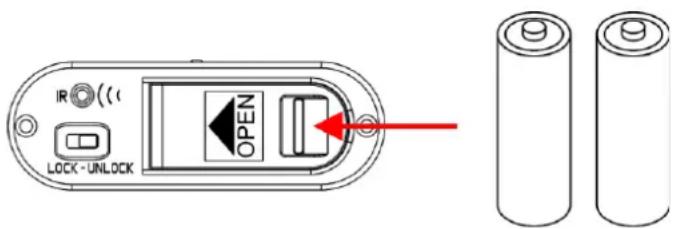

4.3.6. Installation des piles 18
4.3.7. Connexion du casque/du microphone/d'un instrument .....18
4.3.8. Mise en marche/arrêt – Émetteur .....19
4.3.9. Jumelage....19

Fonctionnement....19

5.1. Consignes de sécurité pour le fonctionnement ....19
5.2. Fonctionnement ....19

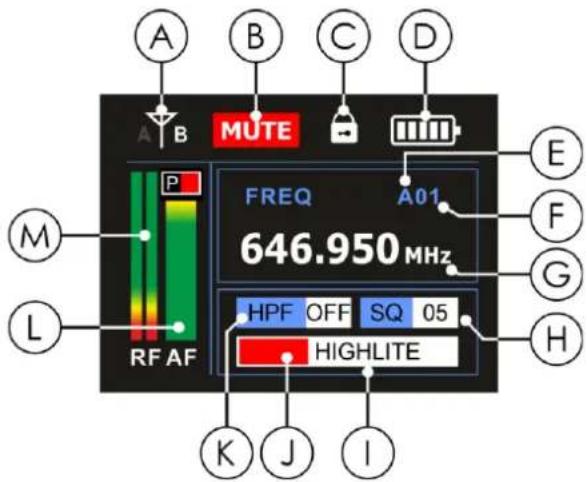

5.3. Panneau de commande - Récepteur ....20

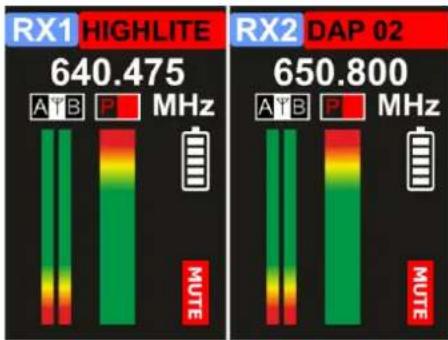

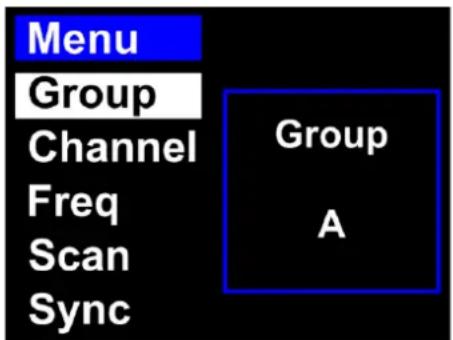

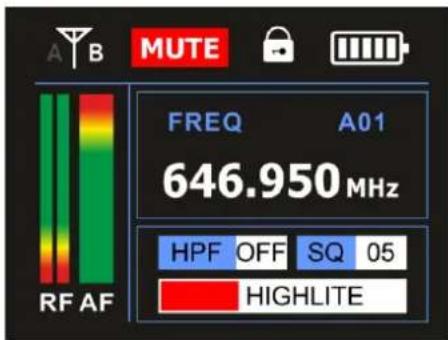

5.3.1. Options du menu principal....20

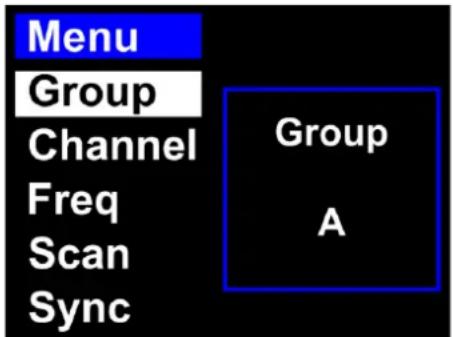

5.3.1.1. Groupe....21

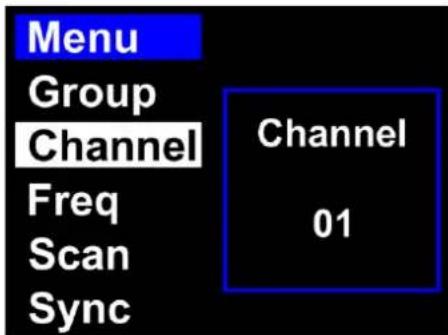

5.3.1.2. Canal 22
5.3.1.3. Fréquence 22

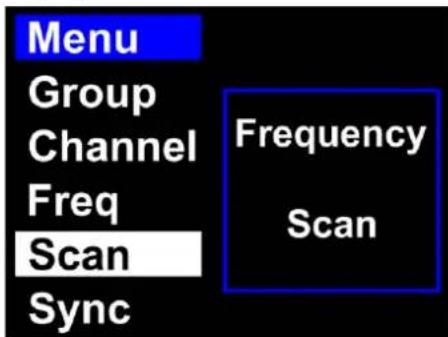

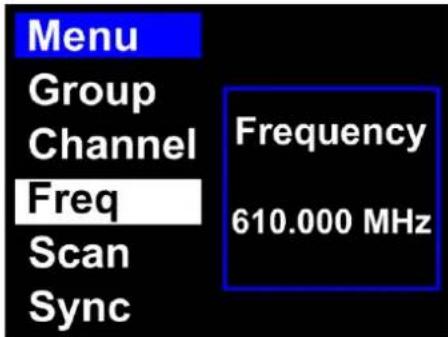

5.3.1.4. Balayage 22

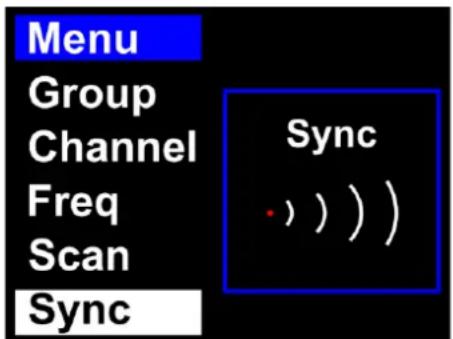

5.3.1.5. Synchronisation....23
5.3.1.6. Verrouillage 23

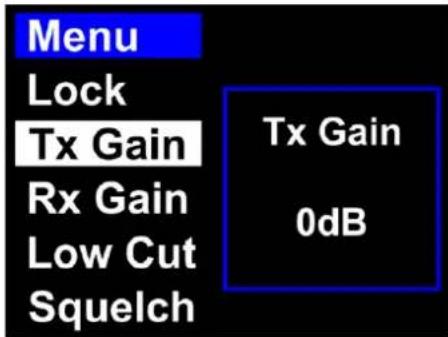

5.3.1.7. Gain de l'émetteur....24

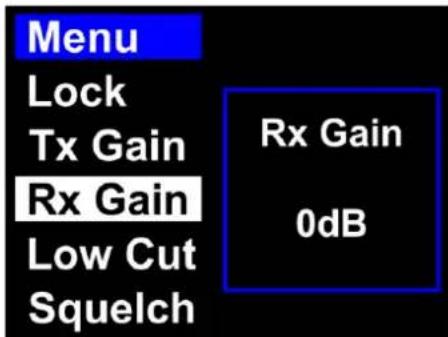

5.3.1.8. Gain du récepteur....24

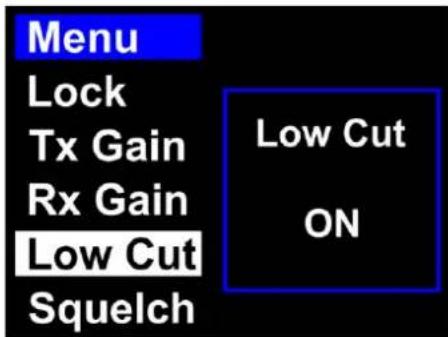

5.3.1.9. Passe-bas 25

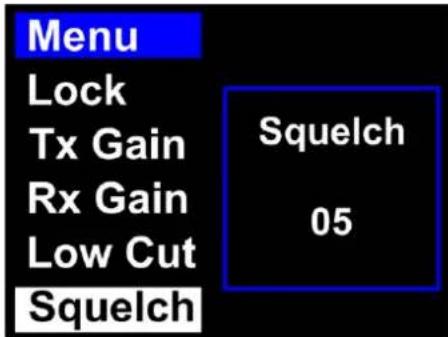

5.3.1.10. Silencieux....25

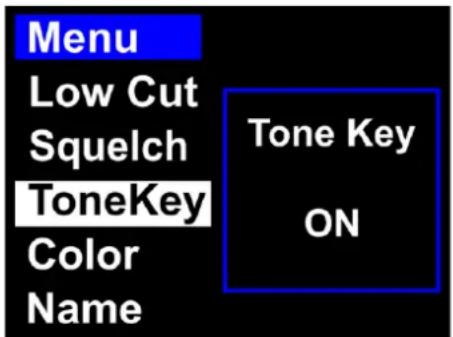

5.3.1.11. Touche de tonalité 26

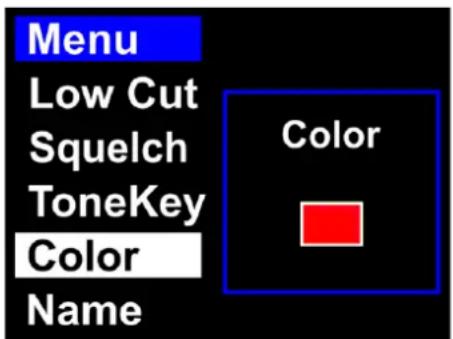

5.3.1.12. Couleur....26

EDGE EBS-2

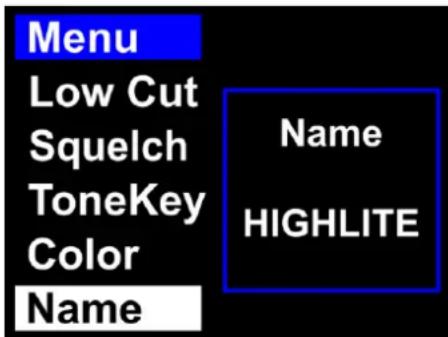

5.3.1.13. Nom 27

5.4. Panneau de commande - Émetteur ......27
5.5. Fonctions de l'émetteur....28

5.5.1. Verrouillage 28
5.5.2. Sourdine 28
5.6. Vue d'ensemble des canaux et des fréquences....29

1. Résolution des problèmes....30

6.1. Ajustement du gain de l'unité de poche....30

1. Maintenance ....31

7.1. Maintenance préventive....31
7.1.1. Consignes de base pour le nettoyage....31
7.2. Maintenance réparatrice....31

1. Désinstallation, transport et stockage ....31
2. Mise au rebut....32
3. Certification....32

1. Introduction

1.1. Avant d'utiliser le Produit

Important

Lisez et suivez les instructions de ce manuel d'utilisation avant d'installer, d'utiliser ou de réparer ce produit.

Le fabricant ne sera en aucun cas tenu responsable des dommages causés par le non-respect de ce manuel.

Après le déballage, vérifiez le contenu de la boîte. Si des pièces sont manquantes ou endommagées, contactez votre revendeur Highlite International.

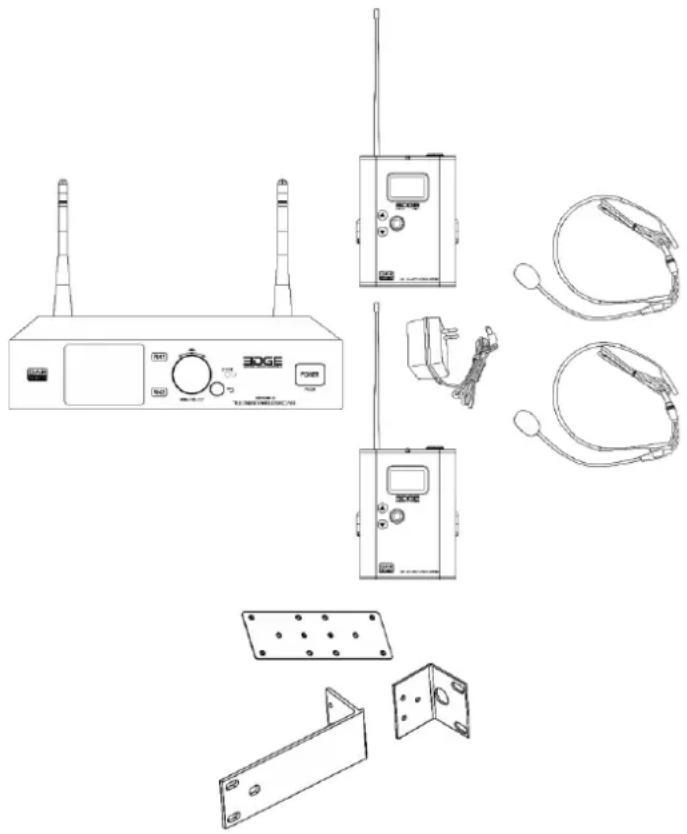

Le contenu expédié comprend :

• DAP EDGE EBS-2 (récepteur + 2 émetteurs)
- 2 antennes
- Adaptateur d'alimentation C.A. (1,4 m)
- 2 casques
• Manuel d'utilisation

• Support de montage long
• Support de montage court
- Plaque de montage
• 4 vis de montage pour l'appareil
- 4 vis de montage pour le rack de 19 pouces

1.2. Utilisation prévue

Cet appareil est destiné à un usage en tant que système de poche sans fil. Il convient uniquement à une installation intérieure.

Toute autre utilisation, non mentionnée dans l'utilisation prévue, est considérée comme une utilisation non prévue et incorrecte.

1.3. Durée de vie du produit

Cet appareil ne doit pas être utilisé en permanence. Débranchez l'appareil de l'alimentation électrique lorsqu'il n'est pas en fonctionnement. Cela permettra de réduire l'usure et d'améliorer la durée de vie de l'appareil.

1.4. Conventions de texte

Tout au long du manuel d'utilisation, les conventions de texte suivantes sont utilisées :

• Boutons : Tous les boutons sont en caractères gras, par exemple « Appuyez sur les boutons UP / DOWN »
• Références : Les références aux chapitres et aux parties de l'appareil sont en caractères gras, par exemple : « Reportez-vous à la section 2. Sécurité », « appuyez sur l'interrupteur d'alimentation (03) »
  • 0 - 255 : Définit une plage de valeurs
• Remarques : Remarque : (en caractères gras) est suivi par des informations utiles ou des conseils

1.5. Symboles et termes d'avertissement

Les consignes de sécurité et les avertissements sont indiqués tout au long du manuel d'utilisation par des pictogrammes de sécurité.

Suivez toujours les instructions fournies dans ce manuel d'utilisation.

!	DANGER	Indique une situation dangereuse imminente qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves.
!	AVERTISSEMENT	Indique une situation dangereuse imminente qui, si elle n'est pas évitée, pourrait entraîner la mort ou des blessures graves.
!	PRUDENCE	Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner des blessures mineures ou modérées.
!	Attention	Indique des informations importantes pour le bon fonctionnement et l'utilisation correcte du produit.
!	Important	Lisez et respectez les instructions de ce document.
!	Fournit des informations importantes sur la mise au rebut de ce produit.

1.6. Symboles figurant sur l'étiquette d'informations

Ce produit est fourni avec une étiquette d'informations. L'étiquette d'informations est située au-dessous de l'appareil.

L'étiquette d'informations contient les symboles suivants :

Cet appareil ne doit pas être traité comme un déchet ménager.

2. Sécurité

Important

Lisez et suivez les instructions de ce manuel d'utilisation avant d'installer, d'utiliser ou de réparer ce produit.

Le fabricant ne sera en aucun cas tenu responsable des dommages causés par le non-respect de ce manuel.

2.1. Avertissements et Consignes de sécurité

DANGER

Danger pour les enfants

À l'usage des adultes seulement. L'appareil doit être installé hors de portée des enfants.

- Ne laissez pas les parties d'emballage (sacs en plastique, mousse de polystyrène, clous, etc.) à portée des enfants. Les matériaux d'emballage représentent une source potentielle de danger pour les enfants.

Attention

Une manipulation incorrecte de l'adaptateur d'alimentation C.A. peut entraîner des situations dangereuses

Cet appareil est livré avec un adaptateur d'alimentation C.A. Une manipulation incorrecte de l'adaptateur d'alimentation C.A. peut entraîner des situations dangereuses.

• Utilisez uniquement l'adaptateur d'alimentation C.A. fourni avec l'appareil.
- N'enroulez pas le câble d'alimentation autour de l'adaptateur d'alimentation ou de tout autre objet. Ceci peut endommager les fils internes.
- Ne couvrez pas l'adaptateur d'alimentation avec quoi que ce soit lorsqu'il est branché dans la prise de courant. Cela pourrait causer une surchauffe.
- N'exposez pas l'adaptateur d'alimentation à de l'eau ou à d'autres liquides.

N'utilisez pas l'adaptateur d'alimentation :

• S'il présente des signes de surchauffe, par exemple le plastique est endommagé
• Si les broches d'entrée C.A. présentent des signes de corrosion ou de surchauffe
• Si le câble d'alimentation est endommagé ou présente des signes de fatigue matérielle.

Attention

Sécurité générale

• Ne secouez pas l'appareil. Évitez tout geste brusque durant l'installation ou l'utilisation de l'appareil.
• Si vous heurtez ou laissez tomber l'appareil, débranchez-le immédiatement de l'alimentation électrique.
• Si l'appareil est exposé à des différences extrêmes de température (par exemple après le transport), ne le branchez pas immédiatement. Laissez l'appareil atteindre la température ambiante avant de le mettre en marche, sinon il risque d'être endommagé par la condensation formée.
• Si l'appareil ne fonctionne pas correctement, cessez de l'utiliser immédiatement.

Attention

Cet appareil ne doit être utilisé qu'aux fins pour lesquelles il a été conçu.

Cet appareil est destiné à être utilisé comme un système de poche sans fil. Toute utilisation incorrecte peut entraîner des situations dangereuses et provoquer des blessures et des dommages matériels.

• Cet appareil ne doit pas être utilisé en permanence.
• Cet appareil ne contient aucune pièce susceptible d'être réparée par l'utilisateur. Toute modification non autorisée de l'appareil entraîne l'annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dommages matériels.

Attention

N'exposez pas l'appareil à des conditions qui dépassent les conditions de la classe IP.

Cet appareil affiche un indice de protection IP20. La classe IP (Ingress Protection) 20 offre une protection contre les objets solides de plus de 12 mm, tels que les doigts, et aucune protection contre la pénétration d'eau.

2.2. Exigences pour l'utilisateur

Ce produit peut être utilisé par des personnes ordinaires. La maintenance et l'installation peuvent être effectuées par des personnes ordinaires. L'entretien ne doit être effectué que par des personnes formées ou qualifiées. Contactez votre revendeur Highlite International pour en savoir plus.

Les personnes formées ont été formées par une personne qualifiée, ou sont supervisées par une personne qualifiée, pour des tâches et des activités professionnelles spécifiques associées à l'entretien de ce produit, afin qu'elles puissent identifier les risques et prendre des précautions pour les éviter.

Les personnes qualifiées ont une formation ou une expérience qui leur permet de reconnaître les risques et d'éviter les dangers associés à l'entretien de ce produit.

Les personnes ordinaires sont toutes les personnes autres que les personnes formées et les personnes qualifiées. Les personnes ordinaires comprennent non seulement les utilisateurs du produit, mais aussi toutes les autres personnes qui peuvent avoir accès à l'appareil ou qui peuvent se trouver à proximité de l'appareil.

3. Description de l'appareil

Le EDGE EHS-2 est un système de poche sans fil. Il se compose de 2 émetteurs de poche et d'un récepteur. Le EDGE convient pour la transmission de la voix ou pour les instruments de musique. Les émetteurs sont alimentés par 2 piles AA LR6 (alcalines) (non incluses).

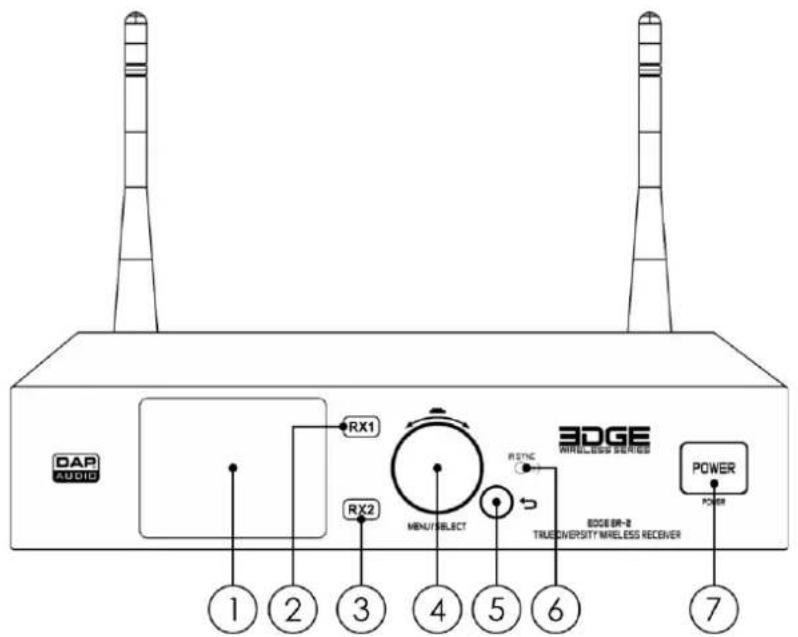

3.1. Récepteur – vue de la partie avant

DAP AUDIO RX1 RX2 MENU/SELECT RSTNC EDGE WIRELESS SERIES EDGE BR-2 TRUE DIVERSITY MRELESS RECENER POWER POWER 1 2 3 4 5 6 7

Schéma 02

01) Écran LCD
02) Bouton de canal (CH1)
03) Bouton de canal (CH2)
04) Molette de commande (MENU/SELECT)
05) Bouton de retour
06) Capteur infrarouge
07) Bouton d'alimentation

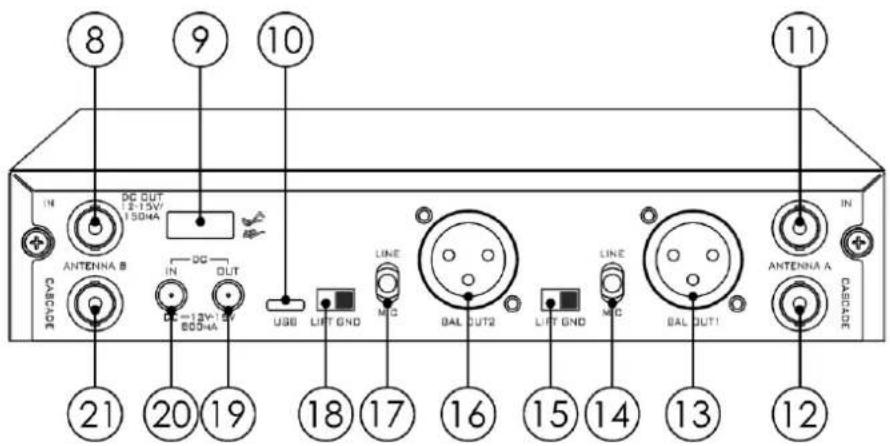

3.2. Récepteur – vue de la partie arrière

8 9 10 11 IN DC OUT 12-15W 150mA ANTENNA B CASCADO IN DC OUT USB LIFT GND LINE MIC BAL OUT2 LIFT GND LINE MIC BAL OUT1 ANTENNA A CASCADO 21 20 19 18 17 16 15 14 13 12

Schéma 03

08) Connecteur BNC C.C. 12 - 15 V (antenne B, 150 mA)
09) OEllet de sécurité du câble d'alimentation
10) Connecteur USB-C (pour mises à jour du micrologiciel)
11) Connecteur BNC C.C. 12 - 15 V (antenne A, 150 mA)
12) Connecteur en cascade BNC C.C. 12 - 15 V
13) Sortie symétrique XLR AF à 3 broches (CH1)
14) Commutateur MIC/LINE (CH1)

15) Commutateur GROUND/LIFT (CH1)
16) Sortie symétrique XLR AF à 3 broches (CH2)
17) Commutateur MIC/LINE (CH2)
18) Commutateur GROUND/LIFT (CH2)
19) Connecteur d'alimentation C.C. 12 - 15 V OUT (800 mA)
20) Connecteur d'alimentation C.C. 12 - 15 V IN (800 mA)
21) Connecteur en cascade BNC C.C. 12 - 15 V

3.3. Unité de poche (Émetteur)

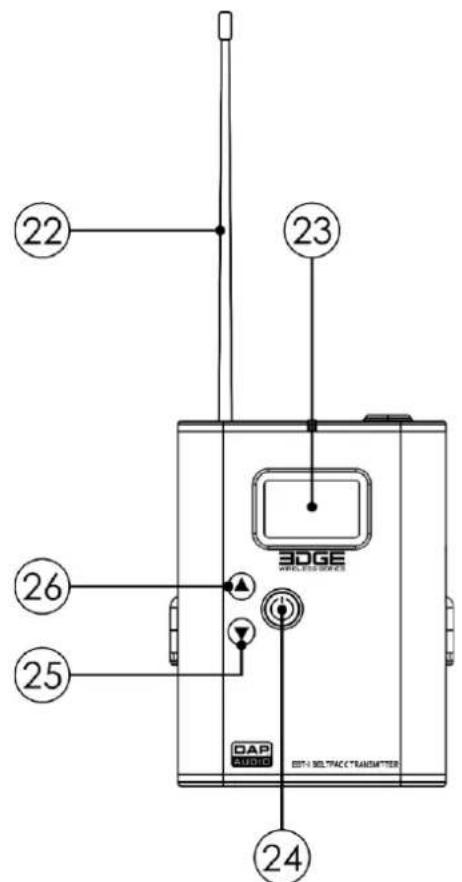

3.3.1. Vue de la partie avant

22 23 26 25 24 OAP AUDIO EDT+ SELTRACC T-RAIDNFTER

Schéma 04

3.3.2. Vue de la partie arrière

SIZE SERIES SET1: SOUTY/BOX TRANSPORTER WWW.CIP-AUDIO.INRC CE RC 27 MUSE INRC

Schéma 05

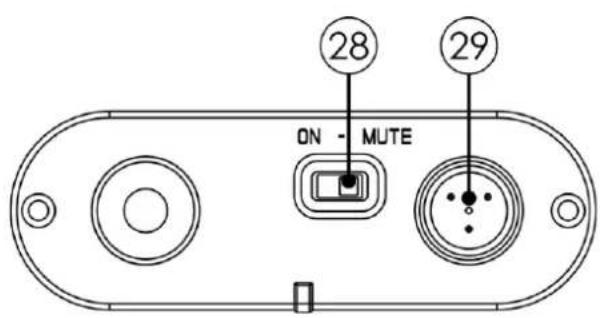

3.3.3. Vue du dessus

ON - MUTE 28 29

Schéma 06

3.3.4. Vue du dessous

30 IR (1) 31 LOCK - UNLOCK 32

Schéma 07

28) Commutateur de sourdine
29) Connecteur mini XLR à 4 broches (IN)
30) Capteur infrarouge

31) Compartiment à piles (2 x AA LR6)
32) Commutateur de verrouillage

3.4. Caractéristiques du produit

Modèle :

EDGE EBS-2

Récepteur

Alimentation :
Tension d'entrée :	100 - 240 V C.A. 50 / 60 Hz
Tension de sortie :	12 - 15 V C.C.
Consommation :	7,8 W

Adaptateur d'alimentation C.A. :
Tension d'entrée :	100 - 240 V C.A. 50 / 60 Hz
Tension de sortie :	15 V C.C.

Caractéristiques physiques :
Dimensions :	205 x 225 x 44,5 mm (L x l x h), 1 U
Profondeur d'installation :	220 mm
Poids :	1,25 kg

Caractéristiques audio :
Plage de fréquences :	610 - 668 MHz
Stabilité sans fil :	0,0015 %
Bande passante RF :	60 MHz
Niveau THD :	< 1,0 %
Rapport signal/bruit :	> 100 dB
Impédance d'entrée de l'antenne RF :	50 Ω
Sortie audio symétrique max. :	48 dBu
Impédance de sortie du récepteur :	50 Ω
Tension de sortie de l'antenne du récepteur RF :	15 V
Courant de sortie de l'antenne du récepteur RF :	150 mA

Prises :
Prise d'alimentation :	Connecteurs C.C. (IN/OUT)
Connecteurs de sortie :	2 connecteurs XLR à 3 broches (OUT), symétrique
Connecteurs RF d'entrée :	2 connecteurs BNC (entrée de l'antenne RF)2 connecteurs BNC (cascade)

Fonctionnement et contrôle :
Type de récepteur :	Vraie diversité
Écran :	OLED

Fabrication :
Boîtier :	Aluminium/métal
Couleur :	Noir
Indice de protection :	IP20

Émetteur

Caractéristiques physiques :
Dimensions :	90 x 65 x 22 mm (L x l x h)
Poids :	0,11 kg

Caractéristiques audio :
Fréquence audio sans fil :	610 - 668 MHz
Stabilité sans fil :	0,0015 %
Déviation de fréquence :	± 75 kHz

EDGE EBS-2

Rejet des fréquences parasites :	≤ 50 dBC
Puissance RF :	30 mW
Bande passante RF :	60 MHz
SPL maximum :	133 dB
Réponse en fréquence :	50 - 19000 Hz
Alimentation fantôme :	5 V
Rapport signal/bruit :	> 100 dB
Plage de gain :	30 dB
Sensibilité du microphone :	1,9 mV

Prises :
Connecteur d'entrée mono :	1 mini XLR à 4 broches

Fonctionnement et contrôle :
Écran :	OLED

Fabrication :
Boîtier :	Aluminium
Couleur :	Noir
Indice de protection :	IP20

Piles :
Piles :	2 x AA LR6 (alcalines) 1,5 V (non incluses)
Temps de fonctionnement moyen :	10 heures

Caractéristiques thermiques :
Température ambiante max. t_a :	50 °C
Température ambiante min. :	0 °C

3.5. Accessoires en option

Vous pouvez acheter les accessoires suivants en option :

• D1475B (EDGE EHS-1, système portable sans fil à 1 canal)
• D1476B (EDGE EBS-1, système de poche sans fil à 1 canal)
• D1477B (EDGE EHM-1, microphone portable à condensateur)
• D1478B (EDGE EBT-1, émetteur de poche)
• D1479B (EDGE EHS-2, système portable sans fil à 2 canaux)
• D1486 (EDGE EUA-1, jeu de 2 antennes unidirectionnelles)
• D1487 (EDGE EOA-1, jeu de 2 antennes omnidirectionnelles)

3.6. Dimensions

248 mm 44,5 mm 205 mm RX1 RX2 POWER DIGE R3/20 R3/20 R3/20 R3/20 R3/20 R3/20 R3/20 R3/20 R3/20 R3/20 R3/20 R3/20 R3/20 R3/20 R3/20 R3/20 R3/20 R3 / 20 / 10 / 5 / 10 / 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 55 / 60 / 65 / 70 / 75 / 80 / 85 / 90 / 95 / 100 / 105 / 110 / 115 / 120 / 125 / 130 / 135 / 140 / 145 / 150 / 155 / 160 / 165 / 170 / 175 / 180 / 185 / 190 / 195 / 200 / 205 / 210 / 215 / 220 / 225 / 230 / 235 / 240 / 245 / 250 / 255 / 260 / 265 / 270 / 275 / 280 / 285 / 290 / 295 / 300 / 305 / 310 / 315 / 320 / 325 / 330 / 335 / 340 / 345 / 350 / 355 / 360 / 365 / 370 / 375 / 380 / 385 / 390 / 395 / 400 / 405 / 410 / 415 / 420 / 425 / 430 / 435 / 440 / 445 / 450 / 455 / 460 / 465 / 470 / 475 / 480 / 485 / 490 / 495 / 500 / 505 / 510 / 515 / 520 / 525 / 530 / 535 / 540 / 545 / 550 / 555 / 560 / 565 / 570 / 575 / 580 / 585 / 590 / 595 / 600 /

215 mm 125 mm 90 mm 65 mm

178 mm 225 mm

Schéma 08

4. Installation et configuration

4.1. Conditions ambiantes

• L'appareil ne peut être utilisé qu'à l'intérieur.
• La température ambiante maximale t _a = 50 °C ne devra jamais être dépassée.
  • L'humidité relative ne doit pas dépasser 50 % à une température ambiante de 50 °C.

4.2. Installation

Le récepteur peut être posé sur une surface plane et stable, ou être monté dans un rack standard de 19 pouces. Le récepteur nécessite 1 unité de rack (U) d'espace, qui a une hauteur de 44,45 mm. Assurez-vous que le rack est suffisamment bien fixé pour éviter qu'il ne devienne instable ou ne tombe.

L'appareil est livré avec 2 supports de montage et des vis de réglage. Il est possible de monter un seul récepteur ou deux récepteurs dans un rack de 19 pouces.

Pour monter le récepteur, vous avez besoin d'un tournevis Phillips.

Pour monter le récepteur sur un rack à deux montants, suivez les étapes suivantes :

01) Fixez les supports de montage et/ou la plaque de montage au(x) récepteur(s). Veuillez consulter 4.2.1. Un seul récepteur ou 4.2.2 Deux récepteurs (pages 13-14) pour en savoir plus.
02) Insérez 4 écrous cage dans les ouvertures des montants du rack où vous souhaitez monter le(s) récepteur(s).
03) Positionnez le(s) récepteur(s) devant les montants du rack de façon à ce que les 4 ouvertures de montage des supports de montage soient en face des ouvertures des montants du rack avec les écrous cage.
04) Utilisez un tournevis pour fixer le(s) récepteur(s) aux montants du rack à l'aide de 4 vis.
05) Installez l'unité de poche. Veuillez consulter 4.2.3. Installation de l'unité de poche (page 15) pour en savoir plus.

4.2.1. Un seul récepteur

Fixez les supports de montage longs et courts fournis avec les vis de montage sur le récepteur.

Utilisez un tournevis Phillips pour serrer les vis de montage.

4.2.2. Deux récepteurs

01) Fixez les supports de montage courts fournis avec les vis de montage sur les récepteurs. Utilisez un tournevis Phillips pour serrer les vis de montage.

02) Fixez la plaque de montage fournie avec les vis de montage sur la partie inférieure des deux récepteurs. Utilisez un tournevis Phillips pour serrer les vis de montage.

4.2.3. Installation de l'unité de poche

Utilisez le clip de ceinture (27) de l'appareil pour le fixer à vos vêtements. Faites pivoter le clip de ceinture (27) pour un meilleur confort. L'antenne (22) doit toujours être dirigée vers le haut.

ECOS SERIES RINT- ELECTRUCT TRANSMITTER PUNICAP® ABSOL MFD CE RC - - NACEN® FDC ECOS SERIES RINT- ELECTRUCT TRANSMITTER PUNICAP® ABSOL FDC CE RC - - NACEN® FDC

Schéma 12

4.3. Configuration

Attention

Connectez tous les câbles de données avant d'alimenter l'appareil.

Débranchez l'alimentation avant de connecter ou de déconnecter les câbles de données.

Pour configurer le système de poche sans fil, suivez les étapes suivantes :

01) Installez les antennes. Veuillez consulter 4.3.1. Installation des antennes (page 16).
02) Connectez le récepteur à la source d'alimentation. Veuillez consulter 4.3.2. Raccord à l'alimentation et 4.3.2.1. Liaison électrique de plusieurs appareils (pages 16-17).
03) Connectez les autres appareils EDGE au(x) récepteur(s). Veuillez consulter 4.3.3. Exemples de configuration (page 17).
04) Connectez une table de mixage/un amplificateur au(x) récepteur(s). Veuillez consulter 4.3.4. Raccord du récepteur à une table de mixage/un amplificateur (page 18).
05) Allumez le récepteur. Veuillez consulter 4.3.5. Mise en marche/arrêt - Récepteur (page 18).
06) Installez les piles dans l'émetteur. Veuillez consulter 4.3.6. Installation des piles (page 18).
07) Installez le casque, le microphone ou un instrument dans l'émetteur. Veuillez consulter 4.3.7. Connexion du casque/du microphone/d'un instrument (page 18).
08) Allumez l'émetteur. Veuillez consulter 4.3.8. Mise en marche/arrêt - Émetteur (page 19).
09) Jumelez l'émetteur avec le récepteur. Veuillez consulter 4.3.9. Jumelage (page 19).
10) Allumez la table de mixage/l'amplificateur connecté(e).

4.3.1. Installation des antennes

L'appareil est livré avec 2 antennes. Les antennes ne sont pas connectées. Pour installer les antennes :

01) Insérez la 1 ^re antenne dans le connecteur BNC C.C. 12 - 15 V (08).
02) Insérez la 2 ^e antenne dans le connecteur BNC C.C. 12 - 15 V (11).
03) Pointez les antennes selon un angle de 45 degrés (schéma 13), à l'opposé l'une de l'autre.

45° 45° DAP AUDIO RX1 RX2 MENU SELECT REINC EDGE WIRELESS SERIES POWER EOCE ER-2 TRUE DIVERSITY WIRELESS RECEIVER POWER

Schéma 13

Remarque :

• N'utilisez pas les antennes à proximité de surfaces métalliques ou d'autres obstructions.
- Veillez à ce que les antennes ne se croisent pas lorsque plusieurs systèmes sans fil sont utilisés.

4.3.2. Raccord à l'alimentation

Attention

Une manipulation incorrecte de l'adaptateur d'alimentation C.A. peut entraîner des situations dangereuses

Cet appareil est livré avec un adaptateur d'alimentation C.A. Une manipulation incorrecte de l'adaptateur d'alimentation C.A. peut entraîner des situations dangereuses.

• Branchez le récepteur à la prise de courant à l'aide de l'adaptateur d'alimentation C.A. fourni. Utilisez uniquement l'adaptateur d'alimentation C.A. fourni avec l'appareil.
• Assurez-vous que la prise de courant est facilement accessible.
• Débranchez l'adaptateur d'alimentation C.A. de la prise de courant lorsque l'appareil n'est pas utilisé.

4.3.2.1. Liaison électrique de plusieurs appareils

Ce récepteur supporte la liaison électrique. L'alimentation peut être relayée vers un autre récepteur via le connecteur d'alimentation C.C. 12 - 15 V OUT (19).

La liaison électrique de plusieurs appareils ne doit être effectuée que par des personnes formées ou qualifiées.

Pour éviter toute surcharge du circuit électrique, lors de la liaison électrique de plusieurs appareils :

• Utilisez des câbles ayant une capacité de transport de courant suffisante. L'adaptateur d'alimentation fourni avec l'appareil n'est pas adapté à la liaison électrique de plusieurs appareils.
• Veillez à ce que le courant total de l'appareil et de tous les appareils connectés ne dépasse pas la capacité nominale de l'adaptateur d'alimentation, des câbles d'alimentation et du disjoncteur.
• Ne reliez pas plus d'appareils sur une liaison d'alimentation que le nombre maximum recommandé.

4.3.3. Exemples de configuration

Il est possible de connecter un maximum de 8 récepteurs et 16 émetteurs et d'installer des accessoires. Veuillez consulter 3.5. Accessoires en option (page 11) pour en savoir plus.

Les antennes unidirectionnelles/omnidirectionnelles reçoivent le signal du ou des émetteurs et l'envoient au premier récepteur. Le premier récepteur envoie le signal aux autres récepteurs connectés.

Connectez les connecteurs en cascade BNC C.C. 12 - 15 V (12/21) du premier récepteur aux connecteurs BNC C.C. 12 - 15 V (08/11) du deuxième récepteur. Répétez cette étape pour connecter plusieurs récepteurs conformément au schéma 14.

Les antennes unidirectionnelles/omnidirectionnelles ne sont pas fournies avec l'appareil. Veuillez consulter 3.5. Accessoires en option (page 11).

D1486 - EDGE EUA-1 D1487 - EDGE EOA-1 D1486 - EDGE EUA-1 D1487 - EDGE EOA-1

D1480B - EDGE EBS-2

Schéma 14

4.3.4. Raccord du récepteur à une table de mixage/un amplificateur

Attention

Connectez tous les câbles de données avant d'alimenter l'appareil.

Débranchez l'alimentation avant de connecter ou de déconnecter les câbles de données.

Le récepteur possède 2 connecteurs de sortie XLR à 3 broches symétriques.

Pour connecter le récepteur à une table de mixage ou à un amplificateur :

01) Assurez-vous que le récepteur n'est pas connecté à l'alimentation électrique et que le volume est baissé.
02) Assurez-vous que la table de mixage ou l'amplificateur sont éteints et que le volume est baissé.
03) Utilisez un câble audio XLR à 3 broches pour connecter la sortie symétrique XLR AF à 3 broches (13/16) du récepteur au connecteur d'entrée XLR de la table de mixage/l'amplificateur.

4.3.5. Mise en marche/arrêt – Récepteur

Le récepteur possède un bouton d'alimentation.

• Appuyez sur le bouton d'alimentation (07) et maintenez-le enfoncé pendant 2 secondes pour allumer le récepteur. L'écran LCD (01) s'allume.
• Appuyez sur le bouton d'alimentation (07) et maintenez-le enfoncé pendant 2 secondes pour éteindre le récepteur. Le récepteur reste sous tension.

Remarque :

La prise secteur est utilisée comme dispositif de déconnexion. Débranchez l'adaptateur d'alimentation C.A. de la prise de courant pour déconnecter le récepteur de l'alimentation électrique.

4.3.6. Installation des piles

L'appareil est livré sans piles. Il accepte 2 piles AA LR6 (alcalines).

Pour installer les piles :

01) Ouvrez le compartiment à piles (31).
02) Insérez 2 piles AA LR6 (alcalines) dans le compartiment à piles (31).
03) Refermez le compartiment à piles (31).

Veillez à installer les piles en respectant leur polarité.

4.3.7. Connexion du casque/du microphone/d'un instrument

L'appareil possède un connecteur à 4 broches, pour connecter un casque, un microphone ou un instrument à l'émetteur.

Branchez l'appareil de votre choix dans le connecteur mini XLR à 4 broches IN (29).

4.3.8. Mise en marche/arrêt - Émetteur

L'émetteur possède un bouton d'alimentation.

Appuyez sur le bouton d'alimentation (24) et maintenez-le enfoncé pendant 2 secondes pour allumer/éteindre l'émetteur.

4.3.9. Jumelage

Vous pouvez jumeler l'émetteur avec le récepteur.

Avant de procéder au jumelage, recherchez les fréquences inutilisées afin d'éviter les interférences. Veuillez consulter 5.3.1.4. Balayage (page 22).

Pour jumeler automatiquement le récepteur avec l'émetteur, suivez les étapes suivantes :

01) Placez l'émetteur près du récepteur, de manière à ce que le capteur infrarouge (30) de l'émetteur soit aussi proche que possible du capteur infrarouge (06) du récepteur.
02) Suivez les étapes de 5.3.1.5. Synchronisation (page 23).

Pour régler manuellement l'émetteur et le récepteur sur le même canal et la même fréquence, suivez les étapes suivantes :

01) Sélectionnez un groupe sur le récepteur. Veuillez consulter 5.3.1.1. Groupe (page 21).
02) Sélectionnez un canal sur le récepteur. Veuillez consulter 5.3.1.2. Canal (page 22).
03) Sélectionnez une fréquence sur le récepteur. Veuillez consulter 5.3.1.3. Fréquence (page 22).
04) Suivez les étapes de la section 5.4. Panneau de commande - Émetteur (page 27).

Fonctionnement

5.1. Consignes de sécurité pour le fonctionnement

Attention

Cet appareil ne doit être utilisé qu'aux fins pour lesquelles il a été conçu.

Cet appareil est destiné à un usage en tant que système de poche sans fil. Il convient uniquement à une installation intérieure. Cet appareil ne convient pas à un usage domestique.

Toute autre utilisation, non mentionnée dans l'utilisation prévue, est considérée comme une utilisation non prévue et incorrecte.

Attention

Alimentation

Avant de connecter l'appareil à l'alimentation électrique, assurez-vous que le courant, la tension et la fréquence correspondent à la tension, au courant et à la fréquence d'entrée spécifiés sur l'étiquette d'informations de l'appareil.

5.2. Fonctionnement

Pour faire fonctionner l'appareil, parlez ou chantez dans le casque, le microphone ou jouez de l'instrument connecté à l'émetteur. Le témoin d'intensité du signal AF (L) sur l'écran LCD (01) augmente ou diminue pendant que vous parlez ou chantez. Si le signal est trop fort, « AF » et « P » du témoin d'intensité du signal AF (L) clignotent en rouge.

EDGE EBS-2

Après l'utilisation :

01) Mettez l'émetteur en sourdine pour éviter l'apparition d'un bruit de claquement. Veuillez consulter 5.5.2. Sourdine (page 28).
02) Éteignez le récepteur et l'émetteur. Veuillez consulter 4.3.5. Mise en marche/arrêt - Récepteur (page 18) et 4.3.8. Mise en marche/arrêt - Émetteur (page 19).

5.3. Panneau de commande - Récepteur

A) Signal d'antenne
B) Sourdine du signal AF
C) Verrouillage du récepteur
D) État de la batterie de l'émetteur
E) Groupe
F) Canal
G) Fréquence du récepteur
H) Silencieux
I) Nom de l'appareil
J) Couleur de l'utilisateur
K) État du filtre passe-haut
L) Intensité du signal AF
M) Intensité du signal sans fil

Schéma 16

• Appuyez sur la molette de commande (04) pour ouvrir un menu et pour confirmer une sélection.
- Tournez la molette de commande (04) pour naviguer dans les menus et pour augmenter/diminuer les valeurs.
• Appuyez sur le bouton de retour (05) pour annuler une sélection et revenir à un écran précédent.

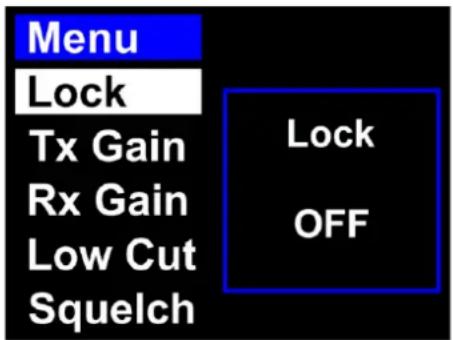

5.3.1. Options du menu principal

Au démarrage, l'écran affiche le logo de DAP. Après 2 secondes, l'écran affiche la vue d'ensemble des deux canaux.

01) Appuyez sur l'un des boutons de canal (02/03) pour afficher l'état actuel du canal sélectionné. L'écran affiche :

02) Appuyez sur la molette de commande (04) pour ouvrir le menu principal. L'écran affiche :

03) Tournez la molette de commande (04) pour naviguer parmi les 13 options suivantes :

• GROUP : Veuillez consulter 5.3.1.1. Groupe
• CHANNEL : Veuillez consulter 5.3.1.2. Canal
• FREQ : Veuillez consulter 5.3.1.3. Fréquence
• SCAN : Veuillez consulter 5.3.1.4. Balayage
• SYNC : Veuillez consulter 5.3.1.5. Synchronisation
- LOCK : Veuillez consulter 5.3.1.6. Verrouillage
• TX GAIN : Veuillez consulter 5.3.1.7. Gain de l'émetteur
• RX GAIN : Veuillez consulter 5.3.1.8. Gain du récepteur
- LOW CUT : Veuillez consulter 5.3.1.9. Passe-bas
• SQUELCH : Veuillez consulter 5.3.1.10. Silencieux
• TONE KEY : Veuillez consulter 5.3.1.11. Touche de tonalité
• COLOR : Veuillez consulter 5.3.1.12. Couleur
• NAME : Veuillez consulter 5.3.1.13. Nom

04) Appuyez sur la molette de commande (04) pour ouvrir les menus.

5.3.1.1. Groupe

Ce menu vous permet de sélectionner un groupe. Chaque groupe (A - J) possède un ensemble unique de canaux avec 14 fréquences fixes par canal. Veuillez consulter 5.6. Vue d'ensemble des canaux et des fréquences (page 29).

01) Tournez la molette de commande (04) pour sélectionner GROUP.

02) Appuyez sur la molette de commande (04) pour modifier.
03) Tournez la molette de commande (04) pour sélectionner un groupe. La plage de réglage est comprise entre A et J.
04) Appuyez sur la molette de commande (04) pour confirmer.

5.3.1.2. Canal

Ce menu vous permet de sélectionner un canal. Chaque canal (1 - 14) possède une fréquence fixe unique. Veuillez consulter 5.6. Vue d'ensemble des canaux et des fréquences (page 29).

01) Tournez la molette de commande (04) pour sélectionner CHANNEL.

02) Appuyez sur la molette de commande (04) pour modifier.
03) Tournez la molette de commande (04) pour sélectionner un canal. La plage de réglage est comprise entre 1 et 14.
04) Appuyez sur la molette de commande (04) pour confirmer.

5.3.1.3. Fréquence

Ce menu vous permet de régler la fréquence. Veuillez consulter 5.6. Vue d'ensemble des canaux et des fréquences (page 29).

01) Tournez la molette de commande (04) pour sélectionner FREQ.

02) Appuyez sur la molette de commande (04) pour modifier.
03) Tournez la molette de commande (04) pour sélectionner une fréquence. La plage de réglage est comprise entre 610 et 668 MHz.
04) Appuyez sur la molette de commande (04) pour confirmer.

5.3.1.4. Balayage

Ce menu vous permet de balayer automatiquement toute la plage de fréquences, pour trouver les fréquences inutilisées et éviter les interférences.

01) Tournez la molette de commande (04) pour sélectionner SCAN.

02) Appuyez sur la molette de commande (04) pour balayer toute la plage de fréquences (610 - 668 MHz). Ce processus peut prendre jusqu'à 2 minutes. Une fois le balayage terminé, vous pouvez voir quelles fréquences sont déjà utilisées et lesquelles ne le sont pas.

03) Appuyez sur la molette de commande (04) pour revenir au menu principal.

5.3.1.5. Synchronisation

Ce menu vous permet de jumeler le récepteur avec l'émetteur.

01) Tournez la molette de commande (04) pour sélectionner SYNC.

Menu Group Channel Freq Scan Sync Sync .) ) ) )

02) Appuyez sur la molette de commande (04) pour jumeler les appareils. Le témoin LED du capteur infrarouge (06) du récepteur clignote plusieurs fois. Les appareils sont maintenant jumelés et prêts à être utilisés.

5.3.1.6. Verrouillage

Ce menu vous permet de verrouiller l'écran du récepteur.

01) Tournez la molette de commande (04) pour sélectionner LOCK.

Menu Lock Tx Gain Rx Gain Low Cut Squelch Lock OFF

02) Appuyez sur la molette de commande (04) pour modifier.

03) Tournez la molette de commande (04) pour choisir l'une des 2 options suivantes :

• ON : L'écran est verrouillé.

• OFF : L'écran est déverrouillé.

04) Appuyez sur la molette de commande (04) pour confirmer.

EDGE EBS-2

Remarque :

Pour déverrouiller l'écran, appuyez sur la molette de commande (04) et maintenez-la enfoncée pendant 4 secondes, jusqu'à ce que le verrouillage du récepteur (C) disparaisse de l'écran.

Remarque :

L'écran ne se verrouille pas automatiquement. Il ne peut être verrouillé que manuellement.

5.3.1.7. Gain de l'émetteur

Ce menu vous permet de régler le gain de l'émetteur (sensibilité d'entrée).

01) Tournez la molette de commande (04) pour sélectionner TX GAIN.

Menu Lock Tx Gain Rx Gain Low Cut Squelch Tx Gain 0dB

02) Appuyez sur la molette de commande (04) pour modifier.

03) Tournez la molette de commande (04) pour régler le gain. La plage de réglage est comprise entre - 32 dB et +4 dB.

04) Appuyez sur la molette de commande (04) pour confirmer.

5.3.1.8. Gain du récepteur

Ce menu vous permet de régler le gain de sortie du récepteur.

01) Tournez la molette de commande (04) pour sélectionner RX GAIN.

Menu Lock Tx Gain Rx Gain Low Cut Squelch Rx Gain 0dB

02) Appuyez sur la molette de commande (04) pour modifier.

03) Tournez la molette de commande (04) pour régler le gain de sortie. La plage de réglage est comprise entre -32 dB et +4 dB.

04) Appuyez sur la molette de commande (04) pour confirmer.

5.3.1.9. Passe-bas

Ce menu vous permet de régler le filtre passe-bas. Le filtre passe-bas élimine les signaux à basse fréquence captés par l'émetteur.

01) Tournez la molette de commande (04) pour sélectionner LOW CUT.

Menu Lock Tx Gain Rx Gain Low Cut Squelch Low Cut ON

02) Appuyez sur la molette de commande (04) pour modifier.
03) Tournez la molette de commande (04) pour choisir l'une des 2 options suivantes :

- ON : Le filtre passe-bas est allumé.

• OFF : Le filtre passe-bas est éteint.

04) Appuyez sur la molette de commande (04) pour confirmer.

5.3.1.10. Silencieux

Ce menu vous permet de régler le seuil du silencieux. Le seuil du silencieux est préréglé en usine et ne nécessite normalement aucun autre réglage. Si le récepteur capte d'autres signaux que celui de l'émetteur, suivez les étapes suivantes. Pour éliminer les interférences, augmentez le seuil du silencieux pour le canal concerné.

01) Tournez la molette de commande (04) pour sélectionner SQUELCH.

Menu Lock Tx Gain Rx Gain Low Cut Squelch Squelch 05

02) Appuyez sur la molette de commande (04) pour modifier.
03) Tournez la molette de commande (04) pour régler la valeur. La plage de réglage est comprise entre 1 et 10.
04) Appuyez sur la molette de commande (04) pour confirmer.

Remarque :

L'augmentation du seuil du silencieux réduit la portée de transmission, ce qui peut entraîner une perte de signal de l'émetteur. Réglez toujours la commande du silencieux sur le réglage le plus bas possible.

5.3.1.11. Touche de tonalité

Ce menu vous permet de régler la touche de tonalité. Le récepteur l'utilise pour identifier l'émetteur et l'état de sa batterie.

01) Tournez la molette de commande (04) pour sélectionner TONEKEY.

Menu Low Cut Squelch ToneKey Color Name Tone Key ON

02) Appuyez sur la molette de commande (04) pour modifier.
03) Tournez la molette de commande (04) pour choisir l'une des 2 options suivantes :

• ON : La touche de tonalité est allumée.

- OFF : La touche de tonalité est éteinte.

04) Appuyez sur la molette de commande (04) pour confirmer.

5.3.1.12. Couleur

Ce menu vous permet d'attribuer une couleur à l'émetteur. Cela est utile lorsque vous travaillez avec plusieurs récepteurs et émetteurs. Placez un autocollant de la bonne couleur sur votre émetteur. Les autocollants sont fournis avec l'appareil.

01) Tournez la molette de commande (04) pour sélectionner COLOR.

Menu Low Cut Squelch ToneKey Color Name Color

02) Appuyez sur la molette de commande (04) pour modifier.
03) Tournez la molette de commande (04) pour sélectionner l'une des 8 couleurs (rouge, jaune, vert, bleu, orange, marron, blanc, noir).
04) Appuyez sur la molette de commande (04) pour confirmer.

5.3.1.13. Nom

Ce menu vous permet de définir le nom du récepteur. Un nom peut se composer d'un maximum de 8 caractères.

01) Tournez la molette de commande (04) pour sélectionner NAME.

Menu Low Cut Squelch ToneKey Color Name Name HIGHLITE

02) Appuyez sur la molette de commande (04) pour modifier. Le caractère actuellement sélectionné est surligné.
03) Tournez la molette de commande (04) pour modifier le caractère. Vous pouvez choisir entre des lettres minuscules et majuscules, des numéros, des signes de ponctuation et certains symboles.
04) Appuyez sur la molette de commande (04) pour confirmer.
05) Répétez les étapes 3 - 4 pour éditer les caractères restants.

5.4. Panneau de commande - Émetteur

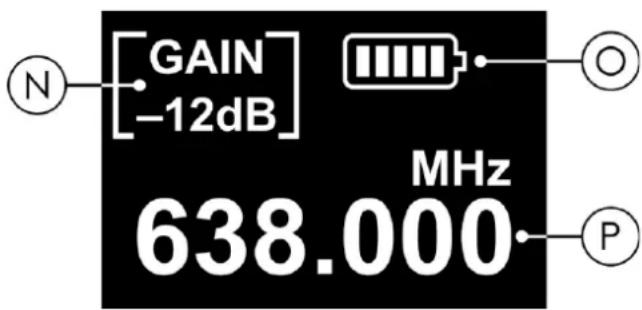

[GAIN] -12dB] 638.000 MHz N O P

N) Niveau de gain
O) Niveau de charge des piles
P) Fréquence

Schéma 17

01) Appuyez sur le bouton d'alimentation (24) de l'émetteur pour ouvrir le menu principal. L'écran affiche :

FREQ 610.200 MHz

02) Appuyez sur les boutons UP / DOWN (26/25) pour régler la fréquence. La plage de réglage est comprise entre 610 et 668 MHz.
03) Appuyez sur le bouton d'alimentation (24) pour confirmer. L'écran affiche :

GAIN - 4 dB

04) Appuyez sur les boutons UP / DOWN (26/25) pour régler le gain. La plage de réglage est comprise entre -32 dB et +4 dB.
05) Appuyez sur le bouton d'alimentation (24) pour confirmer. L'écran affiche :

RF POWER HIGH

06) Appuyez sur les boutons UP / DOWN (26/25) pour régler la puissance de sortie radio. Sélectionnez l'une des 3 options suivantes :

• LOW (10 mW)
• MID (20 mW)
• HIGH (30 mW)

07) Appuyez sur le bouton d'alimentation (24) pour confirmer. L'écran de présentation s'affiche.

Remarque :

La puissance de sortie radio maximale autorisée diffère selon les pays et les régions. Consultez les autorités nationales et/ou régionales respectives car des licences ou des restrictions spécifiques peuvent s'appliquer à l'utilisation de l'appareil. Nous n'assumons aucune responsabilité si l'appareil ne peut pas fonctionner ou être utilisé dans votre pays/région ou s'il nécessite une licence supplémentaire. Avant d'utiliser l'appareil, vérifiez la puissance de sortie radio maximale autorisée dans votre pays ou région.

5.5. Fonctions de l'émetteur

5.5.1. Verrouillage

Pendant le fonctionnement, vous pouvez verrouiller l'écran de l'appareil.

• Placez le commutateur de verrouillage (32) sur LOCK pour verrouiller l'appareil.
• Placez le commutateur de verrouillage (32) sur UNLOCK pour désactiver le verrouillage.

5.5.2. Sourdine

Pendant le fonctionnement, vous pouvez mettre l'appareil en sourdine à l'aide du commutateur de sourdine (28).

• Placez le commutateur de sourdine (28) sur ON pour mettre l'appareil en sourdine.
• Placez le commutateur de sourdine (28) sur MUTE pour désactiver la sourdine.

5.6. Vue d'ensemble des canaux et des fréquences

La fréquence porteuse se situe dans la plage de 610 à 668 MHz.

A		B		C		D		E
CH	Fréquence	CH	Fréquence	CH	Fréquence	CH	Fréquence	CH	Fréquence
1	610,000 MHz	1	610,250 MHz	1	610,500 MHz	1	610,750 MHz	1	611,000 MHz
2	612,025 MHz	2	612,275 MHz	2	612,525 MHz	2	612,775 MHz	2	613,025 MHz
3	614,250 MHz	3	614,500 MHz	3	614,750 MHz	3	615,000 MHz	3	615,250 MHz
4	616,700 MHz	4	616,950 MHz	4	617,200 MHz	4	617,450 MHz	4	617,700 MHz
5	619,375 MHz	5	619,625 MHz	5	619,875 MHz	5	620,125 MHz	5	620,375 MHz
6	622,250 MHz	6	622,500 MHz	6	622,750 MHz	6	623,000 MHz	6	623,250 MHz
7	625,325 MHz	7	625,575 MHz	7	625,825 MHz	7	626,075 MHz	7	626,325 MHz
8	629,175 MHz	8	629,425 MHz	8	629,675 MHz	8	629,925 MHz	8	630,175 MHz
9	634,925 MHz	9	635,175 MHz	9	635,425 MHz	9	635,675 MHz	9	635,925 MHz
10	638,225 MHz	10	638,475 MHz	10	638,725 MHz	10	638,975 MHz	10	639,225 MHz
11	643,150 MHz	11	643,400 MHz	11	643,650 MHz	11	643,900 MHz	11	644,150 MHz
12	649,525 MHz	12	649,775 MHz	12	650,025 MHz	12	650,275 MHz	12	650,525 MHz
13	654,850 MHz	13	655,100 MHz	13	655,350 MHz	13	655,600 MHz	13	655,850 MHz
14	665,700 MHz	14	665,950 MHz	14	666,200 MHz	14	666,450 MHz	14	666,700 MHz

F		G		H		I		J
CH	Fréquence	CH	Fréquence	CH	Fréquence	CH	Fréquence	CH	Fréquence
1	611,250 MHz	1	611,500 MHz	1	611,750 MHz	1	612,000 MHz	1	612,250 MHz
2	613,275 MHz	2	613,525 MHz	2	613,775 MHz	2	614,025 MHz	2	614,275 MHz
3	615,500 MHz	3	615,750 MHz	3	616,000 MHz	3	616,250 MHz	3	616,500 MHz
4	617,950 MHz	4	618,200 MHz	4	618,450 MHz	4	618,700 MHz	4	618,950 MHz
5	620,625 MHz	5	620,875 MHz	5	621,125 MHz	5	621,375 MHz	5	621,625 MHz
6	623,500 MHz	6	623,750 MHz	6	624,000 MHz	6	624,250 MHz	6	624,500 MHz
7	626,575 MHz	7	626,825 MHz	7	627,075 MHz	7	627,325 MHz	7	627,575 MHz
8	630,425 MHz	8	630,675 MHz	8	630,925 MHz	8	631,175 MHz	8	631,425 MHz
9	636,175 MHz	9	636,425 MHz	9	636,675 MHz	9	636,925 MHz	9	637,175 MHz
10	639,475 MHz	10	639,725 MHz	10	639,975 MHz	10	640,225 MHz	10	640,475 MHz
11	644,400 MHz	11	644,650 MHz	11	644,900 MHz	11	645,150 MHz	11	645,400 MHz
12	650,775 MHz	12	651,025 MHz	12	651,275 MHz	12	651,525 MHz	12	651,775 MHz
13	656,100 MHz	13	656,350 MHz	13	656,600 MHz	13	656,850 MHz	13	657,100 MHz
14	666,950 MHz	14	667,200 MHz	14	667,450 MHz	14	667,700 MHz	14	667,950 MHz

6. Résolution des problèmes

Ce guide de dépannage contient des solutions à des problèmes qui peuvent être résolus par une personne ordinaire. L'appareil ne contient aucune pièce susceptible d'être réparée par l'utilisateur.

Toute modification non autorisée de l'appareil entraîne l'annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dommages matériels.

Confiez l'entretien à des personnes formées ou qualifiées. Contactez votre revendeur Highlite International si la solution n'est pas décrite dans le tableau.

Problème	Cause(s) probable(s)	Solution
Les appareils ne fonctionnent pas du tout	Aucun courant n'arrive aux appareils	Assurez-vous que le récepteur est allumé et connecté à l'alimentation électriqueAssurez-vous que les piles de l'émetteur sont correctement insérées
	Les piles de l'émetteur sont déchargées	Remplacez les piles. Veuillez consulter 4.3.6. Installation des piles (page 18)
Aucun son	L'émetteur est éteint ou ne fonctionne pas correctement	Vérifiez que l'émetteur est allumé et que les piles ne sont pas déchargées
	L'émetteur est en sourdine	Assurez-vous que l'émetteur n'est pas en sourdine
	Le volume est trop faible	Augmentez le volume sur le récepteurAssurez-vous que le volume des appareils connectés est élevé.
	Sélection du canal	Assurez-vous que le récepteur et l'émetteur sont jumelés. Veuillez consulter 4.3.9. Jumelage (page 19)
	L'émetteur est hors de portée	Rapprochez l'émetteur du récepteur
	Les branchements sont mauvais	Vérifiez les branchements et les câbles. Remédiez aux mauvais branchements. Réparez ou remplacez les câbles abîmés
	La table de mixage ou l'amplificateur connecté(e) ne fonctionne pas correctement	Assurez-vous que la table de mixage ou l'amplificateur connecté(e) est allumé(e) et fonctionne correctement
Présence d'éclats de bruit ou d'autres signaux audibles	Des sources d'interférence sont présentes	Ajustez le seuil du silencieux. Veuillez consulter 5.3.1.10. Silencieux (page 25)
		Modifiez la fréquence du canal
		Identifiez les sources potentielles d'interférences (autres sources RF) et éteignez-les

6.1. Ajustement du gain de l'unité de poche

Pour ajuster le gain de l'unité de poche, veuillez consulter la section 5.4. Panneau de commande - Émetteur (page 27).

7. Maintenance

7.1. Maintenance préventive

Attention

Avant toute utilisation, examinez visuellement l'appareil pour détecter d'éventuels défauts.

Assurez-vous que :

• Toutes les vis utilisées pour l'installation de l'appareil ou des parties de celui-ci sont bien vissées et ne sont pas corrodées.
• Les boîtiers, fixations et systèmes d'installation ne comportent aucune déformation.
• Les câbles d'alimentation ne sont pas endommagés et ne présentent pas de fatigue des matériaux.

7.1.1. Consignes de base pour le nettoyage

Pour nettoyer l'appareil, suivez les étapes suivantes :

01) Débranchez l'appareil de l'alimentation électrique.
02) Laissez-le refroidir 5 minutes.
03) Nettoyez l'appareil avec un chiffon doux et non pelucheux.

Attention

• Ne plongez sous aucun prétexte l'appareil dans un liquide.
• N'utilisez ni alcool ni solvants.

7.2. Maintenance réparatrice

L'appareil ne contient aucune pièce susceptible d'être réparée par l'utilisateur. N'ouvrez et ne modifiez pas l'appareil.

Confiez les réparations et l'entretien à des personnes formées ou qualifiées. Contactez votre revendeur Highlite International pour en savoir plus.

8. Désinstallation, transport et stockage

• Débranchez l'alimentation électrique avant de désinstaller l'appareil.
  • Utilisez l'emballage d'origine pour transporter l'appareil, si possible.
• Nettoyez l'appareil avant de le ranger. Suivez les instructions de nettoyage indiquées dans le chapitre 7.1.1. Consignes de base pour le nettoyage (page 31).
• Rangez l'appareil dans son emballage d'origine, si possible.

9. Mise au rebut

Mise au rebut correcte de ce produit

Déchets d'équipements électriques et électroniques

Ce symbole sur le produit, son emballage ou ses documents indique que le produit ne doit pas être traité comme un déchet ménager. Mettez ce produit au rebut en le remettant au point de collecte correspondant pour le recyclage des équipements électriques et électroniques. Ceci afin d'éviter les dommages environnementaux ou les blessures corporelles dus à une mise au rebut non contrôlée des déchets. Pour des informations plus détaillées sur le recyclage de ce produit, contactez les autorités locales ou le revendeur agréé.

10. Certification

CE

UK CA

Par la présente, Highlite International déclare que l'appareil EDGE EBS-2, code de produit D1480B, est conforme à la directive 2014/53/UE (RED - Directive sur les équipements radioélectriques).

Le texte intégral de la déclaration de conformité UE est disponible sur la page du produit concerné sur le site Web de Highlite International (www.highlite.com).

Le EDGE EBS-2 de DAP est un appareil audio sans fil de classe 2 (décision de la Commission 2000/299/CE).

Fréquence : 610 - 668 MHz

BE | DK | DE | FR | HR | LV | LT | MT

NL | AT | PL | RO | SK | ES | SE

Exclusion de responsabilité

Les plages de fréquences disponibles pour les émetteurs radio diffèrent selon les pays et les régions. Consultez les autorités nationales et/ou régionales respectives car des licences ou des restrictions spécifiques peuvent s'appliquer à l'utilisation de l'appareil. Nous n'assumons aucune responsabilité si l'appareil ne peut pas fonctionner ou être utilisé dans votre pays/région ou s'il nécessite une licence supplémentaire. Avant d'utiliser l'appareil, vérifiez les fréquences autorisées dans votre pays ou région.
