Type de produit	Carte réseau / adaptateur sans fil
Marque	TRENDnet
Modèle	TEW-907ECH
Interface	PCI Express x1
Normes sans fil	802.11ac Wave 2, double bande
Bandes de fréquence	2,4 GHz / 5 GHz
Débit maximal	Jusqu'à 867 Mbps (5 GHz) / 300 Mbps (2,4 GHz)
Antennes	2 antennes externes détachables
Bluetooth	Oui, Bluetooth 4.2
Systèmes d'exploitation compatibles	Windows 10 uniquement
Connecteurs internes	1 x PCIe x1, 1 x connecteur F-USB (pour Bluetooth)
Dimensions (approx.)	120 x 80 x 20 mm
Poids (approx.)	50 g
Alimentation	Via le slot PCIe
Contenu de l'emballage	Carte TEW-907ECH, 2 antennes, câble Bluetooth, guide d'installation rapide, CD-ROM, supports standards et ultraplats
Sécurité	WPA2, WPA3 (selon pilote)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Pièces détachées et réparabilité	Antennes et câble Bluetooth remplaçables
Informations générales	Utilisation en intérieur uniquement dans la bande 5 GHz (5150-5250 MHz)

FOIRE AUX QUESTIONS - TEW-907ECH TRENDNET

Comment installer les pilotes WiFi et Bluetooth ?

Après avoir installé physiquement la carte, allumez l'ordinateur et insérez le CD-ROM fourni. Installez d'abord le pilote WiFi, redémarrez, puis installez le pilote Bluetooth et redémarrez à nouveau. Vous pouvez aussi télécharger les derniers pilotes sur le site de TRENDnet.

Cet adaptateur est-il compatible avec Windows 11 ?

La notice indique une compatibilité Windows 10 uniquement. Cependant, il peut fonctionner sous Windows 11 avec des pilotes compatibles, mais sans garantie officielle.

Comment connecter le câble Bluetooth à la carte mère ?

Localisez un connecteur F-USB disponible sur votre carte mère (souvent étiqueté F_USB ou USB_9P). Branchez-y le câble USB Bluetooth fourni. Si le câble n'est pas correctement branché, la fonction Bluetooth ne fonctionnera pas.

Pourquoi le Bluetooth ne fonctionne-t-il pas après l'installation du pilote ?

Vérifiez que le câble USB Bluetooth est bien connecté au connecteur F-USB de la carte mère. De plus, assurez-vous d'avoir installé le pilote Bluetooth après le pilote WiFi et d'avoir redémarré l'ordinateur.

Comment optimiser la réception WiFi ?

Placez les antennes de manière à éviter les obstructions physiques entre elles et votre routeur. Utilisez des supports pour orienter les antennes. Éloignez la carte des sources d'interférences comme les micro-ondes ou les moniteurs.

Quels systèmes d'exploitation sont supportés officiellement ?

Officiellement, cet adaptateur est compatible Windows 10 uniquement. Les autres systèmes d'exploitation (Linux, Mac OS) ne sont pas pris en charge.

Puis-je utiliser cet adaptateur sur un ordinateur Mac ?

Non, le produit est conçu pour Windows 10. Les pilotes Mac ne sont pas fournis et il n'y a aucune garantie de compatibilité.

Que faire si l'adaptateur n'est pas détecté par Windows ?

Vérifiez que la carte est correctement insérée dans le slot PCIe et que le câble Bluetooth est branché. Assurez-vous d'avoir installé les pilotes dans le bon ordre. Consultez le gestionnaire de périphériques pour voir si un pilote est manquant.

Cet adaptateur supporte-t-il le WiFi 6 (802.11ax) ?

Non, le TEW-907ECH est basé sur la norme 802.11ac (WiFi 5). Il ne supporte pas le WiFi 6.

Comment installer les antennes ?

Vissez les deux antennes externes sur les connecteurs situés sur la carte. Pour de meilleures performances, orientez-les verticalement et évitez les obstacles.

MODE D'EMPLOI TEW-907ECH TRENDNET

1. Avant de débuter
2. Installer les pilotes sans fil

1. Avant de débuter

Contenu de l'emballage

• TEW-907ECH
• 2 antennes extérieures
• Câble de connexion Bluetooth
• Guide d'installation rapide
• CD-ROM (pilote et guide de l'utilisateur)
• Supports standards et ultraplats

Configuration minimale

- Compatibilité avec le système d'exploitation: Windows ^ 10 uniquement

2. Installer les pilotes sans fil

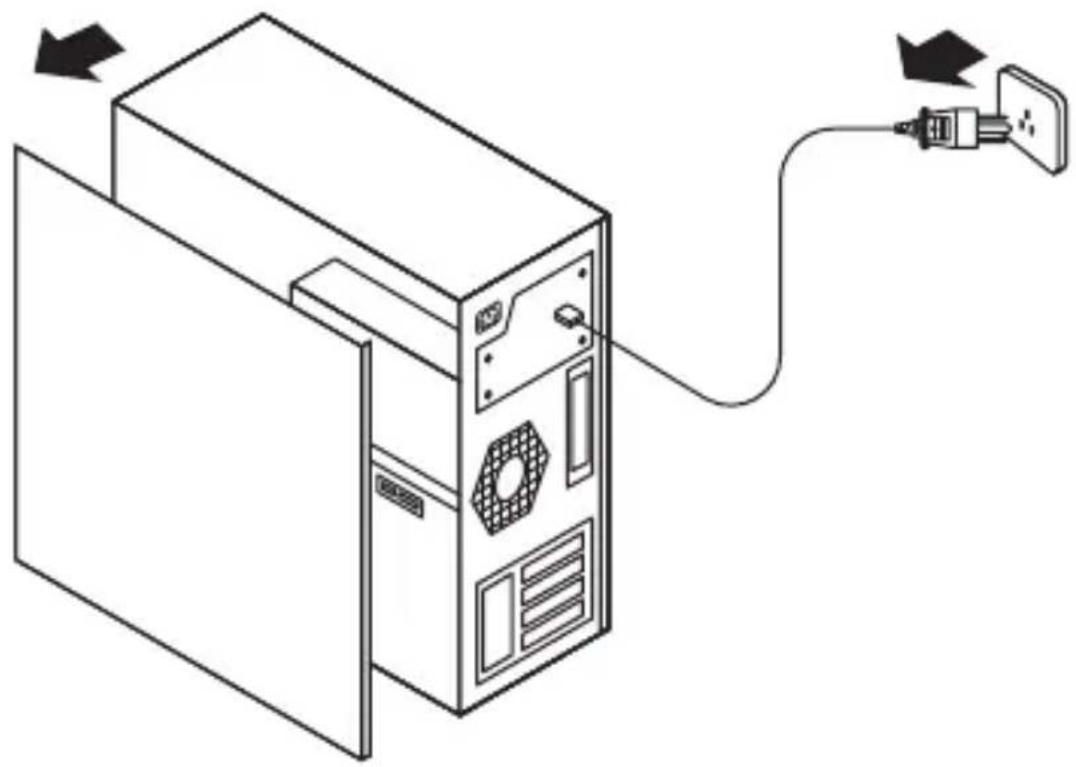

1. Éteignez votre ordinateur, débranchez le câble d'alimentation puis retirez le couvercle du boîtier.

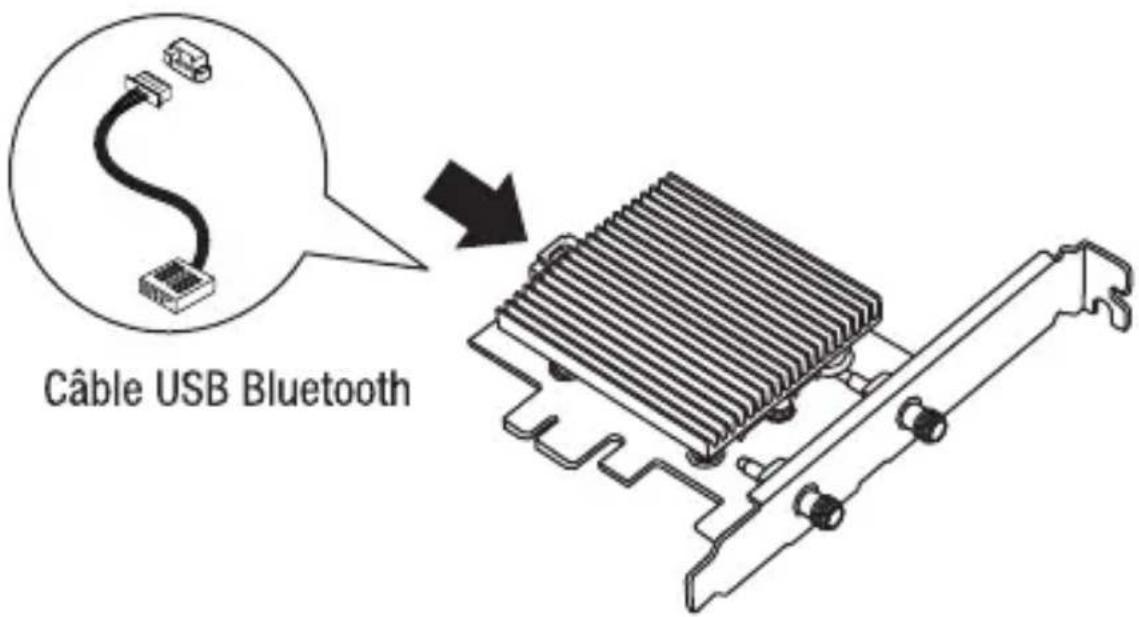

1. Connectez le câble USB F fourni (câble USB Bluetooth) à l'adaptateur.

Câble USB Bluetooth

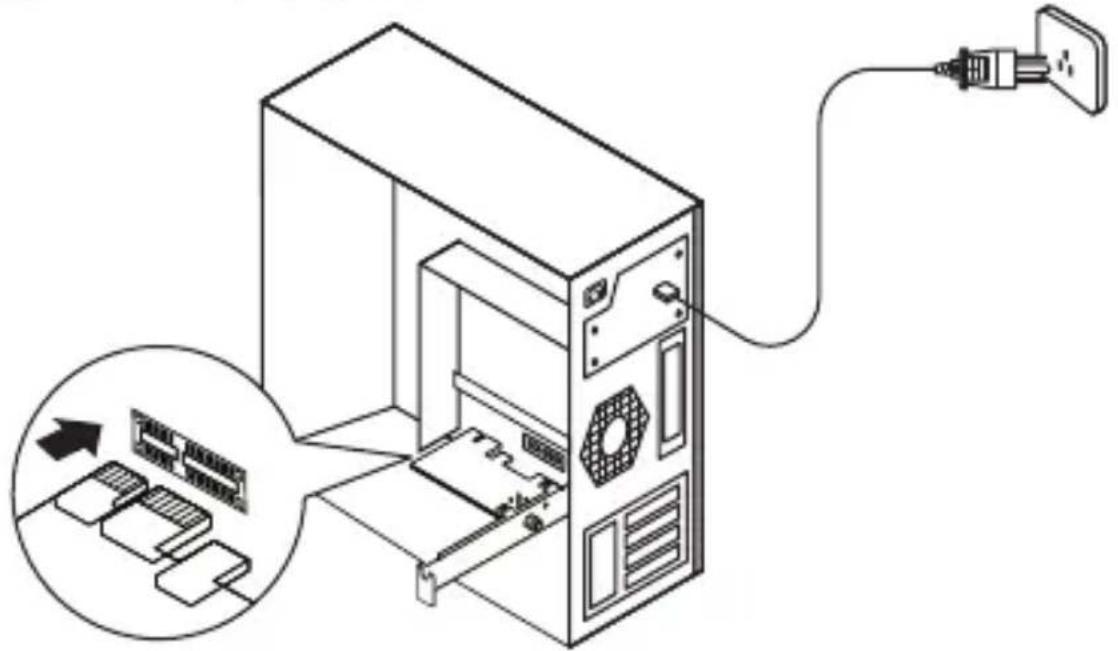

1. Localisez un emplacement PCIe x1 disponible et insérez soigneusement l'adaptateur.

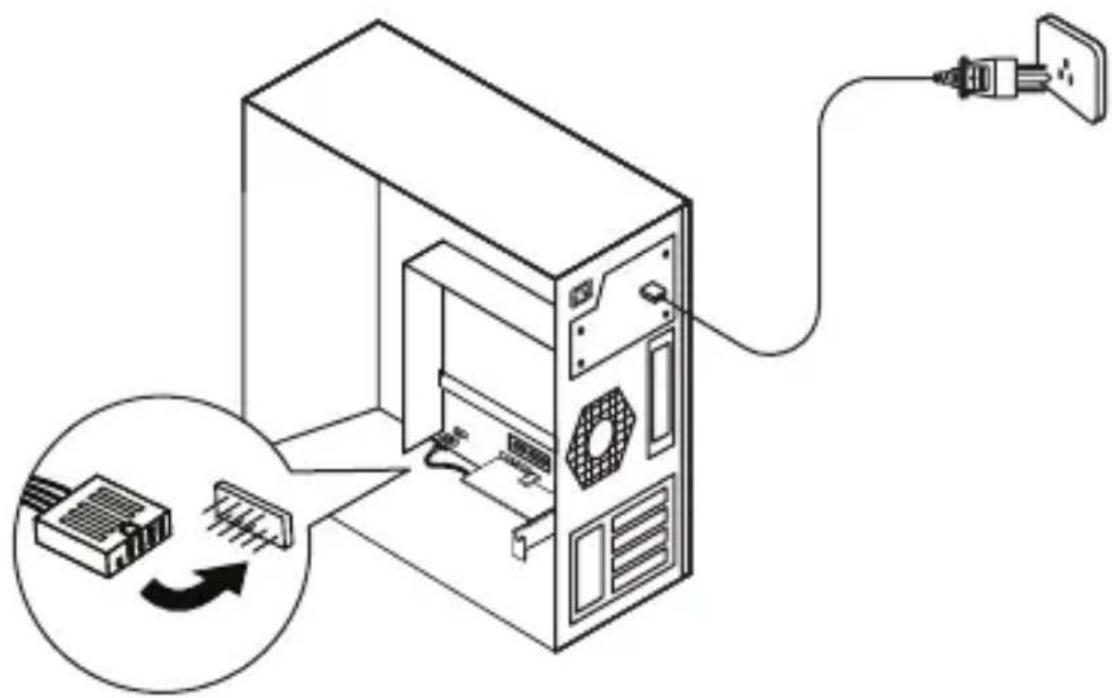

1. Localisez un connecteur F-USB disponible sur votre carte mère et branchez-y soigneusement le câble USB Bluetooth.

Remarque: Si le câble USB Bluetooth n'est pas correctement connecté à la carte mère, la fonction Bluetooth ne fonctionnera pas, même après l'installation du pilote.

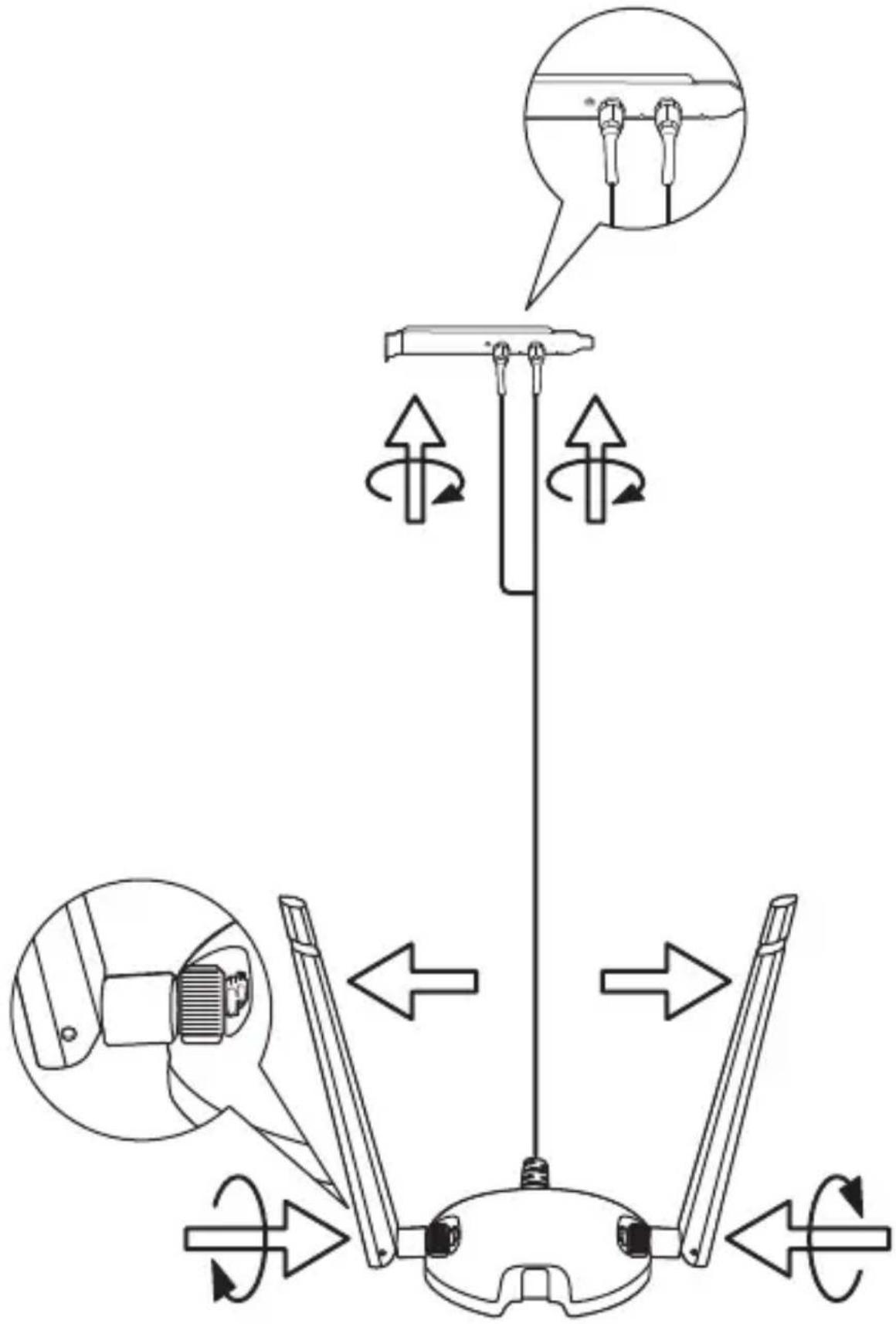

1. Connectez les antennes à l'adaptateur.

Remarque: Pour optimiser les performances, évitez les obstructions physiques entre vos antennes et votre routeur.

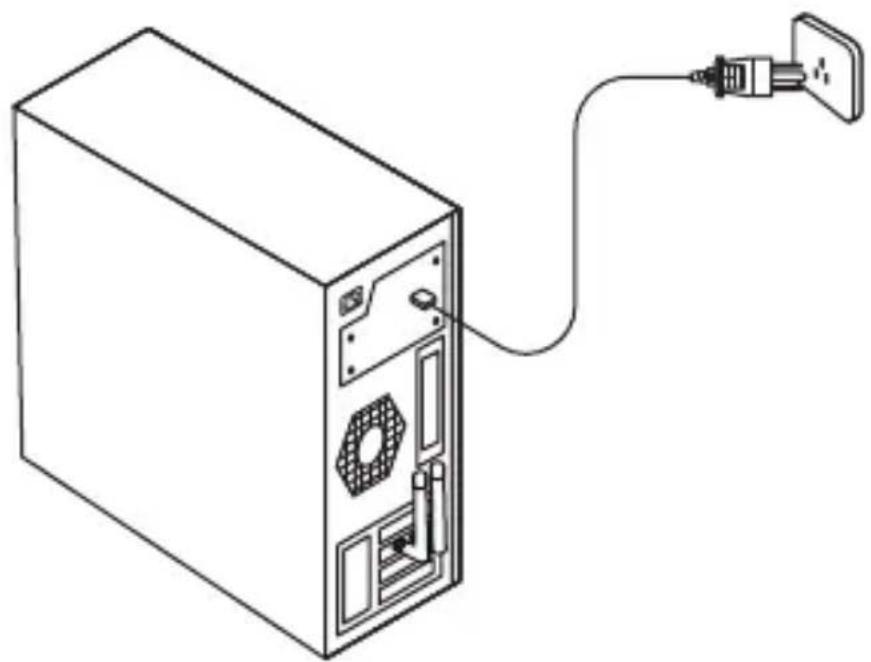

1. Remettez le couvercle de votre boîtier, branchez le câble d'alimentation et allumez votre ordinateur.
2. Après avoir connecté votre adaptateur à l'ordinateur, vous devrez installer séparément les pilotes WiFi et Bluetooth. Vous devrez redémarrer l'ordinateur après l'installation de chaque pilote.

TEW-LB101 vendu séparément.

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:

1) L'appareil ne doit pas produire de brouillage;
2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Informations concernant l'exposition aux fréquences radio (RF)

La puissance de sortie émise par l'appareil de sans fil est intérieure à la limite d'exposition aux fréquences radio d'Innovation, Sciences et Développement économique Canada. Utilisez l'appareil de sans fil de façon à minimiser les contacts humains lors du fonctionnement normal.

Ce périphérique a également été évalué et démontré conforme aux limites d'exposition aux RF d'IC dans des conditions d'exposition à des appareils mobiles (antennes sont supérieures à 20 cm à partir du corps d'une personne).

This device is for indoor use only when operated in the frequency band 5150\~5250 MHz. Ce dispositif est limité à une utilisation en intérieur seulement dans la bande 5150-5250 MHz.

Caution:

Les utilisateurs devraient aussi être avisés que

(i) les dispositifs fonctionnant dans la bande 5 150-5 250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux;

(ii) le gain maximal d'antenne permis pour les dispositifs utilisant les bandes 5 250-5 350 MHz et 5 470-5 725

MHz doit se conformer à la limite de p.i.r.e.;

(iii) le gain maximal d'antenne permis (pour les dispositifs utilisant la bande 5 725-5 825 MHz) doit se conformer à la limite de p.i.r.e. spécifiée pour l'exploitation point à point et non point à point, selon le cas.

De plus, les utilisateurs de radars de haute puissance sont désignés utilisateurs principaux (c.-à-d., qu'ils ont la priorité) pour les bandes 5250-5 350 MHz et 5 650-5 850 MHz et que ces radars pourraient causer du brouillage et/ou des dommages aux dispositifs LAN-EL.
