TEW-832MDR2K - Routeur TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur WiFi maillé (kit 2 pièces)
Marque	TRENDnet
Modèle	TEW-832MDR2K
Normes WiFi	802.11ac (AC1200) - double bande
Bandes de fréquence	2,4 GHz et 5 GHz
Nombre de modules	2 (un principal, un satellite)
Débit sans fil maximal	Jusqu'à 1200 Mbps (300 + 867 Mbps)
Ports réseau	1 port WAN (RJ45) sur le module principal
Alimentation	12 V DC, 1,5 A (adaptateur secteur inclus)
Application mobile	MESHnet+ (iOS / Android)
Configuration	Via application mobile (iOS 10+ / Android 7+)
Sécurité sans fil	WPA/WPA2 – PSK (préréglé)
SSID par défaut	TRENDnetXXX_5GHz_XXXX et TRENDnetXXX_2.4GHz_XXXX
Contenu de l'emballage	2 modules TEW-832MDR, 2 adaptateurs secteur, 1 câble RJ45 (0,5 m), guide d'installation rapide, kit de fixation murale
Dimensions (approx.)	150 x 100 x 30 mm (chaque module)
Poids (approx.)	300 g (chaque module)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 80 % (sans condensation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas exposer à l'humidité. Distance de sécurité ≥ 20 cm.
Certifications	CE, FCC, ISED (CNR)

FOIRE AUX QUESTIONS - TEW-832MDR2K TRENDNET

Comment installer le kit WiFi maillé TRENDnet TEW-832MDR2K ?

Connectez le module principal (étiqueté 'Main') à votre modem via le câble RJ45 fourni, puis branchez l'adaptateur secteur. Téléchargez l'application MESHnet+ sur votre smartphone, créez un compte et suivez les instructions à l'écran. Le module satellite s'apparie automatiquement avec le SSID et mot de passe par défaut.

Quel est le SSID et mot de passe par défaut du routeur ?

Le SSID et le mot de passe sont imprimés sur l'étiquette au bas de chaque module. Le SSID se présente sous la forme TRENDnetXXX_5GHz_XXXX ou TRENDnetXXX_2.4GHz_XXXX et le mot de passe est une série de 13 caractères alphanumériques.

Comment connecter mon smartphone à l'application MESHnet+ ?

Après avoir installé l'application, connectez-vous au réseau WiFi du routeur avec le SSID et mot de passe par défaut. Ouvrez l'application et cliquez sur Create Account pour créer un compte. L'application vous guidera pour configurer votre réseau maillé.

Puis-je ajouter d'autres modules satellites à ce kit ?

Oui, vous pouvez ajouter des modules satellites supplémentaires (vendus séparément). Pour les apparier, consultez le guide d'installation rapide du module distant. Une fois l'appairage initial réussi, tout changement de SSID/mot de passe s'applique automatiquement à tous les modules.

Comment changer le nom du réseau WiFi (SSID) ou le mot de passe ?

Ouvrez l'application MESHnet+, connectez-vous à votre compte, puis accédez aux paramètres WiFi. Vous pouvez modifier le SSID et le mot de passe. Important : Avant de modifier ces paramètres, assurez-vous que tous les modules sont allumés et que le voyant 'Pair' est allumé.

Que faire si le module satellite ne s'apparie pas ?

Vérifiez que le module satellite est sous tension et que le voyant 'Pair' clignote. Si ce n'est pas le cas, rapprochez-le du module principal (à moins de 2 mètres). Redémarrez les deux modules. Si le problème persiste, réinitialisez le satellite en maintenant le bouton Reset enfoncé 10 secondes.

Comment réinitialiser le routeur aux paramètres d'usine ?

Localisez le bouton Reset à l'arrière du module. À l'aide d'un trombone, maintenez-le enfoncé pendant au moins 10 secondes jusqu'à ce que les voyants clignotent. Le routeur redémarrera avec les réglages d'usine (SSID et mot de passe par défaut).

Le routeur est-il compatible avec la norme WiFi 6 ?

Non, le TRENDnet TEW-832MDR2K est un routeur WiFi AC (802.11ac) en double bande. Il offre des débits jusqu'à 1200 Mbps, mais n'est pas compatible WiFi 6 (802.11ax).

Quelles sont les précautions de sécurité à respecter ?

Utilisez uniquement l'adaptateur secteur fourni. Installez l'appareil à plus de 20 cm de votre corps pour respecter les limites d'exposition aux radiofréquences. Ne l'exposez pas à l'eau ou à l'humidité. Nettoyez avec un chiffon doux et sec.

Où puis-je télécharger la notice complète ?

La notice complète au format PDF est disponible gratuitement sur le site notice-facile.com dans la section 'Routeur TRENDnet TEW-832MDR2K'. Vous pouvez également la télécharger via l'application MESHnet+.

MODE D'EMPLOI TEW-832MDR2K TRENDNET

1. Avant de commencer
2. Installation du matériel

1. Avant de commencer

Contenu de l'emballage

• 2 dispositifs TEW-832MDR
• Guide d'installation rapide
- 1 câble réseau de (0,5m / 1,6 pied)
• 2 adaptateurs secteur (12 V DC, 1.5 A)
- Vis pour fixation murale

Matériel supplémentaire

• iPhone avec iOS 10 ou supérieur
• Dispositif mobile avec Android™ 7 ou supérieur
• Internet à large bande
• Modem installé

2. Installation du matériel

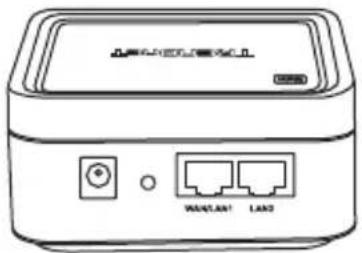

1. Connectez le câble réseau fourni du port WAN du dispositif étiqueté « Main » (Principal) à votre modem et mettez le dispositif sous tension en utilisant l'adaptateur secteur fourni.

1. A l'aide de votre appareil mobile, téléchargez et installez l'application mobile TRENDnet « MESHnet+ » de TRENDnet en scannant le code QR approprié ci-dessous correspondant à votre appareil mobile.

1. Une fois l'installation de l'application terminée, connectez votre appareil mobile au réseau WiFi du routeur.

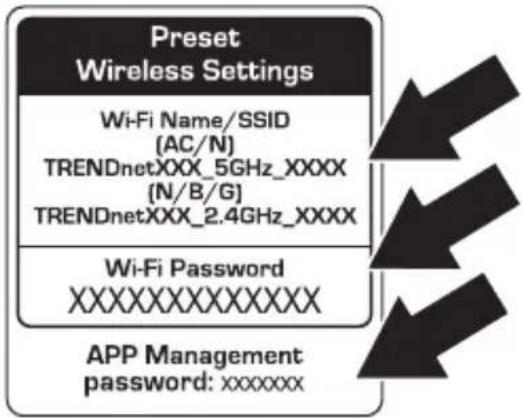

Remarque: Vous trouverez le SSID et le mot de passe de votre routeur sur l'étiquette située au bas de l'appareil ou sur l'étiquette des « Preset Wireless Settings » (paramètres WiFi prédéfinis) de l'appareil.

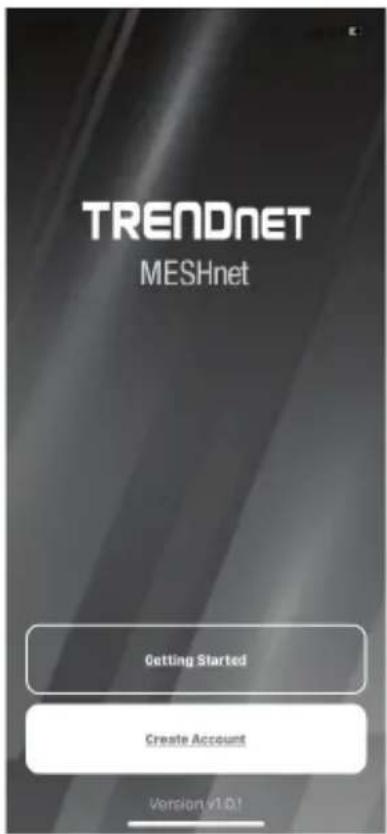

1. Ouvrez l'application MESHnet+ de TRENDnet.

1. Cliquez sur le bouton « Create Account » (Créer un compte) et suivez les étapes sur l'application.

1. Suivez les étapes de l'application pour configurer votre réseau.

Remarque: Assurez-vous que tous les modules sont sous tension et que les voyants LED « Pair » (Appariement) sont allumés avant d'apporter des modifications au SSID ou au mot de passe du réseau WiFi. Le module distant du kit est préprogrammé pour s'apparier automatiquement avec le SSID et le mot de passe par défaut du module principal. Une fois l'appariement initial terminé, toutes les modifications seront appliquées à tous les modules appariés.

1. Pour apparier des modules distants supplémentaires, veuillez consulter le guide d'installation rapide du module distant.

La configuration de votre réseau WiFi maillé est terminée.

Le présent appareil est conforme aux CNR d' ISED applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) le dispositif ne doit pas produire de brouillage préjudiciable, et (2) ce dispositif doit accepter tout brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement indésirable.

Caution :

(i) les dispositifs fonctionnant dans la bande 5150-5250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux;

(iii) lorsqu'il y a lieu, les types d'antennes (s'il y en a plusieurs), les numéros de modèle de l'antenne et les pires angles d'inclinaison nécessaires pour rester conforme à l'exigence de la p.i.r.e. applicable au masque d'élévation, énoncée à la section 6.2.2.3, doivent être clairement indiqués. Radiation Exposure Statement:

Déclaration d'exposition aux radiations:

Cet équipement est conforme aux limites d'exposition aux rayonnements ISED établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé à plus de 20 cm entre le radiateur et votre corps.

Déclaration de conformité

TRENDNET®

Nom et adresse du fabricant

TRENDnet, Inc.

20675 Manhattan Place

Torrance, CA 90501 USA

TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.

Sécurité

EN 62368-1:2014+A11:2017

CEM

EN 55032:2015+AC:2016 (CISPR32:2015/COR1:2016) (Class A)

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 55024:2010+A1:2015

IEC 61000-4-2:2008

IEC 61000-4-3:2006+A1:2007+A2:2010

IEC 61000-4-4:2012

IEC 61000-4-5:2014/AMD1:2017

IEC 61000-4-6:2013

IEC 61000-4-8:2009

IEC 61000-4-11:2004/AMD1:2017

Ce produit est conforme à la directives suivante.

Directives

Directive EMC 2014/30/UE

Personne responsable de cette déclaration.

Lieu de délivrance: Torrance, California, USA

Date: 21 Octobre, 2020

Nom: Sonny Su
