Type de produit	Système Wi-Fi Mesh (routeur mesh)
Marque	TRENDnet
Modèle	TEW-832MDR
Alimentation	12 V CC, 1,5 A (adaptateur secteur fourni)
Compatibilité	iPhone iOS 10 ou ultérieur, Android 7 ou ultérieur
Installation	Configuration via application MESHnet ou WPS
Contenu de l'emballage	Module TEW-832MDR, guide d'installation rapide, 2 adaptateurs secteur (12 V DC, 1,5 A), vis de fixation murale
Bande de fréquence	5 GHz (5150-5250 MHz) – utilisation intérieure uniquement
Normes de sécurité	EN 62368-1:2014+A11:2017
Compatibilité électromagnétique	EN 55032 (Classe A), EN 55024, EN 61000-3-2, EN 61000-3-3
Déclaration d'exposition	Distance minimale de 20 cm entre l'appareil et le corps
Fonctionnalités	Bouton WPS/RESET, indicateur LED Pair
Utilisation	Extension de réseau Wi-Fi existant (module distant) ou comme routeur principal

FOIRE AUX QUESTIONS - TEW-832MDR TRENDNET

Comment installer le TEW-832MDR via l'application MESHnet ?

Assurez-vous que l'application MESHnet est installée sur votre appareil mobile (iOS 10+ ou Android 7+). Mettez sous tension tous les modules. Ouvrez l'application, appuyez sur le bouton '+' en bas de l'écran d'accueil, puis cliquez sur START PAIRING. Sur le nouveau module distant, maintenez enfoncé le bouton WPS/RESET pendant 3 secondes jusqu'à ce que le voyant LED clignote, puis relâchez. La connexion est établie lorsque le voyant LED Pair reste allumé.

Comment ajouter un module distant à un réseau existant sans l'application ?

Utilisez la méthode WPS. Sur le module principal du réseau existant, appuyez sur le bouton WPS/RESET pendant 3 secondes pour lancer la recherche. Ensuite, sur le nouveau module distant, appuyez aussi sur le bouton WPS/RESET pendant 3 secondes. Le voyant LED Pair s'allume fixe lorsque la connexion est réussie.

Que faire si le voyant LED Pair clignote après la configuration ?

Un voyant LED Pair clignotant indique une connexion faible ou instable. Déplacez le module distant plus près du module principal pour améliorer la qualité du signal. Vérifiez également que les modules ne sont pas trop éloignés ou obstrués par des murs épais.

Comment réinitialiser le TEW-832MDR aux paramètres d'usine ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton WPS/RESET pendant 5 secondes ou plus. Le voyant LED clignotera, puis l'appareil se réinitialisera. Relâchez le bouton après 5 secondes. Tous les paramètres seront effacés et l'appareil reviendra à son état d'usine.

Quels appareils sont compatibles avec le TEW-832MDR ?

Le TEW-832MDR est compatible avec les appareils mobiles iOS 10 ou ultérieur et Android 7 ou ultérieur pour la configuration via l'application MESHnet. Il fonctionne avec tout équipement Wi-Fi standard (ordinateurs, smartphones, tablettes, etc.) utilisant les bandes 2,4 GHz et 5 GHz.

Quelles sont les conditions d'utilisation de la bande 5 GHz ?

L'appareil fonctionne dans la bande 5150-5250 MHz et est réservé à une utilisation intérieure uniquement pour réduire les risques de brouillage avec les systèmes satellites mobiles. L'utilisation en extérieur est interdite.

Quelle est la distance de sécurité recommandée pour l'exposition aux radiations ?

Conformément à la déclaration d'exposition aux radiations, l'appareil doit être installé et utilisé à une distance minimale de 20 cm entre le radiateur (antenne) et votre corps pour respecter les limites d'exposition.

Où puis-je télécharger le manuel d'utilisation complet ?

Le manuel complet est disponible au format PDF sur le site de TRENDnet. Rendez-vous sur https://www.trendnet.com/support et sélectionnez le modèle TEW-832MDR dans la liste déroulante 'Product Download'. Vous pouvez également trouver la notice sur des sites partenaires comme notice-facile.com.

Que faire si j'ai oublié le mot de passe Wi-Fi de mon réseau ?

Vous pouvez réinitialiser l'appareil aux paramètres d'usine en maintenant le bouton WPS/RESET pendant 5 secondes. Après réinitialisation, le réseau Wi-Fi reprendra les paramètres par défaut (généralement un SSID et mot de passe imprimés sur l'étiquette du routeur). Utilisez l'application MESHnet pour reconfigurer un nouveau mot de passe.

Le TEW-832MDR est-il compatible avec les modems ADSL ou fibre ?

Oui, le TEW-832MDR se connecte à tout modem fournissant une connexion Internet haut débit, que ce soit ADSL, câble ou fibre. Il suffit de relier le modem au port WAN du routeur (si utilisé en mode routeur principal) ou de l'ajouter comme module distant à un réseau existant.

MODE D'EMPLOI TEW-832MDR TRENDNET

1. Avant de commencer
2. Installation du matériel

1. Avant de commencer

Contenu de l'emballage

• 1 TEW-832MDR
• Guide d'installation rapide
• Adaptateurs secteur (12 V DC, 1.5 A)
- Vis pour fixation murale

Matériel supplémentaire

• iPhone® avec iOS 10 ou supérieur
• Dispositif mobile avec Android™ 7 ou supérieur
• Internet à haut débit
• Modem installé
• TEW-832MDR2K

2. Installation du matériel

Option 1 - Paramétrage via l'application MESHnet

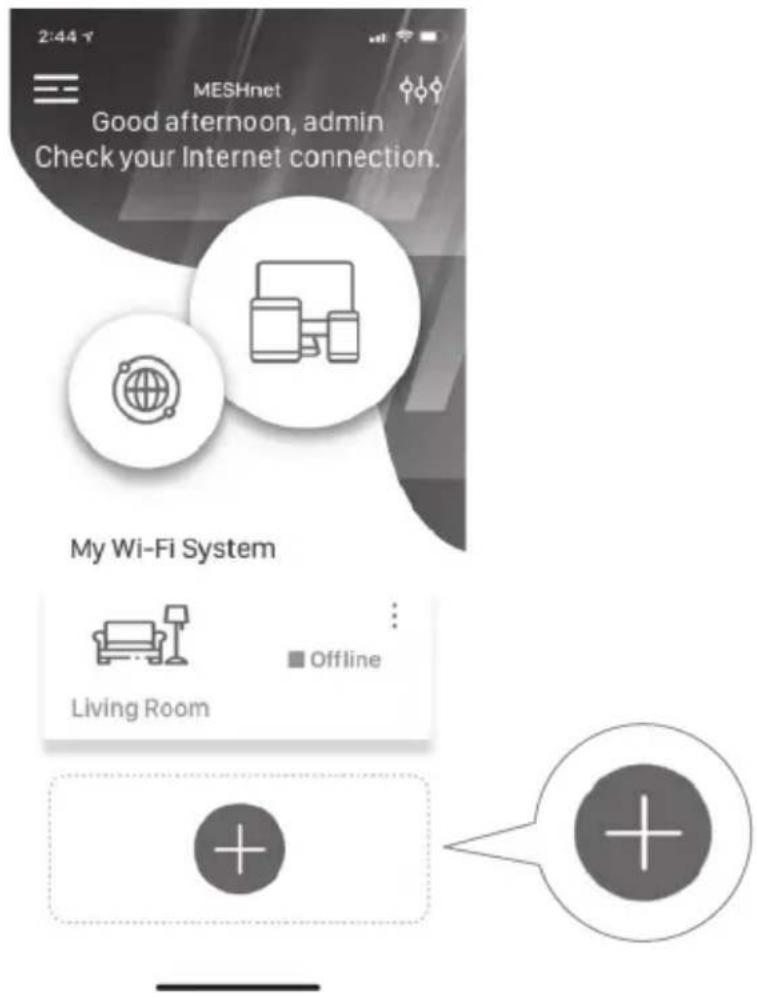

1. Une fois que tous les dispositifs sont mis sous tension, ouvrez l'application pour le kit de 2 dispositifs existants qui a déjà été configuré auparavant et appuyez sur le bouton « + » en bas de l'écran d'accueil.

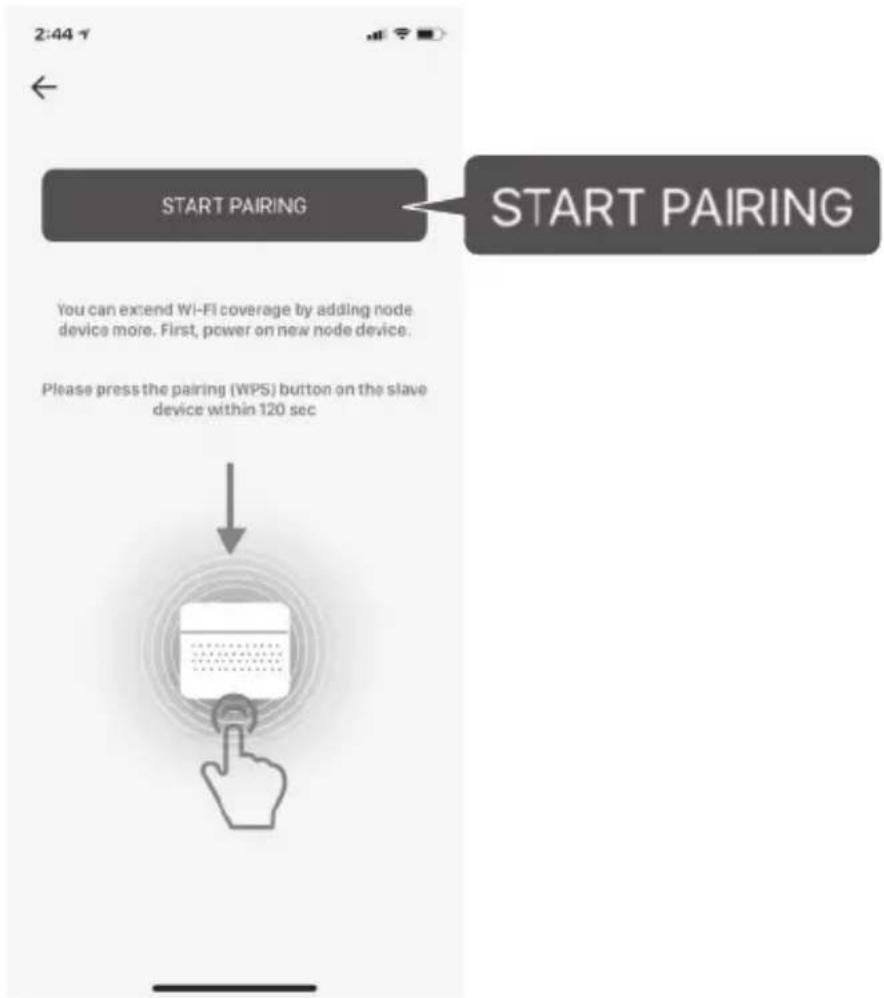

1. Cliquez sur « START PAIRING » (Commencer l'appariement).

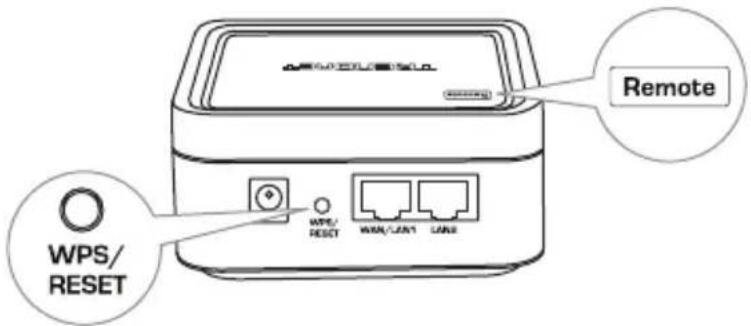

1. Allez sur le nouveau module distant unique et appuyez sur le bouton WPS/RESET pendant 3 secondes, puis relâchez-le.

Remarque: Le LED WPS/RESET clignotera sur l'unité après que vous ayez maintenu le bouton enfoncé pendant 3 secondes. Si vous maintenez le bouton enfoncé pendant [5 secondes] ou davantage, le dispositif [se réinitialisera].

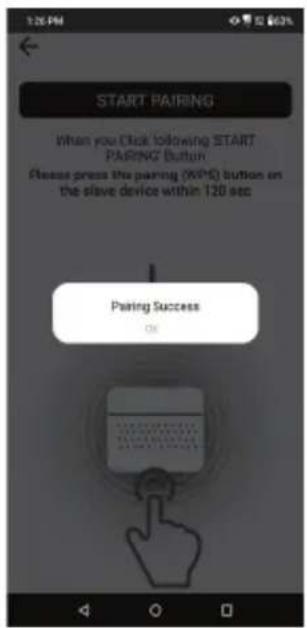

1. Vérifiez la connexion dans l'application, ou en contrôlant que le voyant LED Pair du module distant s'allume. Si le voyant LED Pair clignote, il est conseillé de déplacer le module distant vers un emplacement plus proche des modules.

Option 2 - Paramétrage via le WPS

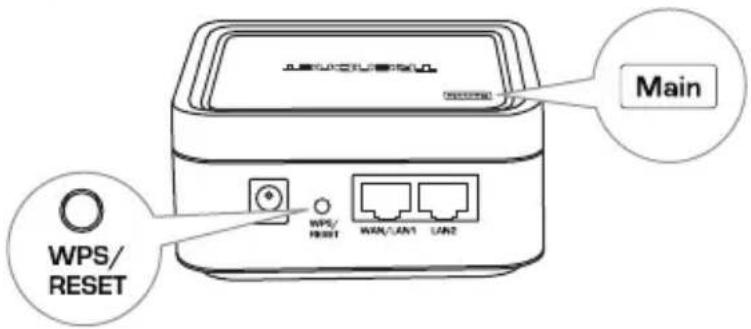

1. Allez sur le module Main (Principal) du réseau existant et appuyez sur le bouton WPS/RESET pendant 3 secondes, puis relâchez-le pour lancer la recherche.

Remarque: Le LED WPS/RESET clignotera sur l'unité après que vous ayez maintenu le bouton enfoncé pendant 3 secondes. Si vous maintenez le bouton enfoncé pendant [5 secondes] ou davantage, le dispositif [se réinitialisera].

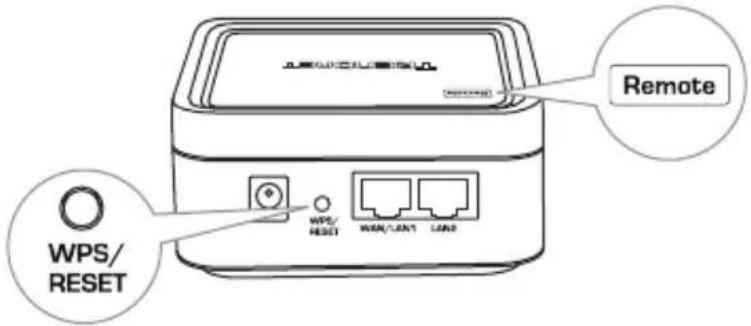

1. Allez sur le nouveau module distant unique et appuyez sur le bouton WPS/RESET pendant 3 secondes, puis relâchez-le.

Remarque: Le LED WPS/RESET clignotera sur l'unité après que vous ayez maintenu le bouton enfoncé pendant 3 secondes. Si vous maintenez le bouton enfoncé pendant [5 secondes] ou davantage, le dispositif [se réinitialisera].

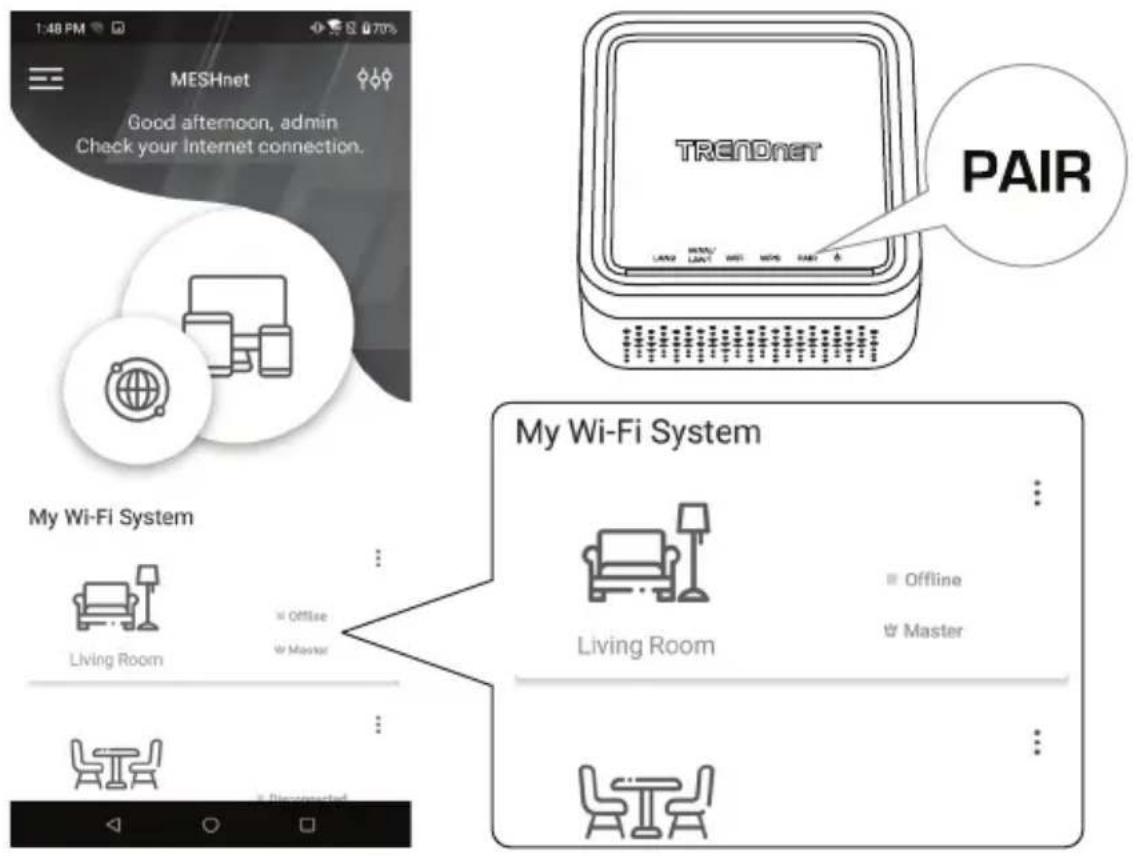

1. Vérifiez la connexion dans l'application, ou en contrôlant que le voyant LED Pair du module distant s'allume. Si le voyant LED Pair clignote, il est conseillé de déplacer le module distant vers un emplacement plus proche des modules.

Remarque: Pour télécharger la version la plus récente du guide de l'utilisateur, veuillez vous rendre sur https://www.trendnet.com/support et sélectionnez le TEW-832MDR dans la liste déroulante Product Download (Téléchargement des produits).

Le présent appareil est conforme aux CNR d' ISED applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) le dispositif ne doit pas produire de brouillage préjudiciable, et (2) ce dispositif doit accepter tout brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement indésirable.

Caution :

(i) les dispositifs fonctionnant dans la bande 5150-5250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux;
(iii) lorsqu'il y a lieu, les types d'antennes (s'il y en a plusieurs), les numéros de modèle de l'antenne et les pires angles d'inclinaison nécessaires pour rester conforme à l'exigence de la p.i.r.e. applicable au masque d'élévation, énoncée à la section 6.2.2.3, doivent être clairement indiqués. Radiation Exposure Statement:

Déclaration d'exposition aux radiations:

Cet équipement est conforme aux limites d'exposition aux rayonnements ISED établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé à plus de 20 cm entre le radiateur et votre corps.

Déclaration de conformité

TRENDNET®

Nom et adresse du fabricant

TRENDnet, Inc.

20675 Manhattan Place

Torrance, CA 90501 USA

TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.

Sécurité EN 62368-1:2014+A11:2017

CEM EN 55032:2015+AC:2016 (CISPR32:2015/COR1:2016) (Class A)

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 55024:2010+A1:2015

IEC 61000-4-2:2008

IEC 61000-4-3:2006+A1:2007+A2:2010

IEC 61000-4-4:2012

IEC 61000-4-5:2014/AMD1:2017

IEC 61000-4-6:2013

IEC 61000-4-8:2009

IEC 61000-4-11:2004/AMD1:2017

Ce produit est conforme à la directives suivante.

Directives Directive EMC 2014/30/UE

Personne responsable de cette déclaration.

Lieu de délivrance: Torrance, California, USA

Date: 21 Octobre, 2020

Nom: Sonny Su
