MODE D'EMPLOI BT-SB 200 EINHELL

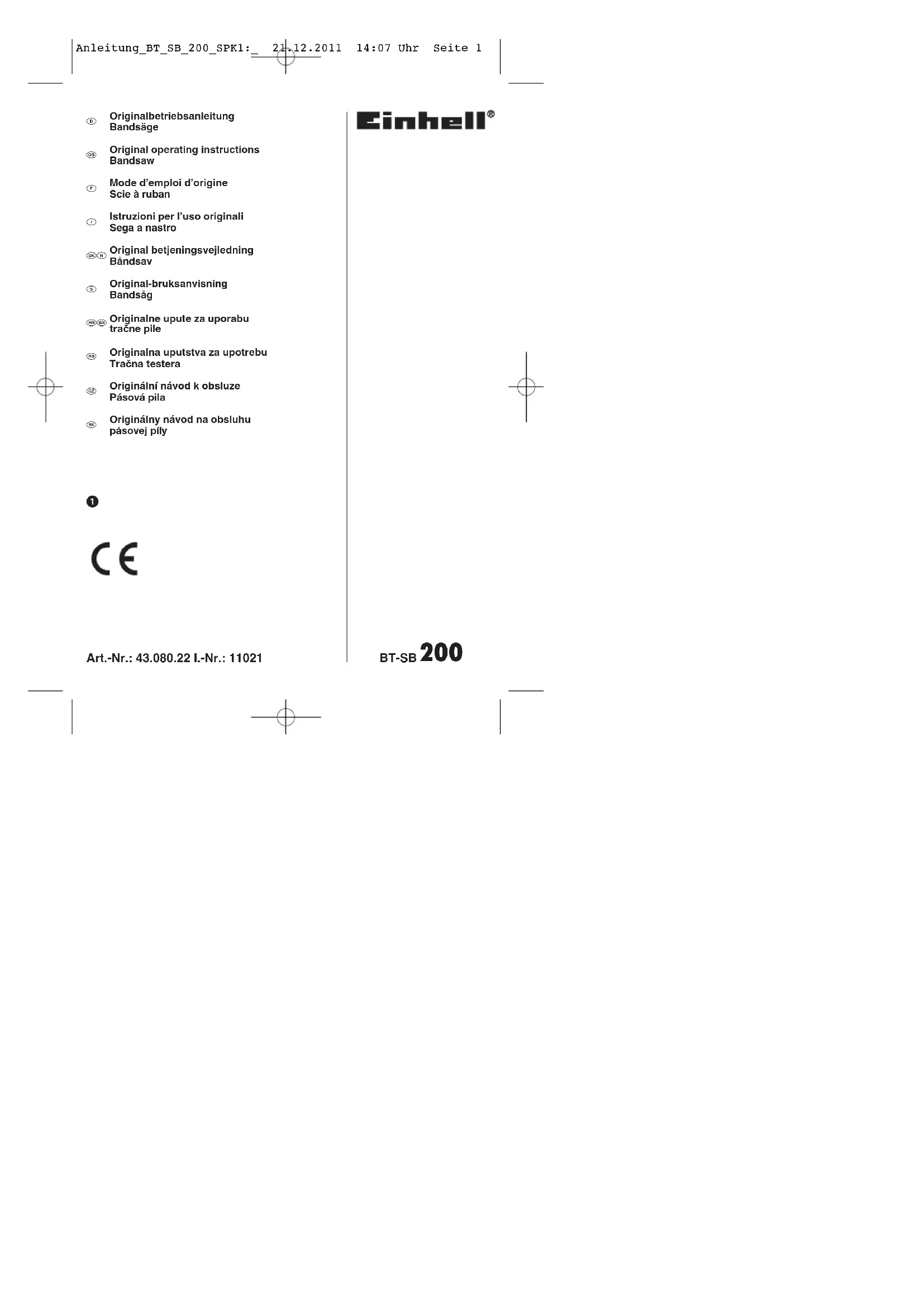

Mode d’emploi d’origine Scie à ruban
« Avertissement – Lisez ce mode dʼemploi pour diminuer le risque de blessures » Portez une protection de lʼouïe. Lʼexposition au bruit peut entraîner une perte de lʼouïe. Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de lʼamiante ! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de lʼappareil peuvent entraîner une perte de la vue. Déconnecter la fiche secteur avant tous travaux de réparations et de maintenance ! Anleitung_BT_SB_200_SPK1:_ 21.12.2011 14:07 Uhr Seite 24 Attention ! Lors de lʼutilisation dʼappareils, il faut respecter certaines mesures de sécurité afin dʼéviter des blessures et dommages. Veuillez donc lire attentivement ce mode dʼemploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si lʼappareil doit être remis à dʼautres personnes, veillez à leur remettre aussi ce mode dʼemploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode dʼemploi et des consignes de sécurité.
1. Description de lʼappareil (fig. 1 et 2)
1. Interrupteur Marche / Arrêt
3. Surface de roulement en caoutchouc
7. Rouleau de ruban de scie inférieur
8. Rouleau de ruban de scie supérieur
11. Guidage du ruban de scie supérieur
12. Couvercle latéral
13. Fermeture du couvercle
14. Vis de blocage pour rouleau de ruban de scie
16. Echelle de degrés pour la zone dʼorientation
17. Insertion de table en matière plastique
18. Poignée de blocage pour table de menuisier
19. Poignée de réglage du guidage du ruban de scie
20. Poignée de blocage du guidage du ruban de scie
21. Collier de serrage de la butée parallèle
22. Vis de réglage du rouleau du ruban de scie
25. Châssis de la machine
26. Ruban de la scie
2. Etendue des fournitures
Scie à ruban Table de menuisier Poussoir Butée parallèle
3. Utilisation conforme à lʼaffectation
prévue La scie à ruban sert à découper le bois ou les matériaux semblables au bois en sens longitudinal ou transversal. Les pièces rondes ne doivent être coupées quʼà lʼaide de dispositifs de retenue appropriés. La machine ne doit être employée que dans le but pour lequel elle a été conçue. Toute autre utilisation est considérée comme non conforme à lʼaffectation prévue. Lʼutilisateur/opérateur - et non le fabricant - est tenu responsable de tout dégât ou toute blessure résultant dʼune utilisation non conforme. Utilisez exclusivement des rubans de scie appropriés pour la machine. Le respect des consignes de sécurité et des instructions de montage ainsi que des informations de service dans le mode dʼemploi est également partie intégrale dʼune utilisation conforme à lʼaffectation prévue. Les personnes qui manient et entretiennent la machine, doivent se familiariser avec celle-ci et être instruites des risques éventuels. En outre, les règlements de prévoyance contre les accidents en vigueur doivent être strictement respectés. Dʼautre part, il faut suivre les autres règles générales à lʼégard de la médecine du travail et de la sécurité. Des transformations effectuées sur la machine excluent entièrement la responsabilité du fabricant pour des dégâts en résultant. En dépit dʼune utilisation selon les règles, il nʼest pas possible dʼécarter complètement certains facteurs de risques restants. Dues à la construction et à la conception de la machine, les problèmes suivants peuvent apparaître: Baisse de lʼouïe lorsque le serre-tête antibruit nécessaire nʼest pas utilisé. Emissions nocives de poussières de bois dans le cas dʼune utilisation dans des locaux fermés. Risque dʼaccident par le contact de la main dans la zone de coupe non couverte de lʼoutil. Risque de blessure pendant le changement dʼoutil (risque de coupure). Risque de blessure dû à lʼéjection de pièces ou morceaux de pièces. Risque dʼécrasement des doigts. Danger à cause du rebond. Risque de basculement de la pièce à travailler dû à une surface dʼappui insuffisante de la pièce. Contact avec lʼoutil de coupe. Ejection de morceaux de branches et de morceaux de pièces à travailler.
Anleitung_BT_SB_200_SPK1:_ 21.12.2011 14:07 Uhr Seite 25Veillez au fait que nos appareils, conformément à leur affectation, nʼont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si lʼappareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.
4. Notes importantes
Consignes de sécurité ATTENTION! Lorsque vous utilisez des outils électriques, il est indispensable de respecter les précautions de sécurité de base pour exclure les risques dʼincendie, de décharge électrique et les blessures de personnes. Respectez également les consignes suivantes:
1. Maintenez votre zone de travail en ordre!
- Le désordre dans la zone de travail peut provoquer des accidents.
2. Prenez les influences de lʼenvironnement en
considération! - Nʼexposez pas les outils à la pluie. - Nʼutilisez pas les outils dans un environnement humide ou trempé. - Veillez à un bon éclairage. - Nʼutilisez pas les outils à proximité de liquides et de gaz inflammables.
3. Protégez-vous contre la décharge électrique!
- Evitez le contact avec les pièces mises à la terre.
4. Tenez dʼautres personnes éloignées de la
machine. - Ne permettez pas aux autres personnes, en particulier pas aux enfants, de toucher lʼoutil ou le câble. Tenez-les à lʼécart de votre zone de travail.
5. Gardez les outils dans un endroit sûr.
- Gardez les appareils nʼétant pas utilisés dans un endroit sec et fermé hors de portée des enfants.
6. Ne surchargez pas votre outil.
- Vous travaillerez mieux et plus sûrement dans la gamme de puissance indiquée.
7. Utilisez lʼoutil approprié !
- Nʼutilisez pas de machines de faible puissance pour les travaux lourds. - Nʼutilisez pas les outils à des fins pour lesquelles ils ne sont pas conçus. Nʼemployez pas une scie circulaire à main p.ex. pour découper des branches ou le bois.
8. Portez des vêtements de travail appropriés.
- Ne portez pas de vêtements larges ou de bijoux. Ils pourraient être happés par des pièces mobiles. - Il est recommandé de porter des chaussures antidérapantes pendant les travaux à lʼextérieur. - Pour les cheveux longs, portez un filet.
9. Utilisez un équipement de protection!
- Portez des lunettes de protection - Utilisez un masque de protection respiratoire pour les travaux produisant de la poussière.
10. Raccordez un dispositif dʼaspiration de
poussière! - Si des raccords dʼaspiration de poussière et des dispositifs de collecte existent, assurez-vous que ceux-ci sont raccordés et utilisés.
11. Nʼutilisez pas le câble à des fins inappropriées.
- Nʼutilisez pas le câble pour retirer la fiche de la prise de courant. Préservez le câble de la chaleur, de lʼhuile et des arêtes vives.
12. Bloquez la pièce à travailler!
- Utilisez des dispositifs de serrage ou un étau pour bloquer la pièce à travailler. De cette façon vous bloquez la pièce à travailler plus sûrement quʼavec votre main.
13. Evitez une position du corps anormale!
- Veillez à ce que votre appui au sol soit ferme et maintenez toujours votre équilibre.
14. Entretenez votre outil avec soin!
- Maintenez les outils bien affûtés et propres pour pouvoir travailler mieux et en toute sécurité. - Respectez les consignes de maintenance et les instructions relatives au changement dʼoutil. - Contrôlez régulièrement le câble de lʼoutil et faites-le remplacer par un spécialiste agréé en cas de détérioration. - Contrôlez régulièrement le câble de rallonge et remplacez-le lorsquʼil est endommagé. - Maintenez les poignées sèches et exemptes dʼhuile et de graisse.
15. Retirez la fiche de la prise de courant:
- lorsque lʼoutil nʼest pas utilisé, avant lʼentretien et le changement dʼoutils tels que lame de scie, foret ou fraise.
16. Enlevez les clés à outil!
- Avant la mise en service, veuillez toujours vous assurer que les clés et les outils de réglage soient enlevés.
17. Evitez le démarrage intempestif!
- Assurez-vous que lʼinterrupteur soit hors circuit lorsque vous branchez la machine.
18. Utilisation du câble de rallonge à lʼextérieur.
- Nʼutilisez à lʼextérieur que des câbles homologués et spécifiquement marqués à cet effet.
19. Travaillez avec attention!
- Soyez attentif et raisonnable pendant votre travail. Nʼutilisez pas la machine lorsque vous êtes fatigué(e).
Anleitung_BT_SB_200_SPK1:_ 21.12.2011 14:07 Uhr Seite 2620. Contrôlez lʼoutil quant à dʼéventuelles détériorations! - Avant dʼutiliser la machine, contrôlez bien si les dispositifs de sécurité ou les pièces légèrement endommagées fonctionnent parfaitement et conformément à leurs fins. - Assurez-vous que les pièces mobiles fonctionnent parfaitement sans coincer et quʼil nʼy ait pas de pièces endommagées. Toutes les pièces doivent être correctement montées et remplir toutes les conditions permettant dʼassurer un fonctionnement parfait de lʼoutil. - Les dispositifs de sécurité et les pièces endommagés doivent être dûment réparés ou remplacés par un atelier spécialisé autorisé, sauf autre indication dans le mode dʼemploi. - Faites réparer les interrupteurs endommagés par un service après-vente. - Nʼutilisez pas dʼoutils dont lʼinterrupteur ne se laisse pas mettre en et hors circuit.
- Lʼutilisation dʼoutils de rechange et dʼaccessoires autres que les pièces dʼorigine peut impliquer un risque de blessure pour vous.
22. Faites réparer votre outil par un spécialiste
électricien! - Cet outil correspond aux règlements de sécurité en vigueur. Les réparations ne doivent être exécutées que par un spécialiste électricien qui utilise des pièces de rechange dʼorigine; sinon il y a un risque dʼaccident pour lʼutilisateur.
23. Portez des gants de protection pendant tous les
travaux dʼentretien sur le ruban de scie.
24. Dans le cas de coupes dʼonglet avec la table
adéquate, le guidage doit être ordonné sur la partie inférieure de la table.
25. Pour le sciage de bois rond, il faut utiliser un
dispositif qui empêche la pièce à travailler de se tordre.
26. Lors du sciage de planches en sens vertical, il
faut utiliser un dispositif empêchant le rebond de la pièce à travailler.
27. Conformément aux prescriptions relatives aux
valeurs dʼémission de poussières pour le traitement de bois et pour assurer un fonctionnement sûr, vous devriez raccorder une installation dʼaspiration de poussière dʼune vitesse de lʼair dʼau moins 20m/s.
28. Passez les consignes de sécurité à toutes
personnes travaillant sur la machine.
29. Nʼutilisez pas la scie pour couper du bois de
30. La machine dispose dʼun interrupteur de sécurité
empêchant une remise en circuit après une chute de tension.
31. Avant la mise en service, assurez-vous que la
tension indiquée sur la plaque signalétique coïncide avec la tension du réseau sur place.
32. Si vous utilisez un enrouleur de câble, déroulez
complètement le câble.
33. Les personnes maniant la machine, ne doivent
pas être dérangées dans leur travail.
34. Respectez le sens de rotation du moteur et du
35. Les dispositifs de sécurité sur la machine ne
doivent pas être démontés ni mis hors fonction.
36. Ne sciez pas de pièces à travailler trop petites
pour être tenues à la main en toute sécurité.
37. Ne retirez jamais ni éclats, ni copeaux détachés,
ni pièces de bois coincées pendant le fonctionnement du ruban de scie.
38. Il faut absolument suivre les règlements de
prévoyance contre les accidents en vigueur et les autres règles de sécurité généralement reconnues.
39. Respectez les fiches techniques publiées par la
caisse de prévoyance contre les accidents.
40. Montez le dispositif de protection du ruban de
scie à une hauteur dʼenv. 3 mm au-dessus du matériau à scier.
41. Attention! Bloquez les pièces longues pour
éviter quʼelles ne basculent à la fin du processus de coupe. (p.ex. support de déroulage).
42. Le dispositif de protection du ruban de scie (10)
doit se trouver en position inférieure pendant le transport de la scie.
43. Nʼemployez pas les recouvrements de protection
pour le transport ou pour un fonctionnement non approprié de la machine.
44. Il est interdit dʼutiliser des rubans de scie
déformés ou endommagés !
45. Remplacez la plaque dʼinsertion usée.
46. Ne jamais mettre la machine en service lorsque
la porte qui protège le ruban de la scie ou encore le dispositif de protection lʼisolant est ouvert.
47. Veiller à sélectionner une vitesse et un ruban de
scie adéquats pour le matériau à couper.
48. Ne pas commencer le nettoyage du ruban de
scie tant que celui-ci nʼest pas complètement arrêté.
49. Utiliser un poussoir pour scier en ligne droite
contre la butée parallèle.
50. Pendant le transport, le dispositif de protection
du ruban de la scie doit se trouver dans la position la plus basse et près de la table.
51. Dans le cas de coupes dʼonglet avec la table
inclinée, la butée parallèle doit être ordonnée sur la partie inférieure de la table.
52. Lors de la découpe de bois ronds, il faut utiliser
une fixation adéquate pour éviter que la pièce à usiner tourne.
Anleitung_BT_SB_200_SPK1:_ 21.12.2011 14:07 Uhr Seite 2753. Nʼutilisez jamais de dispositifs de protection séparatifs pour le soulèvement ou le transport.
54. Veillez à utiliser les dispositifs de protection du
ruban de la scie et à es régler correctement.
55. Respectez avec les mains une distance de
sécurité par rapport au ruban de la scie. Utilisez le poussoir pour des coupes étroites.
5. Caractéristiques techniques
Tension secteur: 230 V ~ 50 Hz Puissance: S1 180 W S2 15 min. 250 W Vitesse de rotation à vide no: 1400 tr/min. Longueur du ruban de scie: 1400 mm Largeur du ruban de scie max.: 8 mm Vitesse du ruban de scie: 900 m/min. Hauteur de coupe: 80 mm / 90° 45 mm / 45° Portée: 200 mm Dimensions de la table: 300 x 300 mm Table pivotante: 0° à 45° Dimensions de la pièce à travailler: 400 x 400 mm Poids: 18,5 kg Valeurs dʼémission de bruit Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 61029. Fonctionnement Niveau de pression acoustique L
82,3 dB(A) Imprécision K
3 dB Niveau de puissance acoustique L
92,8 dB(A) Imprécision K
3 dB Duré de mise en circuit : La durée de mise en circuit S2 15 min. (service bref) indique que le moteur de cette puissance nominale de 250 Watt ne doit être chargé en continu que pour le temps (15 min.) indiqué sur la plaque signalétique. Sinon, il se réchaufferait de façon inadmissible. Pendant la pause, le moteur refroidit jusquʼà sa température de départ. Portez une protection acoustique. Lʼexposition au bruit peut entraîner la perte de lʼouïe. Limitez le niveau sonore et les vibrations à un minimum ! Utilisez exclusivement des appareils en excellent état. Entretenez et nettoyez l’appareil régulièrement. Adaptez votre façon de travailler à l’appareil. Ne surchargez pas l’appareil. Faites contrôler l’appareil le cas échéant. Mettez l’appareil hors circuit lorsque vous ne l’utilisez pas. Risques résiduels Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque anti-
poussière adéquat n’est porté.
2. Déficience auditive si aucun casque anti-bruit
approprié n’est porté.
6. Avant la mise en service
La machine doit être implantée de façon stable, donc sur un établi, ou bien être vissée à un support solide. Des alésages ont été forés dans ce but dans le pied de la machine. La table de menuisier doit être correctement montée. Avant la mise en service, montez tous les capots et dispositifs de sécurité selon les règles de lʼart. Le ruban de scie doit fonctionner sans gêne. Si vous sciez un bois déjà travaillé, faites attention aux corps étrangers tels que clous ou vis etc. Avant dʼactionner lʼinterrupteur Marche/Arrêt, assurez-vous que le ruban de scie soit correctement monté et que les pièces mobiles fonctionnent avec souplesse. Avant de raccorder la machine, vérifiez bien que les données sur la plaque signalétique correspondent à celles du réseau.
Anleitung_BT_SB_200_SPK1:_ 21.12.2011 14:07 Uhr Seite 287. Montage ATTENTION ! Avant tous travaux dʼentretien, de changement dʼéquipement et de montage sur la scie à ruban, retirez la fiche de la prise de courant. 7.1. Monter la table de menuisier (fig. 3- 5) Retirer la tôle de lʼâme (4) Placer la table de menuisier (15) sur le carter de la machine (25) de la droite et la fixer avec les 3 vis de fixation (27). Veiller à ce que le ruban de la scie (26) se trouve exactement au centre de la table de menuisier ! Replacer la tôle de lʼâme (4). Introduire lʼinsertion de table en matière plastique (17) dʼen haut de manière quʼune fente continue apparaisse. Le démontage doit être effectué dans lʼordre inverse. 7.2. Tendre le ruban de scie (fig. 1/6) ATTENTION! Avant un arrêt prolongé de la scie, il faut détendre le ruban de scie, ce qui veut dire que vous devez contrôler la tension du ruban avant de mettre la machine en circuit. Tournez la vis tendeuse (9) dans le sens des aiguilles dʼune montre pour tendre le ruban de scie (26). Vous pouvez vous assurer de la tension correcte du ruban de scie en pressant latéralement avec les doigts contre le ruban de scie, environ au centre entre les deux rouleaux (7 + 8). Ce faisant, le ruban de scie (26) ne devrait se laisser presser que légèrement (env. 1 à 2 mm). ATTENTION! Si le ruban de scie est trop tendu, il peut se briser. RISQUE DE BLESSURE ! Sʼil ne lʼest pas assez, le rouleau de scie (7) entraîné peut patiner, ce qui provoque lʼarrêt du ruban de scie.
7.3 Réglage du ruban de scie
ATTENTION! Avant dʼexécuter le réglage du ruban de scie, il faut tendre correctement le ruban. Ouvrir le couvercle latéral (12) en desserrant les fermetures (13). Tournez lentement le rouleau de scie supérieur (8) dans le sens des aiguilles dʼune montre. Le ruban de scie (26) devrait tourner centralement sur le rouleau de scie (8). Si ce nʼest pas le cas, il faut corriger lʼangle dʼinclinaison du rouleau de scie supérieur (8). Si le ruban de scie (26) roule plutôt vers la partie arrière du rouleau de scie (8), cʼest-à-dire dans le sens du support de la machine (25), il faut tourner la vis de réglage (22) dans le sens inverse des aiguilles dʼune montre en tournant lentement le rouleau de scie (8) de lʼautre main pour vérifier la position du ruban de scie (26). Si le ruban de scie (26) roule vers lʼarête avant du rouleau de scie (8), il faut tourner la vis de réglage (22) dans le sens des aiguilles dʼune montre. Après avoir réglé le rouleau de scie supérieur (8), il faut contrôler la position du ruban de scie (26) sur le rouleau de scie inférieur (7). Le ruban de scie (26) devrait se trouver également au centre du rouleau de scie (7). Si tel nʼest pas le cas, vous devez encore une fois régler lʼinclinaison du rouleau de scie supérieur (8). Il est nécessaire de tourner le rouleau de scie à plusieurs reprises avant que le réglage du rouleau de scie supérieur (8) nʼentraîne un changement de position du ruban de scie sur le rouleau de scie inférieur (7). Une fois le réglage terminé, refermer les couvercles latéraux (12) et les bloquer avec les dispositifs de fermeture (13). 7.4. Régler le guidage du ruban de scie (fig. 7 - 10) A chaque changement du ruban de la scie, régler à nouveau les paliers de support (30 + 31) ainsi que les broches de guidage (28 + 29). Ouvrir le couvercle latéral (12) en desserrant les fermetures (13).
7.4.1. Palier de support supérieur (30)
Desserrer la vis (33) Déplacer le palier de support (30) jusquʼà ce quʼil ne touche plus le ruban de la scie (26) (écart maxi. 0,5 mm) Resserrer la vis (33).
7.4.2. Régler le palier de support inférieur (31)
Démonter la table de menuisier (15) Basculer la protection du ruban de la scie en arrière (34). Le réglage se fait de façon analogue au palier de support supérieur. Les deux paliers de support (30 + 31) soutiennent le ruban de la scie (26) uniquement pendant le sciage. En marche à vide, le ruban de la scie ne doit pas toucher le roulement à billes.
Anleitung_BT_SB_200_SPK1:_ 21.12.2011 14:07 Uhr Seite 297.4.3. Réglage des broches de guidage supérieures (28) Relâchez la vis à six pans creux (35) Déplacez la prise (36) des broches de guidage (28) jusquʼà ce que lʼarête avant des broches de guidage (28) se trouve à env. 1 mm derrière le creux des dents du ruban de scie. Resserrez la vis à six pans creux (35) ATTENTION! Le ruban de scie est inutilisable dès lors que les dents touchent les broches de guidage pendant le fonctionnement du ruban de scie. Relâchez les vis à six pans creux (37). Poussez les deux broches de guidage (28) dans le sens du ruban de scie jusquʼà ce que lʼécart entre les broches de guidage (28) et le ruban de scie (26) sʼélève à env. 0,5 mm (le ruban de scie ne doit pas se coincer). Resserrez les vis à six pans creux (37). Tournez le rouleau de scie supérieur (8) à plusieurs reprises dans le sens des aiguilles dʼune montre. Vérifiez encore une fois le réglage des broches de guidage (28) et effectuez éventuellement un nouveau réglage.
7.4.4. Réglage des broches de guidage inférieures
Démonter la table de menuisier (15) Desserrer la vis (40) Déplacez la prise (49) des broches de guidage (29) jusquʼà ce que lʼarête avant des broches de guidage (29) se trouve à env. 1 mm derrière le creux des dents du ruban de scie. Resserrer la vis (40). ATTENTION! Le ruban de scie est inutilisable dès lors que les dents touchent les broches de guidage pendant le fonctionnement du ruban de scie. Relâchez les vis à six pans creux (38). Poussez les deux broches de guidage (29) dans le sens du ruban de scie jusquʼà ce que lʼécart entre les broches de guidage (29) et le ruban de scie (26) sʼélève à env. 0,5 mm (le ruban de scie ne doit pas se coincer). Resserrez les vis à six pans creux (38). Tournez le rouleau de scie inférieur (7) à plusieurs reprises dans le sens des aiguilles dʼune montre. Vérifiez encore une fois le réglage des broches de guidage (29) et effectuez éventuellement un nouveau réglage. ATTENTION ! Une fois les réglages terminés, refermer la protection du ruban de la scie (34). 7.5. Réglage du guidage du ruban de scie supérieur (11) (fig. 11) Relâchez la poignée de blocage (20). En tournant la poignée de réglage (19), abaissez le guidage du ruban de scie (11) le plus proche possible du matériau à couper (écart env. 2 à 3 mm). Resserrez la poignée de blocage (20). Avant tout travail de sciage, contrôlez le réglage ou effectuez un nouveau réglage. 7.6. Réglage de la table de sciage (15) à 90 ° (12/13) Mettez le guidage du ruban de scie (11) dans la position supérieure. Desserrer les poignées de blocage (18). Appliquez lʼangle (d) entre le ruban de scie (26) et la table de sciage (15). Inclinez la table de menuisier (15) en tournant la roue de réglage (19) jusquʼà ce que lʼangle par rapport à la bande de scie (26) sʼélève exactement à 90°. Resserrez la poignée de blocage (18). Relâchez lʼécrou (42). Réglez la vis à six pans creux (41) jusquʼà ce que le support de la machine soit touché. Resserrez lʼécrou (42) pour fixer la vis à six pans creux (41). 7.7. Quel ruban de scie peut être utilisé ? Le ruban de scie - fourni avec la scie à ruban - est prévu pour un emploi universel. Vous devriez respecter les critères suivantes pour le choix du ruban de scie: Un ruban de scie étroit permet de mieux couper des rayons plus étroits quʼun ruban large. Utilisez un ruban de scie large pour exécuter une coupe droite. Ceci est particulièrement important pour le sciage du bois, car le ruban de scie a la tendance à suivre la veinure du bois et sʼéloigne ainsi facilement de la ligne de coupe désirée. Les rubans de scie à denture fine exécutent des coupes plus lisses mais aussi plus lentes que les rubans à denture plus grossière. Attention: Nʼutilisez jamais de rubans de scie déformés ou fissurés! 7.8. Remplacer la bande de scie (fig. 14) Régler le guidage du ruban de scie (11) sur env. la moitié de la hauteur entre la table de menuisier (15) et le carter de la machine (25). Desserrer les fermetures (13) et ouvrir le couvercle latéral (12). Retirer la tôle de lʼâme (4) Desserrer le ruban de la scie (26) en tournant la vis de serrage (9) dans le sens contraire à celui
Anleitung_BT_SB_200_SPK1:_ 21.12.2011 14:07 Uhr Seite 30des aiguilles dʼune montre. Retirer le ruban de la scie (26) des roues du ruban de la scie (7, 8) et le retirer par la fente dans la table de menuisier (15). Replacer le nouveau ruban de la scie (26) au centre sur les deux roues du ruban de la scie (7, 8). Les dents du ruban de la scie (26) doivent être tournées vers le bas en direction de la table de menuisier. Tendre le ruban de la scie (26) (cf. 7.2) Refermer le couvercle latéral (12). Remonter la tôle de lʼâme (4) 7.9. Changement de la surface de roulement en caoutchouc des rouleaux de scie (fig. 15) Après un certain temps, les surfaces de roulement en caoutchouc (3) des rouleaux de scie (7/8) sʼusent à cause des dents tranchantes du ruban de scie, et doivent alors être remplacées. Ouvrez le couvercle latéral (12). Retirez le ruban de scie (26) (cf. point 7.7). Soulevez le bord de la bande en caoutchouc (3) à lʼaide dʼun petit tournevis (f) et retirez-la du rouleau de scie supérieur (8). Faites de même pour le rouleau de scie inférieur (7). Mettez la nouvelle bande en caoutchouc (3) en place, montez le ruban de scie (26) et refermez le couvercle latéral (12). 7.10. Changement de lʼinsertion de table (fig. 16) Remplacez lʼinsertion de table (17) en cas dʼusure ou dʼendommagement, sinon le risque de blessure est augmenté. Démontez la table de sciage (15) (cf. point 7.1). Retirez lʼinsertion de table (17) usée vers le haut. Le montage de la nouvelle insertion de table sʼeffectue dans le sens inverse. 7.11. Tubulure dʼaspiration La scie à ruban est équipée dʼune tubulure dʼaspiration (6) pour les copeaux.
8.1. Interrupteur Marche/Arrêt (fig. 17) En appuyant sur la touche verte „1“ (g), la scie peut être mise en circuit. Pour mettre la scie hors circuit, il faut appuyer sur la touche rouge „0“ (h). La scie à ruban est munie dʼun disjoncteur à sous-tension. En cas de panne de courant, la scie à ruban doit être remise en circuit. 8.2. Butée parallèle (fig. 18) Pressez lʼétrier de serrage (21) de la butée parallèle (24) vers le haut. Faites glisser la butée parallèle (24) sur la table de sciage (15) à gauche ou à droite du ruban de scie (26) et réglez-la sur la mesure souhaitée. Appuyez lʼétrier de serrage (21) vers le bas pour fixer la butée parallèle (24). Dans le cas où la force de serrage de lʼétrier de serrage (21) ne serait pas suffisante, tournez lʼétrier de serrage (21) de quelque tours dans le sens des aiguilles dʼune montre jusquʼà ce que la butée parallèle soit suffisamment fixée. Assurez-vous que la butée parallèle (24) soit toujours parallèle au ruban de scie (26). 8.3. Coupes en biais (fig. 19) Pour pouvoir réaliser des coupes en biais parallèlement au ruban de la scie (26), on peut incliner la table de menuisier (15) de 0° à 45° vers lʼavant. Desserrer les poignées de blocage (18). Incliner la table de menuisier (15) vers lʼavant jusquʼà ce que la cote dʼangle désirée soit réglée sur lʼéchelle de base (16). Resserrez les poignées de blocage (18). Attention : Lorsque la table de menuisier (15) est inclinée, placer la butée parallèle (24) sur le côté tourné vers le bas dans le sens du travail, à droite du ruban de la scie (26) (dans la mesure où la largeur de la pièce à usiner le permet) pour empêcher que la pièce ne glisse.
Attention! Après tout nouveau réglage, nous recommandons dʼexécuter une coupe dʼessai pour vérifier les mesures réglées. Pour toutes les coupes, il faut le plus possible approcher le guidage du ruban supérieur (11) de la pièce à travailler (cf. point 7.5). Guidez toujours la pièce à travailler des deux mains en le tenant étroitement contre la table de sciage (15) pour éviter que le ruban de scie (26) ne se coince. Avancez toujours en exerçant une pression égale juste assez suffisante pour que le ruban de scie coupe sans problème le matériau mais sans bloquer. Utiliser toujours la butée parallèle (24) pour toutes les coupes utiliser pour lesquelles il est possible de lʼutiliser.
Il vaut mieux exécuter une coupe en une seule phase de travail quʼen plusieurs phases car dans le second cas, il pourrait être nécessaire de retirer la pièce à travailler. Sʼil est cependant inévitable de retirer une pièce à travailler, mettez préalablement la scie à ruban hors circuit et retirez la pièce seulement après lʼarrêt du ruban de scie (26). Pendant le sciage, guidez toujours la pièce à travailler par le côté le plus long. Attention ! Utilisez absolument un poussoir lorsque vous sciez des pièces minces. Le poussoir (28) doit toujours être gardé à porté de main à son crochet prévu à cet effet (29) sur le côté de la scie.
9.1.Exécuter des coupes longitudinales (fig. 20)
Cela veut dire quʼune pièce à travailler sera coupée dans le sens longitudinal. Réglez la butée parallèle (24) sur le côté gauche (si cela est possible) du ruban de scie (26) conformément à la largeur désirée. Abaissez le guidage du ruban de scie (11) sur la pièce à travailler (cf. point 7.5). Mettez la scie en marche. Pressez de la main droite une arête de la pièce à travailler contre la butée parallèle (24) pendant que le côté plat repose sur la table de sciage (15). Guidez régulièrement la pièce à travailler le long de la butée parallèle (24) dans le ruban de scie (276. Important : Il faut bloquer les pièces à usiner pour les empêcher de basculer à la fin de la coupe (p. ex. avec un support de dérouleur etc.) 9.2. Réalisation de coupes en biais (fig. 19) Régler la table de menuisier sur lʼangle désiré régler (cf. 8.3). Réaliser la coupe comme décrit sous 9.1. 9.3. Coupes à main levée (fig. 21) Lʼune des caractéristiques les plus importantes dʼune scie à ruban est la coupe sans problèmes de courbes et de rayons. Abaissez le guidage du ruban de scie (11) sur la pièce à travailler (cf. point 7.5). Mettez la scie en marche. Pressez la pièce à travailler fermement sur la table de sciage (15) et guidez-la lentement dans le ruban de scie (26). Pour les coupes à main levée, il est recommandé de travailler à une vitesse dʼavance moindre pour que le ruban de scie (26) puisse suivre la ligne désirée. Il est souvent opportun de scier dʼabord grossièrement des courbes et des coins en gardant une distance dʼenv. 6 mm de la ligne. Si vous deviez scier des courbes trop étroites pour le ruban de scie utilisé, il faut exécuter des coupes auxiliaires jusquʼà lʼavant de la courbe de sorte que celles-ci tombent des résidus de bois lorsque le rayon définitif aura été découpé.
Tranportez la scie à ruban en la tenant dʼune main par le pied (5) et de lʼautre par le bâti (25). Attention ! Nʼutilisez jamais de dispositifs de protection séparatifs pour soulever ou pour transporter la machine.
Attention! Retirez la fiche de la prise de courant. Enlevez régulièrement la poussière et les salissures de la machine. Le nettoyage se fait de préférence à lʼaide dʼune brosse fine ou dʼun chiffon. Nʼemployez pas de détergents corrosifs pour nettoyer la matière plastique.
12. Commande de pièces de rechange
Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes: Type de lʼappareil No. dʼarticle de lʼappareil No. dʼidentification de lʼappareil No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à lʼadresse www.isc-gmbh.info
13. Mise au rebut et recyclage
Lʼappareil se trouve dans un emballage permettant dʼéviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. Lʼappareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes dʼélimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de lʼadministration de votre commune ! Anleitung_BT_SB_200_SPK1:_ 21.12.2011 14:07 Uhr Seite 32I
La réimpression ou une autre reproduction de la documentation et des documents dʼaccompagnement des produits, même incomplète, nʼest autorisée quʼavec lʼagrément exprès de lʼentreprise ISC GmbH.
Chère Cliente, Cher Client, Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil devait toutefois ne pas fonctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à l‘adresse indiquée sur le bulletin de garantie. Nous restons également volontiers à votre disposition au numéro de téléphone de service indiqué plus bas. Pour faire valoir une demande de garantie, ce qui suit est valable :
1. Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garantie
légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.
2. La prestation de garantie s’applique exclusivement aux défauts occasionnés par des vices de fabrication ou
de matériau et est limitée à l’élimination de ces défauts ou encore au remplacement de l’appareil. Veillez au fait que nos appareils, conformément à leur affectation, n’ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dès lors que l’appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont également exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d’une installation non conforme, du non-respect du mode d’emploi (comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l’appareil ou encore l’emploi d’accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l’infiltration de corps étrangers dans l’appareil (comme par exemple du sable, des pierres ou de la poussière), l’emploi de la force ou l’influence extérieure (comme par exemple les dommages dus à une chute), ainsi que l’usure normale conforme à l’utilisation. Ceci est particulièrement valable pour les accumulateurs pour lesquels nous offrons toutefois une période de garantie de 12 mois. Le droit à la garantie disparaît dès lors que des interventions ont lieu sur l’appareil.
3. Le délai de garantie s’élève à 2 ans et commence à la date de l’achat de l’appareil. Les demandes de
garanties doivent être présentées avant écoulement du délai de garantie, dans les deux semaines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après écoulement du délai de garantie est exclue. La réparation ou l’échange de l’appareil n’entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l’appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu’un service après-vente sur place a été consulté.
4. Pour faire reconnaître votre demande de garantie, veuillez nous envoyer l’appareil défectueux franco de
port à l’adresse indiquée ci-dessous. Ajoutez à l’envoi l’original du bon d’achat ou de tout autre preuve de l’achat datée. Veuillez donc toujours bien conserver le bon d’achat en guise de preuve ! Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l’appareil est compris dans notre prestation de garantie, nous vous retournerons sans délai un appareil réparé ou encore un nouveau. Bien entendu, nous sommes prêts également à réparer les appareils défectueux contre remboursement des frais, dès lors que l’appareil n’est plus ou pas garanti. Pour ce faire, veuillez envoyer l’appareil à notre adresse de service après-vente. Anleitung_BT_SB_200_SPK1:_ 21.12.2011 14:08 Uhr Seite 103104
