KCBH 1500 - Marteau King Craft - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Marteau perforateur
Marque	King Craft
Modèle	KCBH 1500
Alimentation	230 V ~ 50 Hz
Puissance	1500 W
Vitesse à vide	800 tr/min
Fréquence de frappe	3900 coups/min
Énergie de frappe	4,0 J
Capacité de perçage (béton)	32 mm
Poids net	7,3 kg
Poids brut	7,5 kg
Dimensions du colis	420 x 122 x 370 mm
Mandrin	SDS-Plus
Fonctions principales	Perçage avec percussion, perçage sans percussion, burinage avec arrêt de percussion
Poignée	Poignée anti-vibrations
Accessoires inclus	Poignée supplémentaire, jauge de profondeur, burin pointu, burin plat, 3 forets SDS-Plus Ø 8, 10, 12 mm, chapeau anti-poussière, graisse, mallette de transport
Accessoires optionnels	Jeu de forets et burins SDS 12 pièces (réf. 42.580.90), jeu de trépans SDS 2 pièces (réf. 42.580.10)

FOIRE AUX QUESTIONS - KCBH 1500 King Craft

Comment changer le burin sur le King Craft KCBH 1500 ?

Pour changer le burin, assurez-vous que l’outil est débranché. Tournez la bague du mandrin SDS-Plus en position ouverte, insérez le burin jusqu’à la butée, puis tournez la bague en position fermée pour verrouiller. Vérifiez que le burin est bien maintenu en tirant dessus légèrement.

Comment utiliser le dispositif d'arrêt de percussion ?

Le dispositif d'arrêt de percussion permet de passer en mode perçage sans percussion pour les matériaux comme le bois ou le métal. Tournez le sélecteur de mode sur la position correspondante (symbole de perceuse). Le marteau fonctionnera alors en rotation seule.

Quelle est la fonction du mandrin SDS-Plus ?

Le mandrin SDS-Plus permet un changement rapide et sans outil des forets et burins. Il offre un maintien sécurisé et transmet efficacement la force de percussion.

Comment régler la profondeur de perçage avec la jauge de profondeur ?

Insérez la jauge de profondeur dans l’orifice prévu sur la poignée supplémentaire. Réglez la profondeur souhaitée en desserrant la vis de blocage, positionnez la butée, puis resserrez la vis. La jauge limite la course du foret.

Que faire si le marteau ne démarre pas ?

Vérifiez d’abord que l’outil est bien branché et que la prise fonctionne. Assurez-vous que le sélecteur de mode est en position de fonctionnement. Si le problème persiste, vérifiez les charbons : ils peuvent être usés. Contactez un service agréé pour leur remplacement.

Quels types de forets puis-je utiliser avec le KCBH 1500 ?

Utilisez des forets SDS-Plus pour le perçage dans le béton et la maçonnerie. Pour le bois ou le métal, utilisez un mandrin de perçage adapté (accessoire en option) ou passez en mode sans percussion avec des forets standards.

Comment entretenir mon marteau perforateur King Craft KCBH 1500 ?

Nettoyez l’outil avec un chiffon sec après chaque utilisation. Graissez régulièrement le mandrin SDS-Plus avec la graisse fournie. Vérifiez périodiquement l’état des charbons et remplacez-les s’ils sont usés. Rangez l’outil dans sa mallette de transport.

Le marteau KCBH 1500 peut-il percer le bois ?

Oui, en utilisant le mode perçage sans percussion (arrêt de percussion activé). Utilisez des forets à bois standards avec un mandrin de perçage adapté (non fourni). Le mode percussion n’est pas recommandé pour le bois.

Comment utiliser la poignée anti-vibrations ?

La poignée anti-vibrations réduit la fatigue lors d’une utilisation prolongée. Tenez toujours l’outil à deux mains : une main sur la poignée principale et l’autre sur la poignée supplémentaire pour un contrôle optimal.

Quels équipements de sécurité porter lors de l'utilisation ?

Portez des lunettes de protection, un casque anti-bruit et des gants de travail. En cas de perçage dans du béton, utilisez un masque anti-poussière. Assurez-vous que la zone de travail est dégagée.

MODE D'EMPLOI KCBH 1500 King Craft

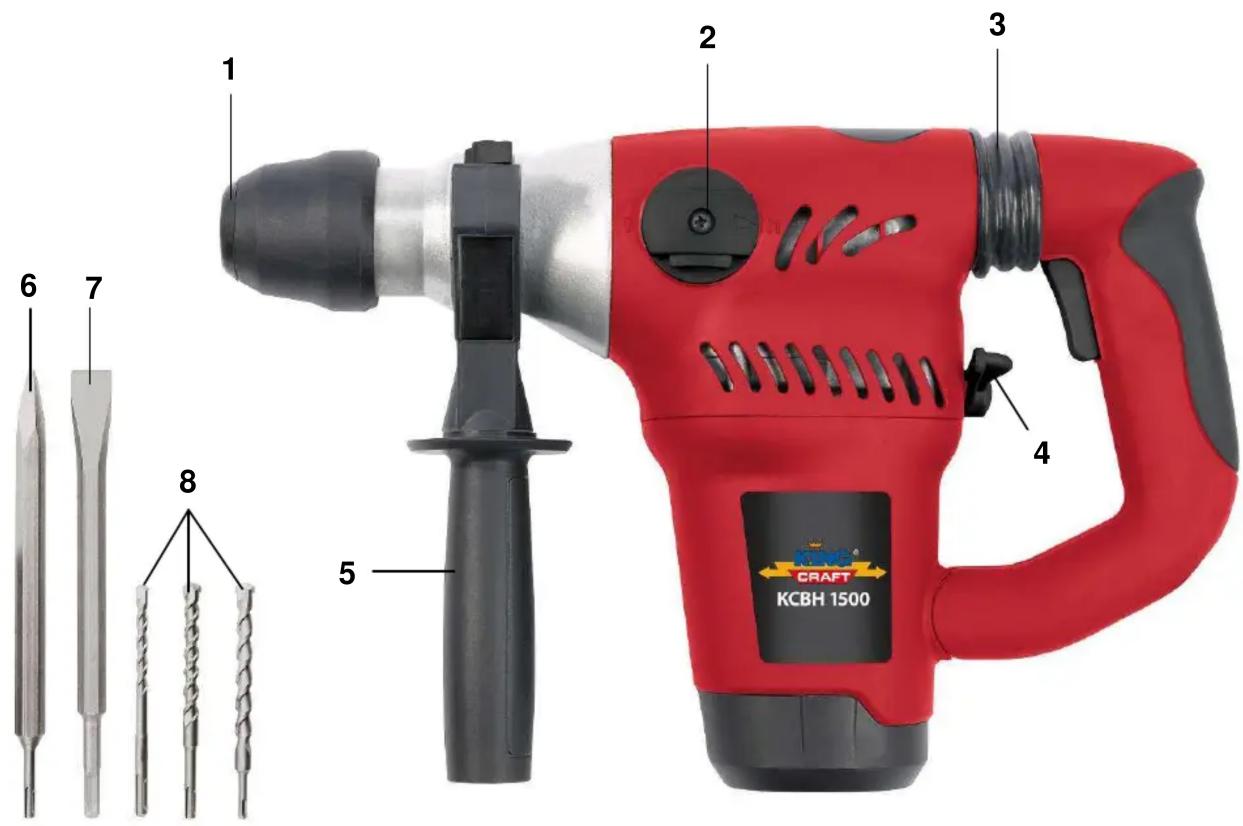

Features

■ SDS-Plus chuck (1)
■ Rotation stop (2)
■ Low-vibration handle (3)
■ Impact stop device (4)

Standard accessories

■ Additional handle (5)
■ Depth gauge (metal)
- Pointed chisel bit (6)
Flat chisel (7)
■ 3 SDS-Plus drills (∅ 8, 10, 12 mm) (8)
■ Dust cap / Drill fat
■ Transport and storage case

Technical Data

■ Mains: 230 V \~ 50 Hz
Power: 1,500 W
■ Idle speed: 800 min
■ No. of impacts / Impact power: 3,900 min ^-1 / 4.0 J
■ Drilling capacity (concrete): 32 mm
■ Net Weight: 7.3 kg
■ Gross Weight: 7.5 kg
■ Packing dimensions: 420 x 122 x 370 mm
■ Bar code: 24589093
■ Sales unit: 2 pcs

1 2 3 4 5 6 7 8 KCBH 1500

As special accessories available:

SDS drill and chisel set

12 parts with alu case

Art.-No.: 42.580.90

Bar code: 4006825 538885

SDS core bit set

2 parts with alu case

Art.-No.: 42.580.10

Bar code: 4006825 542301
