BH 850/1 - Marteau Proviel - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Marteau perforateur
Marque	Proviel
Modèle	BH 850/1
Référence	42.583.30
Code-barres	4006825501674
Tension d'alimentation	230 V ~ 50 Hz
Puissance absorbée	850 W
Vitesse à vide	780 tr/min
Fréquence de frappe	3 850 coups/min
Énergie de frappe	3,4 J
Capacité de perçage max (béton)	26 mm
Poids	6,35 kg
Dimensions (emballage)	420 x 310 x 115 mm
Type de mandrin	SDS-Plus
Arrêt d'impact	Oui, pour perçage sans percussion
Arrêt de rotation	Oui, pour burinage
Fonctions	Perçage, perçage avec percussion, burinage
Poignée supplémentaire	Oui
Butée de profondeur	Oui
Capuchon de raccordement poussière	Oui
Accessoires inclus	Forets ∅ 8, 10, 12 mm, burin pointu, poignée supplémentaire, butée de profondeur, capuchon poussière, coffret
Entretien	Nettoyer après chaque utilisation, stocker dans un endroit sec. Vérifier régulièrement le charbon.
Sécurité	Porter des protections auditives, oculaires et des gants. Débrancher avant tout réglage ou entretien.
Pièces détachées	Disponibles sous les références : jeu de burins 3 pièces (42.581.57), jeu de forets et burins 10 pièces (42.581.95).

FOIRE AUX QUESTIONS - BH 850/1 Proviel

Comment changer un foret sur le BH 850/1 ?

Utilisez le mandrin SDS-Plus : tirez le collet vers l'arrière, insérez le foret, puis relâchez le collet. Assurez-vous que l'outil est bien verrouillé.

Comment régler la profondeur de perçage ?

Utilisez la butée de profondeur fournie : desserrez la molette, placez la tige à la profondeur souhaitée, puis resserrez.

À quoi sert l'arrêt d'impact ?

L'arrêt d'impact désactive la percussion pour le perçage de matériaux tendres (bois, métal, plastique) ou pour visser. Utilisez la position 'perçage seul'.

Puis-je utiliser ce marteau pour buriner ?

Oui, activez la fonction rotation-stop pour le burinage. Insérez un burin SDS-Plus et sélectionnez le mode burinage. Le marteau fonctionnera alors en percussion seule.

Quelle est la capacité de perçage maximale dans le béton ?

Le BH 850/1 peut percer jusqu'à 26 mm de diamètre dans le béton et la pierre.

Comment nettoyer le marteau après utilisation ?

Débranchez l'outil. Nettoyez le carter avec un chiffon humide (pas de solvants). Soufflez les fentes de ventilation. Appliquez un peu d'huile sur le mandrin.

Quels accessoires sont disponibles pour ce modèle ?

Des jeux de forets et burins supplémentaires sont vendus séparément : jeu de burins 3 pièces (réf. 42.581.57) et jeu de 10 pièces (réf. 42.581.95) avec forets et burins.

Comment remplacer les charbons ?

Les charbons sont accessibles en dévissant les capuchons latéraux. Utilisez des charbons de rechange identiques. Contactez le service après-vente si nécessaire.

Que faire si le marteau ne démarre pas ?

Vérifiez la prise, le câble d'alimentation et l'interrupteur. Si rien ne fonctionne, les charbons sont peut-être usés ou le moteur défectueux. Consultez un réparateur agréé.

Est-ce que le BH 850/1 est adapté pour un usage professionnel ?

Oui, avec une puissance de 850 W et une énergie de frappe de 3,4 J, il convient à des travaux intensifs de perçage et de burinage dans la maçonnerie.

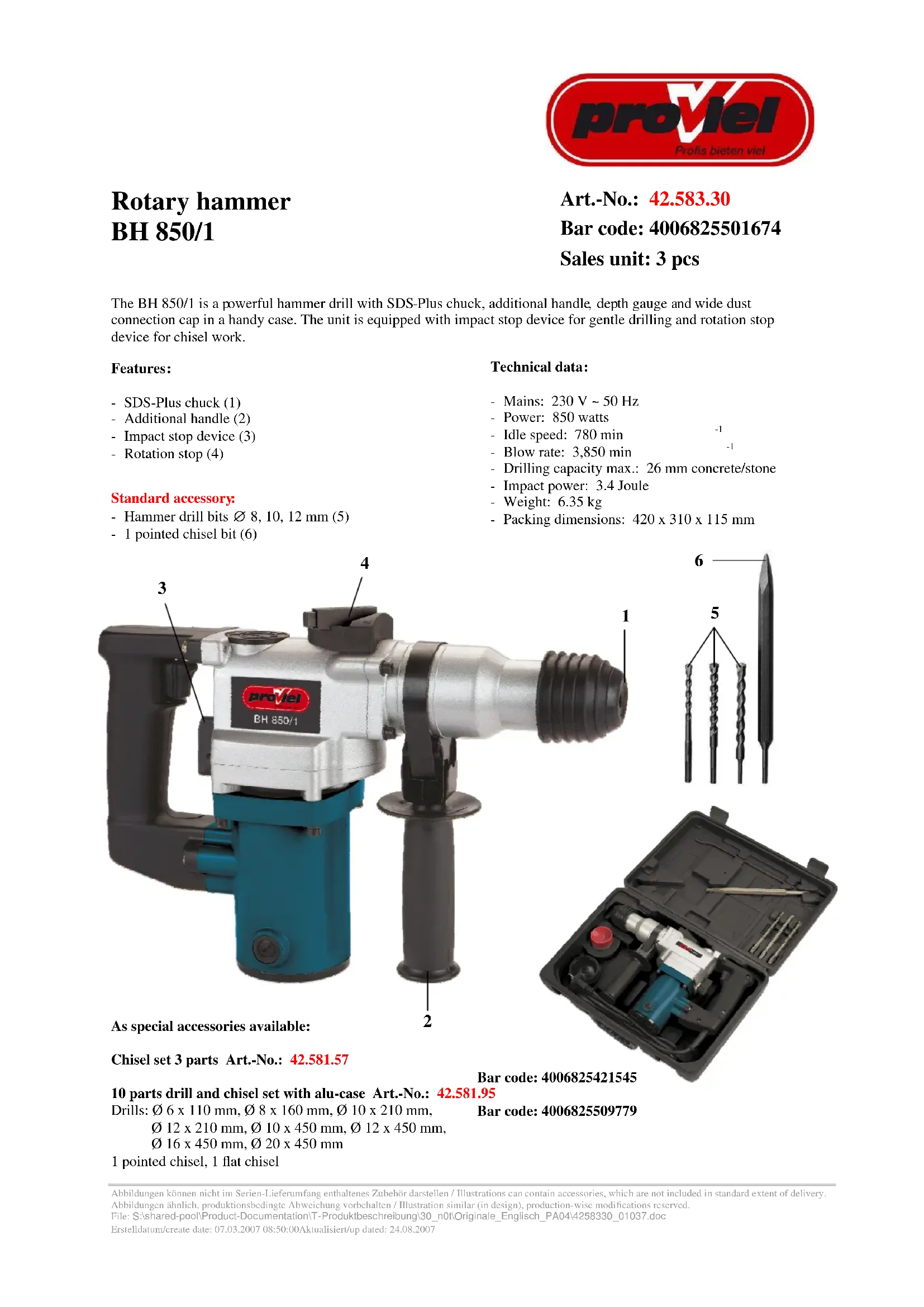

MODE D'EMPLOI BH 850/1 Proviel

Rotary hammer BH 850/1

Art.-No.: 42.583.30

Bar code: 4006825501674

Sales unit: 3 pcs

The BH 850/1 is a powerful hammer drill with SDS-Plus chuck, additional handle, depth gauge and wide dust connection cap in a handy case. The unit is equipped with impact stop device for gentle drilling and rotation stop device for chisel work.

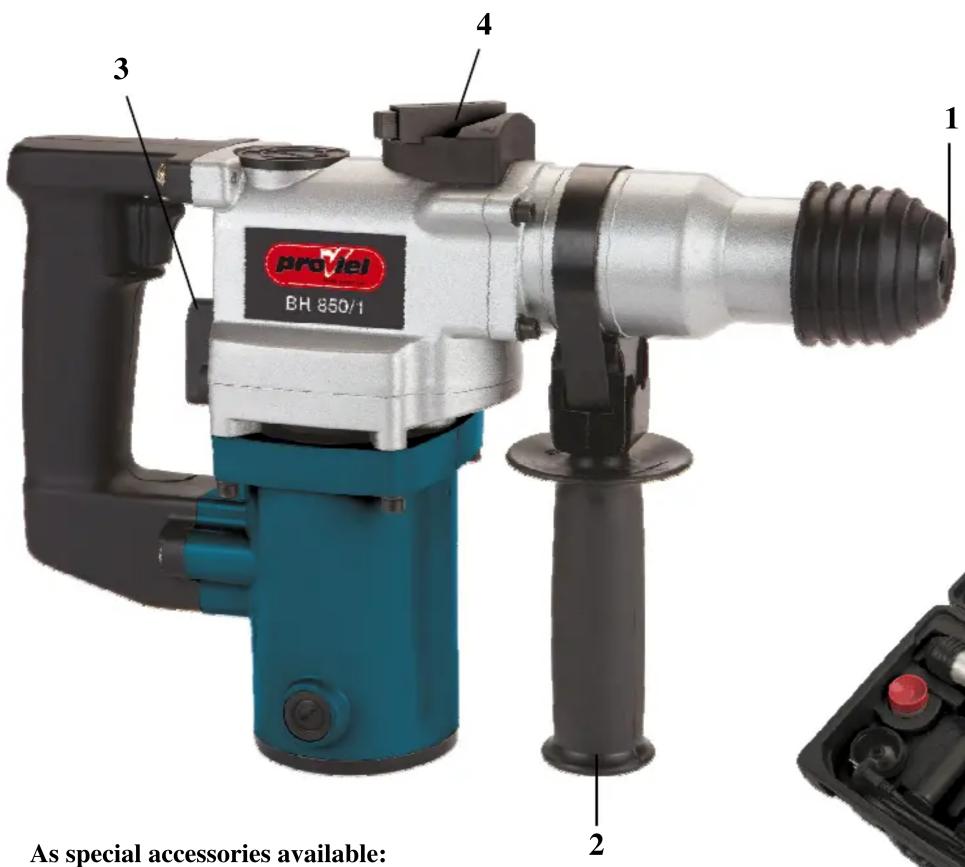

Features:

• SDS-Plus chuck (1)
• Additional handle (2)
• Impact stop device (3)
• Rotation stop (4)

Standard accessory:

• Hammer drill bits ∅ 8, 10, 12 mm (5)
• 1 pointed chisel bit (6)

Technical data:

• Mains: 230 V \~ 50 Hz
• Power: 850 watts
• Idle speed: 780 min
• Blow rate: 3,850 min
• Drilling capacity max.: 26 mm concrete/stone
• Impact power: 3.4 Joule
• Weight: 6.35 kg
• Packing dimensions: 420 x 310 x 115 mm

proViel BH 850/1 As special accessories available: 1 2 3 4

Chisel set 3 parts Art.-No.: 42.581.57

Bar code: 4006825421545

10 parts drill and chisel set with alu-case Art.-No.: 42.581.95

Drills: ∅ 6 x 110 mm, ∅ 8 x 160 mm, ∅ 10 x 210 mm,

∅ 12 x 210 mm, ∅ 10 x 450 mm, ∅ 12 x 450 mm,

∅ 16 x 450 mm, ∅ 20 x 450 mm

1 pointed chisel, 1 flat chisel

Bar code: 4006825509779

6 5

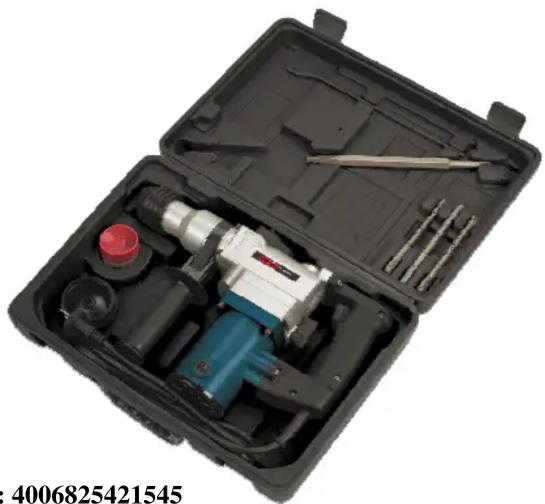

Open black toolbox containing a blue and silver drill bit with metal tools, no visible text or symbols on the device itself.
