Type de produit	Commutateur réseau Gigabit 4 ports + 1 SFP Uplink
Marque	Digitus
Modèle	DN-80120
Dimensions (L x l x H)	109 x 125 x 32 mm
Poids	0,43 kg
Alimentation	100-240 VCA, <10 W
Nombre de ports RJ45	4 (10/100/1000 Mbit/s)
Port SFP	1 (1000 Mbit/s)
Mode longue distance	Jusqu'à 330 m à 10BASE-T
Fonctions VLAN	Isolation de ports, isolation 1:1 via commutateur DPI
Normes réseau	IEEE 802.3, 802.3u, 802.3ab, 802.3z
Température de fonctionnement	-20 °C à 60 °C
Température de stockage	-40 °C à 85 °C
Humidité relative	5 % à 95 %
Indice de protection	IP30
Matériau du boîtier	Aluminium
Couleur	Noir
Montage	Bureau et mural (supports inclus)
MTBF	≥ 500 000 heures
Cache de paquets	512 Kbits
Adresses MAC	1K
Voyants LED	Alimentation, Link/Act, Speed, Fibre
Contenu de la livraison	Commutateur, supports muraux, câble d'alimentation, guide d'installation
Entretien	Débrancher avant nettoyage, essuyer avec un chiffon humide, sans liquide
Sécurité	Ne pas ouvrir le boîtier, éviter environnements humides ou poussiéreux

FOIRE AUX QUESTIONS - DN-80120 Digitus

Comment configurer le mode VLAN ?

Utilisez le commutateur DPI situé sur le panneau avant. Pour l'isolation de ports, mettez la touche 2 sur ON et la touche 1 sur OFF. Pour l'isolation 1:1, mettez la touche 1 sur ON et la touche 2 sur OFF. Le mode longue distance (les deux touches sur ON) active le 10BASE-T jusqu’à 330 m.

Quelle est la distance maximale en mode longue distance ?

En mode longue distance, la transmission sur les ports RJ45 peut atteindre 330 mètres avec un débit de 10BASE-T.

Comment installer le commutateur au mur ?

Fixez les supports muraux fournis avec des vis (non incluses) au mur. Utilisez des vis de diamètre 3-5 mm. Insérez les chevilles si nécessaire, puis accrochez le commutateur.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Si le problème persiste, le commutateur peut être défectueux.

Puis-je utiliser des câbles différents pour les ports RJ45 ?

Oui, les ports supportent les câbles torsadés catégories 3, 4, 5, 6. Pour 10BASE-T, distance max 300 m ; pour 100/1000BASE-TX, distance max 100 m avec câble cat 5/6.

Comment connecter le port SFP ?

Insérez un module SFP compatible (non fourni) dans le port et connectez la fibre optique. Le débit est de 1000 Mbit/s en full duplex. Utilisez de la fibre monomode ou multimode selon la distance souhaitée.

Quelle est la fonction de l'isolation de ports ?

L'isolation de ports empêche les ports RJ45 de communiquer entre eux ; ils ne peuvent communiquer qu'avec le port SFP. Cela sécurise le réseau en évitant les broadcast storms et les accès non autorisés.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Remettez les deux touches du commutateur DPI sur la position OFF (arrêt) puis mettez l'appareil sous tension. Tous les ports seront alors interopérables en mode réseau standard.

Le commutateur supporte-t-il le montage sur rail DIN ?

Le manuel mentionne le montage sur rail DIN en option. Des supports spécifiques peuvent être nécessaires, ils ne sont pas inclus dans la livraison standard.

Quels types de fibres optiques sont supportés ?

Le port SFP supporte les fibres multimode 50/125 µm (jusqu'à 550 m) et 62,5/125 µm (jusqu'à 270 m), ainsi que la fibre monomode 9/125 µm (jusqu'à 120 km).

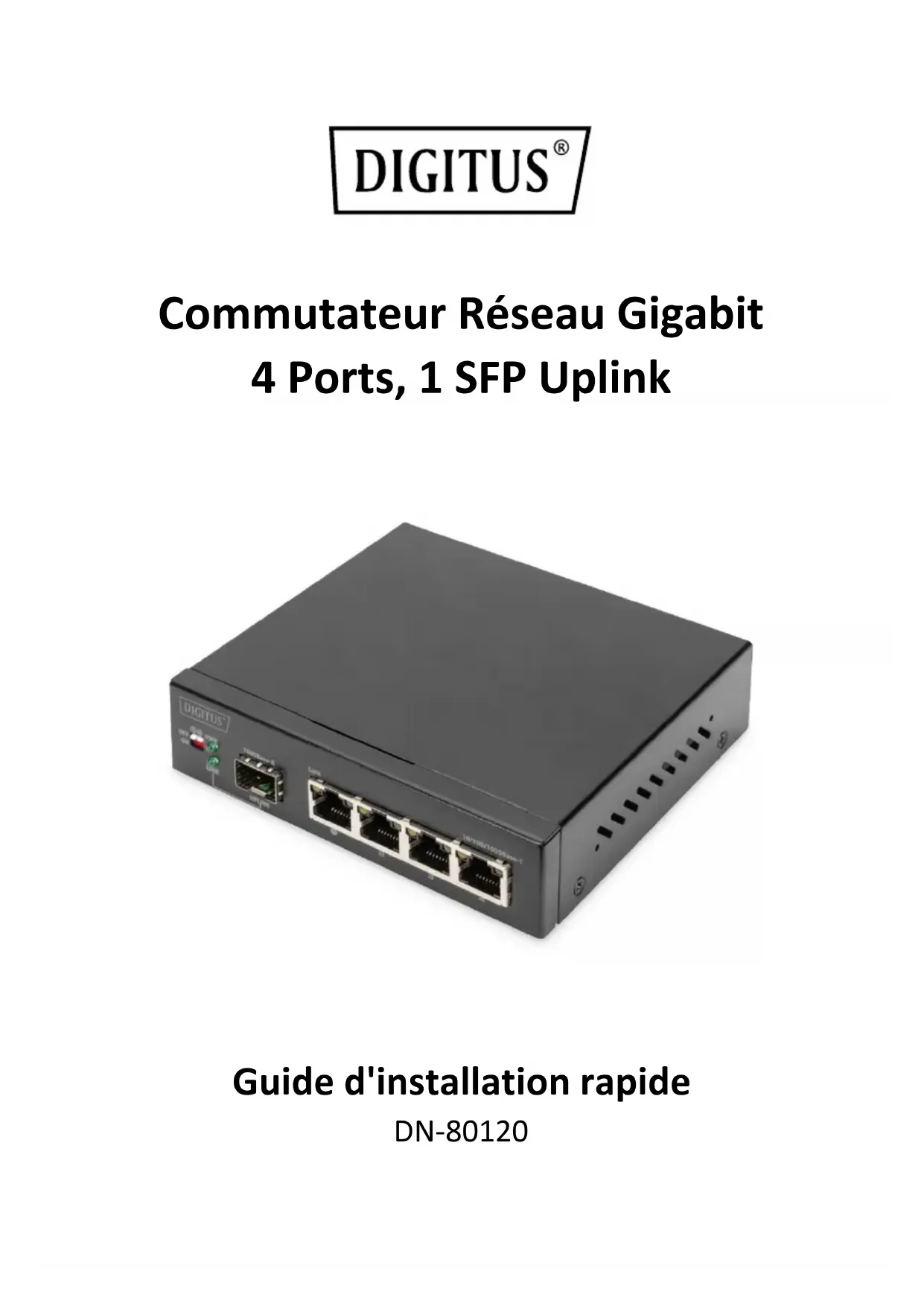

MODE D'EMPLOI DN-80120 Digitus

Commutateur Réseau Gigabit 4 Ports, 1 SFP Uplink

Guide d'installation rapide

DN-80120

1. Présentation du produit

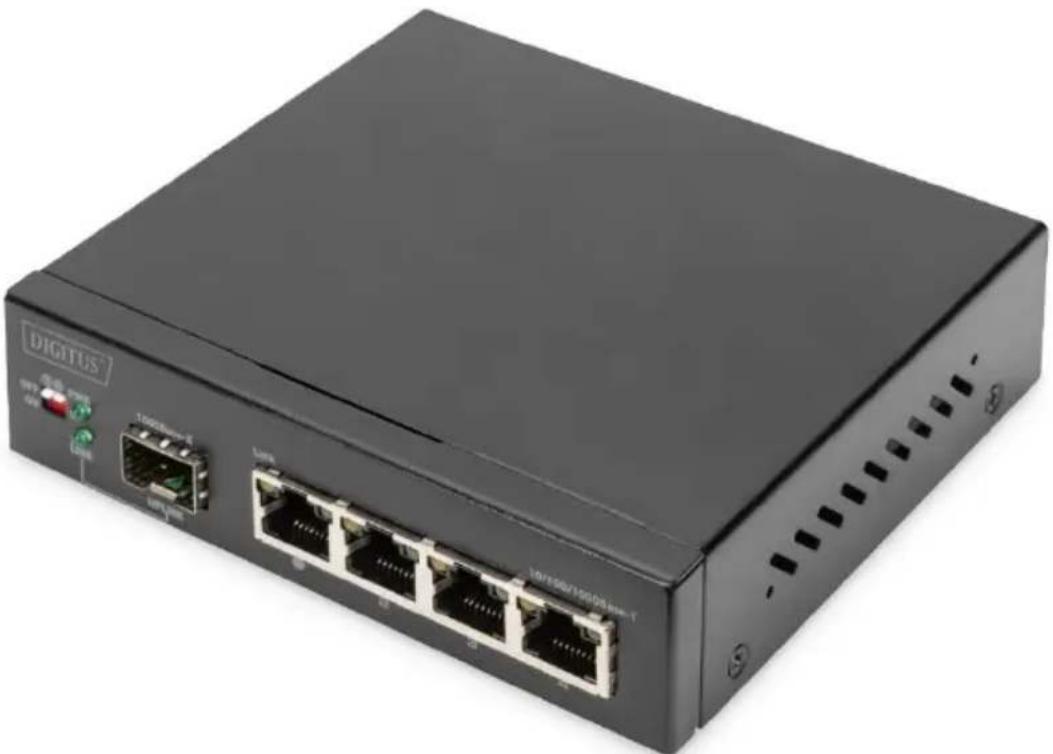

DIGITUS® Commutateur Réseau Gigabit 4 Ports, 1 SFP Uplink. Le produit permet le transfert de paquets à haut débit et offre une large bande passante de fond de panier pour garantir une transmission d'images claire et fluide. Des systèmes de protection DES (électricité statique) et de protection contre les surtensions sont intégrés, ce qui améliore la stabilité du produit. Il prend également en charge la configuration d'un mode VLAN, qui permet d'empêcher la saturation du réseau (cf. « broadcast storm »), d'assurer la sécurité de l'information et protéger contre les virus et les attaques de réseau. Il répond parfaitement aux exigences des systèmes de vidéosurveillance en réseau.

2. Fonctionnalités du produit

1. 4 ports RJ45 LAN 10/100/1000 Mbit/s
2. 1 port fibre optique 1000 Mbit/s (port SFP)
3. Configuration VLAN via commutateur DPI
4. Mode longue distance – distance de 330 m avec débit de données 10BASE-T
5. Configuration VLAN: Isolation de ports & 1:1
6. Alimentation électrique 100 \~ 240 VCA
7. IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.3z
8. Supports muraux inclus

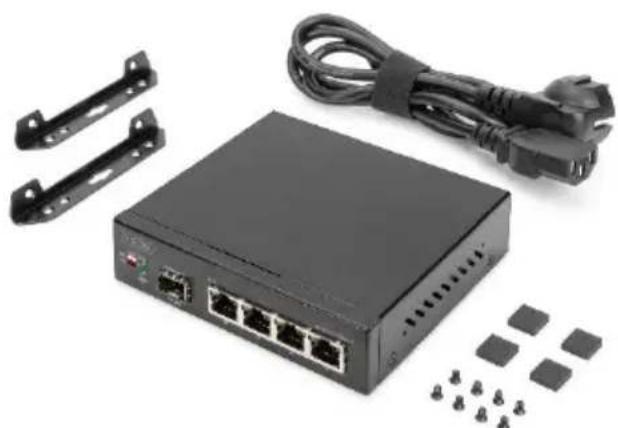

3. Contenu de la livraison

• Commutateur réseau
• Supports muraux
- Câble d'alimentation
• GUIDE D'INSTALLATION RAPIDE

1. Caractéristiques techniques

Alimentation	Courant	Alternatif
	S'adapte à la plage de tension	100 ~ 240 VCA
	Consommation électrique	< 10 W
Paramètres des ports	Ports	1~4 interface électrique : 10/100/1000 Mbit/sInterface fibre optique : 1000 Mbit/s
	Portée de transmission	Interface électrique : Mode Normal, 0 – 100mMode Longue distance, 0 – 330mInterface fibre optique : 20 km
Spécifications de commutation	Normes de réseau	IEEE802.3/802.3u/802.3z/802.3ab
	Cache de paquets	512 Kbits (commutateur 5 ports)1 Mbit (commutateur 9 ports)
	Adresses MAC	1K
Indicateur d'état	Voyant d'alimentation	1 (vert)
	SPD LEDL/A LED	SPD : Allumé : 100M (1000M), Éteint : 10M (10/100M)L/A: Allumé : LinkÉteint: Down, Clignote : Act
	Voyant fibre	1 (vert)
Environnement	Température de service	-20 °C ~ 60 °C
	Température de stockage	-40 °C ~ 85 °C
	Humidité relative	5 à 95 %
Caractéristique du matériel	Dimensions	109 x 125 x 32 mm (commutateur 5 ports)
	Boîtier	Aluminium, protection IP30
	Couleur	noir
	Poids	0,43 kg (commutateur 5 ports)
	Installation	Montage sur rail DIN, montage mural (kit en option)
Fiabilité	MTBF	≥ 500000 h

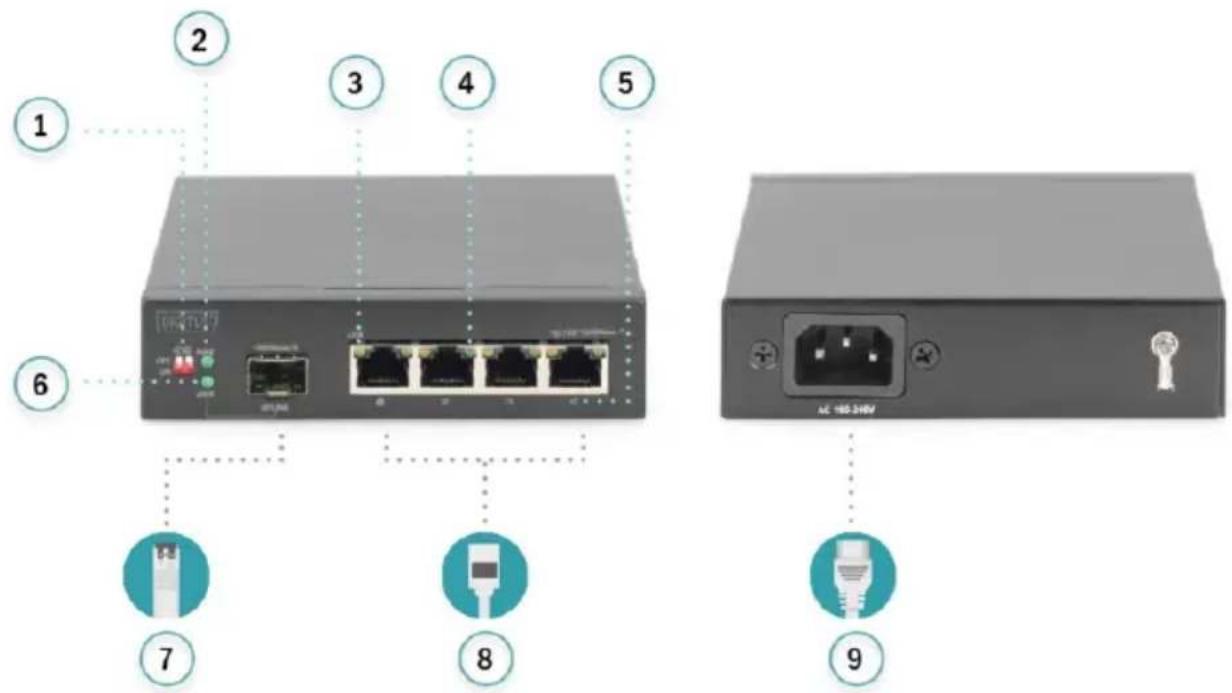

5. Vue d'ensemble du produit

1	Commutateur DPI	6	Voyant fibre optique Link
2	Voyant d'alimentation	7	Port SFP Uplink
3	Voyant port électrique Link	8	Port RJ45
4	Voyant port électrique Rate	9	Port d'alimentation
5	Numéro de port électrique

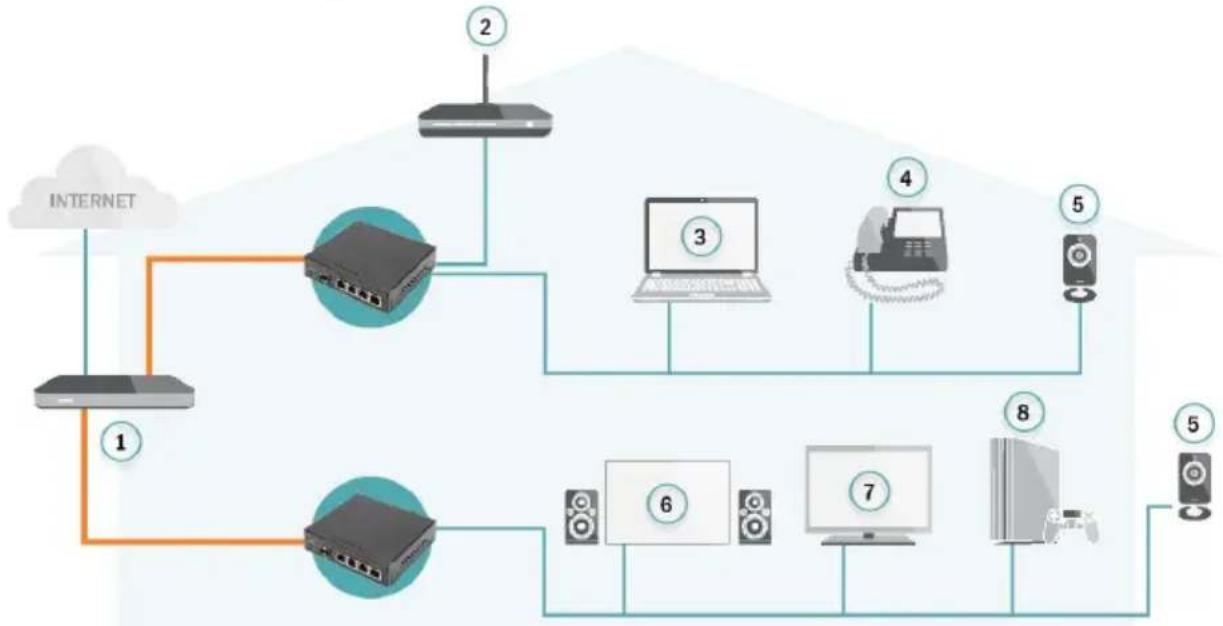

5.1 Schéma du produit

1	Routeur haut débit	6	Home Cinema
2	Point d'accès sans fil	7	Télévision IP
3	Ordinateur portable	8	Console de jeu
4	Téléphone VoIP	Câble réseau
5	Caméra IP	Câble fibre optique

5.2 Voyants LED

LED	état	Description
PWR	allumé	Alimentation fonctionne normalement
	éteint	PWR non connecté ou ne fonctionne pas normalement
Link	allumé	Port connecté
	clignote	Port envoie des données
	éteint	Port non connecté
10/100/1000 BASE-T (commutateur Gigabit)	allumé	1000BASE-T
	éteint	10/100BASE-T

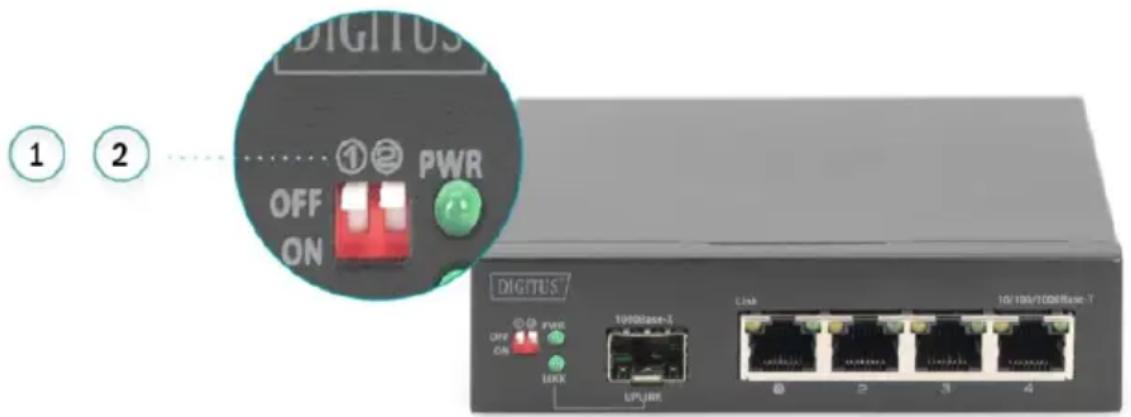

5.3 Commutateur DPI

Par défaut (configuration d'usine), le commutateur est en mode réseau standard, et les touches de sélection ① et ② sont sur la position arrêt. Après la mise sous tension de l'appareil, tous les ports sont interopérables.

Isolation 1:1 : Mettre la touche ① sur la position marche, mettre la touche ② par défaut sur la position arrêt. Après la mise sous tension de l'appareil, il lance la configuration du mode d'isolation 1:1, puis la met en œuvre sur les ports correspondants. Dans ce cas, les ports d'un même appareil peuvent ne pas pouvoir communiquer les uns avec les autres. Ils ne peuvent communiquer qu'avec le port correspondant de l'appareil pair.

Isolation de ports : Mettre la touche ② sur la position marche, mettre la touche ① par défaut sur la position arrêt. Après la mise sous tension de l'appareil, l'isolation des ports est assurée. Les ports RJ45 ne peuvent pas communiquer les uns aux autres, la communication a lieu entre le port SFP et les différents ports RJ45.

Mode longue distance : Mettre les touches ① et ② sur la position marche. Après la mise sous tension de l'appareil, la configuration du mode longue distance est activée et le débit du port électrique est de 10BASE-T. La distance de transmission du port électrique est augmentée. La distance de transmission du port de l'appareil est alors comprise entre 0 et 330 mètres.

DIGITUS ① ② PWR OFF ON DIGITUS OFF ON PWR 1000/Case-X LINK UPJURK Link 8 2 3 4 10/100/1000/Case-T

Remarque

Le mode d'isolation 1:1 exige deux commutateurs identiques, le réseau de connexion du port optique peut être utilisé.

6. Fonctions importantes

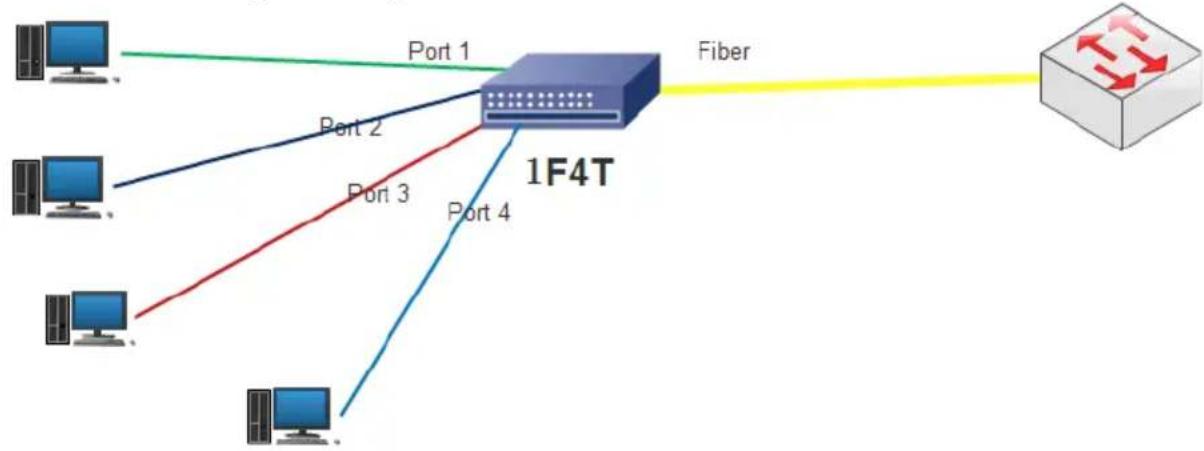

6.1 Isolation de ports

Le commutateur ne peut pas effectuer de transfert de données entre les ports, mais uniquement vers le port optique pour communiquer, de sorte que la conversion des données soit plus efficace et le système plus sécurisé.

6.2 Isolation 1:1

Lorsque deux commutateurs A et B sont connectés via l'interface optique, le port 1 du commutateur A peut uniquement communiquer avec le port 1 du commutateur B. De même, le port 2 du commutateur A ne peut communiquer qu'avec le port 2 du commutateur B, et ainsi de suite. Pour établir ce mode d'isolation 1:1 entre les ports RJ45 des commutateurs A et B, les deux commutateurs doivent être identiques. Cela permet d'empêcher la saturation du réseau et d'éliminer les problèmes cachés causés par la paralysie du système.

Par défaut, la distance de transmission du port électrique du commutateur est comprise entre 0 et 100 mètres. Une fois le mode longue distance activé, le débit du port électrique passe à 10 Mbit/s pour répondre au besoin de bande passante pour la transmission vidéo en haute définition, tout en augmentant la distance de transmission maximale à 330 mètres. Il est ainsi possible d'installer des caméras IP en bordure de terrain.

7. Installation

7.1 Consignes de sécurité

Lorsque vous installez le commutateur, veillez à ce qu'il soit stable, car une chute pourrait avoir de graves conséquences.

Il doit être alimenté correctement pour bien fonctionner, veuillez vérifier que la ligne répond aux exigences de puissance spécifiées sur le commutateur.

Pour réduire le risque de choc électrique, n'ouvrez pas le boîtier du commutateur lorsque celui-ci fonctionne ; même s'il n'est pas alimenté, ne pas l'ouvrir soi-même.

Lorsque le commutateur fonctionne, le câble réseau peut être inséré ou retiré du port sans que cela n'interrompe le fonctionnement du commutateur.

Avant de nettoyer le commutateur, débranchez d'abord la fiche d'alimentation du commutateur, essuyez-le avec un tissu humide et n'utilisez pas de liquide de nettoyage.

Ne pas placez le commutateur dans un endroit mouillé ou humide afin d'empêcher que l'eau et l'humidité ne pénètre dans le boîtier. Lorsque vous installez le commutateur, évitez les endroits où il y a de la poussière et de fortes interférences électromagnétiques.

7.2 Méthodes d'installation

Il existe deux méthodes d'installation : sur le bureau et au mur.

Remarque

Ce produit ne contient pas d'autres accessoires que des vis de montage fixes.Lors de l'installation ou du transport, veuillez débrancher le cordon d'alimentation.

7.2.1 installation sur le bureau

Vous pouvez placer ce produit directement sur un bureau propre, solide et mis à la terre.

7.2.2 Montage mural

Cet appareil peut également être installé sur un mur propre et solide. La procédure d'installation est la suivante :

1. Fixez les supports de montage avec des vis.
2. Insérez les chevilles dans les trous du mur (les chevilles ne sont pas incluses)
3. Insérez la vis dans le trou de la cheville. Veuillez utiliser des vis d'un diamètre de 3 à 5 mm. Fixez le commutateur réseau avec les vis.

8. Connexion des câbles

1) Avant l'installation, veuillez couper l'alimentation de toutes les sources de signaux et de l'appareil à diffuser. L'installation électrique peut endommager l'équipement.
2) Utilisez le câble réseau pour connecter la caméra réseau au port électrique correspondant (1-4) de l'appareil.
3) Connectez l'interface fibre optique de l'appareil à l'interface fibre optique de l'équipement Uplink à l'aide du câble en fibre optique.
4) Avant de raccorder l'alimentation électrique :
5) Vérifiez si l'installation est correcte, que l'équipement n'est pas endommagé et que toutes les connexions soient correctement connectées.
6) Raccordez l'alimentation électrique, vous pouvez commencer à travailler.

9. Annexe – propriétés des ports

9.1 Propriétés des ports électriques

Type d'interface	RJ45
Débit	10/100/1000 Mbit/s (commutateur Gigabit)
Mode Duplex	Half-duplex, full duplex, adaptatif
Norme de câblage	MDI/MDI-X
Normes supportées	IEEE 802.3/802.3u
Type de câble	• 10BASE-T : Paire torsadée 3/4/5, prise en charge d'une distance de transmission maximale de 300 m• 100/1000BASE-TX : Paire torsadée 5/6, prise en charge d'une distance de transmission maximale de 100 m

9.2 Propriétés des ports fibre optique

Type d'interface	Port SFP
Débit	1000 Mbit/s (commutateur Gigabit)
Mode Duplex	Full duplex
Normes supportées	IEEE802.3u, IEEE802.3z
Type de câble	Fibre multimode 50/125um, prise en charge d'une distance de transmission de 550 mFibre multimode 62,5/125um, prise en charge d'une distance de transmission de 270 mFibre monomode 9/125um, prise en charge d'une distance de transmission de 1 à 120 km
