LDPN454HT - Lave-vaisselle LG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable
Marque	LG
Modèle	LDPN454HT
Dimensions (L x H x P)	603 mm x 854 mm x 625 mm (23 3/4 po x 33 5/8 po x 24 5/8 po)
Poids net	34 kg à 40 kg (75 lb à 89 lb)
Alimentation électrique	120 V, 60 Hz CA, 15 A
Pression d'eau requise	140 kPa à 550 kPa (20 psi à 80 psi)
Température d'arrivée d'eau	49 °C à 65 °C (120 °F à 149 °F)
Cycles de lavage	Auto, Heavy (Intensif), Delicate (Délicat), Normal, Turbo, Download Cycle, Machine Clean, Rinse, Express
Options	Dual Zone, Energy Saver, High Temp, Extra Dry, Night Dry, Delay Start, Control Lock
Fonctions intelligentes	LG ThinQ app, Tag On (NFC), Smart Diagnosis, Download Cycle
Capacité nominale	10 à 12 couverts
Matériau de la cuve	Acier inoxydable
Niveau sonore	Non spécifié dans la notice
Panneau de commande	Électronique avec affichage numérique et SignaLight
Sécurité	Verrouillage des commandes, détection de fuite, arrêt automatique, signal sonore de température élevée

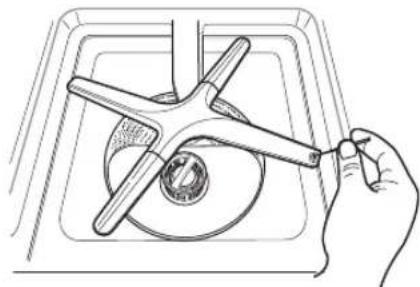

Entretien	Nettoyage des filtres et bras de lavage recommandé après chaque utilisation ; cycle Machine Clean mensuel
Garantie limitée (Canada)	1 an pièces et main-d'œuvre, 2 ans panneau de contrôle, 10 ans moteur DD

FOIRE AUX QUESTIONS - LDPN454HT LG

Quels sont les cycles de lavage disponibles sur le LG LDPN454HT ?

Le lave-vaisselle propose les cycles suivants : Auto (détection automatique de la saleté), Heavy (Intensif) pour vaisselle très sale, Delicate (Délicat) pour articles fragiles, Normal pour usage quotidien, Turbo pour un lavage rapide en 1 heure, Download Cycle pour des cycles téléchargeables via Wi-Fi, Machine Clean pour nettoyer l'intérieur, Rinse (Rinçage) pour un rinçage rapide, et Express pour vaisselle peu sale.

Comment installer correctement le lave-vaisselle LG LDPN454HT ?

L'installation doit être réalisée par un professionnel qualifié. Assurez-vous que l'ouverture de l'armoire est aux dimensions requises (603 mm x 854 mm x 625 mm). Raccordez l'alimentation en eau chaude (49°C à 65°C) et le tuyau de vidange. Branchez l'appareil sur une prise dédiée 120 V / 15 A. Utilisez des tuyaux neufs et vérifiez l'absence de fuites. Mettez l'appareil de niveau en réglant les pieds de nivellement.

Que faire si le lave-vaisselle affiche le code d'erreur IE ?

Le code IE indique un problème d'arrivée d'eau. Vérifiez que le robinet d'eau est ouvert, que le tuyau d'arrivée d'eau n'est pas plié ou gelé, et que la pression d'eau est comprise entre 20 et 80 psi (140-550 kPa). Si le problème persiste, nettoyez le filtre d'arrivée d'eau.

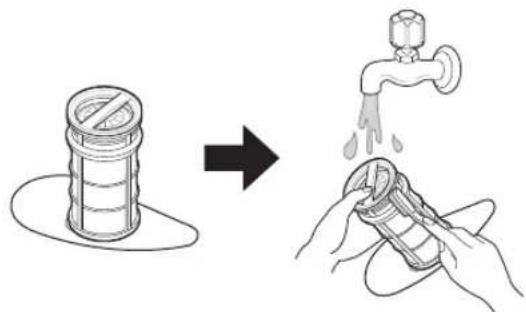

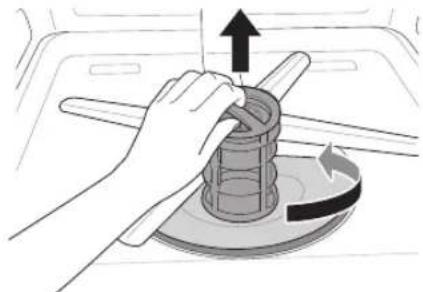

Comment nettoyer les filtres du lave-vaisselle ?

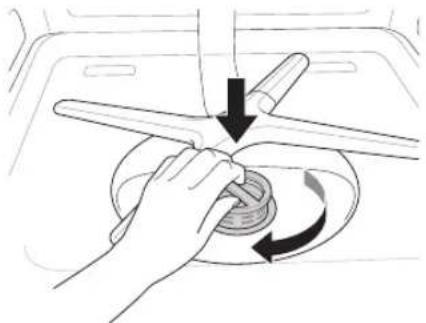

Retirez le panier inférieur, tournez le filtre intérieur dans le sens inverse des aiguilles d'une montre et retirez l'ensemble filtre intérieur + filtre en acier inoxydable. Nettoyez-les sous l'eau courante avec une brosse douce. Replacez le filtre assemblé en le tournant jusqu'au clic. Il est recommandé de nettoyer les filtres après chaque lavage pour éviter les odeurs.

Comment utiliser l'option Night Dry (Séchage de nuit) ?

L'option Night Dry active un ventilateur qui fonctionne périodiquement après le cycle pour évacuer la vapeur, idéal si vous laissez la vaisselle toute la nuit. Pour l'activer sur le cycle Normal, maintenez enfoncé le bouton Extra Dry (Séchage supplémentaire) pendant 3 secondes. Sur les autres cycles, elle est sélectionnée par défaut.

Quels produits de nettoyage utiliser ?

Utilisez uniquement du détergent conçu pour lave-vaisselle et un agent de rinçage. Ne jamais utiliser de savon à vaisselle liquide (cela provoquerait un excès de mousse). Pour le cycle Machine Clean, ajoutez 40 g d'acide citrique dans le distributeur de détergent (sans détergent). Conservez les produits hors de portée des enfants.

Comment télécharger un cycle via l'application LG ThinQ ?

Téléchargez l'application LG ThinQ sur votre smartphone. Connectez le lave-vaisselle à votre réseau Wi-Fi (compatible 2,4 GHz). Dans l'application, sélectionnez Download Cycle et choisissez un cycle spécialisé (ex. : casseroles). Le cycle téléchargé s'enregistre et remplace le précédent. Utilisez la fonction Tag On (NFC) en plaçant le smartphone sur l'icône Tag On.

Le lave-vaisselle fait du bruit pendant le fonctionnement, est-ce normal ?

Un certain bruit est normal : bruit de l'eau qui circule, des bras de lavage qui tournent, et de la pompe de vidange. Si le bruit est inhabituel (grincement, claquement), vérifiez que la vaisselle ne bloque pas les bras, que les filtres sont propres et que l'appareil est de niveau. Si le bruit persiste, contactez le service client.

Comment régler le niveau de produit de rinçage ?

Éteignez l'appareil. Appuyez simultanément sur les boutons Dual Zone et Power pour afficher le réglage actuel. Utilisez le bouton Delay Start pour changer le niveau de L0 à L4 (L0 = pas de rinçage). Appuyez sur Start pour confirmer. Un niveau plus élevé convient à l'eau dure. Référez-vous au manuel pour plus de détails.

Quelle est la procédure de mise en service après une longue absence ?

Si le lave-vaisselle n'a pas été utilisé pendant deux semaines ou plus, faites couler l'eau chaude à tous les robinets pendant plusieurs minutes pour évacuer l'hydrogène accumulé (gaz explosif). Exécutez ensuite le cycle Machine Clean sans détergent pour rafraîchir l'intérieur. Vérifiez les filtres et les bras de lavage avant de l'utiliser.

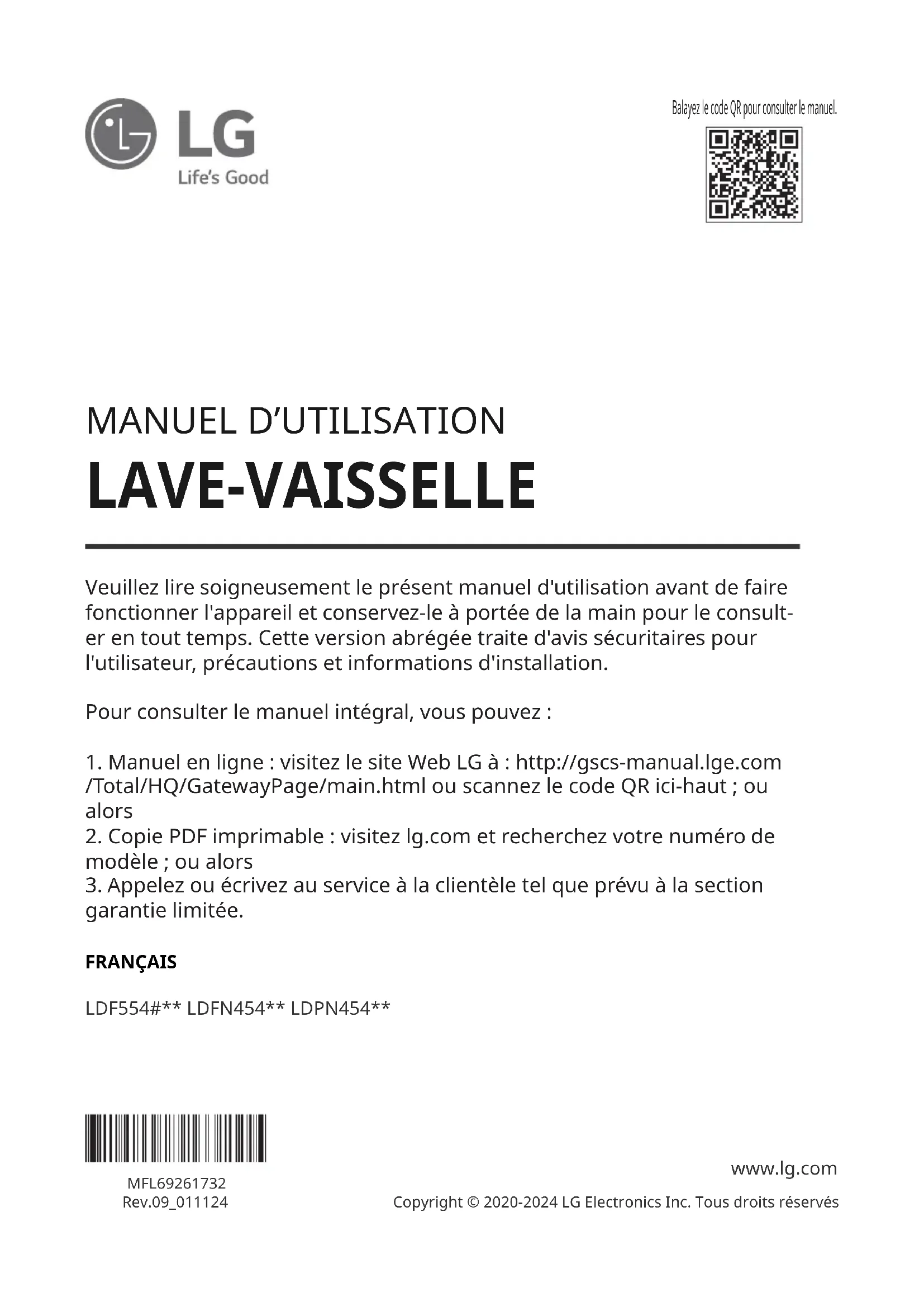

MODE D'EMPLOI LDPN454HT LG

Veuillez lire soigneusement le present manuel d'utilisation avant de faire fonctionner l'appareil et conservez-le à portée de la main pour le consulter en tout temps. Cette version abrégée traite d'avis securitaires pour l'utilisateur, précautions et informations d'installation.

Pour consulter le manuel intégral, vous pouvez :

1. Manuel en ligne : visitez le site Web LG à : http://gscs-manual.lge.com/Total/HQ/GatewayPage/main.html ou scannez le code QR ici-haut ; ou alors
2. Copie PDF imprimable : visitez lg.com et recherche chez libre de modele ; ou alors
3. Appelez ou écrivez au service à la clientèle tel que prévu à la section garantie limitée.

FRANÇAIS

LDF554** LDFN454** LDPN454**

TABLE DES MATIÈRES

3 CONSIGNES DE SECURITE IMPORTANTES

3 LISEZ TOUTES LES CONSIGNES AVANT L'UTILISATION
3 AVENTISSEMENTS
6 MISES EN GARDE

8 APERÇU DU PRODUIT

8 Caracteristiques du produit

11 INSTALLATION

11 Avant l'installation
13 Préparer l'ouverture de I'armoire

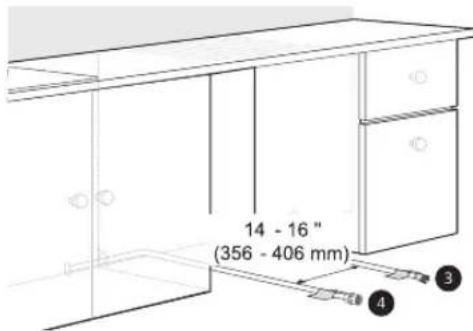

14 Préparation des raccords des conduites d'eau et du branchement électrique
15 Préparer le lave-vaisselle

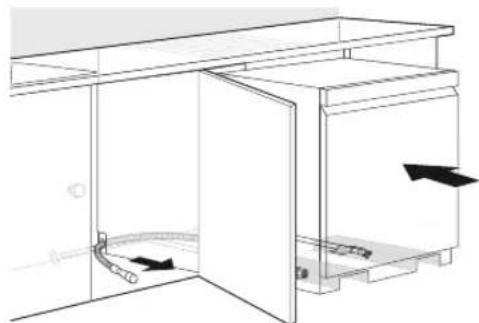

16 Positionnement du lave-vaiselle dans l'ouverture de I'armoire

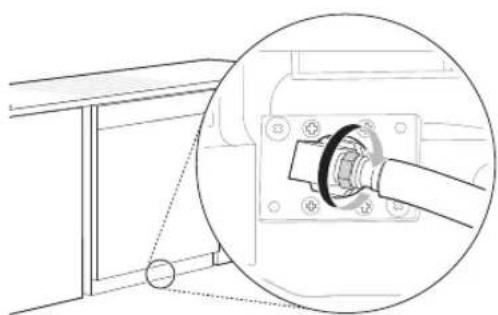

18 Raccordement de l'alimentation en eau et branchement électrique

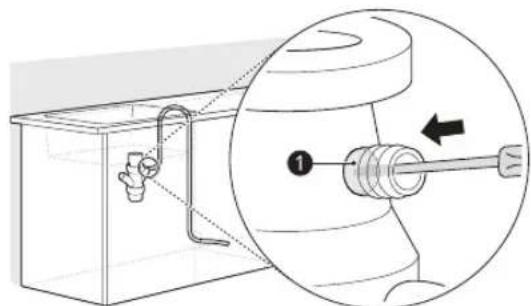

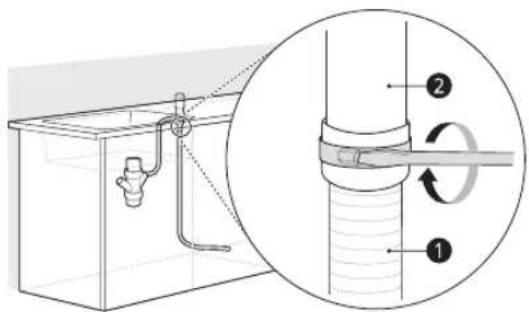

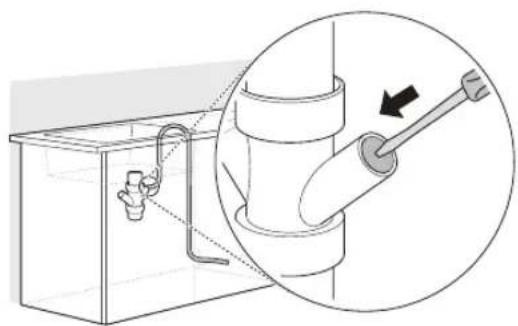

20 Raccordement du tuyau de vidange

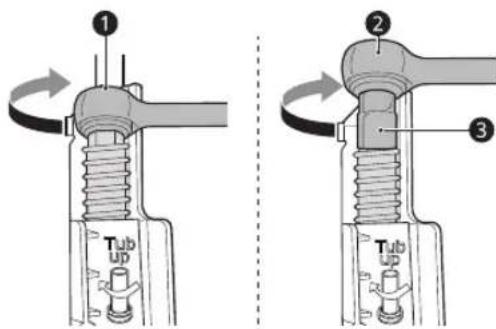

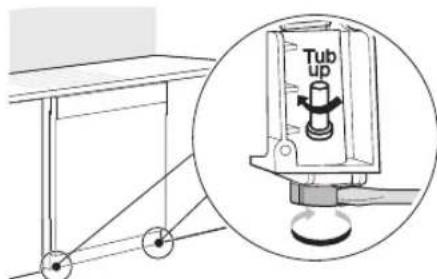

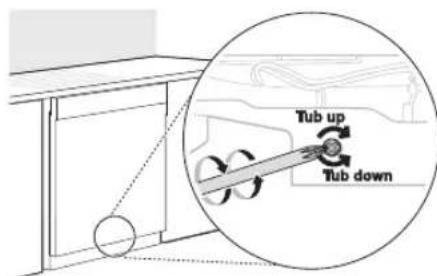

21 Mise de niveau du lave-vaisselle

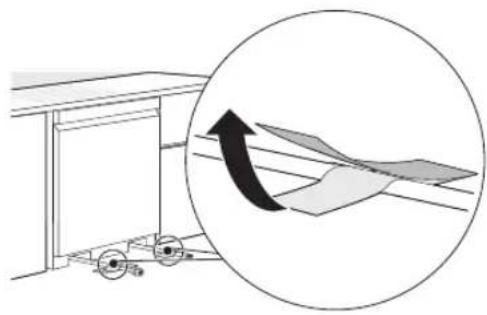

23 Fixation du lave-vaisselle dans l'ouverture de l'armoire

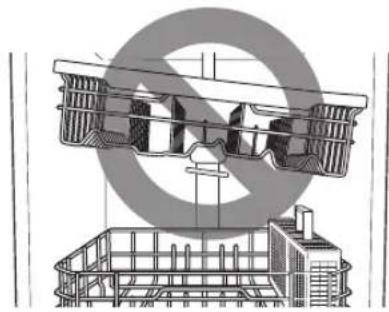

23 Dernière vérification de l'installation

26 FONCTIONNEMENT

26 Avant l'utilisation

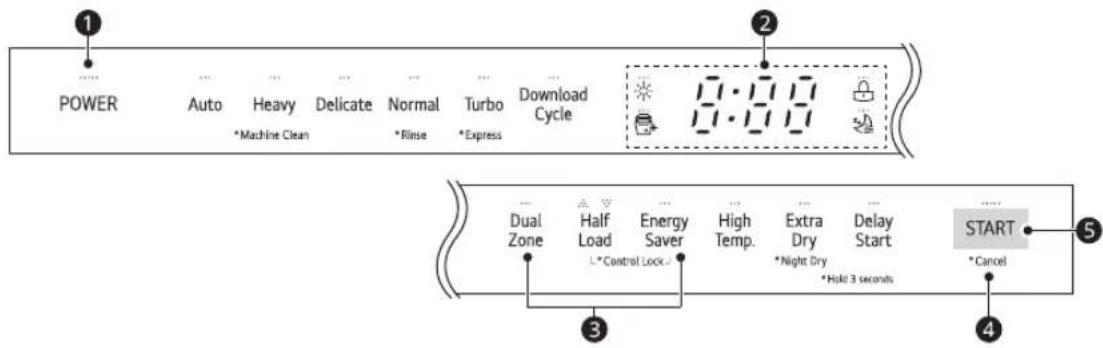

27 Panneau de commande
28 Cycles de lavage
29 Autres options et fonctionnalités
30 Chargement du lave-vaisselle
31 Chargement du panier à ustensiles

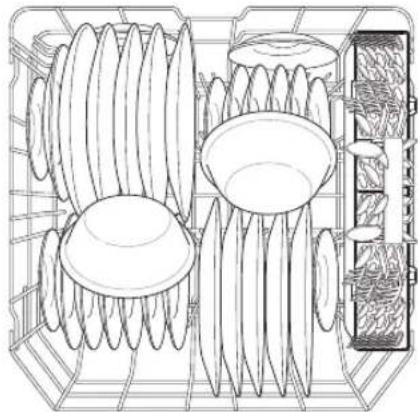

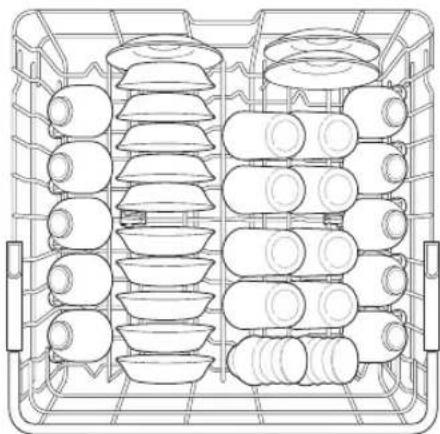

31 Chargement du panier inférieur
32Chargement du panier supérieur

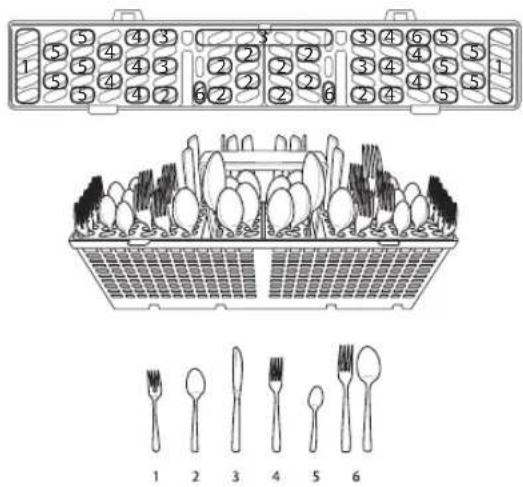

32 Chargement du panier à couverts
33 Ajout de produits de nettoyage

35 FONCTIONS INTELLIGENTES

35 Application LG ThinQ

36 ENTRETIEN

36 Nettoyage et entretien

40 DÉPANNAGE

40 Avant d'appeler le réparateur

42 GARANTIE LIMITÉE

42 CANADA

CONSIGNES DE SECURITE IMPORTANTES

LISEZ TOUTES LES CONSIGNES AVANT L'UTILISATION

Messages de sécurité

Il est très important d'assurer votre sécurité et celle des autres.

Nous fournisseons de nombreux conseils de sécurité importants dans ce manuel et sur votre apparil. Lizez toujours l'ensemble des messages de sécurité et respectez-les.

Ceci est le symbole d'alerte de sécurité.

Ce symbole vous alerte de dangers potentiels qui peuvent cause la mort ou des blessures. Tous les messages de sécurité seront précédés du symbole d'alerte de sécurité et du terme AVERTISSEMENT ou MISE EN GARDE.

Voici le message que ces mots vehiculent :

AVERTISSEMENTS

Vou puevez etre tué ou gravement blessé si vous ne suivez pas les consignes.

MISES EN GARDE

Vou puez est legerement blese ou pouvez endommager le produit si vous ne suivez pas les consignes.

Tous les messages de sécurité vous indiqueront que est le danger potentiel, comment réduire les risques de blessures et ce qui peut se produit en cas de non-respect des consignes.

AVERTISSEMENTS

AVERTISSEMENT

Pour réduire les risques d'explosion, d'incendie, de mort, de décharge électrique, de brûture ou de blessures lors de l'utilisation de l'appareil, prenez les précautions élémentaires, y compris les suivantes :

Installation

• Branchez l'appareil dans un circuit électrique à protection, à valeurs nominales et de taille adéquates pour éviter une surcharge électrique.
• Pour réduire le risque de blessure grave ou de décès, suivez toutes les consignes d'installation.
• L'appareil doit être installé et mis à la terre conformément au code du bâtiment local par le personnel qualifié.
• Débranche le cable d'alimentation électrique, retirez le fusible ou éteignez le disjoncteur avant l'installation ou l'entretien de l'appareil.
• Pour déplacer ou installer l'appareil dans un autre emplacement, faites appel à un technicien qualifié.
• Gardez le matériel d'emballage hors de portée des enfants. Le matériel d'emballage pose un danger pour les enfants. Il y a un risque de suffocation.
• Au moins deux personnes sont requises pour déplacer ou installer l'appareil.
• Cet apparéil n'est pas conscience pour un usage nautique ou mobile, comme dans un vehicule récréatif, une roulotte ou un avion.
• Entreposez et installez l'appareil dans un endroit où il sera pas exposé à des températures sous le point de congélation ni aux interpérières.

• Cet apparéil doit être place prés d'une prise électrique.

• Vous ne devez enaucun cas couper ou retirer le cable de mise à la terre du cable d'alimentation électrique.

• Lorsque vous installez ou déplacez l'appareil, faites attention de ne pas pincer, écraser, ni endommager le cable d'alimentation électrique.
• N'installez pas l'appareil dans un endroit humide.
• Détruirez l'emballage en carton, le sac en plastique et tout autre matériel d'emballage après avoir déballé l'appareil. Les enfants pouraient jouer avec ces articles. Le carton, lorsque recouvert de tapis, de draps ou de pellicule de plastique, peut se transformer en,chambre étanche.
• N'essayez jamais d'utiliser cet apparéil s'il est endommagé, défectueux ou partiellement démonté, s'il manque des pieces ou si des pieces sont endommagées. Ceci concerne également un cable d'alimentation électrique abîmé.
• Respectez toutes les procédures de sécurité recommendées de l'industrie, incluant le port de gants à longs poignets et de lunettes de sécurité.
• L'installateur doit prendre soin de placer le lave-vaisse dans un endroit totalement clos au moment de l'installation.
• Utilisez des tuyaux neufs pour raccorder l'appareil à l'alimentation en eau. Ne réutilisez pas des tuyaux usages.
• Àprous l'installation, vérifier si le raccordement du tuyau fuit.
• Ne placez pas d'objets lourds sur le cable d'alimentation électrique de l'appareil et ne l'abimer pas.

FONCTIONNEMENT

• RépAREZ ou remplacez immediatement tout cable d'alimentation electrique denudé ou endommaged. N'utilisez pas un cable avec des fissures ou des dommages dus à une abrasion sur sa longueur ou sur l'une de ses extrémités.
• Si l'appareil produit un bruit bizarre, une odeur chimique ou de brûlé ou de la fumée, débranchez-le immédiatement et communiquez avec le Centre d'information à la clientèle de LG Electronics.
• Ne débranchez jamais l'appareil en tirant sur le cable d'alimentation électrique.
• N'utilise pas de rallonge électrique ni d'adaptateur avec cet apparéil.
• Ne saisissez pas le cable d'alimentation électrique et ne touche pas les boutons de l'appareil avec les mains mouillées.
• Ne modifiez et ne prolongez pas le cable d'alimentation électrique.
• Si l'appareil a ete immerge, communiquez avec le Centre d'information à la clientèle de LG Electronics pour obtenir des directives avant de recommencer à l'utiliser.
• N'entreposez ou n'utilise pas d'essence ou d'autres vapeurs inflammables à proximé de cet apparéil ou d'autres appareils.
• Veillez àMAINTER la zone située en-dessous et autour de vos apparéils electroménagers dégagée de matières combustibles (peluche/charpie, papier, chiffons, etc.), d'essence, de produits chimiques et autres vapeurs ou liquides inflammables.
• Cet apparéil n'est pas destiné à être utilisé par des personnes (incluant des enfants) dont les capacité physiques, mentales ou sensorielles sont réduites, ou qui n'ont pas l'expérience ou les connaissances pour le faire, à moins d'avoir reçu des instructions et d'avoir été supervisées par une personne responsable de leur sécurité.
• Si le cable d'alimentation électrique est endommagé, il doit être remplace par le fabricant uniquement, par son agent de maintenance, ou toute personne qualifiée, afin d'éviter tout risque.

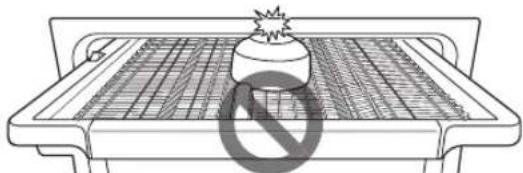

• Ne forcez pas la porte et ne posez pas votre poids sur la porte de l'appareil.
• Lisez toutes les instructions avant d'utiliser l'appareil et conservez ces instructions.
• N'utilisez l'appareil qu'aux fins pour lesquelles il est concu.

• Ne laissez pas des enfants jouer sur, dans ou avec l'appareil. Il est nécessaire de surveiller etroitement les enfants lorsque l'appareil fonctionne à proximé d'eux.

• Ne modifiez pas les commandes.

• En cas de fuite de gaz (propane, gaz naturel, etc.), ne faites pas fonctionner cet apparéil ni tout autre apparéil. Ouvrez immédiatement une fenêtre ou une porte pour aérer la zone.
• Dans certaines conditions, de l'hydrogène peut se former dans un système d'eau chaude qui pas eté utilisé pendant deux semaines ou plus. L'HYDROGENE EST UN GAZ EXPLOSIF. Si le système d'eau chaude n'a pas servi pendant une telle durée, ouvrez tous les robinets d'eau chaude et laissez l'eau couler pendant plusieurs minutes avant d'utiliser l'appareil. Cette procédure permettra d'évacuer toute trace d'hydrogène accumulé. comme l'hydrogène est un gaz inflammable, ne fumez pas pendant ce temps, et n'utilise pas de feu.
  Fixez le tuyau de vidange en serrant fermement.
• Utilisez seulement les détergents ou les agents mouillants recommendés pour une utilisation dans un lavevaisselle et gardez-les hors de la portée des enfants.

• Ne laissez pas les enfants ingérer du dédTangent ou un produit de rincege pour lave-vaissette.
  Lors du remplissage du lave-vaisse:

• Placez les objets coupants de maniere à ce qu'ils ne risquent pas d'endommager le joint de la porte.

• Placez les couteaux pointus le manche vers le haut pour limiter le risque de coupures ou d'autres blessures.

• Ne lavez pas d'articles en plastique sauf si leurs-ci portent l'indication « sans danger au lave-vaiselle » ou l'équivalent. Dans le cas des articles en plastique ne portant aucune indication, consultez les recommendations du fabricant.

• Ne touchez PAS à l'élement CHAUFFANT pendant ou immédiatement après l'utilisation.
• Ne mettez pas le lave-vaiselle en marche avant d'avoir correctement mis en place les panneaux du BOITIER.
• Ne forcez pas la porte et ne posez pas votre poids sur la porte ou sur les paniers du lave-vaissette.
• Installez ou rangez le lave-vaiselle dans un lieu non exposé aux intertempérières.
• Àpres avoir nettoyé la vaisselle, fermez complètement l'arrivée d'eau. Avant de nettoyer, ouvre l'arrivée d'eau et vérifie les raccords.
• N'ouvre pas la porte de l'appareil lors du fonctionnement. Pour des raisons de sécurité, la pompe de vidange fonctionne en cas d'ouverture de la porte, ce qui entraîne un cycle plus long.
• Fermez la porte de l'appareil avec prudence pour éviter d'accrocher vos mains.
• Ne branchez pas le lave-vaisselle dans une prise de courant endommagée.
• N'installez pas le lave-vaiselle prés de composants électriques et ne le mettez pas à proximé d'un lieu exposé aux flammes.
• Ne lavez pas de plats exposés à l'essence, aux solvants ou à d'autres matières inflammables.
• Pendant le nettoyage, ne vaporisez pas d'eau directement sur le produit.
• N'appuyez pas sur les touches à l'aide d'un object pointu comme une alêne ou une épingle.
• N'utilise pas de déterments à base de solvants.
• Évitez tout contact avec la sortie de vapeur.
• De petites pièces, comme les pinces de grille et les butées de support du filtre, posent un risque de suffocation pour les jeunes enfants s'ils sont retirés du lave-vaissette. Gardez-les hors de la portée des jeunes enfants.

Entretien

• Ne répAREZ pas et ne remplacez pas de piece de l'appareil. Tous les entretiens et les réparations doivent être faits par du personnel d'entretien qualifié, à moins d'indications contraires dans le present guide de l'utilisateur. Utilisez seulement des pieces autorisées par le fabricant.
• Ne désassemblez pas et ne réparez pas l'appareil vous-même.

• Retirez la poussière ou tout corps étranger du cable d'alimentation électrique.

• Débranchez cet apparéil de la prise électrique avant de le nettoyer et avant toute tentative d'entretien. L'utilisation du panneau de commande pour éteindre l' apparéil ne coupe pas l'alimentation.

• Avant demettre la laveuse hors service ou au rebut, retirez-en la portepour eviter que des enfants ou des petits animaux y soient accidentellement enfermés.
• Débranche l'appareil avant de le nettoyer pour éviter le risque de décharge électrique.
• Avant demettre l'appareil au rebut, coupez le cable d'alimentation electrique et détruirez le panneau de commandes de l'appareil.

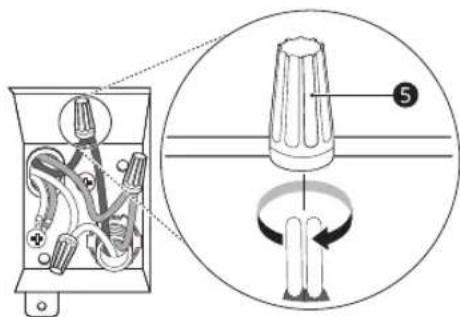

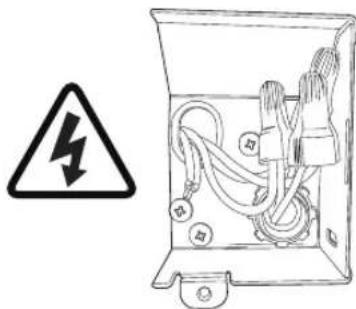

Instructions de mise à la terre

• Pour un lave-vaiselle branché en permanence : Cet apparéil doit être connecté à un système de branchement permanent en métal relié à la terre, ou un cable isolant de l' apparéil doit être relié à un boîtier de jonction de mise à la terre sur l' apparéil.

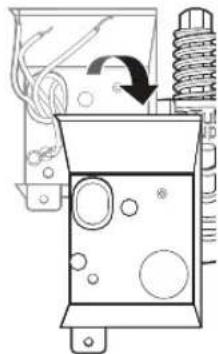

• Branchez le fil de mise à la terre à la prise de masse verte sur le boîtier de jonction.

Risque de basculement

• N'utilise pas le lave-vaisselle avant de l'avoir installé complètement.

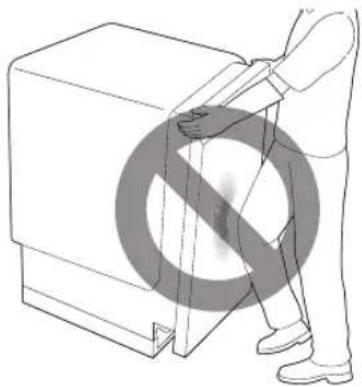

• Ne poussez pas la porte du lave-vaisse vers le bas quand elle est ouverte.
• Le non-respect de ces consignes peut entraîner de graves blessures ou coupures.

MISES EN GARDE

MISE EN GARDE

• Pour réduire les risques de blessures mineures, de pannes ou de dommages causés à l'appareil ou à la propriété lors de l'utilisation de l'appareil, prenez les précautions élémentaires, y compris les suivantes :

Installation

• Installez le produit sur un plancher ferme et au niveau.
• Ce lave-vaisse doit être raccordé à une source d'eau chaude dont la température se situe entre 120^ (49^) et 149^ (65^) . Cette plage de températures offre de plusieurs résultats de lavage et les durées de cycle les plus courtes. La température ne doit pas dépasser 149^ (65^) pour éviter d'endommager la vaisse.
• Ne placez pas le tuyau de vidange sous le lave-vaiselle durant l'installation.
• Ne mettez pas le lave-vaiselle à l'envers. Cela pourrait endommager le produit.

FONCTIONNEMENT

• Ne placez pas d'objets sur le dessus de l'appareil.
• Fermez les robinets d'eau et débranchez l'appareil si vous quittez votre résidence pendant longtemps, comme lorsque vous partez en voyage.
• Ne rangez pas et ne renversez pas les détergents liquides, les nettoyants ou les javellisants (au chlor ou à l'oxygène) sur le dessus de l'appareil. Cela pourrait entraîner de la corrosion, de la décoloration ou des dommages à la surface de l'appareil.
• Ne touchez pas à l'eau de vidange, qui peut être brûlante.
• Si le tuyau de vidange et le tuyau d'alimentation en eau gèlent durant l'hiver, il faut les dégeler avant d'utiliser l'appareil.
• Ne mettez pas vos mains, vos pieds ou des objets métalliques sous ou derrière l'appareil.

Entretien

• Si de l'huile de cuisson est renversée sur la surface extérieure de l'appareil, essuyez-la immédiatement. Ne nettoyez pas la surface extérieure de l'appareil avec des produits de nettoyage contenant de l'alcool, du diluant, du javellisant, du benzène, du liquide inflammable ou des substances abrasives. Ces substances peuvent décolorer ou endommager l'appareil.
• Les hydrocarbures aromatiques, comme le benzène, peuvent endommager la surface du produit. De nombreux articles menagers courants, notamment les détergents, les peintures, les cosmétiques, les désodorisants, les désinfectants et même certains alimentés comme les huiles, les épices, la viande ou le poisson fume, contiennent ces substances. Pour éviter tout dommage, essuyez également le panneau de commande de l'appareil et les autres surfaces extérieures avec un chiffon propre et humide.

APERCU DU PRODUIT

Caracteristiques du produit

Les illustrations containes dans ce manuel peuvent etre differentes des composants et accessoires reels, et ceux-ci peuvent etre modifiés sans preavis par le fabricant dans le but d'améliorer le produit.

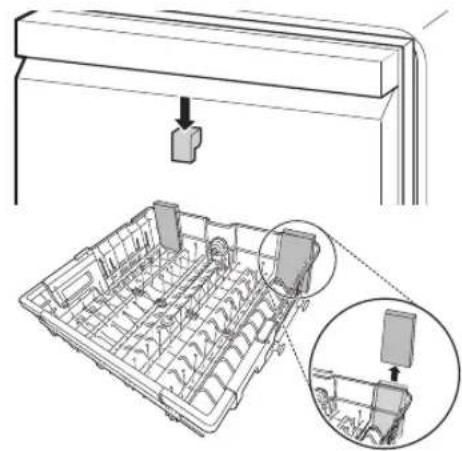

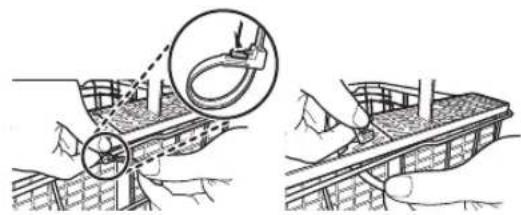

REMARQUE

• Pour votre sécurité et pour prolonger la vie du produit, n'utilise que des composants autorisés. Le fabricant décline toute responsabilité en cas de dysfonctionnement du produit ou d'accidents consécutifs à l'utilisation de pieces non autorisées et achétées séparément.
• Ne retirez jamais le couvercle de sécurité.
  Pour assurer sa fiabilité, chaque lave-vaisselle LG subit un contrôle de qualite approfondi avant de quitter l'usine.
• Vous pouvez couver des gouttelettes d'eau ou des taches d'eau resultant de ce processus dans votre nouveau lavevaisselle.

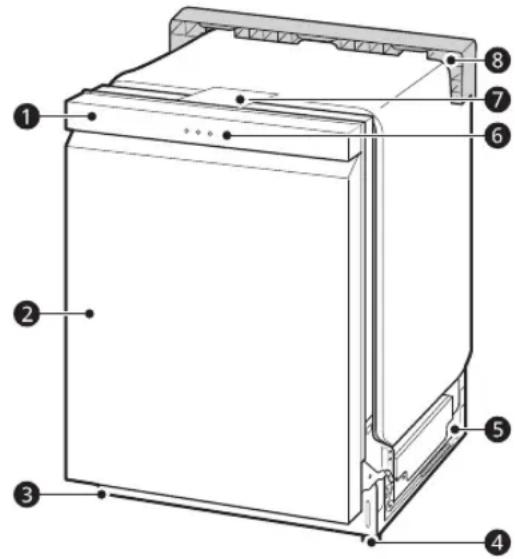

Vue de l'avant

1Panneau de contrôle et poignee de la porte
2Paroi avant
3Paroi inférieure
4Pieds de nivellement
5Base
6 SignalLight MC
Couvercle de sécurité

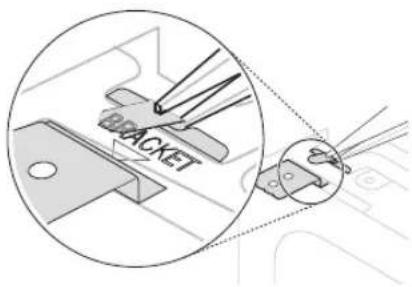

Armature d'expédition

† Cette fonctionnalité est offerte sur certains modèles seulement.

SignaLight^MC (écran avant)

Les modèles avec des commandes sur le dessus sont dotés de 3 voyants DEL d'etat situés au centre de la partie supérieure de la paroi avant.

• Rouge: Erreur (voir les codes d'erreur dans la section sur le dépannage)
• Blanc (fixe) : Fonctionnement normal.
• Blanc (clignotant): Le cycle a été suspendu. (Si le cycle est suspendu pendant plus de quatre minutes, l'appareil s'éteint automatiquement.)
• Vert: Le cycle s'est terminé normalement.

Le réglage par défaut « en marche » (ON) maintient levoyant vert allumé jusqu'à ce que la porto soit ouverte. Si le réglage est modifié à « arrêt » (OFF), levoyant vert s'éteint après 90 secondes. Pour changer le réglage, mettez l'appareil sous tension, puis appuyez et maintainez enforcé le bouton High Temp. (Température elevée) pendant trois secondes jusqu'à ce que ON ou OFF apparaisse à l'écran. Le paramètre est enregistré jusqu'à ce que vous le changiez.

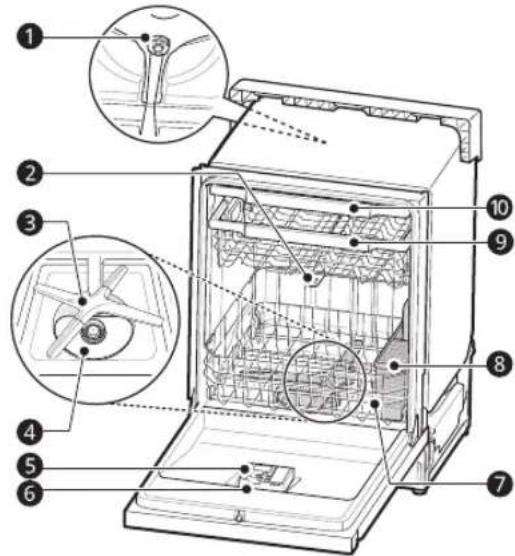

Vue de l'intérieur

Pompe de lavage supérieure

2 Bras de lavage supérieur

3Bras de lavage inférieur

Systeme de filtrage

Distributeur de dédTangent et de produit de rençage

6 Couvercle de ventilation pour le séchage

7Panier inférieur (l'apparance peut varier)

Panier a couverts

9Panier supérieur

† Cette fonctionnalité est offerte sur certains modèles seulement.

REMARQUE

• Le panier à couverts est installé à l'arrière du panier inférieur pour l'expédition de l'appareil. Pour obtenir un rendement optimal, installez-le sur le côte droit.

• Retirez tout le matériel d'emballage à l'intérieur et à l'extérieur du lave-vaiselle avant de l'instructor.

• Appuyez sur la languette pour-retirer manuellement le collier de serrage. Couper le collier de serrage à l'aide d'un couteau ou d'une paire de ciseaux pourrait endommager le panier principal ou le panier à couverts.

Accessoires

1

2

3

Supports d'installation (2 ch.)
2Vis a bois (4 ch.)
3 Collier de serrage

REMARQUE

• Les accessoires se trouvent dans le panier à ustensiles.

Caracteristiques du produit

L'aspect et les caractéristiques enumerated dans le present manuel peuvent varier en raison des constantes améliorations apportées au produit.

Modèle	LDF554#** LDFN454** LDPN454**
Alimentation électrique	120 V, 60 Hz c.a. seulement, Disjoncteur de 15 A
Pression d'eau	De 20 psi à 80 psi (de 140 kPa à 550 kPa)
Dimensions (Largeur X Hauteur X Profondeur)	23 3/4 po x 33 5/8 po x 24 5/8 po (603 mm X 854 mm X 625 mm)
Température de l'arrivée d'eau	120 °F – 149 °F (49 °C – 65 °C)
Poids net 75 lb à 89	lb (34 kg à 40 kg)

INSTALLATION

Avant l'installation

Guide d'installation en ligne

Ce code QR est pour reference seulement. Pour des instructions d'installation complètes, voir le manuel du propriétaire fourni avec chaque lavevaisselle.

Anglais

https://www.lq.com/ca_fr/soutien/aide-produit/ CT20100059-20152463332979

AVERTISSEMENT

• AVIS DE NON-RESPONSABILITÉ - Ce guide est strictement confidentiel et ne doit pas être copié, divulgué, distribué, diffusé, publicisé ni réproduit, en tout ou en partie, sans l'autorisation écrite préalable de LG Electronics. Le guide pourrait contérer des inexactitudes ou des erreurs typographiques et pourrait être modifié ou mis à jour en tout temps par LGE, et ce, sans préavis.

Pieces non fournies

4

5

6

7

8

9

Cable electrique
Cable 16 AWG à 2 fils conducteurs et à 1 fil de mise à la terre
Tube d'alimentationen eau
Conduite d'alimentation en eau : tuyau en cuivre ou en acier inoxydable tressé d'un diamètre extérieur d'au moins 3/8 po
Raccords pour tubes
4Coupleur
Ruban isolant
Coupure antirefoulement
7 Capuchons de connexion pour cables de calibre 16
Collier de serrage
Réducteur de Tension de 3/8 po homologué 'UL

Outils nécessaires

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Tournevis plat
2 Tournevis Phillips
Scie-cloche à lame de 2 1/2 po (6,35 cm) min.
4 Perceuse electrique
Gants
Lunettes de protection
7Cléajustable
Ruban à mesurer
Couteau tout usage
10Niveau
1 Clé à tête carrée ¼ po (0,64 cm)
Pince coupante
Pinces
14Pince à dénuder
Coupe-tube
16 Clé à tête carree de 3/8 po avec douille de 1/2 po

Aperçu de l'installation

Veuillez d'abord lire les instructions d'installation suivantes après avoir acheté ce lave-vaisselle ou après l'avoir transporte à un autre endroit.

1 Préparer l'ouverture de l'armoire
2 Préparation des raccords des conduites d'eau et du branchement électrique
3 Préparer le lave-vaiselle

4 Positionnement du lave-vaiselle dans l'ouverture de I'armoire
Raccordement de l'alimentation en eau et branchement electrique
Raccordement du tuyau de vidange
7Mise de niveau du lave-vaissele
Fixation du lave-vaiselle dans l'ouverture de l'armoire
9Dernière verification de l'installation

Dimensions du produit

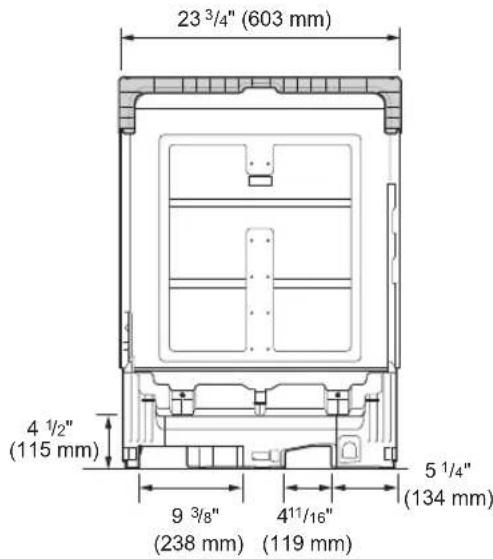

Vue arrière

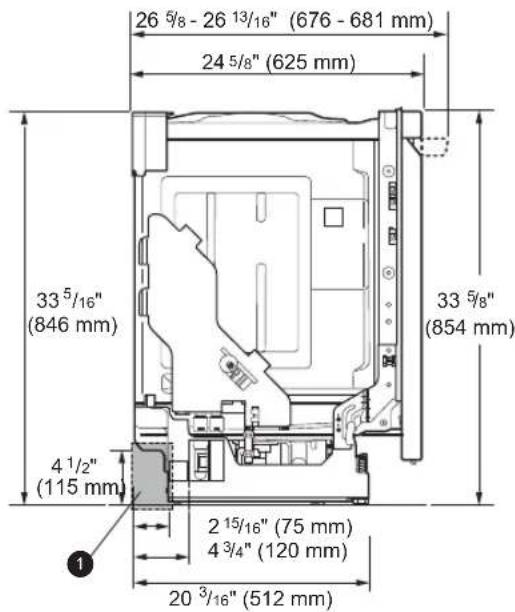

Vuelaterale

Pour facilitier l'installation, tenez compte des zones de dégagement ① indiquées dans la base du lavevaisselle pour les conduites d'eau et d'électricité. Le tuyau d'alimentation en eau, le tuyau de

vidange et le cable électrique doivent être passés dans cet emplacement.

Préparer l'ouverture de l'armoire

Ce lave-vaisselle est conçu pour s'adapter à une ouverture pour lave-vaisselle standard. Une ouverture peut être nécessaire sur les deux côtes pour installer la tuyauterie et les raccords électriques.

• Pour assurer une vidange efficace, le lavevaisselle ne doit pas etre instalé a plus de 12 pieds (3,65m) de I'evier.
• L'espace doit être suffisant pour que la porte du lave-vaisselle s'ouvre facilement, et il doit y avoir au moins 0,1 po (2 mm) entre le lave-vaisselle et les parois de l'armoire.
• Si le lave-vaisselle doit être installé dans un coin, il est nécessaire de prévoir au moins 2 po (50 mm) entre le lave-vaisselle et le mur contigu.
• Le mur contigu doit être libre de toute obstruction.
• Pour les installations encastrées uniquement, vous pouvez-retirer l'entretoise ① à l'intérieur de l'armoire.

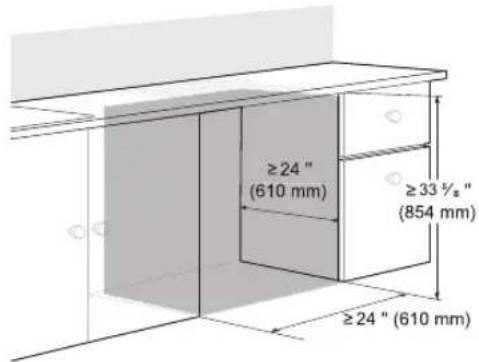

Choix de l'emplacement adequat

1 Choisissez l'emplacement le plus pres possible de I'evier pour faciliter les raccordements aux conduites d'alimentation en eau et de vidange ainsi qu'a la prise electrique.

2 Afin de laisser un jeu suffisant pour la tuyauterie et les conduites électriques, utilisez le gabarit fourni dans les documents pour déterminer l'espace nécessaire sur le côte où l'armoire forme un angle avec le mur arrière. À l'aide d'une scie-cloche de 2 1/2 po de diamètre,/percez un trou dans la zone cible comme indiqué dans le gabarit.

AVERTISSEMENT

• L'ouverture doit avoir un diamètre d'au moins 2 1/2 po (63,5 mm) pour éviter d'endommager les cables et les tuyaux pendant l'installation.
• Les dommages occasionnés pendant l'installation ne sont pas couverts par la garantie, et les fuites résultat d'une installation inadéquate peuvent entrainer des dommages matériels.
• N'utilise pas les orifices existants à moins qu'ils se trouvent dans la zone cible.

AVERTISSEMENT

• Si le trou pour les conduites d'eau et de vidange n'est pas correctement situé, le lave-vaiselle pourrait ne pas être bien aligné avec les armoires, ce qui risque de plier, de pincer, décraser, de contraindre ou d'endommager les conduites.

Préparation des raccords des conduites d'eau et du branchement électrique

AVERTISSEMENT

• Raccordement de l'alimentation en eau

• Ne réutilise pas de nouveaux tuyaux. Utilisez uniquement des tuyaux neufs lorsque vous installez le lave-vaiselle. Les tuyaux usages pourraient fuir ou éclater, causant des inondations et des dommages matériels. Communiquez avec le centre d'information à la clientèle de LG pour obtenir de l'aide pour l'achat de tuyaux.

• Branchement électrique
• Utilisez un fusible temporisé ou un disjoncteur.
• Utilisez cet apparéil en respectant la tension électrique appropriée, comme il est indiquédans ce manuel et sur la plaque signalétique.
• Le cablage doit être correctement mis à la terre. En cas de doute, faites-le vérifier par un électricien qualifié.
• Branchez l'appareil à l'aide d'un cable à trois fils, incluant un fil de mise à la terre.
• L'appareil et la prise doivent être positionnés de sorte que la fiche est facilement accessible.
• N'utilise pas de rallonge électrique ni d'adaptateur avec ce lave-vaisselle.
• Ne surchargez pas la prise de courant avec plus d'un apparéil.

• Les capuchons de connexion 16 AWG fournis doivent être utilisés.

• Le propriété de l'appareil est responsable et tenu de faire installer une prise de courant adequate par un electricien qualifié.

MISE EN GARDE

• Lors du raccordement des conduites d'eau du lave-vaisse à la conduite d'eau du domicile, un ruban ou un composé couvre-joint doit être utilisé sur les filetages de tuyaux pour éviter les fuites. Ce ruban ou composé ne doit pas être utilisé sur les raccords à compression.
  Raccordez le lave-vaiselle à une source d'eau chaude dont la température se situe entre 120^ (49^) et 149^ (65^) . Cette plage de température offre de plusieurs résultats de lavage et les durées de cycle les plus courtes. Pour éviter d'endommager les plats, la température ne doit pas dépasser 149^ (65^) .
• La pression des conduites d'eau doit se situer entre 20 et 80 psi (140 et 550kPa ). Si la pression des conduites d'eau est supérieure à 80 psi, un robinet réducteur de pression doit être installé, à défaut de quoi il peut s'ensuivre une défaillance prematurée de la vanne d'entrée.

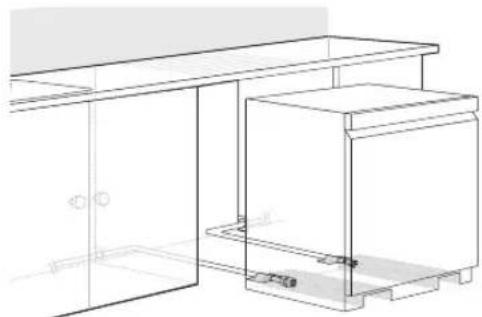

Acheminement de la conduite d'eau et du câblage électrique

Au fond du lave-vaisselle, deux canaux permettent d'acheminer la conduite d'eau et les connexions électriques.

• Comme le montre l'image ci-dessous, le canal ① est destiné à la conduite d'eau, et le canal ② au cable électrique.

1 Coupe l'alimentation en eau du domicile ainsi que le disjoncteur ou l'alimentation dediede avant de brancher le lave-vaiselle.
2 Faites passer la conduite d'eau le long du sol à une distance de 165 mm à 197 mm (6 1/2 po à 7 3/4 po) du côté gauche de l'ouverture et fixez-la avec du ruban adhésif devant l'ouverture.

3 Faites passer le cable electrique 3 le long du sol à une distance de 356 mm à 406 mm (14 po à 16 po) de la conduite d'eau 4 et fixez-le avec du ruban adhésiF.

• La prise de courant doit se couver à moins de 1,22 m (4 pi) de l'un ou l'autre des côtés du lave-vaisse.
• Le meilleur emplacement pour la conduite electrique est sur le cote croit de la paroi arrriere. Reacheminez le cable electrique avant l'installation si la conduite electrique mesure plus de 76 mm (3 po) de long et est centree sur la paroi arriere.

Préparer le lave-vaisselle

AVERTISSEMENT

• Ne retirez pas le couvercle de sécurité ①. Le non-respect de cette consigne peut entraîner un incendie, une décharge électrique ou la mort.

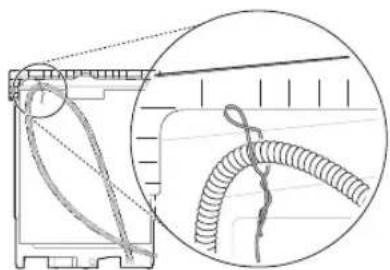

Libération du tuyau de vidange

Enlevez l'attache torsadée qui maintain le tuyau de vidange à l'arrière de l'armature d'expédition.

Armature d'expédition amovible

L'armature d'expédition située à l'arrière peut être retiree si un espace de dégagement supplémentaire est nécessaire lors de l'installation du lave-vaisselle sous un comptoir bas.

Retirer la paroi inférieure

MISE EN GARDE

• Si vous couchez le lave-vaisselle sur le dos, faites-le avec prudence pour éviter d'endommager le tuyau de vidange et la cuve.

1 Retirez les vis laterales qui fixent le couvercle inférieur au lave-vaisse.

2 Retirez le couvercle inférieur.
3 S'il y a un rembourse isolant à l'arriere du couvercle inférieur, retirez-le.
4 Mettez les pieces de cote jusqu'à la fin de l'installation.

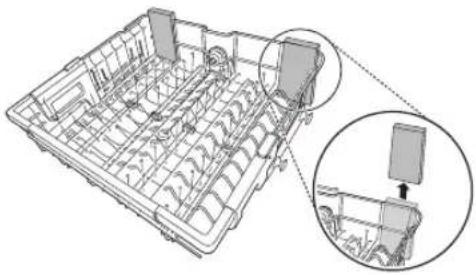

Retrait des matériaux d'emballage qui se trouvent à l'intérieur

Retirez tout le matériel d'emballage à l'intérieur du lave-vaisselette avant de l'instructor.

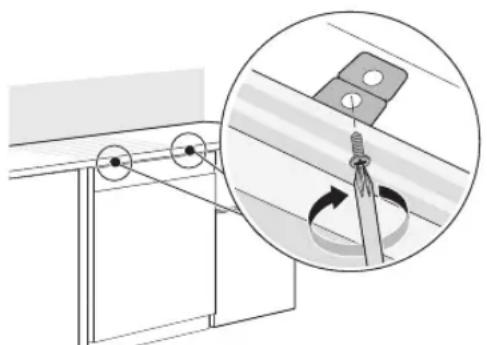

Fixation des supports d'installation

Pour les comptoirs de bois ou composés d'autres matériaux qui ne risquent pas d'être endommagés par le perçage, utilisez les supports d'installation en métal fournis.

Pour les comptoirs de granite, de marbre ou composés d'autres matériaux qui risquent d'être endommages par le perçage, utilisez les vis à bois pour fixer le lave-vaisselle à l'armoire. Voir les directives d'installation dans la section Fixation sécuritaire du lave-vaisselle dans l'ouverture de l'armoire.

REMARQUE

• Les supports et les vis d'installation peuvent également se couver dans le panier à ustensiles.

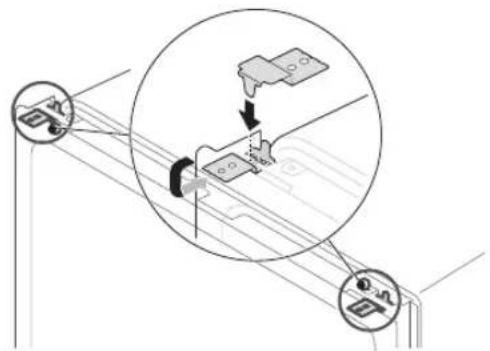

1 Insérez dans les fentes du cadre supérieur l'extrémité des supports d'installation qui compte une languette. Tournez les supports jusqu'à ce que les extrémités à languette soient tournées vers le haut.

2 Pliez les languettes pour les fixer au cadre à l'aide d'une pince à bec effilé.

Positionnement du lavevaisselle dans l'ouverture de l'armoire

Comment faire glisser le lavevaisselle

MISE EN GARDE

• Ne tirez pas ou ne souveze pas le lave-vaiselle par la poignee ①; cela risque d'endommager la porte et ses charnières.

• Ne poussez pas sur la porte du lave-vaisselle avec les genoux lorsque vous le faites glisser en position; cela risque d'endommager le couvercle avant.

• Ne poussez pas le haut du lave-vaisselle; cela risque d'endommager l'intérieur de l'appareil.

REMARQUE

• Ouvrez la porte et saississez le bati de l'appareil et l'ouverture avant supérieure 2 de la cuve pour déplacer ou soulever le lave-vaisse.

1 Alignez le lave-vaiselle avec l'ouverture. Assurez-vous que la conduite d'eau et le cable électrique peuvent glisser correctement dans leurs canaux.

2 Lissez ou rembourse les bords du trou percé pour l'alimentation en eau afin de ne pas endommager le tuyau de vidange.

3 Assurez-vous que le tuyau de vidange est droit avant d'en faire passer l'extrémité dans le trou percé pour l'alimentation en eau.

Pendant que vous faites glisser le lavevaisselle dans l'ouverture, tirez lentement sur le tuyau de vidange a partir de l'intérieur de I'armoire pour enlever le jeu. Veillez a ne pas plier, pincer, écraser ou contraindre le tuyau de vidange pendant I'installation pour éviter les fuites et les dégats d'eau.

4 Faites glisser progressivement le lave-vaisselle dans l'ouverture en vous assurant que la conduite d'eau et le cable électrique passent librement dans les canaux et ne restent pas pris sous le lave-vaisselle.

A

MISE EN GARDE

• Pour éviter les dysfonctionnements ou les fuites, il est important que le tuyau de vidange ne soit pas pié, pince, contraint ou écrasé derrière ou sous le lave-vaiselle, ou à l'intérieur de l'armoire adjacente.

• Les dommages attribuables à une mauvaise installation ne sont pas couverts par la garantie.

• Arrêtez de déplacer le lave-vaiselle à quelques reprises (ou demandez de l'aide) pour enlever le jeu en tirant le tuyau de vidange plus loin dans l'armoire.

5 Enlevez le ruban adhesif de la conduite d'eau et du cable electrique.

Raccordement de l'alimentation en eau et branchement électrique

MISE EN GARDE

• Ne returnez pas le lave-vaiselle pour raccorder la conduite d'alimentation en eau ou l'alimentation electrique. Vous risqueriez d'endommager le produit.

Raccordement de l'alimentation en eau

1Aprés avoir coupé l'alimentation en eau du domicile,raccordez la conduite d'eau à la vanne d'entrée située à l'avant gauche du lave-vaisselle.

MISE EN GARDE

• Evitez d'utiliser du ruban ou un produit d'étanchéité sur la vanne d'entrée du lavevaisselle.

2 Serrez l'écrou à compression.

3 Faites glisser la conduite d'eau dans le canal, en tirant doucement depuis l'intérieur de l'armoire pour éviter que la conduite soit piée, pincee, contrainte ou écrasée.

Raccordement de l'alimentation électrique

Le lave-vaisse doit être branché à un circuit de dérivation dédié avec mise à la terre, adapté à la configuration à 3 broches qui comprend le fil de terre.

Si une source d'alimentation à 3 broches est utilisée, elle doit se couver dans un endroit accessible à proximate du lave-vaisselle, à moins de 4 pi (1220 mm) du côte du lave-vaisselle et non derrière le lave-vaisselle.

REMARQUE

• Le meilleur emplacement pour la conduite electrique est dans le cote croit de la paroi arrriere. Reacheminez le cable electrique avant l'installation si la conduite electrique mesure plus de 3 po (76 mm) de long et est centree sur le mur dans le fond de I'armoire.

1 Coupe l'alimentation electrique de I'appareil en fermant le disjoncteur.
2 Utilisez un tournevis Philips pour-retirer la vis du couvercle de la boite de jonction et retirez le couvercle.

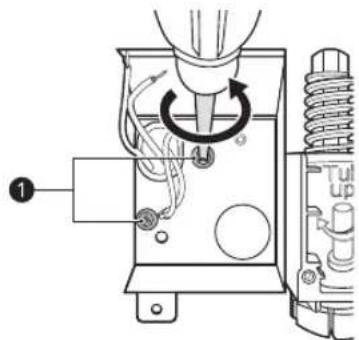

3 Utilisez un tournevis cruciforme pour enlever les deux vis 1.

4 Enlevez la boite de jonction de l'appareil.

5 Insérez un réducteur de tension de 3/8 po dans la boîte de jonction en le faisant passer par le trou. Serrez l'écrou à œil ③ pour le fixer.

6 Insérez le cable électrique dans le trou du réducteur de tension. Serrez les deux vis pour fixer le cable.

7 Tirez les fils existants par les ouvertures de la boîte de jonction. Serrez les deux vis ④ pour replacer la boîte de jonction dans l'appareil.

8 Reliez les fils blanc, noir et vert aux fils correspondants du lave-vaiselle, puis tournez fermement les capuchons de connexion fournis ⑤ pour connecter les fils correspondants.

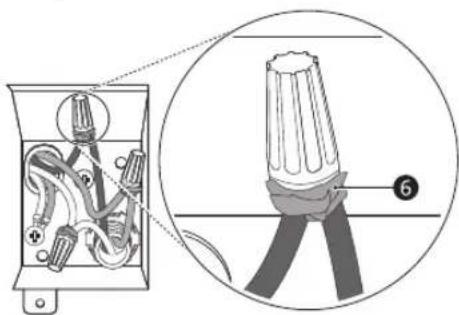

9 Enroulez chaque connexion de ruban électrique ⑥.

10 Repliez les fils connectés dans la boîte de jonction et vissez le couvercle de la boîte de jonction.

A VERTISSEMENT

• Vérifiez que le fil noir est chaud (120 V). Si ce n'est pas le cas, ou si vous n'étés pas sur de l'alimentation, faites vérifier l'appareil par un électricien autorisé.

MISE EN GARDE

• Ne laissez pas de fil dénudé à l'air libre. Coupe le fil dénudé pour qu'il entre complètement à l'intérieur des capuchons de connexion.

Raccordement du tuyau devidange

Si l'extrémité du tuyau de vidange n'est pas adaptée à la conduite de vidange, utilisez un adaptateur résistant à la chaleur et au détergent (non fourni). Vous pouvez les Broker d'un magasin de fourniture de plomberie de votre localité.

• Coupe l'adaptateur pour qu'il corresponde à la taille du racord de vidange, comme illustré. Le fait de couper juste au-delà de l'évasement permet de maintainir le collier de serrage en place.

REMARQUE

• POUR l'installation du tuyau de vidange, utilisez le collier de serrage fourni avec le lave-vaisse qui se trouve dans le panier à ustensiles.
• Si vous raccordez le tuyau de vidange du lavevaisselle à un broyeur à déchets, assurez-vous de respecter les instructions d'installation fournies dans le manuel du broyeur.

Exigences pour le tuyau de vidange

• Suívez les règlements des codes locaux et la réglementation en vigueur.
• Ne raccordez pas le tuyau à plus de 12 pieds (3,65m) de la vidange.
• Ne raccordez pas de tuyaux de vidange d'autres apparéils au tuyau de vidange du lave-vaisse.
  S'il est nécessaire d'utiliser une rallonge de tuyau de vidange, utilisez un tuyau d'un diamètre interieur de 5/8 po ou 7/8 po, d'une longueur de 2 à 3 pieds, ainsi qu'un coupleur ① pour raccarder les deux extrémités du tuyau.

Hauteur du tuyau de vidange

L'extrémité du tuyau de vidange doit être à une hauteur d'au moins 12 po (305 mm) et à moins de 40 po (1 016 mm) de la base du lave-vaisselle pour éviter que l'eau de la cuve ne soit siphonnée.

Raccordement à un broyeur sans coupure antirefoulement

1 Retirez le bouchon du broyeur en l'enfantant avec un marteau et un tournevis.

2 Retirez le bouchon du broyeur 0.

MISE EN GARDE

• Si le bouchon du tuyau de vidange n'a pas eté rétièréré, le lave-vaiselle ne pourrait pas se vider correctement.

3 Raccordez le tuyau de vidange au broyeur à l'aide du collier de serrage fourni. Mettez ce dernier en position et serrez-le à l'aide d'un tournevis plat.

Raccordement à un tel de vidange sans coupure antirefoulement

L'extrémité du tuyau de vidange doit être à une hauteur d'au moins 12 po (305 mm) et à moins de 40 po (1 016 mm) de la base du lave-vaisselle pour éviter que l'eau de la cuve ne soit siphonnée.

1 Retirez le bouchon en l'enfantant avec un marteau et un tournevis.

MISE EN GARDE

• Si le bouchon du tuyau de vidange n'a pas eté rétié, le lave-vaiselle ne pourra pas se vider correctement.

2 Attachez le tuyau de vidange sur le raccord en T de vidange à l'aide du collier de serrage fourni. Mettez ce dernier en position et serrez-le à l'aide d'un tournevis plat.

Raccordement à un broyeur ou à un té de vidange avec coupure antirefoulement.

1 Retirez le bouchon en l'enfant avec un marteau et un tournevis.

2 Raccordez l'extrémité du tuyau de vidange au broyeur sans coupure antirefoulement à l'aide du collier de serrage fourni. Mettez ce dernier en position et serrez-le à l'aide d'un tournevis plat.

• Cela permettra d'éviter que l'eau soit siphonnée hors de la cuve.

3 SiILA n'est pas déjà fait, fixez le raccord de tuyau en caoutchouc au te de vidange ou au te du broyeur a dechets a laide d'un collier de serrage (non fourni).

Mise de niveau du lavevaisselle

Vérifiez que le lave-vaisselle est de niveau et ajustez les pieds de nivellement si nécessaire.

MISE EN GARDE

• Un lave-vaisse qui n'est pas de niveau peut être des fuites, des problèmes de fermetre de la porte ou du bruit.
  Lorsque l'ouverture de I'armoire est plus etroite que ce qui est recommandé (voir la section Préparation de l'ouverture de I'armoire), voirlez à soignement niveler et aligner le lavevaisselle de façon à ce qu'il soit entierement soutenu par les trois pieds de mise à niveau et qu'il ne pende pas par les supports. Le non-respect de cette consigne pourrait entrainer des fuites d'eau à l'avant du lave-vaisselle, l'affichage d'erreurs RE, des problèmes de fermeture de la porte ou le non-fonctionnement de I'appareil.

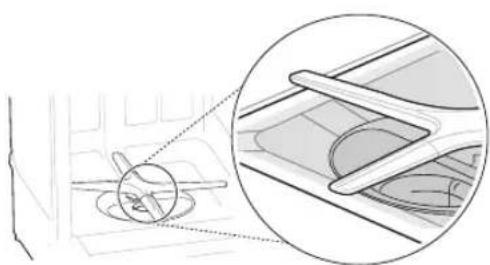

Vérification du niveaument

Pour vérifier que la cuve est de niveau en profondeur, retirez le panier inférieur et verse 169 oz (5 L) d'eau dans le fond de la cuve. Le niveau

d'eau devrait etre pres du centre des deux entailles inférieures de la cuve, a I'avant.

Après avoir enlevé le panier inférieur, placez un niveau sur la paroi interieure de la cuve pour vérifier que le lave-vaisselle est de niveau en largeur.

• Si vous n'avez pas de niveau, essayez plutôt d'utiliser l'application de niveau de votre téléphone intelligent.

Assurez-vous que l'espace entre les parois de la cuve et le revêtement de porte est le même de chaque côte.

Réglage des pieds de nivellement

Ajustez les pieds de nivellement au besoin jusqu'à ce que le lave-vaisselle soit complètement de niveau.

• Réglez la hauteur des pieds de nivellement avant et arrrière afin qu'ils soient tous fermement en contact avec le sol. Si le lave-vaisse l'est pas de niveau, la porte pourrait ne pas se fermer correctement, ce qui empêchera le démarrage de l'appareil.

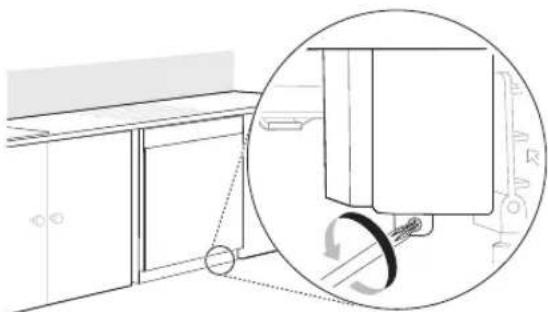

Réglage des pieds de nivellement avant

Utilisez un tournevis plat pour régler les pieds de nivélément avant et régler la hauteur de l'avant de l'appareil.

• Faites tourner les pieds de nivellement avant dans le sens des aiguilles d'une montre pour soulever l'avant de l'appareil et dans l'autre sens pour l'abaisser.

• Le réglage se fait de façon identique pour les deux pieds de nivellement avant.

Si vous ne disposez pas d'un tournevis plat, utilisez une clé à tête carree de 1 / 4 po ou une clé à tête carree de 3 / 8 p et une douille de 1 / 2 po pour tourner les pieds de nivellement avant et regler la hauteur de l'avant de l'appareil.

Réglage des pieds de nivellement arrêté

Utilisez un tournevis Philips pour régler les pieds de nivellement arrêté en utilisant la vis centrale à la base de l'appareil, à l'avant.

• Faites tourner la vis centrale dans le sens des aiguilles d'une montre pour soulever l'arrière de l'appareil et dans l'autre sens pour l'abaisser.

REMARQUE

• Pour éviter d'endommager la vis, ne vous servez pas d'un tournevis electrique.

Fixation du lave-vaisselle dans l'ouverture de l'armoire

Deux options permettent de sécuriser le lave-vaisselle. Si le comptoir est fait de bois ou d'un matériel qui peut être percé sans danger, fixez le lave-vaisselle au comptoir à l'aide des supports fournis. Si le comptoir est fait de granite, de marbre ou d'un matériel qui ne peut être percé, fixez le lave-vaisselle au cadre de l'armoire avec les vis à bois fournies.

MISE EN GARDE

Assurez-vous que le lave-vaiselle est de niveau et que tous les pieds de nivellement sont fermement en contact avec le sol avant de fixer le lave-vaiselle au comptoir ou à l'armoire. Si l'appareil n'est pas de niveau, la porte pourrait ne pas se fermer correctement ou des fuites d'eau pourraient se produit.

REMARQUE

• Les supports et les vis d'installation peuvent également se couver dans le panier à ustensiles.
• Utilisez un tournevis magnétique.
• Couvrez l'orifice du filtré avec des serviettes pour éviter que les vis tombent dans la pompe.

Fixation sécuritaire du lavevaisselle au comptoir

Utilisez les vis de fixation fournies pour fixer les supports du haut du lave-vaisselle à la face inférieure du comptoir en bois.

Fixation du lave-vaisselle au cadre de l'armoire

Si vous le souhaitez, vous pouvez également fixer le lave-vaisselle au cadre de l'armoire en respectant les instructions suivantes.

1 Retirez les 2 capuchons en plastique des trous d'accès du support de montage.

2 Insérez une vis à bois dans le support d'installation et dans le cadre de l'armoire.

3 Réinstallez les capuchons en plastique.

Dernière vérification de l'installation

Mise à l'essay du lave-vaisse

Vérifiez que le lave-vaisselle est bien installé.

1 Mettez le disjoncteur sous tension.
2 Ouvrez l'alimentation en eau du domicile.
3 Assurez-vous que la portes s'ouvre et se ferme en douceur.

• Si nécessaire, mettez de nouveau le lavevaisselle de niveau.

• Si la porte ne se ferme pas, assurez-vous que le panier est de niveau.

Assurez-vous que tous les matériaux d'emballage ont ete retirés.

4 Mettez le lave-vaiselle en marche et demarrez un cycle Turbo pour vérifier le bon fonctionnement.
5 Vérifiez l'étanchéité du tuyau de vidange et du raccord d'alimentation en eau.
6 En cas de fuite d'eau, appuyez sur le bouton START (Demarrage) et maintenez-le enforcé pendant 3 secondes pour annuler le cycle de lavage et vider automatiquement l'eau du lave-vaisselle. Resserrez tous les raccords d'eau et effectuez un autre cycle. Repetez l'opération jusqu'à ce qu'aucune fuite ne soit détectée.
7 Replacez le couvercle inférieur.

MISE EN GARDE

• N 'installez que la paroi inférieure fournie avec le lave-vaiselle. N'installez pas les plinthes des

armoires, 1 car cela pourrait produit du bruit et cause des fujites.

8 Retirez la pellicule protectrice qui se trouve sur la porte, s'il y a lieu. Si vous la laissez en place, elle pourrait decolorer la porte ou cause de la condensation.

Codes d'erreur lors de la verification de l'installation

Consultez le tableau ci-dessous avant d'effectuer un appel de service.

Code d'erreur	Cause possible et solution
DE	Le tuyau de vidange est plié ou pince. ·Faites passer les tuyaux de vidange et d'entrée d'eau par le trou sous l'évier. Glissez ensuite le lave-vaisselle doucement dans l'armoire, tout en tirant sur les tuyaux sous l'évier pour éviter d'avoir du jeu. Cela empêche les tuyaux de se plier ou de se retrouver coincés sous le lave-vaisselle. Le tuyau de vidange a été raccordé au broyeur à déchets sans que le bouchon ait été enlevé. ·Retirez le bouchon du broyeur. Le té de vidange ou le broyeur est obstrué. ·Enlevez le bouchon sur le té de vidange ou sur le broyeur à déchets.
I E	Le tuyau d'alimentation en eau est plié sous le lave-vaiselle.Faites passer les tuyaux de vidange et d'entrée d'eau par le trou sous l'évier. Glissez ensuite le lave-vaiselle doucement dans l'armoire, tout en tirant sur les tuyaux sous l'évier pour éviter d'avoir du jeu. Cela empêche les tuyaux de se plier ou de se retrouver coincés sous le lave-vaisse.Le robinet d'alimentation en eau du domicile est fermé.Ouvrez le robinet.

FONCTIONNEMENT

Avant l'utilisation

AVERTISSEMENT

• Pour réduire le risque d'incendie, de décharge électrique ou de blessures, lisez les DIRECTIVES DE SECURITÉ avant d'utiliser cet apparéil.

REMARQUE

• Raccordez le lave-vaiselle à la source d'eau chaude seulement. La température de la source d'eau doit être d'au minimum 120 °F (49 °C) pour un lavage optimal et un temps de cycle plus court.
  Suivez les consignes relatives au chargement du lave-vaisselle afin d'assurer un nettoyage efficace.
• Retirez les éléments insolubles tels que les os, les curretents et les morceaux de papier pendant le chargement du lave-vaisse.

Démarrage rapide

1) Chargez les plats.
2) Ajoutez le dédTangent.
3) Allumez le lave-vaisse.
4) Vérifiez le produit de rincege
5) Sélectionnez le cycle et les options
6) Faites fonctionner le lave-vaiselle.

·Méthode 1

• Appuyez sur le bouton START (Démarrage), puis fermez la porte dans un délié de quatre secondes pour faire fonctionner le lave-vaisse. Si la porte n'est pas fermée dans ce délié, le voyant à DEL blanche indiquant le temps se met à clignoter, une tonalité se fait entendre et le cycle ne démarre pas.

- Méthode 2

• Refermez d'abord la porte et appuyez ensuite sur le bouton START (Démarrage) pour faire fonctionner le lave-vaiselle.

REMARQUE

• Si la porte est ouverte durant le cycle, le lavevaisselle s'arrête. Pour reprendre le cycle, voir les méthodes 1 et 2 ci-dessus.
• Si la porte est ouverte durant le cycle et n'est pas refermée dans un délambda de quatre secondes après la sélection du bouton START (Démarrage), ou si vous refermez la porte sans appuyer sur le bouton START (Démarrage), le voyant à DEL blanche indiquant le temps se met à clignoter, une tonalité se fait entendre et le cycle ne démarre pas.

7) Fin du cycle.

• Lorsque le cycle est terminé, un carillon retentit et l'écran affiche End jusqu'à ce que la porte soit ouverte ou que l'on appuie sur POWER (Mise sous tension). Pour économiqueiser de l'énergie, appuyez sur High Temp. (Température élevée). pendant trois secondes pour que l'affichage End s'éteigne automatiquement quelques minutes après la fin du cycle.
• Il est normal que le lave-vaisselle émette un signal sonore en continu si vous ouvrez la portependant son fonctionnement ou juste après la fin du cycle. Le lave-vaisselle vous avertit que la température à l'intérieur de l'appareil est très chaude et de faire attention lorsque vous accédez à l'intérieur. Lorsque l'appareil aura refroidi, le signal sonore s'arrête.

Pour obtenir de plus amples détails, consultez le manuel du propriétaire en ligne.

MISE EN GARDE

• N 'ouvre pas la porte pendant le fonctionnement ou immédiatement après la fin du cycle de lavage, car la vapeur qui s'échappe pourrait cause des brûlures au moment de l'ouverture de la porte.

Auto-Off

Le lave-vaisse s'eteint automatiquement après quatre minutes d'inactivité s'il est mis en pause ou si aucun cycle ne démarre.

Panneau de commande

Caracteristiques du panneau de commande

Bouton POWER (Mise sous tension)

• Appuyez sur ce bouton pour allumer ou eteindre la laveuse.
• Une fois que le cycle est terminé, le lave-vaisselle se met automatiquement hors tension aux fins de sécurité et d'économie.
• En cas de surtension, de panne de courant ou d'interruption de toute sorte, l'alimentation est automatiquement coupée pour des raisons de sécurité.
  Lorsque l'alimentation est raccordee de nouveau, le lave-vaiselle se rallume automatique et le cycle reprend.

2 Affichage

• : Icône produit de rinçage

• Cette icône s'illumine lorsque le niveau d'agent de rinceage est bas. Levoyant à DEL s'éteint automatiquement si le distributeur d'agent de rinceage est rempli ou si le niveau est régé à 0.

• Référez-vous à la sectionRéglage du distributeur d'agent de rincege.

• : icône Machine Clean (Nettoyage de l'appareil) et icône de désinfection

• L'icone Machine Clean (Nettoyage de l'appareil) clignote toutes les 30 secondes. Pour activer ou désactiver l'icone, appuyer sur le bouton Delicate (Délicot) pendant trois secondes.

• Si l'option High Temp. (Température élevé) est ajoutée à un cycle, l'icone Machine Clean (Nettoyage de l'appareil) demeure allumée à la fin du cycle si la vaisse la eté correctement désinfectée (sur certains modèles).

B:88: Affichage numérique

• L'affichage numérique sur le panneau de contrôle indique le temps de cycle ESTIME. Lorsque le cycle et les options sont selectionnés, l'écran indique le temps total estimé pour effectuer ces programmes. En cours de fonctionnement, l'écranindique le temps de programme restant.

REMARQUE

Le temps esté indiqué à l'écran ne comprend pas les délais de chauffage de l'eau,notamment.
- Si l'option Delay Start (Démarrage programme) est sélectionnée, l'écran indique les heures avant le démarrage programme.
- La durée du cycle peut varier en fonction du niveau de saleté de votre vaissette.

• Control Lock (Verrouillage des commandes)

• La fonction Control Lock (Verrouillage des commandes) permet d'empêcher que les régles ne soient modifiés en cours de cycle. Lorsque cette fonction est activée, tous les boutons du panneau de contrôle sont verrouillés, sauf le bouton POWER (Mise sous tension). Cette fonction ne verrouille pas la porte.

• Lorsqu'un cycle est en cours, appuyez simultanément sur les boutons Half Load (Demi-charge) et Energy Saver (economie d'énergie) et maintenez-les enforcés pendant trois secondes pour activer ou désactiver le verrouillage de sécurité Control Lock (Verrouillage des commandes).

• Pour démarrer un nouveau cycle, désactive la fonction Control Lock (Verrouillage des commandes).

Night Dry (Sechage de nuit)
- Ce témoin s'allume lorsque l'options Night Dry (Sechage de nuit) est sélectionnée.

Bouton marche/arrêt des tonalités

• Pour activer ou désactiver les tonalités des boutons, appuyez simultanément sur les boutons Dual Zone (Deux zones) et Energy Saver (économie d'énergie) pendant trois secondes. La tonalité de l'alerte d'erreur ne peut pas être désactivée.

4Bouton Cancel (Annuler)

• La pompe de vidange s'active et le cycle s'annule. Une fois l'eau évacuée, le lave-vaiselle se met hors tension.
• Maintenez le bouton START (Démarrage) enforcé pendant trois secondes pour activer le réglage.

⑤ Bouton START (Demarrage)

• Pour faire fonctionner l'appareil, vous pouvez appuyer sur START (Démarrage) et fermer la portedans les quatre secondes qui suivent ou fermer la porte et appuyer sur START (Démarrage).
• Si plus de quatre secondes s'écoulient après avoir appuyé sur START (Démarrage), une alarmé retentira lorsque la porte sera fermée.

Cycles de lavage

Sélectionnez le cycle que vous désirez.

Auto

Ce cycle déetecte la quantité de saleté et sa résistance et est optimisé pour obtenir le meilleur nettoyage.

Heavy (Intensif)

Ce cycle convient à la vaisselle très sale ainsi qu'à la vaisselle dont la saleté a durci. Ce cycle est régle par défaut à la puissance de vaporisation maximale et l'utilise pour laver la vaisselle très sale.

Delicate (Délicat)

Utilisez ce cycle pour nettoyer efficacement les objets délicats tels que la porcelain et les verres à pied.

Normal

Ce cycle convient à une utilisation quotidienne, régulière ou habituelle pour laver un chargement complet de vaisse lnormalement sale. L'étiquette d'utilisation d'énergie se base sur ce cycle, sans

options ajoutées. Sélectionnez l'option Night Dry (Sechage de nuit) si vous laissez de la vaisse dans l'appareil pendant toute la nuit. Maintenez la touche Extra Dry (Sechage supplétif) enforcée pendant trois secondes pour activer le réglage Night Dry (Sechage de nuit).

• Àprous la fin du cycle, le ventilateur fonctionne pendant une heures pour aider à eliminer l'air chaud et humide qui se trouve dans la cuve. Vous pouvez arreter le ventilateur en ouvrant la portepauses la fin du cycle.

Turbo

Ce cycle lavera la vaisse très souillée en une heures en utilisant un peu plus d'eau et d'énergie.

• Ce cycle ne compte pas d'options de sechage. Sélectionnez les options Extra Dry (Sechage supplétif) et Night Dry (Sechage de nuit) ou un autre cycle pour obtenir de plusieurs résultats de sechage.

Download Cycle (Téléchargement d'un cycle)

Utilise un cycle dédié téléchargeable par Wi-Fi ou NFC.

REMARQUE

• Seul le code de cycle pour le cycle téléchargeé en cours s'affiche sur l'appareil. Consultez l'application pour téléphone intelligent pour connaître les codes et les noms de cycles, et pour obtaining de plus amples renseignements sur les cycles offerts.
• Cycle par défaut: P1. Casseroles

Machine Clean (Nettoyage de l'appareil)

Ce cycle sert à nettoyer l'intérieur du lave-vaiselle. Utilisez le cycle sansmettre de vaisseledans I'appareil. Il elimine les résidus de saletés,les odeurs,les taches blanches et autres impuretés. Ajoutez de I'acide citrique ou un autre agent nettoyant pour plus d'efficacité.
- Maintenez le bouton Heavy (Intensif) enforcé pendant trois secondes pour activer le réglage.

Rinse (Rincage)

Ce cycle procède à un rincege rapide pour les plats qui ne sont pas été lavés immédiatement. Ce cycle rince les plats sales pour ramollir les dépôts séchéés. Le rincege des plats permet d'éviter les mauvaises odeurs dans le lave-vaiselle. Ne pas utiliser de détergent.

• Ce cycle ne comporte pas d'options de sechage.
• Maintenez le bouton Normal enforcé pendant trois secondes pour activer le réglage.

Express

Ce cycle lavera rapidement la vaissele peu souillée.

• Ce cycle ne compte pas d'options de sechage. Sélectionnez les options Extra Dry (Sechage supplétif) et Night Dry (Sechage de nuit) ou un autre cycle pour obtenir de plusieurs résultats de sechage.
• Maintenez le bouton Turbo enforcé pendant trois secondes pour activer le réglage.

Autres options et fonctionnalités

Selectionnez le cycle désiré, puis selectionnéz les options pour celui-ci.

Dual Zone (Deux zones)

Cette option règle automatiquement l'intensité de la vaporisation à douce pour le bras de lavage supérieur et à force pour le bras de lavage inférieur. Placez la vaisse très sale, comme les assiettes et les bols, dans le panier inférieur et la vaisse légèrement sale, comme les tasses et les petites assiettes, dans le panier supérieur pour obtenir les membres résultats.

Cette option offre un lavage intensif en** sélectionnant le panier supérieur ou inférieur. Pour les petites charges, utilisez seulement le panier supérieur ou le panier inférieur afin déconomiser de l'énergie et du temps. Appuyez de facon repétitive sur le bouton Half Load (Demi- charge) pour sélectionner le panier supérieur [[:] ou le panier inférieur [[:], ou pour annuler l'options.

Energy Saver (économie d'énergie)

Cette option permet d'économiser l'énergie en réduisant les températures de lavage et de rincage. La durée de lavage est prolongée pour conserver un lavage performant. N'utilise pas ce cycle avec les articles très sales.

High Temp. (Température elevée)

Augmente la température de lavage principale pour augmenter l'efficacité du nettoyage.

Si l'option High Temp. (Température élevé) est ajoutée à un cycle, l'indicateur demeure allumé à la fin du cycle si la vaisse a été correctement désinfectée. Si le lave-vaisselle n'a pas pu désinfecter correctement la vaisse parce que l'option High Temp. (Température élevé) n'a pas été sélectionnée, le cycle a été interrompu ou l'eau n'a pas pu être chauffée à la température requise, l'indicateur ne s'allumera pas à la fin du cycle. Ouvrez et fermez la porte ou appuyez sur POWER (Mise sous tension) pour éteindre l'indicateur.

REMARQUE

• Le rinceage à température élevée permet de désinfecter la vaissele conformément à la norme NSF/ANSI 184 relative aux lave-vaissele résidentiels. Les lave-vaissele résidentiels certifiés ne sont pas conçus pour être utilisés dans les établissements de restauration autorisés. Seuls les cycles de désinfection ont été conçus pour respecter toutes les exigences relatives à l'élimination de la saleté et à l'efficacité de la désinfection. Les cycles d'un appeareil certifié n'ont pas été conçus, directement ou indirectement, pour réussir le test de rendement de la désinfection.

Extra Dry (Sechage supplétif)

Selectionnez l'option Extra Dry (Sechage supplétif) pour obtenir de plusieurs résultats de sechage. Cette option permet d'ajouter du temps de sechage au cycle et d'élever la température de rincege.

• Lorsque le distributeur d'agent de rinceage est vide, l'option Extra Dry (Sechage supplétif) est selectionnée automatiquement.

Night Dry (Sechage de nuit)

La vaisselle est souvent laissée dans le lavevaisselle toute la nuit après la fin du cycle. Cela peut faire en sorte que la vapeur à l'intérieur de la cuve se condense sur la vaisselle, la laissant mouillée. Cette option fait fonctionner leventilateur périodiquement pour aider a evacuer la vapeur de la cuve.

• Maintenez le bouton Extra Dry (Sechage supplétif) enforcé pendant trois secondes pour activer le réglage.
• Pour tous les cycles où l'option Night Dry (Sechage de nuit) est offerte, celle-ci est selectionnée par défaut, sauf dans le cas du cycle Normal.
• Pour ajouter l'option Night Dry (Sechage de nuit) au cycle Normal, maintenez le bouton Extra Dry (Sechage supplétif) et enforcé pendant trois secondes.

Delay Start (Démarrage programme)

Cette fonction vous permet de différer le démarrage d'un cycle sélectionné. Chaque fois qu'on appuie sur le bouton Delay Start

(Démarrage programme), le délambda avant le démarriage augmente d'une heures. Le délambda avant le démarriage peut être régle entre 1 et 12 heures, par incréements d'une heures.

Guide des options et des cycles

Le guide des cycles affiche les options disponibles pour chaque cycle.

Pour voir le guide des options et des cycles, consultez le manuel du propriétaire en ligne.

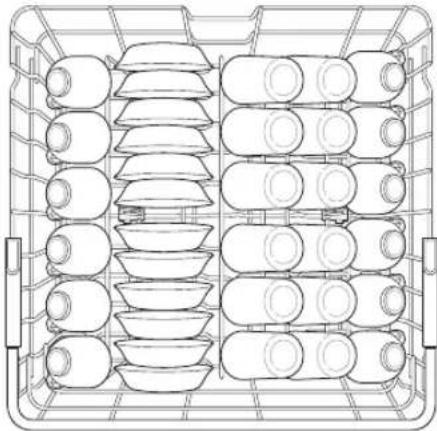

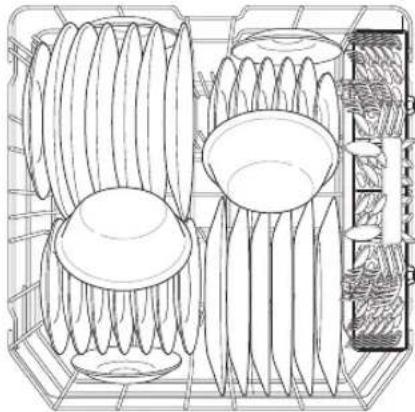

Chargement du lavevaisselle

Pour obtenir des performances de lavage efficaces, suivez toujours les directives suivantes.

• Enlevez les gros débris alimentaires des assiettes, incluant les os, avant de charger la vaisselle.
• Faites tremper les articles avec des alimentes brûlés avant de les charger dans le lave-vaissette.
• Les casseroles et les plats profonds doivent être placés à l'envers.
  Assurez-vous que les articles ne se touchent pas.

Objets n'allant pas au lave-vaisselle

La combinaison d'une eau très chaude et de détergents pour lave-vaisselle peut endommager certains articles. Ne mettez pas les articles suivants dans le lave-vaisselle.

• Articles en cuivre ou en aluminium anodisé
• Porcelaine peinte à la main avec des feuilles d'argent ou d'or
  Vaissselle avec des manches en bois ou en os
• Ustensiles en fer ou qui peuvent rouiller
• Articles en plastique non recommends pour le lave-vaiselle
• Couverts en argent sterling ou plaqués or, ou porcelaine délicate ou bordée de métal
• Articles fragiles comme des verres de cristal

MISE EN GARDE

• Ne mettez pas de casseroles ou de poêles avec des manches en plastique dans l'appareil, car les

poignées risquènt de se détiériorer à cause de la chaleur et du détergent.

• Les taches de rouge à levres résistant à l'eau ou de longue durée sur les verres pourraient ne pas partir au lavage.

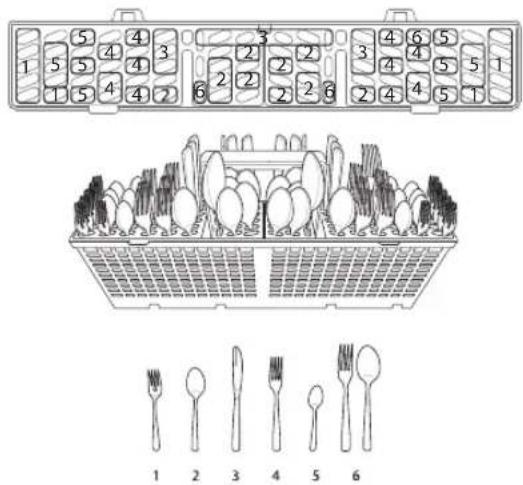

Chargement du panier àustensiles

Le panier à ustensiles possède des séparateurs afin d'éviter de rayer ou ternir les ustensiles délicats.

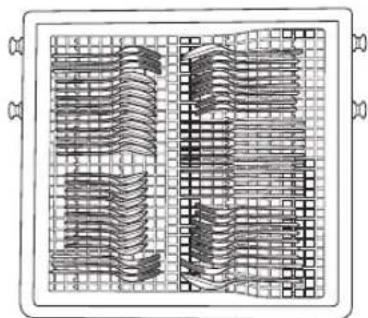

Chargement des couverts dans le panier

Réglages du chargement de 10 couverts

Réglages du chargement de 12 couverts

Conseils sur le chargement des ustensiles :

Pour un meilleur nettoyage, utilisez les séparateurs supérieurs dans le panier pendant le chargement des ustensiles. Les sépareurs empêcheront les ustensiles de s'entasser.
- Chargez les objets pointus, comme les couteaux, la pointe vers le bas.
- Lorsque vous videz le lave-vaisselle, il vaut derniers commencer par le panier à ustensiles. Cela empêche ainsi les gouttes d'eau de tomber sur vos ustensiles depuis le panier supérieur.

AVERTISSEMENT

• Soyez vigilant lorsque vous chargez ou déchargez des objets pointus. Placez les couteaux pointus avec le manche vers le haut afin de réduire le risque de blessure.

Chargement du panier inférieur

Chargement de la vaisselle dans le panier inférieur

Réglages du chargement de 10 couverts

Réglages du chargement de 12 couverts

Conseils pour le chargement du panier inférieur :

Pour obtenir des détails, consultez le manuel du propriétaire en ligne.

Rabattre le râtelier inférieur

Pliez les dents pour logger les grands plats; dépliez les pour logger de petits plats.

Pour obtenir de plus amples détails, consultez le manuel du propriétaire en ligne.

Chargement du panier supérieur

Chargement de la vaisselle dans le panier supérieur

Réglages du chargement de 10 couverts

Réglages du chargement de 12 couverts

Conseils pour le chargement du panier supérieur :

Pour obtenir des détails, consultez le manuel du propriétaire en ligne.

Rabattre l râtelier supérieur

Pliez les dents pour logger les grands plats; dépliez les pour logger de petits plats.

Pour obtenir de plus amples détails, consultez le manuel du propriétaire en ligne.

Panier supérieur à hauteur régable

Pour accueillir des articles plus volumineux, le panier supérieur peut être régle vers le haut ou vers le bas à l'aide des boutons situés sur les cotsès gauche et droit. Le lave-vaiselle est livré avec le panier supérieur relevé.

Pour obtenir de plus amples détails, consultez le manuel du propriétaire en ligne.

AVERTISSEMENT

• Avant de le régler, assurez-vous que le panier ne contient aucune vaisselle. Autrement la vaisselle pourrait être endommagée ou vous pourriez vous blesser.

Chargement du panier à couverts

Le panier à couverts convient idéalement aux ustensiles plats. Les séparateurs des paniers à couverts permettent de maintainir les ustensiles

plats séparés afin d'éviter de les endommager et d'améliorer leur nettoyage.

REMARQUE

• Pour un nettoyage optimal, placez les assiéttes dans les paniers à argenterie. Les ustensiles très sales ou les plats ayant servi au four doivent être placés sur le panier du milieu ou dans le panier à cuillères pour un meilleur lavage.

Chargement des couverts dans le panier à couverts

Réglages du chargement de 10 couverts

MISE EN GARDE

• Ne placez pas les bois au centre du panier à couverts. La porte pourrait ne pas se fermer correctement, ce qui entraînerait des fuites.

Retrait du panier à argenterie

L'ensemble du panier à argenterie peut être retire si plus d'espace est nécessaire sur le panier supérieur pour des objets larges.

Pour obtenir de plus amples détails, consultez le manuel du propriétaire en ligne.

AVERTISSEMENT

• Soyez vigilant lorsque vous chargez ou décharge des objets à bords tranchants. Placez les couteaux aiguisés lame vers le bas pour éviter le risque de blessure.

Ajout de produits de nettoyage

Ajout de détengent dans le distributeur

• Retirez l'étiquette sur le distributeur avant demettre en marche le lave-vaisse pour lapremière fois.
  La quantité de détergent voulue dépend du cycle, de la charge et du niveau de saleté des plats.
• Placez le détergent dans le bac de détergent avant le début d'un cycle, sauf le cycle de Rinse (Rinçage).

AVERTISSEMENT

• Le détergent pour lave-vaisselle et l'agent de rincage contiennent des produits chimiques, comme tous les autres détergents pour la maison. Ils doivent donc être rangés hors de la portée des enfants.

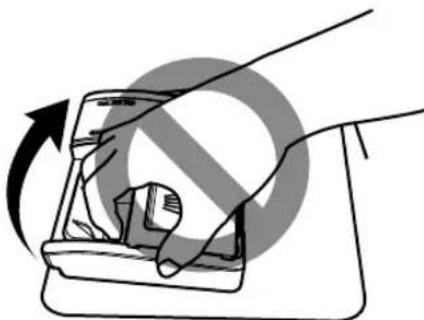

MISE EN GARDE

• N 'utilisez que du détergent concu pour les lavevaisselle. L'emploi d'un détergent inadéquat peut faire en sorte que le lave-vaissele se replissée d'eau savonneuse pendant le fonctionnement. L'excedent d'eau savonneuse peut diminuer la performance du lave-vaissele et cause des fuites.
• Pour éviter d'endommager le distributeur, ne tirez pas dessus lorsque vous fermez la porte du lave-vaiselle.

Pour obtenir de plus amples détails, consultez le manuel du contrôle en ligne.

Ajout de produit de rençage dans le distributeur

L'icone Rinse Aid s'affiche à l'écran lorsqu'il faut ajouter plus d'agent de rinçage.

Il est recommandé d'utiliser un agent de rincege pour prévenir les traces d'eau sur les plats et pour améliorer le séchage.

Pour obtenir de plus amples détails, consultez le manuel du contrôle en ligne.

Réglage du distributeur de produit de finçage

Le distributeur est doté de cinq niveaux de réglage. Le lave-vaisse est programmé à l'usine pour un niveau du distributeur d'agent de rincege de 2. Vous pouvez vérifier et changer ce niveau depuis le panneau de commande.

REMARQUE

• Réglez le distributeur à un niveau supérieur si votre eau est durable et que vous observez la présence de dépôts calcaires sur vos plats.
• Un distributeur de produit de rincege regle à un niveau trop faible favorisera la formation de taches et de marques sur les plats et diminuera la performance du séchage.
• Un réglage trop haut peut cause la formation de mousse, ce qui diminuera la performance du lavage.

1 Assurez-vous que l'appareil est eteint.
2 Appuyez simultanément sur les boutons Dual Zone (Deux zones) et POWER (Mise sous tension) pour vérifier le réglage courant.
3 Appuyez sur Delay Start (Démarrage programme) pour changer le réglage du distributeur d'agent de rincege. Chaque fois que vous appuyez sur le bouton, le réglage passée au niveau suivant, de L0 à L4.
4 Une fois que le réglage du distributeur d'agent de rincege désiré est seLECTIONné,

appuyez sur START (Demarrage) pour le sauvegarder.

Rechargement du produit de rençage

La fréquence de rechargement du produit de rençage dépend de la fréquence d'utilisation du lave-vaiselle et du niveau de distribution sélectionné.

• L'icone Rinse Aid clignote quand plus d'agent de rincege est requis, à moins que le réglage du distributeur d'agent de rincege soit L0.

FONCTIONS INTELLIGENTES

L'application LG ThinQ vous permet de communiquer avec l'appareil à l'aide d'un téléphone intelligent.

Caracteristiques de l'application LG ThinQ

Tag On

La fonction Tag On peut être utilisée uniquement sur la plupart des téléphones intelligentsieurs équipés de la fonction NFC (communication en champ proche) et du système d'exploitation d'Android.

- Download Cycle (Téléchargement d'un cycle)

• Téléchargez de nouveaux cycles spécialisés qui ne sont pas inclus dans les cycles standards de l'appareil. Les apparèils connectés à l'application LG ThinQ peuvent telécharger une variété de cycles de spécialité propres à l'appareil. Une fois le teléchargement de cycle terminé dans l'appareil, ce dernier garde en mémoire le cycle telécharge jusqu'à ce qu'un nouveau cycle soit telécharge.

REMARQUE

• Un seul cycle télécharge peut être enregistré à la fois sur l'appareil.

- Aide au nettoyage de l'appareil

• Cette fonctionnalité indique le nombre de cycles restants avant qu'il soit temps d'exécuter le cycle Machine Clean (Nettoyage de l'appareil).

- Smart Diagnosis

• Cette fonction fournit des renseignements utiles pour diagnostique et résoudre les problèmes avec l'appareil en se basant sur le profil d'utilisation. Sélectionnez la fonctionnalité Smart Diagnosis dans l'application et suivez les instructions. Pour obtenir de plus amples détails, consultez le manuel du contrôle en ligne.

Paramètres

• Réglez le niveau du distributeur de produit de rençage, le rappel pour le nettoyage de l'appareil, le niveau du signal et levoyant indicateur de nettoyage.

REMARQUE

• Cette information est à jour au moment de la publication. L'application est sujette à des

modifications à des fins d'amélioration du produit, et ce, sans que l'utilisateur en soit préalablement avisé.

• Lorsque vous utilisez la fonction Tag On, placez le téléphone intelligent de façon à ce que l'antenne NFC située à l'intérieur de l'arrière du téléphone intelligent corresponde à la position de l'icone Tag On sur l'appareil.
• Appuyez sur ② dans l'application LG ThinQ afin d'obtenir un guide plus détaillé sur la manière d'utiliser la fonction Tag On.
• L'emplacement du module NFC du téléphone intelligent peut varier en fonction du téléphone, et l'utilisation du module NFC peut être limite sur certains téléphones intelligents en raison de différences dans les méthodes de transmission. En raison des caractéristiques de la fonction NFC, si la distance de transmission est trop longue ou s'il y a une étiquette métallique ou unétui de protection sur le téléphone, latransmission sera mauvaise. Dans certains cas, les téléphones dotés de la fonction NFC peuvent ne pas reussir à effectuer la transmission.
• La fonction NFC varie d'un téléphone intelligente à l'autre.

Installation de l'application LG ThinQ

À partir d'un téléphone intelligent, cherchez l'application LG ThinQ dans la boutique Google Play ou l'App Store d'Apple. Suivez les directives pour télécharger et installer l'application.

ENTRETIEN

Pourmaintenirunebonne performanceetéviterlesproblèmes,ilestimportantdevérifierl'extérieuret l'intérieur du lave-vaisselle,incluant les filtres et les bras de lavage,a intervalles réguliers.

AVERTISSEMENT

• Quand vous nettoyez l'extérieur et l'intérieur du lave-vaisselle, n'utilisez pas de benzene ou de diluant. Autrement, cela pourrait cause un incendie ou une explosion.
• Pour éviter les blessures durant l'entretien et le nettoyage, portez des gants ou des vêtements de protection.

Nettoyage et entretien

Nettoyage de l'extérieur

• N'utilisez pas de tampons à récurer ni de nettoyants abrasifs sur la surface extérieure du lave-vaisselle.
• Pour éliminer la saleté courante, il suffit d'utiliser un chiffon doux humide ou une éponge. Vous pouvez également utiliser un savon doux pour aider à éliminer la saleté tenace. Rincez et essuyez ensuite les surfaces avec un linge doux.
• Vous pouvez polir les surfaces en acier inoxydable à l'aide d'un nettoyant pour acier inoxydable. Suivez les instructions sur le nettoyant, puis essuyez la surface dans le sens du grain.

MISE EN GARDE

• Si de l'huile de cuisson est renversée sur la surface extérieure de l'appareil, essuyez-la immédiatement. Ne nettoyez pas la surface extérieure de l'appareil avec des produits de nettoyage contenant de l'alcool, du diluant, du javellisant, du benzène, du liquide inflammable ou des substances abrasives. Ces substances peuvent décolorer ou endommager l'appareil.
• Les hydrocarbures aromatiques, comme le benzène, peuvent endommager la surface du produit. De nombreux articles menagers courants, notamment les détergents, les peintures, les cosmétiques, les désodorisants, les désinfectants et même certains alimentés comme les huiles, les épices, la viande ou le poisson fume, contiennent ces substances. Pour éviter tout dommage, essuyez également le panneau de commande de l'appareil et les autres surfaces extérieures avec un chiffon propre et humide.

Nettoyage de l'intérieur

• Nettoyez l'intérieur du lave-vaisselle périodiquement à l'aide d'un chiffon doux et humide ou d'une éponge pour enlever les résidus alimentaires et les impuretés.
• Pour éliminer les taches blanches et les odeurs à l'intérieur du lave-vaisse, lancez un cycle à vide sans détergent ou avec une tasse de vinaigre blanc dans un verre ou un bol pour lave-vaisse placé dans le panier supérieur. (Le vinaigre est un acide et, en cas d'utilisation intensive, il risque d'endommager l'appareil.)

• Utilisation du cycle Machine Clean (Nettoyage de l'appareil)

• Execuétz le cycle Machine Clean (nettoyage de la machine) une fois par mois ou tous les 30 cycles pour éliminer la saleté résiduelle, les odeurs, les taches blanches et autres saletés à l'intérieur de l'appareil.

1 Retirez tous les plats de l'appareil.
2 Ajoutez trois cuilleres à soupe (40 g) d'acid citrique dans le distributeur de détergent ou suivez les instructions du fabricant si vous utilisez un produit de nettoyage pour lave-vaisselle. N'utilisez pas de détergent pour lave-vaisselle.
3 Appuyez sur le bouton Heavy (Intensif) et maintenez-le enforcé pendant trois secondes pour selectionner le cycle Machine Clean (Nettoyage de I'appareil).
4 Appuyez sur START (Demarrage).

REMARQUE

• Execuéze le cycle Machine Clean (Nettoyage de l'appareil) une fois par mois, ou plus souvent au besoin, pour éliminer l'accumulation de dédTangent et d'autres résidus.
• S i v o u s n 'avez pas utilise le lave-vaisselle depuis une longue période, executez le cycle Machine Clean (Nettoyage de l'appareil) sans détergent pour rafraîchir l'intérieur. À la fin du cycle, nettoyez l'intérieur et l'extérieur du lave-vaisselle en suivant les directives d'ENTRETIEN. 4

Coupure antirefoulement ou broyeur d'evier obstrué

Vérifiez la coupure antirefoulement ou le broyeur d'évier si le lave-vaisselle n'est pas bien vidange.

REMARQUE

• La coupure antirefoulement et le broyeur sont des raccords externes à la tuyauterie qui ne font pas partie intégrante du lave-vaisse.
• La garantie du lave-vaiselle ne couvre pas les frais de service directement associés au nettoyage ou à la réparation de la coupure antirefoulement externe et du broyeur.

Nettoyage de la coupure antirefoulement

1 Eteignez le lave-vaisse.
2 Retirez le couvercle de la coupure antirefoulement et le capuchon de plastique qui est dessous.

3 Enlevez tous les débris avec un cure-dent ou une brosse.

4 Replacez le capuchon de plastique et le couvercle de la coupure antirefoulement.

Nettoyage des filtres

AVERTISSEMENT

• Prenez soit de ne pas toucher aux bords tranchants du contrôle en acier inoxydable quand vous le manipuez.

MISE EN GARDE

• Retirez les résidus d'aliments coincés dans les filtrres pour éviter l'accumulation de bacteriées causant des odeurs et les problèmes possibles de vidange.

REMARQUE

Pour deailles performances de lavage, nettoyez le filtré après chaque lavage. Si des résidus alimentaires restent dans le filtré, ils peuvent cause de mauvaises odeurs.
- En présence d'eau calcaire, nettoyez le filtrre au moins une fois par mois à l'aide d'une Brosse douce.
- Nettoyez les filtrres à l'aide de matérielux non abrasifs et d'eau tiède.

1 Retirez le panier inférieur et positionnez le bras de vaporisation afin qu'une ouverture en V plus large soit pointée vers l'avant.

2 Tournez le filtrtre interieur dans le sens inverse des aiguilles d'une montre et retirez l'unité assemblée compranant le filtrtre interieur et le filtrre en acier inoxydable. Une fois les filtres retirés, vérifie l'ouverture du faisard et retirez toute substance étrangère, si tel est le cas

3 Nettoyez les filtres avec une brosse douce sous l'eau courante. Rassemblez les filtres avant de les réinstaller.

4 Pour replacer les filtrres assemblés, positionné le bras de vaporisation de façon à avoir l'ouverture en V plus large pointée vers l'avant. Replacez les filtrres dans le boîtier à filtrres et fixez-les en place en tournant le filtrtre interieur jusqu'à ce qu'il se bloque en place.

REMARQUE

Assurez-vous que le filtré est bien assemblé avant de démarrer un cycle. Durant

l'assemblage, tournez le filtrer fermement jusqu'à entendre un clic.

Horaire recommendé pour le nettoyage des filtrés

Nombre de lavages parSEMaine	Si vous lavez les plats avant de les placer dans le lave-vaisselle	Si vous frottez et rincez les plats avant le chargement
1 - 3	Tous les 6 mois	Une fois par an
4 - 7
8 - 12		Tous les 6 mois
13 - 14

Nombre de lavages par semaine	Si vous frottez simplement les plats avant le chargement dans le lave-vaisselle	Si vous ne frottez pas et ne rincez pas les plats avant le chargement
1 - 3	Quatre fois par an	Une fois par mois
4 - 7		Deux fois par mois (tous les 15 jours)
8 - 12	Tous les 1,5 mois	Chaque semaine
13 - 14		Deux fois par semaine

Nettoyage du bras de lavage

Si les trous du bras de lavage sont bloqués par des résidus alimentaires, la vaisse pourrait ne pas être bien nettoyée à cause d'un jet d'eau incorrect.

Il est recommendé de nettoyer les bras de lavage toutes les deux semaines.

Nettoyage du bras de lavage inférieur

1 Assurez-vous que les trous du jet d'eau ne sont pas bloqués par des miettes de nourriture.

2 Si un résidu alimentaire bloque les trouss du bras de lavage, retirez-le avec une épingle ou un bout de fil de fer rigide.

MISE EN GARDE

Pour éviter d'abimer les différentes pieces du giclreur rotatif, ne tirez pas dessus et ne les faites pas tourner manuellement.

Nettoyage du bras de lavage supérieur

1 Tirez le panier supérieur vers l'avant. Assurez-vous que les trous du jet d'eau ne sont pas bloqués par des miettes de nourriture.

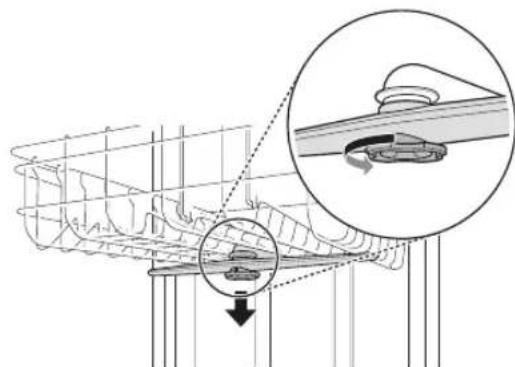

2 Si un nettoyage est nécessaire, retirez le giclaur supérieur en tournant I'ecrou situé au bas du giclaur de 1/8 de tour dans le sens inverse des aiguilles d'une montre et en le tirant vers le bas.

3 Rincez ou agitez le bras de lavage pour enlever les miettes de nourriture.

4 Si un résidu alimentaire bloque les trous du bras de lavage, retirez-le avec une épingle ou un objet pointu.

5Après avoir enlevé le résidu alimentaire, nettoyez les bras de lavage sous l'eau courante.

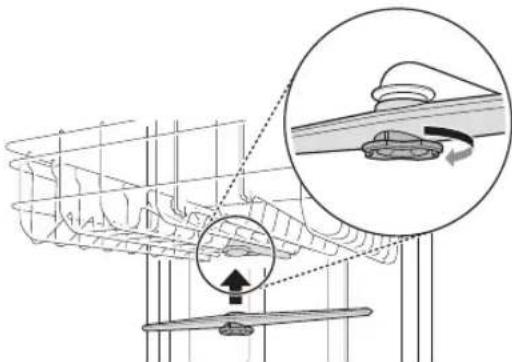

6Après avoir nettoyé le bras de lavage supérieur, enforcez-le pour le remetre en place. Tournez I'ecrou de 1/8 de tour dans lesens horaire et assurez-vous que I'ecrou severrouille dans sa position initiale.

7Après l'assemblage,assurez-vous que les bras de lavage tournent librement.

Entretien saissonnier et rangement

• Si vous vous absentez pour une longue période durant les mois les plus chauds, fermez l'arrivée d'eau et débranchez le cable d'alimentation électrique, ou éteignez le disjoncteur. Nettoyez le filtr, la cuve et le distributeur pour éviter les mauvaises odeurs.

• Si vous vous absentez pour une longue période durant les mois de la salle froide et que le temps risque d'être glacial, préparez les conduites d'alimentation en eau et le lavevaisselle pour l'hiver. La préparation pour l'hiver doit être effectuee par un professionnel qualifie.

DéPANNAGE

La laveuse est dotée d'un système de surveillance automatique des erreurs qui détece et diagnostique très tout les problèmes. Si la laveuse ne fonctionne pas correctement ou ne fonctionne pas du tout, vérifie ce qui suit avant d'appeler un technicien.

Avant d'appeler le réparateur

Pour en savoir davantage sur le dépannage, consultez le manuel du propriétaire en ligne.

Védois d'aide aux utilisateurs

Pour plus d'aide, il existe des videos et des tutoriels disponibles sur le site LG.com.

1 Rendez-vous sur la page d'accueil du site www.lg.com/ca_fr et cliquez sur l'onglet Soutien pour afficher le menu. Sélectionnez Tutoriels video.
2 Choisissez une catégorie de produits et un thème, ou effectuez une recherche à l'aide d'un mot-clé.

REMARQUE

• Balayez ce code QR pour acceder rapidement à la page de recherche de videos du site Internet de LG.

Messages d'erreur

Symptômes Causes	possibles et solutions
I E	Problème d'arrivée d'eau.Vérifiez si le tuyau d'arrivée d'eau est obstrué, plié ou gelé.Vérifiez l'alimentation en eau.
O E	Problème de vidange.Vérifiez si le tuyau de vidange de l'eau est obstrué, plié ou gelé.Obstruction de la coupure antirefoulement ou du broyeur.Nettoyez la coupure antirefoulement ou le broyeur.Les filtres sont obstrués.Nettoyez les filtres.
Symptômes Causes	Possibles et solutions
bE	Surplus de mousse causé par un détergent inadéquat, tel que du liquide vaisselle.N'utilise pas de liquides vaisselle classiques. Utilisez uniquement des détergents conçus pour être utilisés dans des lave-vaisselles automatiques.Une erreur bE peut apparätre sidés plats souillés avec beaucoup d'aliments mousseux, comme de la crème fouettée, sont charges dans l'appareil. Pour effacer l'erreur, éteignez l'appareil et lancez un nouveau cycle.Pour nettoyer les résidus de détergent de la cuve, versez environ 4 oz ~ 8 oz (100 ml ~ 200 ml) de lait dans un bol peu profond et place-le dans le panier du haut, puis démarrez le cycle Auto du lave-vaisselle.
	Incapacité demettre le lave-vaisselle au niveau.Assurez-vous que l'appareil est adéquatement mis au niveau.
RE	Fuite d'eau.Coupez l'alimentation en eau du lave-vaisselle et contactez un Centre d'information à la clientèle de LG Electronics en composant le 1 800 243-0000 (É.-U.) ou le 1 888 542-2623 (Canada).Le lave-vaisselle émet une tonalité d'alerte pendant 10 secondes puis active la pompe de vidange de façon intermittente. Si l'alimentation électrique est interrompue, l'appareil se rallume automatiquement jusqu'à ce que l'erreur AE soit résolue.
FE	L'alimentation en eau est trop grande.Veuillez appeler un centre d'information à la clientèle de LG Electronics au numéro 1 800 243-0000 (États-Unis) 1 888 542-2623 (Canada).
HE	Circuit de chauffage défectueux.Veuillez appeler un centre d'information à la clientèle de LG Electronics au numéro 1 800 243-0000 (États-Unis) 1 888 542-2623 (Canada).
tE	Erreur du capteur de température de l'eau.Veuillez appeler un centre d'information à la clientèle de LG Electronics au numéro 1 800 243-0000 (États-Unis) 1 888 542-2623 (Canada).
LE	Erreur du moteur de la laveuse.Veuillez appeler un centre d'information à la clientèle de LG Electronics au numéro 1 800 243-0000 (États-Unis) 1 888 542-2623 (Canada).
nE	Erreur du moteur Vario.Veuillez appeler un centre d'information à la clientèle de LG Electronics au numéro 1 800 243-0000 (États-Unis) 1 888 542-2623 (Canada).
P1, P2, P3, P4	Le cycle télécharge Download Cycle (Téléchargement d'un cycle) est sélectionné.Cela n'est pas un code d'erreur. Ce code indique le cycle télécharge Download Cycle (Téléchargement d'un cycle) en cours.
n#:#, U#:#, d#:#, t#(# est un nombre.)	Le mode Test est sélectionné.Cela n'est pas un code d'erreur. Ce code est employé lors de la mise à l'essai du lavevaisselle. Éteignez l'appareil, puis rallumez-le, et le code disparaîtra.
L0, L1, L2, L3, L4	Le mode de réglage du niveau d'agent de rinceage est sélectionné.Cela n'est pas un code d'erreur. Ce code indique le niveau actuel d'agent de rinceage. Pour obtenir davantage de renseignements, veillez consulter la section Ajout de produits de nettoyage.
CL	Le verrouillage de sécurité Control Lock (Verrouillage des commandes) est activé.Cela n'est pas un code d'erreur. Ce code indique que le verrouillage de sécurité est activé.Maintenez les boutons Half Load (Demi-charge) et Energy Saver (économie d'énergie),enforcés simultanémentpendant trois secondes.

GARANTIE LIMITÉE

CANADA

CONDITIONS

AVIS D'ARBITRAGE: LA PRESENTE GARANTIE LIMITÉ CONTIENT UNE DISPOSITION SUR L'ARBITRAGE QUI EXIGE QUE LE RÉGLEMENT DES DIFFÉRENDS ENTRE VOUS ET LG S'FFECTUE PAR ARBITRAGE EXECUTOIRE PLUTÔT QUE DEVANT UN TRIBUNAL, À MOINS QUE LES LOIS DE VOTRE PROVINCE OU TERRITOIRE L'INTERDISENT OU QUE, DANS UN AUTRE TERRITOIRE DE COMPÉTENCE, VOUS VOUS PRÉVALIEZ D'une OPTION DE RETRAIT. LES RECOURS COLLECTIFS ET LES PROCÉS DEVANT JURY NE SONT PAS AUTORISÉS PAR LE PROCESSUS D'ARBITRAGE. VEUILLEZ VOUS RÉFÉRER CI-DESSOUS À L'ARTICLE « PROCEDURE DE RÉGLEMENT DE DIFFÉPEND »

Si vous lave-vaisselle LG ("Produit") aottomé en panne en raison d'un défaut de matérieliaux ou de fabrication sous une utilisation normale et appropriée, pendant la période de garantie indiquée ci-dessous, LG Electronics Canada Inc. («LGECI»), à son gré, réparera ou replacera le «Produit» ou un offrira un remboursement au prorata après réception de la preuve d'achat originale au détail. Cette garantie limitée est valable uniquement qu'à l'acheteur original du «Produit» du détaillant et s'applique uniquement à un produit distribué, cacheté d'un détaillant autorisé et utilisé au Canada, tel que déterminé à la seule discrétion de «LGECI».

PÉRIODE DE GARANTIE: (Note : Si la date d'achat originale ne peut être vérifiée, la garantie commencerera soixante (60) jours après la date de fabrication.)
Lave-vaisselle	Garantie étendue des composants (pièces seulement) (La main-d'oeuvre sera à la charge du client un (1) an après la date d'achat.)
Un (1) an après la date d'achat original de l'appareil.	Deux (2) ans à compter de la date d'achat initiale de l'appareil.	Dix (10) ans après la date d'achat original de l'appareil.
Main-d'oeuvre/pièces (pièces internes/fonctionnelles seulement)	Panneau de contrôle principal†, panier, revêtement de la porte en acier inoxydable, cuve	Moteur DD

† Le panneau de contrôle principal est situé en bas à droite du lave-vaissette, vu de face.
- Les produits et pieces de remplacement sont garantis pour la portion restante de la période de garantie originale ou quatre-vingt-dix (90) jours, selon la période la plus longue.
- Les produits et pieces de rechange peuvent être neufs, reconditionnés, remis à neuf ou autrement fabriqués en usine, tous à la seule discrétion de «LGECI».
- Une preuve de l'achat original détaillant le modele du produit et la date d'achat est exigée pour obtenir le service de garantie en vertu de cette garantie limitee.
LA RESPONSABILITÉ DE LGECI EST LIMITÉ À LA GARANTIE LIMITÉE EXPRIÈME CI-DESSUS. SAUF TEL QU'EXPRESSÉMENT FOURNI CI-DESSUS, LGECI DÉCLINE TOUTE AUTRE GARANTIE ET CONDITION CONCERNANT LE PRODUIT, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS SANS S'Y LIMITER, Toute GARANTIE IMPLICITE OU CONDITION DE QUALITÉ MARCHANDE OU D'ADAPTATION À UN USAGE PARTICULIER, ET AUCUNE REprésentATION NE SERA LIÉE À LGECI. LGECI N'AUTORISE AUCUNE PERSONNE À CRÉER OU ENSOSSER À SA PLACE QUELCONQUE AUTRE OBLIGATION DE GARANTIE OU RESPONSABILITÉ RELATIVE AU PRODUIT. DANS LA MESURE OU Toute GARANTIE OU CONDITION EST IMPLICITE PAR LA LOI, ELLE EST LIMITÉÀ LA PERIODE DE GARANTIE DÉCLARÉE CI-DESSUS. EN AUCUN CAS, LGECI, LE FABRICANT OU LE DISTRIBUTEUR DU PRODUIT, NE SERA TENU RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, CONSÉCUTIF, SPECIAL, DIRECT, INDIRECT, PUNITIF OU EXEMPLAIRE, Y COMPRIS, SANS LIMITATION, LA PERTE DE COTE D'ESTIME, PERTE DE PROFITS, PERTE DE PROFITS ANTICIPÉS, PERTE DE REVENUS, PERTE D'UTILISATION OU DE TOUT AUTRE DOMMAGE, QU'IL SOIT PROVENU DIRECTEMENT OU INDIRECTEMENT DE Toute INFRACTION CONTRACTUELLE, VIOLATION FONDAMENTALE, DÉLICTUELLÉ OU AUTRE, OU DE TOUT ACTE OU OMISSION. LA RESPONSABILITÉ TOTALE DE LGECI, S'IL EN EST, N'OUTREPASSERA PAS LE PRIX D'ACHAT PAYÉ PAR VOUS POUR LE PRODUIT.

Cette garantie limitee you dore des droits legaux specifiques. You pouze egalement avoir dautres
droits qui varient d'une province a I'autre selon les lois provinciales aplicables.Tout terme de cette
Garantie limitee quin ne ou modifie toute condition ou garantie implicite en vertu de la loi provinciale est
divisible lorsqu'elle est en conflit avec cette loi provinciale sans affercter le reste des termes de cette
garantie.

LA PRESENTE GARANTIE LIMITÉE NE COUVRE PAS CE QUI SUIT :

• Tout déplacement du technicien pour : i) livrer, reprendre, installer ou; éduquer comment utiliser le Produkt; ii) corriger le câblage ou plomberie; ou iii) rectifier toute réparation ou installation non autorisée du Produkt;
• Dommage ou panne du Produkt à performer lors de panne de courant et service électrique inadéquat ou interrompu;
• Dommage ou panne en raison de tuyaux d'eau brisés ou dont l'eau fuit, conduite d'eau gelée, conduite de récapération obstruée, approvisionnement d'eau inadéquat ou interrompu ou ravitationnement d'air inadéquat;
• Dommage ou panne resultant de l'utilisation du Produit dans un environnement corrosif ou contraire aux instructions détaillées dans le manuel d'utilisation du Produit;
• Dommage ou panne du Produit en raison d'accidents, ravageurs et parasites, foudre, vent, feu, inondations, actes de Dieu ou toute autre raison hors du contrôle de LGECI ou du fabricant;
• Dommage ou panne résultat d'utilisation inappropriée ou abusive ou d'installation, réparation ou entretien imparfait du Produit. Réparation imparfaite inclut l'utilisation de pieces non autorisées ou spécifiées par LGECI. Installation ou entretien imparfait inclut toute installation ou entretien contraire aux instructions détaillées au manuel d'utilisation du Produit;
• Dommage ou panne en raison de modification ou alteration non autorisée du Produit, ou si utilisé pour fins autres que celle d'appareil menager domestique, ou dommage ou panne résultat de toute fuite d'eau due à une mauvaise installation du produit;
• Dommage ou panne en raison de courant électrique, tension ou codes de plomberie incorrects;
• Dommage ou panne en raison d'utilisation autre que celle d'appareil menager domestique normale, incluant, sans limite, l'utilisation commerciale ou industrielle, incluant l'utilisation au bureau commercial ou centre récreatif, ou détaillée autrement au manuel d'utilisation du Produit;
• Dommage ou panne en raison d'utilisation de tout accessoire, composant ou produit nettoyant, incluant, sans limite, filtrés à eau non autorisés par LGECI;
• Dommage ou panne provoqué par le transport et la manipulation, y compris rayures, bosses, écaillage et/ou autre endommagement à la finition du Produit, à moins qu'un tel dommage résultat d'une fabrication ou de matérielaux défectueux et qu'il soit signalé à LGECI dans un-delai d'une (1) semaine suivant la livraison du Produit;
  Dommage or articles absents de tout Produit demonstrateur, boite ouverte, reusine ou escompté;
• Produit réusiné ou tout Produit vendu "Telquel", "Où est", "Avec tous défauts", ou toute mise en garde similaire;
• Produit dont le numero de série original ait ete retire, altere ou ne peut etre facilement determiné à la discrétion de LGECI;
• Augmentation de la facture d'électricité et dépenses additionnelles d'utilité de chaque manière associée au Produit;
• Tout bruit associé au fonctionnement normal du Produit;
• Remplacement de toute piece n'étant pas originalement inclue avec le Produkt;
• Remplacement des ampoules, filtres, fusibles ou tout autre élément consommable;
• Coûts associés ai retrait et/ou réinstallation du Produit pour fins de réparation; et

• Les clayettes, bacs, tiroirs, poignées et accessoires du Produit, sauf les pieces internes / fonctionnelles couvertes par cette garantie limitee.

• Couverture pour réparations à domicile, pour produit sous garantie, sera fournie si le Produit se trouve dans un rayon de 150 km du centre de service autorisé (ASC) le plus après, tel que déterminé par LG Canada. Si cette Produit est situé à l'extérieur du rayon de 150 km d'un centre de service autorisé, tel que déterminé par LG Canada, il en ira de leur responsabilité d'apporter votre Produit, à vos frais, au centre de service (ASC) pour réparation sous garantie.

Tous coûts et dépenses associés aux circonstances d'exclusion ci-dessus,énémerés sous la rubrique « La présente garantie limitée ne couvre pas ce qui suit», sont à la charge du consommateur.

AFIN D'OBTEMIR SOUTIEN DE GARANTIE ET INFORMATIONS SUPPLEMENTaires VEUILLEZ NOUS APPELER OU VISITER NOTRE SITE WEB :

Appelez le 1 888 542-2623 (7 h à minuit - l'année longue) et seLECTIONnez l'option appropriée du menu, ou visitez notre site Web à l'adresse http://www/lg.com.

PROCEDURE DE RÉGLEMENT DE DIFFÉREND :

SAUF LA OU LA LOI L'INTERDIT, TOUT DIFFÉREND ENTRE VOUS ET LG ASSOCIÉ DE QUELQUE FAÇON QUE CE SOIT À LA PRESENTE GARANTIE LIMITÉE SE RÉGLE EXCLUSIVEMENT PAR ARBITRAGE EXECUTOIRE PLUTÔT QUE DEVANT UN TRIBUNAL DE DROIT COMMUN. SAUF LA OU LA LOI L'INTERDIT, VOUS ET LG RENONCEZ IRRÉVOCABLEMENT À TOUT DROIT À UN PROCÉS DEVANT JURY, AINSI QU'A EXERCER UN RECOURS COLLECTIF OU À Y PARTICIPER.

Définitions. Aux fins duprésent article, « LG » désigne LG Electronics Canada Inc., ses sociétés mères, ses filiales et ses sociétés associées et tous leurs dirigeants, administrateurs, employés, agents, bénéficiaires, détenteurs précédents des mêmes droits, sucesseurs, cessionnaires et fournisseurs; « différend » et « réclamation » englobent tout différend, réclamation ou litige de quelquecke soit ce soit (fondés sur une responsabilité contractuelle, délictuelle, légale, réglementaire ou découlant d'une ordonnance, par fraude, fausse représentation ou sousquelque régime de responsabilité que ce soit) découlant de quelqueque façon que ce soit de la vente, des conditions ou de l'exécution du produit ou de la presente Garantie limitee.

Avis de différend. Si vous prévoyez engager une procédure d'arbitrage, vous devez d'abord envoyer à LG un préavis écrit d'au moins 30 jours à l'adresse suivante : Équipe juridique LGECI, 20 Norelco Drive, North York, Ontario, Canada M9L 2X6 (l' « avis de différend »). Vous et LG convenez de discuter en toute bonne fois pour tenter de régler le différend à l'amiable. L'avis doit mentionner votre nom, votre adresse, votre numéro de téléphone, le produit faisant l'objet de la réclamation, la nature de la réclamation et la réparation demandée. Si vous et LG ne parvenez pas à régler le différend dans les 30 jours suivant la réception de l'avis de différend par LG, le différend doit être régle par arbitrage exécutaire conformément à la procédure établie aux périentes. Vous et LG convenez que, tout au long du processus d'arbitrage, les modalités (y compris les montants) de toute offre de règlement formulée par vous ou par LG ne seront pas divulguées à l'arbitre et resteront confidentielles à moins d'accord contraire entre les deux parties ou que l'arbitre règle le différend.

Entente d'arbitrage exécutaire et renonciation à un recours collectif. Si la réclamation n'a pu être régée dans les 30 jours suivant la réception de l'avis de différend par LG, vous et LG convenez de ne régler les réclamations vous opposant que par arbitrage exécutaire au cas par cas, à moins que vous vous prévaliez de l'option de retrait évoquée plus haut ou que vous résidiez dans un territoire de compétences qui interdict la pleine application de cette clause dans le cas de réclamations de ce type (Dans lequel cas, si vous étés un consommateur, cette clause ne s'appliquera que si vous acceptez expressément l'arbitrage). Dans la mesure où la loi en vigueur le permet, aucun différend entre vous et LG ne peut être combiné ou regroupé avec un différend faisant intervenir le produit ou la réclamation d'une personne ou entité fierce. Plus précisément et sans limiter la portée de ce qui précède, sauf dans la mesure où une telle interdiction n'est pas autorisée en droit, enaucun cas un différend entre vous et LG ne peut être traité dans le cadre d'un recours collectif. Au lieu de l'arbitrage, les parties peuvent intenter une action individuelle devant une cour des petites créances, mais cette action ne peut pas être intentionée dans le cadre d'un recours collectif, sauf dans la mesure où une telle interdiction n'est pas autorisée en droit dans votre province ou territoire de compétences pour une réclamation en cause qui nous oppose.

Règles et procédures d'arbitrage. Pour soumettre une réclamation à un arbitrage, l'une des deux parties, soit vous ou LG, doit déposer une demande écrite à cet effet. L'arbitrage est privé et confidentiel et s'effectue selon une méthode simplifiée et accélérée devant un arbitre unique choisi par les parties conformément aux lois et règlements en vigueur portant sur l'arbitrage commercial de votre province ou territorie de residence. Vous doivent envoyer une copie de leur demande écrite à LG Electronics

Canada Inc., Legal Department - Arbitration, 20 Norelco Drive, North York, Ontario M9L 2X6. La presente disposition sur l'arbitrage est regie par les lois et reglements sur l'arbitrage commercial applicables de sua province ou territorie. La sentence arbitrale peut donner lieu a un jugement de n'importe quel tribunal competent. Toutes les decisions relevant de I'arbitre, a l'exception des questions associées à la portee et a l'applicabilité de la disposition sur l'arbitrage et a I'arbitrabité du différend, qui sont du ressort du tribunal. L'arbitre est tenu de respecter les modalités de la presente disposition.

Droit applicable. Les lois de votre province ou territorie de'achat regissant la presente Garantie limitée et tout différend entre nous, sauf dans la mesure ou de telles lois sont supplantées par des lois féderales, provinciales ou territoriales applicables ou sont incompatibles avec ces dernières. Si l'arbitrage n'est pas autorisé pour régler une réclamation, une poursuite, un différend ou un litige nous opposant, nous nous en remettrons à la compétence exclusive des tribunaux de votre province ou territorioire de'achat compétence pour le règlement de la réclamation, de la poursuite, du différend ou du litige nous opposant.

Frais et coûts. Aucuns frais ne sont exigibles pour entamer une procédure d'arbitrage. À la réception de votre demande d'arbitrage écrite, LG réglera rapidement la totalité des frais de dépôt de la demande d'arbitrage, sauf si vous réclamez des dommages-intérêts supérieurs à 25 000 $. Dans ce cas, le paiement de ces frais sera régi par les règles d'arbitrage applicables. Sauf disposition contraire aux générées, LG paiera tous les frais de dépôt de demande et d'administration ainsi que les honoraires de l'arbitre conformément aux règles d'arbitrage applicables et à la présente disposition sur l'arbitrage. Si vous remportez l'arbitrage, LG réglera vos frais et honoraires juridiques après avoir déterminé s'il sont raisonnables en se fondant sur des facteurs comme, entre autres, le montant de l'achat et le montant de la réclamation. Si l'arbitre juge que le motif de la réclamation ou les réparations demandées sont futile ou se fondent sur des motifs déplacés (au regard des lois applicables), le paiement de tous les frais d'arbitrage sera régi par les règles d'arbitrage applicables. Dans un tel cas, vous acceptez de rembourser à LG la totalité des montants versés qu'il vous revient autrement de payer en vertu des règles d'arbitrage applicables. Sauf disposition contraire et si elle remporte l'arbitrage, LG renonce à tous ses droits de vous réclamer des frais et horaires juridiques.

Audience et lieu de l'arbitrage. Si vous réclamation est égale ou inférieure à 25 000 , vous pouze opter pour un arbitrage conduit selon l'une des modalités suivantes uniquement : 1) sur examen des documents remis à l'arbitre, 2) par audience téléphonique ou 3) par audience en personne selon les dispositions des règles d'arbitrage applicables. Si vous réclamation dépasse 25 000, le droit à une audience sera définir par les règes d'arbitrage applicables. Les audiences arbitrales en personne se tiendront à l'endetroit le plus proche et le plus pratique pour les deux parties situé dans notre province ou notre territoire de résidence, sauf si nous convenons mutuellesment d'un autre lieu ou d'un arbitrage par téléphone.

Dissociabilité et renonciation. Si une partie de la présente garantie limite (y compris les Presents procédures d'arbitrage) n'est pas applicable, les dispositions restantes demeurent en vigueur dans la mesure permise par la loi applicable. Le fait de ne pas exiger la stricteexecutiond'une disposition de la presente garantie limitée (y compris les Presents procédures d'arbitrage) ne signifie pas que nous ayons renoncé ni que nous avons l'intention de renoncer à toute disposition ou partie de la presente garantie limitée.

Option de retrait. Vous pouvez vous retirer de la presente procédure de règlement de différend. Dans ce cas, ni vous ni LG ne pouvez imposer à l'autre partie de participer à une procédure d'arbitrage. Pour vous prévaloir de l'option de retrait, vous doivent envoyer un préavis à LG dans les trente (30) jours civils à compter de la date de l'achat du produit par le premier acheteur i) dans un courriel adressé à [e-mail] et dont la ligne d'objet porte la mention « Retrait de l'arbitrage » ou ii) en composant le 1-800-980-2973. Que ce soit par courriel ou par téléphone, vous devrez donner a) votre nom et votre adresse; b) la date d'achat du produit; c) le nom ou le numéro de modulo du produit et d) le numéro de série [qu'il est possible de trouver i) sur le produit ou ii) en ligne au https://www/lg.com/ca_fr/soutien/ reparationgarantie/demande-reparation, Trouver mes numérios de modulo et de série].

Si vous vous prévalez de l'option de retrait, les lois de votre province ou territorioire de résidence régissant la presente Garantie limitée et tout différend entre nous, sauf dans la mesure ou de telles lois sont supplantees par des lois fédérales, provinciales ou territoriales applicables ou sont incompatibles avec ces dernières. Si l'arbitrage n'est pas autorisé pour régler une réclamation, une poursuite, un différend ou un litige nous opposant, nous nous en remettrons à la compétence exclusive des tribunaux de notre province ou territorioire de compétence pour le règlement de la réclamation, de la poursuite, du différend ou du litige nous opposant.

Vous ne pouvez vous prévaloir de l'option de retrait que de la manière décrite plus haut (c'est-à-dire par courriel ou par téléphone). Aucun autre type d'avis ne sera pris en compte pour le retrait de la presente

procEDURE de règlement de différend. Le fait de se retirer de la presente procédure de règlement de différend neompromet d'aucune façon la protection accordée en vertu de la Garantie limitée, et vous continuuez à jour de tous les avantages prevus par la Garantie limitée. Si vous conservez ce produit sans vous prévaloir de l'option de retrait, vous acceptez les conditions générales de la disposition sur l'arbitrage énoncée ci-dessus.

Conflit de modalités. En cas de conflit ou d'incompatibilité entre les modalités de la presente garantie limitée et le contrat de licence d'utilisation (CLU) en ce qui concerne le règlement des différencs, les modalités de la presente garantie limitée contrôlent et régissant les droits et obligations des parties et ont préseance sur le CLU.

Exceptions à la garantie

Pijtres résultats de lavage attribuables à des impuretés restées dans le filtré.	Nettoyez les filtres périodiquement.
Pijtres résultats de lavage attribuables à un chargement incorrect ou excessif : le bras de lavage ne tourne pas ou le distributeur de savon est obstrué.	Assurez-vous qu'aucun plat ni dernierustensile n'obstrue la rotation des bras de lavage. Ne placez pas un plat au-dessus d'un autre.
Pijtres résultats de séchage attribuables à un manque de produit de rinceage.	Utilisez un produit de rinceage ou un détergent combiné.
L'eau n'entre pas, car la vanne d'eau n'est pas ouverte. Erreur IE	Ouvrez le robinet et vérifie-le.
L'eau n'entre pas, car le tuyau d'acciviée d'eau est pié. Erreur IE	Réinstallé le tuyau d'entrée d'eau.
L'eau n'évacue pas, car le tuyau de vidange est pié. Erreur OE	Réinstallé le boyau d'évacuation.
Le bouchon du broyeur à déchets n'est pas retire. Erreur OE	Retirez le bouchon du broyeur.
Des débrisBloquent le broyeur ou la coupure antirefoulement. Erreur OE	Nettoyez le broyeur ou la coupure antirefoulement.
Le raccordement de la soupape d'aspiration et du tuyau de vidange est problématique en raison d'une installation incorrecte.Fuite externe	Réinstallé le tuyau.
La porte n'ouvre pas ou ne ferme pas en raison d'une mauvaise mise à niveau.	Réglez les pieds de nivellement inférieurs avant à la hauteur requise.
Aucune alimentation électrique en raison d'un cable d'alimentation électrique mal raccordé ou d'une prise électrique déflectueuse.	Raccordez correctement le cable d'alimentation électrique ou réparez la prise de courant.
Livraison, câblage électrique, plomberie.Installation	L'installation vous sera facturée.

Life's Good

LG Customer Information Center
