Type de produit	Lave-linge à ouverture par le dessus
Marque	VEDETTE
Modèle	VT602B
Capacité de lavage	6 kg
Température maximale de lavage	90 °C
Programmes de lavage	Coton/Éponge, Coton Eco, Mixte/Synthétique, Délicat/Laine, Quotidien, Rapide 25 min, Draps, Rinçage/Essorage, Essorage seul
Options	Rinçage +, Prélavage, Couleurs foncées, Arrêt cuve pleine, Départ différé (3/6/9/12 h)
Pression d'eau requise	0,1 - 1 MPa (1 - 10 bars)
Consommation d'énergie (cycle coton eco 60°C pleine charge)	0,79 kWh
Consommation d'eau (cycle coton eco 60°C pleine charge)	49 L
Durée du cycle (coton eco 60°C pleine charge)	205 min
Alimentation électrique	230 V ~ 50 Hz
Installation	Nécessite un sol horizontal, raccordement à une prise avec terre
Entretien régulier	Nettoyage du filtre de pompe, de la boîte à produits, de la carrosserie
Sécurité enfant	Utilisation possible par enfants de plus de 8 ans sous surveillance
Protection contre débordement	Oui
Pièces détachées certifiées d'origine	Disponibles
Service après-vente	Brandt France S.A.S.

FOIRE AUX QUESTIONS - VT602B VEDETTE

Que faire si le lave-linge ne démarre pas ?

Vérifiez que l'appareil est branché et qu'il n'y a pas de coupure de courant. Assurez-vous d'avoir appuyé sur la touche Départ/Pause et qu'un départ différé n'est pas programmé. Consultez les anomalies 5.1 et 5.3 dans la notice.

Pourquoi le linge est-il mal ou pas essoré ?

Vous avez peut-être sélectionné un programme sans essorage ou à essorage limité. La sécurité d'essorage peut avoir détecté une mauvaise répartition du linge : dépliez le linge et programmez un nouvel essorage. Vérifiez aussi la hauteur de la crosse de vidange (Fig. 1.3).

Que faire en cas de fuite d'eau au sol ?

Débranchez immédiatement l'appareil et fermez le robinet d'arrivée d'eau. Vérifiez la présence des joints et le serrage des raccords du tuyau d'alimentation (Fig. 1.2). Assurez-vous du bon positionnement de la crosse de vidange (Fig. 1.3).

Comment réduire les fortes vibrations à l'essorage ?

Vérifiez que le lave-linge est correctement débridé (Fig. 1.1.3) et que le sol est bien horizontal (paragraphe 1.4).

Pourquoi le lave-linge ne vidange-t-il pas ?

Un programme Arrêt cuve pleine peut être en cours. Vérifiez aussi que le tuyau de vidange n'est pas plié ou écrasé (Fig. 1.3). Consultez l'anomalie 5.2.

Le couvercle ne s'ouvre pas, que faire ?

Attendez la fin du programme et que la température intérieure de la machine diminue. Le déverrouillage peut prendre plusieurs minutes pour des raisons de sécurité.

Que faire si le tambour est bloqué ?

Si vous y accédez, vérifiez qu'une petite pièce de linge n'est pas passée entre la cuve et le tambour. Retirez la pièce A au fond du tambour (Fig. 4.2). Consultez aussi l'anomalie 5.3.

Pourquoi tous les voyants sont-ils éteints en fin de programme ?

Pour économiser l'énergie, les voyants s'éteignent automatiquement 5 minutes après la fin du programme. Un simple appui sur n'importe quelle touche réactive l'affichage.

Comment éviter les mauvaises odeurs ?

Respectez les consignes d'installation du tuyau d'évacuation (paragraphe 1.3). Laissez le couvercle ouvert en fin de cycle et procédez une fois par mois à un cycle à vide avec lessive à 60°C ou 90°C.

Quelle lessive choisir selon le type de textile ?

Pour le linge blanc en coton, utilisez une lessive avec blanchissant à 90°C. Pour les couleurs, une lessive sans blanchissant à 60°C. Pour les synthétiques, une lessive couleur/délicat à 60°C. Pour la laine, une lessive spéciale laine à 30°C.

MODE D'EMPLOI VT602B VEDETTE

mérite votre confiance

GUIDE D'INSTALLATION & D'UTILISATION

Lave-linge

Cet appareil, destiné exclusivement à un usage domestique, a été conçu pour laver le linge.

Très important : lisez attentivement ce guide d'utilisation avant d'installer et d'utiliser cet appareil.

Charges preconisees:

• La capacité maximale de l'appareil est de 6 kg.

Installation :

• La pression de l'eau doit se situer entre 0.1 et 1 MPa (1 et 10 bars).
• N'utilisez pas de prolongateur, adaptateur, prise multiple ou programmable.
• L'installation électrique doit être capable de résister à la puissance maximale mentionnée sur la plaque signalétique et la prise doit être dûment reliée à la terre.
• Une fois votre appareil installé, la fiche doit rester accessible.
• Utilisez exclusivement le tuyau d'alimentation et les joints neufs fournis avec l'appareil.
• Si le cordon d'alimentation est endommagé, faites-le remplaçer par le Service-Apres-Vente ou par un professionnel qualifié, afin d'éviter tout risque éventuel.
• Il est déconseillé d'installer votre appareil sur un tapis ou un sol en moquette afin de ne pas gérer la circulation d'air à sa base.
• En cas de problème ne pouvant être résolu par vous-même (voir page 8), n'intervenez pas sur l'appareil et faites appel au service technique du revendeur ou du fabricant.

Utilisation :

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil et d'éloigner ceux de moins de 3 ans, sauf s'ils sont sous surveillance permanente.
• Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants sans surveillance.

Utilisation (suite) :

• Ne pas introduire de linge traité au moyen de détachant, dissolvant ou produit inflammable immédiatement après traitement (risque d'explosion).
• Ce lave-linge est équipé d'une sécurité pour prévenir tout débordement d'eau éventuel.
• En fin de cycle, veillez à fermer le robinet d'arrivée d'eau et à débrancher le cordon électrique.

Protection de l'environnement

Dosez votre lessive en fonction du degré de salissure de votre charge de linge et de votre durée d'eau, en ne dépassant pas la dose recommandée par le fabricant de lessive.

Les matériaux d'emballage de cet appareil sont recyclables.

Contribuez à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

Votre lave-linge contient aussi de nombreux matériaux recyclables, il est marqué de ce logo pour vous rappeler que les appareils usagés ne doivent pas être mélangés avec d'autres déchets.

Le recyclage de l'appareil sera ainsi réalisé conformément à la directive européenne 2012/19/UE sur les déchets d'équipements électriques et électroniques.

Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

Economies d'energie

Ne programmez le prélavage que lorsque c'est absolument nécessaire. Pour du linge peu ou normalement sale, un programme à basse température est suffisant.

Respectez imperativement les consignes suivantes :

• Retirez les cales du couvercle et des battants de tambour, puis ouvrez et refermez soigneusement le tambour.

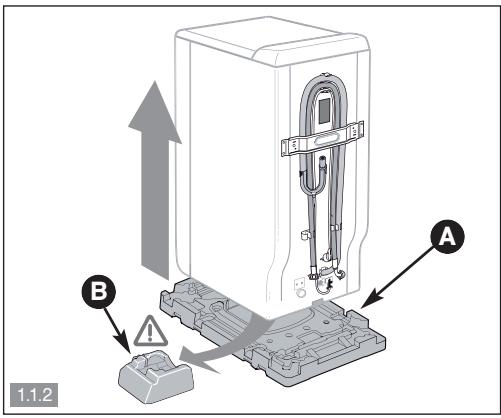

• Soulevez le lave-linge et retirez le socle A et la cale moteur (Fig. 1.1.2).

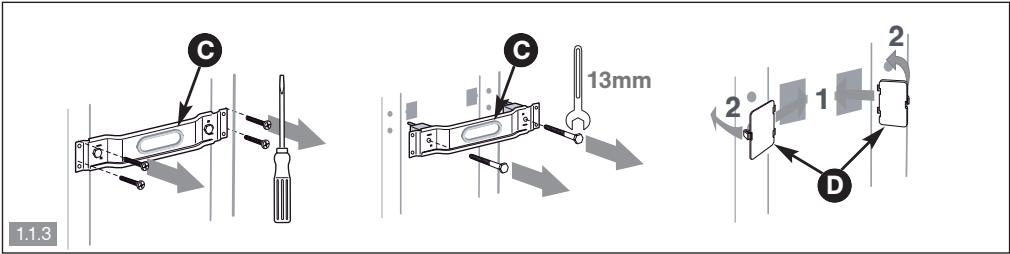

• Enlevez la traverse C et obstruez les trous avec les caches (Fig. 1.1.3).

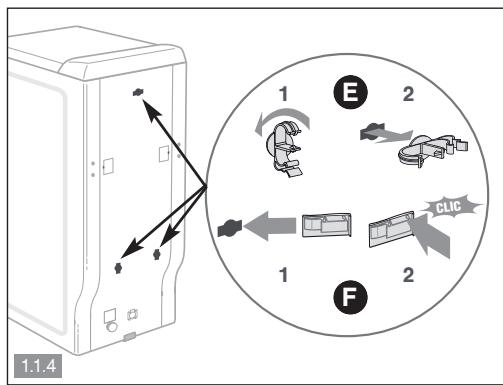

• Enlevez les 3 colliers support tuyau E, et obstruez impérativement les 3 trous à l'aide des caches (Fig. 1.1.4).

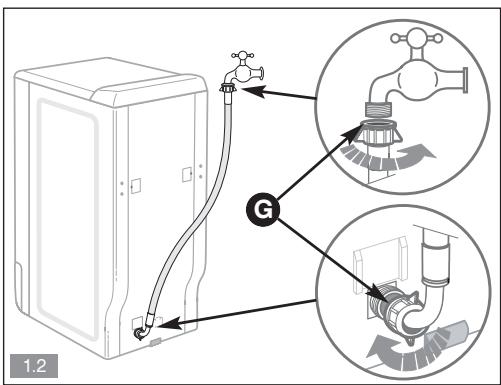

1.2 - Raccordement à la canalisation d'eau (fig. 1.2)

Branchez le tuyau d'alimentation avec ses joints neufs sur le raccord situé à l'arrière du lave-linge et sur votre robinet muni d'un embout filtré Ø 20x27.

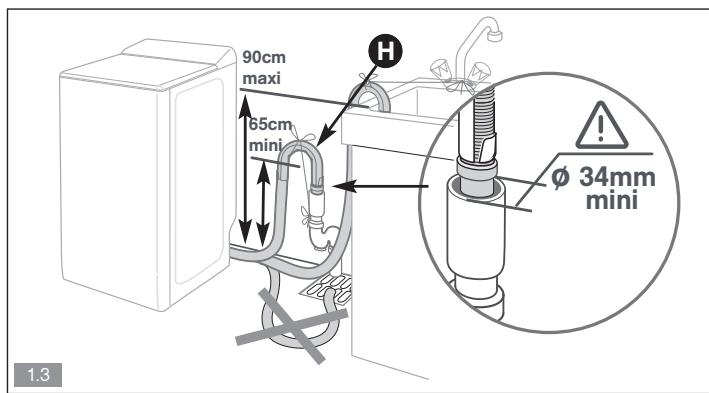

1.3 - Évacuation (fig. 1.3)

Positionnez le tuyau de vidange, muni de sa crosse, en veillant à bien respecter les indications du

croquis et notamment en veillant à ce que le raccordement ne soit pas étanche : laisser un libre passage à l'air entre le tuyau de vidange et le conduit d'évacuation, afin d'éviter tout refoulement d'eau usées dans la machine et toutes mauvaises odeurs.

1.4 - Mise à niveau (fig. 1.4)

L'appareil doit impérativement être installé sur un sol horizontal. Si nécessaire, et s'il est équipé de pieds régables situés à l'avant de l'appareil, stabilissez votre lave-linge en les mettant à niveau. S'il est équipé de roulettes escamotables, il peut être déplacé, en tirant à fond vers la gauche le levier situé en bas de l'appareil.

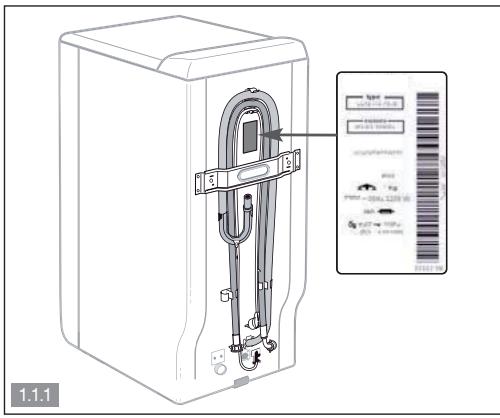

1.5 - Raccordement électrique (fig. 1.1.1)

Veillez à bien respecter les indications figurant sur la plaque signalétique de l'appareil.

1.6 - Nettoyage prealable

Après installation, il est indispensable de procéder à un nettoyage préalable de votre lave-linge en programmant un cycle coton 90°C sans linge et avec une demi-dose de détergent.

Recommandations :

• Avant d'introduire du linge, triez selon la couleur, le degré de salissure et le type de textile. Videz les poches, fermez les fermétures à glissières, enlevez les crochets des voilages, placez les petites pièces de linge dans un filet de lavage.
• Retirez les boutons mal cousus, les épingles et les agrafes.
• Nouez les ceintures, les rubans de tabliers, etc.

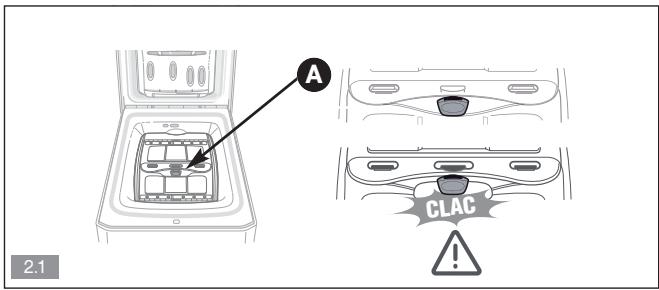

2.1 - Chargement de votre LINGE (fig. 2.1)

Actionnez la poignée de couvercle et ouvrez le tambour en appuyant sur le pouvoir A

Après introduction du linge, assurez-vous de la bonne fermeture du tambour. Vérifiez que le ré du pouvoir est bien visible.

2.2 - Produits lessiviels et additifs (fig. 2.2)

La boîte à produits compte 4 compartiments :

1 prélavage (poudre), ① lavage (poudre ou liquide), assouplissant, javel.

• Utilisez des détergents certifiés pour lave-linge à usage domestique.
• Ne pas utiliser de lessive liquide avec le cycle pré-lavage et/ou départ différé. La javel concentrée doit être impérativement diluée.
• Ne pas dépasser le niveau MAX.

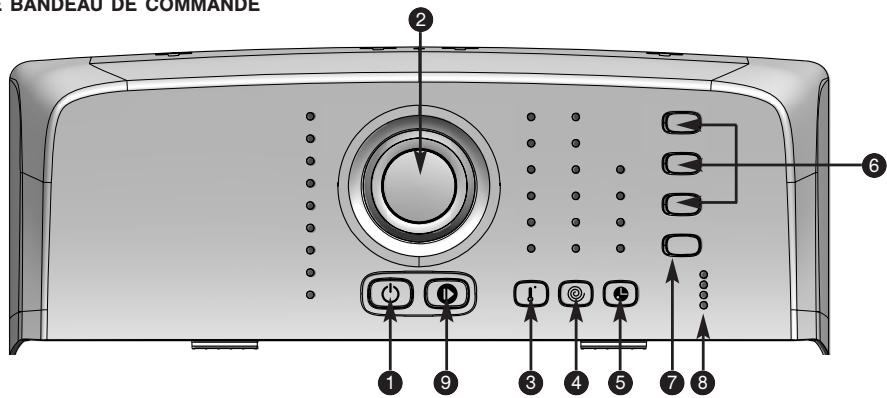

3.1 - Le bandeau de commande

Marche/Arrêt

4 Sélection de la vitesse d'essorage

7 Favori

2 Selecteur

5 Sélection du départ différé

8 Déroulement du cycle

3 Sélection de la température

6 Options

9 Départ/Pause

Mise en MARCHE de l'appareil

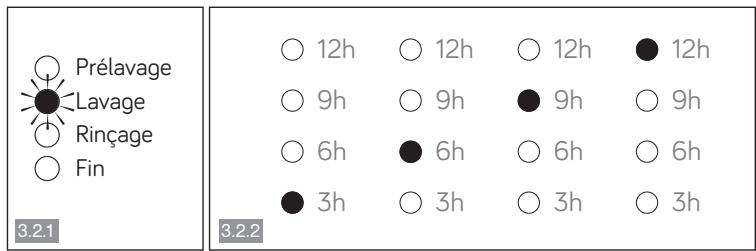

Appuyez sur la touche «Marche/Arrêt» 1. Le voyant «Déroulement du cycle» ⑧ clignote (Fig. 3.2.1) pour vous indiquer que vous êtes en mode sélection. Si vous le souhaitez, vous pouvez à l'aide du sélecteur ② modifier votre programme. La machine affiche la température et la vitesse d'essorage les mistrés. Si vous le souhaitez à l'aide de la touche ③ vous pouvez modifier la température, à l'aide de la touche ④ la vitesse d'essorage, et désirir d'eventuelles options à l'aide des touches ⑥.

Un bip d'alerte vous indiquera les sélections incompatibles avec votre programme.

Appuyez sur la touche «Départ/Pause» pour lancer votre programme. Le voyant «Déroulement du cycle» devient fixe. Les voyants de la machine vous indiquent dans quelle phase se trouve le cycle.

Départ différé d'un programme

Vous pouvez choisir de différer le départ du cycle en vous servant de la touche 5. Par appuis successifs, vous pouvez retarder le départ du cycle de 3, 6, 9 ou 12heues. Validez en appuyant sur la touche Départ/Pause. Les voyants de déroulement du cycle clignoteront successivement pour vous indiquer que votre programme est bien pris en compte. Les leds clignoteront successivement toutes les trois heures jusqu'à ce que votre cycle démarre réellement (fig3.2.2).

METTRE Ou enlever une piece pendant le LAVAGE (impossible pendant i'essorage)

Faites un appui long sur la touche «Départ/Pause» pour interrompre le programme. Le voyant déroulement du cycle clignote.

Mettez ou enlevez la ou les pièces de textile.

Le temps de déverrouillage du couvercle dépend de la température intérieure de la machine et peut prendre, pour des raisons de sécurité, plusieurs minutes.

Appuyez sur la touche «Départ/Pause» ⑨ pour relancer le programme. Le déroulement du cycle ⑧ est fixe.

Nota: Si vous avez choisi un départ différé, vous pouvez accéder instantanément au tambour pendant la phase précédant le départ du cycle de lavage.

Faites un appui long sur la touche «Marche/Arrêt» 1

Tous les voyants s'éteignent.

Cette opération peut se faire à tout moment, pendant le cycle ou pendant la programmation ou même pendant une pause.

Note : Dans tous les cas, une annulation vous oblige, ensuite, à tout reprogrammer depuis le début (voir paragraphe 3.2).

Information :

En cas de coupure de courant, votre cycle redémarrera automatiquement lors du retour de l'alimentation, là où il s'était arrêté.

Fin du LAVAGE

Le voyant “Fin” s'allume fixe et un bip indique la fin du programme. Ce voyant s'eteindra automatiquement au bout de 5 minutes maximum afin d'économiser l'énergie en mode veille.

Ouvrez le couvercle et retirez votre linge.

Certains modèles positionnent automatiquement leur tambour ouverture en haut pour faciliter l'accès au linge. Cette opération dure au maximum 3 minutes.

Faites un appui long sur la touche «Marche/Arrêt» ① pour éteindre votre lave-linge.

Programme quotidien

Programme à 40°C pour laver en 39 minutes, 3kg maximum de coton ou de linge mixte normalement sale, en garantissant un résultat de lavage parfait.

Programme RAPIDE 25 minutes

Programme à 30°C pour laver en 25 minutes, 2,5 kg maximum de coton ou de linge mixte peu sale.

Important: Pour ce programme, les doses de lessive doivent être réduites de moitié.

Programme délicat / LAINE

Programme avec cadence de brassage et essorage adaptés à la nature de ces textiles.

Ce programme permet, également, de laver les textiles signalés comme lavables à la main, à condition de sélectionner la température «froid» (2).

Programme DRAPS

Cycle intensif pour un lavage en profondeur et rincage renforcé. Option rincage plus forcée.

OPTION Ringage +

Ajoute un rinçage. Reconnaissance pour les peaux sensibles.

OPTION Prelavage

Pour ôter terre, sable, sang... elle permet d'enchaîner ensuite le lavage dans de l'eau propre.

Il est nécessaire d'introduire également du détergent (lessive poudre uniquement) dans le compartiment prélavage ① de la boîte à pro-Fig.2.2).

OPTION Couleurs foncees

Permet à votre lave-linge de prendre soin de votre linge de couleurs foncées et d'éviter les plis et les marques blanches.

Grâce à cette fonction vous pouvez enregistrer votre programme favori et le rappeler lors de la mise en marche de votre appareil par un simple appui sur cette touche.

Pour enregistrer votre programme favori : CHOISSEZ votre programme, votre température, votre essorage ainsi que vos options eventuelles. Mémore ce réglage par un appui long sur la touche ⑦. Un bip sonore vous confirmera l'enregistrement de vos réglages.

Fonction ARRET CUVE PLEINE

Cette fonction permet de retirer du linge de votre machine avant la phase d'essorage ou de différer cette phase d'essorage. Ceci permet au linge de rester dans l'eau afin d'éviter le froissage.

Lorsque la machine est arrêtée cuve pleine, le voyant «Arrêt cuve pleine» et la LED d'avancement «Rinçage» clignotent (Fig. 3.2.3).

Ensuite, vous pouvez faire une vidange seule (position « @ ») ou sélectionner une autre vitesse d'essorage. Le programme se terminera automatiquement.

Cette fonction, pour du linge très délicat, permet de passer à la vidange du lave-linge en supprimant l'essorage.

Tableau de programmes							©	©
Programmes	Température (°C)	Charge maximale de linge sec	Durée du cycle (*)	Rinçage +	Préavage	Couleurs fonçées	Égoutage	Arrêt cuve plene
COTON / ÉPONGE	Froid - 90	6,0 kg	1h50 - 2h10	●	●	●	●	●
COTON ECO	40 - 60	6,0 kg	2h20 - 3h20				●	●
MIXTE - Synthétique - Fibres mélangées	Froid - 60	2,5 kg	1h20	●	●	●	●	●
DÉLICAT / LAINE	Froid - 40	1,5 kg	36 min	●			●	●
Programmes spéciaux
Quotidien	Froid - 40	3,0 kg	39 min	●			●	●
Rapide 25 minutes	Froid - 40	2,5 kg	25 min				●	●
Draps	Froid - 90	6,0 kg	2h15	●	●	●	●	●
Programmes particuliers
Rinçage / Essorage	-	-	19 min				●	●
Essorage seul	-	-	10 min				●

Programmes pour les ESSAIS SELON règlement délégué (UE) n°1061/2010

• Programme coton standard à 60°C : Coton ECO 60^ - sans option - essorage maxi.
• Programme coton standard à 40°C : Coton ECO 40^ - sans option - essorage maxi.

Les temps de cycles sont disponibles pour une valeur moyenne «sans option» et peuvent varier en fonction de la charge de linge, de la température...

• Si vous faites un programme avec «Rincage +», vous devez ajouter 17 minutes.
• Si vous faites un programme avec «Prélavage», vous devez ajouter de 18 à 25 minutes.

4.1 - Pour éviter les mauvaises ODEURS

Respectez les consignes d'installation du tuyau d'évacuation indiquées au paragraphe 1.3, laissez le couvercle ouvert en fin de cycle. Procédez une fois par mois à un cycle à vide avec lessive à 60°C ou 90°C.

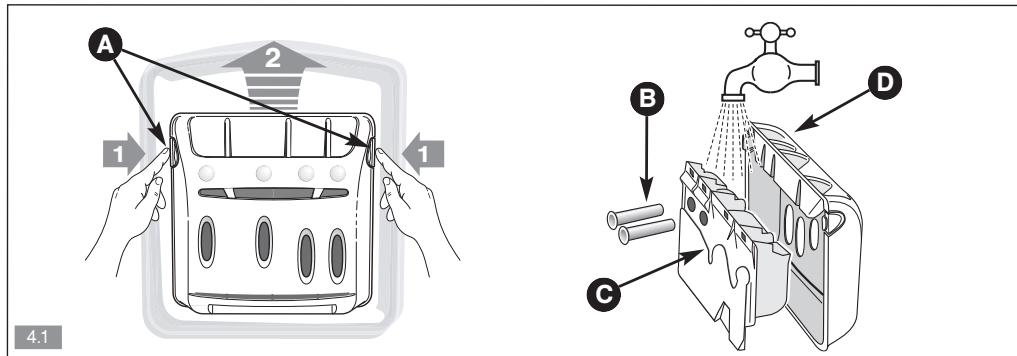

4.2 - Boite à produits (fig. 4.1)

Rincez le tout sous le robinet.

• Remontez tous les éléments de la boîte, puis remettez l'ensemble à sa place sous le couvercle de la machine.

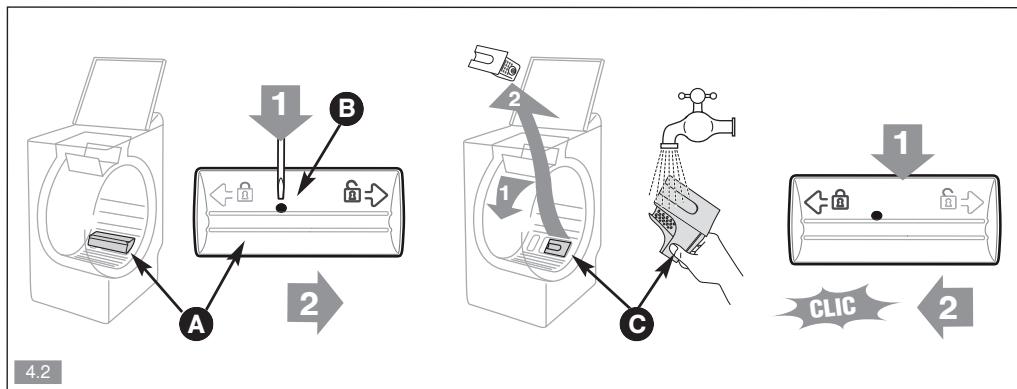

4.3 - Filtre de POMPE (fig. 4.2)

• Déverrouillez la piece A au fond du tambour en appuyant avec un crayon dans le trou B en la poussant vers la droite.
• Faire tourner le tambour vers l'avant.
• Retirez le filtre de pompe, enlevez les objets se trouvant éventuellement à l'intérieur et rincez-le sous le robinet.
• Repositionnez les deux pièces C et A.
• Poussez la pièce A vers la gauche jusqu'à ce qu'elle soit bien encliquetée.

4.4-CARROSSEIRE

Ne pas utiliser de produits ou d'éponges abrasifs. Utilisez du savon liquide. Séchez avec un linge doux.

Des incidents peuvent survenir lors de l'utilisation de votre lave-linge :

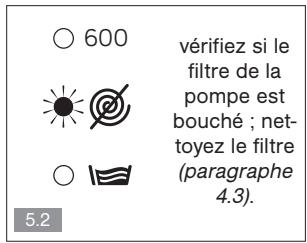

Si les voyants de vitesse clignotent accompagnés d'un bip alarme, avant d'appeler votre Service-Apres-Vente :

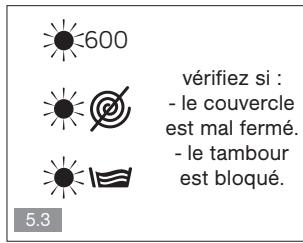

Si un autre voyant de vitesse que ceux représentés ci-dessus clignote, contactez le Service-Apres-Vente en lui indiquant le ou les voyants allumés afin de lui faciliter la tâche.

Voici quelques points à vérifier :

Problèmes :	Causes / Remèdes :
Le lave-linge ne démarre pas :	- L'appareil n'est pas branché ou il y a une coupure de courant électrique. - Vous n'avez pas appuyé sur la touche «Départ/Pause» 9 . - Vous avez programmé un départ différé. - Voir anomalies 5.1 et 5.3.
Le linge est mal ou pas essoré :	- Vous avez sélectionné un programme sans essorage ou à essorage limité. - La sécurité d'essorage a détecté une mauvaise répartition du linge dans le tambour : dépliez le linge etprogrammez un nouvel essorage. - Vérifiéz la hauteur de la crosse de vidange H (Fig.1.3).
Une flaque d'eau apparait au sol :	Retirrez avant tout la fiche de courant et fermez l'acciviée d'eau. - Vérifiéz la présence des joints ⑤ ainsi que le serrage des rac-cords du tuyau d'alimentation (Fig.1.2). - Vérifiéz le bon positionnement de la crosse de vidange H (Fig.1.3).
Fortes vibrations à l'essorage :	- Le lave-linge est mal débridé (Fig.1.1.3) . - Le sol n'est pas horizontal (paragraphe 1.4).
Le lave-linge ne vidange pas :	- Vous avez programmé un «Arrêt cuve pleine». - Le tuyau de vidange est pié ou écrasé (Fig.1.3). - Voir anomalie 5.2.
Le couvercle ne s'ouvre pas :	- Le programme n'est pas encore terminé. - Attendez que la température interieure de la machine diminue.
Le tambour est bloqué :	- Si vous poupez y accéder, vérifiéz qu'une petitepiece de linge ne soit pas passée entre la cuve et le tambour, en retardant la piece A du fond du tambour (Fig.4.2). - Voir anomalie 5.3.
Les portillons du tambour s'ouvrent trop lentement (pour les machines équipées de portillons à ouverture douce) :	- Notre machine n'a pas fonctionné depuis longtemps. - Elle est située dans un local trop froid. - Des résidus de dessive (poudre)Bloquent les charnières. - dans tous les cas, tout rentre dans l'ordre après la première ouverte.
A la fin du programme tous les voyants sont éteints :	- Afin d'économiser l'énergie les voyageurs s'éteignent automati-quemment au bout de 5 minutes maximum après la fin de votre programme. Un simple appui sur n'importequelle touche remet en fonctionnementVote affichage.

6 - Informations relatives au règlement UE 1015/2010

Conformément au règlement UE 1015/2010, vous trouvez ci-après des informations complémentaires sur le produit. Leur motif : des directives sur les économies d'énergie auxquelles tous les appareils vendus dans l'UE doivent se conformer.

Humidité résiduelle du linge

Pour connaître la classe d'efficacité d'essorage de votre appareil, consultez son label énergétique fourni avec celui-ci et reportez-vous au tableau ci-dessous :

Classe d'efficacité d'essorage	Humidité résiduelle D en %
A (très haute efficacité)	D < 45
B	45 ≤ D < 54
C	54 ≤ D < 63
D	63 ≤ D < 72
E	72 ≤ D < 81

Programmes pour les essais selon réglement délégué (UE) 1061/2010

Ces programmes conviennent pour nettoyer les textiles en coton normalement sales, et sont les plus efficaces en ce qui concerne les consommations conjointes d'énergie et d'eau.

Charge maximale de linge sec (6 kg)
Programme (*)	kWh	litres	min ①
COTON ECO 60°C pleine charge	0.79	49	205
COTON ECO 60°C 1/2 charge	0.50	32	123
COTON ECO 40°C 1/2 charge	0.44	32	120

(Programme sans option, essorage maxi. Pour des raisons d'économie d'énergie, la température de lavage réelle peut différer de la température de programme indiquée.)

Consommation d'électricité en mode arrêt et laissé sur marche

Mode arrêt :

0,47 W

Mode laissé sur marche :

0,47 W

Choix de la BONNE lessive

Le symbole d'entretien du linge définit le bon choix de lessive, de la bonne température et du traitement ajusté du linge.

Type de textile	Programme	Produit lessiviel
Linge blanc en coton	Coton Temp. ≤ 90°C	Lessive avec produit blanchissant
Linge couleur en lin ou en coton	Coton Temp. ≤ 60°C	Lessive couleur sans produit blancheissant
Synthétiques	Synthétiques Temp. ≤ 60°C	Lessive couleur/délicut
Textiles délicats	Délicut/Soie Temp. ≤ 40°C	Lessive pour linge délicat
Laine	Laine Temp. ≤ 30°C	Lessive pour lainages

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de votre appareil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique (Fig.1.1.1).

Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au :

09 69 39 25 25 + prix appel

Pièces d'origine :

Lors d'une intervention, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.

Pour en savoir plus sur nos produits ou nous contacter, vous pouvez : consulter notre site :

www.vedette.com

nous écrire à l'adresse postale suivante :

Service Consommateurs VEDETTE

5 avenue des Béthunes

CS69526 SAINT OUEN L'AUMONE

95060 CERGY PONTOISE CEDEX

Nous appeler du lundi au vendredi de 8h30 à 18h00 au :

0 892 02 88 02 Service 0,50 €/min + prix appel

Service fourni par Brandt France, S. A. S au capital social de 100.000.000 euros

RCS Nanterre 801 250 531

NOTES
