SRC01G - Interface CONCEPTRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte d'extension PCI Express
Marque	Conceptronic
Modèle	SRC01G
Catégorie	Interface série
Interface hôte	PCI Express
Ports série	2 ports RS-232
Dimensions (approx.)	120 x 65 x 20 mm
Poids (approx.)	80 g
Alimentation	Via le bus PCI Express
Systèmes d'exploitation supportés	Windows, Linux (pilotes inclus)
Contenu du coffret	Carte PCIe, CD-ROM de pilotes, guide rapide multilingue
Installation	Insérer dans un slot PCIe libre, installer les pilotes depuis le CD
Fonctions principales	Extension de 2 ports série pour communication avec périphériques RS-232
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter les liquides
Sécurité	Débrancher l'alimentation avant installation, respecter les précautions anti-statiques
Pièces détachées et réparabilité	Non réparable, remplacer la carte en cas de panne
Informations générales	Carte fiable pour ajouter des ports série à un ordinateur de bureau

FOIRE AUX QUESTIONS - SRC01G CONCEPTRONIC

Quels systèmes d'exploitation sont compatibles avec la carte Conceptronic SRC01G ?

La carte est compatible avec Windows et Linux. Les pilotes sont fournis sur le CD-ROM inclus.

Comment installer la carte PCIe SRC01G ?

Éteignez l'ordinateur, débranchez l'alimentation, ouvrez le boîtier, insérez la carte dans un slot PCIe libre, fixez-la avec la vis, refermez le boîtier et allumez l'ordinateur. Insérez ensuite le CD et installez les pilotes.

Pourquoi mon ordinateur ne détecte-t-il pas la carte ?

Vérifiez que la carte est correctement enfoncée dans le slot PCIe. Assurez-vous que les pilotes sont installés. Essayez de redémarrer l'ordinateur.

Comment configurer les ports série après installation ?

Après installation des pilotes, les ports apparaissent dans le Gestionnaire de périphériques sous 'Ports COM et LPT'. Vous pouvez y modifier les paramètres comme le débit en bauds.

La carte SRC01G est-elle compatible avec des périphériques industriels ?

Oui, les ports RS-232 sont standard et compatibles avec de nombreux périphériques industriels comme les lecteurs de codes-barres, balances, etc.

Puis-je utiliser la carte sur un ordinateur portable ?

Non, cette carte est au format PCI Express interne conçue pour les ordinateurs de bureau. Pour un portable, utilisez un adaptateur USB-série.

Comment savoir si le pilote est correctement installé ?

Dans le Gestionnaire de périphériques, les ports doivent apparaître sans point d'exclamation jaune. Vous pouvez aussi ouvrir le Gestionnaire de périphériques et vérifier la présence de 'Conceptronic SRC01G'.

Que faire si le CD-ROM est perdu ou endommagé ?

Vous pouvez télécharger les pilotes depuis le site officiel de Conceptronic ou utiliser des pilotes génériques pour chipset série PCIe (par exemple, pilotes PL2303 ou FTDI).

La carte supporte-t-elle le hot-plug ?

Non, les cartes PCI Express internes ne supportent pas le hot-plug. L'ordinateur doit être éteint pour installer ou retirer la carte.

Comment puis-je tester les ports série ?

Vous pouvez utiliser un logiciel de terminal série (comme HyperTerminal ou PuTTY) en connectant un périphérique ou en bouclant les broches TX et RX pour un test local.

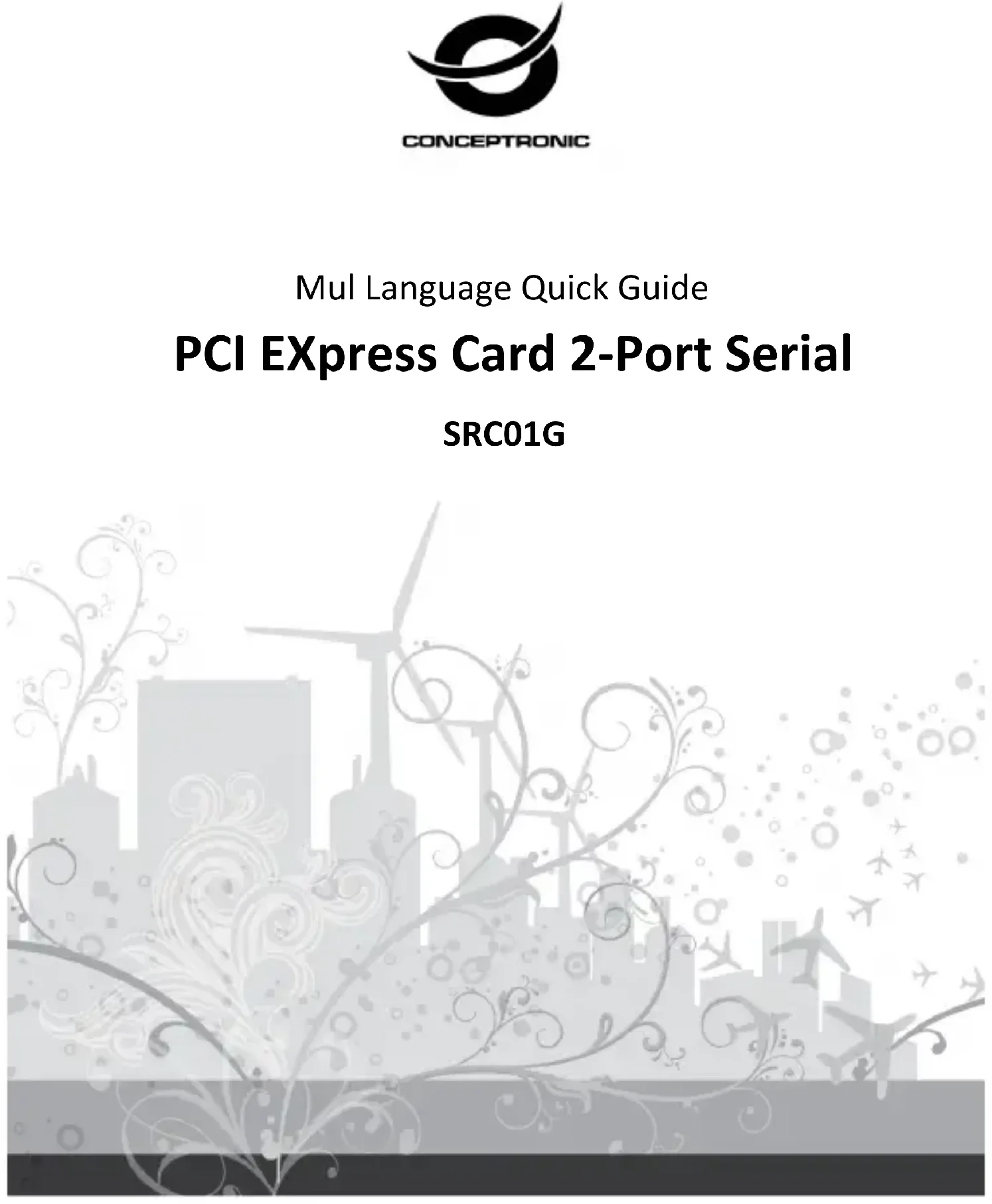

MODE D'EMPLOI SRC01G CONCEPTRONIC

1. Contenu du Coffret

• Carte PCI Express 2 ports série de Conceptronic
  • CD-ROM du produit
  • Le présent guide rapide en plusieurs langues

2. Installation et Utilisation

• Allumez l'alimentation de votre ordinateur.
- Débranchez le cordon d'alimentation et enlevez le capot de votre ordinateur.
- Retirez le cache du slot d'un emplacement PCIe disponible.
- Pour installer la carte, alignez soigneusement le connecteur bus de la carte avec le slot PCIe sélectionné sur la carte mère. Enfoncez la carte fermement.
- Remettez en place la vis du cache du slot pour fixer la carte.
- Remettez en place le capot de l'ordinateur, puis rebranchez le cordon d'alimentation.

Votre ordinateur affiche l' "Assistant de nouveau matériel" sur votre écran. Vous pouvez ignorer cet "Assistant de nouveau matériel" en cliquant sur "Annuler".

• Insérez le CD-ROM dans le lecteur optique de votre ordinateur. L'option AutoPlay s'affiche automatiquement. Cliquez sur "Run Autorun.exe" pour démarrer le menu autorun.
• Sélectionnez "Installer les pilotes" et suivez les instructions sur l'écran pour installer les pilotes requis pour la carte PCIe série.
• Lorsque l'installation du pilote est terminée, redémarrez votre ordinateur pour vous assurer que les pilotes sont correctement chargés.

Conceptronic SRC01G
