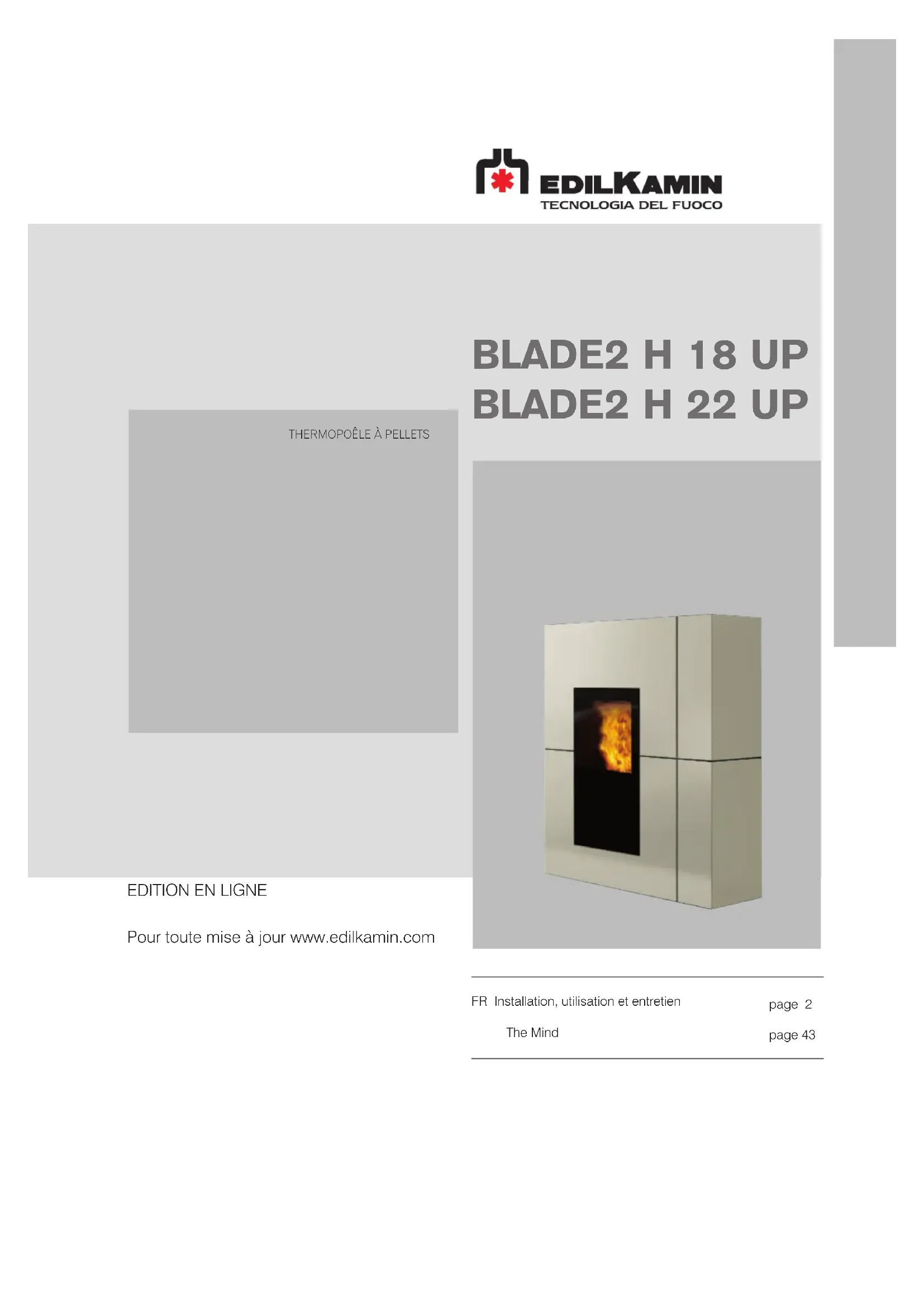

MODE D'EMPLOI BLADE2 H 18 UP EDILKAMIN

Pour toute mise à jour www.edilkamin.com

FR Installation, utilisation et entretien

The Mind

page 2

page 43

Édition trauduite de la langue originelle italienne

EDILKAMIN S.p.A. ayant son siège social Via Vincenzo Monti 8 - 20154 Milan - Code Fiscal et N° TVA 00192220192

Déclare sous sa propre responsabilité que : Les poêles à granulés ci-dessous sont conformes à la réglementation UE 305/2011 et à la norme européenne harmonisée EN 14785:2006

POÊLES À GRANULÉS, marque commerciale EDILKAMIN, dénommés BLADE2 H 18 UP BLADE2 H 22 UP

N° de SÉRIE : Réf. Plaque signalétique BLADE2H18 UP Déclaration de performance (DoP - EKn°218) BLADE2H22 UP Déclaration de performance (DoP - EKn°219)

La société déclare en outre que : les poêles à granulés de bois susmentionnés respectent les exigences des directives européennes suivantes : 2014/35/UE - Directive basse tension 2014/30/UE - Directive compatibilité électromagnétique 2011/65/UE - Directive RoHS 2009/125/UE - Écoconception 2010/30/UE - Étiquetage

Madame/Monsieur,

Nous vous remercions et nous vous félicitons d'avoir choisi notre produit. Avant de l'utiliser, lisez attentivement ce manuel, afin de profiter pleinement et en toute sécurité de toutes les prestations offertes par le produit.

Ce manuel fait partie intégrante du produit. Conservez le manuel pendant toute la durée de vie du produit. En cas de perte, demandez-en une copie au revendeur ou téléchargez-la sur le site www.edilkamin.com.

Destinataires de ce manuel

Cette notice s'adresse :

• à ceux qui utilisent le produit à leur domicile (« UTILISATEUR »);
• au technicien qui installe le produit (« INSTALLATEUR »).
  Le destinataire de la page est indiqué dans une bande en bas de page (UTILISATEUR ou INSTALLATEUR).

Notes générales

Après avoir déballé le produit, contrôlez que le contenu est intact et complet.

En cas d'anomalie, contactez immédiatement le revendeur auprès duquel l'achat a été effectué, et remettez-lui une copie du certificat de garantie et de la facture.

Le dimensionnement, l'installation, l'entretien et l'utilisation de l'appareil doivent être conformes aux législations locales et nationales, ainsi qu'aux normes européennes.

Pour l'installation et pour tout aspect non expressément mentionné, reportez-vous aux réglementations locales en vigueur dans chaque pays.

Les schémas figurant dans ce manuel sont indicatifs : par conséquent, ils ne se réfèrent pas strictement au produit spécifique et ne sont en aucun cas contractuels.

SIGNIFICATION DES SYMBOLES

Les symboles suivants sont utilisés à l'intérieur de ce manuel :

ATTENTION :

Il est nécessaire d'avoir lu attentivement et bien compris le message dont il s'agit, car le non-respect de son contenu peut endommager sérieusement le produit et mettre en danger la sécurité des personnes qui l'utilisent.

INFORMATIONS :

Le non-respect des consignes compromet l'utilisation du produit.

SÉQUENCE OPÉRATIONNELLE :

suivre les instructions relatives aux procédures à respecter pour les opérations décrites.

Identification du produit et garantie.

Le produit est identifié de manière unique par un numéro, le numéro de série (coupon de contrôle), qui se trouve :

- sur le certificat de garantie ;

- sur la plaque CE.

Nous vous demandons de conserver :

• le certificat de garantie que vous avez trouvé dans le produit
• la preuve d'achat que le revendeur vous a remise
• la déclaration de conformité (ou les documents requis dans le pays d'installation) que l'installateur vous a remise.

Les conditions de garantie sont indiquées dans le certificat de garantie placé dans le produit et sur le site www.edilkamin.com

EDILKAMIN CERTIFICATO DI GARANZIA

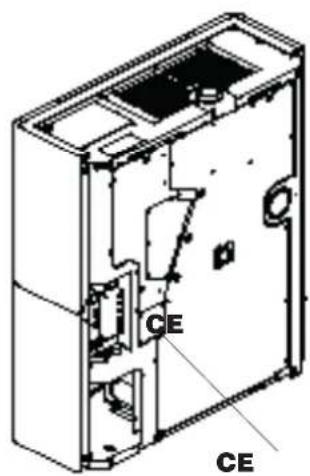

Plaque CE

CE CE

• Le produit n'a pas été conçu pour être utilisé par des personnes, y-compris les enfants, dont les capacités physiques, sensorielles ou mentales sont réduites.
• Le produit n'a pas été conçu pour cuisiner.
• Le produit a été conçu pour brûler des granulés de bois de catégorie A1 conformément à la norme UNI EN ISO 17225-2, selon les quantités et des modalités décrites dans cette notice.
• Le produit a été conçu pour un usage interne et dans des milieux exposés à un taux d'humidité normal.
• Conserver le produit dans un lieu sec, à l'abri des intempéries.
• Pour la garantie légale et conventionnelle, se référer au certificat de garantie inclus dans le produit : à noter qu'Edilkamin et le revendeur ne sauraient être tenus responsables de dommages issus d'une installation ou d'entretiens incorrects.

Les risques mettant en danger la sécurité peuvent être causés par :

• Une installation dans des locaux inadaptés, notamment soumis au risque d'incendie. NE PAS INSTALLER DANS DES LOCAUX exposés à un risque d'incendie.
• Un contact avec le feu et les parties chaudes (ex. : verre et tuyaux). NE PAS TOUCHER LES PARTIES

CHAUDES et, lorsque le poêle est éteint mais encore chaud, toujours utiliser le .

• Un contact avec des parties électriques sous tension (internes). NE PAS ACCÉDER AUX PARTIES INTERNES SOUS TENSION. Risque d'électrocution.
• L'utilisation de produits d'allumage inappropriés (ex. : alcool). NE PAS ALLUMER NI RANIMER LA FLAMME EN PULVÉRISANT DES PRODUITS LIQUIDES OU À L'AIDE D'UN LANCE-FLAMMES. Risque de brûlure grave et de dommage matériel et corporel.

• L'utilisation d'un combustible autre que des granulés de bois. NE PAS BRÛLER DANS LE FOYER DES DÉCHETS, DES MATIÈRES PLASTIQUES OU TOUT AUTRE PRODUIT AUTRE QUE DES GRANULÉS DE BOIS. Il sera ainsi possible d'éviter de salir le produit, d'incendier le conduit de fumée et de nuire à l'environnement.

• Un nettoyage à chaud du foyer. NE PAS ASPIRER À CHAUD. Risque d'endommagement de l'aspirateur et dispersion de fumée dans la pièce.

• Un nettoyage du conduit de cheminée à l'aide de différentes substances. NE PAS EFFECTUER DE NETTOYAGES MANUELS À L'AIDE DE PRODUITS INFLAMMABLES. Risque d'incendie ou de retour de flammes.
• Un nettoyage de la vitre chaude avec des produits non adaptés. NE PAS NETTOYER LA VITRE CHAUDE AVEC DE L'EAU OU DES SUBSTANCES AUTRES QUE DES PRODUITS LAVE-VITRES RECOMMANDÉS. Risque de fissure ou de dommage irrémédiable.
• Un dépôt de matériaux inflammables sans respecter les distances de sécurité indiquées dans cette notice. NE PAS POSER DU LINGE SUR LE PRODUIT. NE PAS POSITIONNER DE SÉCHOIRS À DES DISTANCES INFÉRIEURES AUX DISTANCES DE SÉCURITÉ. Tenir toute forme de liquide inflammable à l'écart du produit. Risque d'incendie.

• Une occlusion des bouches d'aération dans la pièce ou des entrées d'air. NE PAS OBSTRUER LES BOUCHES D'AÉRATION NI BLOQUER LE CONDUIT DE FUMÉE. Risque de retour de fumée dans la pièce et, par conséquent, de dommage matériel et corporel.

• L'utilisation du produit en guise de support ou d'échelle. NE PAS MONTER SUR LE PRODUIT ET NE PAS L'UTILISER COMME APPUI. Risque de dommage matériel et corporel.

• L'utilisation du poêle avec foyer ouvert. NE PAS UTILISER LE PRODUIT AVEC LA PORTE OUVERTE.
• L'ouverture de la porte avec dispersion de matériaux incandescents. NE jeter AUCUN matériau incandescent à l'extérieur du produit. Risque d'incendie.
• L'utilisation d'eau en cas d'incendie. APPELER LES AUTORITÉS en cas d'incendie.
• Le produit ne doit jamais fonctionner sans eau dans l'installation.
• Un éventuel allumage « à sec » pourrait compromettre le fonctionnement du produit.

En cas de doutes, ne pas prendre d'initiatives individuelles mais contacter le revendeur ou l'installateur.

Lire attentivement les instructions d'utilisation de ce manuel pour la sécurité.

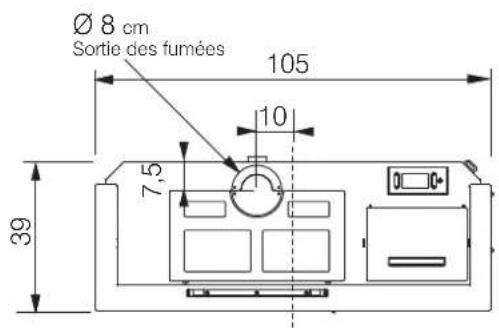

BLADE H 18-22 ACIER (cm)

∅ 8 cm
Sortie des fumées avec accessoire en option
* espace destiné à accueillir le kit hydraulique R, R2 ou RW (Blade H22). Informations dans le manuel des kits.

Ø 8 cm Sortie des fumées 105 10 7,5 39

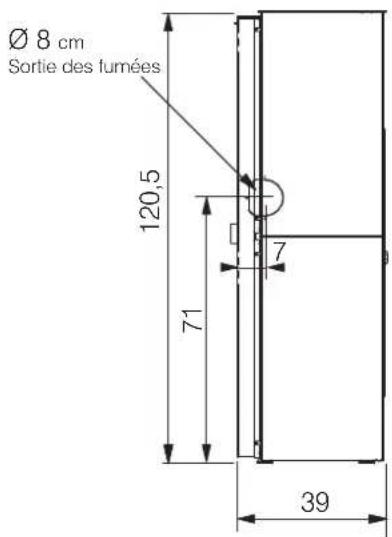

Ø 8 cm Sortie des lumées 120,5 71 7 39

Le poêle hydro est équipé de série d'une sortie des fumées supérieure female. Pour que la sortie des fumées se fasse par l'arrière ou sur le côté, un kit optionnel est disponible.

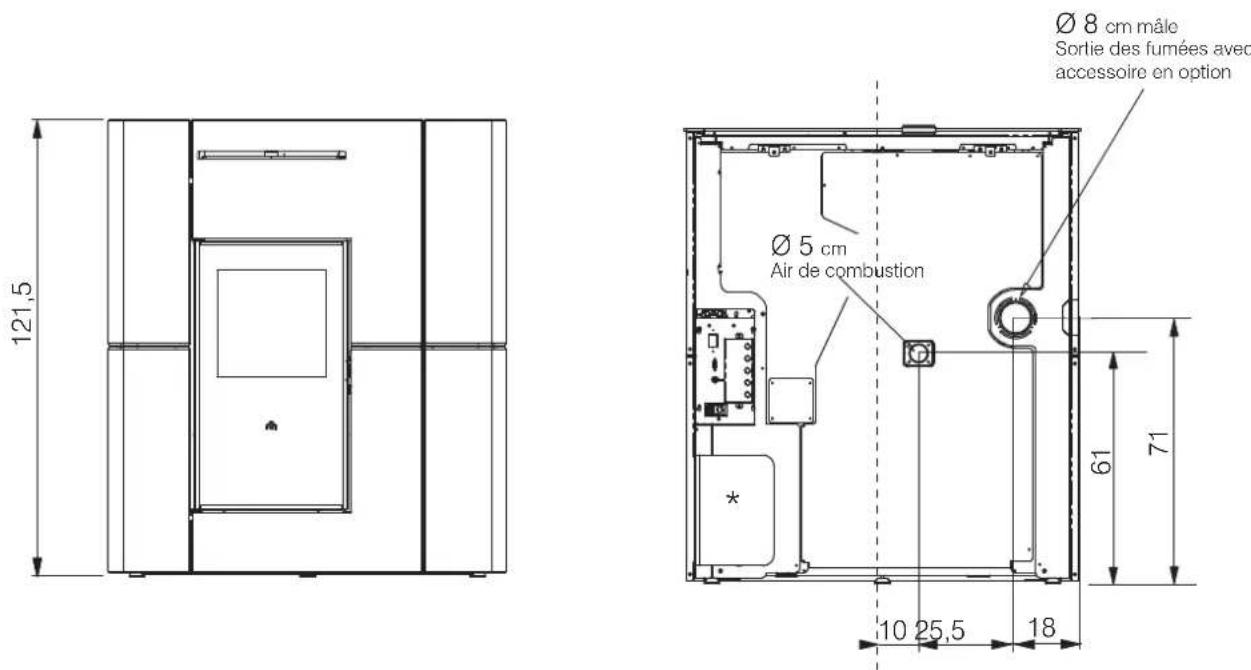

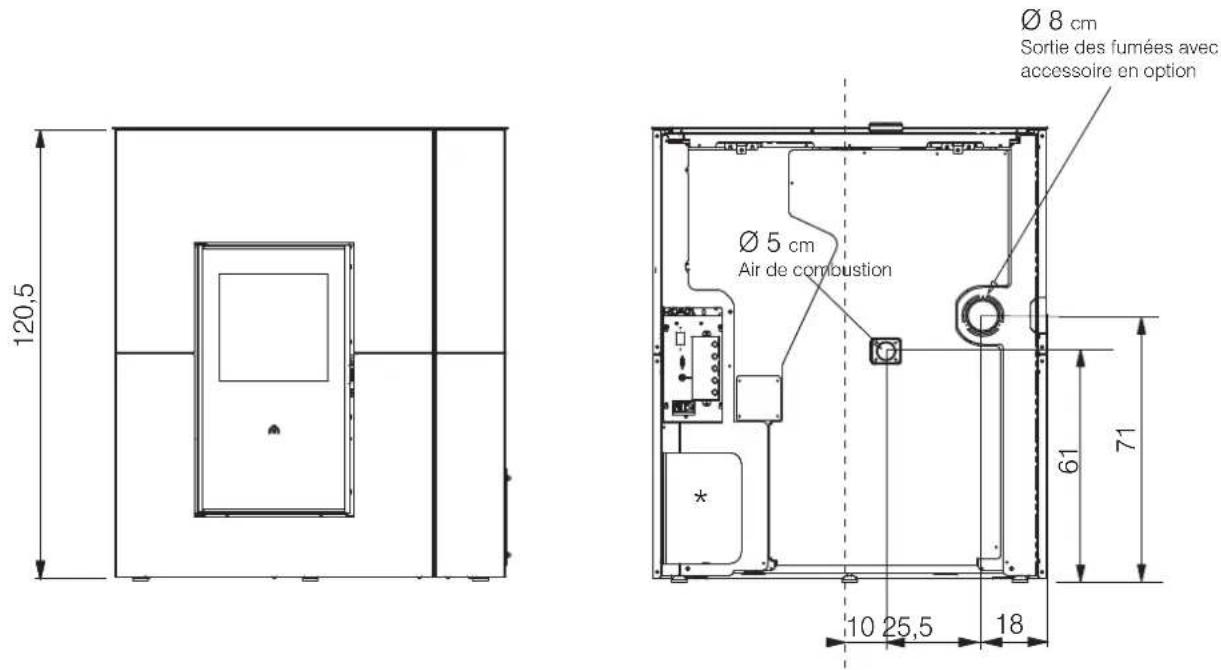

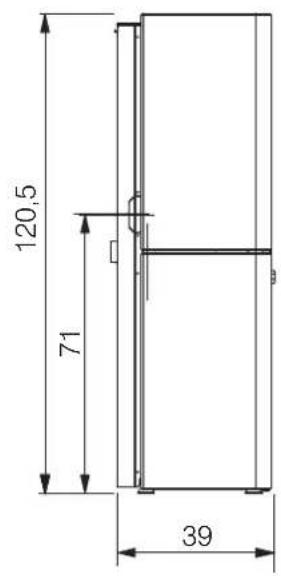

BLADE H 18-22 CÉRAMIQUE (cm)

Ø 8 cm mâle Sortie des fumées avec accessoire en option Ø 5 cm Air de combustion 121,5 61 71 10 25,5 18

* espace destiné à accueillir le kit hydraulique R, R2 ou RW (Blade H22). Informations dans le manuel des kits.

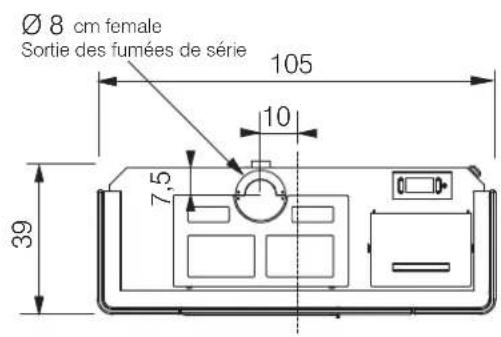

Ø 8 cm female Sortie des fumées de série 105 10 7,5 39

120,5 71 39

Le poêle hydro est équipé de série d'une sortie des fumées supérieure (female) Pour que la sortie des fumées se fasse par l'arrière, un kit optionnel est disponible. Sur la version céramique il n'y a pas de sortie par lo coté.

Selon EN 14785
	BLADE2 H 22 UP BLADE2 H 18 UP
	Puissance nominale Puissance réduite
Puissance utile 22,8 19,2 5,4 kW
Puissance de rendu à l'eau 19 15,5 4,3
Rendement 91,6 91,7 93,8 %
CO-13% O_2	94 61 31 mg/m3
Température des fumées 149 138 74 °C
Consommation combustible * 5,2 4,4 1,2	kg/h
Capacité du réservoir	30 kg
Tirage	11,8		9,8	Pa
Autonomie	6	7	25	ore
Quantité d'eau	20			I
Vase de expansione interne	8			I
Pression d'exercice maximale	3			bar
Température d'exercice maximale	90			°C
Volume chauffable**	595 500		m	3
Diamètre du conduit de cheminée (female de série; mâle en option par l'arrière)	80			mm
Diamètre du conduit de prise d'air (mâle)	50			mm
Poids avec emballage	307/259			kg
Catégories d'efficacité énergétique, selon les règlements de l'UE 2015-1186 (A++/G)	A++

* Pour le calcul de la consommation, une puissance calorifique de 4,8 kW/kg a été utilisée.
** Le volume chauffable est calculé en considérant une demande de chaleur de 33 Kcal/m³ heure.
*** L'autonomie peut varier en fonction des caractéristiques d'utilisation/d'installation/du combustible. Celle-ci ne constitue pas une obligation contractuelle, ni un motif de réclamation éventuel.
*** Des accessoires sont disponibles pour canaliser l'air chaud.
Le poêle peut aussi fonctionner en toute sécurité avec un tirage plus fort.
Un tirage excessif pourrait toutefois entraîner une extinction et/ou une diminution du rendement.

Les données ci-dessus sont indicatives et mesurées en phase de certification par l'organisme notifié.

EDILKAMIN s.p.a. se réserve le droit de modifier les produits sans aucun préavis en vue de les améliorer.

DONNÉES TECHNIQUES POUR LE DIMENSIONNEMENT DU CONDUIT DE FUMÉEqui doit quoi qu'il en soit respecter les indications de cette fiche ainsi que les normes d'installation de chaque produit
	BLADE2 H 22 UP BLADE2 H 18 UP
	Potenza Nominale Potenza Ridotta
Température de sortie des fumées sur l'évacuation	179 166 89 kW
Tirage minimum 0,01 Pa
Capacité fumées 15,5 14,2 6,7 g/s
CO2 11,6 10,5 5,9 %

CARACTÉRISTIQUES ÉLECTRIQUES
	BLADE2 H 22 UP B	BLADE2 H 18 UP
	Potenza Nominale Potenza Ridotta
Alimentation 230 Vac +/- 10% 50 Hz
Puissance absorbée 80	80	70 W
Puissance absorbée stand by	3			W
Puissance absorbée max	300			W

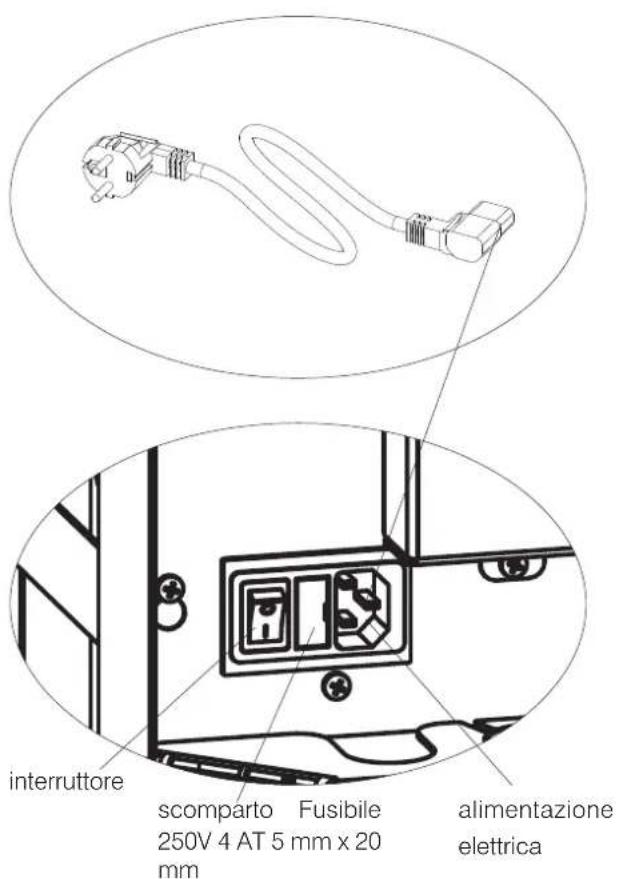

Protection	Fusibile 250v 4 AT 5 mm x 20 mm

ECODESIGN REQUIREMENTS FOR SOLID FUEL BOILERS ACCORDING TO COMMISSION REGULATION (EU) 2015/1185 AND ECOLABEL REQUIREMENTS FOR SOLID FUEL BOILERS ACCORDING TO COMMISSION REGULATION (EU) 2015/1186

EDILKAMIN – VYDA2 H 22 UP, BLADE2 H 22 UP, KIRA2 H 22 UP ITALIANA CAMINI – LAYMA2 IDRO 22

Les matériaux qui composent l'emballage ne sont ni toxiques ni nocifs et ne requièrent donc aucune procédure d'élimination particulière. Le stockage, l'élimination ou, éventuellement, le recyclage sont à la charge de l'utilisateur final conformément aux lois en vigueur en la matière.

Effectuer tout déplacement en position verticale à l'aide de moyens appropriés. Se conformer aux normes en vigueur en matière de sécurité.

Faire attention que le produit ne bascule pas.

Les dessins sont fournis à titre indicatif, ils sont utiles pour le montage mais ne se réfèrent pas toujours au modèle spécifique.

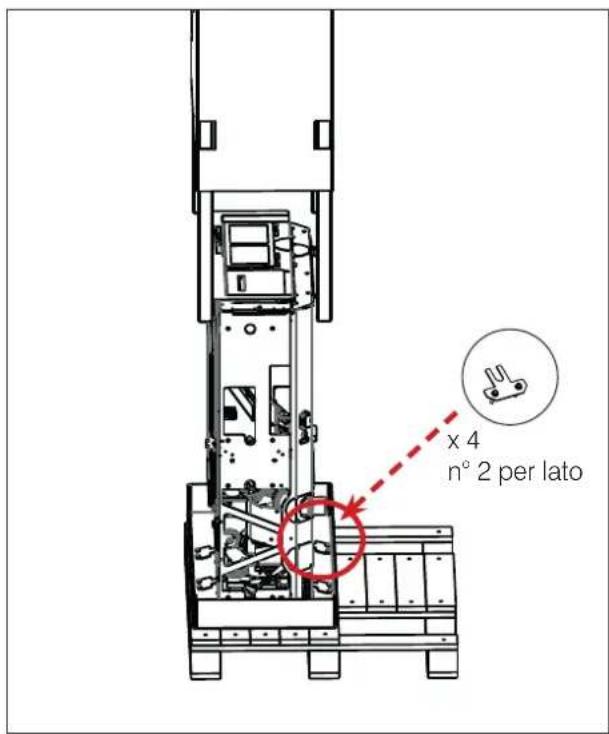

RETRAIT DE LA PALETTE

Le poêle est fixé sur la palette par quatre supports : deux à l'avant et deux à l'arrière.

Dévisser les deux vis sur chacun des supports.

Selon le pays de destination, l'emballage peut différer pour des motifs réglementaires et de transport.

Preter attention que les enfants ne touchent pas

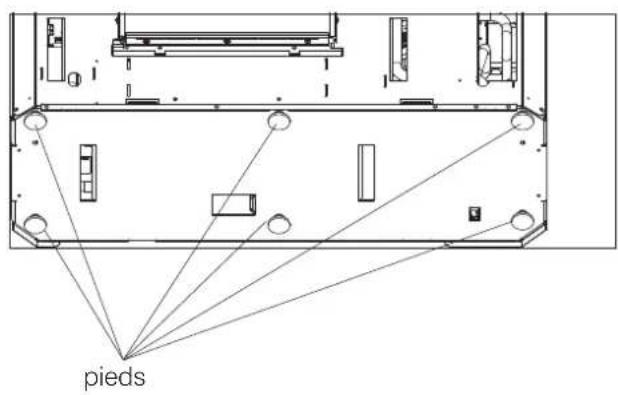

Les poêles hydro Blade H ont des pieds pour un meilleur réglage au sol.

Ils peuvent être réglés en soulevant légèrement le poêle hydro ou en utilisant un tournevis en passant par le dessus du pied.

pieds

Les dessins sont fournis à titre indicatif, ils sont utiles pour le montage mais ne se réfèrent pas toujours au modèle spécifique.

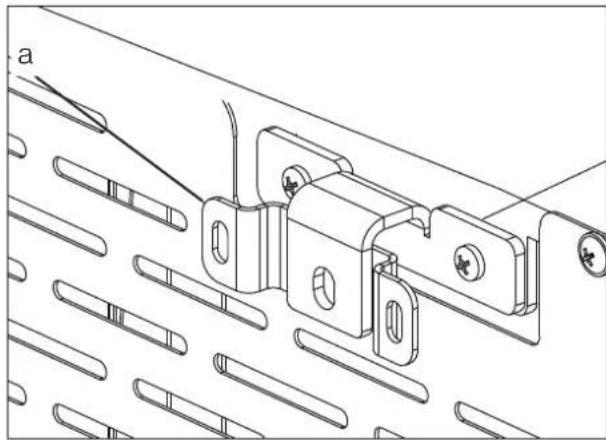

FIXATION MURALE

Fixer le poêle au mur en utilisant les équerres (a) fournies et les pattes (b) déjà montées sur le produit, ou utiliser des systèmes alternatifs qui garantissent sa stabilité.

Fixer les équerres au mur à l'aide des chevilles Fischer murales.

Blade H sont équipés d'un vase d'expansion clos.

La présence du vase intégré NE garantit PAS une protection adéquate contre les dilatations thermiques subies par l'eau de toute l'installation.

L'installateur devra donc évaluer l'éventuelle nécessité d'un vase d'expansion supplémentaire, en fonction du type d'installation employé.

TOUS LES AUTRES COMPOSANTS HYDRAULIQUES PEUVENT ÊTRE INSTALLÉS À L'INTÉRIEUR Du POÊLE HYDRO EN ACHETANT UN DES KITS EDILKAMIN OU PRÉDISPOSÉS PAR L'INSTALLATEUR.

Le raccordement d'eau dépend du type d'installation. Il existe cependant des « règles communes » :

• L'installation hydraulique doit fonctionner avec une pression comprise entre 1 et 1,5-2 bar à chaud sur un circuit en vase clos.
• NE PAS installer le poêle hydro pour remplacer un système primaire avec vase d'expansion ouvert.

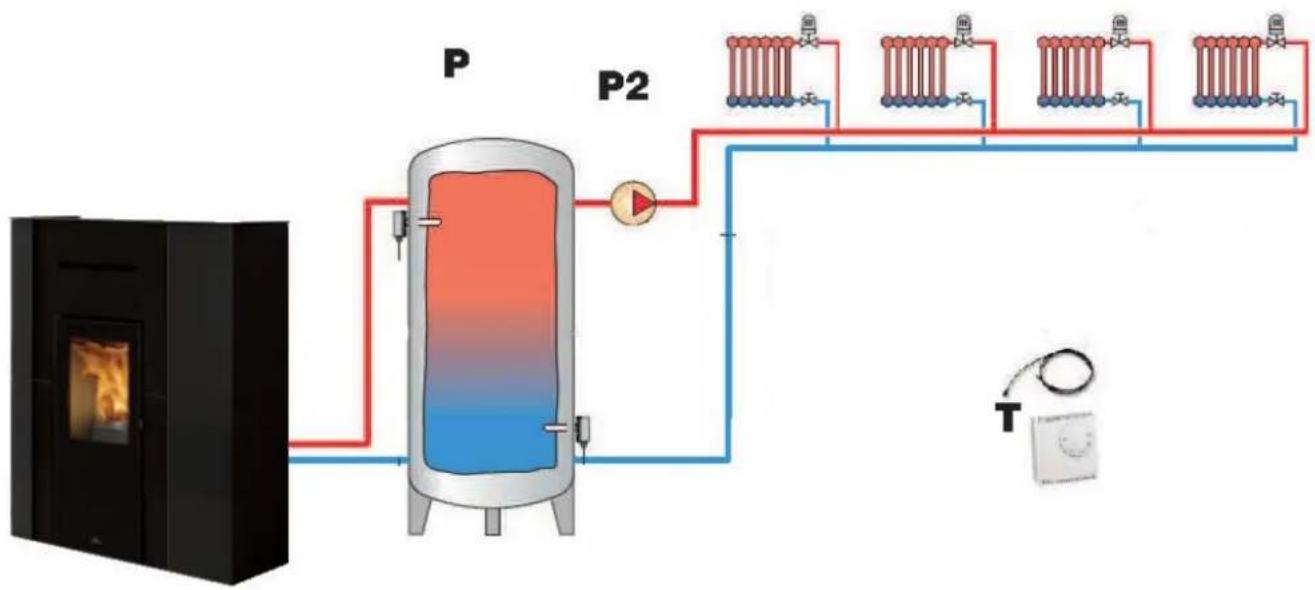

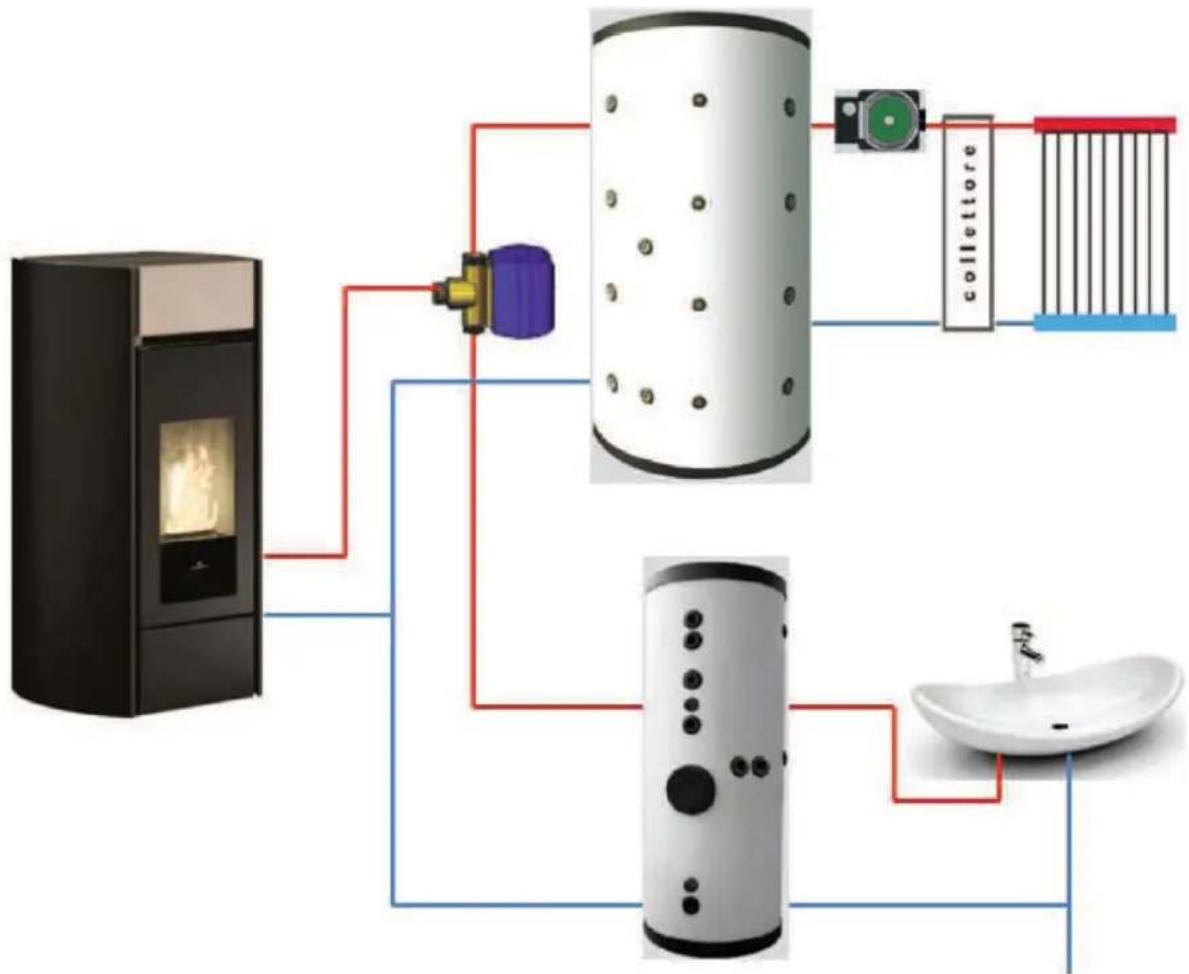

• La présence d'un ballon tampon (à accumulation inertielle) est recommandée mais n'est pas obligatoire. Sa présence a l'avantage de libérer le poêle hydro des demandes « brusques » de l'installation et de permettre l'intégration avec d'autres sources de chaleur. Il réduit les consommations et augmente l'efficacité du système. Edilkamin recommande un ballon tampon d'au moins 20 l/kW.

• La température de retour de l'eau au poêle hydro doit être supérieure à au moins 50-55°C pour éviter les phénomènes de condensation.

• Pour le chauffage des panneaux radiants à basse température, il faut un ballon tampon (puffer) (accumulation inertielle) installé comme indiqué par le fabricant des panneaux radiants.

- Le matériau utilisé dans le circuit doit être apte à résister à toute hausse de température.

- L'installateur doit évaluer en fonction du type d'eau et de l'installation si prévoir d'autres produits. En Italie, se référer à la norme UNI 8065 (traitement de l'eau dans les installations thermiques à usage civil).

- Le raccordement direct aux radiateurs empêche le bon fonctionnement à cause du diamètre réduit des tubes de ces derniers.

Les techniciens ont à disposition les gabarit à l'échelle 1: 1.

Edilkamin propose des kits internes (en option).

KIT R

Pour une installation sans production d'eau chaude sanitaire instantanée.

KIT R2

Pour une installation sans production d'eau chaude sanitaire instantanée avec séparateur de l'installation.

KIT RW (pour Blade H 22)

Pour une installation avec production d'eau chaude sanitaire instantanée. Recommandé uniquement pour les modèles de 22 kW.

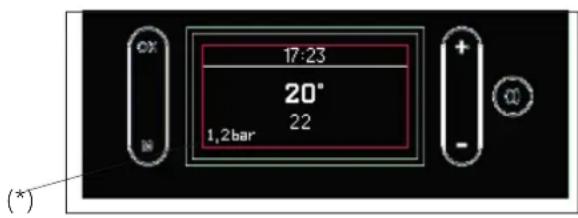

MANOMÈTRE

Avec les kits on peut lire du display la pression de l'eau. Il n'y a donc pas de manomètre analogique. La pression de l'eau peut être lue sur l'écran, en bas à gauche (*) comme dans la figure ci-dessous. Edilkamin propose un manomètre analogique en option

17:23 20° 1,2bar 22 (*)

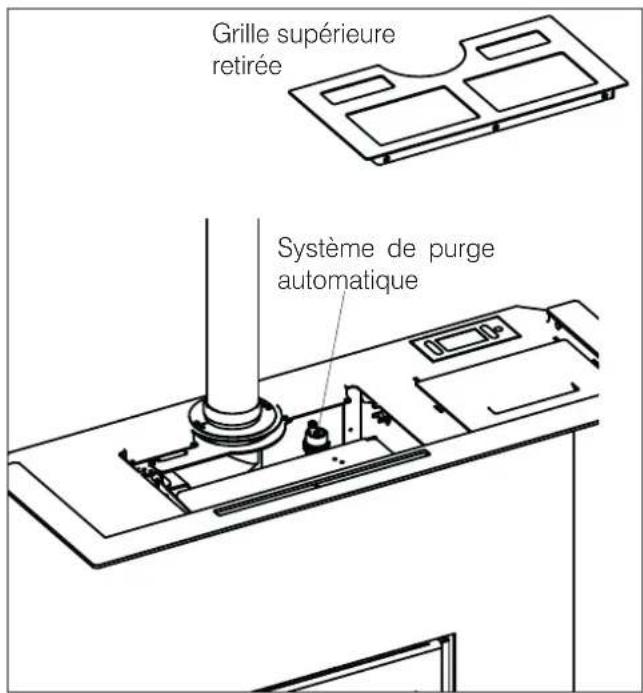

PURGE

Pendant le fonctionnement normal, la purge est automatique. Lors de l'installation, le technicien vérifie que la purge automatique est opérationnelle et la nécessité éventuelle d'une purge manuelle de l'installation.

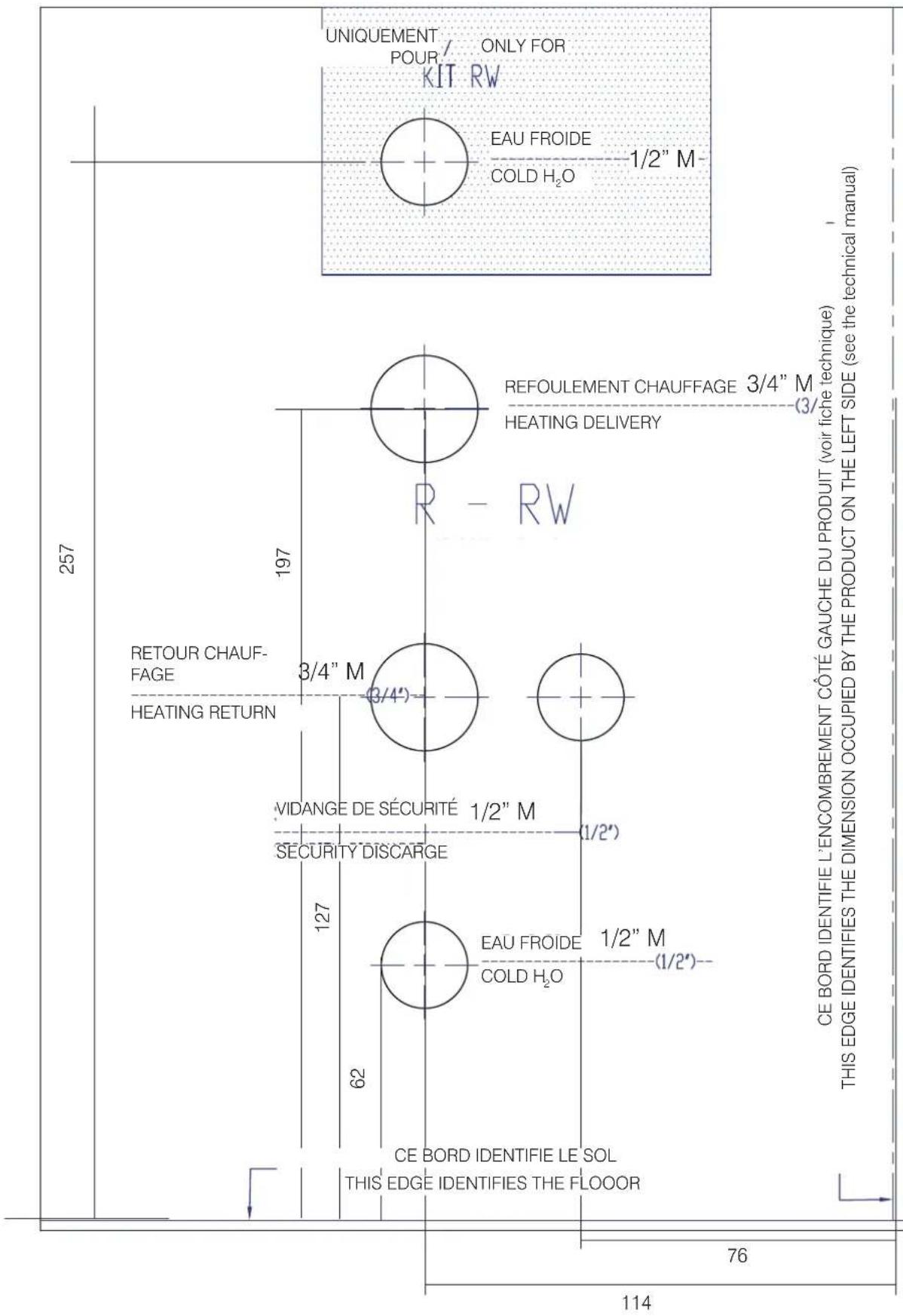

KIT R-RW Gabarit raccords hydrauliques en mm

257 197 RETOUR CHAUF- FAGE HEATING RETURN 3/4" M VIDANGE DE SÉCURITÉ SECURITY DISCARGE 62 127 R - RW THIS EDGE IDENTIFIE LE SOL EAU FROIDE COLD H₂O 1/2" M (1/2") CE BORD IDENTIFIE L'ENCOMBREMENT CÔTÉ GAUCHE DU PRODUIT (voir fiche technique) THIS EDGE IDENTIFIES THE DIMENSION OCCUPIED BY THE PRODUCT ON THE LEFT SIDE (see the technical manual) UNIQUEMENT POUR / ONLY FOR KIT RW EAU FROIDE HEATING DELIVERY 1/2" M 114 76 76

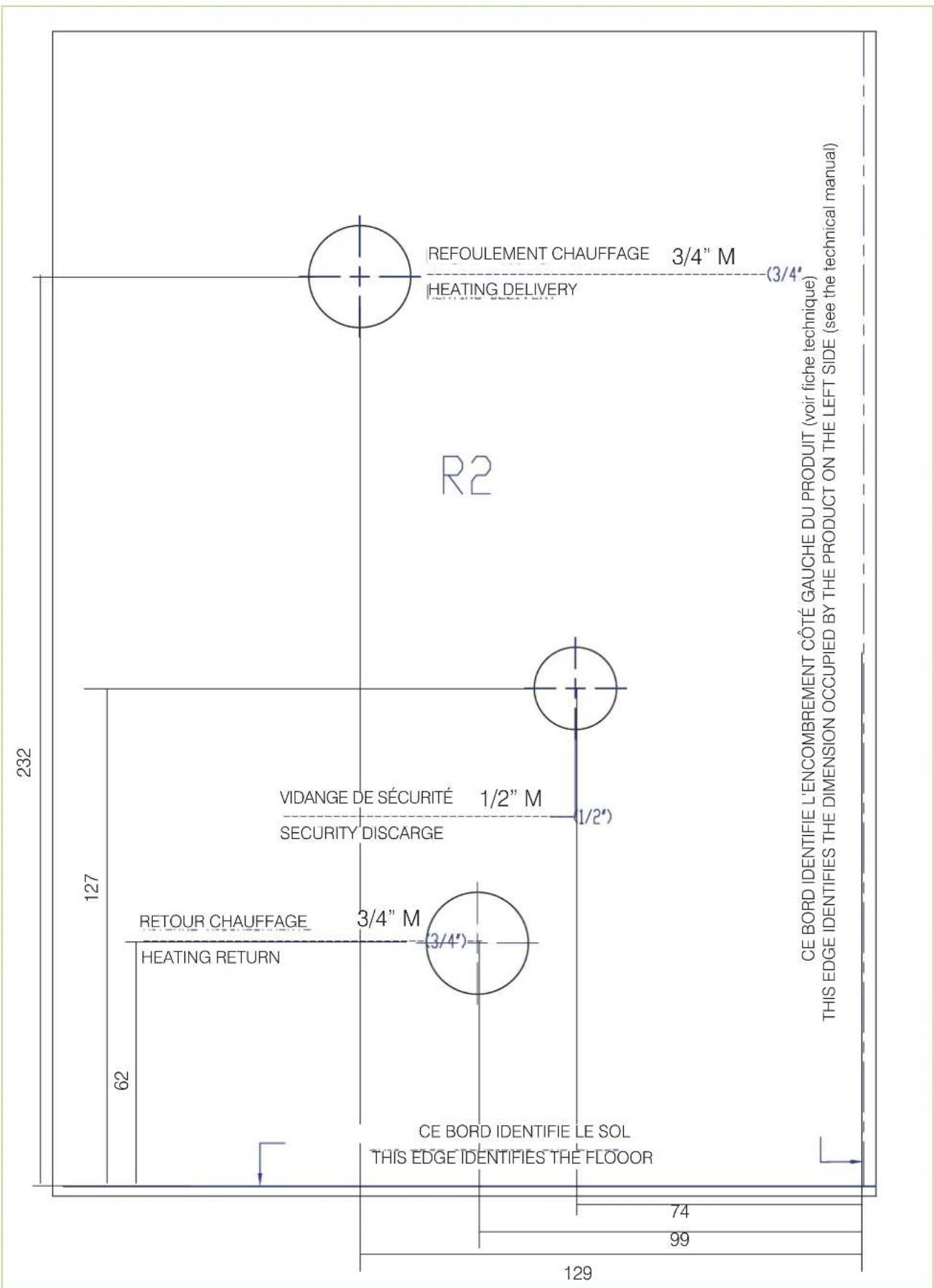

KIT R2 Gabarit raccords hydrauliques en mm

232 127 62 HEATING RETURN RETOUR CHAUFFAGE 3/4" M VIDANGE DE SÉCURITÉ SECURITY DISCARGE THIS EDGE IDENTIFIE LE SOL R2 REFOULEMENT CHAUFFAGE 3/4" M HEATING DELIVERY 1/2" 1/2" 129 99 74 R2 CE BORD IDENTIFIE L'ENCOMBREMENT CÔTÉ GAUCHE DU PRODUIT (voir fiche technique) THIS EDGE IDENTIFIES THE DIMENSION OCCUPIED BY THE PRODUCT ON THE LEFT SIDE (see the technical manual)

ÉVENTUELLE SORTIE SUR LE CÔTÉ DROIT DES RACCORDS HYDRAULIQUES

Pour une sortie des raccords hydrauliques sur le côté, il est possible d'utiliser des coudes vendus dans le commerce et d'exploiter le « renfoncement » (« creux ») entre la sortie des tuyaux et l'arrière du poêle, tel que les installateur ont sur web sit.

Lors de l'installation des kits, retirer l'arrière et vérifier la fermeture des bagues (écrous) sur les tuyaux de sortie du poêle hydro.

AVANT-PROPOS SUR L'INSTALLATION

Ne pas oublier que :

• l'installation doit être effectuée par du personnel qualifié ;
• l'installation et l'utilisation du produit doivent être conformes aux législations locales et nationales ainsi qu'aux normes européennes. En Italie, la référence est la norme UNI 10683.
• en cas d'installation dans une copropriété, il est nécessaire d'obtenir l'accord préalable de l'administrateur ;
• en cas d'installation dans des locaux publics, vérifier et respecter les réglementations locales pour ces installations.

Les indications générales suivantes ne sauraient ni remplacer le contrôle des normes locales ni impliquer la responsabilité de l'installateur.

Dans chaque pays, vérifier s'il existe des conditions d'installation particulières admises pour les poêles étanches.

Contrôle de la conformité de la pièce d'installation

• Le volume de la pièce doit être supérieur à 15 m ^3 .
• Le sol doit pouvoir supporter le poids du produit et des accessoires* (voir la remarque du paragraphe sur la protection contre la chaleur).
• Mettre le produit à niveau.
• En Italie, conformément à la norme UNI 10683, l'installation est admise également dans une chambre à coucher ou dans des locaux en présence d'un autre équipement de prélèvement d'air de combustion de ce même local, à condition que la prise d'air soit raccordée à l'extérieur.
• Ne pas installer dans des locaux exposés à un risque d'incendie ou d'explosion.
• En Italie, contrôler les compatibilités conformément aux normes UNI 10683 et UNI 7129 en présence de produits à gaz.

Protection contre la chaleur et distances de sécurité

Toutes les surfaces du bâtiment à proximité du produit doivent être protégées contre la surchauffe.

Les mesures d'isolation à adopter dépendent du type de surfaces.

Le produit doit être installé conformément aux conditions de sécurité suivantes :

• distance minimum sur les côtés de 5 cm par rapport aux matériaux inflammables ;
• aucun matériau inflammable ne peut être placé à moins de 80 cm devant le poêle.

En cas d'installation avec une cloison en bois ou autre matériau inflammable, il faut isoler de façon appropriée le conduit d'évacuation des fumées.

En cas d'installation sur un sol en matériau inflammable et/ou combustible ou dont la capacité de charge est insuffisante*, il est conseillé de positionner le produit sur une plaque en acier ou en verre afin de répartir la charge.

Demander le kit en option au revendeur.

Remarques sur l'emplacement du produit

Le produit est conçu pour fonctionner dans toutes les conditions climatiques. En cas de conditions particulières, par exemple de vent fort, des systèmes de sécurité peuvent se déclencher et entraîner l'extinction du produit.

Contacter le centre d'assistance technique (CAT) agréé Edilkamin.

REMARQUE

Le diamètre de la sortie des fumées n'est pas le diamètre du système de cheminée. Le système de cheminée doit être dimensionné conformément aux normes nationales et locales.

Notamment (liste non exhaustive), se reporter aux normes EN 13384, EN 1443, EN 1856, EN 1457 et à toutes les normes locales.

SYSTÈME DE CHEMINÉE

(Conduit de fumée, conduit de cheminée et mitron)

Ce chapitre a été rédigé conformément aux normes européennes EN 13384, EN 1443, EN 1856 et EN 1457. L'installateur doit tenir compte de ces normes ainsi que de toute autre norme locale éventuelle. Le présent manuel ne saurait en aucun cas remplacer les normes en vigueur.

Le produit doit être raccordé à un système adéquat d'évacuation des fumées en mesure d'évacuer en toute sécurité les fumées produites par la combustion.

Avant la mise en place du produit, l'installateur doit s'assurer de la conformité du conduit de cheminée.

CONDUIT DE FUMÉE, CONDUIT DE CHEMINÉE

Le conduit de fumée (conduit qui raccorde la bouche de sortie des fumées du foyer à l'entrée du conduit de cheminée) et le conduit de cheminée doivent, en plus des autres prescriptions prévues par les normes, en règle générale :

• recevoir l'évacuation d'un seul produit (l'évacuation de plusieurs produits en même temps est interdite)* ; dans certains pays, il existe des règlements spécifiques, il appartient à l'installation d'évaluer la conformité aux règlements locaux ;
• se développer surtout dans le sens vertical ;
• ne présenter aucun segment en contre-pente ;
• présenter une section interne de préférence circulaire et, quoi qu'il en soit, avec un rapport inférieur à 1,5 entre les côtés ;
• finir sur le toit par une cheminée appropriée. L'évacuation murale directe ou vers des espaces clos, même à l'air libre, est interdite ;
• être réalisés à partir de matériaux caractérisés par une classe de réaction au feu A1 conformément à la norme UNI EN 13501 ou à une norme nationale équivalente ;
• être dûment certifiés avec, s'ils sont en métal, une plaque de cheminée adéquate ;
• conserver la section initiale ou la modifier uniquement au-dessus de la sortie du produit et non pas le long du conduit de cheminée.

LE CONDUIT DE FUMÉE

Outre les prescriptions générales valables pour le conduit de cheminée et le conduit de fumée, le conduit de cheminée :

• ne peut pas être en matériau métallique flexible ;
• doit être isolé s'il passe dans des espaces non chauffés ou à l'extérieur ;
• ne doit pas traverser des espaces où l'installation de générateurs de chaleur à combustion est interdite, ou bien des espaces exposés à un risque d'incendie ou impossibles à contrôler ;
• doit permettre la récupération de la suie et doit pouvoir faire l'objet de contrôles ;
• doit, en règle générale, présenter 3 coudes maximum avec un angle maximal de 90^ ; l'évaluation incombe au technicien qui procède au dimensionnement;
• en règle générale, l'éventuel segment horizontal peut avoir une longueur maximale/moyenne de 3 mètres en fonction du tirage. Il faut tenir compte quoi qu'il en soit du fait que les segments longs favorisent l'accumulation de la saleté et qu'ils sont plus difficiles à nettoyer. L'évaluation incombe au technicien qui procède au dimensionnement.

Éviter l'infiltration d'eau de condensation par le conduit de cheminée.

Monter éventuellement un anneau anticondensation : demandez à votre ramoneur.

Les dommages causés par l'eau de condensation sont exclus de la garantie.

Dans certains pays, dans des conditions particulières, les installations en conduit de cheminée multiple sont admises. Selon les réglementations régionales, d'autres installations de sécurité sont nécessaires en cas de raccordement à des conduits de cheminée multiples. Votre ramoneur/technicien pourra vous fournir de plus amples informations.

LE CONDUIT DE CHEMINÉE :

Outre les prescriptions générales valables pour le conduit de fumée et le conduit de cheminée, le conduit de cheminée :

• ne doit servir qu'à l'évacuation des fumées ;
• doit être correctement dimensionné pour satisfaire l'évacuation des fumées (EN 13384-1 par exemple) ;
• doit être de préférence isolé, en acier avec section interne circulaire. Si cette section est rectangulaire, le rayon des arêtes ne doit pas être inférieur à 20 mm et le rapport entre les dimensions internes doit être inférieur à 1,5 ;
• doit présenter normalement une hauteur minimale de 1,5 mètre ;
  • doit garder une section constante ;
• doit être imperméable et thermiquement isolé pour garantir le tirage ;
• doit prévoir de préférence une chambre de récupération des granulés non brûlés et de toute éventuelle condensation ;
• doit être propre s'il n'est pas neuf afin d'éviter tout risque d'incendie ;
• il est généralement conseillé de tuber le conduit de cheminée si son diamètre dépasse 150 mm. L'évaluation incombe au technicien qui procède au dimensionnement.

SYSTÈME TUBÉ :

Outre les prescriptions générales valables pour le conduit de fumée et le conduit de cheminée, le système tubé :

• doit fonctionner sous pression négative ;

• doit pouvoir être inspecté ;

• doit respecter les indications locales.

LE MITRON

• doit être antivent ;
• doit présenter une section interne équivalente à celle du conduit de cheminée et une section de passage des fumées en sortie équivalente à deux fois la section interne du conduit de cheminée ;
• en cas de conduits de cheminée accouplés (et espacés l'un de l'autre d'au moins 2 m), le mitron qui reçoit l'évacuation du produit à combustible solide ou celui du plan le plus haut doit surmonter l'autre d'au moins 50 cm ;
• doit dépasser la zone de reflux (en Italie, la norme de référence est la norme UNI 10683, point 6.5.8) ;
• doit permettre l'entretien de la cheminée.

PRISE D'AIR EXTÉRIEURE

Nous conseillons généralement deux méthodes alternatives pour garantir l'afflux d'air nécessaire pour la combustion.

Prise d'air indirecte

Prévoir au sol une prise d'air d'une surface utile (sans compter les grilles ou autres dispositifs de protection) d'au moins 80 cm² (diamètre de 10 cm).

Nous conseillons, afin d'éviter les courants d'air, de prévoir la prise d'air à l'arrière du poêle ou derrière un radiateur.

Nous conseillons de ne rien disposer face au produit de manière à éviter tout courant d'air gênant.

Prise d'air directe

Prévoir une prise d'air, d'une section utile (sans grilles ou autres dispositifs de protection) au moins égale à la section du trou d'entrée d'air à l'arrière du produit. Évaluer le diamètre en fonction des pertes de charge.

Raccorder la prise d'air à l'orifice à l'aide d'un tuyau pouvant également être flexible. Augmenter le diamètre du tuyau si celui-ci n'est pas lisse : en évaluer les pertes de charge.

Nous conseillons de ne pas dépasser 5 mètres et de n'effectuer pas plus de 3 coudes en fonction du tirage du conduit de cheminée.

Le flux d'air peut provenir d'une pièce située à proximité à condition que :

• le flux ne rencontre aucun obstacle en passant à travers des ouvertures permanentes communiquant avec l'extérieur ;
• le local adjacent à la pièce d'installation du produit ne soit pas en dépression par rapport au milieu extérieur ;
• la pièce adjacente ne serve pas de garage, de salle de bains, de chambre à coucher ni à des activités présentant un risque d'incendie ;
• la pièce adjacente ne soit pas un espace commun de l'immeuble.

En Italie, la norme UNI 10683 indique que la ventilation est suffisante même si le maintien de la différence de pression entre milieu extérieur et milieu intérieur inférieure ou égale à 4 Pa (norme UNI EN 13384-1 par exemple) est garanti. L'installateur qui délivre la déclaration de conformité est responsable de ces conditions.

VERIFICA DELL' ALLACCIAMENTO ELETTRICO

Mettre le poêle sous tension en déplaçant l'interrupteur de la position 0 à la position 1.

Un fusible 4A est inséré sur la prise avec interrupteur située à l'arrière du poêle.

Un circuit de mise à la terre inefficace provoque un dysfonctionnement dont la société Edilkamin ne saurait être tenue responsable.

La ligne d'alimentation doit avoir une section adaptée à la puissance de l'appareil.

Le cordon d'alimentation électrique ne doit pas entrer en contact avec les tuyaux d'évacuation ou avec d'autres parties chaudes du poêle.

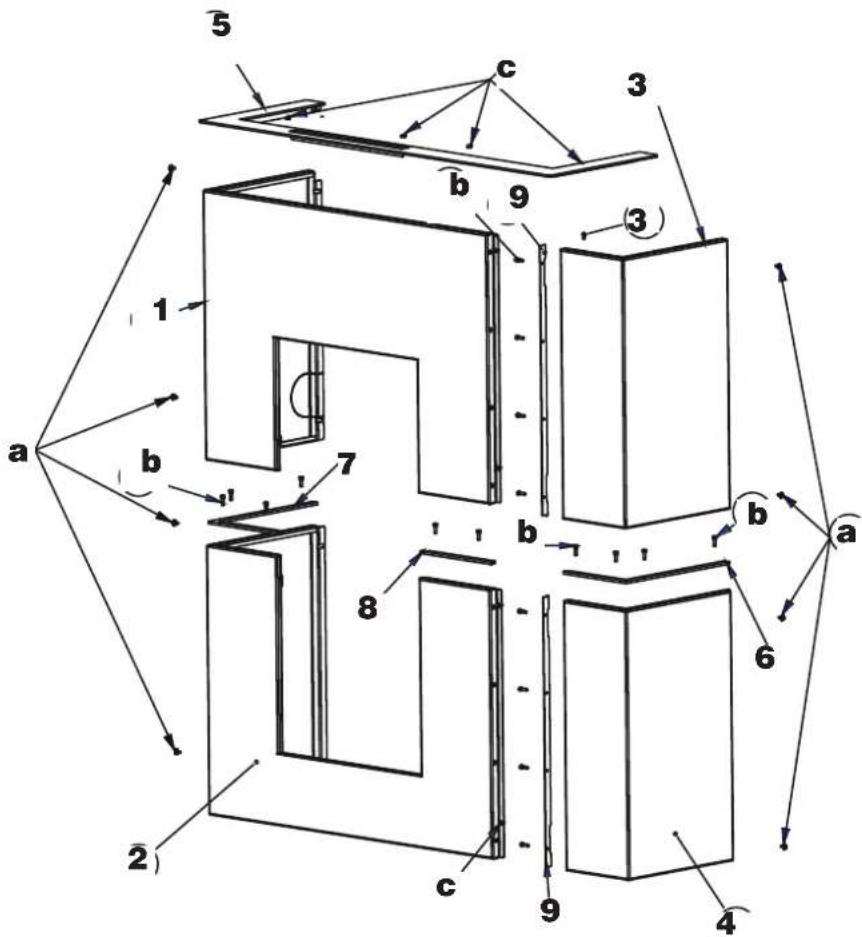

Description Référence sur la figure ci-dessous	des-	Quantité
Flanc supérieur gauche avec prédécoupe pour évacuation des fumées latérale	(1) 1
Flanc inférieur gauche (2) 1
Flanc supérieur droit (3) 1
Flanc inférieur droit (4) 1
Dessus décoratif (5) 1
Profil droit (6) 1
Profil extérieur gauche (7) 1
Profil avant gauche (8) 1
Épaisseur centrale (9) 2
Petits composants
Vis autotaraudeuse avec rondelle 4,2x13 noire (a) 8
Vis creuse hexagonale M5x16 (b) 18
Vis autotaraudeuse 4,2x9,5 (c) 9

Les mots « droite » et « gauche » font référence au côté du produit lorsqu'on l'observe de face.

Les éléments répertoriés ci-dessus, une fois le montage terminé, seront positionnés tel que représenté sur la figure ci-dessous. Les opérations de montage sont décrites sur les figures des pages suivantes.

5 c 3 b 9 3 1 a b 7 b a 6 8 2) c 9 4

Pieds de mise à niveau

Le produit est doté de pieds qui peuvent être réglés avec un tournevis depuis l'intérieur du produit AVANT de monter les revêtements ou en soulevant le produit.

AVANT DE MONTER LE REVÊTEMENT, FIXERLE PRODUIT AU MUR AVEC LES SUPPORT FOURNIS POUR ÉVITER LE RISQUE DE BASCULEMENT.

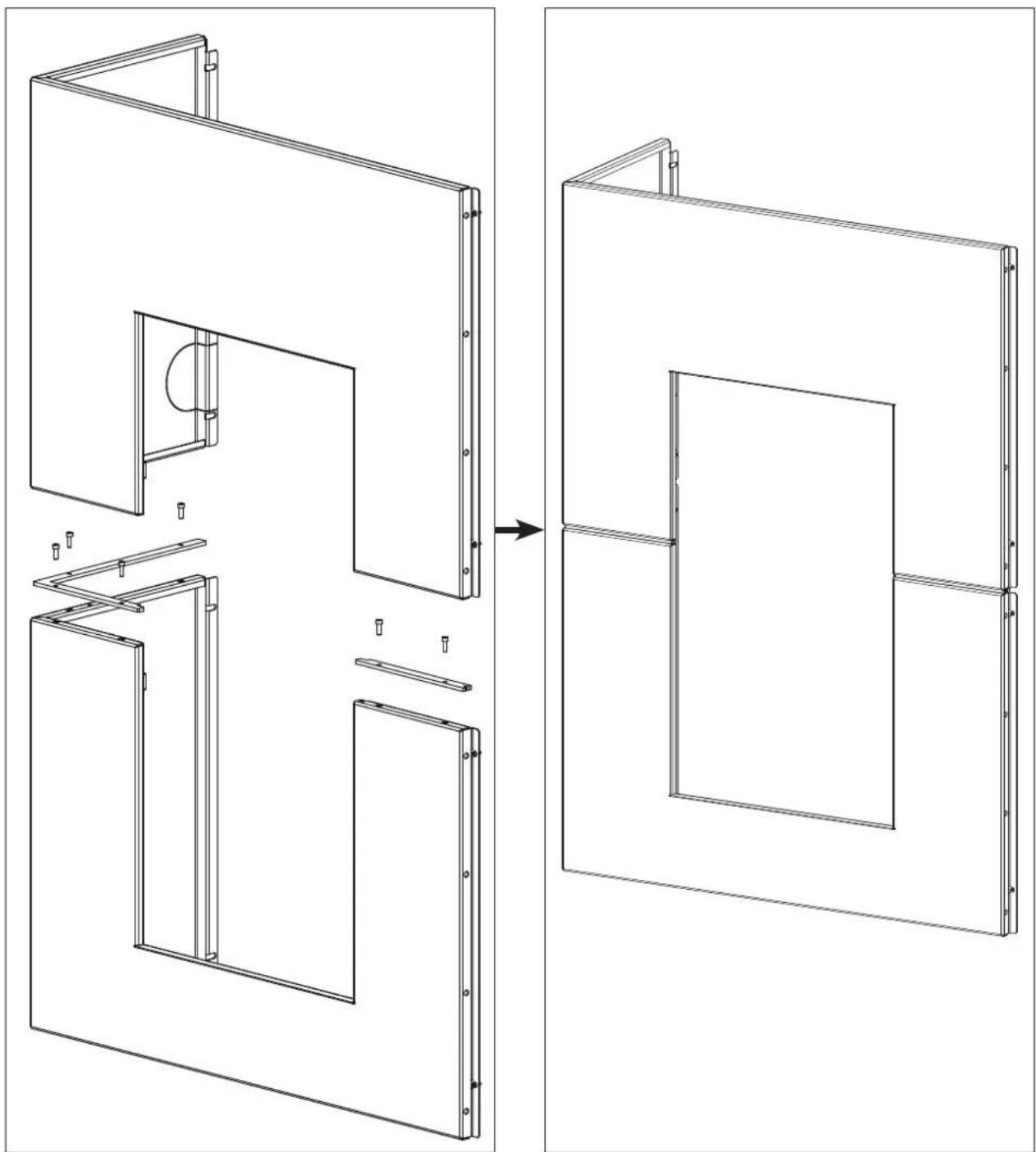

Assemblage flanc gauche (1 et 2)

Visser le flanc inférieur gauche, le profil extérieur gauche, le profil avant gauche. Encastrer le flanc supérieur gauche (les vis servent à encastrer le flanc supérieur) pour obtenir un flanc gauche complet

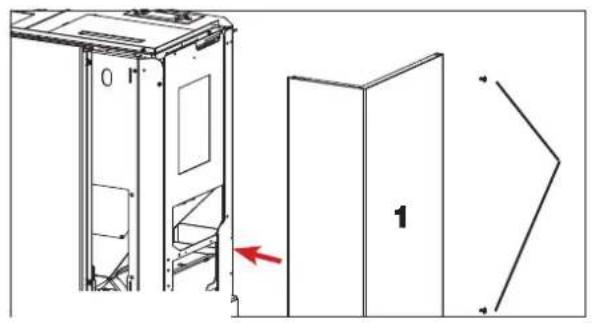

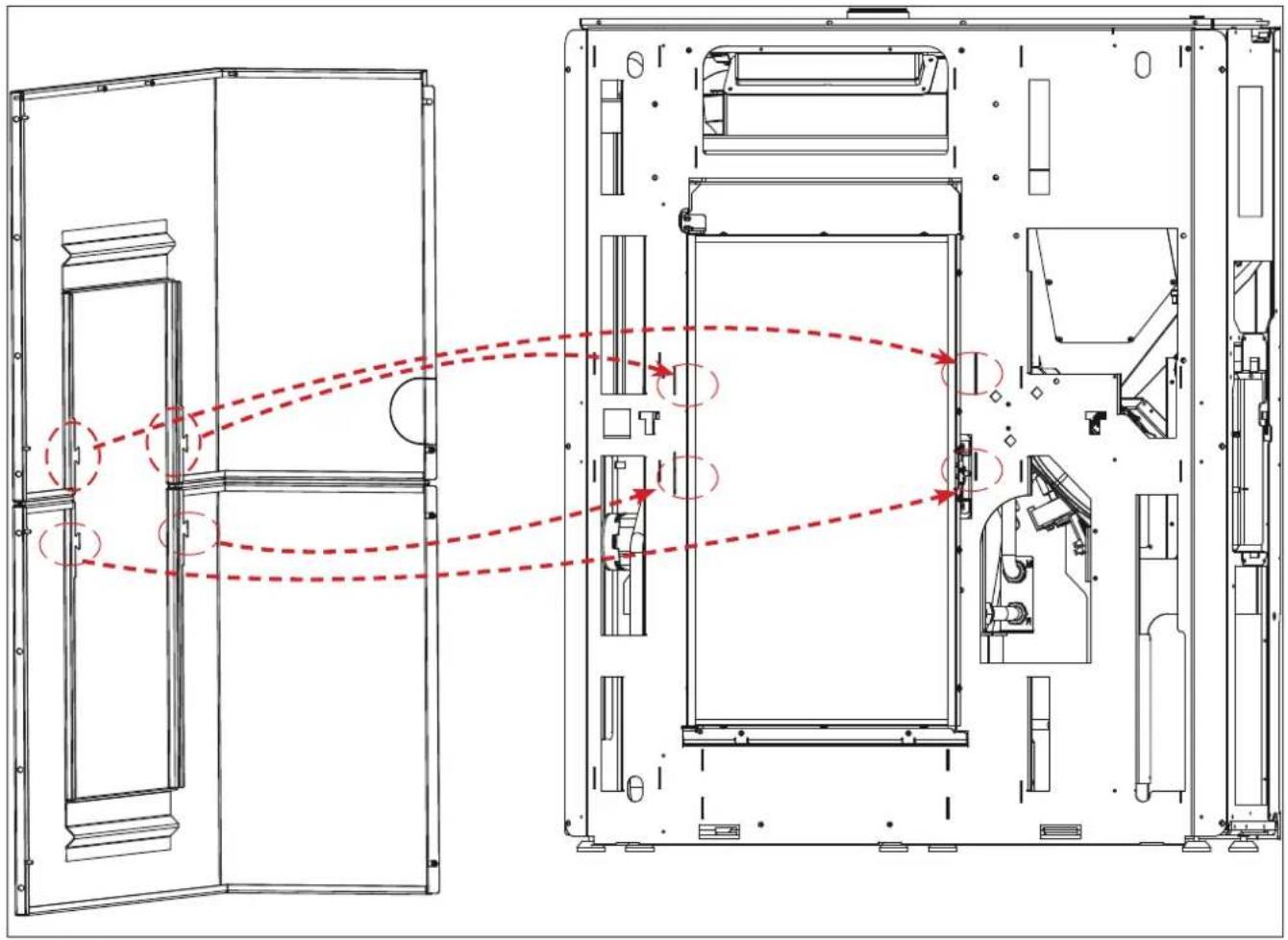

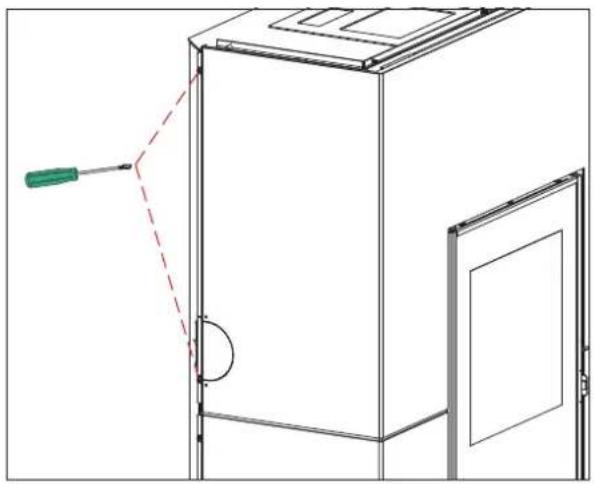

Montage du Flanc assemblé gauche

Insérer le flanc gauche de manière à l'encastrer dans les « renfoncements » situés en haut à l'avant, en veillant à ce qu'il repose bien dans le bas

Visser alors à la structure sur le côté gauche (3 vis) et sur le devant (4 vis).

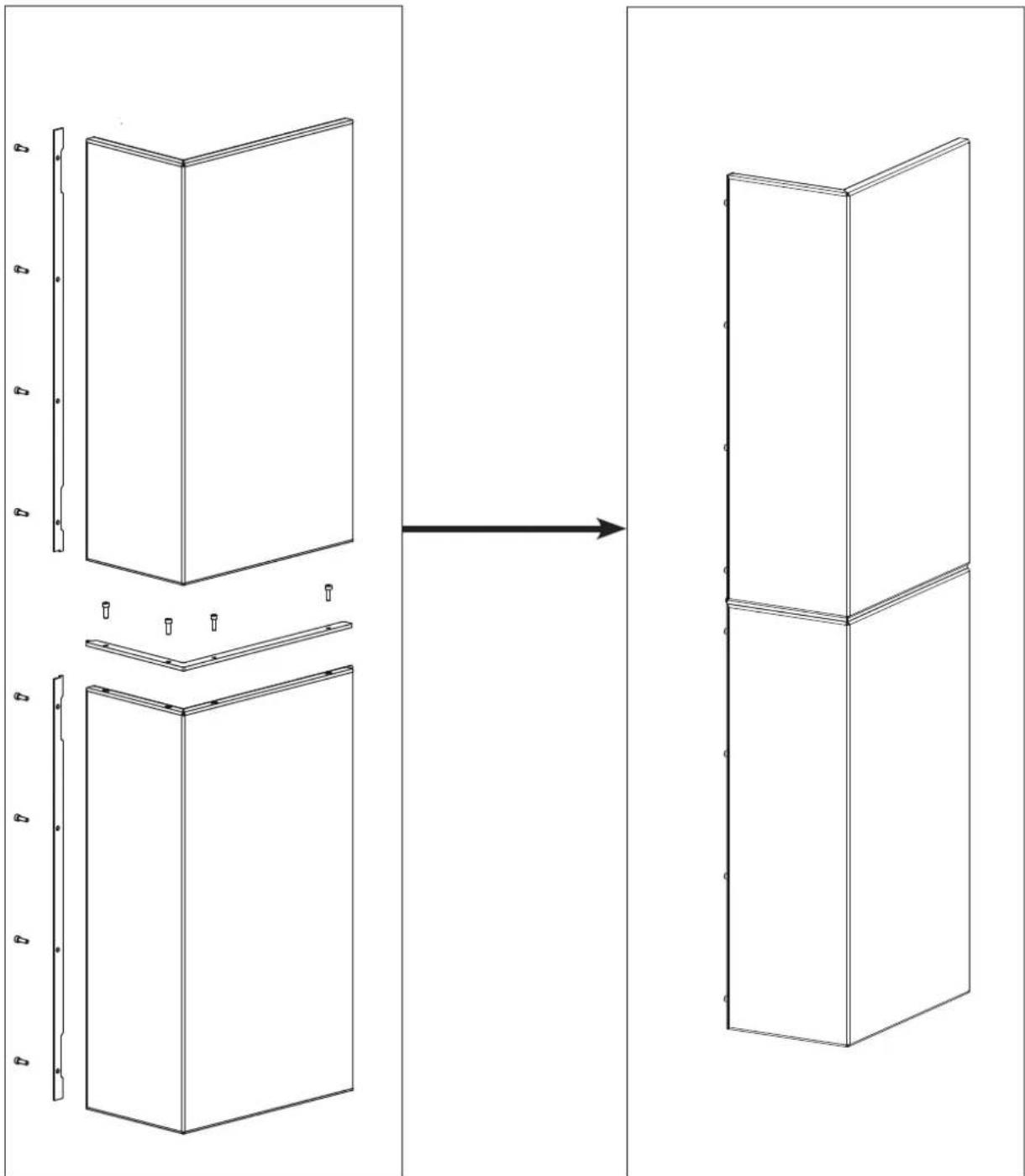

Assemblage flanc droit (3 et 4)

Visser le flanc supérieur droit, le profil extérieur droit, le profil avant droit. Encastrer le profil supérieur droit. Visser les intercalaires centraux pour obtenir un flanc droit complet.

Placer le flanc droit assemblé.

Le visser sur le côté droit et sur le dessus à l'aide d'une vis.

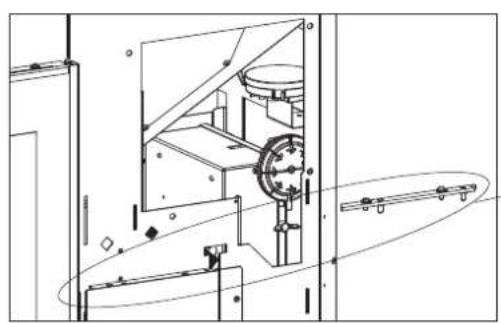

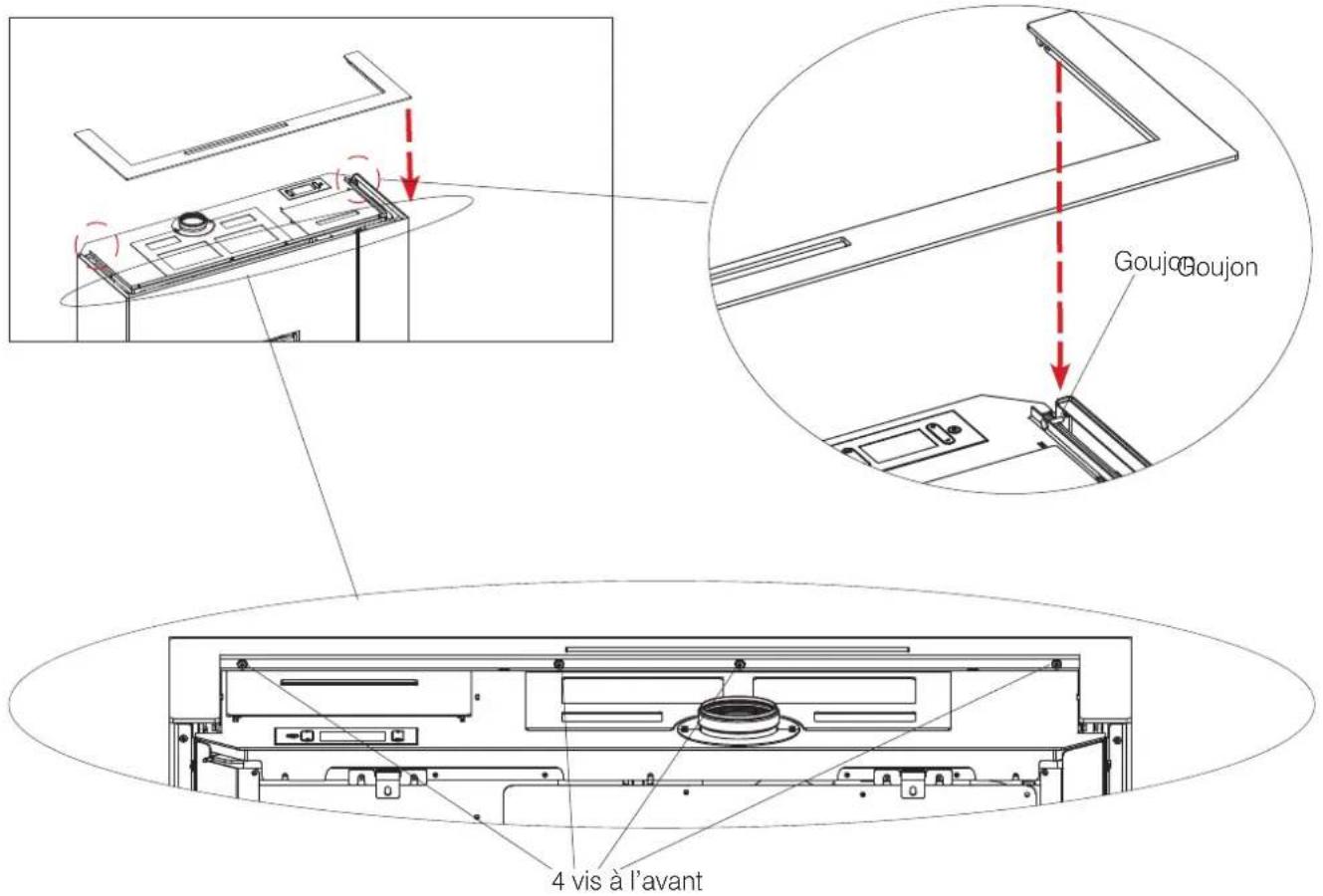

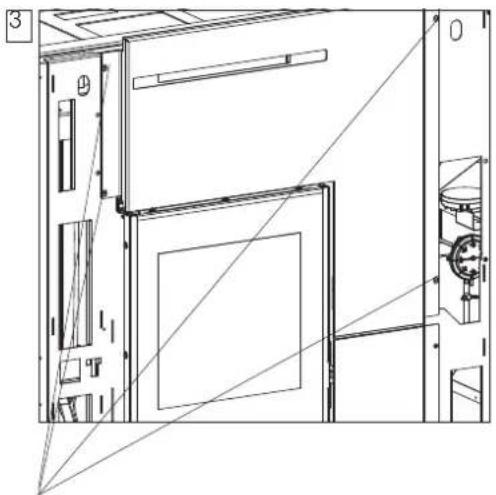

Montage du dessus décoratif

Positionner le dessus décoratif en l'encastrant sur les deux goujons à droite et à gauche et le visser ensuite avec les 4 vis à l'avant.

Goujon Goujon 4 vis à l'avant

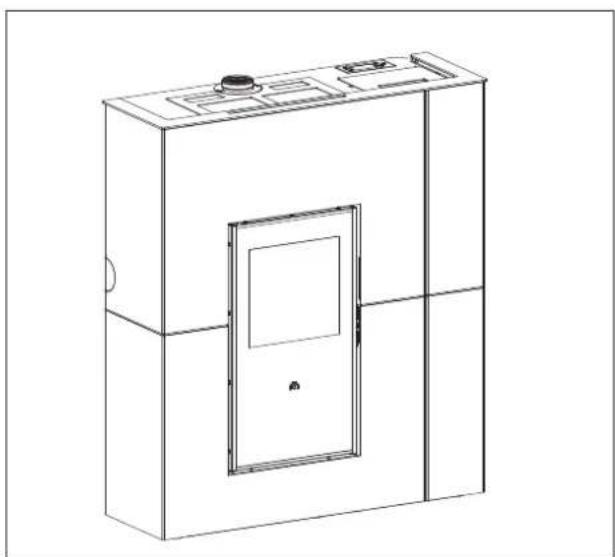

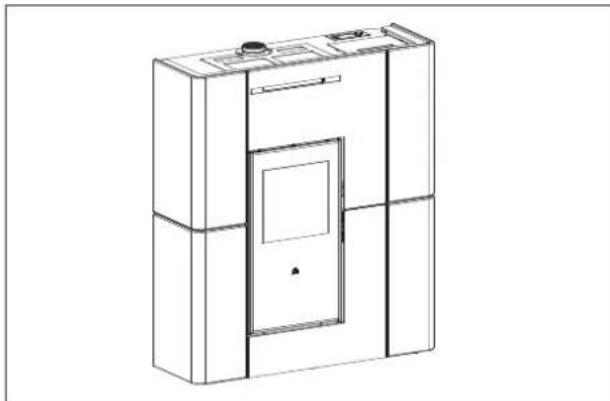

Une fois le revêtement installé, le produit se présente comme suit.

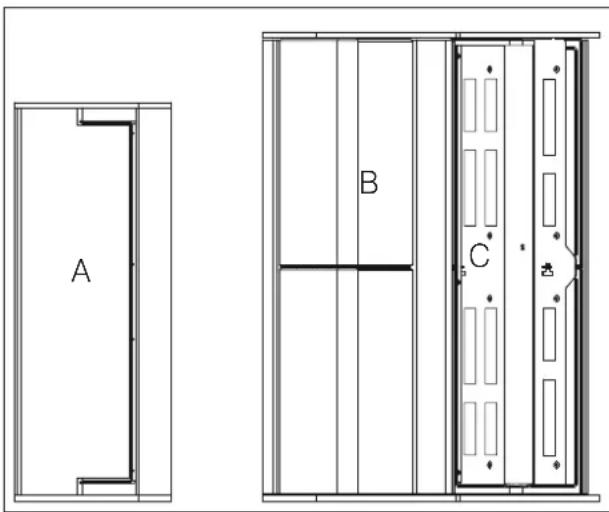

Le revêtement de Blade H céramique est divisé comme suit :

• une boîte avec les parties métalliques (A), indiquées dans le tableau ci-dessous par les numéros (3-4-5-6).
• deux boîtes (B)-(C) contenant chacune un côté en céramique.

A B C

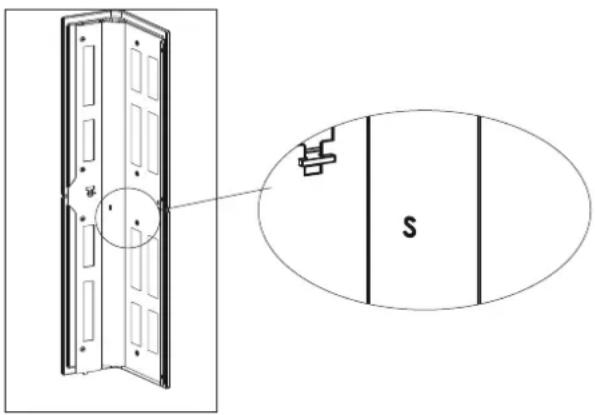

Sur chaque côté en céramique, la position est gravée à l'intérieur (S = gauche ; D = droit).

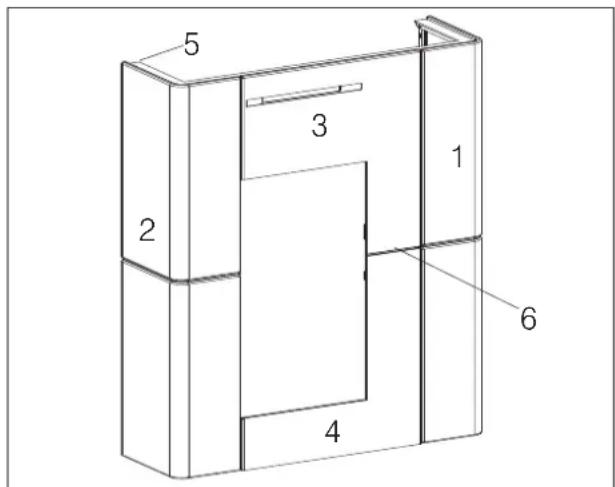

Description Référence sur la figure ci-dessous	Quantité
Côté en céramique droit (1) 1
Côté gauche (2) 1
Façade supérieure en acier (3) 1
Façade inférieure en acier (4) 1
Top supérieur décoratif (5) 1
Profil de compensation entre la façade supérieure et la façade inférieure en acier	(6) 1
Petits composants

Les mots « droite » et « gauche » font référence au côté du produit lorsqu'on l'observe de face.

Les éléments répertoriés ci-dessus, une fois le montage terminé, seront positionnés tel que représenté sur la figure ci-contre.

Les opérations de montage sont décrites sur les figures des pages suivantes.

5 2 3 1 4 6

Pieds de mise à niveau

Le produit est doté de pieds qui peuvent être réglés avec un tournevis de l'intérieur du produit AVANT de monter les revêtements.

AVANT DE MÔNTER LE

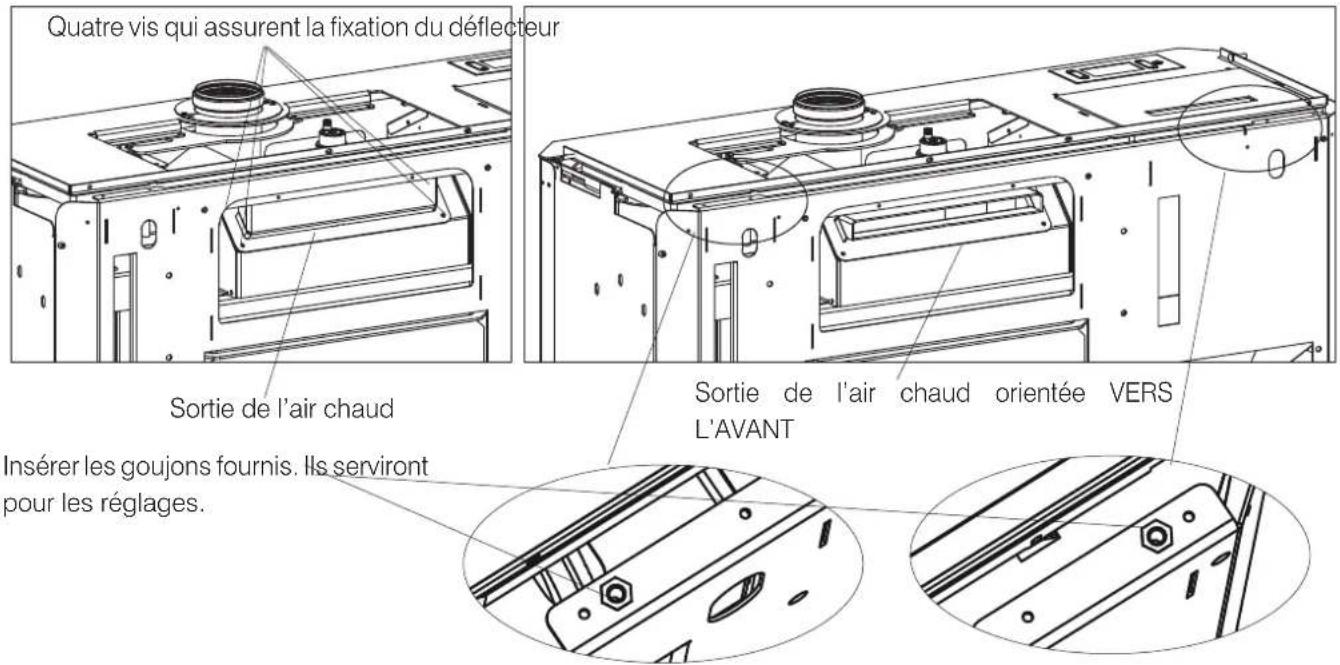

Avant de commencer le montage du revêtement, pour la version en céramique, orienter le déflecteur avec la sortie de l'air chaud VERS L'AVANT. Pour le faire, dévisser les quatre vis qui assurent sa fixation et le retourner.

Quatre vis qui assurent la fixation du déflecteur Sortie de l'air chaud Insérer les goujons fournis. Ils serviront pour les réglages. Sortie de l'air chaud orientée VERS L'AVANT

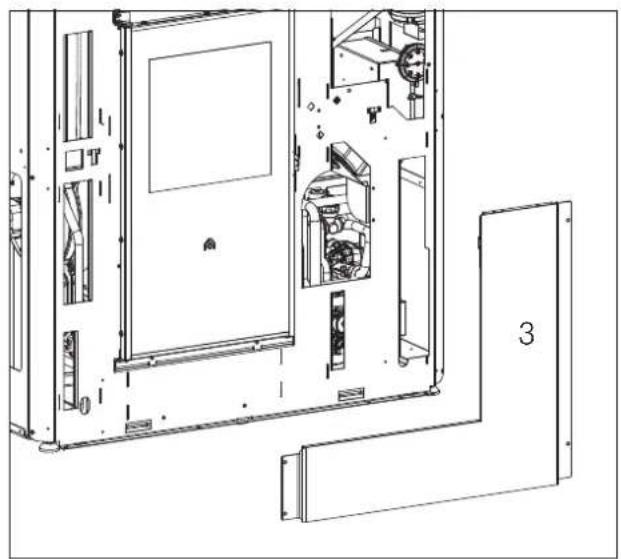

Montage de la façade inférieure en acier (3)

Positionner la façade inférieure et la visser.

Montage du profil de compensation entre la façade supérieure et la façade inférieure en acier (6)

Poser le profil en encastrant les goujons.

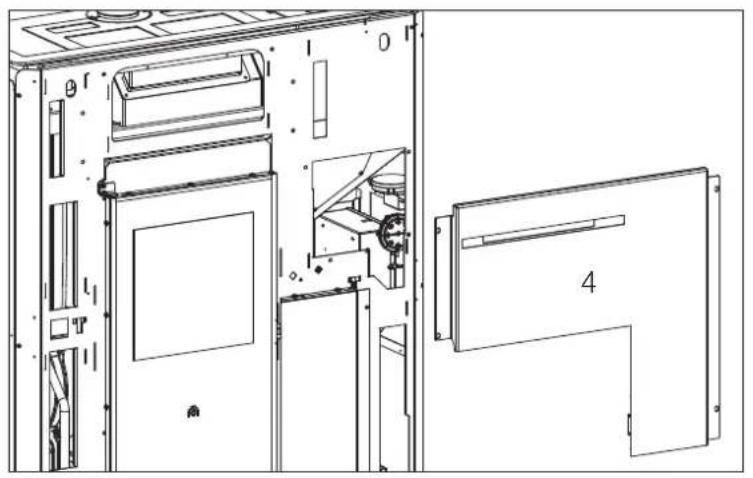

Montage de la façade supérieure en acier (4)

Positionner la façade supérieure et la visser.

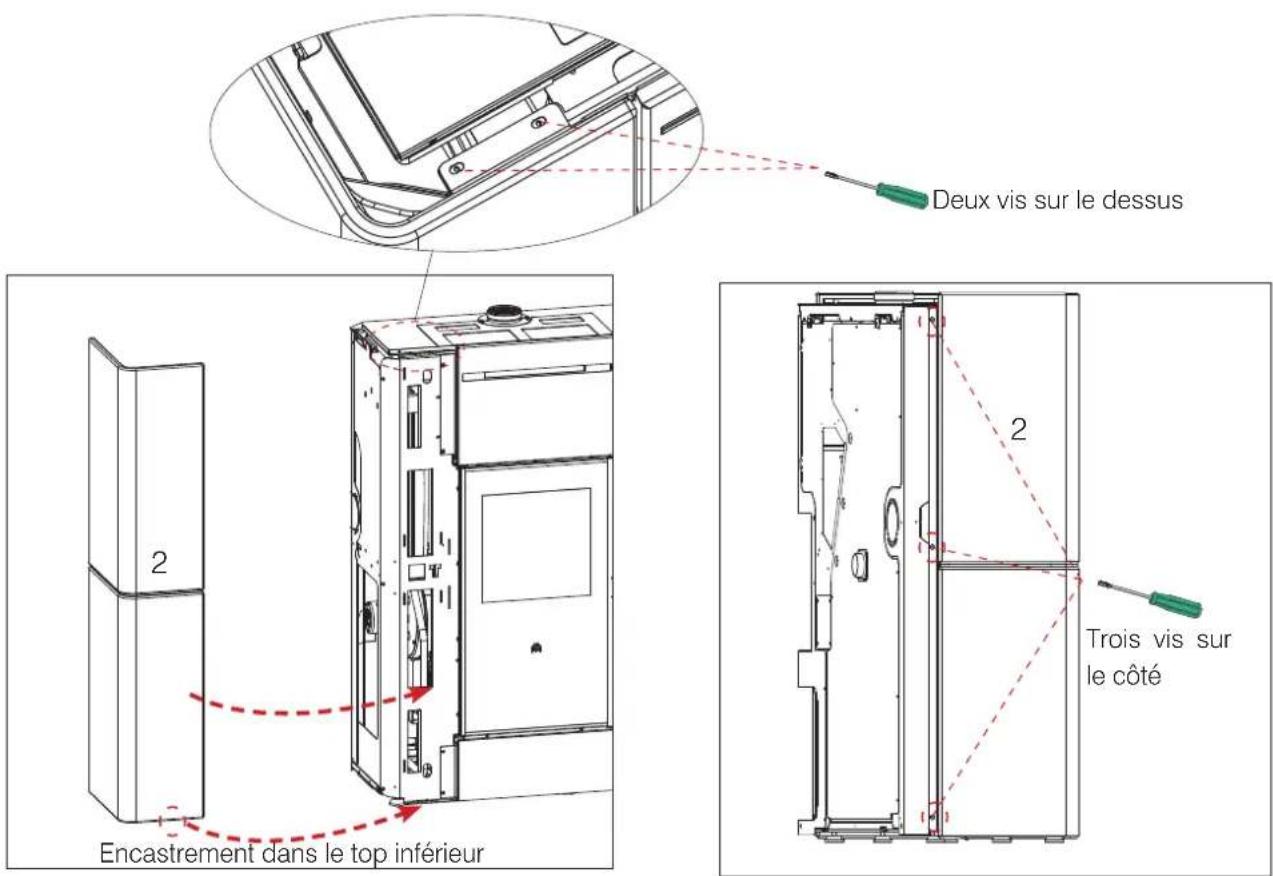

Montage des côtés en céramique (1) - (2)

Positionner un côté en l'encastrant dans le top inférieur.

Le visser avec deux vis sur le dessus puis avec trois vis sur le côté. Répéter l'opération pour l'autre côté.

Deux vis sur le dessus 2 Trois vis sur le côté Encastrement dans le top inférieur 2

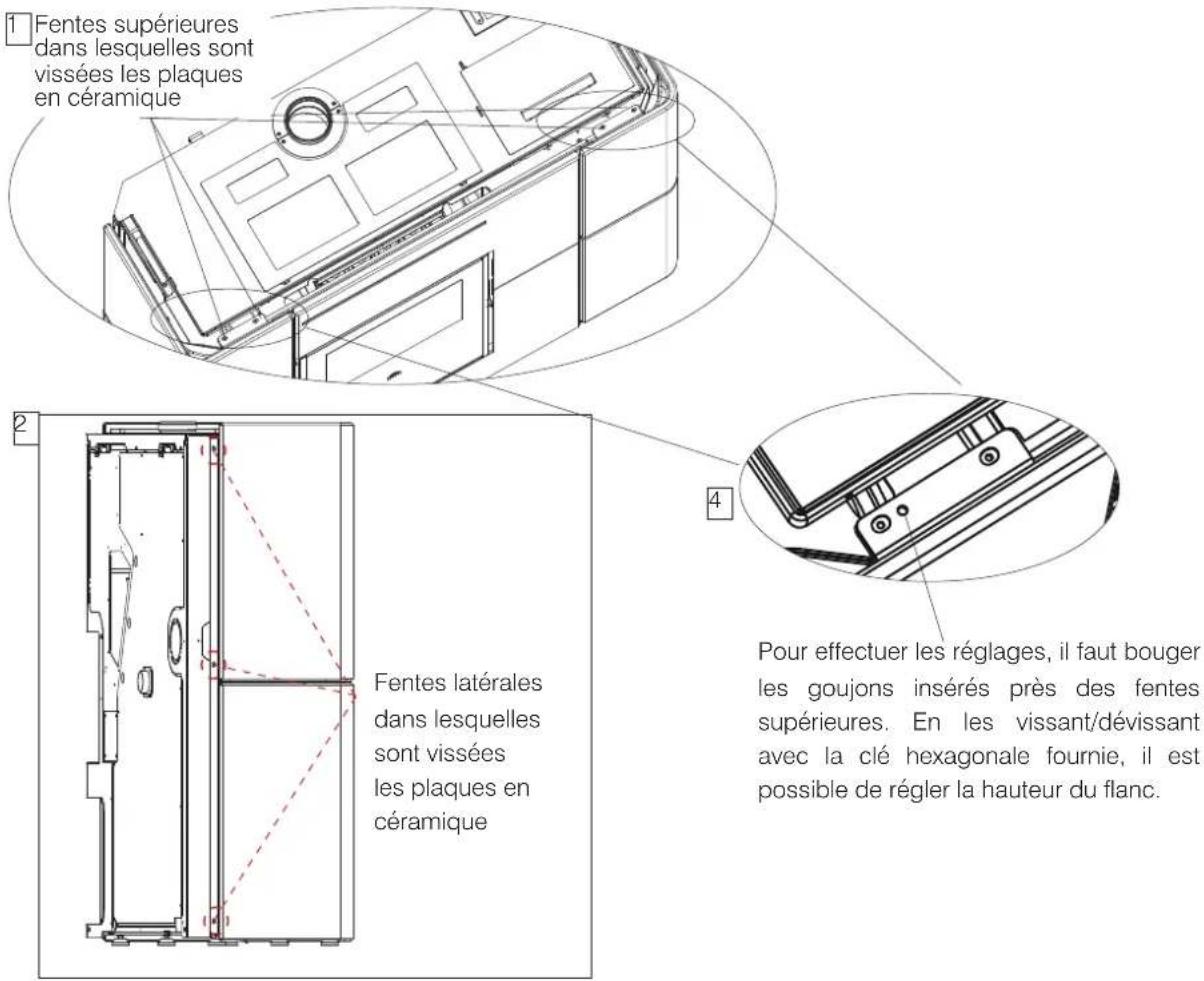

Réglages éventuels pour un meilleur alignement

Pour effectuer d'éventuels réglages, il est possible d'agir :

1. sur les fentes supérieures dans lesquelles sont vissées les plaques en céramique ;
2. sur les fentes latérales dans lesquelles sont vissées les plaques en céramique ;
3. sur les fentes avant dans lesquelles est vissée la façade supérieure en acier (la façade inférieure ne présente pas de réglages).
4. pour effectuer les réglages, il faut bouger les goujons insérés près des fentes supérieures. En les vissant/dévissant avec la clé hexagonale fournie, il est possible de régler la hauteur du flanc.

Fentes supérieures dans lesquelles sont vissées les plaques en céramique Fentes latérales dans lesquelles sont vissées les plaques en céramique Pour effectuer les réglages, il faut bouger les goujons insérés près des fentes supérieures. En les vissant/dévissant avec la clé hexagonale fournie, il est possible de régler la hauteur du flanc.

Fentes avant dans lesquelles est vissée la façade supérieure en acier

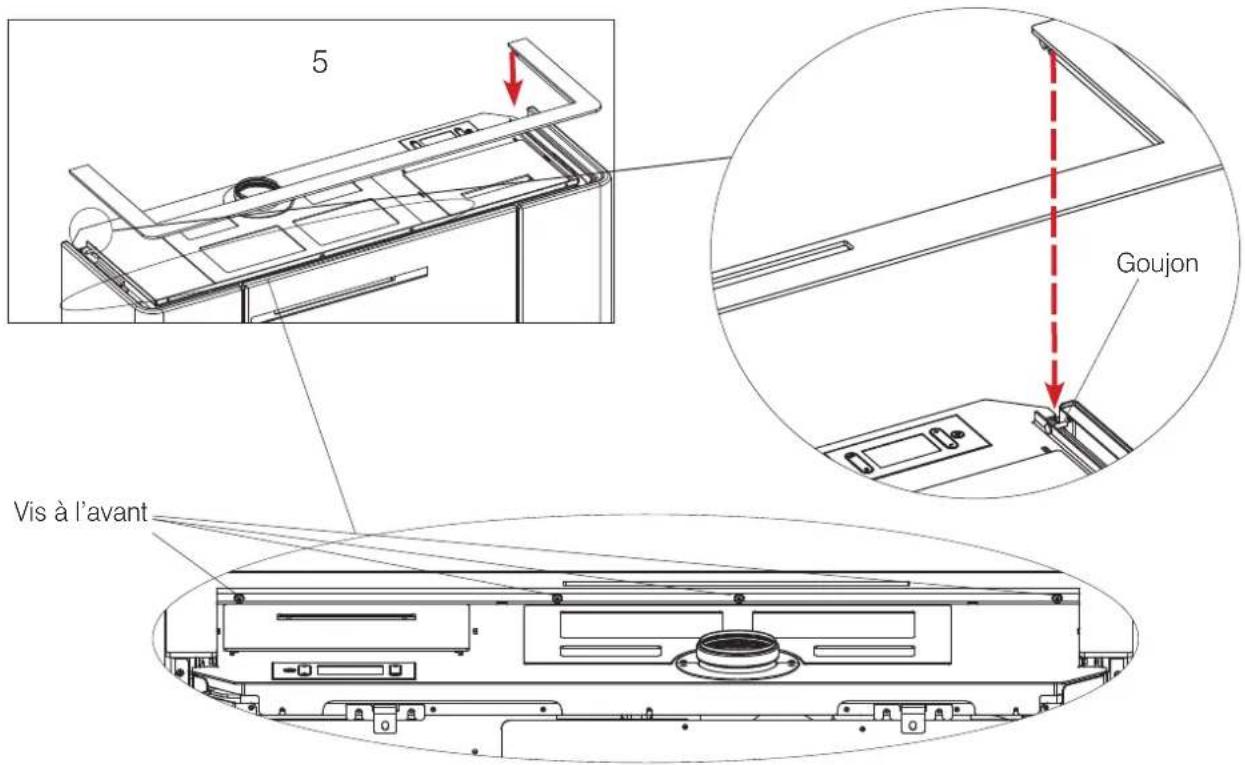

Montage du top supérieur décoratif (5)

Positionner le top supérieur décoratif en l'encastrant sur les deux goujons à droite et à gauche et le visser ensuite avec les vis à l'avant.

5 Goujon Vis à l'avant

Une fois le revêtement installé, le produit se présente comme illustré ci-contre.

• S'assurer d'avoir lu et compris le contenu de cette notice.
• Retirer tous les composants inflammables du produit (notices, étiquettes, etc.). Retirer toutes les étiquettes de la vitre.
• S'assurer que le technicien a effectué le premier allumage, en effectuant aussi le premier remplissage du réservoir de granulés. Voir dans le chapitre « Menu Divers » le paragraphe « Chargement des granulés ».

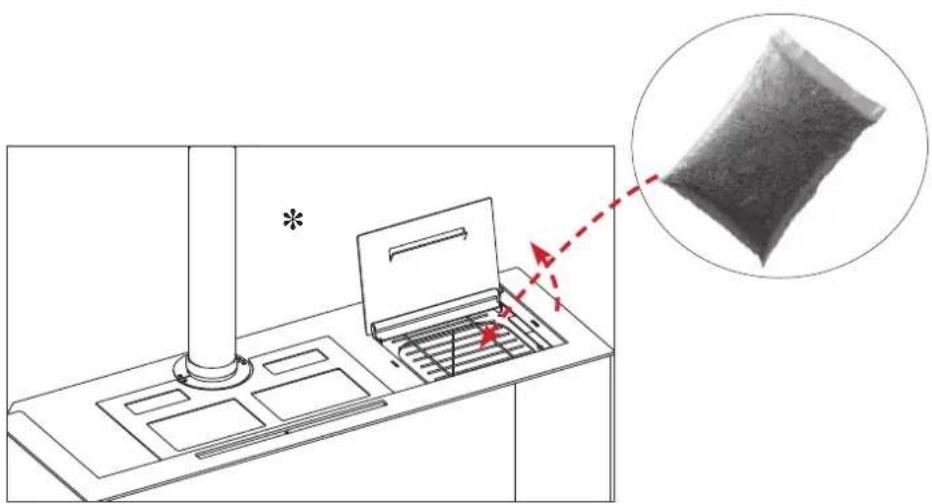

CHARGEMENT DES GRANULÉS DANS LE RÉSERVOIR

Pour accéder au réservoir, soulever le couvercle.

Lorsque le poêle hydro est chaud, NE PAS POSER le sac de granulés sur la grille supérieure.

Porter le gant pour remplir le poêle durant son fonctionnement, c'est-à-dire quand il est chaud.

Veiller à ne pas toucher le tuyau d'évacuation des fumées lorsqu'il est chaud.

Lors des premiers allumages, le poêle peut dégager de légères odeurs de peinture qui disparaîtront rapidement.

Utiliser des granulés de bois de classe A1 conformes à la norme UNI EN ISO 17225-2 ou aux normes locales analogues, dotés des caractéristiques suivantes : diamètre 6 mm

longueur 3-4 cm

humidité <10 %

Respecter l'environnement et la sécurité, NE PAS brûler le plastique, le bois peint, le charbon, les déchets d'écorce.

Ne pas se servir du poêle comme d'un incinérateur.

Attention

L'utilisation d'un combustible différent peut endommager le produit.

DILATATIONS

Comme tous les produits, le poêle à bois chauffe et refroidit au cours des différentes phases. Cela entraîne des dilatations normales. Ces dilatations peuvent entraîner de légers bruits de mise en place, qui ne constituent pas un motif de réclamation.

ODEURS

Lors des premiers allumages, l'appareil peut dégager de légères odeurs de peinture qui disparaîtront rapidement.

Le produit peut être mis en service uniquement après le montage des revêtements.

N'alimenter l'appareil en granulés qu'une fois son assemblage terminé et ses revêtements mis en place.

Dans le cas contraire, des parties électriques sous tension pourraient demeurer accessibles.

PURGE

Pendant le fonctionnement normal, la purge est automatique. Lors de l'installation, le technicien vérifie que le système de purge automatique (situé sous la grille opérationnelle) est opérationnel et la nécessité éventuelle d'une purge manuelle de l'installation.

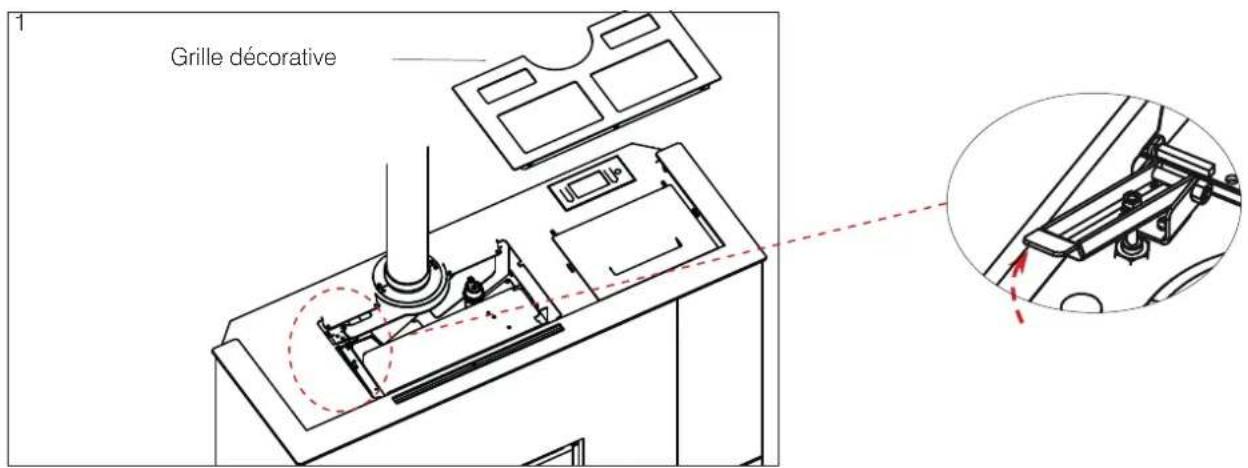

Grille supérieure retirée Système de purge automatique

Débrancher le produit de l'alimentation électrique.

L'absence d'entretien ne permet pas au poêle de fonctionner correctement.

Tous les problèmes dus au manque d'entretien annulent la garantie.

ENTRETIEN QUOTIDIEN

Opérations à effectuer lorsque le poêle est éteint, froid et si possible débranché du réseau électrique.

Un aspirateur approprié est nécessaire.

L'ensemble de la procédure ne prend que quelques minutes.

Les opérations sont représentées dans les figures correspondantes aux indications sur cette page.

Ne pas verser les résidus de nettoyage dans le réservoir des granulés.

S'assurer que le tiroir à cendres, une fois remonté, est bien positionné dans son logement, sinon la vitre peut se briser en s'y cognant.

S'assurer que le creuset est correctement positionné dans son logement après l'entretien, sinon le poêle pourrait avoir des problèmes d'allumage.

Utiliser le poêle sans avoir nettoyé le creuset pourrait entraîner un déclenchement inopiné de la combustion des gaz à l'intérieur Du foyer, avec pour conséquence une explosion.

IL EST IMPORTANTE DE VOIR AVEC L'INSTALLATEUR:

• LES FONCTIONS PRINCIPALES PER RAPPORT AU CIRCUIT
• LES DOCUMENTS

AVANT DE EMPLOYER LE POELE

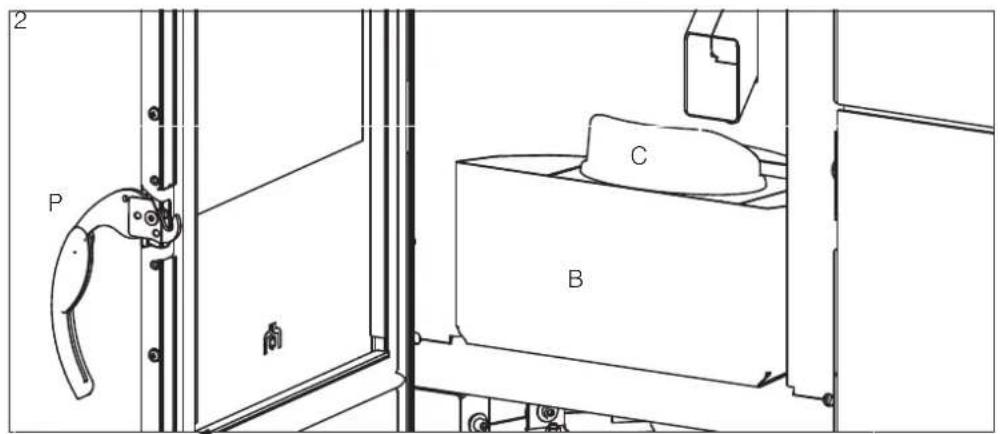

ENTRETIEN QUOTIDIEN

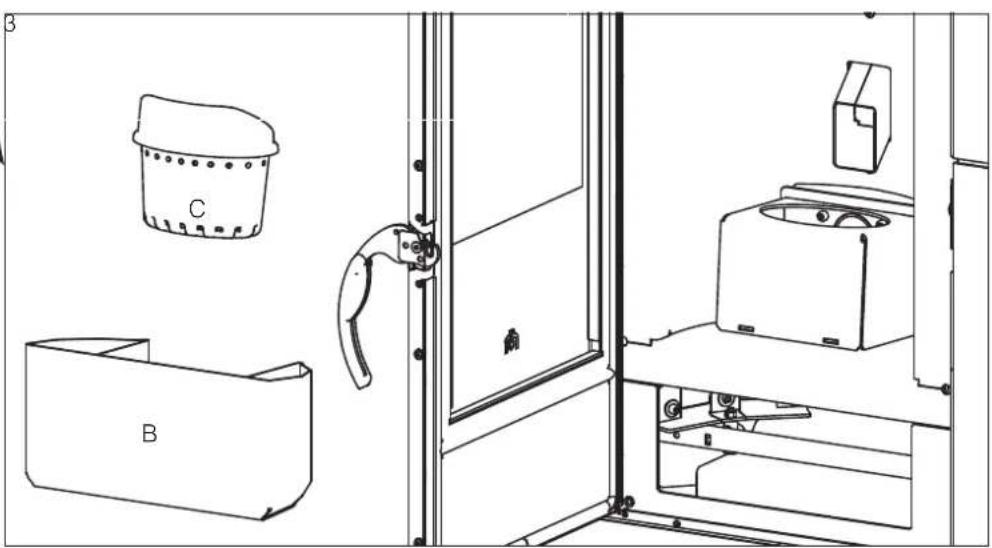

1. Soulever la grille décorative (en utilisant le gant si l'appareil est chaud) et actionneur l'écouvillon situé sous le couvercle de chargement des granulés.
2. Ouvrir la porte de la cheminée (P) à l'aide de la poignée main froide (poignée amovible).
3. Vider le contenu du tiroir à cendres (B) et du creuset (C) dans un conteneur non inflammable (les cendres pourraient être encore chaudes et/ou contenir des braises), ou l'aspirer s'il est froid. Aspirer l'intérieur de la chambre de combustion, la sole foyère, le compartiment autour du creuset là où tombe la cendre.
4. Nettoyer le creuset en le grattant et déboucher éventuellement les orifices.
5. Si nécessaire, nettoyer la vitre (froide) avec un produit spécial (par exemple Glasskamin) que l'on peut acheter chez le revendeur.

Grille décorative

2 P C B

Avec le produit éteint et froid, après avoir actionné l'écouvillon comme pendant l'entretien ordinaire, il faut aspirer le regard sous le foyer (*).

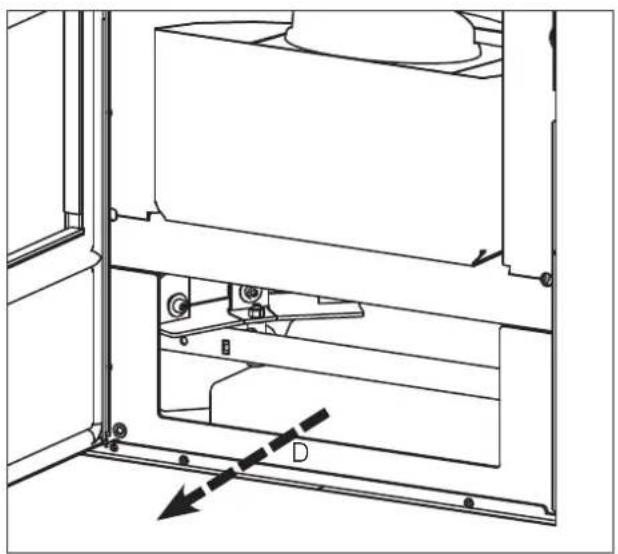

Pour y accéder, enlever le déflecteur (D) qui est seulement posé.

Après avoir aspiré, replacer le déflecteur.

ATTENTION à LE REPLACER BIEN à SA PLACE APRES

(à la charge du centre d'assistance technique)

Il s'agit du nettoyage général intérieur et extérieur.

Nous rappelons qu'il faut faire appel à un technicien agréé pour procéder à un entretien saisonnier selon les dispositions nationales et locales.

En cas d'usage très fréquent du produit, il est conseillé de nettoyer le conduit de cheminée et le conduit de fumée tous les trois mois.

Nettoyer dans tous les cas le système de cheminée au moins une fois par an (contrôler l'éventuelle existence d'une norme spécifique dans le pays où l'appareil est installé).

Le risque d'incendie augmente si les opérations régulières de contrôle et de nettoyage ne sont pas effectuées.

Nous recommandons de NE PAS utiliser d'air comprimé pour nettoyer le tuyau de l'entrée d'air comburant.

RÉPARATIONS

Les réparations doivent être effectuées par les centres d'assistance technique/revendeurs Edilkamin agréés. Les noms des centres d'assistance technique (CAT) Edilkamin contractuels et agréés et des revendeurs sont indiqués UNIQUEMENT sur www.edilkamin.com.

Durant la période d'inutilisation du poêle, laisser toutes ses portes, ses trappes et ses couvercles fermés.

Il est conseillé de retirer les granulés présents dans le réservoir.

Placer des sels dessiccateurs dans le foyer.

Dans les lieux particulièrement humides, envisager de détacher la prise d'air et le raccordement des fumées, et insérer dans la chambre de combustion un produit approprié pour absorber l'humidité (p. ex. des sachets de sels déshydratants, des pastilles antioxydantes).

PIÈCES DÉTACHÉES

• En cas de besoin de pièces détachées, contacter le revendeur ou le technicien.
• Les réparations doivent être effectuées par les centres d'assistance technique/revendeurs Edilkamin agréés.
• Les noms des centres d'assistance technique (CAT) Edilkamin contractuels et agréés et des revendeurs sont indiqués UNIQUEMENT sur www.edilkamin.com.
• L'utilisation de composants non d'origine expose le produit à des risques et décharge Edilkamin de toute responsabilité en cas d'éventuels dommages. Elle entraîne également l'annulation de la garantie pour modification non autorisée.
• Toute modification non autorisée est interdite.

MISE AU REBUT

À la fin de sa vie utile, mettre le produit au rebut conformément à la législation en vigueur.

Nous rappelons qu'il faut faire appel à un technicien agréé pour procéder à un entretien saisonnier selon les dispositions nationales et locales.

Selon l'art. 26 du décret législatif italien du 14 mars 2014, n° 49, « Mise en œuvre de la directive 2012/19/UE sur les déchets d'équipements électriques et électroniques (DEEE) »,

le symbole de la poubelle barrée présent sur l'équipement ou sur son emballage indique que le produit à la fin de sa vie utile doit être collecté séparément des autres déchets.

L'utilisateur devra donc remettre l'appareil arrivé en fin de vie aux centres communaux chargés du tri sélectif des déchets électroniques et électrotechniques.

Le tri sélectif pour l'envoi de l'appareil au recyclage, au traitement, puis à l'élimination compatible d'un point de vue environnemental, contribue à éviter de possibles effets négatifs sur l'environnement et sur la santé, et favorise la réutilisation et/ou le recyclage des matériaux dont l'appareil est composé.

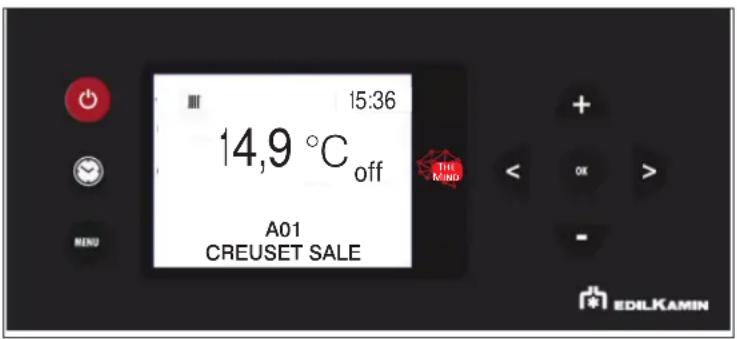

En cas de problèmes, le produit effectue automatiquement l'opération d'extinction.

L'écran affiche la raison (voir ci-dessous).

15:36 14,9 °C off A01 CREUSET SALE THE MIND EDILKAMIN

SIGNALEMENT	PROBLÈME ACTIONS
A01 creuset sale	Intervient lorsque le débit d'air de combustion en entrée est inférieur à un niveau prédéfini.	S'assurer que la porte du foyer est bien fermée.Vérifier l'entretien régulier du poêle.Vérifier le nettoyage de l'évacuation des fumées et du conduit d'aspiration de l'air de combustion.
A02	Intervient lorsque la carte ne détecte pas la vitesse de rotation correcte du ventilateur de fumée.	Contacter le technicien.
A03	Intervient si le thermocouple détecte une température des fumées inférieure à une valeur définie, l'interprétant comme une absence de flamme.	Vérifier la présence de granulés dans le réservoir.Vérifier que la température de l'eau n'a pas été augmentée suite à la fermeture d'une vanne (consulter le technicien).Contacter le technicien.
A04	Intervient si la phase d'allumage ne donne aucun résultat positif dans le délai prévu.	Distinguier les deux cas suivants :La flamme n'est PAS apparue :Contrôler le positionnement et le nettoyage du creuset.Contrôler la présence de granulés dans le réservoir et le creuset.Tenter d'allumer avec un peu d'allume-feux écologique solide (contacter le technicien au préalable et suivre attentivement les instructions du fournisseur de l'allume-feux).L'opération doit être considérée comme un essai mené sous le contrôle du technicien.
A05	Extinction suite à la rupture du capteur de lecture du dé-bit d'air	Contacter le technicien.
A06	Intervient si la carte électronique détecte que la sonde de lecture de la température des fumées est cassée ou débranchée.	Contacter le technicien.
A07	Extinction pour dépassement de la température maximale des fumées	Contrôler le type de granulés (appeler le technicien en cas de doutes).Contacter le technicien.
A08	Extinction due à une température excessive dans le produit	voir H07
A09	Extinction suite à la rupture ou au blocage du motoréducteur	Contacter le technicien.
A10	Extinction pour surchauffe de la carte électronique	Contacter le technicien.
A11	Extinction suite à l'intervention du pressostat de sécurité	Vérifier la propreté du poêle et de l'évacuation.Contacter le technicien.
A12	Panne de la sonde de température ambiante	Contacter le technicien.
A13	Extinction suite à la rupture de la sonde de lecture de la température de l'eau dans le thermopoêle	Contacter le technicien.
A14	Extinction suite à la rupture de la sonde de lecture de la température de l'eau dans le ballon	Contacter le technicien.
A15	Extinction suite au dépassement de la température maximale de l'eau dans le thermopoêle	Contacter le technicien.
A16	Extinction suite à la rupture du pressostat de lecture de la pression de l'eau dans le thermopoêle	Contacter le technicien.
A17	Extinction suite à la rupture de la sonde externe	Contacter le technicien.
A18	Extinction suite à la rupture de la sonde de lecture de la température de l'eau dans l'accumulation à inertie.	Contacter le technicien.
A20	Extinction suite à la rupture ou au blocage du motoréducteur	Contacter le technicien.

TEMPÉRATURE EXCESSIVE DE L'EAU (EXTINCTION SANS ALARME)

Si l'eau dans le produit atteint une température de 85 °C, celui-ci s'éteint sans alarme. L'écran affiche l'inscription STBY à côté de la température ambiante.

Le produit fonctionne, mais il est nécessaire de demander à un technicien agréé Edilkamin d'effectuer l'entretien.

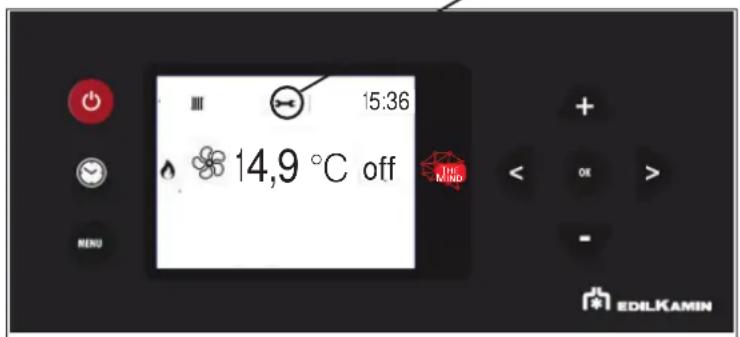

ENTRETIEN (SIGNAL QUI NE PROVOQUE PAS L'EXTINCTION)

Au bout de 2 000 heures de fonctionnement, l'écran affiche le symbole ☒ de la clé anglaise.

Le produit fonctionne, mais il est nécessaire de demander à un technicien agréé Edilkamin d'effectuer l'entretien.

15:36 14,9 °C off MIND EDILKAMIN

Nous rappelons qu'il faut faire appel au technicien agréé pour procéder à un entretien saisonnier selon les dispositions nationales et locales.

13. INTERFACE ET MODE D'EMPLOI

UTILISATEUR/INSTALLATEUR

13.1. Mode de fonctionnement

Mode	Grandeurs configurables
Automatique	Température d'ambiance souhaitée
Manuel	Température de l'eau souhaitée
	Niveau de ventilation (si présent sur le produit)
Prog.Chrono	Heures de fonctionnement des différents jours de la semaine

L'appareil est également doté des fonctions supplémentaires suivantes

Fonction	Activable	Action
Stand-By	Automatique	L’appareil se met en marche/s’arrête en fonction de la température
ProgChrono	Touche spécifique	L’appareil se met en marche/s’arrête en fonction des horaires et des températures programmées

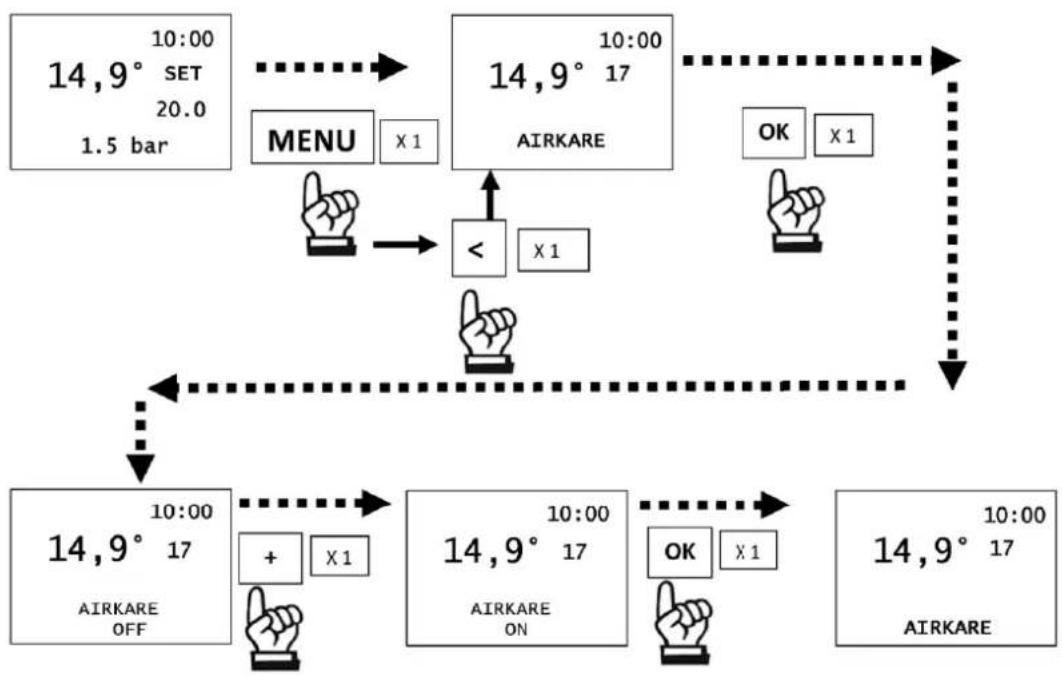

Airkare	Menu spécifique	Le produit active la fonction Airkare (si présente)

13.2. Interface

THE MIND

The Mind

Le produit peut être à la place géré à travers

• PANNEAU D'AFFICHAGE : De série, pour toutes les fonctions

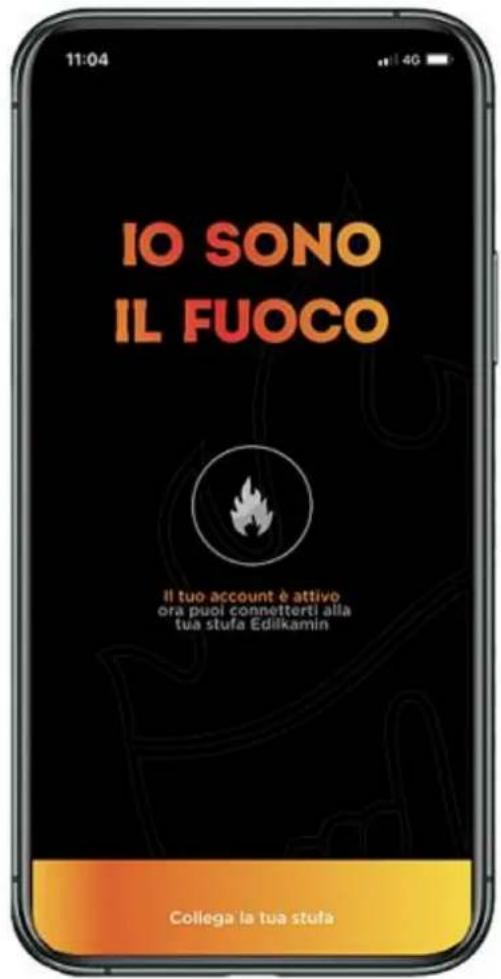

- APP The Mind : À télécharger sur Smartphone, pour toutes les fonctions par connexion directe ou en dehors du domicile avec une connexion à Internet et un enregistrement
• COMMANDES VOCALES avec OPTION extra Edilkamin : Alexa ou Google Home

Tutoriels vidéo présents sur le site :

www.edilkamin.com

13.3. Sondes-thermostats en option

Le produit dispose d'un bornier pour le branchement de sondes-thermostats.

L'installateur les détermine en fonction du type d'installation.

L'installateur dispose d'autres informations nécessaires sur le site.

À la fin de l'installation et de la mise en service, il est recommandé de voir avec le technicien toutes les opérations quotidiennes et les documents utiles. En particulier : utilisation du panneau d'affichage, chargement du granulé, entretien, que faire en cas de problèmes.

Les branchements doivent être effectués par un personnel qualifié, dans le respect des normes locales et nationales, avec le courant électrique coupé.

02:00 STAND-BY 29.3 SET 22.5 IMPOSTAZIONI T. spegnimento EDILKAMIN

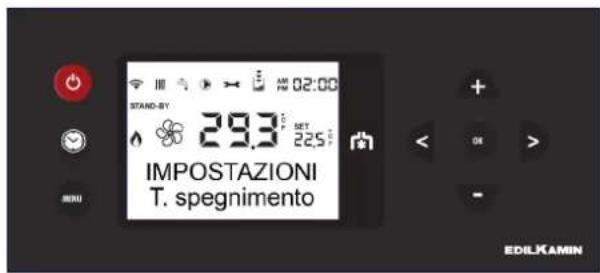

Panneau d'affichage avec tous les symboles possibles

Touche		Utilisation	Utilisation dans les menus
		Passer de OFF à ON et vice versa	Confirmer
		Augmenter les valeurs définissables	Parcourir les options
		Diminuer les valeurs définissables	Parcourir les options
		Accéder aux Menus	Quitter le menu
		Confirmer	Accéder à une option
		Régler la ventilation	Se déplacer dans les menus
		Régler la ventilation	Se déplacer dans les menus
		Activer ou désactiver la fonction chrono	/

Symbole	Signification
14,9°	Exemple de température ambiante (14,9°C)
02:00	Exemple d'heure
[BYDC]	Symbole de besoin de maintenance CAT.Il apparaît quand un certain nombre d'heures de fonctionnement est atteint.Sur certains modèles, le symbole peut être lié à un problème de fusible sur la carte.Contacter le CAT
[4A25]	Voyant de réserve. S'allume si la fonction est activée
	Présence de flamme et puissance du poêle
STAND-BY	Indique que le produit s'est éteint car l'objectif est atteint, avec le stand-by actifIl N'indique PAS que la fonctionnalité est activée
SET20.0	Digit pour set. Définition des différents set
[4HZW]	Symbole pompe active.
	Demande chauffage
[03CD]	Demande ballon tampon
	Demande sanitaire
	Ventilation (si présente)

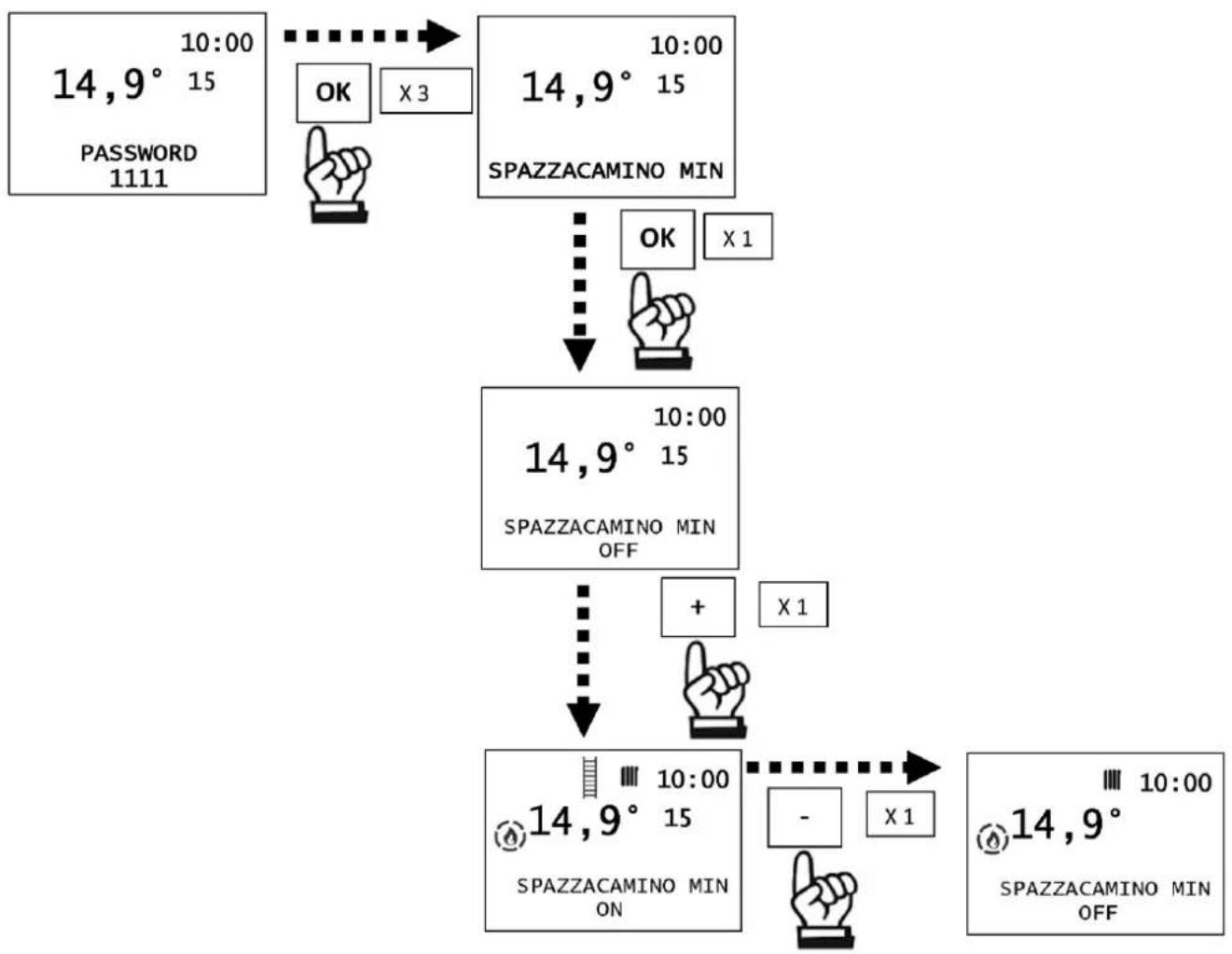

	Fonction ramonage active

Après quelques secondes, le panneau d'affichage se mettra en stand-by ; pour le réactiver, appuyer sur n'importe quelle touche

13.4. Première alimentation électrique

Au premier allumage, si la langue n'était pas définie, les menus « Langue, Date, etc. » apparaissent (expliqués dans le chapitre dédié)

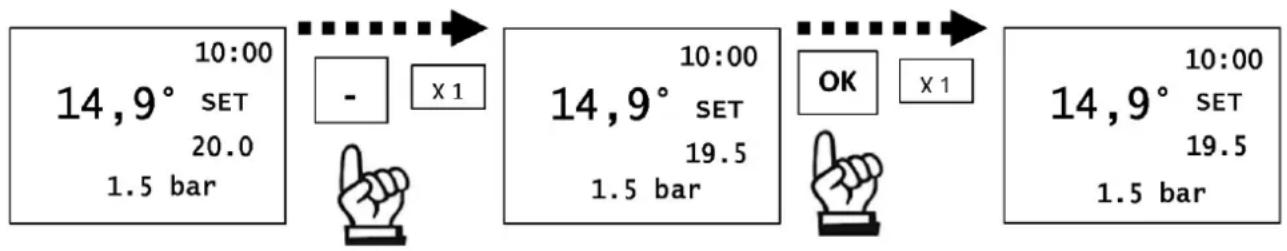

13.5. Utilisation simplifiée, au premier allumage effectué et configuration par défaut

Dans la configuration par défaut, après avoir activé l'alimentation électrique, appuyer sur la touche ON/OFF sur le panneau d'affichage pour « activer » le produit et régler la température ambiante souhaitée avec les touches +/-. Le produit s'allumera, s'éteindra et règlera la puissance automatiquement pour garantir la température souhaitée.

Dans l'exemple ci-dessous, la température lue est de 14,9°C et la température définie initiale (SET) est de 20.0

10:00 14,9° SET 20.0 1.5 bar - x 1 10:00 14,9° SET 19.5 1.5 bar OK x 1 10:00 14,9° SET 19.5 1.5 bar

Avec le Stand-By désactivé, le produit modulera pour tenter de maintenir la température de SET (dans l'exemple 19.5°C). Avec le Stand-by activé, il s'allumera/éteindra avec le même objectif.

Le produit est programmé par défaut avec un delta d’1 °C pour garantit le plus grand confort.Le technicien peut varier ce réglage lors du premier allumage pour satisfaire les besoins.Par exemple, en définissant 20°C comme température ambiante, le produit se mettra en modulation/extinction au dépassement des 20°C et se rallumera en dessous des 19°C.

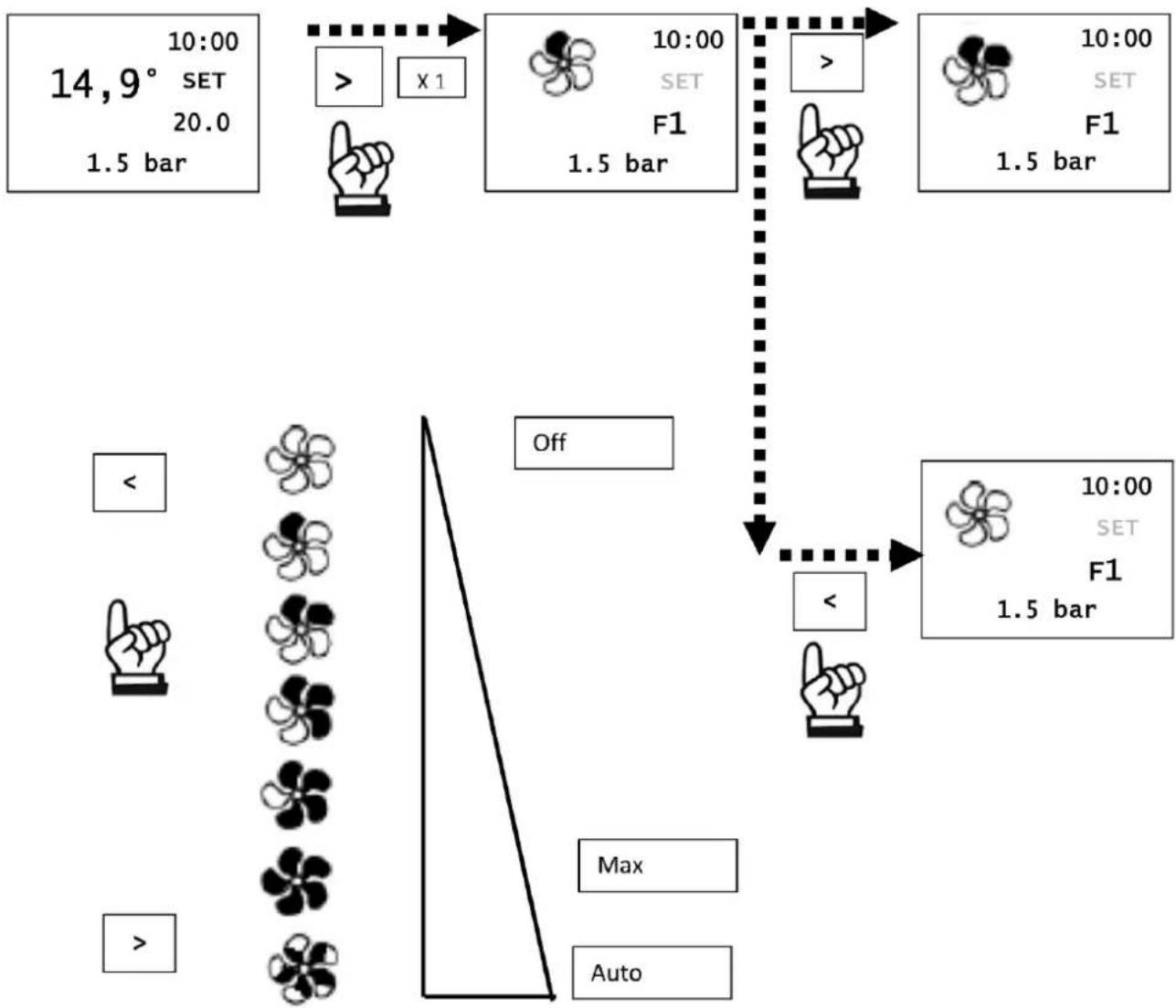

13.6. Ventilation

Réglage de la ventilation

13.7. États possibles du produit

OFF : Le produit est « désactivé » et ne produit pas de chaleur, ceci à la suite d'une extinction manuelle avec ON/OFF du panneau d'affichage ou avec alarme provenant d'un contact externe (prog.chrono, combinateur téléphonique). Passer de la page OFF à la page ON en appuyant sur la touche ON/OFF pendant 3 secondes.

ON : Situation où le produit est « actif » et peut satisfaire les demandes de chaleur.

ALARME : En cas de Blocage en raison d'une Alarme, le panneau d'affichage montre le type d'alarme. Voir le paragraphe « Conseils en cas de problèmes ».

ON/OFF AVEC STAND-BY ACTIF : Si le produit était en marche, il se met à la puissance minimale et attend le temps défini avant de s'éteindre. Si le produit était en phase d'allumage, il complète la phase d'allumage, se met à la puissance minimale et attend le temps défini avant de s'éteindre. Si le produit était sur OFF et qu'il est mis sur ON, le produit passe immédiatement en stand-by, sans effectuer l'allumage.

À la fin de l'installation et de la mise en service, il est recommandé de voir avec le technicien toutes les opérations quotidiennes et les documents utiles. En particulier : utilisation du panneau d'affichage, chargement du granulé, entretien, que faire en cas de problèmes.

13.8. Menu

Les rubriques du menu pour l'utilisateur sont les suivantes. Les autres sont uniquement pour le technicien ou à lire sous sa direction.

À de la température s'affiche le numéro progressif de la rubrique du Menu (non séquentiel), appelé « digit du Set.

En bas est affichée la rubrique du menu.

Example « (02 = digit ; STAND-BY)

• STAND-BY
• CHARGE GRANULÉ
  • PROG.CHRONO
  • TEMP. PROG.CHRONO (T1-T2)

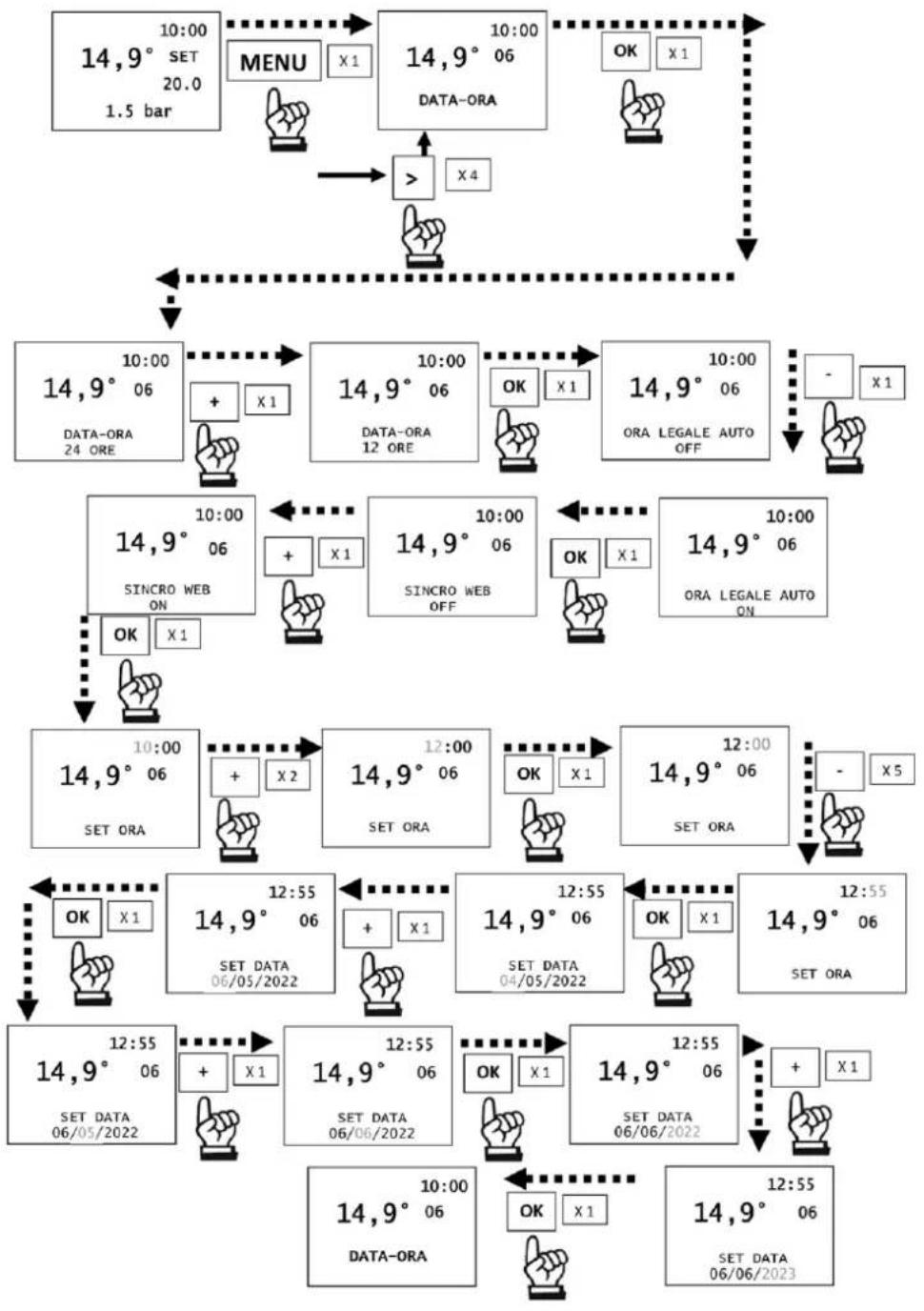

• DATE-HEURE
  • LANGUE

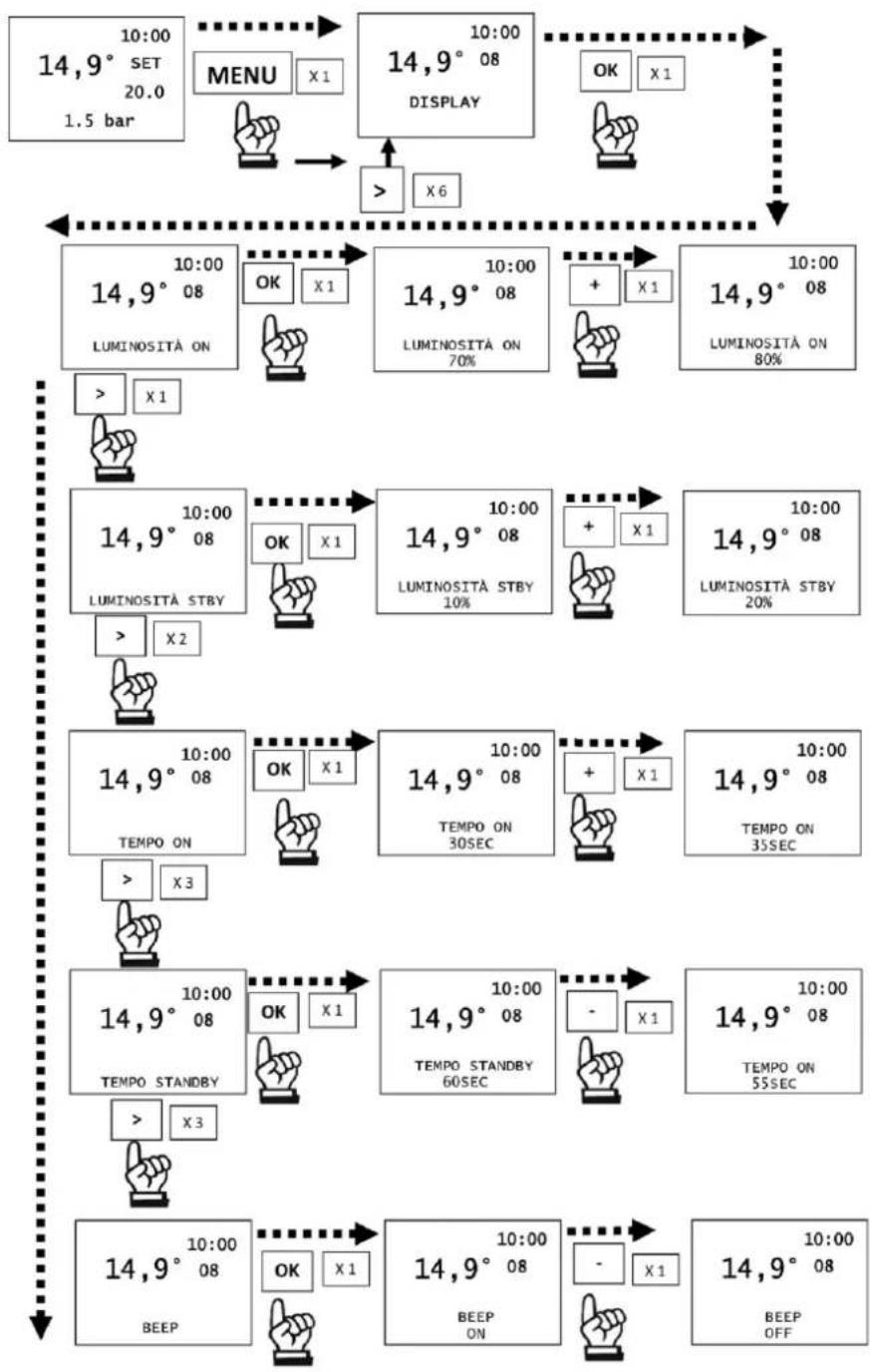

  • PANNEAU D'AFFICHAGE
• AIRKARE

L'ordre et l'inscription peuvent varier légèrement en fonction des versions

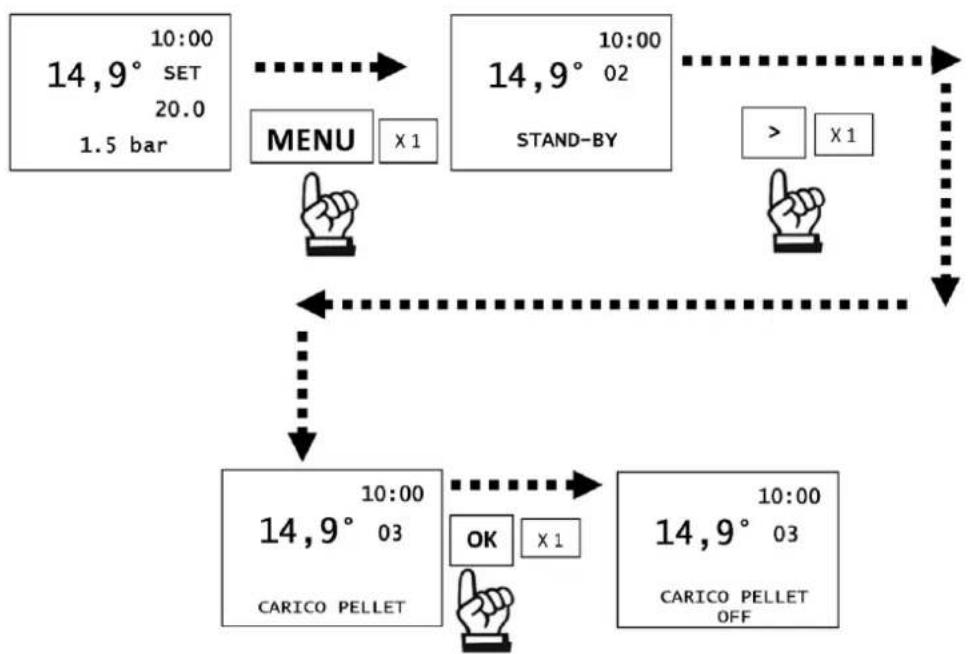

13.9. Comment accéder aux Menus.

MENU : Permet d'entrer dans les Menus

/ < : Pour passer d'un menu à l'autre

OK : Pour entrer dans le Menu

Comment accéder aux Menus

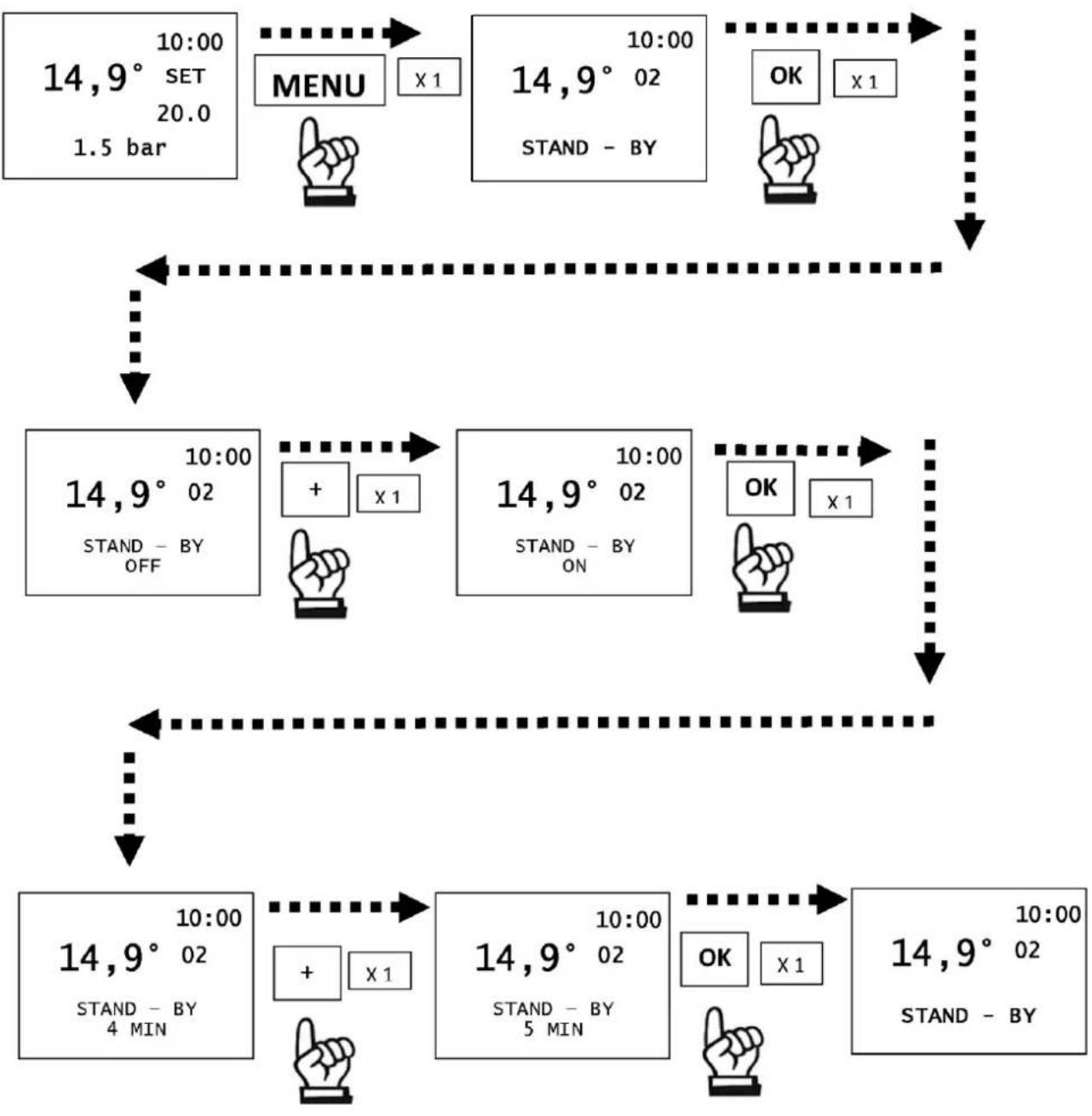

13.9.1. Stand-By

Avec la fonction Stand-by active, quand la température souhaitée est atteinte, le produit s'éteint pour se rallumer quand la température ambiante descend en dessous de la température souhaitée.

Avec la fonction Stand-By non active, le produit module jusqu'à la puissance minimale quand la température souhaitée est atteinte.

13.9.2. Accès au Menu et réglage

Comme sur le schéma, réglage ON ou OFF de la fonction STAND-BY et des minutes qui doivent s'écouler avant l'extinction (exemple 4 par défaut)

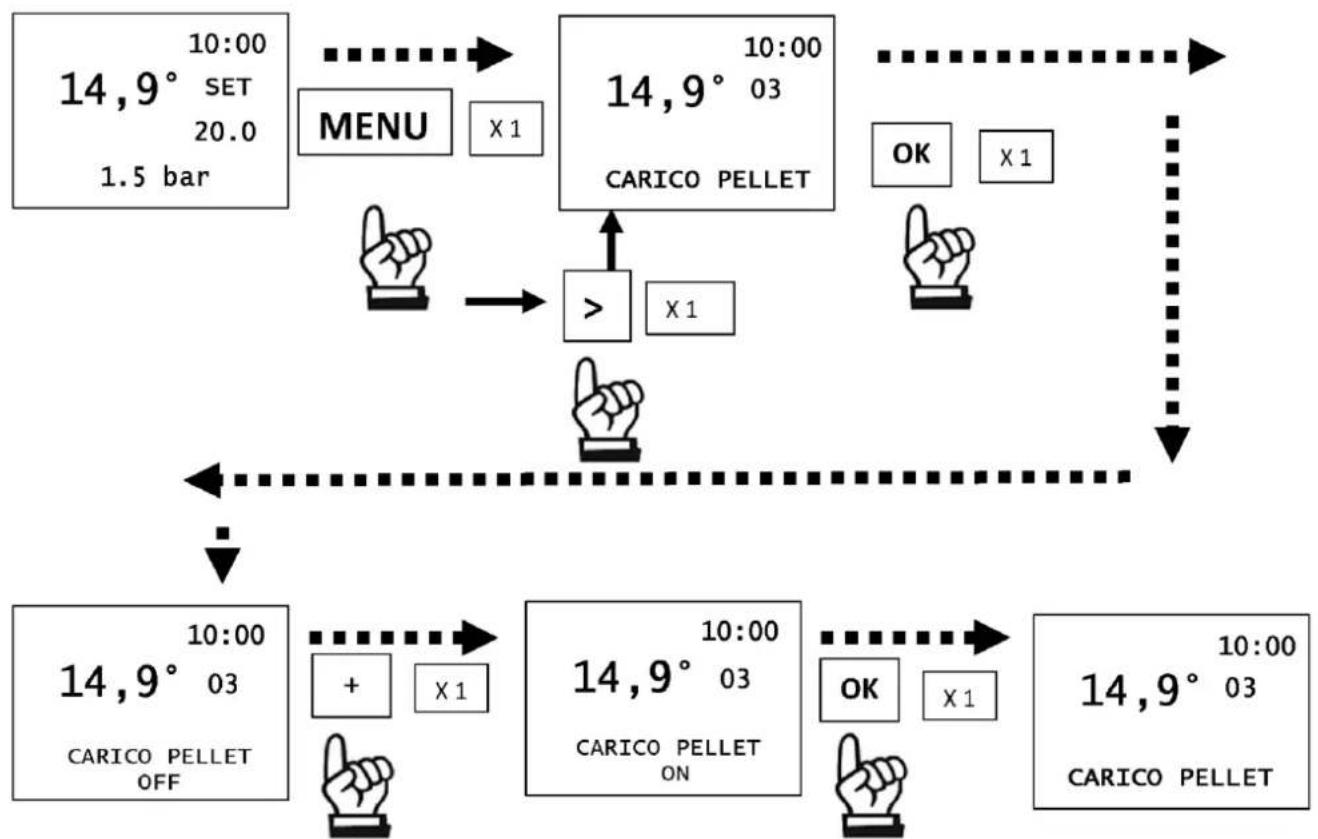

13.9.3. Charge granulé

Cette fonction permet de charger les granulés après le vidage complet de la vis sans fin. Sert au technicien lors du premier allumage.

Disponible uniquement en État OFF. En cas de tentative d'activation dans d'autres états, l'accès à la fonction n'est pas autorisé.


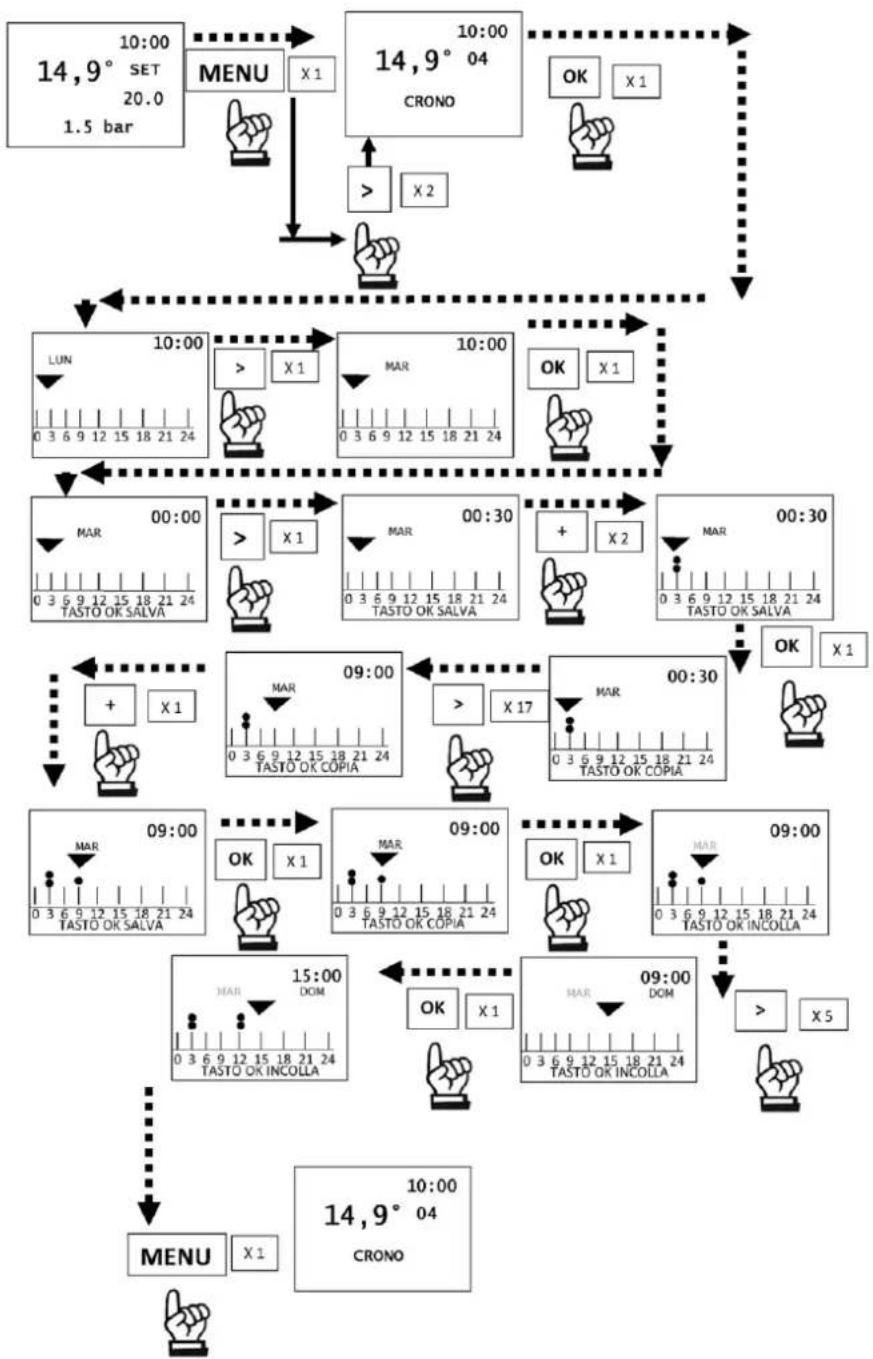

13.9.4. ProgChrono

Permet de régler la fonction Prog.Chrono.


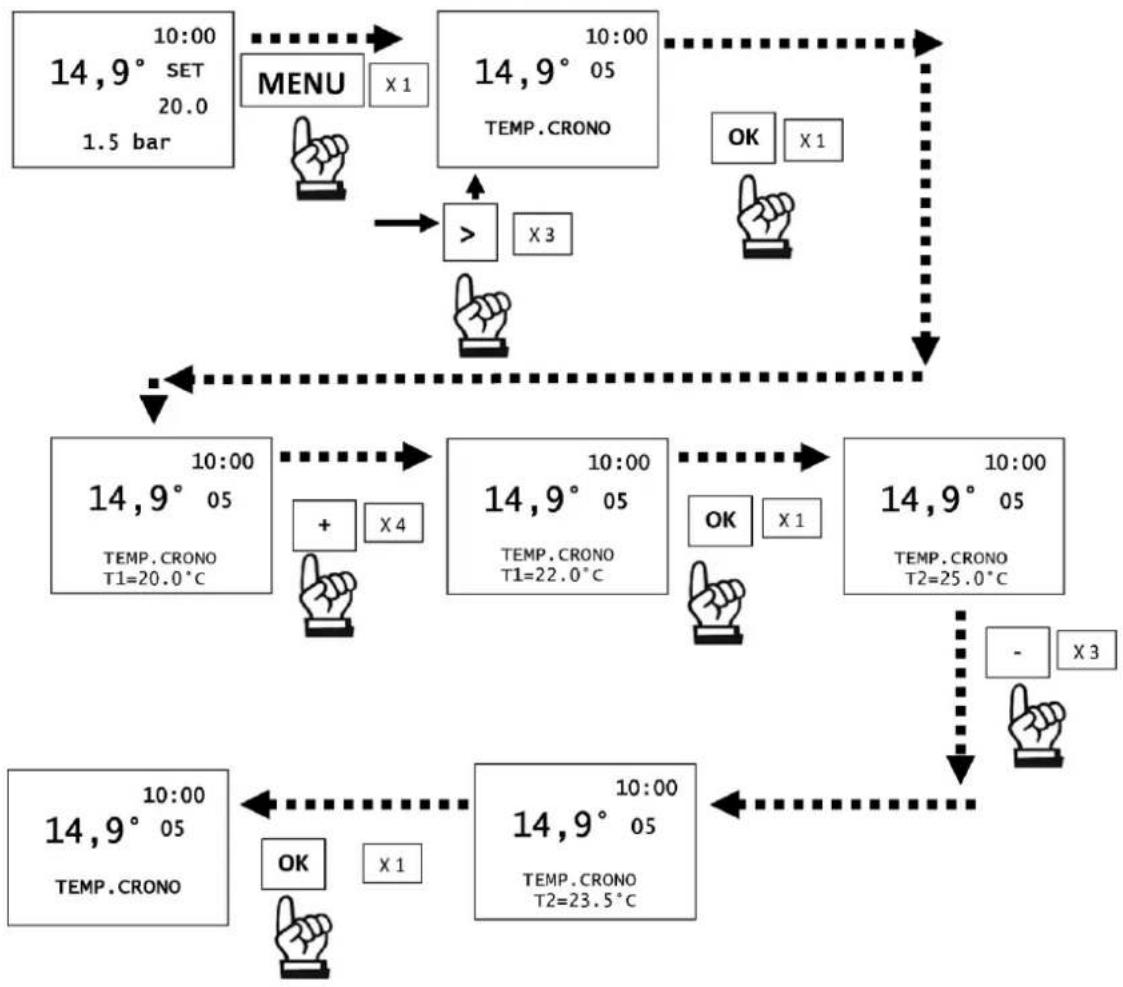

13.9.5. Temp (T1-T2)

Permet de définir les températures d'objectif du Prog.Chrono.

13.9.6. Date et heure

Permet de régler la date et l'heure.


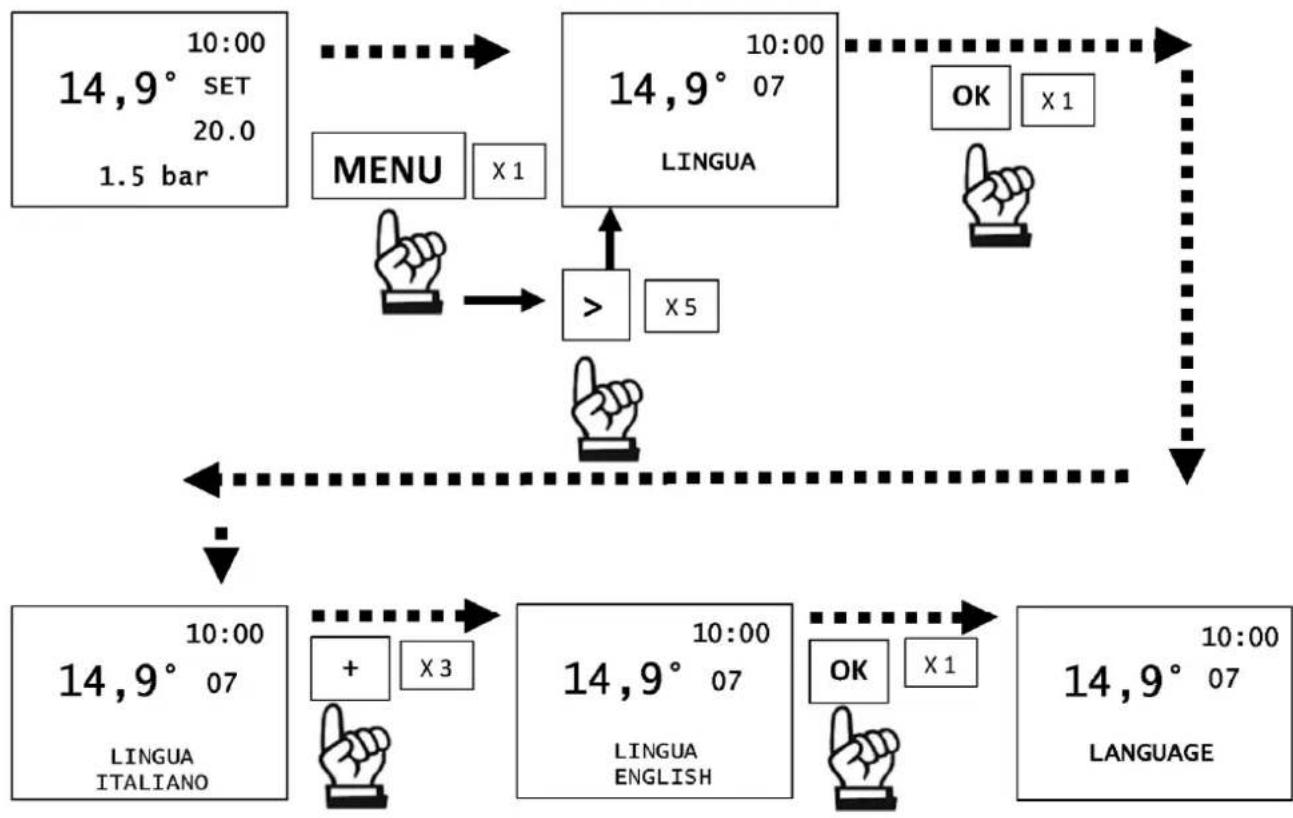

13.9.7. Langue

Permet de choisir la langue de communication.

13.9.8. Panneau d'affichage

Permet de choisir la luminosité du fond du panneau d'affichage.


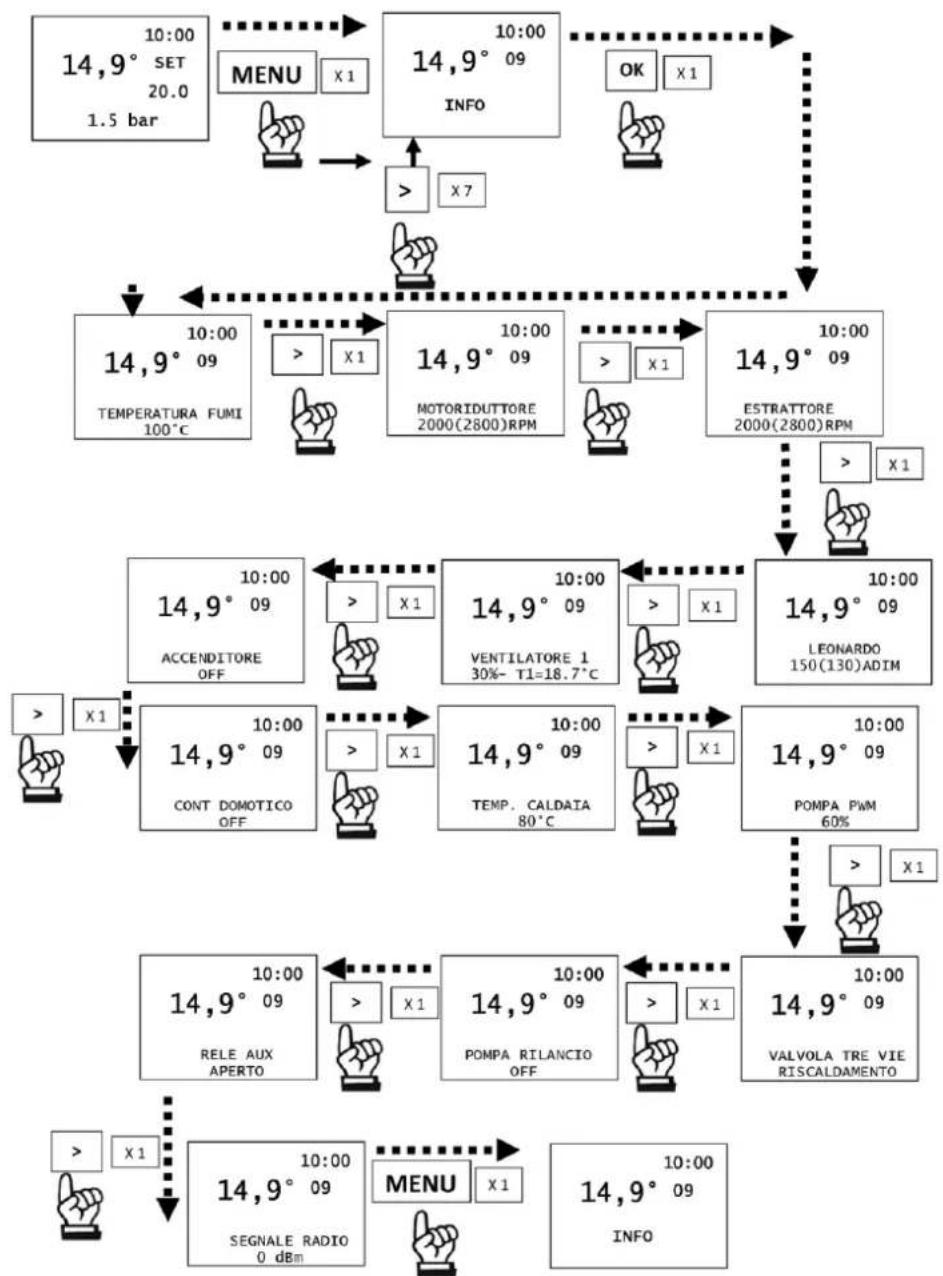

13.9.9. Info

Lectures à effectuer uniquement sous la direction d'un technicien.

Le technicien dispose de la signification des messages et des valeurs et pourrait vous demander de les lui lire en cas de problèmes.

Ci-dessous la description des rubriques

- Température des fumées: Indique la valeur de la température lue à l'intérieur du produit. À lire uniquement sous la direction du Centre d'Assistance Technique.

- Motoréducteur: Indique la vitesse définie et lue. Sert à comprendre les anomalies du moteur qui charge le granulé. À lire uniquement sous la direction du Centre d'Assistance Technique.

- Extracteur : Indique la vitesse définie et lue. Utile pour comprendre les anomalies du moteur qui créer une dépression dans la chambre de combustion. À lire uniquement sous la direction du Centre d'Assistance Technique.

- Leonardo : Indique la valeur objectif définie et lue. À lire uniquement sous la direction du Centre d'Assistance Technique.

- Ventilateur : Indique la tension en sortie. À lire uniquement sous la direction du Centre d'Assistance Technique.

- Allumeur (bougie) : Indique si le composant d'allumage est allumé ou éteint. Utile en phase d'allumage pour comprendre les fonctionnalités.

- Contact domotique : Indique si ON ou OFF. Utile pour comprendre les fonctionnalités.

- Température chaudière : Indique la valeur de la température de l'eau lue à l'intérieur du produit. Elle apparaît également sur le panneau d'affichage au premier niveau uniquement si le paramètre « no Input » est défini dans le paramètre Signal T°Ambiant. Attention, la température ambiante n'apparaîtra plus. BIEN EXPLIQUER AU CLIENT. À lire uniquement sous la direction du Centre d'Assistance Technique.

- Pompe PWM : Indique la valeur en sortie de la pompe du circuit primaire (du kit si en option).

- Vanne 3 voies chauffage : Indique la fonctionnalité de la vanne.

- Pompe relance : Indique si la pompe est ON ou OFF.

- Relais AUX : Indique s'il est OUVERT.

- Puissance signal : Indique la puissance du signal en décibel milliwatt. Valeurs admissibles de 0 à -95 db

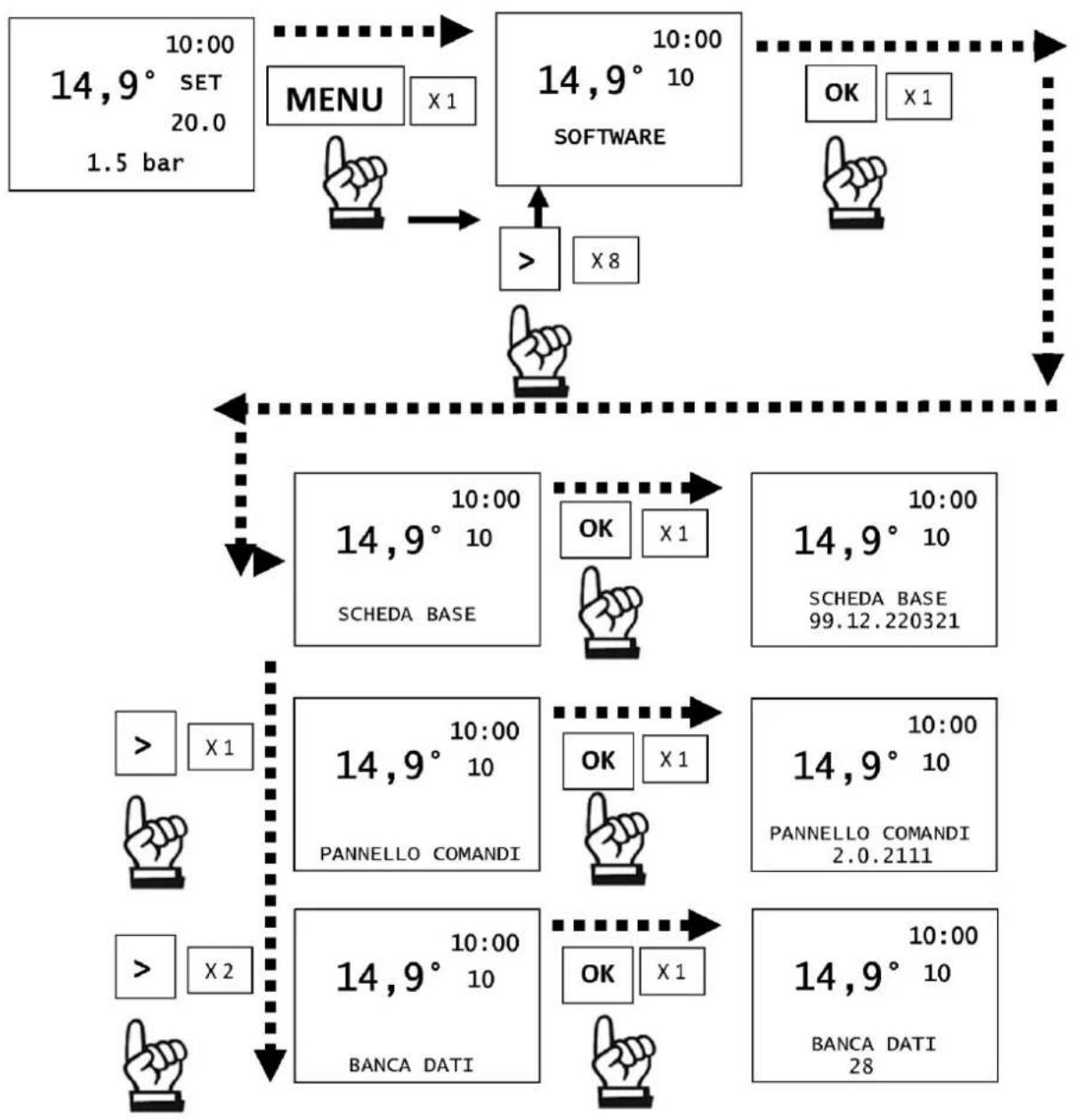

13.9.10. Software

Lectures à effectuer uniquement à l'aide d'un technicien.


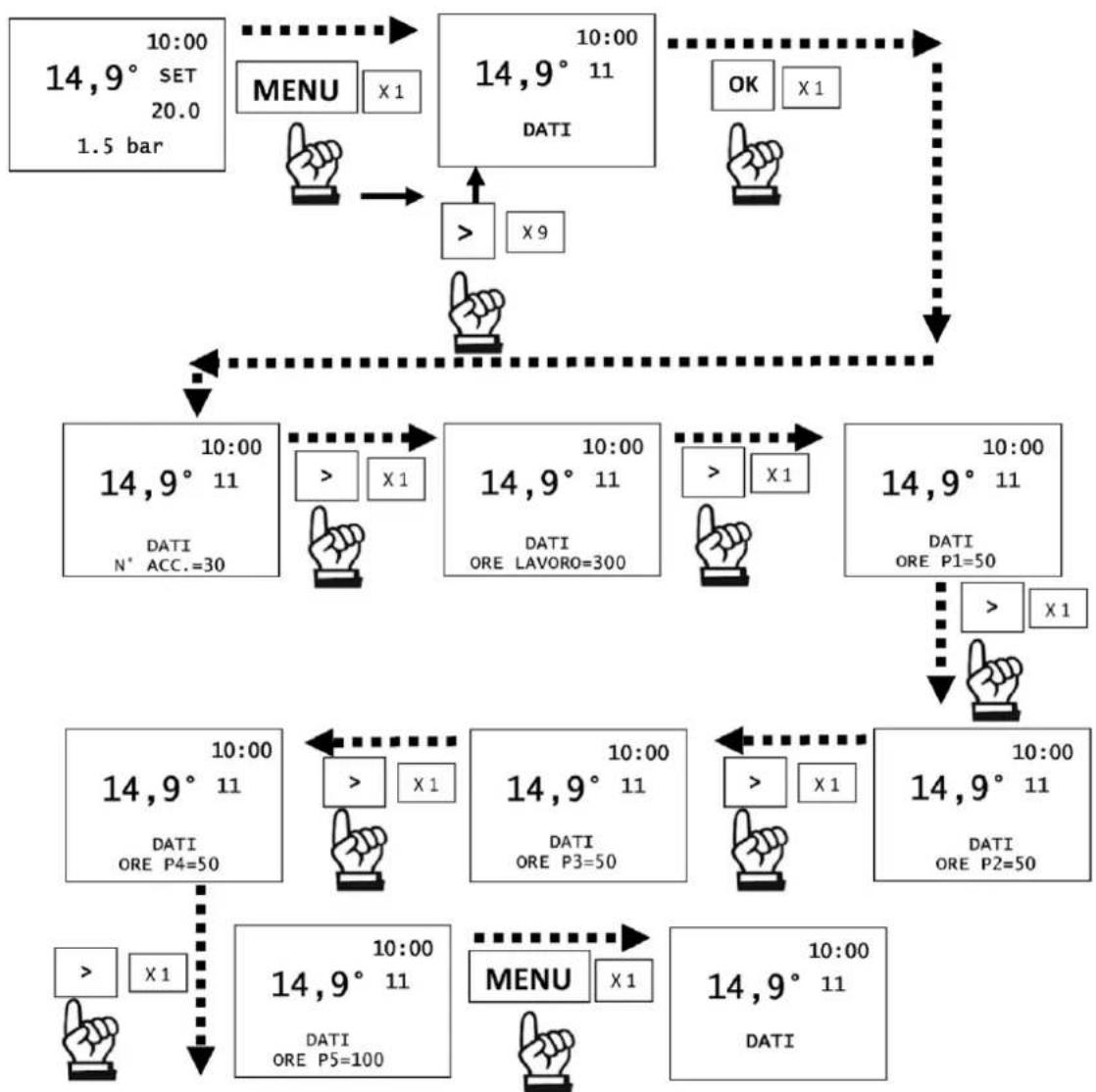

13.9.11. Données

Permet de voir les différents compteurs du produit.

Lectures à effectuer uniquement sous la direction d'un technicien.

13.9.12. Alarmes

Lectures à effectuer uniquement sous la direction d'un technicien.

Les alarmes sont triées de la plus récente à la plus ancienne.

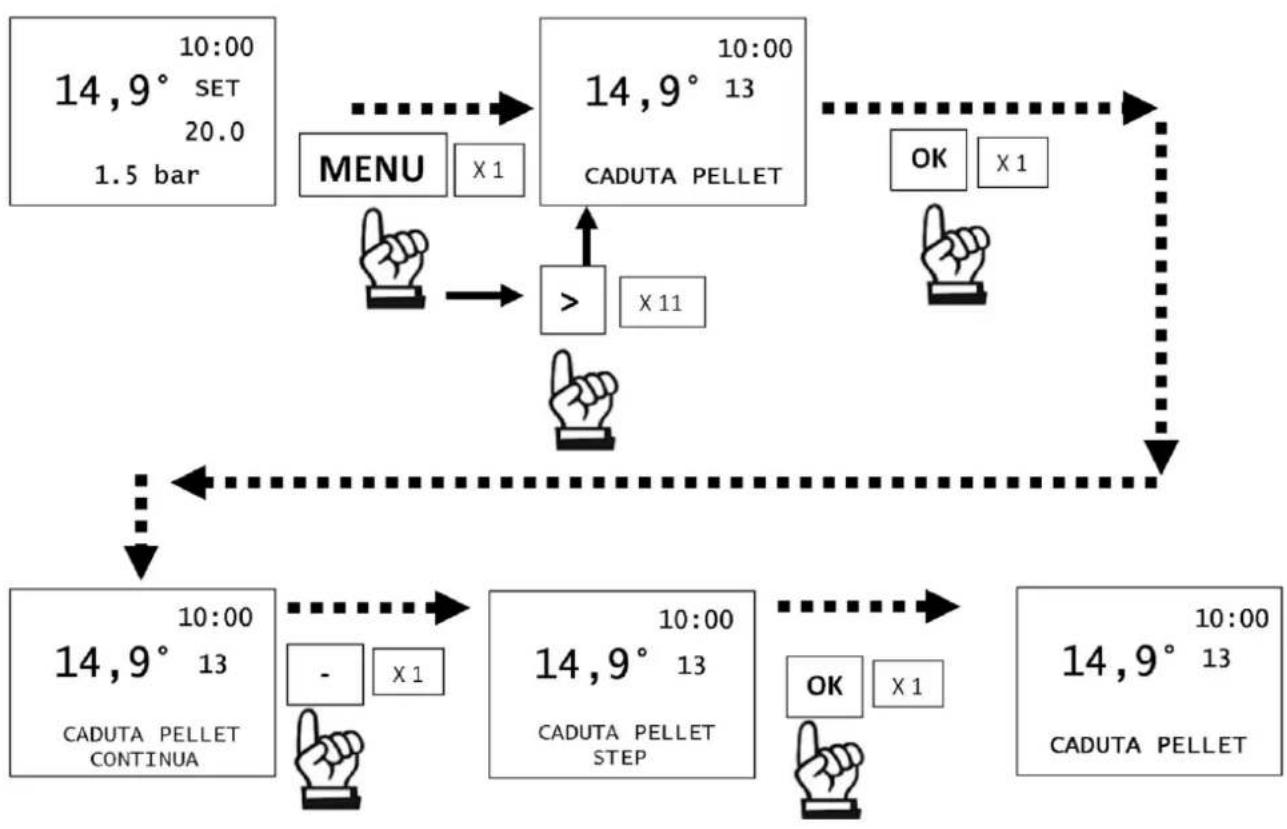

13.9.13. Vis sans fin

Permet de configurer le motoréducteur à cycle continu ou à étapes. À effectuer uniquement sous la direction d'un technicien.

Toute variation inappropriée peut provoquer des blocages du produit

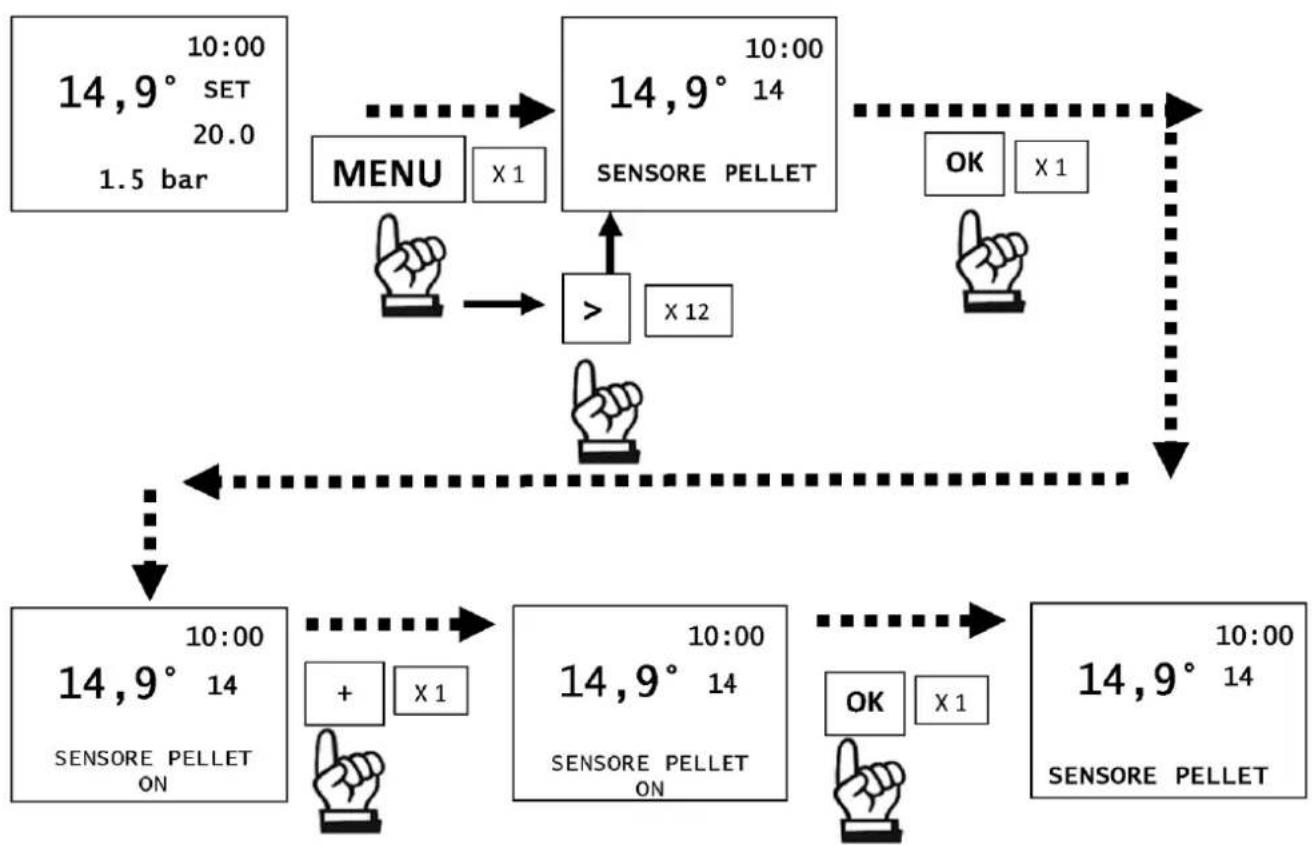

13.9.14. Capteur granulé

Permet de régler sur ON ou OFF le capteur de niveau du granulé.

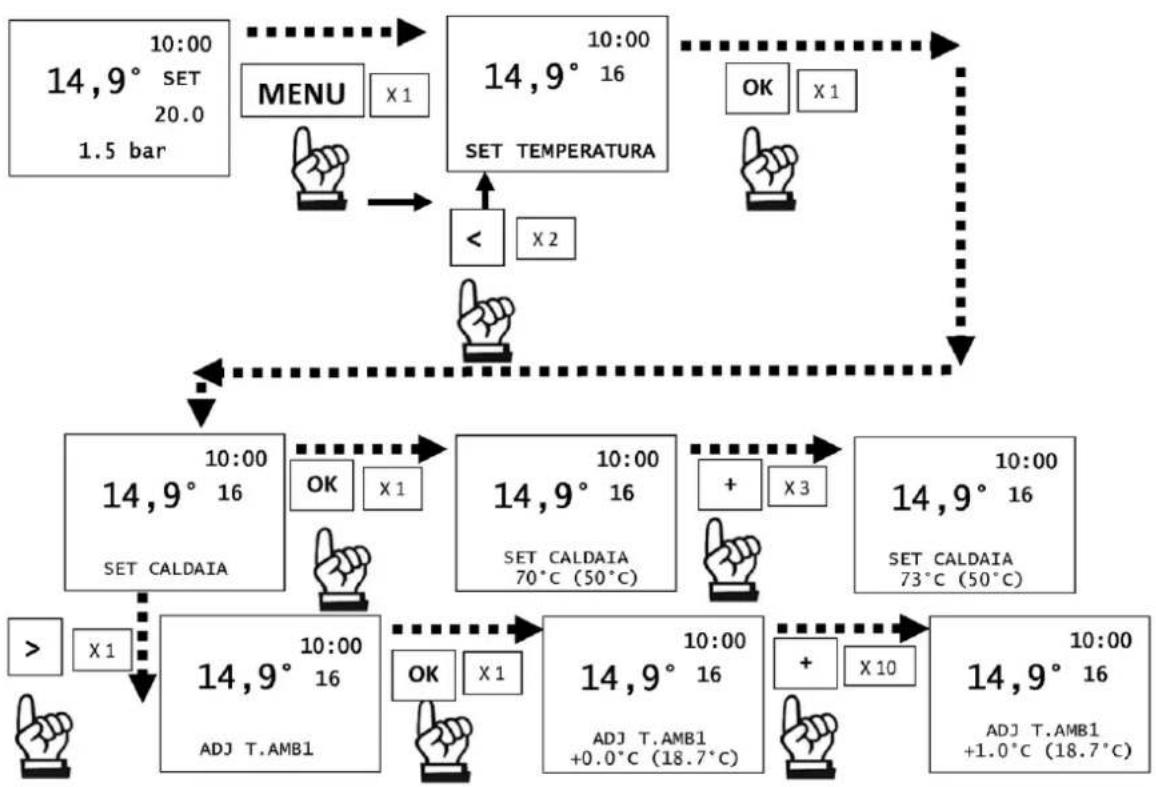

13.9.15. Réglages T°

• Dans l'ordre de défilement, il se trouve après le menu technique.
• Permet le réglage de la température de la chaudière et éventuellement de la température du ballon.
• Si la sonde externe est activée, il permet le réglage de la courbe climatiq. à la place de la température de la chaudière.

Toute variation inappropriée peut provoquer des blocages du produit

Le technicien pourra donner des indications sur les températures et les paramètres à configurer en fonction de l’installation

13.9.16. airKare

Permet d'activer ou de désactiver la fonction Airkare (si elle est présente)

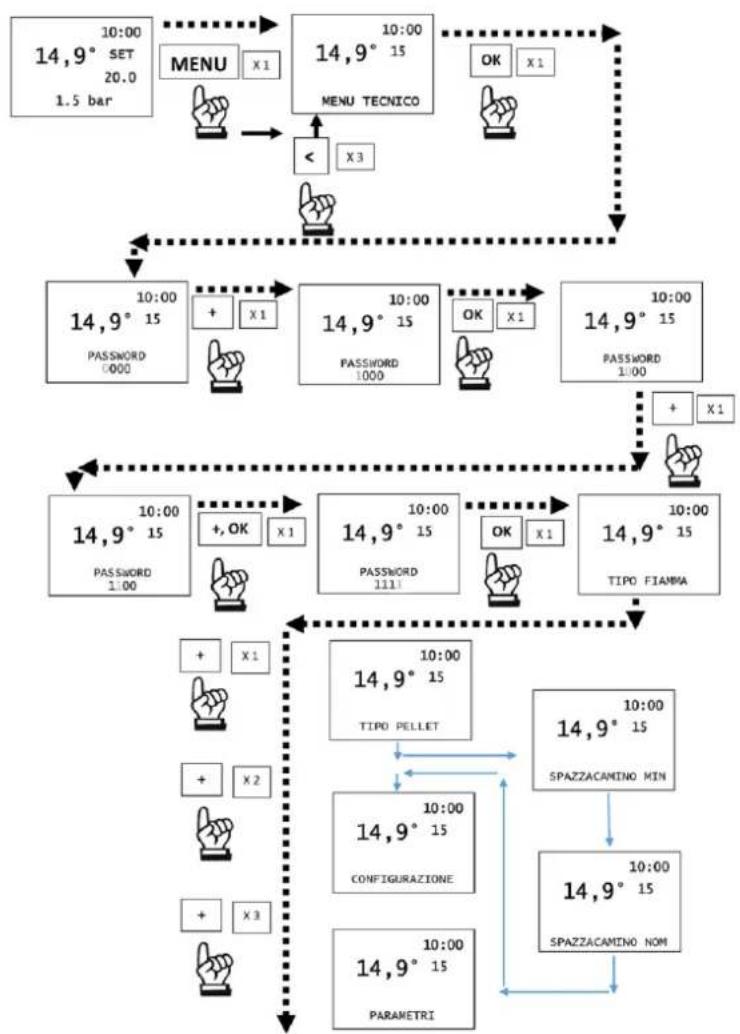

13.10. Menu technique

INSTALLATEUR

Les différents sous-menus sont :

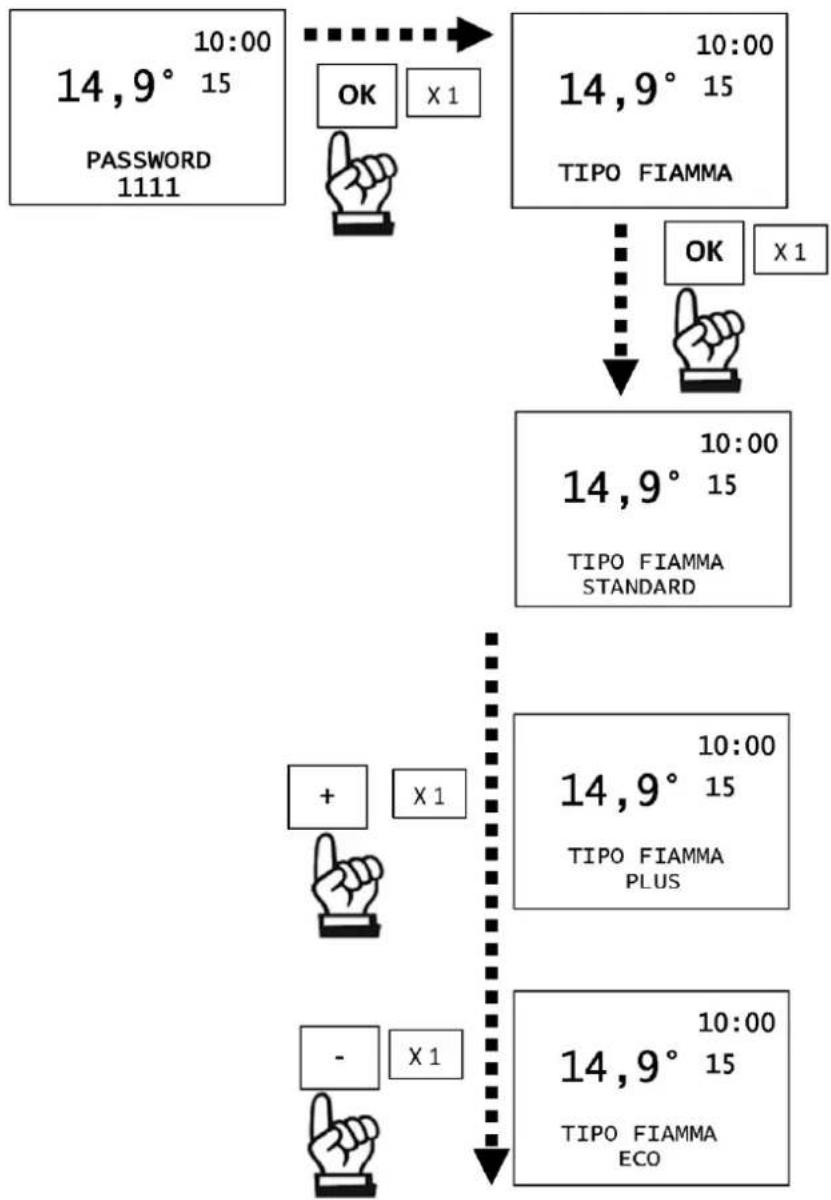

• Taille flamme
  • Q.té granulé
• Configuration
• Paramètres

13.11. Accès au Menu et réglage

Uniquement accessible au technicien possédant le mot de passe - password correct (1111)

Toute variation inappropriée peut provoquer des blocages du produit

13.11.1. Taille flamme

Dans des conditions correctes d'installation, avec les paramètres Centres d'Assistance correctement réglés, avec un granulé de qualité, l'intensité de la flamme peut être réglée :

• Standard
• Eco
• Plus

13.11.2. Type granulé

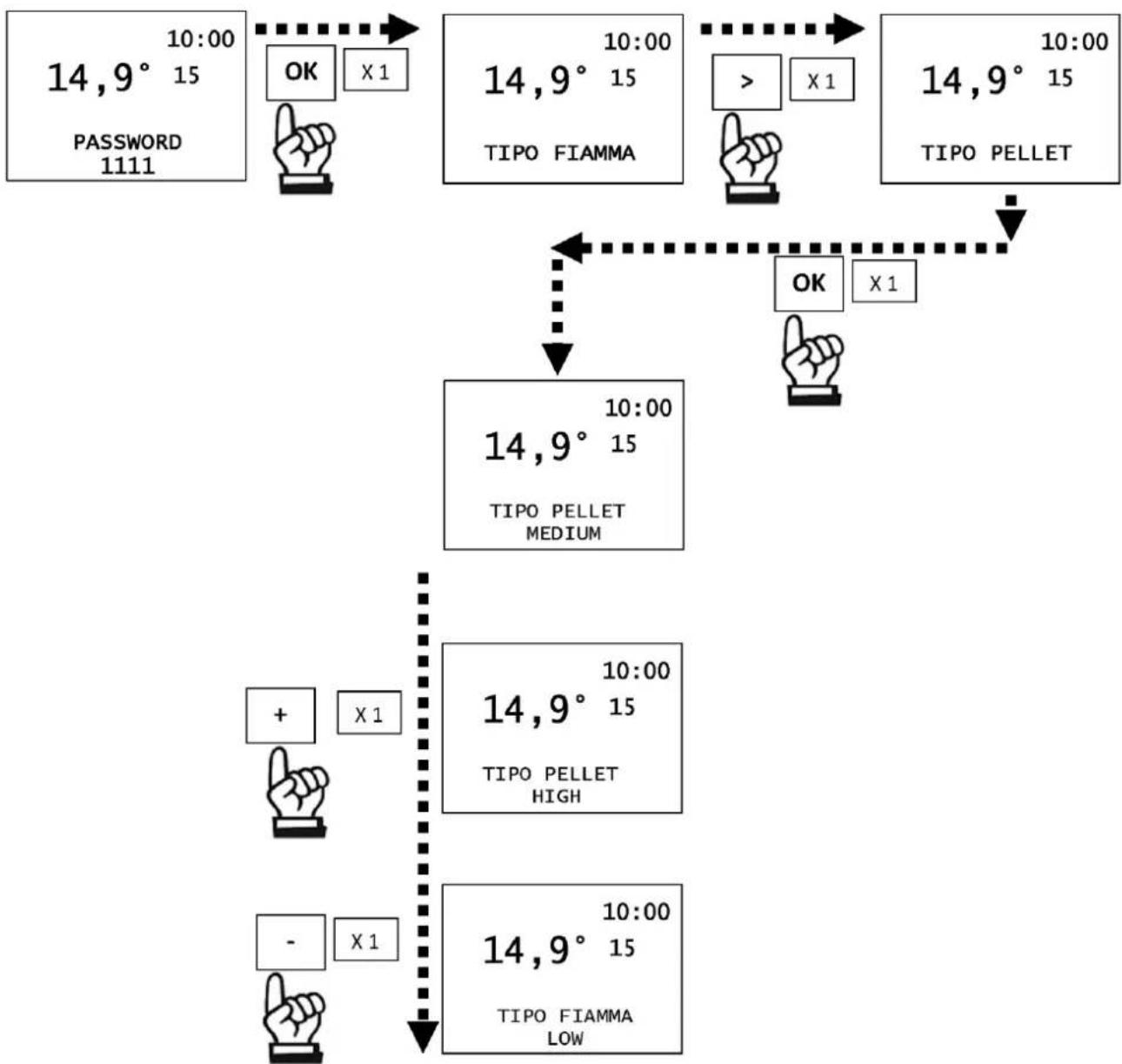

Dans des conditions correctes d'installation, avec les paramètres Centres d'Assistance correctement réglés, avec un granulé de qualité, la charge de granulé peut être réglée :

• Medium
  • High
• Low

13.11.3. Ramoneur

Les différentes fonctions sont :

• Ramoneur min.
• Ramoneur nom

Le produit fonctionne à la puissance maximale ou minimale pendant 15 minutes, avec tours motoréducteur et extracteur fixes

La fonction peut UNIQUEMENT être activée avec le produit allumé

13.11.4. Configuration

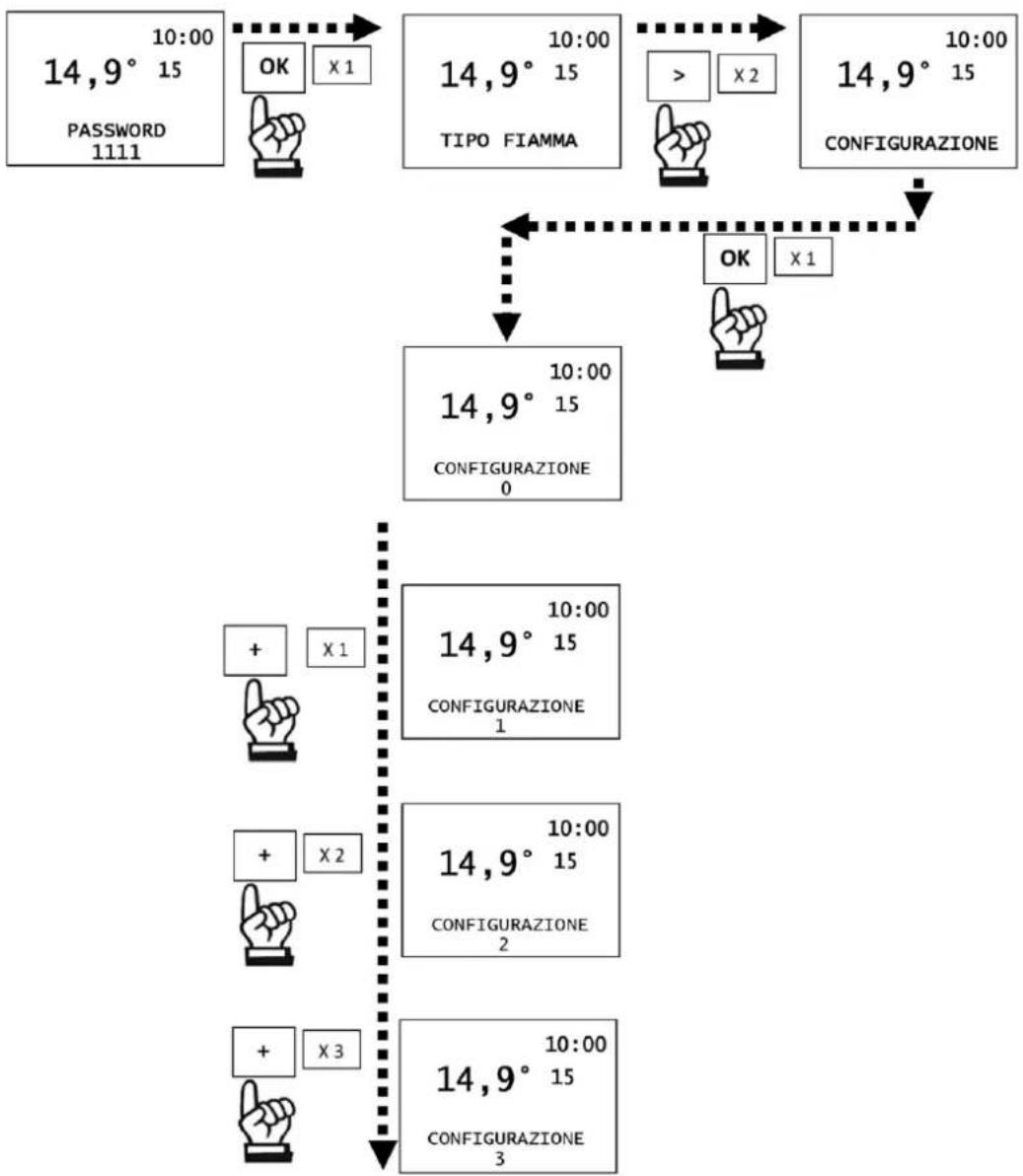

Permet de choisir la configuration de l'installation :

• 0 Chauffage direct (éventuellement avec chaudière combinée)
• 1 Chauffage avec ballon tampon(stockage inertiel)
• 2 Chauffage avec chauffe-eauECS (éventuellement avec chaudière combinée)
• 3 Chauffage avec ballon tampon(stockage inertiel) et chaudière (stockage d'eau chaude sanitaire)

Des pages sur le bornier et les circuits sont présentes ci-dessous pour mieux comprendre les indications ci-dessus.

13.12. Logique circulateurs

Installation	Pompe primaire	Pompe secondaire
Configuration= 0	Temp. H_2O> temp on pompe (50 °C)	Temp. H_2O> temp on pompe (50 °C)
Configuration= 1	Temp. H_2O> temp on pompe (50 °C)et avec sonde ballon tampon setemp. H_2O > temp. chaudière +2 °C(hystérésis pompe)	Avec sonde ballon tampon : Si sonde d'ambiance ou thermostat d'ambiance en demande de chaleur et temp. b. tampon >40°CAvec thermostat du ballon tampon : Si sonde d'ambiance ou thermostat d'ambiance en demande de chaleur
Configuration= 2En direction de la chaudière	Temp. H_2O> temp on pompe (50 °C)et avec sonde chaudière setemp. H_2O > temp. chaudière +2 °C(hystérésis pompe)	Temp. H_2O> temp on pompe (50 °C)e avec sonde chaudière setemp. chaudière +2 °C (hystérésis pompe)
Configuration= 2En direction du chauffage	Temp. H_2O> temp on pompe (50 °C)	Temp. H_2O> temp on pompe (50 °C)
Configuration= 3En direction de la chaudière	Temp. H_2O> temp on pompe (50 °C)e et avec sonde chaudière setemp. H_2O > temp. chaudière +2 °C(hystérésis pompe)	Avec sonde ballon tampon : Si sonde d'ambiance ou thermostat d'ambiance en demande de chaleur et temp. b. tampon >40°CAvec thermostat du ballon tampon : Si sonde d'ambiance ou thermostat d'ambiance en demande de chaleur
Configuration = 3En direction du ballon tampon	Temp. H_2O> temp on pompe (50 °C)e et avec sonde ballon tampon setemp. H_2O> Temp. ballon tampon +2 °C(hystérésis pompe)	Avec sonde ballon tampon : Si sonde d'ambiance ou thermostat d'ambiance en demande de chaleur et temp. b. tampon >40°CAvec thermostat du ballon tampon : Si sonde d'ambiance ou thermostat d'ambiance en demande de chaleur

13.13. Chauffage direct (éventuellement avec chaudière associée) configuration « 0 »

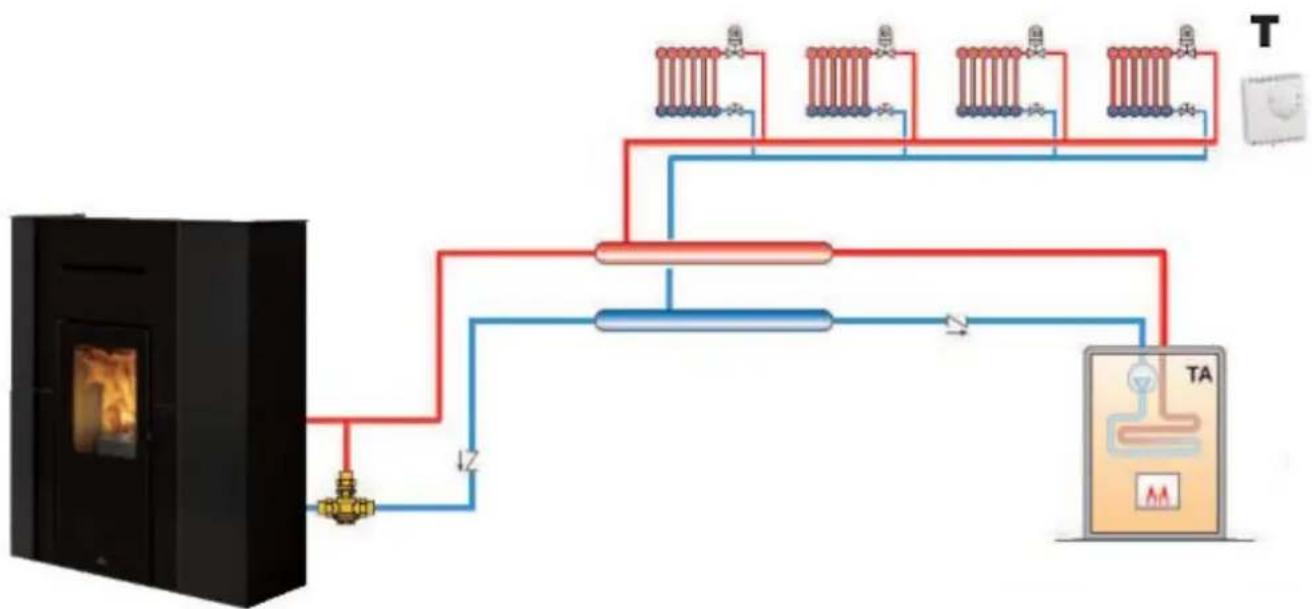

Le produit module en fonction de la température de l'eau et s'allume/s'éteint en fonction de la température ambiante (sonde ou thermostat T) ou, selon le choix de l'installateur, en fonction de la température de l'eau.

Schémas purement indicatifs.Ils ne remplacent en aucun cas les obligations prévues par la loi concernant la rédaction d’un projet.Toutes les normes locales et nationales doivent être respectées.

13.14. Chauffage avec puffer (ballon tampon) configuration « 1 »

Le produit module en fonction de la température de l'eau et s'allume/s'éteint en fonction de la température du PUFFER (P).

La température ambiante du thermostat (T) ou de la sonde règle la pompe du circuit secondaire (P2)

Schémas purement indicatifs.Ils ne remplacent en aucun cas les obligations prévues par la loi concernant la rédaction d’un projet.Toutes les normes locales et nationales doivent être respectées.

13.15. Chauffage avec chauffe-eau configuration « 2 »

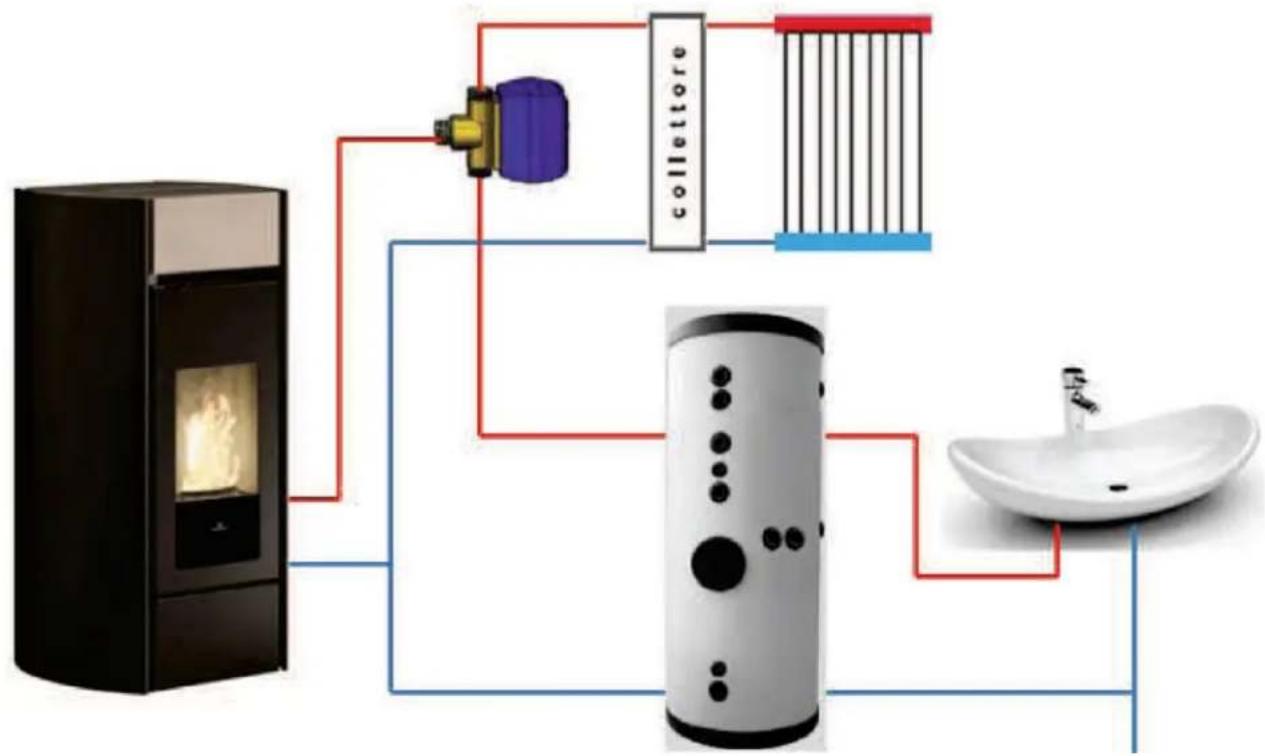

L'objectif du produit est de satisfaire :

• Le chauffe-eau (la demande de chaleur est signalée par le symbole du robinet).
• La température ambiante (sonde ou thermostat).
• Température de refoulement (UNIQUEMENT si no input est défini dans le paramètre dédié, la demande de chaleur est signalée par le symbole du radiateur).

Schémas purement indicatifs.Ils ne remplacent en aucun cas les obligations prévues par la loi concernant la rédaction d’un projet.Toutes les normes locales et nationales doivent être respectées.

13.16. Chauffage avec puffer et chauffe-eau configuration « 3 »

Schémas purement indicatifs.Ils ne remplacent en aucun cas les obligations prévues par la loi concernant la rédaction d’un projet.Toutes les normes locales et nationales doivent être respectées.

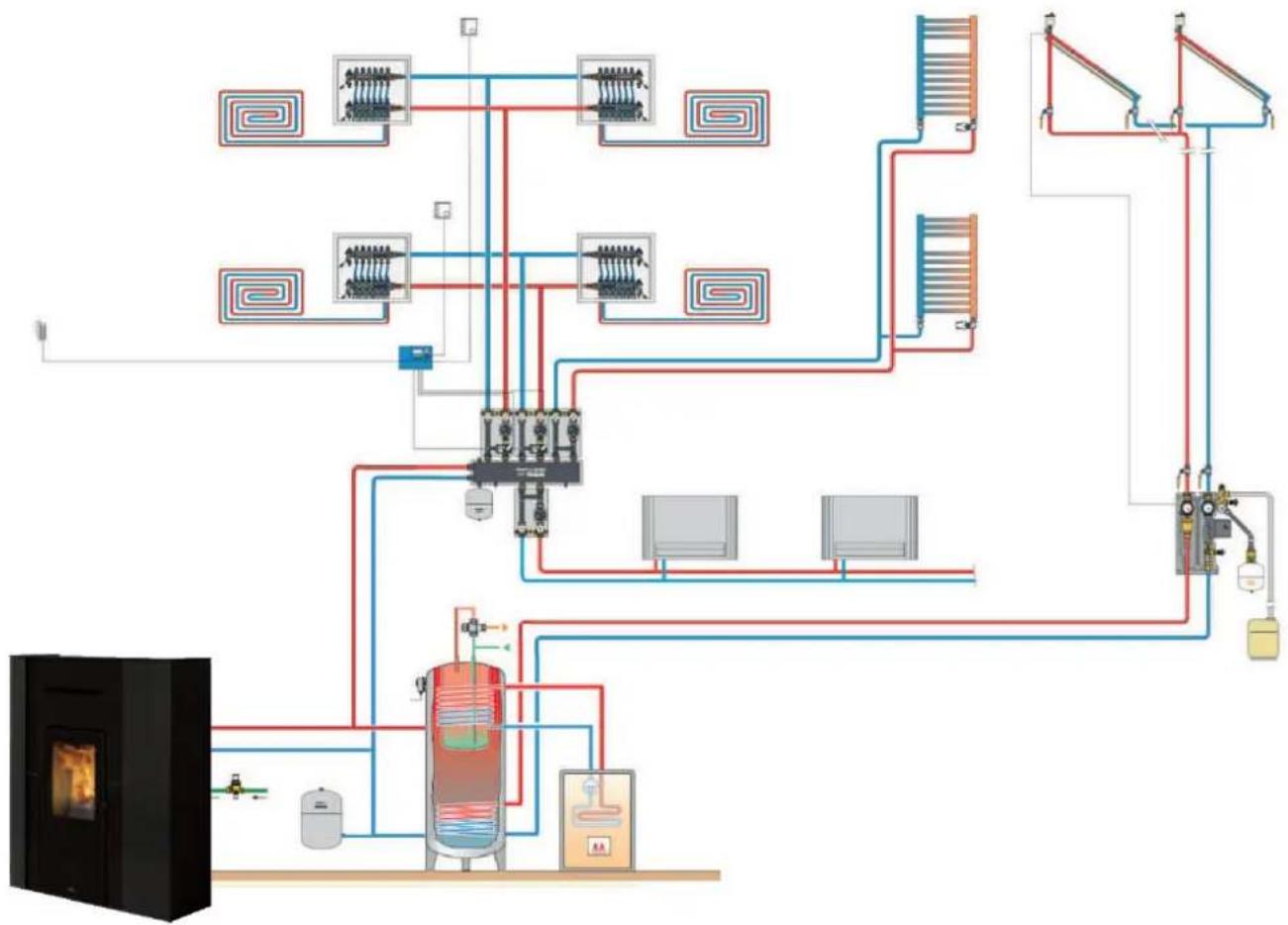

Au-delà des configurations définies, le produit peut être installé dans des installations intégrées (exemple ci-dessous) avec des sondes et des thermostats]

Schémas purement indicatifs.Ils ne remplacent en aucun cas les obligations prévues par la loi concernant la rédaction d’un projet.Toutes les normes locales et nationales doivent être respectées.

13.16.1. Paramètres

INSTALLATEUR

Permet de régler certains paramètres. Les paramètres pour les sondes sont actifs en fonction de la configuration choisie.

• Capt. niveau granulé : Active ou désactive la possibilité pour le client final de voir et choisir l'état du voyant de réserve de granulé
• Fonction Airkare : Permet de sélectionner SI Airkare active et sur quelle taille de pièce (SMALL, inférieure à 30 m³ ou BIG) ou non active (OFF)
• Reset Airkare : Permet de remettre à zéro les heures de fonctionnement d'Airkare
• Nombre ventilateurs : Active ou désactive la possibilité pour le client final d'actionner le ventilateur s'il est présent.

• Signal T°Ambiant : Permet de choisir la rubrique que le client final lit et règle sur la page d'accueil du panneau d'affichage. Cela dépend du type d'installation

• Sonde : Sonde d'ambiance, de série dans le produit

• No input : Active la lecture sur le panneau d'affichage de la température de l'eau dans la chaudière. Exclut la demande de chaleur provenant de la sonde ou du thermostat
• Thermostat : Active le thermostat, installable à la place de la sonde d'ambiance.

- Sign.Amb2/ Ch-Eau : définit la rubrique à activer en fonction du composant connecté. Cela dépend du type d'installation :

- In. amb3/ch-eau/rés : Définit la rubrique à activer en fonction du composant connecté. Cela dépend du type d'installation :

- Signal B-T : Définit la rubrique à activer en fonction du composant connecté. Cela dépend du type d'installation :

• No input (par défaut)
• Sonde
• Thermostat

• Hyst. ballon ECS : Définit l'hystérésis

• Hyst. Ball tampon : Définit l'hystérésis

- Pression H 2O : Définit l'affichage ou non sur le panneau d'affichage de la pression de l'eau, à travers la lecture de pression des kits.

- T° on pompe : Définit la température de l'eau pour le démarrage du circulateur du primaire (pompe).

- Sortie aux. : Règle la sortie auxiliaire en fonction des configurations d'installation :

• Alarme à distance (par défaut)
• Chaudière aux

- Syncro chrono : Synchronise le prog.chrono

- Unpair bluetooth : Active

• Active antigel : Active ou désactive la fonction hors-gel

- Antigel : Définit la température pour la fonction hors-gel

- Max pompe pwm : Définit la vitesse maximale de la pompe

- Courbe climatiq. : Définit la valeur pour la courBe climatiq.

- T°min chaudière : Définit la température minimale de réglage de la chaudière automatique en fonction de la température extérieure

Les noms des centres d'assistance technique (CAT) Edilkamin contractuels et agréés et des revendeurs sont indiqués UNIQUEMENT sur www.edilkamin.com
