Type de produit	Dispositif de protection contre les surtensions pour circuits de signal
Marque	Phoenix Contact
Modèle	LIT 1X2-24
Catégorie	Dispositif de sécurité industrielle
Dimensions (L x H x P)	12,4 x 99 x 114 mm
Poids	Environ 100 g
Tension permanente max (Uc)	24 V
Nombre de voies protégées	1 (modèle 1X2)
Type de protection	Protection de circuits de signal fonctionnant indépendamment du potentiel de terre
Montage	Sur profilé support (rail DIN)
Raccordement	Bornes à vis, repères IN et OUT
Mise à la terre	Par fixation sur profilé support ou câble séparé
Certification ATEX	II 1 G Ex ia IIC T4...T6 Ga / II 2 D Ex ia IIIC T85°C...T135°C Db
Température ambiante	-40°C à +80°C selon classe
Classe de température	T6 (85°C), T5 (100°C), T4 (135°C) selon courant
Indice de protection (boîtier requis)	IP20 (gaz) ou IP6X (poussière) selon zone
Entretien	Nettoyer avec un chiffon sec et non pelucheux
Réparabilité	Non réparable, remplacer l'appareil défectueux
Installation	Réservée à du personnel qualifié, respecter les directives nationales

FOIRE AUX QUESTIONS - LIT 1X2-24 Phoenix Contact

Comment installer le LIT 1X2-24 sur un rail DIN ?

Fixez l'appareil sur un profilé support standard (rail DIN) en respectant le sens IN (direction de la surtension attendue) et OUT (vers l'appareil protégé). Raccordez la terre par le chemin le plus court.

Quelles sont les précautions à prendre en zone ATEX ?

Utilisez l'appareil dans un boîtier approprié : IP6X pour poussières, IP20 pour gaz. Respectez les classes de température (T4, T5, T6) et les courants max associés.

Quelle est la tension permanente maximale (Uc) de cet appareil ?

La tension permanente maximale Uc est de 24 V. Ne dépassez jamais cette valeur pour éviter d'endommager le protecteur.

Comment raccorder les câbles au LIT 1X2-24 ?

Raccordez les conducteurs provenant de la source de surtension aux bornes marquées IN, et ceux allant à l'appareil protégé aux bornes OUT. Utilisez des bornes à vis.

Peut-on utiliser cet appareil pour des signaux analogiques ?

Oui, il est conçu pour protéger des circuits de signal, y compris analogiques, fonctionnant indépendamment du potentiel de terre.

Comment réaliser la mise à la terre ?

La mise à la terre s'effectue par le montage sur le rail DIN (si celui-ci est relié à la terre) ou par un câble de terre dédié. Le chemin doit être le plus court possible.

Quels sont les entretiens périodiques nécessaires ?

Vérifiez visuellement l'état de l'appareil et des connexions. Nettoyez avec un chiffon sec. Aucun entretien interne n'est possible.

Que faire en cas de défaut de l'appareil ?

L'appareil n'est pas réparable. En cas de défaut, remplacez-le par un modèle identique. Seul Phoenix Contact est autorisé à effectuer des réparations.

Quelle est la signification des repères IN et OUT ?

IN indique le côté d'où provient la surtension (source perturbatrice). OUT est le côté protégé, raccordé à l'équipement à protéger.

Ce protecteur est-il compatible avec des signaux de voie de terrain ?

Oui, il est adapté aux circuits de signal 2 fils (1X2) et peut être utilisé avec des systèmes de câblage industriels.

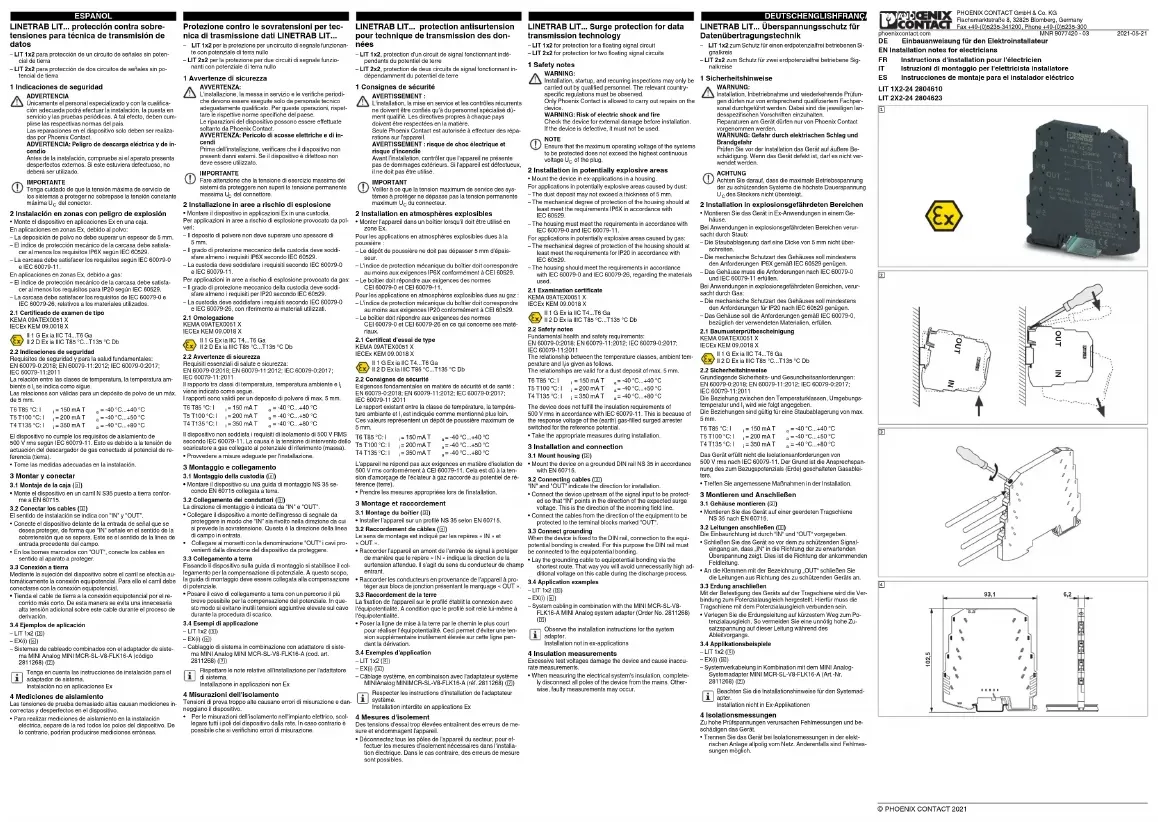

MODE D'EMPLOI LIT 1X2-24 Phoenix Contact

pour technique de transmission des don-

nées

- LIT 1x2, protection d'un circuit de signal fonctionnant indé-

pendants du potentiel de terre

– LIT 2x2, protection de deux circuits de signal fonctionnant in-

dependamment du potentie

1 Consignes de sécurité

AVERTISSEMENT

L'installation, la mise en service et les contrôles récurrents ne doivent être confiés ou à du personnel associée dû

ne doivent elle connées qu'à du personnel spécialisement qualifié. Les directives propres à chaque pays

doivent être respectées en la matière.

Seule Phoenix Contact est autorisée à effectuer des répa-

rations sur l'appareil. AVERTISSEMENT : risque de choc électrique et

AVENHISSEMENT : risque de once électrique et risque d'incendie

Avant l'installation, contrôler que l'appareil ne présente

pas de dommages extérieurs. Si l'appareil est défectueux, il ne doit pas être utilisé.

If he don

IMPORTANT

① Veller à ce que la tension maximum de service des systèmes à protéger ne dépasse pas la tension permanente

maximum U _C du connecteur.

2 Installation en atmosphères explosibles

• Monter l'appareil dans un boîtier lorsqu'il doit être utilisé en

zone Ex.

Pour les applications en atmosphères explosibles dues à la

poussière :

- Le de soul

– L'indice de protection mécanique du boîtier doit correspondre

au moins aux exigences IP6X conformément à CEI 60529.

– Le boîtier doit répondre aux exigences des normes

CEI 60079-0 et CEI 60079-11

Pour les applications en atmosphères explosibles dues au gaz. L'indice de protection mécanique du boîtier doit corresponder

- L'indice de protection mécanique du boîtier doit correspondir au moins aux exigences IP20 conformément à CEI 60529.

– Le boîtier doit répondre aux exigences des normes

CEI 60079-0 et CEI 60079-26 en ce qui concerne ses maté-

nau

2.1 Certificat d'essai de type KEMA 00ATEX0051 X

KEMA 09ATEX0051 X IECEx KEM 09.0018 X

II 1 G Ex ia IIC T4 T6 Ga

II 2 D Ex ia IIIC T85 °C...T135 °C Db

2.2 Consignes de sécurité

Exigences fondamentales en matière de sécurité et de santé

EN 60079-0:2018; E

IEC 60079-11:2011 Le rapport existant entre la classe de température, la tempéra-

Le rapport existant offre la classe de température, la température ambiante et I, est indiquée comme mentionné plus loin.

Ces valeurs représentent un dépôt de poussière maximum de

5 mm.

T6 T85 °C: I = 150 mA T a = -40 °C....+40 °C

T5 T100 °C: I = 200 mA T a = -40 °C....+50 °C

14 1135 °C; I = 350 mA I a = -40 °C...+80 °C

L'appareil ne répond pas aux exigences en matière d'isolation de

500 V rms conformément à CEI 60079-11. Cela est du à la tension d'amorçage de l'éclateur à gaz raccordé au potentiel de ré

son d'amortage de l'acteur à gaz raccorde au potentiel de reférence (terre).

- Prendre les mesures appropriées lors de l'installation.

3 Montage et raccordement

3.1 Montage du boîtier (2)

• Installer l'appareil sur un pro

3.2 Baccordement de câbles (☒)

Le sens de montage est indiqué par les repères « IN » et

= OUT

• Raccorder l'appareil en amont de l'entrée de signal à protéger

de manière que le repère « IN » indique la direction de la surtension attendue. Il s'agit du sens du conducteur de champ

BATTENZEN ALLENZEN A O'AGN DE BENS DU CONDUITOUR DU CHAMPENTANT.

• Raccorder les conducteurs en provenance de l'appareil à pro-

téger aux blocs de jonction présentant le marquage « OUT ».

3.3 Raccordement de la terre

La fixation de l'appareil sur le promie étabin la connexion avec l'équipotentialité. A condition que le profilé soit relié lui-même à

l'équipotentialité. À condition que le prome suit réelle là l'émie d l'équipotentialité.

- Poser la ligne de mise à la terre par le chemin le plus court

pour réaliser l'équipotentialité. Ceci permet d'éviter une ten- pien supplémentaire inditlement dévite que cette ligne pas

sion supplémentaire inutlement élevée sur cette ligne pendant la dérivation.

3.4 Exemples d'application

- LIT 1×2 ( ^5 )

- EX(i) (回)

– Câblage système, en combinaison avec l'adaptateur système

MINIAnalog MINIMCR-SL-V8-FLK16-A (réf. 2811268) (☐)

Respect

1 système installati

Installation Interdite en applications Ex

4 Mesures d'isolement Dec tensione d'acqui-tran Alor

Des tensions d'essai trop élevées entraînent des erreurs de mesure et endommagent l'appareil

• Déconnectez tous les pôles de

fectuer les mesures d'isolement nécessaires dans l'installa-

tion électrique. Dans le cas contraire, des erreurs de mesure

sorii possibles
