Type de produit	Jouet radiocommandé avec chargeur intégré
Marque	Spektrum
Modèle	S44
Chargeur inclus	SPMXC1040 Micro 4 ports CA/CC 1S Li-Po
Type de batterie compatible	1S Li-Po / LiHV (tension nominale 3.7 V, charge 4.2-4.35 V)
Nombre de ports de charge	4 indépendants
Courant de charge réglable	0.05 - 1.2 A par port
Tension d'entrée CA	100 - 240 V
Tension d'entrée CC	11 - 15 V
Puissance de charge maximale	4 × 5.22 W ± 10%
Connecteurs batterie	Molex / JST / UM / PH2.0
Affichage	4 chiffres DEL + DEL d'état de charge
Dimensions du chargeur	132 × 100 × 50 mm
Poids du chargeur	250 g
Température de fonctionnement	0 - 50 °C
Âge recommandé	14 ans et plus (ce n'est pas un jouet pour enfants)
Garantie	6 mois, prolongeable jusqu'à 18 mois après expiration
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité et les produits chimiques
Sécurité	Ne jamais laisser charger sans surveillance, ne pas charger la nuit, utiliser uniquement des batteries approuvées
Réparations	Contacter Horizon Hobby ou un revendeur agréé, réparations payantes possibles
Utilisation prévue	Extérieur, loisirs radiocommandés

FOIRE AUX QUESTIONS - S44 SPEKTRUM

Comment charger la batterie du S44 ?

Branchez le chargeur SPMXC1040 sur une prise secteur (100-240 V) ou sur une alimentation CC (11-15 V). Insérez le connecteur de la batterie dans le port approprié (Molex, JST, UM ou PH2.0) en respectant la polarité. Tournez le bouton rotatif pour sélectionner le type de batterie (Li-Po ou LiHV), puis appuyez pour confirmer. Réglez le courant de charge entre 0,05 et 1,2 A, puis maintenez le bouton enfoncé 3 secondes pour démarrer la charge. La DEL devient rouge pendant la charge. Une fois terminée, la DEL devient verte et affiche FULL.

Puis-je charger d'autres types de batteries avec ce chargeur ?

Non, ce chargeur est conçu uniquement pour les batteries 1S Li-Po et LiHV (tension de charge 4,2-4,35 V). Ne tentez pas de charger des batteries d'autres compositions chimiques, endommagées ou humides.

Que signifient les voyants DEL du chargeur ?

À la mise sous tension, les 4 DEL clignotent simultanément puis affichent LIPO. Pendant la charge, la DEL d'état est rouge. En fin de charge, elle devient verte et clignote 5 fois, puis reste verte et l'affichage indique FULL. En cas d'erreur, la DEL clignote en rouge avec un bip par seconde et un code d'erreur s'affiche.

Que faire si la DEL rouge clignote et un code d'erreur apparaît ?

Les codes d'erreur possibles sont : batterie défectueuse (tension trop haute ou trop basse), inversion de polarité, connexion endommagée, court-circuit ou surintensité, ou tension d'entrée CC incorrecte. Vérifiez la batterie et les connexions, puis redémarrez la charge. Si le problème persiste, contactez le service technique Horizon Hobby.

Quelle est la durée de charge typique ?

La durée dépend du courant de charge et de la capacité de la batterie. Par exemple, une batterie de 500 mAh chargée à 0,5 A prend environ 1 heure. Utilisez un courant adapté à votre batterie (généralement entre 0,5 et 1 A pour des batteries 1S classiques).

Puis-je laisser le chargeur branché en permanence ?

Non, ne laissez jamais le chargeur branché sans surveillance. Débranchez-le après chaque charge et laissez-le refroidir avant la prochaine utilisation. Ne chargez jamais la nuit.

Comment nettoyer le chargeur ?

Utilisez un chiffon sec et doux pour essuyer la surface. N'utilisez pas de solvants, d'alcool ou de produits abrasifs. Évitez l'humidité et rangez le chargeur dans un endroit sec et frais.

Où trouver des pièces de rechange ou faire réparer le S44 ?

Contactez votre revendeur agréé Horizon Hobby ou directement le service technique Horizon (adresse et téléphone dans le manuel). Les réparations payantes sont possibles. Conservez la preuve d'achat pour la garantie.

Le S44 est-il adapté aux enfants ?

Ce produit est recommandé pour les personnes de 14 ans et plus. Ce n'est pas un jouet. Les enfants de moins de 14 ans doivent être supervisés par un adulte. La manipulation et la charge des batteries nécessitent une attention particulière.

Que faire en cas de panne du chargeur ou de la voiture ?

Vérifiez d'abord les connexions et l'état de la batterie. Consultez le manuel pour les codes d'erreur. Si le problème persiste, contactez le service client Horizon Hobby par téléphone ou email (coordonnées dans le manuel). N'essayez pas de démonter le chargeur.

MODE D'EMPLOI S44 SPEKTRUM

Guide de L'utilisateur - SPMXC1040

La totalité des instructions, garanties et autres documents est sujette à modifi cation à la seule discrétion d'Horizon Hobby, LLC. Pour obtenir la documentation à jour, rendez-vous sur le site www.horizonhobby.com et cliquez sur l'onglet de support de ce produit.

Signifi cation de certains termes spécifi ques

Les termes suivants sont utilisés dans l'ensemble du manuel pour indiquer différents niveaux de danger lors de l'utilisation de ce produit:

AVERTISSEMENT: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels et des blessures graves OU engendrer une probabilité élevée de blessure superfi cielle.

ATTENTION: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET des blessures graves.

REMARQUE: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET potentiellement un risque faible de blessures.

AVERTISSEMENT: lisez la TOTALITÉ du manuel d'utilisation afi n de vous familiariser avec les caractéristiques du produit avant de le faire fonctionner.

Une utilisation incorrecte du produit peut entraîner l'endommagement du produit lui-même, ainsi que des risques de dégâts matériels, voire de blessures graves.

Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence et bon sens et requiert des aptitudes de base en mécanique. Toute utilisation de ce produit ne respectant pas les principes de sécurité et de responsabilité peut entraîner des dégâts matériels, endommager le produit et provoquer des blessures. Ce produit n'est pas destiné à être utilisé par des enfants sans la surveillance directe d'un adulte.

N'essayez pas de démonter le produit, de l'utiliser avec des composants incompatibles ou d'en améliorer les performances sans l'accord d'Horizon Hobby, LLC. Ce manuel comporte des instructions relatives à la sécurité, au fonctionnement et à l'entretien. Il est capital de lire et de respecter toutes les instructions et tous les avertissements du manuel avant l'assemblage, le réglage ou l'utilisation afi n de manipuler correctement l'appareil et d'éviter tout dégât matériel ainsi que toute blessure grave.

14 ans et plus. Ceci n'est pas un jouet.

REMARQUE: Cet appareil n'est pas destiné à l'utilisation par des personnes avec des capacités physiques, sensorielles ou mentales réduites, ou ayant un manque d'expérience et de connaissance, à moins d'être sous la supervision d'une personne responsable de leur sécurité.

GARANTIE ET ENREGISTREMENT

Veuillez visiter www.spektrumrc.com/registration pour enregistrer en ligne votre produit.

DANGER: afi n de réduire le risque d'incendie ou d'électrocution, suivez avec attention les instructions suivantes.

AVERTISSEMENTS RELATIFS AU CHARGEMENT

AVERTISSEMENT : Le manque de prudence lors de l'utilisation de ce produit et le défaut de se conformer aux avertissements suivants peut entraîner un dysfonctionnement du produit, des problèmes électriques, une chaleur excessive, un

INCENDIÉ et, pour fi nir, des dommages corporels et matériels.

• NE LAISSEZ JAMAIS UNE BATTERIE EN CHARGE SANS SURVEILLANCE.
• NE CHARGEZ JAMAIS UNE BATTERIE DURANT LA NUIT.
• Ne tentez pas de charger des batteries endommagées ou humides.
• Ne chargez jamais une batterie contenant différents types d'éléments.
• Ne laissez jamais un enfant de moins de 14 ans utiliser seul le chargeur.
• Ne chargez pas les batteries dans des lieux aux températures extrêmes ou en plein soleil.
• Ne chargez pas une batterie dont les câbles sont endommagés.
• Ne branchez pas le chargeur si son câble d'alimentation est endommagé.
• Ne connectez jamais le chargeur à une batterie voiture 12V lorsque le véhicule roule.
• Ne tentez jamais de démonter ou d'utiliser un chargeur endommagé.
• Ne reliez jamais votre chargeur simultanément aux câbles d'alimentation AC et DC.
• Ne connectez jamais la prise d'entrée (entrée DC) à une alimentation AC.
• Utilisez toujours uniquement les batteries conçues pour une utilisation avec ce type de chargeur dans le mode de charge approprié.
• Contrôlez toujours l'état de la batterie avant de la charger.
• Tenez toujours la batterie éloignée de tout matériau pouvant être affecté par la chaleur.
• Contrôlez toujours la température de la batterie durant la charge et avoir un extincteur à portée de main.
• Arrêtez toujours la charge si le chargeur ou la batterie deviennent très chauds ou que la batterie commence à se déformer.
• Connectez toujours les câbles de charge au chargeur en premier, puis connectez la batterie afi n d'éviter un court-circuit entre les câbles. Inversez l'ordre des étapes pour déconnecter.
• Connectez toujours les câbles positifs rouges (+) et les câbles négatifs noirs (-) correctement.
• Débranchez toujours la batterie et le chargeur après la charge et les laisser refroidir entre les charges.
• Chargez toujours dans un endroit bien ventilé.
• Terminez toujours les processus et contactez le Service Technique Horizon Hobby si le produit fait objet de dysfonctionnements.
• Chargez uniquement des batteries rechargeables. La charge de piles non rechargeables peut causer un incendie, entrainant des blessures corporelles et/ou des dégâts matériels.
• La prise d'alimentation doit être à proximité des équipements et facilement accessible.

AVERTISSEMENT : Ne laissez jamais le chargeur sans surveillance, dépasser le taux de charge maximum, charger avec des batteries non approuvées ou charger des batteries dans le mauvais mode. Au cas contraire, cela peut occasionner une chaleur excessive, un incendie et de graves blessures.

ATTENTION : Assurez-vous toujours que la batterie chargée est conforme aux spécifi cations de ce chargeur et que les paramètres du chargeur sont corrects.

Au cas contraire, cela peut occasionner une chaleur excessive et d'autres mauvais fonctionnements associés du produit, ce qui peut causer des dommages corporels ou matériels pour l'utilisateur. Veuillez contacter Horizon Hobby ou un revendeur autorisé pour les questions de compatibilité.

Chargeur SPMXC1040 Micro 4 ports CA/CC 1S Li-Po

Le chargeur Spektrum™ SPMXC1040 comporte quatre sorties électriques entièrement indépendantes, chacune avec quatre choix de connecteurs. Les quatre sorties électriques peuvent se charger simultanément et le courant peut être ajusté de 0,1 à 1,0 A par le bouton rotatif situé en dessous des DEL d'affi chage. Les DEL fournissent la capacité de charge de batterie, la tension, le courant de charge et l'état de charge.

Pour plus d'informations sur les produits Spektrum, visitez : http://www.spektrumrc.com

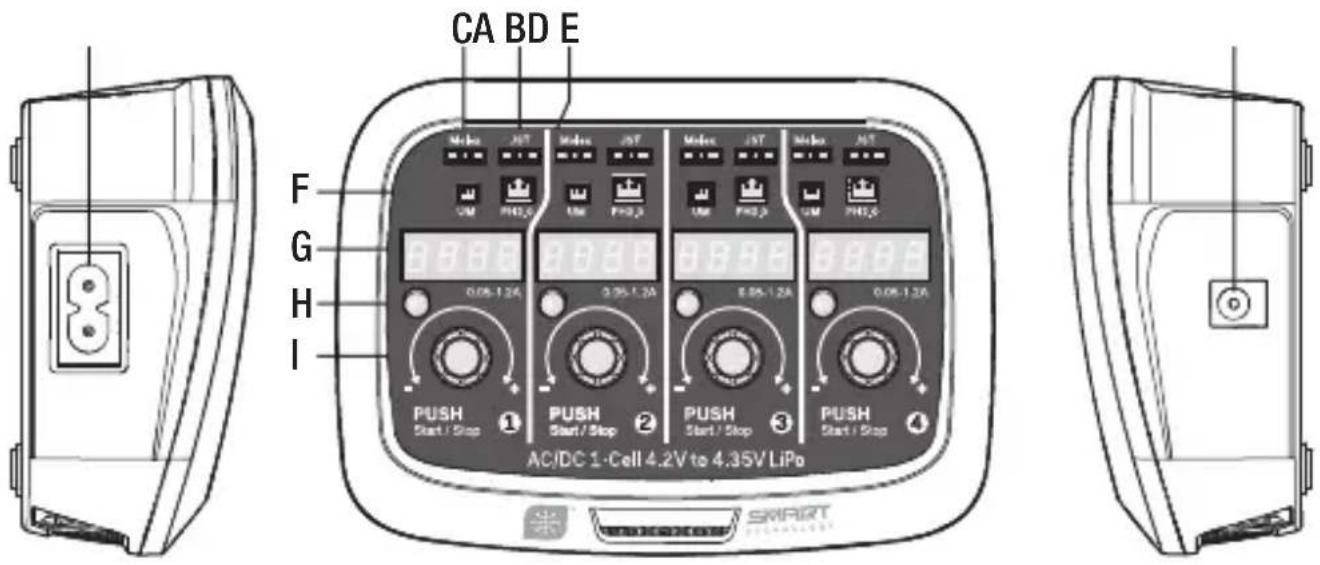

A : Port d'alimentation CA
B : Port d'alimentation CC
C : Port de connecteur Molex
D : Port de connecteur JST
E : Port de connecteur PH2.0

F : Port de connecteur UM
G : 4 chiffres d'affi chage DEL
H : Indicateur DEL de l'état de charge
I : Bouton sélecteur rotatif / Bouton de démarrage/arrêt

Spécifications

	SPMXC1040
Entrée de l'alimentation CA 100 à	240 V
Entrée de l'alimentation CC 11 à 1	5 V
Puissance du circuit de charge 4	× 5,22 W ± 10 %
Portée du courant de charge 0,05	-1,2 A ± 10 %
Type de la batterie 4 × 1S Li-Po/LiHV
Type de connecteur de batterie Molex / JST / UM / PH2.0
Température de fonctionnement 0-50 °C
Poids net 250 g
Dimensions (L × I × H) 132 × 100	× 50 mm

Procédures de charge

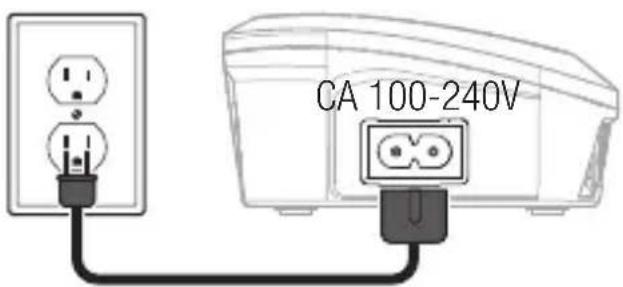

Utilisation de l'alimentation électrique CA

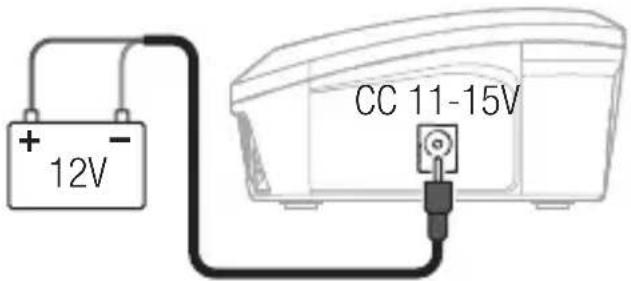

Utilisation d'une alimentation électrique CC

Lorsque le chargeur est allumé, les quatre DEL d'état clignoteront simultanément et émettront un bip. Les DEL à 4 chiffres affi cheront LIPO pour indiquer que le chargeur est prêt à accepter des batteries. Vous pouvez alors basculer entre la charge Li-Po et LiHV avec le bouton rotatif.

REMARQUE : Chaque port de charge peut uniquement charger une batterie à la fois.

Fonctionnement

1. En plaçant la polarité correctement, insérez le câble de la batterie dans la fente de connecteur appropriée sur le chargeur (Molex, JST, UM, PH2.0).
2. Tournez le bouton pour sélectionner le type de batterie (Li-Po/LiHV). Appuyez une fois sur le bouton pour confirmer.

Appuyez une fois sur le bouton pour confi rmer le type de batterie.

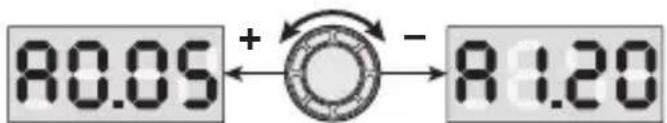

1. Tournez le bouton pour sélectionner le courant de charge (0,05–1,2 A).

REMARQUE : Le courant de charge ne peut pas être modifi é pendant le processus de charge. Assurez-vous toujours que le courant de charge est approprié pour votre batterie avant de commencer la charge.

Courant de charge (A)
Courant de charge (A)

1. Appuyez sur le bouton et maintenez-le enfoncé pendant 3 secondes pour démarrer le processus de charge. La DEL d'état associée deviendra rouge et le chargeur émettra un long bip.

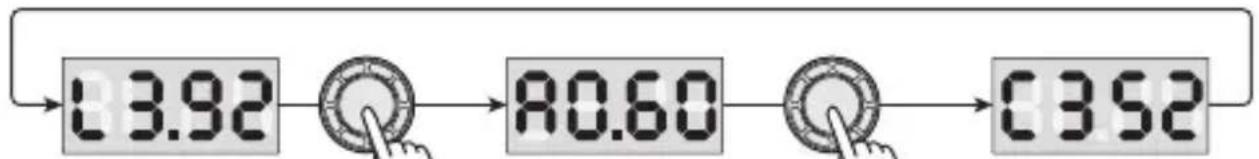

1. Pendant le processus de charge, la DEL à 4 chiffres affi chera la tension de la batterie, le courant de charge, et la capacité de charge.

Tension de batterie Courant de charge (A) Capacité de charge (mAh)

Tension de la batterie Li-Po

Courant de charge

Tension de la batterie LiHV

Capacité de charge

1. La DEL restera rouge pendant le processus de charge.
2. Appuyez sur le bouton et maintenez-le enfoncé pendant 3 secondes durant le processus de charge pour l'arrêter. La DEL s'éteindra.
3. Lorsque le processus de charge sera terminé, la DEL d'état deviendra verte, clignotera 5 fois, et émettra un son audible. La DEL d'état reste verte et la DEL à 4 chiffres affi chera « FULL ».
4. Retirez la batterie du chargeur. Après 30 secondes, la DEL à 4 chiffres affi chera « LIPO » pour indiquer que le chargeur est prêt pour un autre

Message d'erreur

En cas d'erreur, la DEL d'état clignotera en rouge et émettra deux bips par seconde. Après dix clignotements, la DEL d'état restera rouge et la DEL à 4 chiffres affi chera un des codes d'erreur suivants :

La batterie a une cellule morte ou la tension d'une cellule est trop élevée ou trop faible pour charger en toute sécurité.

La polarité de la batterie est mal connectée.

La connexion de la batterie est endommagée.

Un court-circuit ou une surintensité est détecté(e).

La tension d'entrée CC est trop élevée ou trop faible.

Garantie et réparations

Durée de la garantie

Garantie exclusive - Horizon Hobby, LLC. (Horizon) garantit que le Produit acheté (le « Produit ») sera exempt de défauts matériels et de fabrication à sa date d'achat par l'Acheteur. La durée de garantie correspond aux dispositions légales du pays dans lequel le produit a été acquis. La durée de garantie est de 6 mois et la durée d'obligation de garantie de 18 mois à l'expiration de la période de garantie.

Limitations de la garantie

(a) La garantie est donnée à l'acheteur initial (« Acheteur ») et n'est pas transférable. Le recours de l'acheteur consiste en la réparation ou en l'échange dans le cadre de cette garantie. La garantie s'applique uniquement aux produits achetés chez un revendeur Horizon agréé. Les ventes faites à des tiers ne sont pas couvertes par cette garantie. Les revendications en garantie seront acceptées sur fourniture d'une preuve d'achat valide uniquement. Horizon se réserve le droit de modifi er les dispositions de la présente garantie sans avis préalable et révoque alors les dispositions de garantie existantes.
(b) Horizon n'endosse aucune garantie quant à la vendabilité du produit ou aux capacités et à la forme physique de l'utilisateur pour une utilisation donnée du produit. Il est de la seule responsabilité de l'acheteur de vérifi er si le produit correspond à ses capacités et à l'utilisation prévue.
(c) Recours de l'acheteur – Il est de la seule discrétion d'Horizon de déterminer si un produit présentant un cas de garantie sera réparé ou échangé. Ce sont là les recours exclusifs de l'acheteur lorsqu'un défaut est constaté.

Horizon se réserve la possibilité de vérifi er tous les éléments utilisés et susceptibles d'être intégrés dans le cas de garantie. La décision de réparer ou de remplacer le produit est du seul ressort d'Horizon. La garantie exclut les défauts esthétiques ou les défauts provoqués par des cas de force majeure, une manipulation incorrecte du produit, une utilisation incorrecte ou commerciale de ce dernier ou encore des modifi cations de quelque nature qu'elles soient.

La garantie ne couvre pas les dégâts résultant d'un montage ou d'une manipulation erronés, d'accidents ou encore du fonctionnement ainsi que des tentatives d'entretien ou de réparation non effectuées par Horizon. Les retours effectués par le fait de l'acheteur directement à Horizon ou à l'une de ses représentations nationales requièrent une confi rmation écrite.

Limitation des dégâts

Horizon ne saurait être tenu pour responsable de dommages conséquents directs ou indirects, de pertes de revenus ou de pertes commerciales, liés de quelque manière que ce soit au produit et ce, indépendamment du fait qu'un recours puisse être formulé en relation avec un contrat, la garantie ou l'obligation de garantie. Par ailleurs, Horizon n'acceptera pas de recours issus d'un cas de garantie lorsque ces recours dépassent la valeur unitaire du produit. Horizon n'exerce aucune influence sur le montage, l'utilisation ou la maintenance du produit ou sur d'éventuelles combinaisons de produits choisies par l'acheteur. Horizon ne prend en compte aucune garantie et n'accepte aucun recours pour les blessures ou les dommages pouvant en résulter. En utilisant et en montant le produit, l'acheteur accepte sans restriction ni réserve toutes les dispositions relatives à la garantie fi gurant dans le présent document.

Si vous n'êtes pas prêt, en tant qu'acheteur, à accepter ces dispositions en relation avec l'utilisation du produit, nous vous demandons de restituer au vendeur le produit complet, non utilisé et dans son emballage d'origine.

Indications relatives à la sécurité

Ceci est un produit de loisirs perfectionné et non un jouet. Il doit être utilisé avec précaution et bon sens et nécessite quelques aptitudes mécaniques ainsi que mentales. L'incapacité à utiliser le produit de manière sûre et raisonnable peut provoquer des blessures et des dégâts matériels conséquents. Ce produit n'est pas destiné à être utilisé par des enfants sans la surveillance par un tuteur. La notice d'utilisation contient des indications relatives à la sécurité ainsi que des indications concernant la maintenance et le fonctionnement du produit. Il est absolument indispensable de lire et de comprendre ces indications avant la première mise en service. C'est uniquement ainsi qu'il sera possible d'éviter une manipulation erronée et des accidents entraînant des blessures et des dégâts.

Questions, assistance et réparations

Votre revendeur spécialisé local et le point de vente ne peuvent effectuer une estimation d'éligibilité à l'application de la garantie sans avoir consulté Horizon. Cela vaut également pour les réparations sous garantie. Vous voudrez bien, dans un tel cas, contacter le revendeur qui conviendra avec Horizon d'une décision appropriée, destinée à vous aider le plus rapidement possible.

Maintenance et réparation

Si votre produit doit faire l'objet d'une maintenance ou d'une réparation, adressez-vous soit à votre revendeur spécialisé, soit directement à Horizon. Emballez le produit soigneusement. Veuillez noter que le carton d'emballage d'origine ne suffi t pas, en règle générale, à protéger le produit des dégâts pouvant survenir pendant le transport. Faites appel à un service de messagerie proposant une fonction de suivi et une assurance, puisque Horizon ne prend aucune responsabilité pour l'expédition du produit jusqu'à sa réception acceptée. Veuillez joindre une preuve d'achat, une description détaillée des défauts ainsi qu'une liste de tous les éléments distincts envoyés. Nous avons de plus besoin d'une adresse complète, d'un numéro de téléphone (pour demander des renseignements) et d'une adresse de courriel.

Garantie et réparations

Les demandes en garantie seront uniquement traitées en présence d'une preuve d'achat originale émanant d'un revendeur spécialisé agréé, sur laquelle fi gurent le nom de l'acheteur ainsi que la date d'achat. Si le cas de garantie est confi rmé, le produit sera réparé Cette décision relève uniquement de Horizon Hobby.

Réparations payantes

En cas de réparation payante, nous établissons un devis que nous transmettons à votre revendeur. La réparation sera seulement effectuée après que nous ayons reçu la confi rmation du revendeur. Le prix de la réparation devra être acquitté au revendeur. Pour les réparations payantes, nous facturons au minimum 30 minutes de travail en atelier ainsi que les frais de réexpédition. En l'absence d'un accord pour la réparation dans un délai de 90 jours, nous nous réservons la possibilité de détruire le produit ou de l'utiliser autrement.

ATTENTION: Nous n'effectuons de réparations payantes que pour les composants électroniques et les moteurs. Les réparations touchant à la mécanique, en particulier celles des hélicoptères et des voitures radiocommandées, sont extrêmement coûteuses et doivent par conséquent être effectuées par l'acheteur lui-même. 5-14-2015

Coordonnées de Garantie et réparations

Pays d'achat Horizon Hobby Numéro de téléphone/E-mail Adresse
Union européenne	Horizon Technischer Service	[e-mail]	Hanskampring 9 D 22885 Barsbüttel, Germany
	Sales: Horizon Hobby GmbH	[phone]

Information IC

IC: CAN ICES-3 (B)/NMB-3(B) Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Informations de conformité pour l'Union européenne

Déclaration de conformité de l'union européenne : Horizon Hobby, LLC déclare par la présente que ce produit est en conformité avec les exigences essentielles et les autres dispositions des directives LVD et EMC.

Une copie de la déclaration de conformité européenne est disponible à :

Instructions relatives à l'élimination des D3E pour les utilisateurs résidant dans l'Union européenne

Ce produit ne doit pas être éliminé avec les ordures ménagères. Il est de la responsabilité de l'utilisateur de remettre le produit à un point de collecte offi ciel des déchets d'équipements électriques. Cette procédure permet de garantir le respect de l'environnement et l'absence de

sollicitation excessive des ressources naturelles. Elle protège de plus le bien-être de la communauté humaine. Pour plus d'informations quant aux lieux d'éliminations des déchets d'équipements électriques, vous pouvez contacter votre mairie ou le service local de traitement des ordures ménagères.
