Type de produit	Variateur de vitesse (ESC) brushless pour voiture RC
Marque	Spektrum
Modèle	Firma 70A Brushed Smart ESC (SPMXSE1070)
Courant constant / crête	70 A / 200 A
Tension d’entrée	Li‑Po 2‑3 S ou Ni‑MH/Ni‑Cd 5‑9 cellules
Type de moteur recommandé	Moteurs balais taille 540/550
BEC (sortie auxiliaire)	6,0 V ou 7,4 V sélectionnable, courant max 3 A
Connecteur batterie	iC3™ (compatible EC3™)
Connecteur moteur	Fiches cylindriques femelles 4 mm
Sorties d’alimentation auxiliaires	2 prises servo standard (6 V/7,4 V, alimentées par le BEC)
Dimensions (sans languettes)	36 mm × 30 mm × 18,2 mm
Poids	50 g (1,76 oz)
Étanchéité	Oui, composant étanche conçu pour conditions humides (pluie, neige, boue, eau douce)
Programmation	Par bouton poussoir sur l’interrupteur ou boîtier de programmation SPMXCA200 (en option)
Modes de fonctionnement	Avant/Arrêt ; Avant/Frein/Arrêt ; Avant/Frein (programmable)
Fonctions programmables	Mode batterie, coupure Li‑Po, force de démarrage, force avant/arrière/frein, plage neutre, fréquence PWM, tension BEC, etc.
Protections	Sous‑tension batterie, surchauffe, freinage ABS paramétrable
Entretien après utilisation humide	Rincer à l’eau douce, sécher à l’air comprimé, laisser sécher avant stockage
Garantie	2 ans (selon législation locale, pièces et main‑d’œuvre)
Usage prévu	Véhicules radiocommandés de loisir 1/10 : tout‑terrain, scaler, crawler
Certifications	CE, IC, RoHS, DEEE

FOIRE AUX QUESTIONS - Firma 70A SPEKTRUM

Comment étalonner l'ESC Firma 70A avec mon émetteur ?

Mettez l'émetteur sous tension avec les gaz au neutre et les réglages à 100 %. Branchez la batterie, puis maintenez le bouton de programmation enfoncé tout en allumant l'ESC. Relâchez dès que la DEL rouge clignote. Ensuite, suivez les étapes de la notice : neutre → appui bouton, pleins gaz → appui bouton, frein max → appui bouton. Éteignez puis rallumez le système.

Quels types de batterie puis‑je utiliser avec cet ESC ?

L'ESC accepte les batteries Li‑Po 2 ou 3 cellules en série (7,4 V ou 11,1 V) ainsi que les Ni‑MH/Ni‑Cd de 5 à 9 éléments (6,0 V à 10,8 V). Le type de batterie doit être programmé dans l'ESC pour une coupure adaptée.

Comment passer en mode programmation avec le bouton ?

Allumez l'ESC et maintenez le bouton de programmation enfoncé pendant 1 seconde. La DEL rouge clignote pour indiquer l'entrée en mode programmation. Parcourez les éléments en appuyant brièvement sur le bouton. Pour modifier une valeur, maintenez le bouton enfoncé 3 secondes, puis choisissez la valeur et validez par un appui long.

L'ESC est‑il vraiment étanche ?

Oui, il est conçu pour fonctionner dans des conditions humides (pluie, neige, boue, eau douce peu profonde). Il n'est pas prévu pour une immersion prolongée ni pour l'eau salée. Après chaque utilisation en milieu humide, un entretien spécifique (rinçage, séchage) est nécessaire pour éviter la corrosion et préserver la garantie.

Que faire si le moteur ne tourne pas alors que l'ESC est allumé ?

Vérifiez d'abord la batterie (charge et connexions). Si l'ESC émet des bips mais le moteur reste immobile, contrôlez les soudures et le branchement des fils moteur. Un calibrage incorrect de l'émetteur peut aussi bloquer le fonctionnement. Consultez le guide de dépannage de la notice.

Comment régler le freinage et la marche arrière ?

Ces paramètres sont programmables via le bouton ou le boîtier optionnel. Vous pouvez choisir parmi trois modes : avant/arrêt, avant/frein/arrêt ou avant/frein. Les forces de freinage (initial, max) et le frein par résistance sont réglables sur 10 niveaux chacun.

Puis‑je utiliser un moteur de moins de 12 spires (turns) ?

Oui, sous certaines tensions. Avec une batterie inférieure à 8,4 V, les moteurs jusqu'à 12 tours sont acceptés. Au‑delà (jusqu'à 12,6 V), il faut un moteur d'au moins 35 tours. Respectez ces limites pour éviter la surchauffe.

Comment restaurer les paramètres d'usine ?

Maintenez le bouton de programmation enfoncé pendant 5 secondes après la mise sous tension. La DEL clignotera rapidement puis s'arrêtera, indiquant la réinitialisation de toutes les options de programmation aux valeurs par défaut.

Que signifie le clignotement de la DEL après mise sous tension ?

La DEL indique l'état du variateur : un clignotement pour Ni‑MH/Ni‑Cd, deux pour Li‑Po 2S, trois pour Li‑Po 3S. Un long clignotement final signifie que l'ESC est prêt. En fonctionnement, un clignotement peut signaler une sous‑tension ou une surchauffe.

Comment brancher des accessoires comme des lumières ?

L'ESC dispose de deux prises servo femelles standard fournissant 6 V ou 7,4 V (selon réglage BEC) et jusqu'à 3 A au total. Vous pouvez y connecter des éclairages ou autres accessoires, mais ne branchez jamais de batterie de récepteur dédiée sur ces ports.

MODE D'EMPLOI Firma 70A SPEKTRUM

Spektrum Firma 70A Contrôleur à balais Smart

Spektrum Firma 70A Smart Brushed ESC

SPMXSE1070

Scannez le code QR et sélectionnez les liens rapides Manuals and Support sur la page du produit pour obtenir les informations les plus récentes sur le manuel.

La totalité des instructions, garanties et autres documents est sujette à modification à la seule discrétion d'Horizon Hobby, LLC. Pour obtenir la documentation à jour de ce produit, veuillez consulter le site www.horizonhobby.com ou www.towerhobbies.com et cliquez sur l'onglet de support du produit.

SIGNIFICATION DE CERTAINS TERMES SPECIFIQUES

Les termes suivants sont utilisés dans l'ensemble du manuel pour indiquer différents niveaux de danger lors de l'utilisation de ce produit :

AVERTISSEMENT: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégats matériels et des blessures graves OU engendrer une probabilité elevée de blessure superficielle.

ATTENTION: procédures qui, si elles ne sont pas suivies correctement, peuvent entrainer des dégats matériels ET des blessures graves.

REMARQUE: procédures qui, si elles ne sont pas suivies correctement, peuvent entrainer des dégats matériels ET évènuclement un faible risque de blessures.

AVERTISSEMENT : liquez la TOTALITE du manuel d'utilisation afin de vous familiariser avec les

caracteristiques du produit avant de le faire fonctionner. Une utilisation incorrecte du produit peut entrainer sa dépréciation, ainsi que des risques de dégats matériels, voire de blessures graves.

Ceci est un produit de loisirs sophistique. Il doit être manipulé avec prudence et bon sens et requiert des aptitudes de base en mécanique. Toute utilisation irresponsable de ce produit ne respectant pas les principes de sécurité peut provoquer des blessures, entrainer des dégats matériels et endommager

le produit. Ce produit n'est pas destiné à être utilisé par des enfants sans la surveillance directe d'un adulte. N'essayez pas de démonter le produit, de l'utiliser avec des composants incompatibles ou d'en améliorer les performances sans l'accord d'Horizon Hobby, LLC. Ce manuel comporte des instructions relatives à la sécurité, au fonctionnement et à l'entretien. Il est capital de dire et de respecter la totalité des instructions et averissements du manuel avant l'assemblage, le réglage et l'utilisation, ici afin de manipuler correctement l'appareil et d'éviter tout dégât matériel ou toute blessure grave.

14 ans et plus. Ceci n'est pas un jouet.

REMARQUE: Ce produit est uniquement destiné à être utilisé dans des vehicules et des aéronefs sans pilote et télécommandés dans l'industrie des loisirs uniquement. Horizon Hobby décline toute responsabilité en dehors de l'usage prévu et ne fournira pas de service de garantie lié à celui-ci.

Composant étanche

Votre nouveau Spektrum® 70A Brushed Waterproof ESC a ete concu et fabriqué pour vous permettre de l'utiliser dans differentes « conditions humides », incluant les flaques d'eau, les ruisseaux, I'herbe humide, la neige et meme la plue.

Bien qu'étanche, ce composant n'a pas été conçu pour être immérgé dans l'eau durant de longues périodes et ne doit PAS être utilisé comme un sous-marin. De plus, la majorité des pieces métalliques, y compris les vis et les écrous, ainsi que les contacts des cables électriques, sont exposés à l'oxydation si vous n'effectuez un entretien supplémentaire après avoir utilisé le produit dans des conditions humides.

Pour conserver à long terme les performances de votre variateur ESC et conserver la garantie, il devra être utilisé en suivant les instructions de la section « Conditions d'utilisation » de ce manuel.

De plus les procédures décrites dans la section « Maintenance en conditions humides » devront être régulièrement effectuées si vous roulez en conditions humides. Si vous ne souhaitez pas effectuer la maintenance supplémentaire requise, n'utilise pas le vehicule dans ces conditions.

ATTENTION : un defaulted de soin durant l'utilisation et un non-respect des consignes suivantes peut entraîner

un dysfonctionnement du produit et/ou annuler la garantie.

PRECAUTIONS GENÉRALES

• Lisez attentivement les procédures de maintenance en conditions humides et vérifie que vous possèdez tous les outils nécessaires pour effectuer la maintenance du variateur ESC.
• Ne jamais utiliser votre variateur ESC où il pourrait entrairen contact avec de l'eau salée (eau de mer ou flaque d'eau sur une route salée), ou de l'eau polluée ou contaminée. L'eau salée est très conductrice et fortement corrosive, nous vous recommandons la plus grande prudence.

CONDITIONS D'UTILISATION

Votre variateur ESC fonctionnera parfaitement dans n'importelaquelle des conditions suivantes :

• 2 heures de fonctionnement en continu dans de l'herbe ou de la végétation couverte de rosée.
• 2 heures de fonctionnement en continu dans un brouillard épais (95% d'humidité, air saturé, condensation).
• 1 heures de fonctionnement en continu sous une pluie légère ( >2,5 ~mm / 0,10 po par heures).
• 15 minutes de fonctionnement en continu sous une forte pluie (>7,6mm / 0,30 po par heures).
• 1 heures de fonctionnement en continu sous une faible chute de neige fondue (<2,5 mm/0,10 po par heures).

• 1 heures de fonctionnement en continu sous une faible chute de neige (<6.35 mm/0,25 po par heures).

• 45 minutes de fonctionnement en continu dans de l'eau douce calme ou courante (la hauteur d'eau doit être inférieure à la hauteur du chassis), ou sous éclaboussements constants, sans immersion des composants étanches.

• 5 minutes de fonctionnement en continu dans de l'eau douce calme ou courante (l'eau ne doit pas dépasser la hauteur du chassis du vehicule de plus de 10mm environ [0,5 po]), sous éclaboussements constants, avec immersion gratuite intermittente des composants étanches.
• 1 heures de fonctionnement en continu dans du sable humide, de la boue ou de la neige (la matière du terrain doit toujours rester en dessous du chassis), projection constante sans immersion ni couverture des composants étanches.

En outre, quand les procédures de maintenance (décrites ci-dessous) sont executées promptement après l'exposition, le variateur ESC restera à long terme protégé de la corrosion et autres dégats pouvant être causés par l'eau.

MAINTENANCE EN CONDITIONS HUMIDES

• Rincez délicatement le variateur ESC à l'aide d'un arrooir afin desterolir la boue et la poussiere.
• Retirez la batterie et séchez ses contacts.
• Si vous possédez un compresseur d'air ou une bombe d'air compressé, utilisez-le (la) sur le variateur ESC pour faciliter le retrait de l'eau logée dans les renf Oncements et les recoins. Chassez toute l'humidité qui se trouve dans la prise.
• Laissez le variateur ESC secher à l'air avant de le stocker. L'eau peut continuer à s'écouler et s'évaporer de renfonçements durant quelques heures.

REMARQUE: ce variateur ESC est concu pour être utilisé en milieu humide. Vérifiez que les autres composants de votre vehicule sont étanches ou concus pour résister aux projections d'eau avant de rouler dans des conditions humide.

Sommaire

Composant etanche 51

Précautions Générales. 52

Conditions d'utilisation 52

Maintenance en conditions humides 53

Composants inclus. 55

Scheme de branchement 56

Installation 57

Étalonnage du variateur ESC et de l'émetteur 57

Fonctionnement 59

Programmation du variateur ESC via le bouton pouvoir du commutateur 59

Programmation du variateur ESC via la boite de programmation SPMXCA200 60

Fonctionsprogrammables 61

Valeursprogrammables. 62

Indicateur DEL etsons du moteur 63

Guide de dépannage 64

Garantie Limitée 67

Informations de contact pour garantie et réparation. 71

Informations IC 71

Informations de conformité pour l'Union europeenne......... 72

Composants inclus

Type Brushed
Constant/Crête 70A/200A
Fonction	Marche avant/Marche arrêté; Marche avant/Frein/Marche arrêté, Marche avant/Frein (peut être programmé via le SPMXCA200 ou à l'aide du bouton poussoir du commutateur)
Port de programmation Boîte de programmation en option
Sorties d'alimentation auxiliaires	(2) Connecteurs fémelles standard du servo pour les éclairages, etc à 6 V/7,4 V (alimentation foumie par BEC)
Type de vehicule Tout terrain,Scaler, Crawler 1/10
Fonctions en option	Peut être programme via le SPMX-CA200 ou à l'aide du bouton poussoir du commutateur
Type de batterie/ tension d'entrée	Li-Po 2 à 3 cellules ou Ni-MH/Ni-Cd 5 à 9 cellules
Type de moteur recommendé	Moteurs de taille 540-/550
Moteurs compatibles (selon la tension de la batterie)	Inférieurs à 8,4 V; jusqu'à 12 T; inférieurs à 12,6 V; jusqu'à 35 T
Sortie BEC	6 V/7,4 V - 3 A (répartis entre le récepteur et la sortie de lumières auxiliaires)
Dimensions	36 mm x 30 mm x 18,2 mm (sans les languettes)
Poids 1,76 oz (50 g)
Connecteur de batterie Connecteur iC3TM (compatible EC3TM)
Connecteur du moteur	Connecteurs cylindriques fémelles de 4 mm

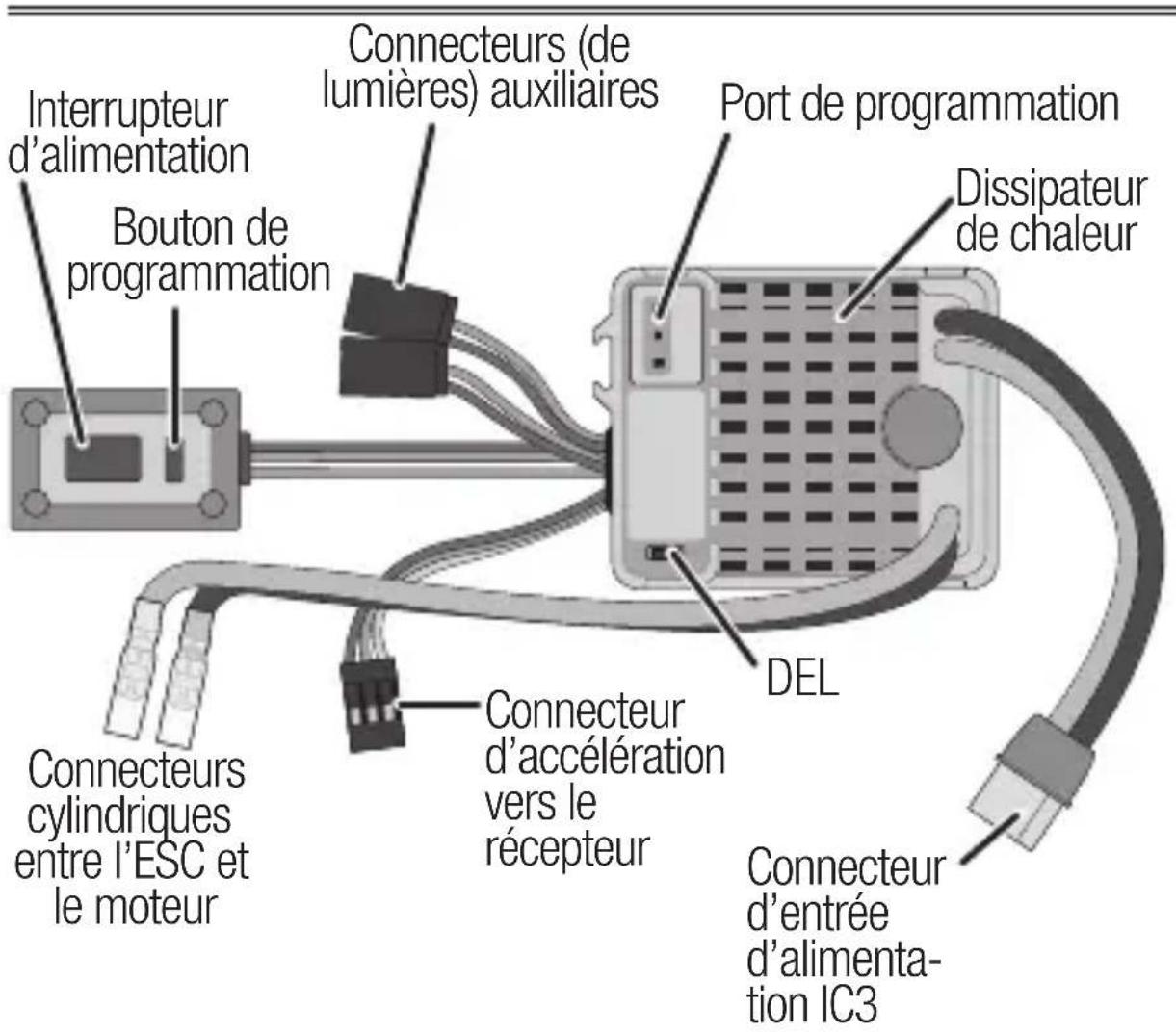

Scheme de branchement

REMARQUE : Débranchez toujours la batterie du variateur ESC lorsque vous avez terminé d'utiliser votre vehicule. Si vous laissez la batterie connectée avec l'interrupteur d'alimentation en position OFF, le variateur ESC continue de tirer du courant lorsqu'il est branché à la batterie ; celle-ci pourrait alors s'endommager par décharge excessive.

REMARQUE: Ne branchez pas une batterie de récepteur dédiée aux ports de servo ou de programmation. Lorsque le variateur ESC/recepteur est sous tension, il alimente les portes de servo en courant stabilisé de 6V à partir de la batterie principale. Si une batterie de récepteur dédiée est connectée aux portes de servo, le variateur ESC/recepteur risque de s'endommager.

Installation

1. Désigner que le manuel d'instructions ne devait été correctement utilisé, et qu'il ne pouvait être utilisée par un expert opéradéré.
2. Déterminez comment monter le variateur ESC conformément aux specifications fournies dans le manuel d'instructions de votre vehicule, ou dans un endroit ajustement ventilé et protégé. Assurez-vous que tous les branchements sont accessibles avant le montage.
3. Utilisez du ruban mousse double-face ou les languettes de montage avec des vis sur le fond du boîtier pour fixer le contrôleur en position. L'interrupteur peut être monté avec du ruban mousse double-face..
4. Branchez les connecteurs d'alimentation rouges ensemble et les connecteurs d'alimentation noirs ensemble entre le variateur ESC et le moteur.
5. Si vous doivent inverser la direction du moteur, vous pouvez inverser les branchements électriques entre le moteur et le variateur ESC.

Étalandage du variateur ESC et de l'émetteur

Lors de l'utilisation d'un nouveau variateur ESC, il est important de l'étalonnner afin que le variateur ESC s'adapte à la plage d'accelération de votre émetteur. Si vous installez un nouveau système radio ou modifiez les valeurs d'accelération/de freinage de votre émetteur, vous doivent à nouveau partager à l'étalonnage du variateur ESC. Si vous n'étalonnnez pas le variateur ESC avec votre système radio, le variateur ESC ne fonctionnera pas correctement. Réglez la sécurité intégrée avec votre radio sur une position neutre pour vous assurer que le moteur s'arrête en cas de perte de signal.

1. Allumez votre émetteur et commencez avec des valeurs d'accelération à 100% pour les doubles débattements et la course, et en position neutre pour le compensateur et le sous

compensateur. Vérifiez qu'aucune fonction de freinage ABS n'est activée avant de proceder à l'étalonnage.
Avec les émetteurs sans écran LCD, tournez le bouton D/R sur le réglage maximal et centrez le compensateur des gaz.

1. Branchez une batterie au variateur ESC.
2. Pressez et maintenez appuyé le bouton de programmation sur le boîtier du commutateur, allumez le variateur ESC. La DEL rouge sur le variateur ESC commencerà à clignoter et le moteur émettra un bip, relâchéz le bouton de programmation (le variateur ESC entraera en mode de programmation si le bouton de programmation n'est pas reliâché dans les 3 secondes).
3. Avec la commande d'accelérer et le compensateur des gaz en position neutre, appuyez sur le bouton de programmation et maintenez-le enforcé. La DEL rouge clignotera une fois et le moteur émettra une tonalité.
4. Tirez sur la commande d'accelérer vers la position de plein régime, appuyez sur le bouton de programmation et maintenez-le enforcé. La DEL rouge clignotera deux fois et le moteur émettra deux tonalités.
5. Maintenez la commande d'accelérer sur la position arrête complet, enforcez et relâchez le bouton de programmation. La DEL rouge clignotera trois fois et le moteur émettra trois tonalités.
6. Éteignez le système à l'aide du commutateur ON/OFF (MARCHE/ARRÉT).
7. Allumez le système à l'aide du commutateur ON/OFF (MARCHE/ARRÉT). Le système est prét à opérer

CONSEIL: Les bips du moteur sont parfois silencieux et difficiles à entendre, utilisez l'etat de la DEL pour vous aider à vérifier les paramètres.

Fonctionnement

1. Mettez l'émetteur en marche.
2. Mettez le récepteur en marche.
3. Débranche la batterie du variateur ESC après la mise en service.

Programmation du variateur ESC via le bouton poussoir du commutateur

1. Mettez l'émetteur en marche. Connectez une batterie au variateur ESC et allumez-le.

REMARQUE: L'émetteur et le récepteur doivent être connectés.

1. Appuyez sur le bouton de programmation et maintenez-le,enforcépendant1 seconde.
2. FACULTATIF: Appuyez sur le bouton de programmation et maintenez-le appuyé pendant 5 secondes pour restaurer toutes les options de programmation du variateur ESC.
3. Relâchéz le bouton de programmation. La DEL rouge clignotera pour indiquer qu'il est entre en mode de programmation

4. La DEL rouge clignote (et le moteur émet un bip) pour indiquer l'objet de programmation. Appuyez sur le bouton de programmement pendant une seconde pour parcourir les éléments programmables.

5. un clignotement de la DEL rouge pour l'objet 1, deux clignotements de la DEL rouge pour l'objet 2, etc.

6. Éléments 5 et plus : un clignotement long de la DEL pour l'élement 5, un clignotement long de la DEL et un clignotement court de la DEL pour l'élement 6, etc.

7. Éléments 10 et plus : deux clignotements longs de la DEL pour l'élement 10, deux clignotements longs de la DEL et un clignotement court de DEL pour l'élement 11, etc.

8. Appuyez sur le bouton de programmation et maintenez-le,enforcé pendant 3 secondes pour saisir un élément deprogrammation.

9. La DEL clignote pour indiquer la valeur de programmation dans la sélection d' éléments.
10. Appuyez sur le bouton de programmation et maintenez-le,enforcé pendant 3 secondes pour selectionner une valeur deprogrammation.
11. Éteignez le variateur ESC.
12. Recommencez le processus pour modifier toute autre valeur de programmation. Un long clignotement de la DEL et un long bip indiquent que le variateur ESC est prét à fonctionner.

Programmation du variateur ESC via la boite de programmation SPMXCA200

1. Commencez sans batterie connectee.
2. Branchez le cable de la boite de programmation dans le port de programmation comme indiqué.
3. Connectez une batterie et mettez le variateur ESC sous tension. FACULTATIF: Lesparamètres par défaut du variateur ESC peuvent être restaurés en appuyant sur le bouton de réinitialisation « Reset », puis sur la touche « OK »
4. Appuyez une fois sur le bouton de selection de la boîte de programmation.
5. Sélectionnez les réglages de programmation. Appuyez sur ENREGISTRER après avoir apporté des modifications.
6. Éteignez le variateur ESC.
7. Debranche le cable de la boite de programmation.

Fonctions programmables

1. Mode de fonctionnement
2. Battery Li-Po
3. Tension de coupure
4. Force de démarrage initial (%)
5. Force d'avance maximale (%)
6. Force de recul maximum (%)
7. Force de freinage maximum (%)
8. Force de freinage initial (%)
9. Freinage par résistance (%)
10. Débattement de la force de freinage (niveau)
11. Plage neutre (%)
12. Mode de démarrage/énergie (niveau)
13. Fréquence de modulation de largeur d'impulsion (PWM)
14. Tension du BEC

Valeurs programmables

	1 234	56789
1 Av/Frein Av/Arr/Frein
2 On (Marche)		(Arrêt)
3 Désactivée		Auto (Basse)	Auto (Moyenne)	Auto (Haute)
4 0		2	4	6	8	10	12	14	16
5 25		50	75	100
6 25		50	75	100
7 0		12,5	25	37,5	50	62,5	75	87,5	100
8 0		6,25	12,50	18,75	25	31,25	37,50	43,75	50
9 0		5	10	50	60	70	80	90	100
10 1	2 3 5 6 7 8 9	9
11 3	4 5 6 7 8 9 1 0	12
12 1	2 3 4 6 7 8 9	9
13 1K		2K	4K	8K	16K
14 6,0V		7,4V

Les cellules noires contenant du texte blanc représentent les paramétres par défaut.

Indicateur DEL etsons du moteur

Lors de la mise sous tension du variateur ESC, la DEL se mettra à clignoter et le moteur émettra une série de bips pour indiquer son état.

Il commence par afficher la sélection du mode batterie, puis le réglage de la force de freinage, et, pour finir, il indique qu'il est pré à fonctionner.

Fonction	État des témoins DEL	Son du mateur
Batterie Ni-MH/Ni-CD 1	clignotement 1 bip court
Batterie 2S Li-Po 2 clignotements 2 bip courts
Batterie v Li-Po 3 clignotements 3 bip courts
Variateur ESC prét 1 clignotement long 1 bip long

En cours de service État des témoins DEL
Arrêt OFF (Arrêt)
Accélération partielle vers l'avant Clignotements
Accélération complète Fixe
Accélération partielle vers l'arrière Clignotements
Accélération complète Fixe
Freinage partiel Clignotements
Freinage complet Fixe
Tension de batterie faible Clignotements
Surchauffe	Clignotements

Guide de dépannage

PROBLÈME	CAUSE POS-SIBLE	SOLUTION
Variateur ESC allumé - Aucune fonction moteur, tonalité audible ou DEL	Problème de batterie/con-nexion	Rechargez/remplacez la batterie. Fixez tous les branchements
	Variateur/com-mutateur ESC endommagé	Réparez/remplacez le variateur/commutateur ESC
	Moteur endom-magé	Réparez/remplacez
Moteur - S'arrêté et la DEL clignote	Protection contre les baissses de tension	Lorsque la DEL du variateur ESC clignote, rechargez/remplacez la batterie
	Protection contre la surchauffe	Lorsque la DEL clignote, laissez le moteur/variateur ESC refroidir, modifier la configuration ou l'engrenage pour éviter une surchauffe
Moteur - Ac-célère régulière-ment	Problème de batterie	Réparez les fils en-dommagés/remplacez la batterie
	Engrenage incorrect	Ajustez/remplacez l'engrenage
	Moteur usé ou endommagé	Réparez/remplacez le moteur

Guide de dépannage

PROBLÈME	CAUSE POS-SIBLE	SOLUTION
Moteur - Ne tourne pas de façon continue en réponse à une accélération	Variateur ESC/ moteur endom-magé	Réparez/remplacez les fils ou le moteur/ variateur ESC
Moteur - Ralentit mais ne s'accêtepas	Calibrage incorrect de l'émetteur/du variateur ESC	Réglez la plage des gaz/les autres paramètres des gaz sur l'émetteur/le variateur ESC. Répétez la procédure de calibrage du variateur ESC
Servo de direc-tion - Fonctionné; le moteur ne tourne pas	Moteur endom-magé	Testez le moteur en dehors du système du vehicule, réparez/ remplacez le moteur selon le besoin
	Calibrage incorrect de l'émetteur/du variateur ESC	Réglez la plage des gaz/les autres paramètres des gaz sur l'émetteur/le variateur ESC. Répétez la procédure de calibrage du variateur ESC

Guide de dépannage

PROBLÈME	CAUSE POS-SIBLE	SOLUTION
Direction/moteur - Ne fonctionne pas	Tension de batte-rie faible	Rechargez/remplacez
	Mémoire du modele incorrectseLECTIONnée surl'émetteur	Sélectionnez les bons paramètres de modèle sur votre émetteur ; consultez le manuel de l'émetteur et/ou du récepteur
	Récepteur non affecté àl'émetteur	Affectez l'émetteur au récepteur ; consultez le manuel de l'émetteur et/ou du récepteur
Vehicule - Ne fonctionne pas à pleine vitesse	Problème de batterie	Rechargez/remplacez
	Calibrage incorrect de l'émetteur/du variateur ESC	Réglez la plage des gaz/les autres paramètres des gaz sur l'émetteur/le varia-teur ESC. Répétez la procédure de calibrage du variateur ESC

Garantie Limitée

Durée de la garantie — Garantie exclusive - Horizon Hobby, LLC (Horizon) garantit que le Produit acheté (le « Produit ») sera exempt de defaults matériels et de fabrication à sa date d'achat par l'Acheteur. La durée de garantie correspond aux dispositions légales du pays dans lequel le produit a été acquis. La durée de garantie est de 6 mois et la durée d'obligation de garantie de 18 mois à l'expiration de la période de garantie.

Limitations de la garantie — (a) La garantie est donnée à l'acheteur initial (« Acheteur ») et n'est pas transférable. Le recours de l'acheteur consiste en la réparation ou en l'échange dans le cadre de cette garantie. La garantie s'applique uniquement aux produits achetés chez un revendeur Horizon agréé. Les ventes faites à des tiers ne sont pas couvertes par cette garantie. Les revendifications en garantie seront acceptées sur fourniture d'une preuve d'achat valide uniquement. Horizon se reserve le droit de modifier les dispositions de la présente garantie sans avis préalable et révoque alors les dispositions de garantie existantes. (b) Horizon n'endosse aucune garantie quant à la vendabilité du produit ou aux capacités et à la forme physique de l'utilisateur pour une utilisation donnée du produit. Il est de la seule responsabilité de l'acheteur de vérifier si le produit correspond à ses capacités et à l'utilisation prévue.

(c) Recours de l'acheteur - Il est de la seule discrétion d'Horizon de déterminer si un produit représentant un cas de garantie sera réparé ou échangé. Ce sont là les recours exclusifs de l'acheteur lorsqu'un défaut est constaté.

Horizon se reserve la possibilité de vérifier tous les éléments utilisés et susceptibles d'être intégrés dans le cas de garantie. La décision de réparer ou de remplancer le produit est du seul ressort d'Horizon. La garantie exclut les définuts esthétiques ou les définuts provoqués par des cas de force majeure, une manipulation incorrecte du produit, une utilisation incorrecte ou commerciale

de ce dernier ou encore des modifications de chaque nature qu'elles soient.

La garantie ne couvre pas les dégats résultat d'un montage ou d'une manipulation erronés, d'accidents ou encore du fonctionnement ainsi que des tentatives d'entretien ou de réparation non effectuees par Horizon. Les retours effectués par le fait de l'acheteur directement à Horizon ou à l'une de ses représentations nationales requièrent une confirmation écrite.

Limitation des dommages — Horizon ne saurait este tenu pour responsable de dommages conséquents directs ou indirects, de pertes de revenus ou de pertes commerciales, liés de chaque manière que ce soit au produit et ce, indépendamment du fait qu'un recours puisse estre formulé en relation avec un contrat, la garantie ou l'obligation de garantie. Par ailleurs, Horizon n'acceptera pas de recours issus d'un cas de garantie lorsque ces recours dépassent la valeur unitaire du produit. Horizon n'exerce aucune influence sur le montage, l'utilisation ou la maintenance du produit ou sur d'eventuelles combinaisons de produits choisis par I'acheteur. Horizon ne prend en compte aucune garantie et n'accepte aucun recours pour les blessures ou les dommages pouvant en résultat. Horizon Hobby ne saurait estre tenu responsable d'une utilisation ne respectant pas les lois les regles ou reglementations en vigueur.

En utilisant et en montant le produit, l'acheteur accepte sans restriction ni réserve toutes les dispositions relatives à la garantie figurant dans leprésent document. Si vous n'étés pas prét, en tant qu'acheteur, à accepter ces dispositions en relation avec l'utilisation du produit, nous vous demandons de restituer au vendeur le produit complet, non utilisé et dans son emballage d'origine.

Indications relatives à la sécurité — Ceci est un produit de loisirs perfectionné et non un jouet. Il doit être utilisé avec précaution et bon sens et nécessite quelques aptitudes mécaniques ainsi que mentales. L'incapacité à utiliser le produit de

manière sure et raisonnable peut provoquer des blessures et des dégats matériels conséquents. Ce produit n'est pas destiné à être utilisé par des enfants sans la surveillance par un tuteur. La notice d'utilisation contient des indications relatives à la sécurité ainsi que des indications concernant la maintenance et le fonctionnement du produit. Il est absolument indispensable de dire et de comprendre ces indications avant la première mise en service. C'est uniquement ainsi qu'il sera possible d'éviter une manipulation erronée et des accidents entrainant des blessures et des dégats. Horizon Hobby ne saurait être tenu responsable d'une utilisation ne respectant pas les lois, les règes ou règlementations en vigueur.

Questions, assistance et réparations — Notre revendeur spécialisé local et le point de vente ne peuvent effectuer une estimation d'éligibilité à l'application de la garantie sans avoir consulté Horizon. Cela vaut également pour les réparations sous garantie. Vous vousrez bien, dans un tel cas, contacter le revenieur qui convendra avec Horizon d'une décidision appropriée, destinée à vous aider le plusrapidement possible.

Maintenance et réparation — Si votre produit doit faire l'objet d'une maintenance ou d'une réparation, adressez-vous soit à votre revendeur spécialisé, soit directement à Horizon. Emballez le produit soigneusement. Veuillez notes que le carton d'emballage d'origine ne suffit pas, en règle générale, à protéger le produit des dégats pouvant survenir pendant le transport. Faites appel à un service de messagerie proposant une fonction de suivi et une assurance, puisque Horizon ne prend aucune responsabilité pour l'expédition du produit jusqu'à sa réception acceptée. Veuillez joindre une preuve d'achat, une description détaillée des defaults ainsi qu'une liste de tous les éléments distincts envoyés. Nous avons de plus besoin d'une adresse complète, d'un numéro de téléphone (pour demander des renseignements) et d'une adresse de courriel.

Garantie et réparations — Les demandes en garantie seront uniquement traitées en présence d'une preuve d'achat originale émanant d'un revendeur spécialisé/agréé, sur laquelle figurent le nom de l'acheteur ainsi que la date d'achat. Si le cas de garantie est confirmé, le produit sera réparé. Cette décision relève uniquement d'Horizon Hobby.

Réparations payantes — En cas de réparation payante, nous établissons un devis que nous transmettons à votre revendeur. La réparation sera seulement effectuee après que nous ayons reçu la confirmation du revendeur. Le prix de la réparation devra être acquitté au revendeur. Pour les réparations payantes, nous facturons au minimum 30 minutes de travail en atelier ainsi que les frais de réxpédition. En l'absence d'un accord pour la réparation dans un-delai de 90 jours, nous nous réservons la possibilité de détruire le produit ou de l'utiliser autrement.

ATTENTION: Nous n'effectuons de réparations payantes que pour les composants électroniques et les moteurs. Les réparations touchant à la mécanique, en particulier celles des hélicosptères et des voitures radiocommandées, sont extrémement couteuses et doivent par conséquent être effectuées par l'acheteur lui-même.

10/15

Informations de contact pour garantie et réparation

Pays d'achat	Horizon Hobby	Numéro de télé-léphone/E-mail	Adresse
Europäische Union	Horizon Technischer Service Sales: Horizon Hobby GmbH	service@ horizonhobby.de	Hanskampring 9 D 22885 Barsbüttel Germany
		[phone]

Informations IC

CANICES-3 (B)/NMB-3(B)

Ce dispositif contient un/des émetteur(s)/récepteur(s) non soumis à licence conforme(s) aux CNR d'Innovation, Sciences et Développement économique Canada. Son utilisation est soumise aux deux conditions suivantes :

1. Cet apparéil ne doit pas cause d'interférences.
2. Cet apparéil doit accepter toutes les interférences, y compris celles pouvant entraîner un dysfonctionnement.

Informations de conformité pour l'Union française

Déclaration de conformité de l'Union française
Firma 70A Brushed Crawler Smart ESC (SP-MXSE1070): Par la présente, Horizon Hobby, LLC

déclare que cet apparéil est conforme aux directives suivantes : Directive CEM 2014/30/UE; Directive RoHS 2 2011/65/UE; Directive RoHS 3 - Modifiant 2011/65/UE Annexe II 2015/863.

Le texte complet de la déclaration de conformité UE est disponible à l'adresse Internet suivante : https://www.horizonhobby.com/content/support-renderer-compliance.

REMARQUE: Ce produit contient des batteries couvertes par la directive europeenne 2006/66 / EC, qui ne peuvent pas etre jetées avec les déchets menagers. Veuillez respecter les reglementations locales.

Fabricant officiel de l'UE: Importateur officiel de l'UE:

Horizon Hobby, LLC Horizon Hobby, GmbH
2904 Research Road Hanskampring 9
Champaign, IL 61822 USA 22885 Barsbüttel Germany

DIRECTIVE DEEE:

L'étiquette de cet apparéil respecte la directive française 2012/19/UE en matière de déchets des équipements ELECTriques et électroniques (DEEE). Cette étiquette indique que ce produit ne doit pas être jeté avec les déchets menagers, maisdéposé dans une installation appropriée afin de permettre

sa récapération et son recyclage.
