Type de produit	Extension USB 2.0 par câble RJ45 (système avec unité locale et distante)
Marque	ATEN
Modèle	UCE260
Dimensions (unité locale)	Environ 7,5 x 5 x 2 cm
Dimensions (unité distante)	Environ 7,5 x 5 x 2 cm
Poids (unité locale)	Environ 40 g
Poids (unité distante)	Environ 60 g (avec adaptateur secteur)
Alimentation	Unité locale : alimentée par port USB hôte (5 V). Unité distante : adaptateur secteur 5 V / 2,6 A CC fourni
Connectivité	USB 2.0 (compatible USB 1.1), jusqu'à 4 ports USB type A femelle sur l'unité distante
Câble de liaison	RJ45, catégorie 5e ou 6, jusqu'à 100 mètres
Voyant	Voyant vert fixe sur l'unité distante : alimentation et communication OK
Fonctions principales	Extension de ports USB à distance via câble réseau ; permet de connecter jusqu'à 4 périphériques USB (imprimante, scanner, etc.)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; éviter produits chimiques
Sécurité	Utiliser uniquement l'adaptateur secteur fourni ; ne pas exposer aux liquides ; ne pas ouvrir
Pièces détachées et réparabilité	Adaptateur secteur et câble USB disponibles ; appareil non réparable par l'utilisateur
Informations générales	Garantie constructeur 2 ans (sous réserve des conditions générales)

FOIRE AUX QUESTIONS - UCE260 ATEN

Comment installer l'extension USB ATEN UCE260 ?

Connectez l'unité locale à votre ordinateur via le câble USB fourni. Reliez les unités locale et distante avec un câble RJ45 (Cat5e/6). Branchez vos périphériques sur les ports USB de l'unité distante. Allumez l'unité distante avec l'adaptateur secteur fourni. Le voyant vert fixe indique le bon fonctionnement.

Quelle est la distance maximale entre les deux unités ?

La distance maximale est de 100 mètres (330 pieds) avec un câble Cat5e ou Cat6 de bonne qualité.

L'extension UCE260 est-elle compatible avec USB 3.0 ?

Non, l'UCE260 est un extenseur USB 2.0. Il est compatible avec les périphériques USB 1.1 et 2.0. Les périphériques USB 3.0 fonctionneront mais à la vitesse USB 2.0.

Que signifie le voyant sur l'unité distante ?

Un voyant vert fixe indique que l'unité distante est correctement alimentée et communique avec l'unité locale. S'il est éteint, vérifiez l'alimentation et les connexions.

Combien de périphériques puis-je brancher sur l'unité distante ?

L'unité distante dispose de 4 ports USB type A femelle. Vous pouvez connecter jusqu'à 4 périphériques, mais la bande passante totale est partagée (480 Mbps max).

L'unité locale a-t-elle besoin d'une alimentation externe ?

Non, l'unité locale est alimentée par le port USB de votre ordinateur (5 V). Seule l'unité distante nécessite l'adaptateur secteur fourni.

Puis-je utiliser un câble réseau standard (Cat5) ?

Oui, mais il est recommandé d'utiliser un câble Cat5e ou Cat6 pour une meilleure fiabilité et une distance optimale. Le câble Cat5 peut limiter la distance à environ 50 mètres.

Que faire si aucun périphérique n'est détecté ?

Vérifiez que l'unité distante est sous tension (voyant vert). Assurez-vous que le câble RJ45 est bien branché des deux côtés. Essayez de reconnecter les câbles USB. Redémarrez l'ordinateur si nécessaire.

L'UCE260 fonctionne-t-il avec les hubs USB ?

Oui, vous pouvez connecter un hub USB standard à l'unité distante pour augmenter le nombre de ports, mais la bande passante totale reste limitée à USB 2.0.

Où puis-je trouver la notice complète ?

La notice d'utilisation complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également consulter le site du fabricant ATEN.

MODE D'EMPLOI UCE260 ATEN

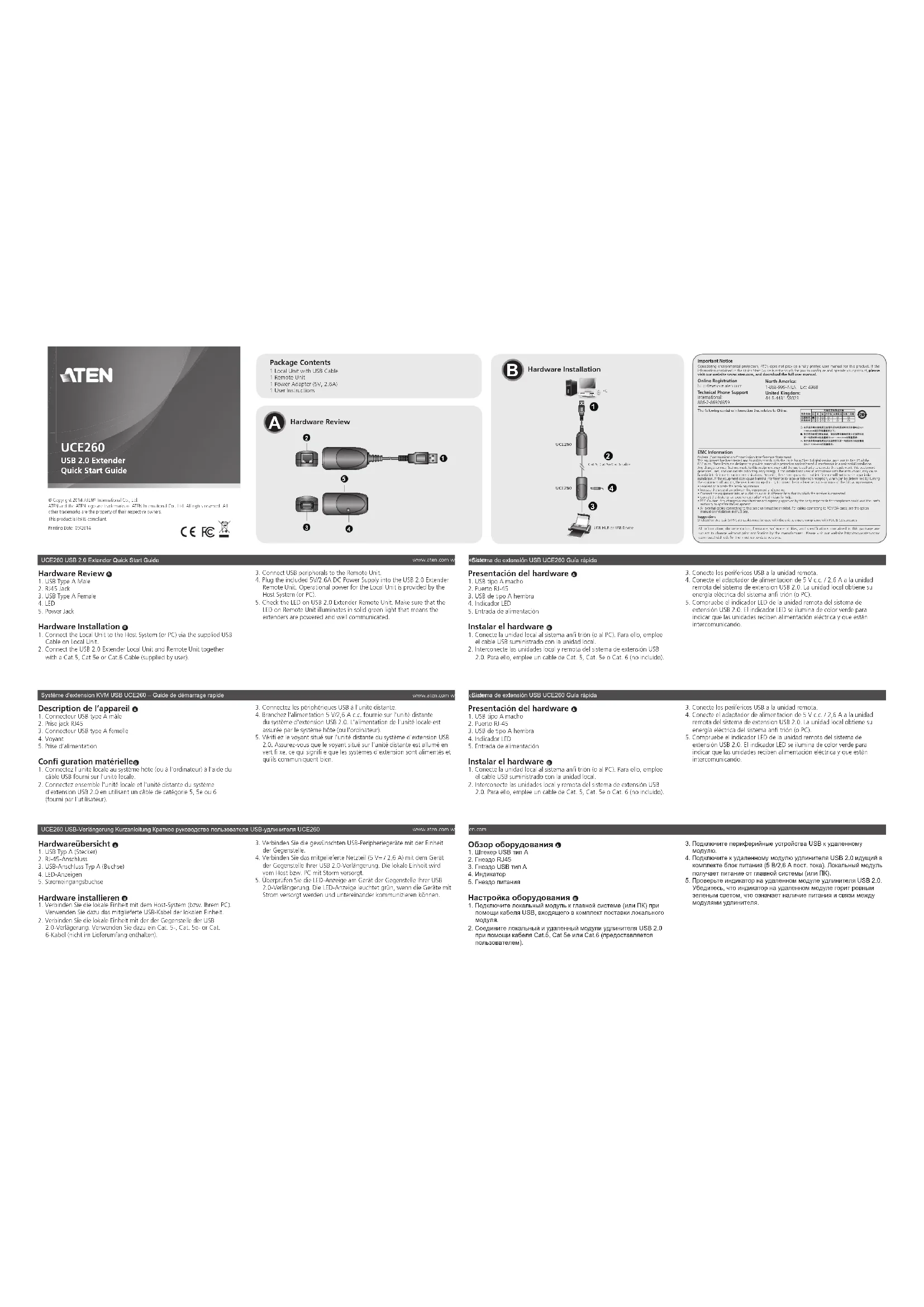

Système d'extension KVM USB UCE260 – Guide de démarrage rapide

www.aten.com

Description de l'appareil Ⓐ

1. Connecteur USB type A mâle

2. Prise jack RJ45

3. Connecteur USB type A femelle

4. Voyant

5. Prise d'alimentation

Confi guration matérielle®

1. Connectez l'unité locale au système hôte (ou à l'ordinateur) à l'aide du câble USB fourni sur l'unité locale.

2. Connectez ensemble l'unité locale et l'unité distante du système d'extension USB 2.0 en utilisant un câble de catégorie 5, 5e ou 6 (fourni par l'utilisateur).

3. Connectez les périphériques USB à l'unité distante.

4. Branchez l'alimentation 5 V/2,6 A c.c. fournie sur l'unité distante du système d'extension USB 2.0. L'alimentation de l'unité locale est assurée par le système hôte (ou l'ordinateur).

5. Vérifi ez le voyant situé sur l'unité distante du système d'extension USB 2.0. Assurez-vous que le voyant situé sur l'unité distante est allumé en vert fi xe, ce qui signifi e que les systèmes d'extension sont alimentés et qu'ils communiquent bien.
