Type de produit	Adaptateur de courant triphasé
Marque	Gossen Metrawatt
Modèle	A3-16
Utilisation	Raccordement d'appareils de contrôle à des prises CEE 5 pôles
Courant nominal	16 A
Tension nominale	230 / 400 V
Catégorie de mesure	CAT IV 600 V
Ordre des phases	Détection par LED (verte : champ tournant à droite, rouge : champ tournant à gauche)
Douilles de sécurité	5 douilles (L1, L2, L3, N, PE)
Matériau du boîtier	Plastique isolant
Dimensions (approx.)	100 x 80 x 50 mm
Poids (approx.)	200 g
Température de fonctionnement	-10°C à +50°C
Indice de protection	IP40
Entretien	Nettoyer avec un chiffon sec
Sécurité	Ne pas ouvrir, éviter toute sollicitation mécanique
Pièces détachées et réparabilité	Non disponibles, appareil non réparable
Informations générales	Conforme aux normes CEI/EN 61010
Accessoires fournis	Notice d'utilisation
Service après-vente	GMC-I Service GmbH (Allemagne)

FOIRE AUX QUESTIONS - A3-16 Gossen Metrawatt

Quel type de prise supporte l'adaptateur A3-16 ?

L'adaptateur A3-16 est conçu pour les prises femelles CEE 5 pôles de 16 A.

Comment vérifier l'ordre des phases avec l'A3-16 ?

Enfîchez l'adaptateur et observez les LED : verte = champ tournant à droite, rouge = champ tournant à gauche. Si les deux sont allumées, il manque une phase ; aucune allumée = deux ou trois phases manquantes.

Puis-je brancher une machine ou un appareil électrique sur l'adaptateur ?

Non, l'adaptateur est réservé au raccordement d'appareils de contrôle et de mesure. Aucune machine ou appareil électrique ne doit y être branché.

Quelle est la tension maximale admissible ?

La tension nominale maximale est de 230 / 400 V.

L'adaptateur peut-il être utilisé pour le contrôle des mesures de protection ?

Oui, il permet d'accéder aux conducteurs L1, L2, L3, N et PE pour effectuer des mesures de protection. Cependant, lors de la mesure de résistance d'isolement, les résultats peuvent être altérés par le système électronique intégré.

Que faire si les deux LED sont allumées ?

Cela indique qu'il manque une phase. Vérifiez l'alimentation de la prise CEE.

Puis-je ouvrir l'adaptateur ?

Non, il est interdit d'ouvrir l'adaptateur. Cela annulerait la garantie et présenterait un risque de sécurité.

Comment nettoyer l'adaptateur ?

Nettoyez-le avec un chiffon sec. N'utilisez pas de produits chimiques ou abrasifs.

Où puis-je trouver le service après-vente ?

Le service après-vente est assuré par GMC-I Service GmbH en Allemagne. Pour les autres pays, contactez les filiales ou représentations locales de Gossen Metrawatt.

Quelle est la différence entre les modèles A3-16, A3-32 et A3-63 ?

La seule différence est la taille de la fiche mâle, correspondant à des courants nominaux de 16 A, 32 A et 63 A respectivement.

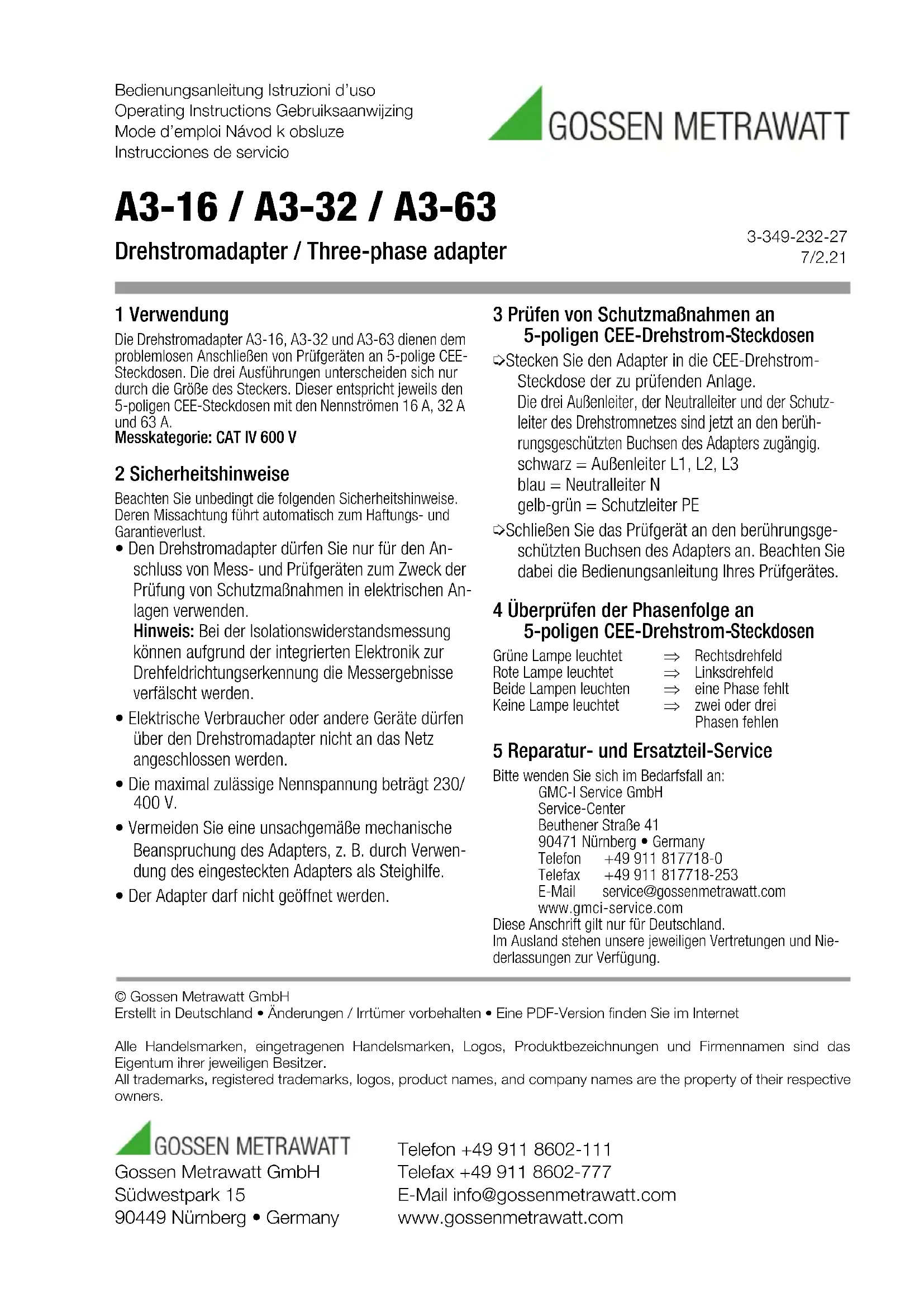

MODE D'EMPLOI A3-16 Gossen Metrawatt

Adaptateur de courant triphasé

3-349-232-27

7/2.21

1 Utilisation

Les adaptateurs de courant triphasé A3-16, A3-32 et A3-63 permettent de raccorder sans problème les appareils de contrôle à des prises de courant femelles CEE 5 pôles. La seule différence entre les trois modèles est la taille de la fiche mâle. Celle-ci correspond respectivement aux prises CEE 5 pôles pour des courants nominaux de 16 A, 32 A et 63 A.

Catégorie de mesure: CAT IV 600 V

2 Instructions et mesures de sécurité

Veuillez observer impérativement les instructions de sécurité suivantes. Leur non-respect entraîne automatiquement l'annulation de la responsabilité et de la garantie du fabricant.

- L'adaptateur de courant triphasé ne doit pas être utilisé pour raccorder des appareils de mesure et de contrôle destinés au contrôle des mesures de protection dans les installations électriques.

Note: Pendant la mesure de la résistance d'isolement des résultats de mesure peuvent être altérés en raison du système électronique intégré pour la détection de l'ordre des phases.

- Aucune machine ou tout autre appareil électrique ne doit être branché sur le réseau par l'intermédiaire de l'adaptateur de courant triphasé.

- La tension nominale maximale admissible est de 230 / 400 V.

- Évitez toute sollicitation mécanique inappropriée de l'adaptateur, par exemple en l'utilisateur lorsqu'il est enfiché comme moyen d'élévation.

- Il est interdit d'ouvrir l'adaptateur.

3 Contrôle des mesures de protection sur les prises femelles 5 pôles CEE pour courant triphasé

Enfichez l'adaptateur dans la prise CEE pour courant tri-

phasé du réseau à contrôler.

A partir de maintenant les trois conducteurs extérieurs, les fils de neutre et de protection du réseau triphasé sont accessibles sur les douilles protégées de l'adaptateur.

Noir = Conducteurs extérieurs L1, L2, L3

Bleu = Fil de neutre N

Vert-jaune = Fil de protection PE

- Branchez l'appareil de contrôle sur les douilles de sécurité de l'adaptateur. Respectez le mode d'emploi de votre appareil de contrôle lors de cette opération.

4 Vérification de l'ordre des phases sur les prises femelles CEE 5 pôles pour courant triphasé

La lampe verte

est allumée Champ tournant à droite

La lampe rouge

est allumée Champ tournant à gauche

Les deux lampes

sont allumées Il manque une phase

Aucune lampe Il manque deux des

n'est allumée phases, ou les trois

5 Service après vente

En cas de besoin, adresser-vous à:

GMC-I Service GmbH

Service-Center

Beuthener Straße 41

90471 Nürnberg • Allemagne

Téléphone [phone]

Télécopie [phone]

E-Mail [e-mail]

www.gmci-service.com

Cette adresse n'est valable que pour l'Allemagne.

A l'étranger, nos filiales et représentations se tiennent à votre disposition.

Rédigé en Allemagne • Sous réserve de modifications et d'erreurs • Vous trouvez une version pdf dans l'internet

Toutes les marques, marques déposées, logos, désignations de produits et noms de sociétés sont la propriété de leurs propriétaires respectifs.

GOSSEN METRAWATT

Gossen Metrawatt GmbH

Südwestpark 15

90449 Nürnberg • Allemagne

Téléphone [phone]

Télécopie [phone]

E-Mail [e-mail]

www.gossenmetrawatt.com

A3-16 / A3-32 / A3-63
