UT89XD - Multimètre Uni-T - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Multimètre numérique
Plage de mesure de tension	0-600V AC/DC
Plage de mesure de courant	0-10A AC/DC
Plage de mesure de résistance	0-20MΩ
Fonctionnalités supplémentaires	Mesure de fréquence, capacité, test de diode, test de continuité
Affichage	Écran LCD avec rétroéclairage
Alimentation	Piles 9V
Dimensions	200 x 100 x 50 mm
Poids	400 g
Normes de sécurité	CAT II 600V, CAT III 300V
Garantie	2 ans

FOIRE AUX QUESTIONS - UT89XD Uni-T

Comment allumer le multimètre Uni-T UT89XD ?

Pour allumer le multimètre, appuyez sur le bouton 'ON/OFF' situé sur le devant de l'appareil.

Que faire si l'écran du multimètre reste noir ?

Vérifiez d'abord que les piles sont correctement installées et qu'elles ne sont pas déchargées. Remplacez les piles si nécessaire.

Comment changer la plage de mesure sur le Uni-T UT89XD ?

Utilisez le sélecteur de mode pour choisir la plage de mesure souhaitée. Tournez le sélecteur jusqu'à la fonction que vous souhaitez utiliser.

Pourquoi le multimètre affiche-t-il une valeur erronée ?

Assurez-vous que les sondes sont correctement connectées et que vous avez sélectionné la bonne fonction de mesure. Vérifiez également que la plage de mesure est appropriée.

Comment mesurer la tension continue avec le Uni-T UT89XD ?

Sélectionnez la fonction 'DC Voltage' sur le sélecteur, puis connectez les sondes aux bornes du circuit. Assurez-vous que la polarité est respectée.

Est-il possible de mesurer la résistance avec le Uni-T UT89XD ?

Oui, pour mesurer la résistance, sélectionnez la fonction 'Ohm' sur le sélecteur et connectez les sondes aux bornes de la résistance.

Comment effectuer un test de continuité avec le multimètre ?

Sélectionnez la fonction de test de continuité sur le sélecteur. Connectez les sondes aux points que vous souhaitez tester. Un bip sonore indiquera une continuité.

Que faire si le multimètre ne se calibre pas correctement ?

Assurez-vous que l'appareil est en bon état de fonctionnement et que les sondes sont en bon état. Si le problème persiste, consultez le manuel d'utilisation pour des instructions de calibration.

Comment éteindre le multimètre Uni-T UT89XD ?

Pour éteindre le multimètre, appuyez de nouveau sur le bouton 'ON/OFF'.

Quel type de piles utilise le Uni-T UT89XD ?

Le multimètre utilise 2 piles de type AA (1,5 V).

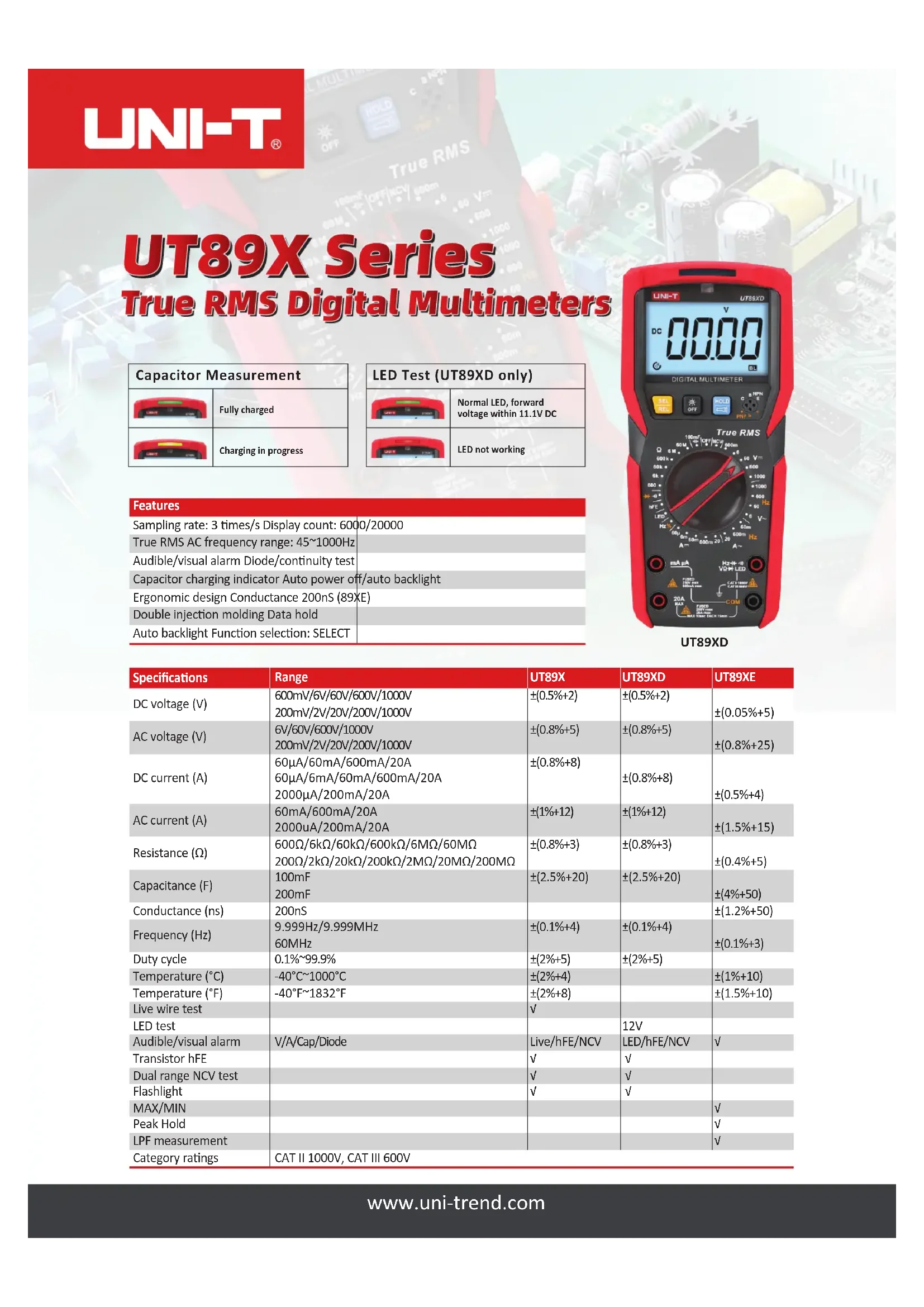

MODE D'EMPLOI UT89XD Uni-T

UT89X Series

True RMS Digital Multimeters

Capacitor Measurement

Fully charged

Charging in progress

LED Test (UT89XD only)

Normal LED, forward voltage within 11.1V DC

LED not working

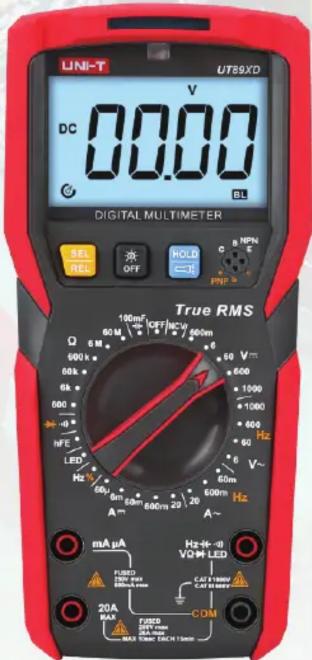

Digital multimeter display showing 00.00V, digital status, and 'True RMS' label with red hand pointer and resistance/impedance specifications.

UT89XD
Features

Sampling rate: 3 times/s Display count: 6000/20000

True RMS AC frequency range: 45\~1000Hz

Audible/visual alarm Diode/continuity test

Capacitor charging indicator Auto power off/auto backlight

Ergonomic design Conductance 200nS (89XE)

Double injection molding Data hold

Auto backlight Function selection: SELECT

Specifications	Range	UT89X	UT89XD	UT89XE
DC voltage (V)	600mV/6V/60V/600V/1000V200mV/2V/20V/200V/1000V	±(0.5%+2)	±(0.5%+2)	±(0.05%+5)
AC voltage (V)	6V/60V/600V/1000V200mV/2V/20V/200V/1000V	±(0.8%+5)	±(0.8%+5)	±(0.8%+25)
DC current (A)	60μA/60mA/600mA/20A60μA/6mA/60mA/600mA/20A2000μA/200mA/20A	±(0.8%+8)	±(0.8%+8)	±(0.5%+4)
AC current (A)	60mA/600mA/20A2000uA/200mA/20A	±(1%+12)	±(1%+12)	±(1.5%+15)
Resistance (Ω)	600Ω/6kΩ/60kΩ/600kΩ/6MΩ/60MΩ200Ω/2kΩ/20kΩ/200kΩ/2MΩ/20MΩ/200MΩ	±(0.8%+3)	±(0.8%+3)	±(0.4%+5)
Capacitance (F)	100mF200mF	±(2.5%+20)	±(2.5%+20)	±(4%+50)
Conductance (ns)	200nS			±(1.2%+50)
Frequency (Hz)	9.999Hz/9.999MHz60MHz	±(0.1%+4)	±(0.1%+4)	±(0.1%+3)
Duty cycle	0.1%~99.9%	±(2%+5)	±(2%+5)
Temperature (°C)	-40°C~1000°C	±(2%+4)		±(1%+10)
Temperature (°F)	-40°F~1832°F	±(2%+8)		±(1.5%+10)
Live wire test		√
LED test			12V
Audible/visual alarm	V/A/Cap/Diode	Live/hFE/NCV	LED/hFE/NCV	√
Transistor hFE		√	√
Dual range NCV test		√	√
Flashlight		√	√
MAX/MIN				√
Peak Hold				√
LPF measurement				√
Category ratings	CAT II 1000V, CAT III 600V
