LM575LD - Pointeur laser Uni-T - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pointeur laser (niveau laser)
Marque	Uni-T
Modèle	LM575LD
Type de laser	Laser vert (LD vert)
Longueur d'onde	520 nm ± 5 nm
Puissance optique	< 1 mW
Classe laser	Classe 2
Nombre de lignes	12 lignes (horizontales et verticales)
Précision horizontale	≤ ± 3 mm / 10 m (≤ ± 60")
Précision verticale	≤ ± 3 mm / 10 m (≤ ± 60")
Portée en mode impulsion	Jusqu'à 50 m
Plage de nivellement	3° ± 1°
Temps d'égalisation	≤ 3 secondes
Température de fonctionnement	-10 °C à 50 °C
Température de stockage	-10 °C à 50 °C
Alimentation	Batterie lithium 5200 mAh (2 cellules 18650)
Interface de charge	USB Type-C
Modes de fonctionnement	Nivellement automatique, manuel, impulsion extérieure, télécommande
Sécurité	Ne pas regarder directement le faisceau. Éviter toute exposition oculaire directe. Verrouillage du pendule intégré.
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas démonter l'appareil.
Accessoires inclus	Télécommande, batterie, chargeur Type-C, support LM312A, mallette de transport

FOIRE AUX QUESTIONS - LM575LD Uni-T

Comment allumer et éteindre le niveau laser LM575LD ?

Pour allumer, basculez le verrou du pendule en position déverrouillée. L'appareil effectue une autovérification puis émet des lignes laser. Pour éteindre, rebasculez le verrou en position verrouillée. Assurez-vous de toujours verrouiller le pendule avant d'éteindre.

Que faire si le laser clignote rapidement et émet un bip ?

Cela indique que l'instrument dépasse la plage de nivellement automatique (3° ± 1°). Placez-le sur une surface plus stable ou ajustez l'angle. Si le problème persiste, vérifiez que le pendule est déverrouillé.

Comment utiliser le mode manuel ?

Éteignez l'appareil, puis maintenez enfoncé le bouton V pendant plus de 3 secondes. L'appareil s'allume en mode manuel avec une ligne horizontale. La ligne clignote toutes les 5 secondes pour rappeler qu'elle n'est pas une référence de niveau. Pour quitter, maintenez V enfoncé 3 secondes ou basculez le verrou.

Comment activer le mode impulsion pour une utilisation extérieure ?

En mode nivellement automatique, appuyez longuement sur le bouton V pour entrer en mode impulsion extérieure. Le témoin de pulsion s'allume et la luminosité diminue. Utilisez un récepteur laser dédié. Pour sortir, appuyez à nouveau longuement sur V.

Comment charger la batterie et quel est l'état des indicateurs ?

Connectez le câble Type-C. Pendant la charge, le voyant d'alimentation clignote en rouge. Une fois complètement chargée, il devient vert fixe. Lorsque la batterie atteint 20 %, le voyant clignote en rouge, puis l'appareil s'éteint automatiquement.

Comment appairer la télécommande avec le niveau laser ?

Allumez d'abord l'instrument. Ensuite, maintenez enfoncés simultanément le bouton H de l'instrument et le bouton H de la télécommande pendant plus de 3 secondes. L'appairage est réussi. La télécommande ne peut pas allumer/éteindre ni contrôler le mode impulsion.

Quelles sont les précautions de sécurité à respecter ?

Ne regardez jamais directement dans le faisceau laser. Évitez d'exposer vos yeux, même indirectement via des instruments optiques. Gardez l'appareil hors de portée des enfants. Le laser est de classe 2, et le réflexe palpébral offre une protection pour une exposition inférieure à 2 secondes.

Comment entretenir le niveau laser ?

Nettoyez l'appareil avec un chiffon doux et sec. Ne démontez pas l'instrument et ne tentez aucune réparation non autorisée. Rangez-le dans sa malette de transport lorsqu'il n'est pas utilisé. Évitez les chocs et l'humidité.

Quels accessoires sont fournis avec le LM575LD ?

Le kit comprend : le niveau laser, une télécommande, une batterie lithium 5200 mAh, un chargeur Type-C, un support LM312A, un manuel d'utilisation et une mallette de transport.

Que faire si le laser ne s'allume pas ou ne se met pas à niveau ?

Vérifiez d'abord que le verrou du pendule est déverrouillé. Assurez-vous que la batterie est suffisamment chargée (le voyant d'alimentation doit être vert ou rouge fixe, pas éteint). Si le problème persiste, contactez le support technique Uni-T.

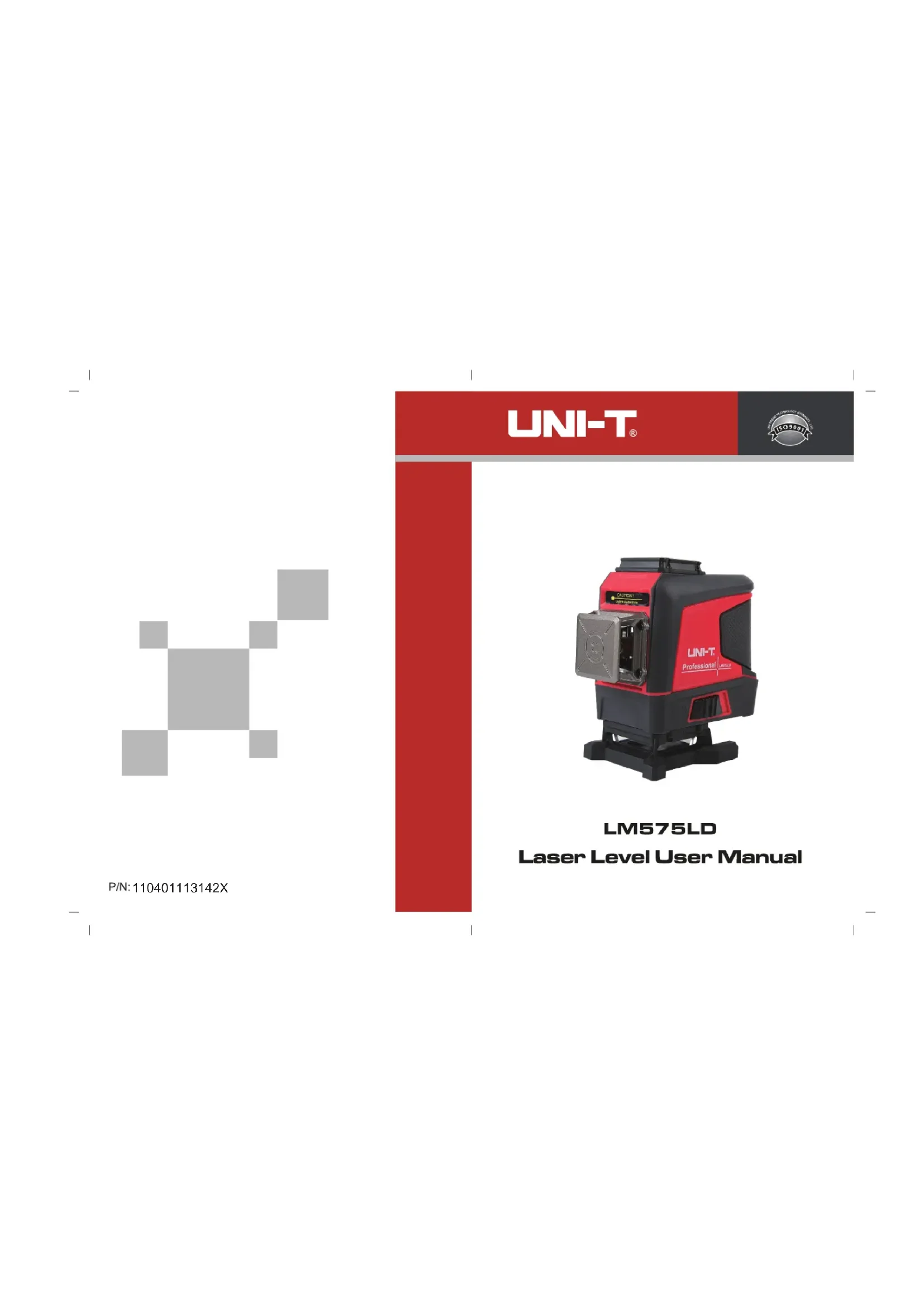

MODE D'EMPLOI LM575LD Uni-T

Abstract geometric pattern composed of gray squares forming a cross shape (no text or symbols)

P/N:110401113142X

UNI-T®

Red and black UNI-T professional level surveying device (no visible text or symbols on body)

LM575LD
Laser Level User Manual

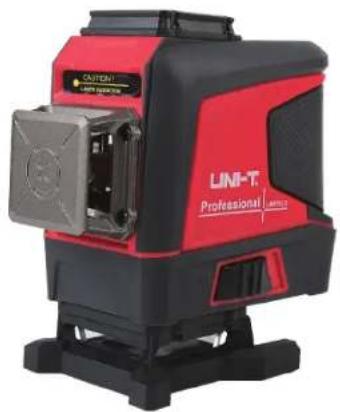

1. Product Introduction

UNIT Professional/Service

1	360° horizontal glass window	2	360° vertical glass window
3	Pendulum lock	4	Button
5	Battery door
6	LED indicator (left: power indicator, right: outdoor pulse mode indicator)

2. Safety Guidelines

Before using this product, please carefully read and follow the safety instructions, otherwise the warranty may be invalidated.

Warning!

• Class 2 laser product
• Maximum output power: ≤1mW
• Wavelength: 500nm-540nm

Laser radiation:

• Do not stare into beam
• Do not directly expose to eyes
- Avoid using optical instruments

LM1-T CAUTION LABER RADIAT ON/OLED NO T STAIN IN TO BEAH TO REVE THE LIME OF THE LIME OF THE LIME OF THE LIME OF THE LIME OF THE LIME OF THE LIME OF THE LIME OF THE LIME OF THE LIME OF THE LIME OF THE LIME OF THE LIME OF THE LIME OF THE LIME OF THE LIME OF THE LIME OF THE LIME OF THE LIME OF THE LIME OF THE LIME OF THE LIME OF THE LIME OF THE LIME OF THE LIME OF THE LIME To reduce the risk of injury, user mask read and understand the use must be Power: MD Ha 3.4.79 & 20 min Ah 1.2.24 Wt RoHS

3. Cautions

Some product kits will provide glasses. Please note that these glasses are not safety glasses. They are only used to help users recognize the laser beam in strong ambient light or when the light source of the laser instrument is distant. Do not stare into beam or directly observe the laser beam via an optical instrument or set the instrument at the eye level (to avoid damage to the eyes).

• Do not disassemble the laser instrument without authorization.
• Do not refit the instrument without authorization in any way; otherwise it may cause harmful laser radiation exposure.
• Do not use the laser instrument around children or allow them to use it.
• Exposure to Class 2 lasers for no more than 2 seconds is generally considered safe, because natural eyelid reflexes (blinking) usually can provide adequate protection.

4. Operation Instructions

• When the laser instrument is in the locked state, toggle the pendulum lock to the unlocked position to start the self-inspection. After completing the self-inspection, the horizontal laser line is always on, and the instrument is in the self-leveling mode. In the self-leveling range of 3^ ± 1^ , the instrument will perform the self-leveling function. If the range is exceeded, the instrument will flash quickly and make a beeping sound.
• Press the H button to turn on/off the horizontal laser line, and press the V button to turn on/off the vertical laser line. (The two horizontal/vertical laser lines can be used alone or together).
• In the power-on state, toggle the pendulum lock to the locked position again, and the instrument can be turned off. Note: It is to ensure that users must toggle the pendulum lock to the locked position before shutting down the instrument.
• When the instrument is in use, the charging/power indicator is off. When the battery power is 20% remaining, the charging/power indicator will flash in red color, and the instrument will automatically shut down after it is fully discharged. When the battery pack is being charged, the charging/power indicator will flash in red color to remind users that the instrument is being charged. When fully charged, the charging/power indicator will switch to a steady green state. When directly using the charging interface on the instrument to charge, the green light will flash, and when it is fully charged, the indicator will switch to a steady green state.

5. Manual Mode

In the shutdown state, press and hold the V button for more than 3 seconds to enter the manual mode. At this time, the instrument is turned on and emits a horizontal laser line. The lock indicator is always on, and the laser line will flash once every five seconds to remind users that it is in manual mode. The laser line can be set to different angles. In the manual mode, press and hold the V button again for more than 3 seconds, or toggle the pendulum lock to enter the self-leveling mode and then toggle it again to shut down. Note: The laser line in the manual mode cannot be used as a horizontal/vertical reference line.

6. Pulse Mode

In the self-leveling mode, long press the V button to enter the outdoor pulse mode. At this time, the pulse indicator is always on and the brightness of the laser line decreases. The instrument can work with a dedicated laser receiver. Long press the V button again to exit the pulse mode.

7. Remote Control Mode

This product is equipped with a remote control chip, which can remotely switch the functions of the instrument via the equipped remote control. Pairing is required when using the remote control for the first time. Turn on the instrument first and then press and hold the H button of the instrument and the H button of the remote control simultaneously for more than 3 seconds to successfully pair. Note: The remote control function can only be used after the instrument is turned on. The remote control can only switch functions, and cannot remotely turn on/off the instrument and control the pulse mode.

1. Specifications

Model	LM575LD
Laser type	Green LD
Laser wavelength	520nm±5nm
Laser power	<1mW
Laser class	CLASS 2
Laser lines	12 lines
Horizontal accuracy	≤±3mm/10m (±60")
Vertical accuracy	≤±3mm/10m (±60")
Laser linewidth	<4mm/10m (indoor lighting: 80~100lux)
Distance to ground	Laser level to ground: 15mm
Distance to wall	Minimum distance: 10mm
Emission angle	360°
Operating distance	In pulse (5:5) mode: 50m
Operating temperature	-10~50°C
Storage temperature	-10~50°C
Outdoor pulse	✓
Leveling time	≤3s
Leveling range	3°±1°
Leveling modes	Magnetic damping, heavy hammer
Battery type	Lithium battery pack (contains two 18650 cells)
Battery capacity	5200mAh, with a Type-C interface

9. Accessories

Laser level----1pc

Remote control----1pc

5200mAh lithium battery----1pc

User manual----1pc

LM312A bracket 1pc

Type-C charging cable----1pc

Toolbox----1pc

UNI-T

LM575LD User Manual

UNI-T®

UNI-TREND TECHNOLOGY (CHINA) CO., LTD.

No. 6, Gong Ye Bei 1st Road,

Songshan Lake National High-Tech Industrial

Development Zone, Dongguan City,

Guangdong Province, China
